thermaltake TOUGHPOWER PF1 ARGB 850W特色:
1.通過80PLUS白金認證,典型轉換效率高於92%
2.50℃環境溫度下可連續輸出850W
3.1680萬色Riing Duo 14 RGB風扇及外殼兩側ARGB燈光,除了內建七種預設燈光模式外,也支援ASUS AURA SYNC、msi MYSTIC LIGHT SYNC、GIGABYTE RGB FUSION、AsRock Polychrome連動控制
4.低漣波雜訊及電壓波動
5.單路12V提供最佳系統相容性,支援Intel/AMD最新處理器/主機板平台
6.全模組化設計,帶狀模組化線組,讓電腦組件安裝及維護更輕鬆,減少線路凌亂
7.零轉速智慧風扇控制電路,可手動開啟/關閉低於40%輸出下風扇停轉功能,兼顧靜音與散熱
8.內部主電路板/子板之間以銅金屬條連接,降低傳輸損失
9.提供OCP/OVP/UVP/SCP/OPP/OTP保護
10.全105℃日系電容,提供十年產品保固

thermaltake TOUGHPOWER PF1 ARGB 850W輸出接頭數量:
ATX20+4P:1個
CPU12V 4+4P:2個
CPU12V 8P:1個
PCIE 6+2P:6個
SATA:12個
大4P:4個
小4P:1個(大4P轉小4P)

外盒正面有商標、支援連動主機板標誌、特色說明、10年保固、產品外觀、80PLUS白金標章、產品名稱、輸出功率

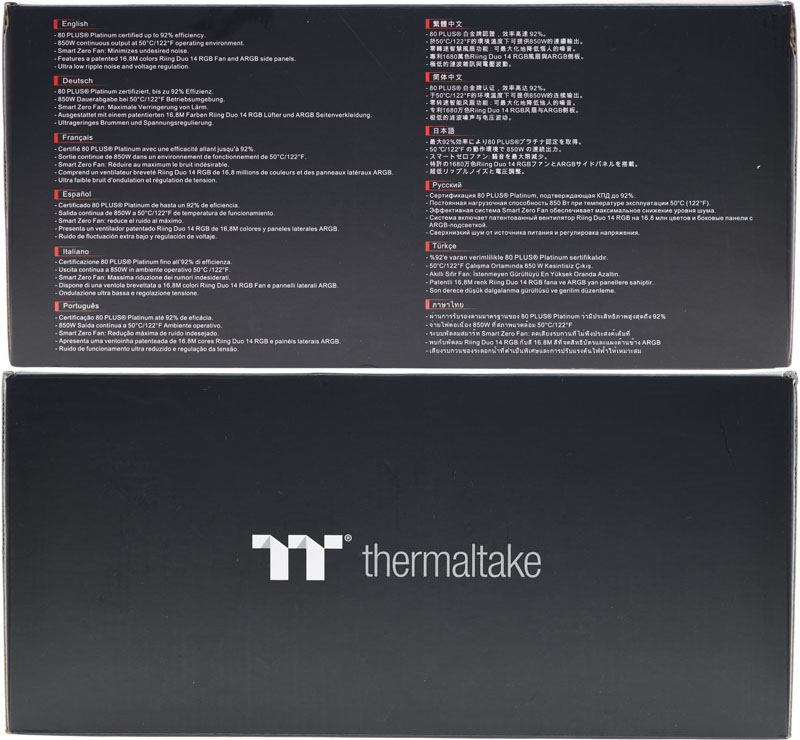

外盒背面有商標、特色說明、接頭數量、輸出規格表、轉換效率圖表、風扇噪音圖表、漣波比較圖表、電壓調整率比較圖表、TI數位控制器簡介、支援連動主機板標誌、製造商資訊、條碼、產地、安規認證標章


外盒左側面有商標、產品名稱、ARGB配置/動作示意圖及七種預設燈光模式說明,風扇有兩個光環共18顆LED,兩邊側板共12顆LED


外盒右側面有商標、產品名稱、ARGB連動信號接頭圖片及支援連動主機板標誌,並註明僅支援+5V ARGB,不支援+12V RGB


外盒下側面有多國語言特色簡介
外盒上側面有商標

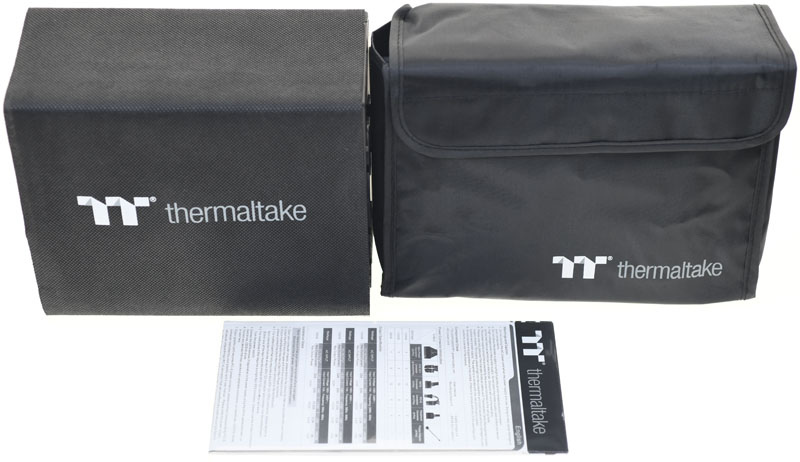

包裝內容,電源本體用黑色不織布包覆,黑色尼龍收納袋內含模組化線材/電源線/螺絲/束帶,說明文件獨立裝袋

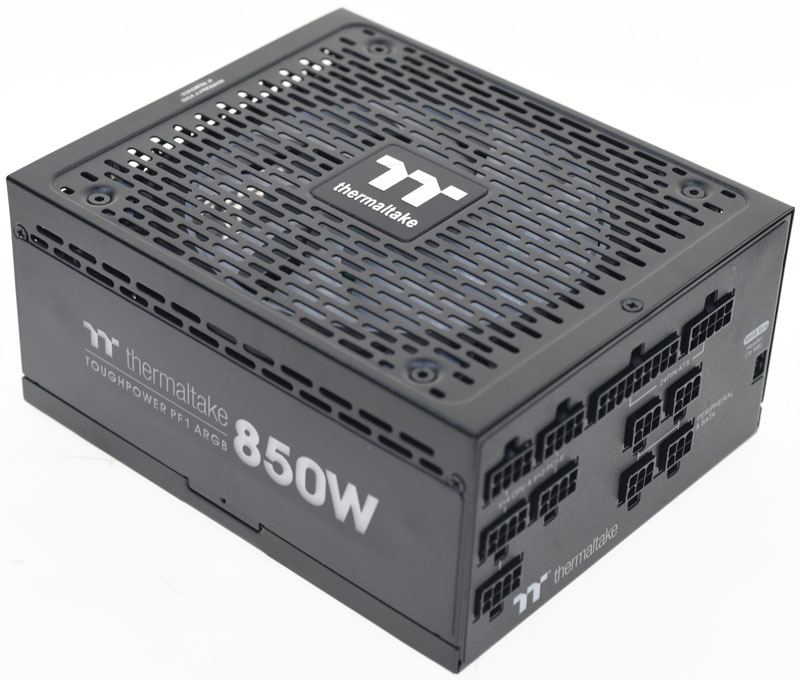

電源本體採黑色塗裝,搭配可透光裝飾貼紙

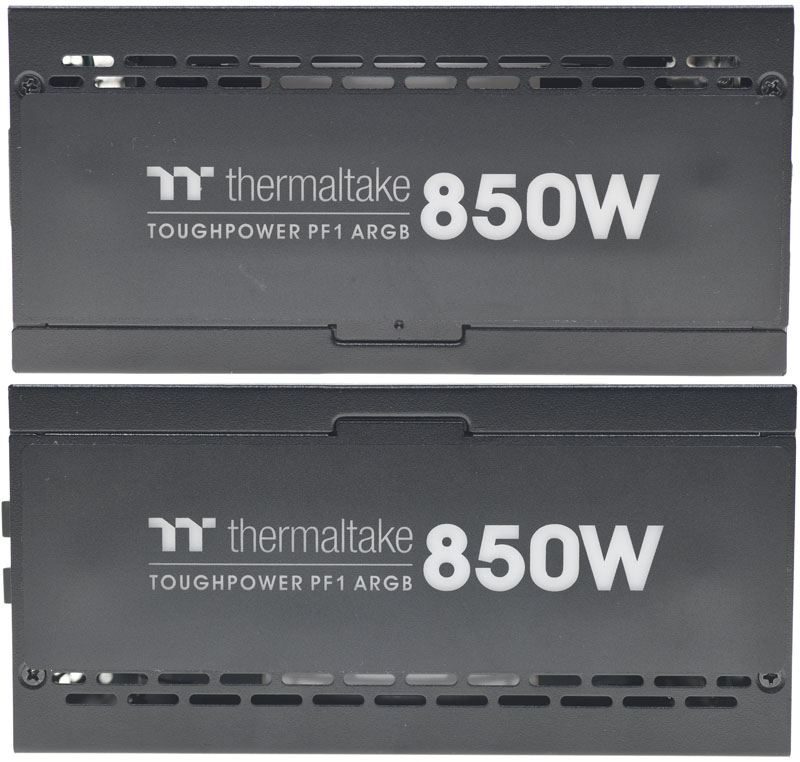

本體外殼左右側面有商標/產品名稱/輸出功率的透光裝飾貼紙,兩側外殼有設置一些輔助通風的散熱孔

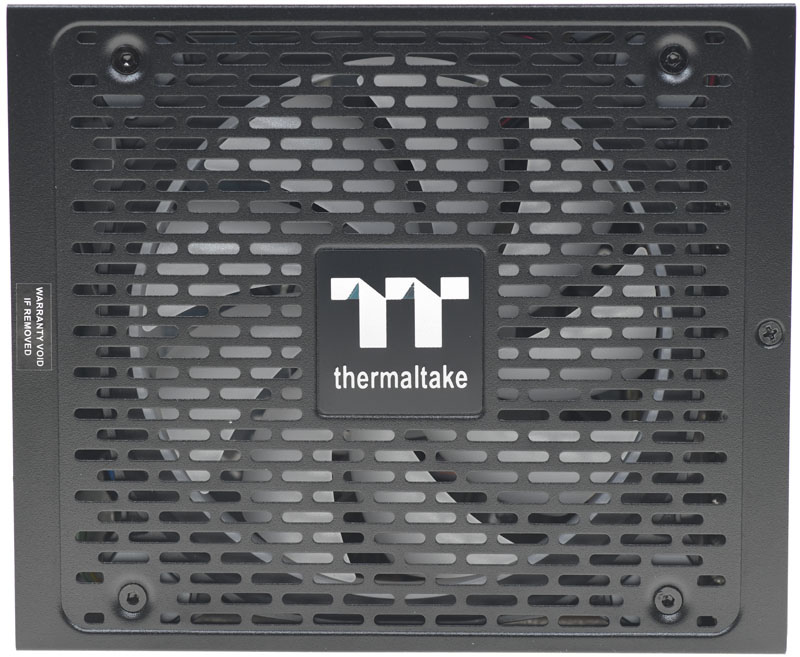

風扇護網直接沖壓在外殼上,中央有商標銘牌

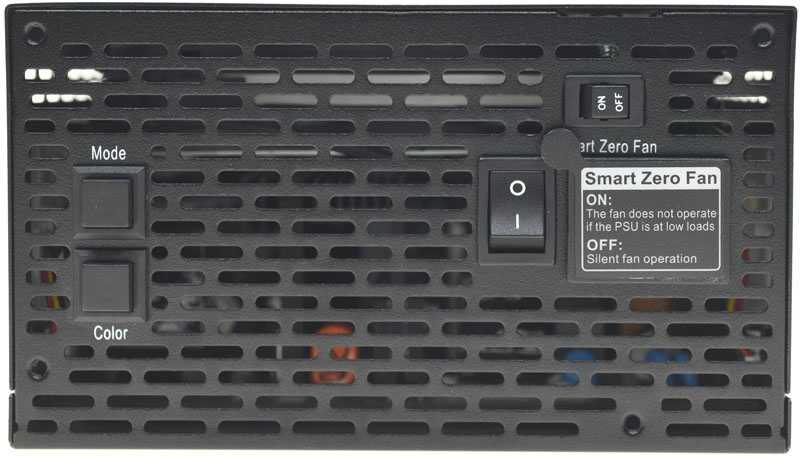

後方散熱出風口處有交流輸入插座、電源總開關、風扇ECO模式切換開關、燈光模式切換開關、燈色切換開關
交流輸入插座上的貼紙說明當ECO打開(ON)時,低負載下風扇不會運轉;ECO關閉(OFF)時,風扇為常時溫控運轉

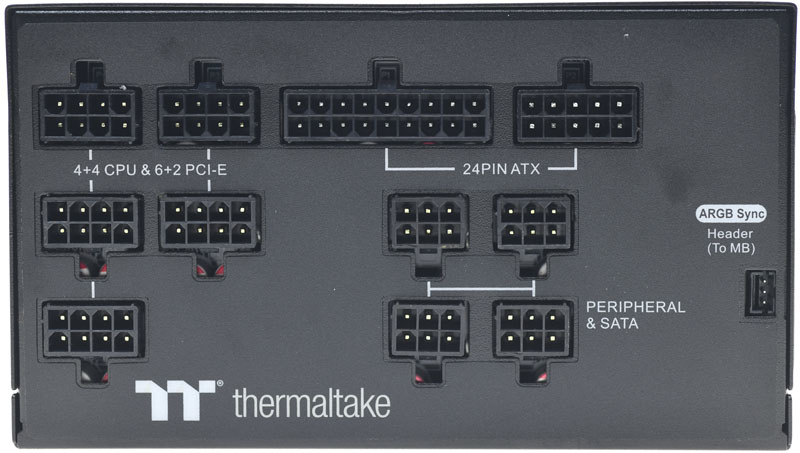

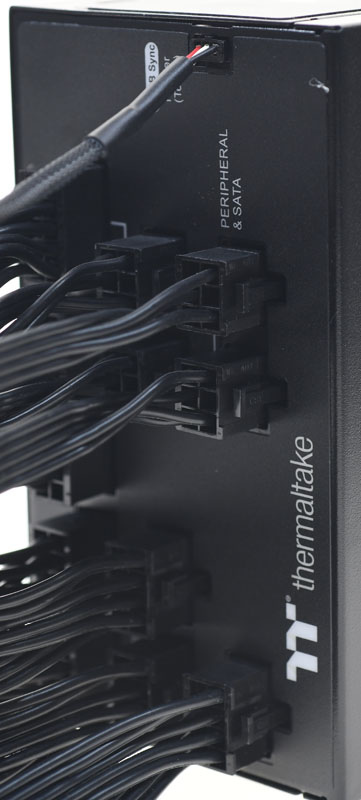

模組化線組輸出插座及ARGB連動信號線插座旁有白色字樣標示,左下角有商標

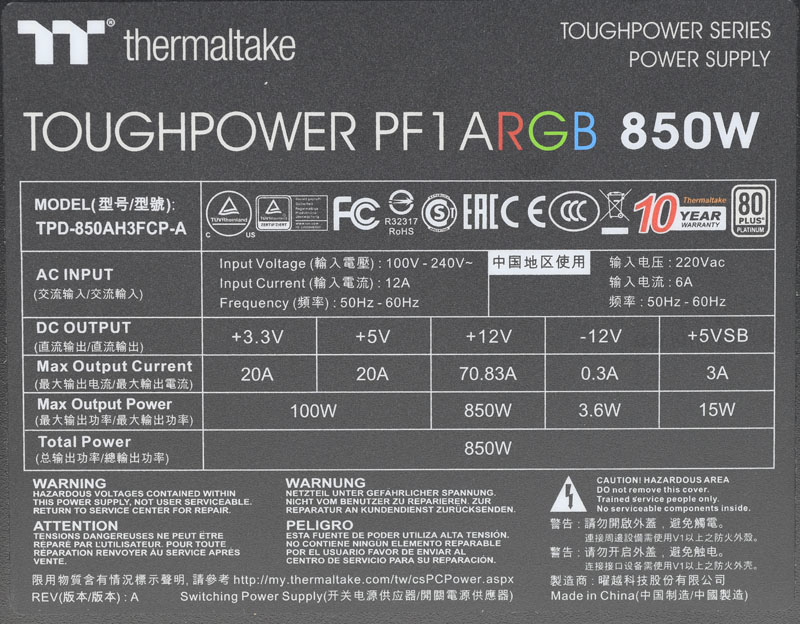

外殼背面標籤印上商標、名稱、型號(TPD-850AH3FCP-A)、輸出功率、安規/BSMI認證標章、80PLUS白金認證標章、輸入電壓/電流/頻率、各組最大輸出電流/功率、總輸出功率、警告訊息、製造商資訊、產地

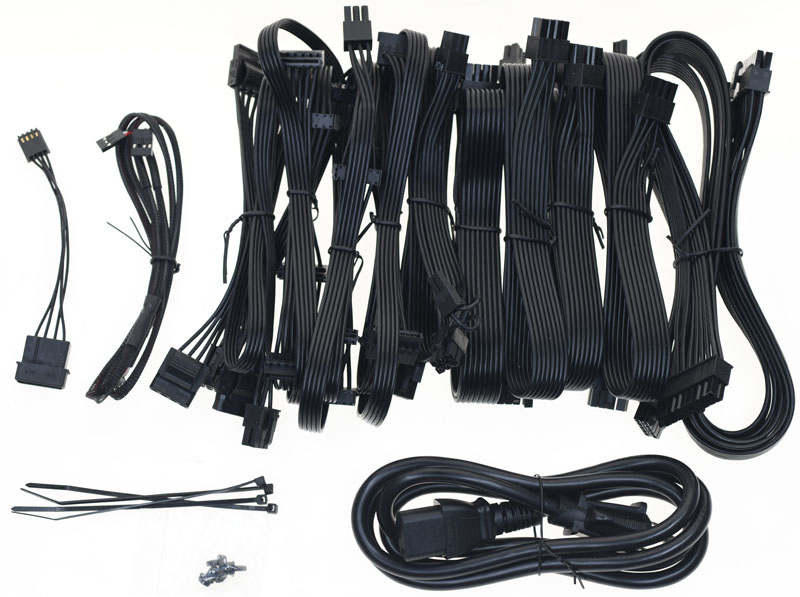

從黑色尼龍袋內取出所有模組化線材、ARGB連動信號線、交流電源線、束帶及固定螺絲

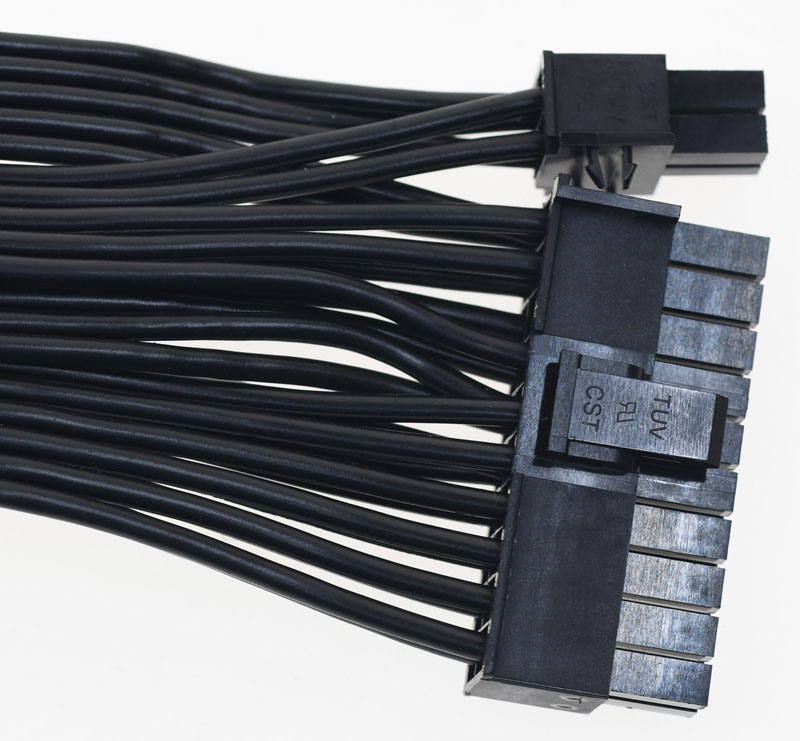

一組ATX20+4P黑色帶狀模組化線路,長度為60公分


兩組處理器電源黑色帶狀模組化線路,提供一個CPU12V 4+4P及一個CPU12V 8P接頭,長度為65公分

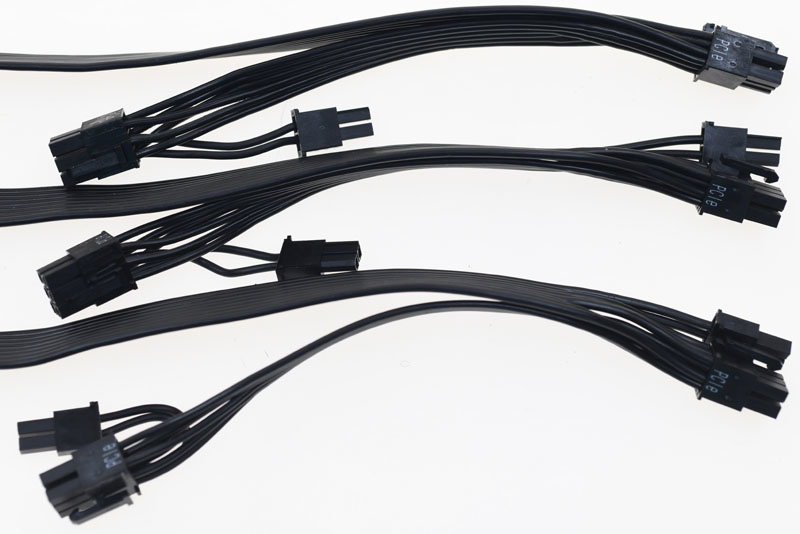

三組顯示卡電源黑色帶狀模組化線路,提供六個PCIE 6+2P接頭,至第一個接頭長度為50公分,接頭間線路長度為15公分

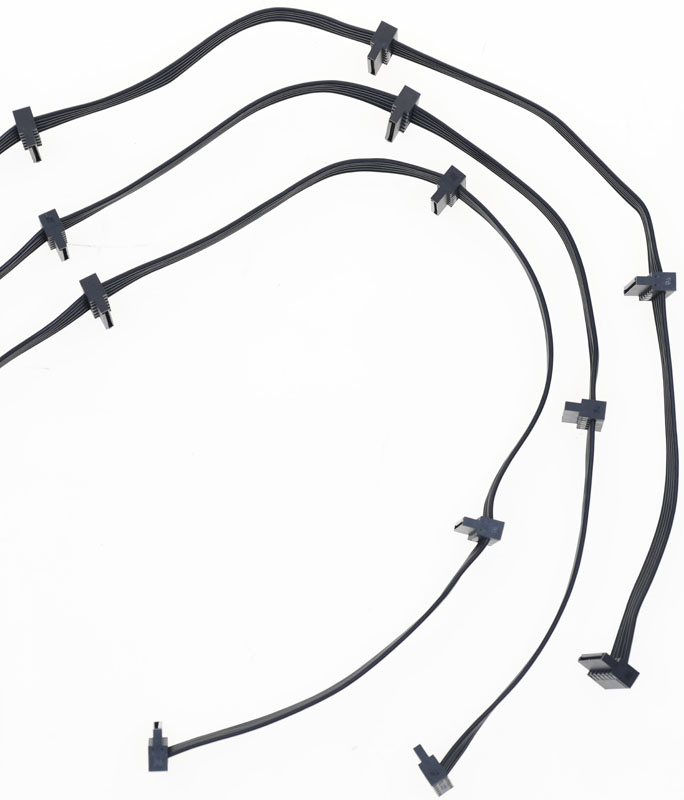

三組SATA裝置電源黑色帶狀模組化線路,提供四個直角SATA接頭,至第一個接頭長度為50公分,接頭間線路長度為15公分


一組大4P裝置電源黑色帶狀模組化線路,提供四個省力易拔大4P接頭,至第一個接頭長度為50公分,接頭間線路長度為15公分

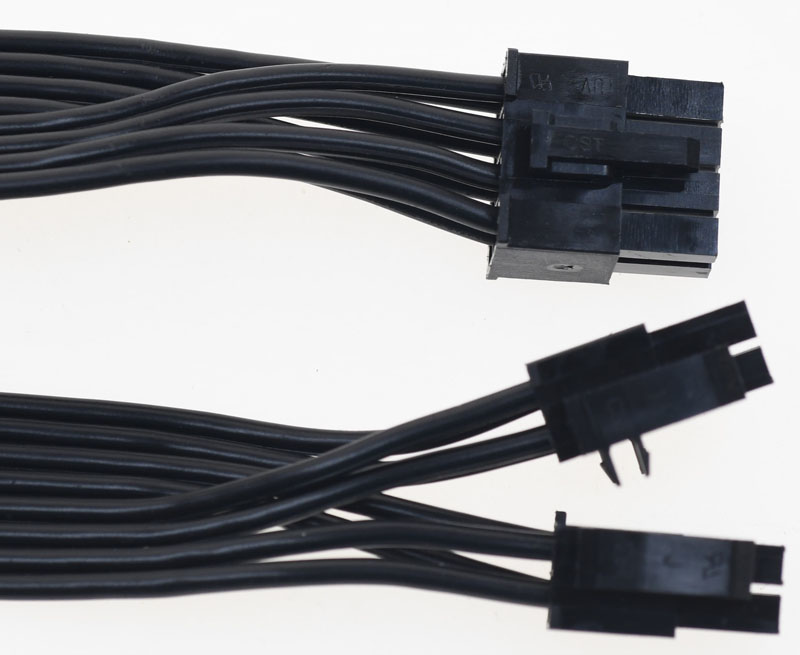

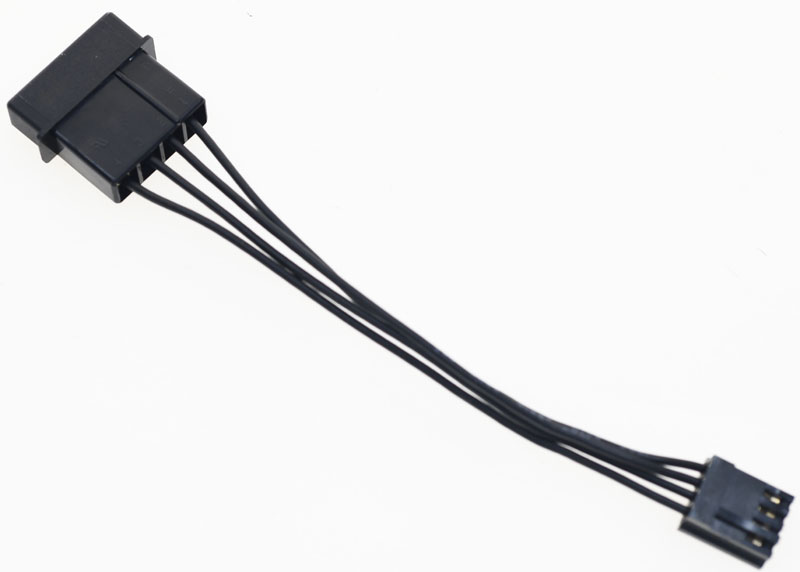

一組大4P轉小4P轉接線,長度為10公分

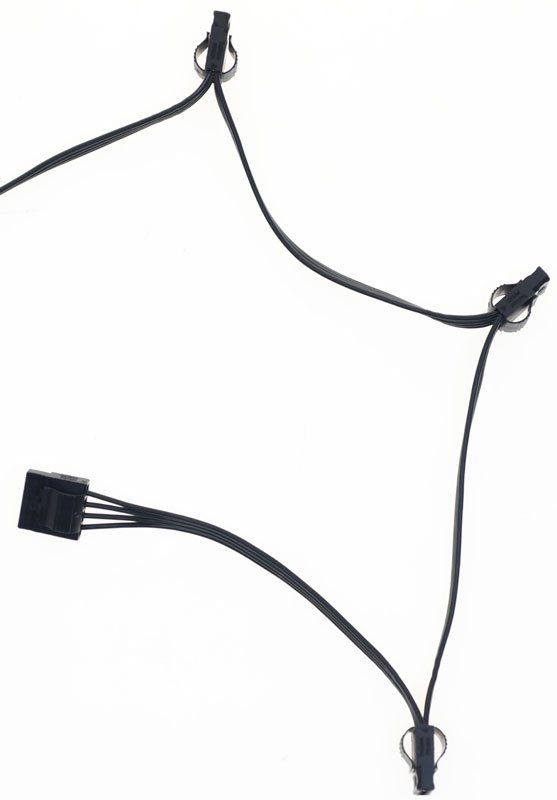

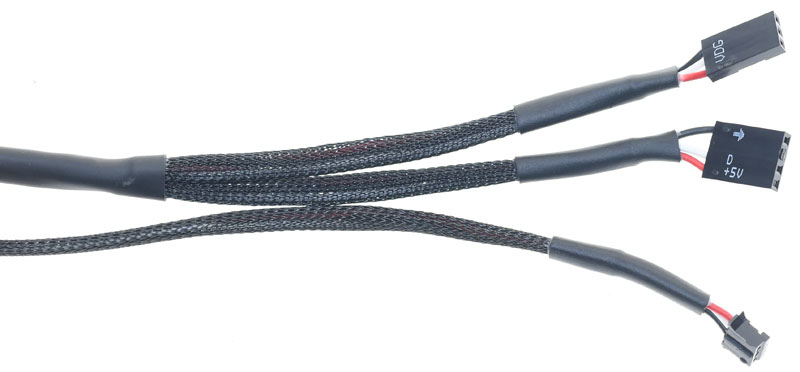

一組主機板ARGB連動用編織網包覆信號線,長度為80公分,提供4pin及3pin兩種接頭


將所有線路插上電源本體的樣子

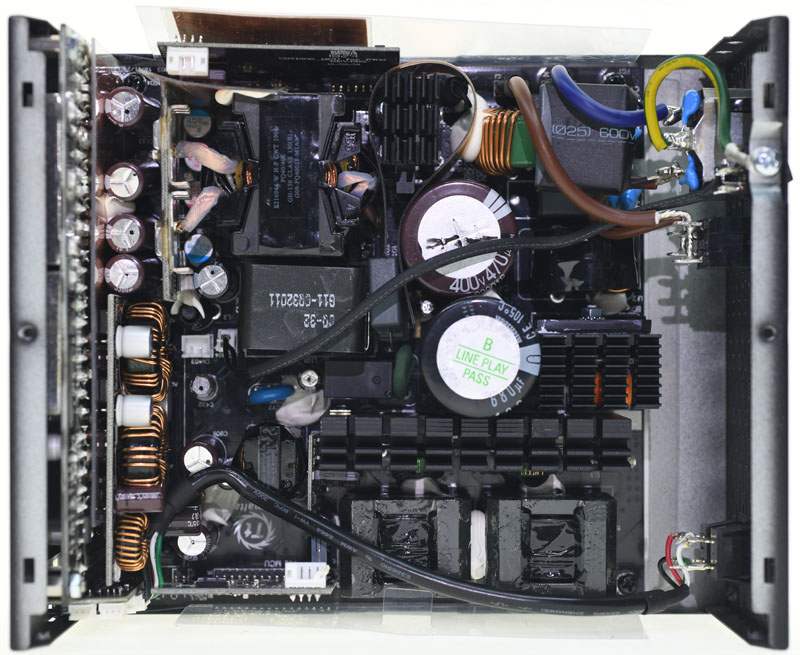

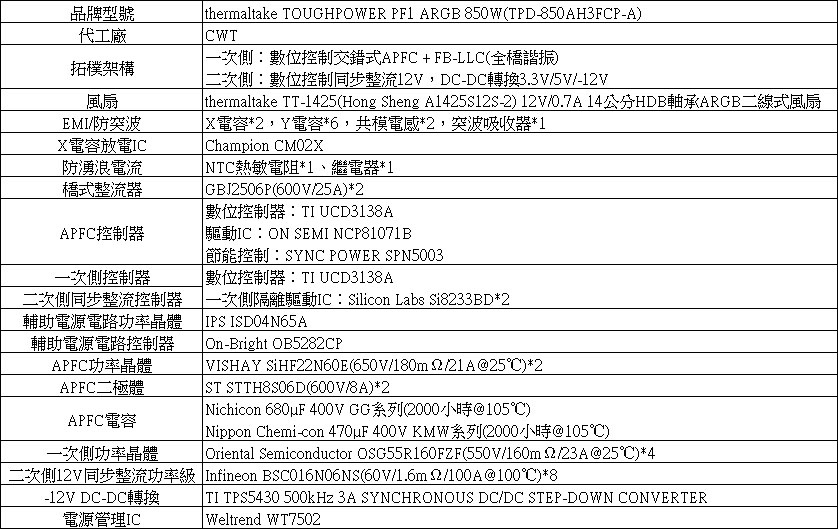

thermaltake TOUGHPOWER PF1 ARGB 850W內部結構及使用元件說明簡表


thermaltake TOUGHPOWER PF1 ARGB 850W為CWT代工,採用數位控制交錯式APFC/全橋諧振(FB-LLC)/二次側12V同步整流,並經由DC-DC轉換3.3V/5V/-12V

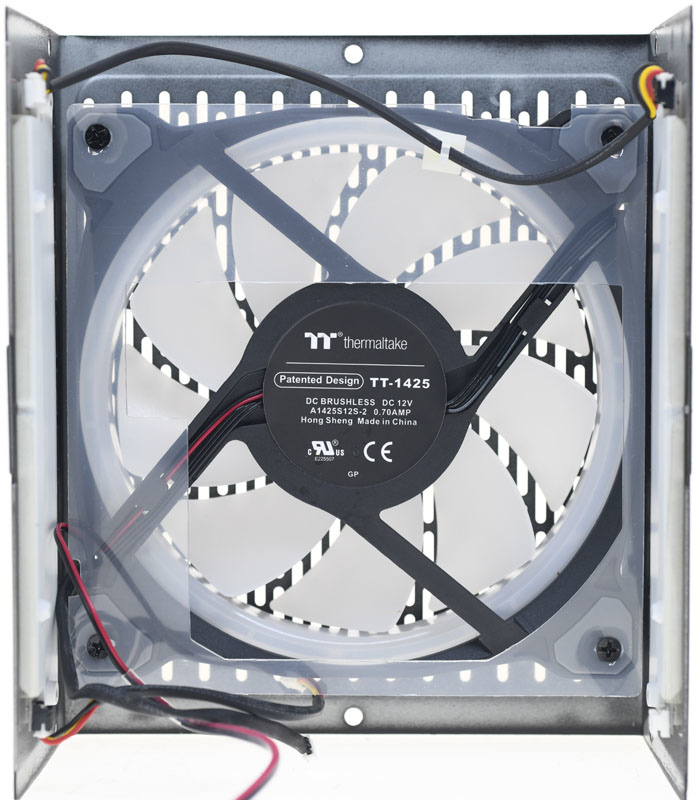

使用的風扇為thermaltake TT-1425(Hong Sheng A1425S12S-2) 12V/0.7A 14公分HDB軸承二線式風扇,並設置氣流導風片

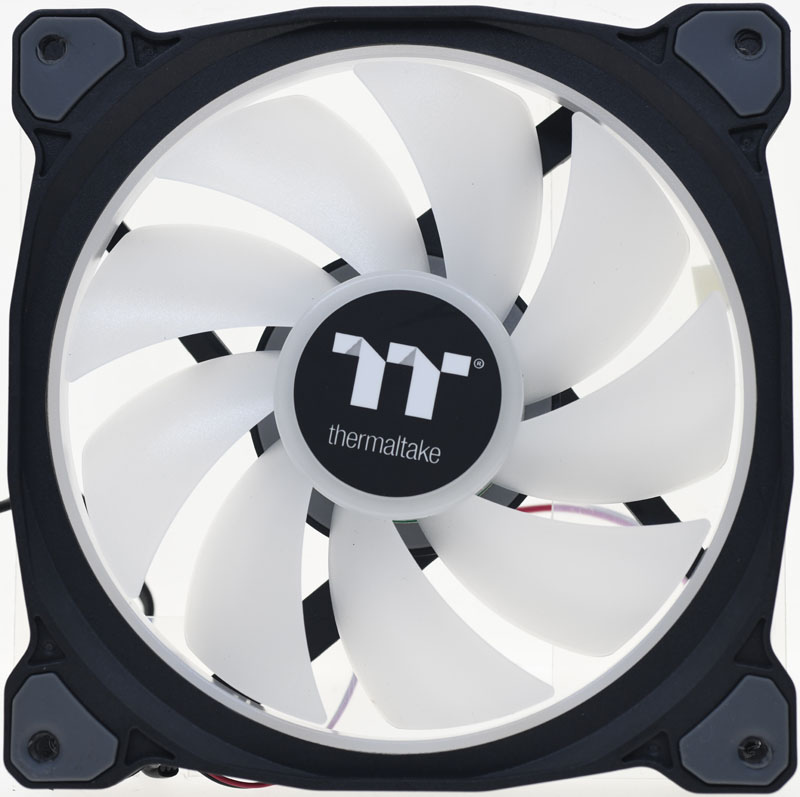

風扇具備軸心及外環兩個獨立ARGB光圈,半透明乳白色的扇葉中央有商標貼紙,四個鎖點有橡膠防震墊

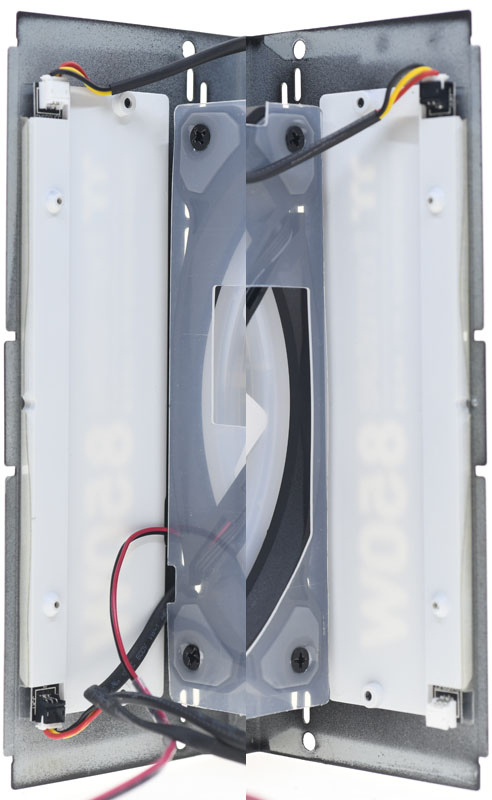

外殼上蓋左右兩邊的內側均有嵌入ARGB燈條,提供兩側裝飾字樣貼紙背照燈光效果

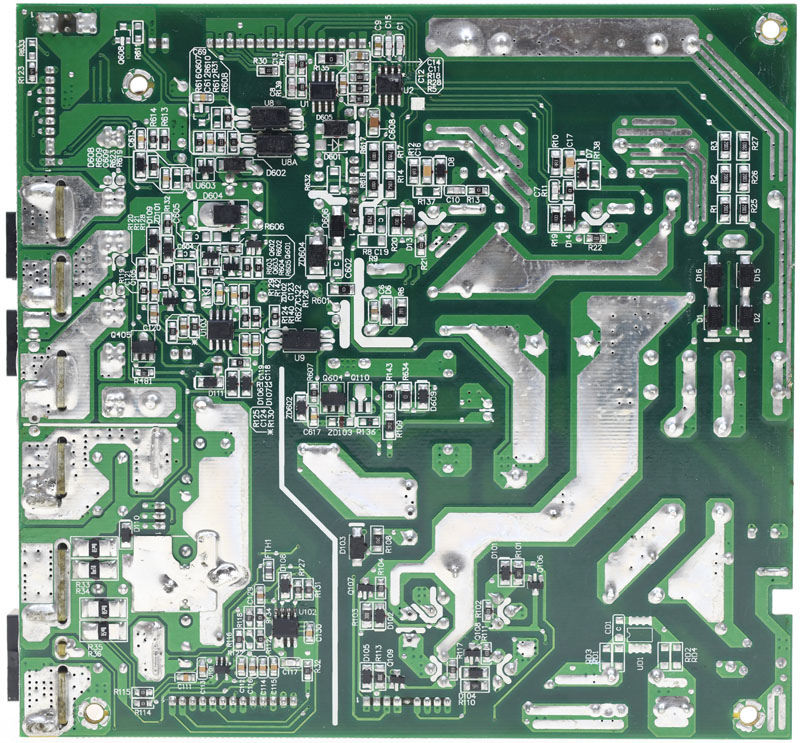

電路板背面,焊點整體做工良好,部分大電流線路有額外敷錫處理

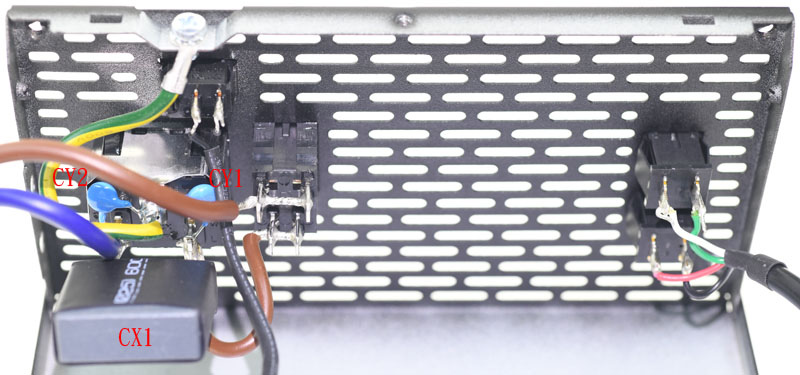

交流輸入插座後方焊點有加上一個X電容,兩個Y電容,插座及開關焊點處未包覆套管


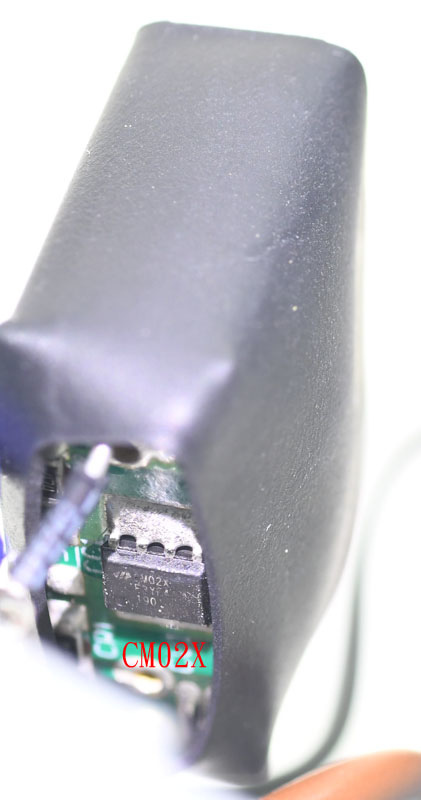

X電容後方小電路板有X電容放電IC及電阻

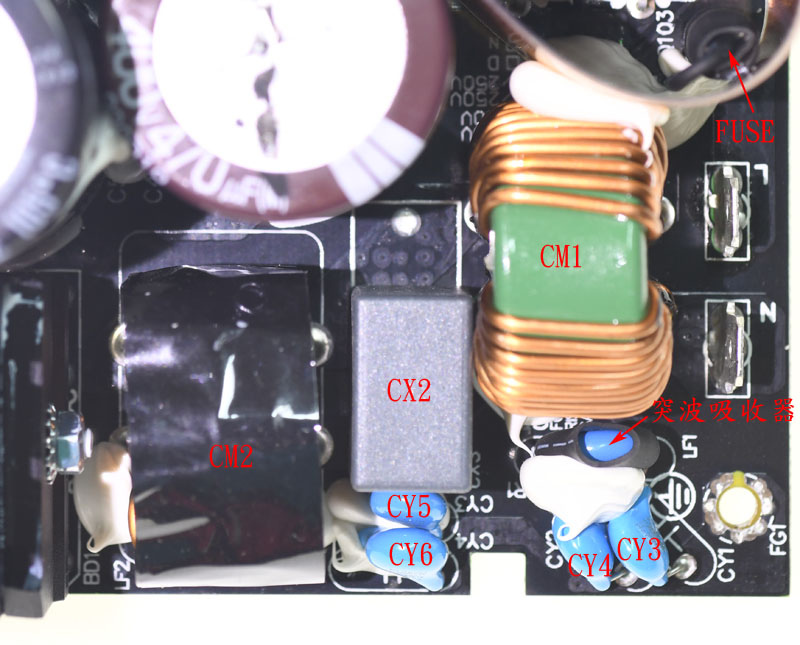

電路板交流輸入端的直立安裝保險絲(右上)及突波吸收器有包覆絕緣套管,電路板上EMI濾波電路設有兩個共模電感,一個X電容,四個Y電容

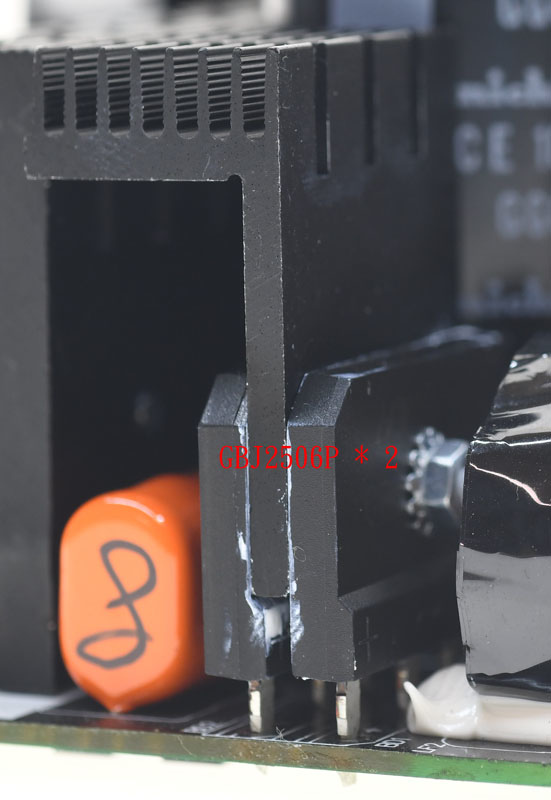

兩顆GBJ2506P橋式整流器安裝散熱片上

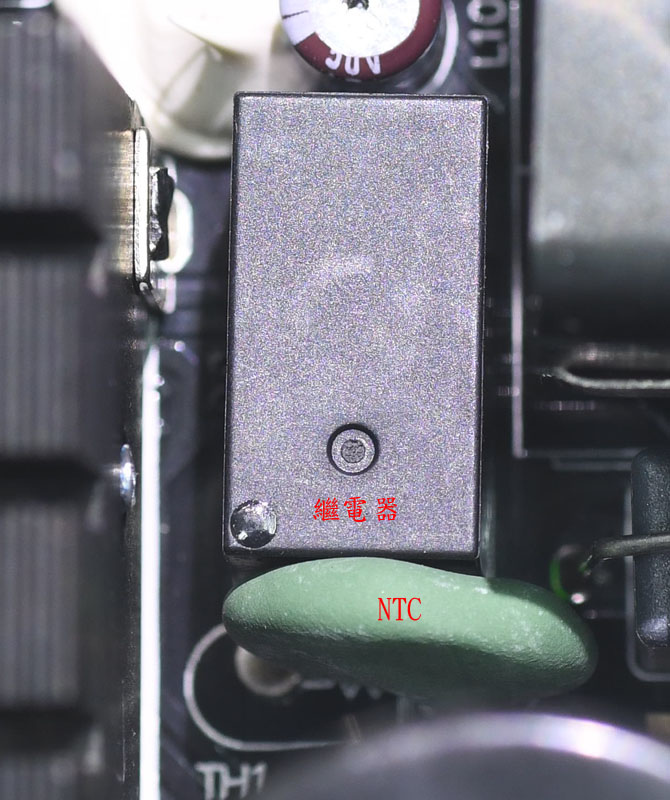

橋式整流器旁的NTC熱敏電阻用來抑制輸入湧浪電流,在電源啟動後會使用繼電器將其短路,去除NTC所造成的功耗損失

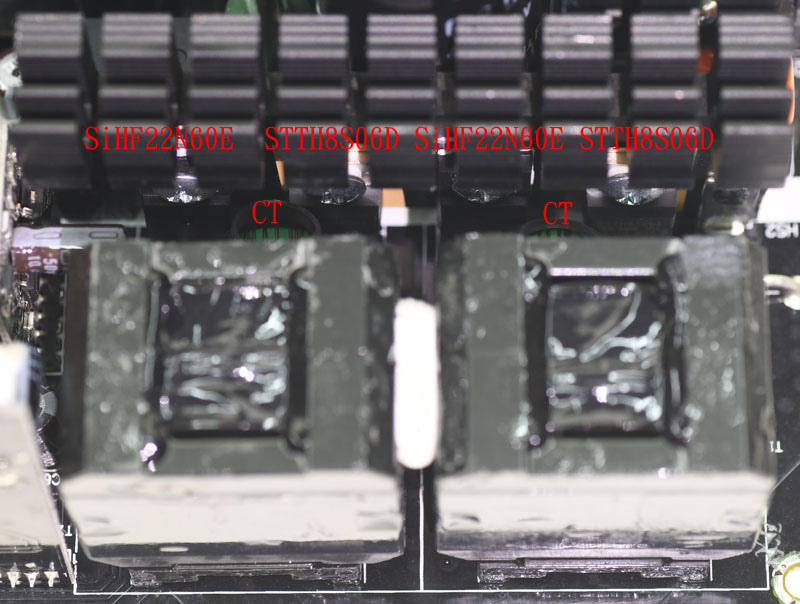

交錯式APFC電路,具備兩組功率元件、兩組CT(比流器)、兩個封閉式APFC電感
每組APFC功率元件使用一顆VISHAY SiHF22N60E全絕緣封裝Power MOSFET及一顆ST STTH8S06D二極體

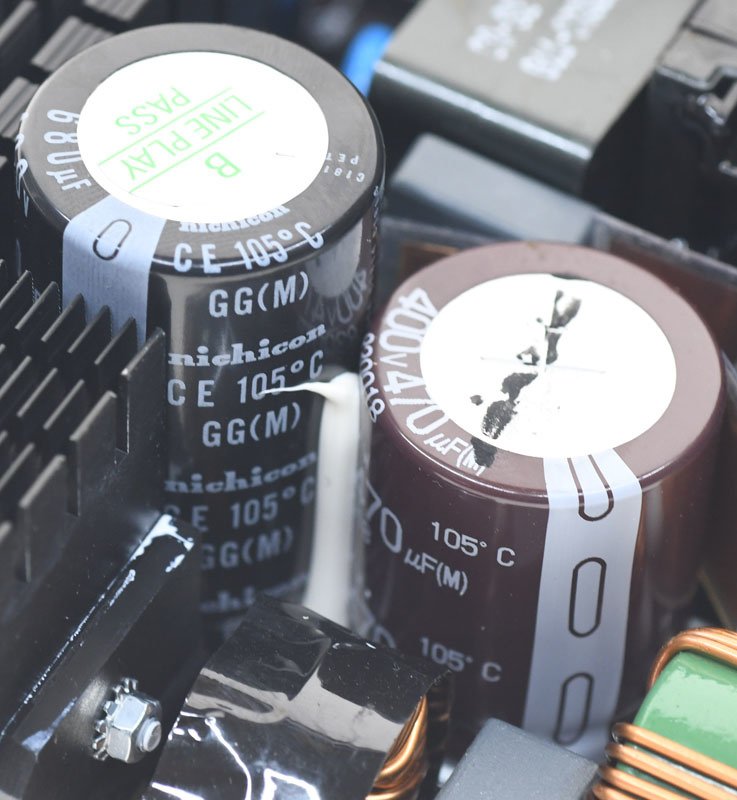

APFC電容採用一顆Nichicon 400V 680µF GG系列105℃電解電容(左)及一顆Nippon Chemi-con 400V 470µF KMW系列105℃電解電容(右)並聯組合


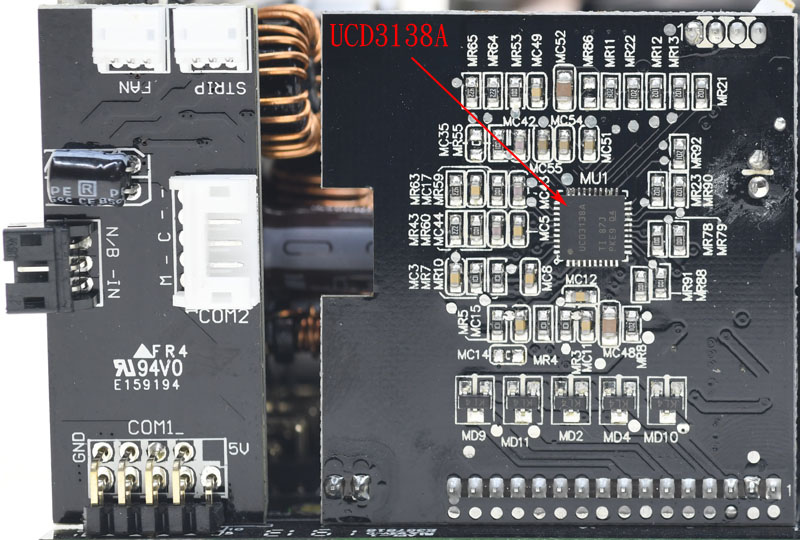

右側為APFC控制子卡,上方有TI UCD3138A數位控制器,負責交錯式APFC控制
左側為RGB控制子卡,負責風扇及兩側ARGB LED的控制

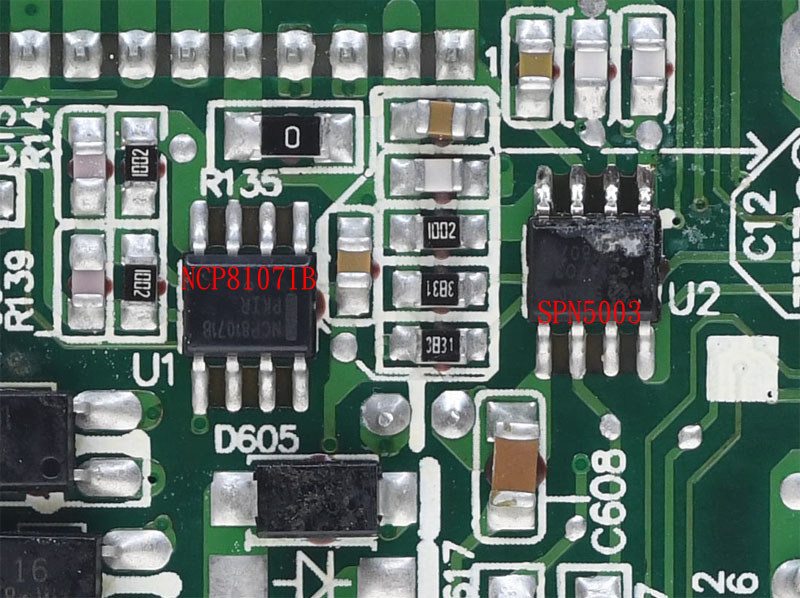

APFC控制子卡下方主電路板背面有ON SEMI NCP81071B雙組MOSFET驅動IC以及SYNC POWER SPN5003節能控制元件

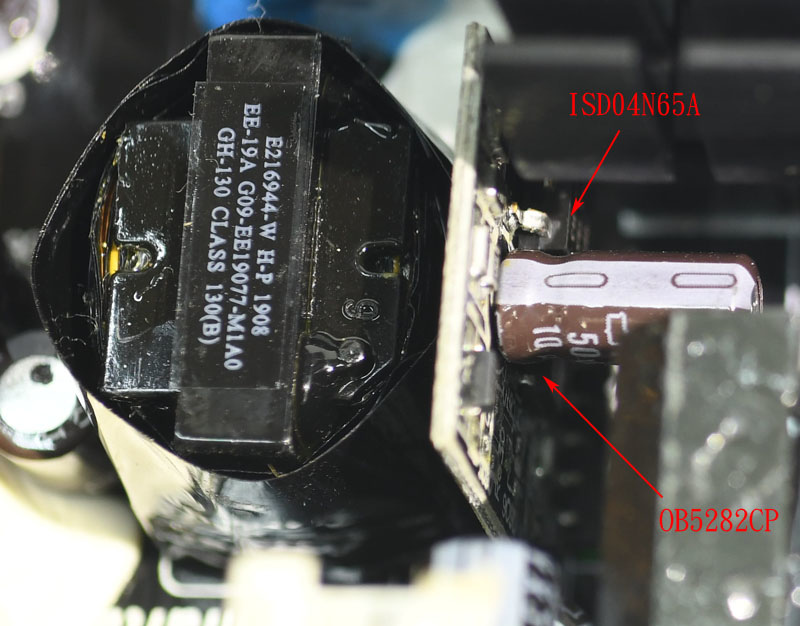

輔助電源電路一次側元件安裝在子卡上,緊鄰於輔助電源電路變壓器旁,子卡上有On-Bright OB5282CP控制器以及IPS ISD04N65A Power MOSFET

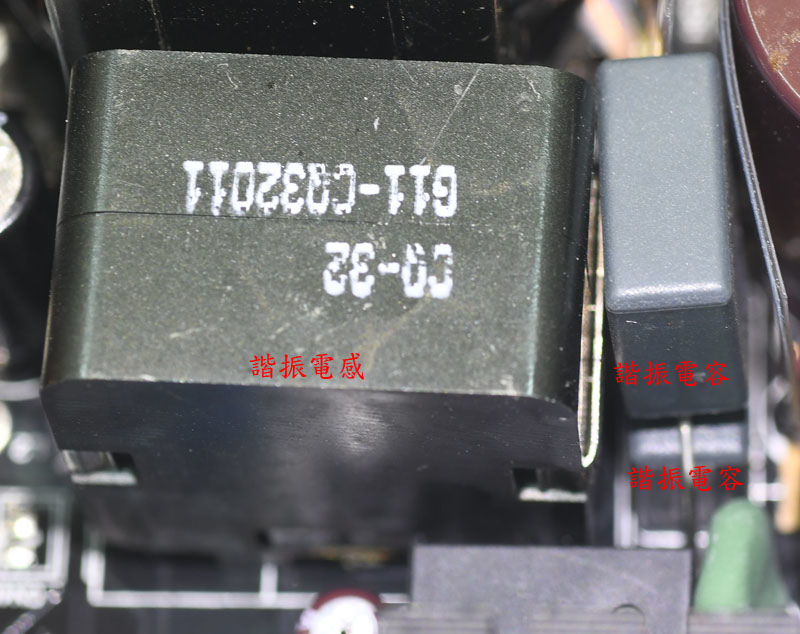

一個諧振電感與兩個諧振電容組成一次側LLC諧振槽

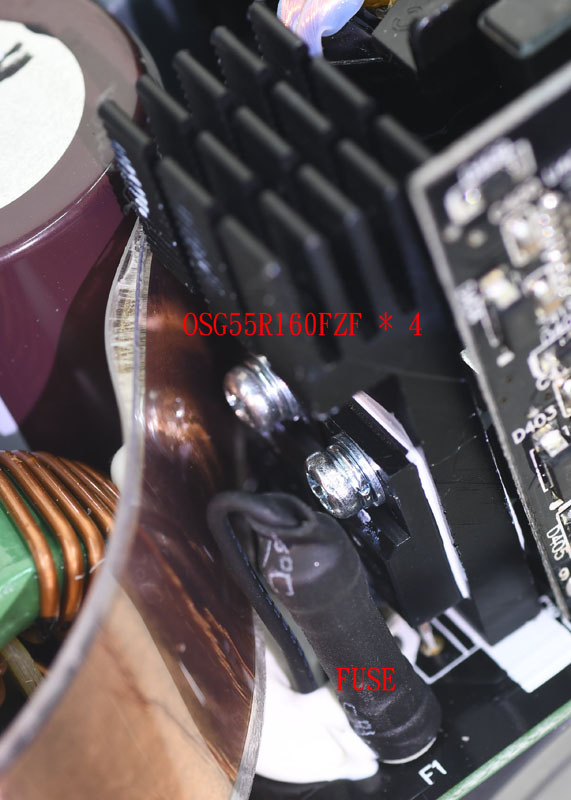

一次側全橋諧振(FB-LLC)功率級使用四顆Oriental Semiconductor OSG55R160FZF全絕緣封裝Power MOSFET,均固定在同一個散熱片上,周圍插入有銅箔內襯的絕緣片

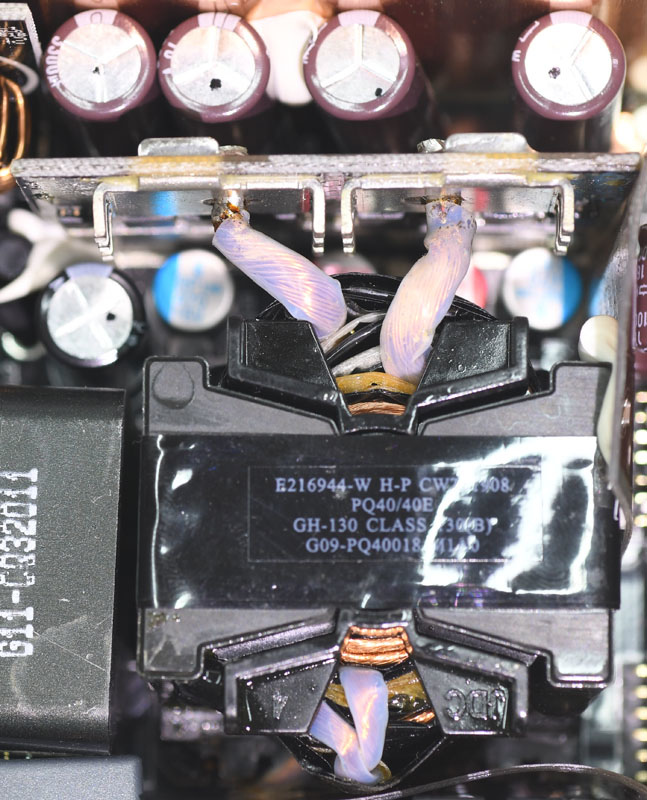

12V功率級主變壓器,二次側繞組直接焊接在同步整流子卡上的金屬導體兼散熱片上,縮短電流傳導路徑

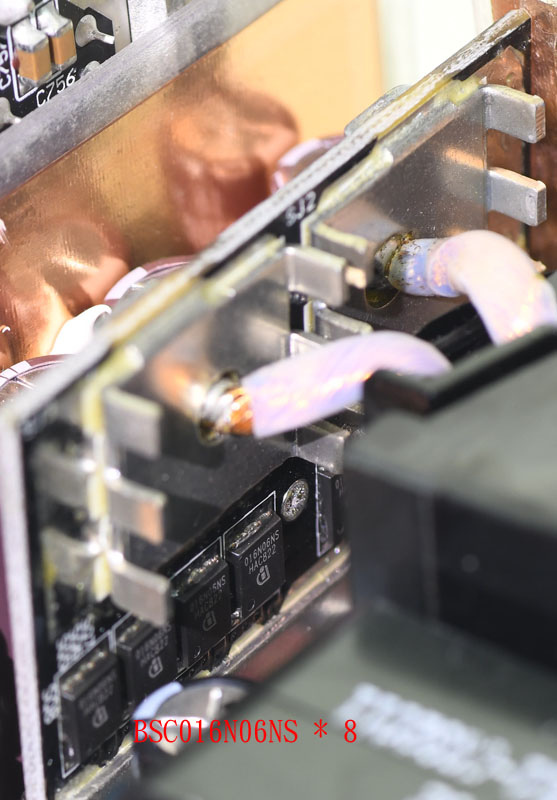

安裝在同步整流子卡上的八顆Infineon BSC016N06NS MOSFET組成全波同步整流電路

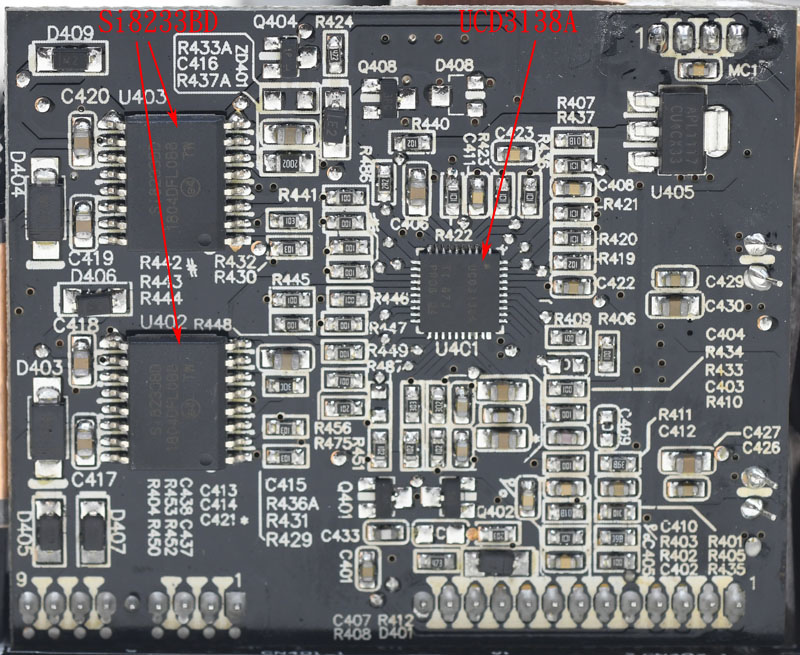

12V功率級一次側FB-LLC及二次側同步整流控制子卡,上方同樣有一顆TI UCD3138A數位控制器,還有兩顆Silicon Labs Si8233BD一次側隔離驅動IC

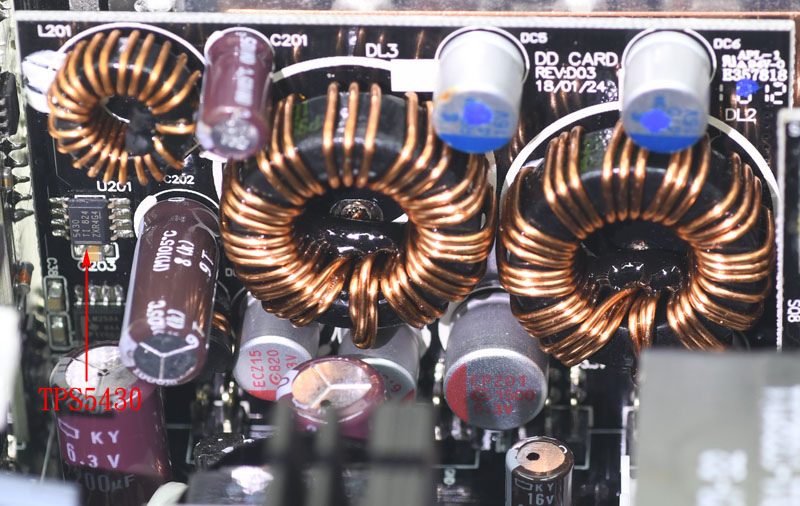

輸出3.3V/5V/-12V的DC-DC子卡,上方有環形電感,採用Elite(藍)及APAQ(紅)固態電容,左側的TI TPS5430同步交換式降壓IC負責產生-12V電壓

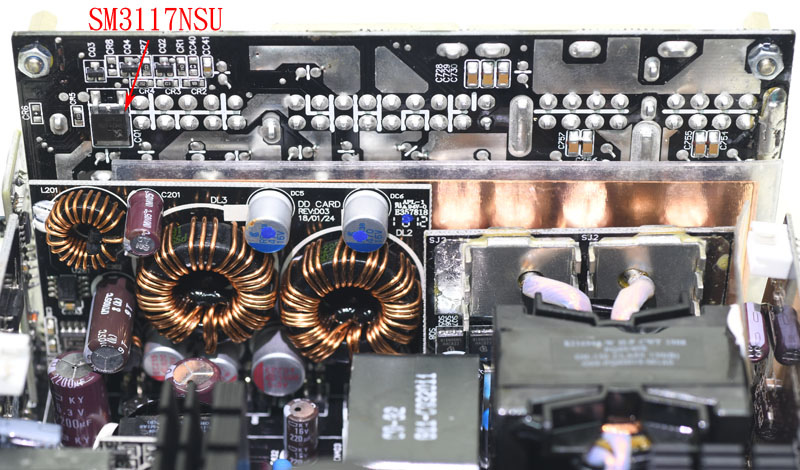

模組化輸出插座板背面敷錫增加載流能力,並加上SMD MLCC積層陶質電容強化濾波/退耦效果,左上的SINOPOWER SM3117NSU MOSFET負責5VSB待命電源供電來源切換,與DC-DC子卡之間插入有銅箔內襯的絕緣片

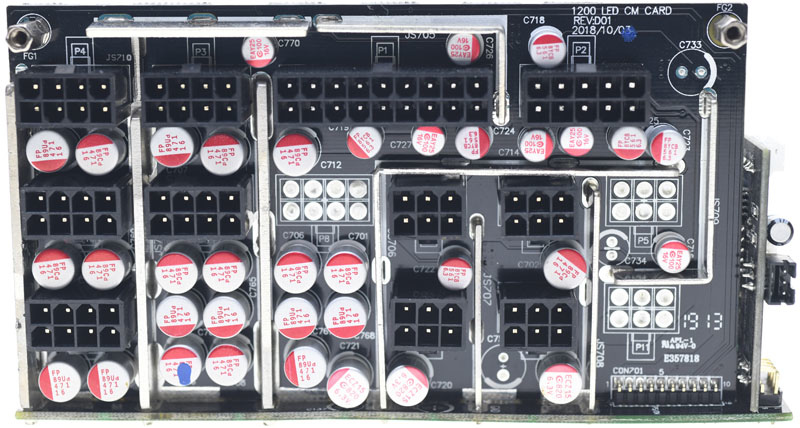

模組化輸出插座板正面有增強載流用實心金屬條,一些金屬條焊接在主電路板上,作為電流導通路徑及結構補強用,插座之間安置Nichicon FP系列、APAQ固態電容,加強輸出濾波/退耦效果

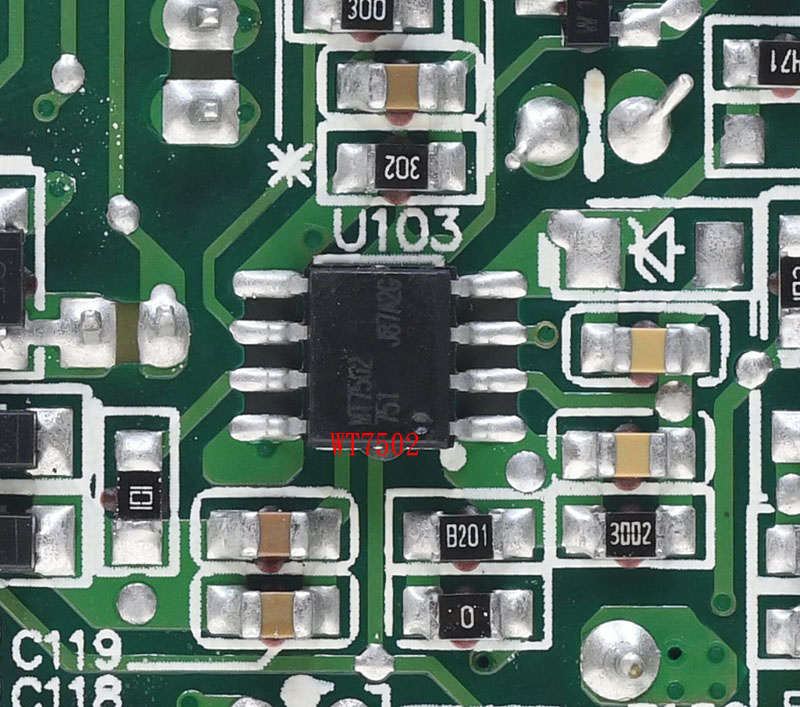

主電路板背面有Weltrend WT7502電源管理IC,負責監控輸出電壓、接受PS-ON信號控制、產生Power Good信號

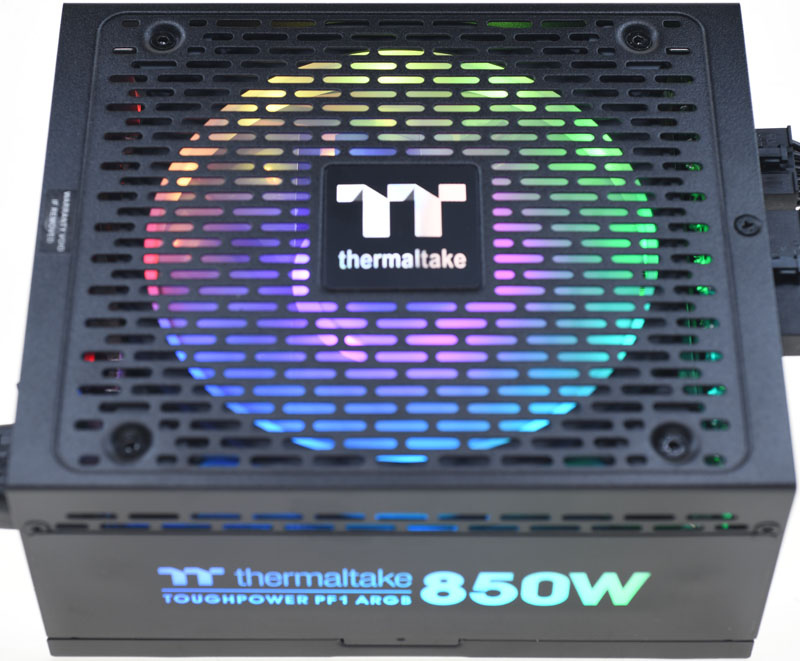

thermaltake TOUGHPOWER PF1 ARGB 850W啟動運作圖,風扇及兩側外殼都有RGB燈光效果


按下”MODE”可切換以下燈光模式
1.Wave:按下”COLOR”可以改燈光流動方向,有外順內逆,外順內順,外逆內順,外逆內逆
2.Spiral:按下”COLOR”可以暫停
3.Flow:按下”COLOR”可以改燈光流動方向,有外順內逆,外順內順,外逆內順,外逆內逆
4.Heartbeat:按下”COLOR”可以改變顏色
5.Ripple:按下”COLOR”可以改變顏色
6.Full Lighted:按下”COLOR”可以改變顏色
7.Spectrum:按下”COLOR”可以暫停
8.OFF:燈光全部關閉
七種運作模式示範影片:

接下來就是上機測試

測試文閱讀方式請參照此篇:電源測試文閱讀小指南

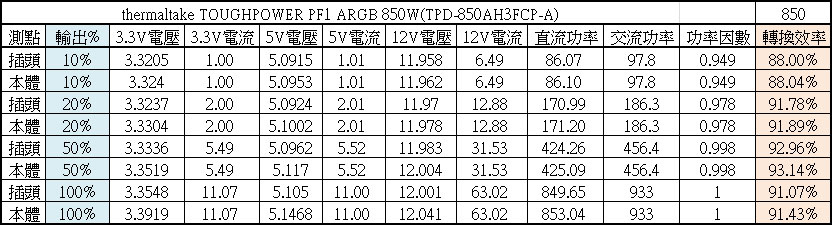

依照80PLUS認證測試電流設定,thermaltake TOUGHPOWER PF1 ARGB 850W於20%/50%/100%下效率分別為91.78%/92.96%/91.07%,符合80PLUS白金認證要求20%輸出90%效率、50%輸出92%效率、100%輸出89%效率
從電源本體及線組插頭處測試的電壓差異,會對效率產生0.04%至0.36%左右的影響

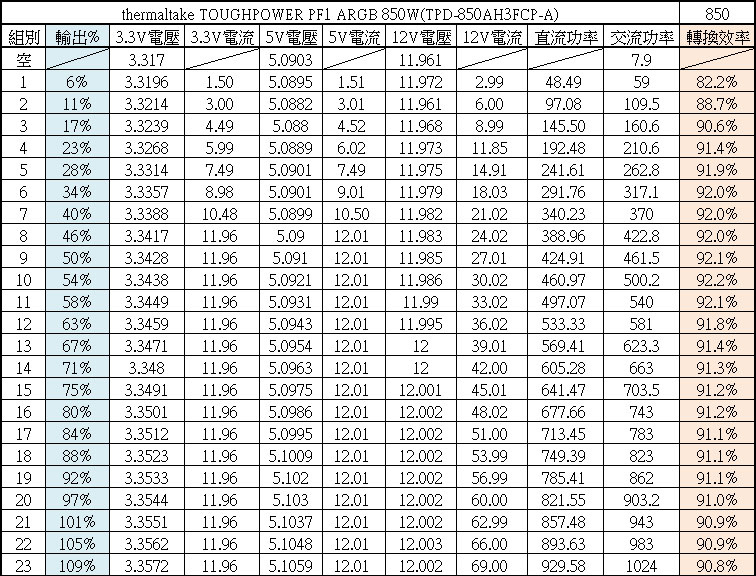

3.3V/5V/12V綜合輸出下各段轉換效率表,於輸出46%時3.3V/5V達到電源供應器標示最大總和功率限制,所以3.3V/5V電流達12A以後就不再往上加

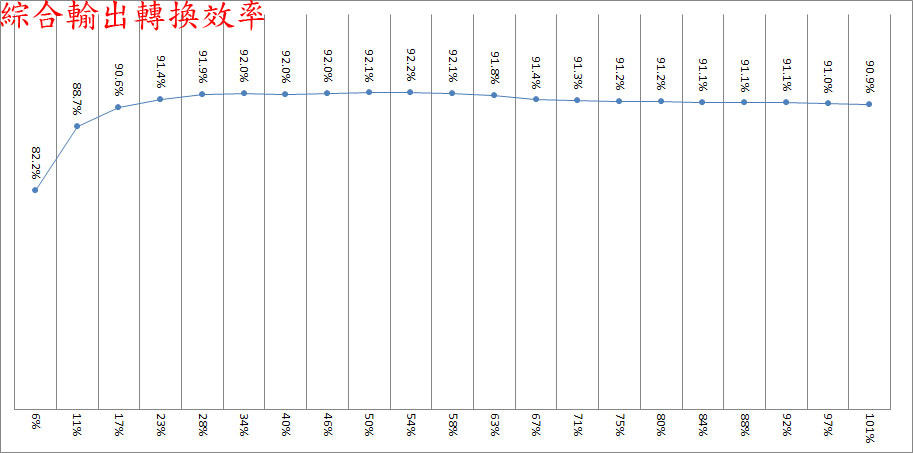

綜合輸出各百分比下轉換效率折線圖(橫軸:輸出百分比、縱軸:轉換效率)

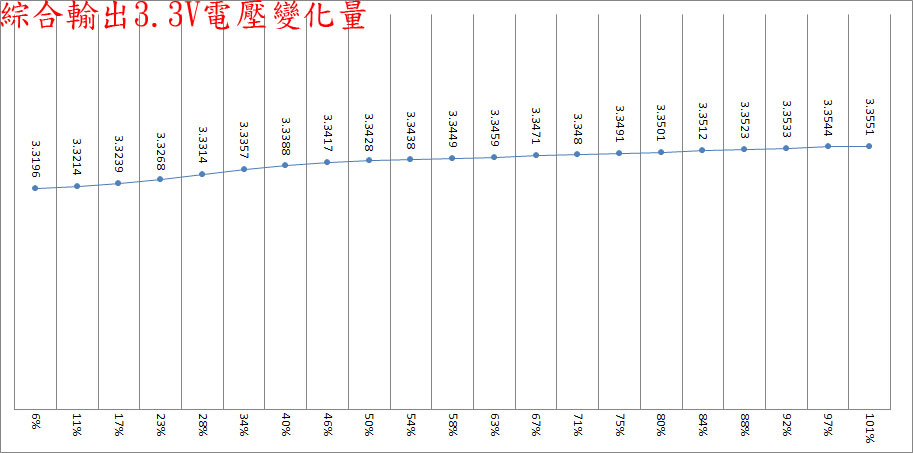

綜合輸出6%至101%之間3.3V輸出電壓最高與最低點差異為35.5mV

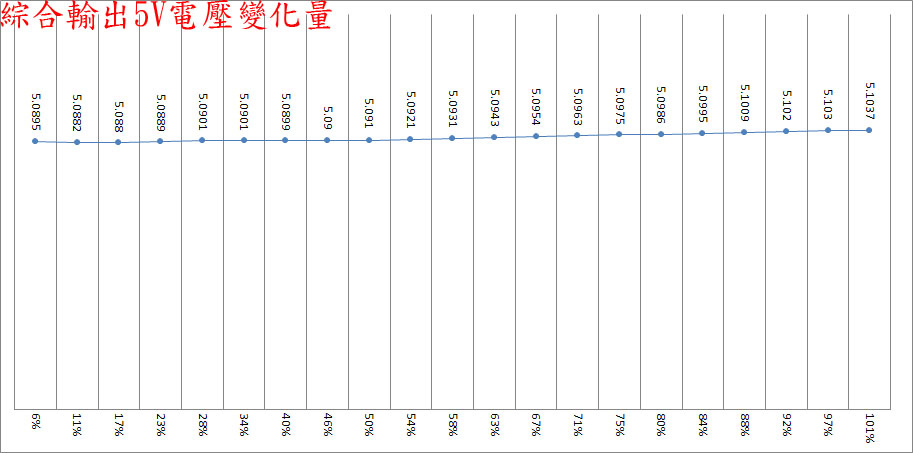

綜合輸出6%至101%之間5V輸出電壓最高與最低點差異為15.7mV


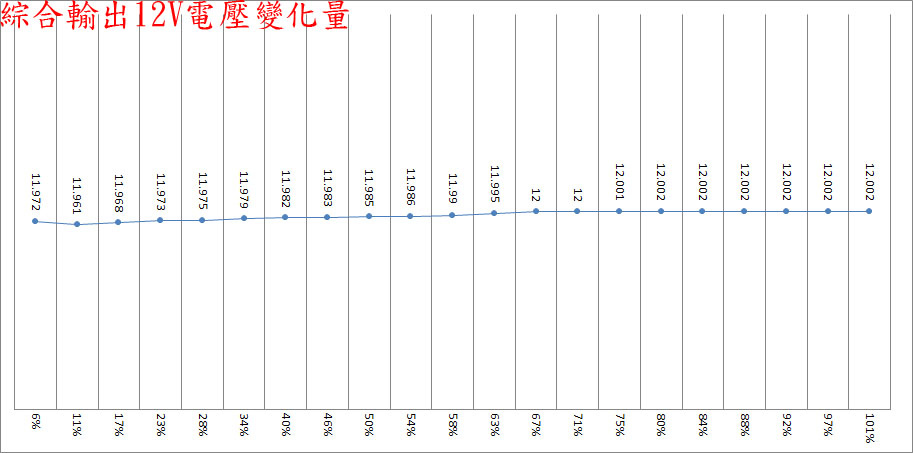

綜合輸出6%至101%之間12V輸出電壓最高與最低點差異為41mV

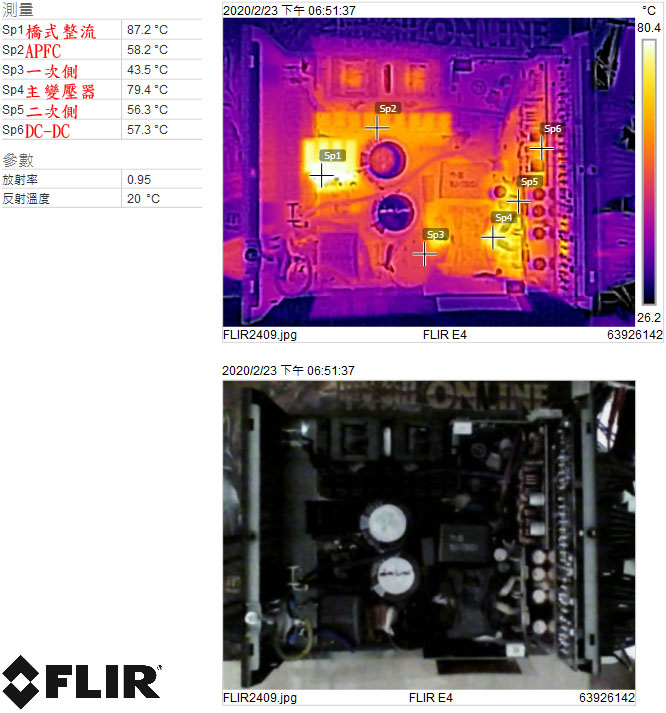

綜合效率測試結束時於輸出101%下電源供應器內部紅外線熱影像圖,溫度由高而低排列分別是橋式整流87.2℃,主變壓器79.4℃,APFC區58.2℃,DC-DC區57.3℃,二次側56.3℃,一次側43.5℃


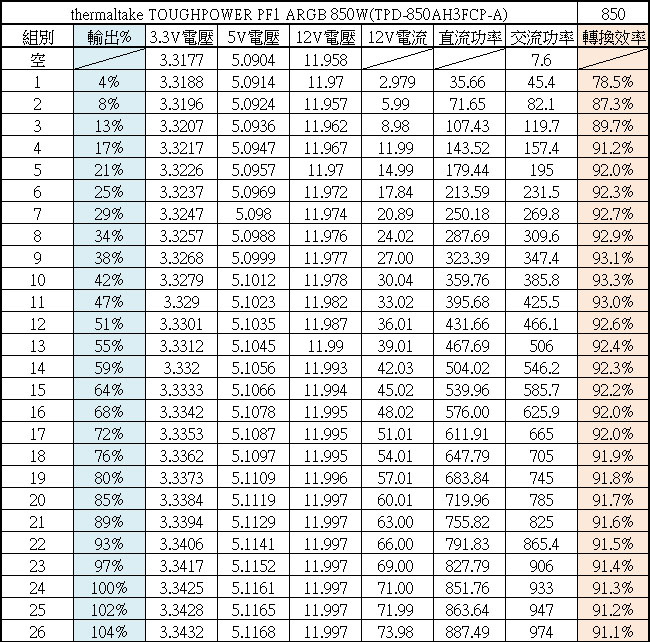

純12V輸出下各段轉換效率表,這時僅對12V進行負載測試,3.3V/5V維持空載


純12V輸出各百分比下轉換效率折線圖(橫軸:輸出百分比、縱軸:轉換效率)

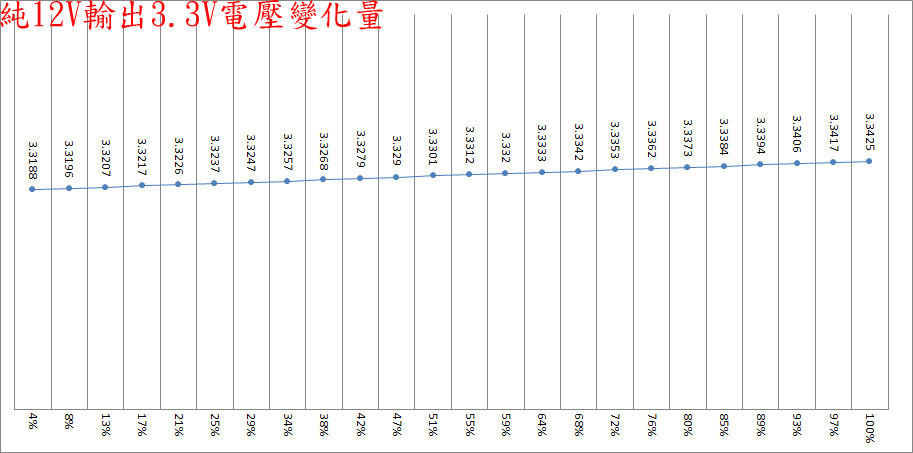

純12V輸出4%至100%之間3.3V輸出電壓最高與最低點差異為23.7mV

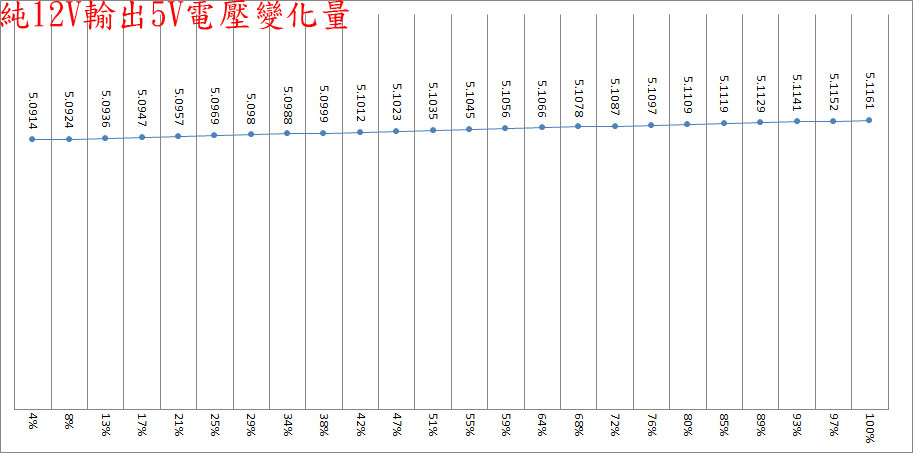

純12V輸出4%至100%之間5V輸出電壓最高與最低點差異為24.7mV


純12V輸出4%至100%之間12V輸出電壓最高與最低點差異為40mV

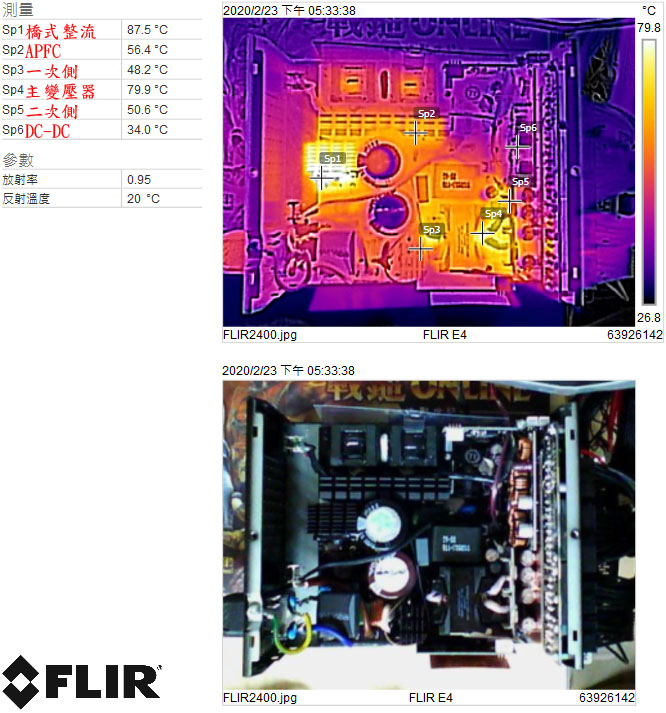

純12V效率測試結束時於輸出100%下電源供應器內部紅外線熱影像圖,溫度由高而低排列分別是橋式整流87.5℃,主變壓器79.9℃,APFC區56.4℃,二次側50.6℃,一次側48.2℃,DC-DC區34℃

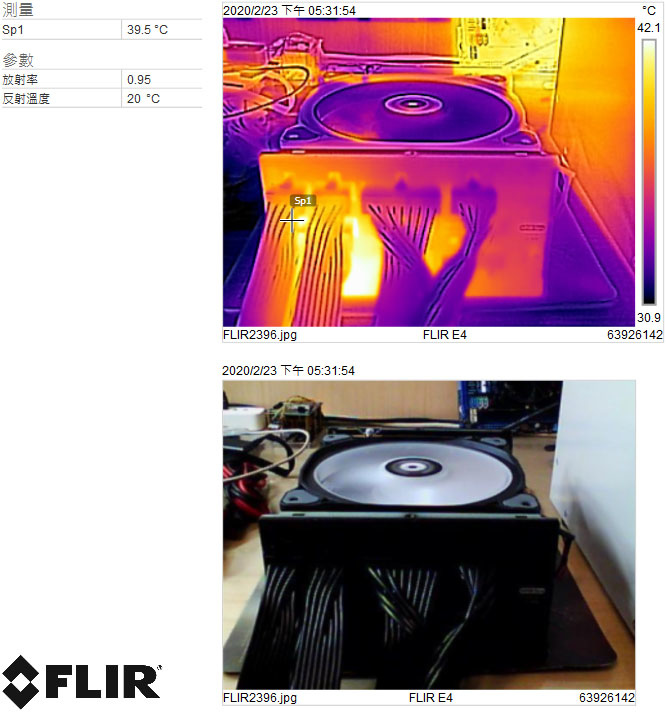

純12V效率測試結束時於輸出100%下電源供應器模組化輸出插座紅外線熱影像圖,溫度較高點為39.5℃

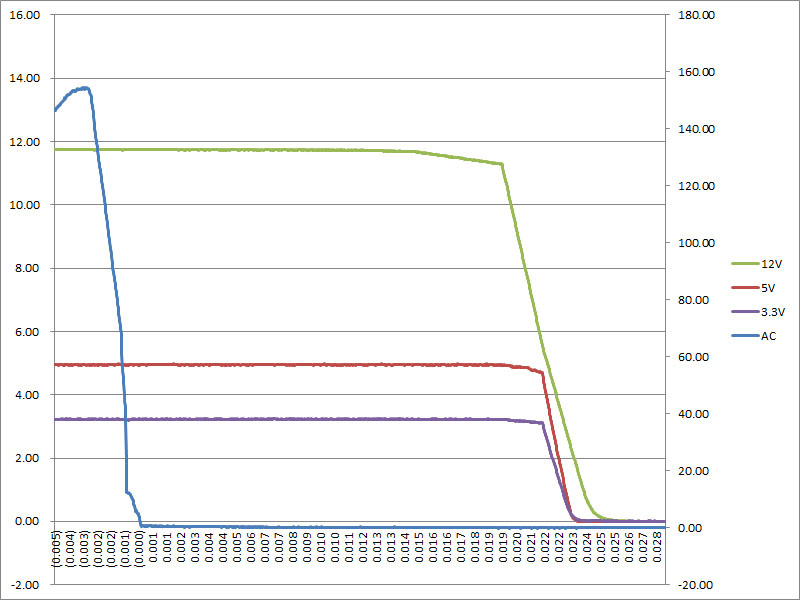

綜合輸出3.3V/12A、5V/12A、12V/63A滿載輸出下Hold-up time時序圖,從交流中斷處當成起點(0.000s)時,於19ms(0.019s)時12V開始呈現雪崩式下跌,符合Intel制定Hold-up time需高於16ms的要求


CH1黃色波型為動態負載電流變化波型,CH2藍色波形為12V電壓波型,CH3紫色波型為5V電壓波型,CH4綠色波型為3.3V電壓波型

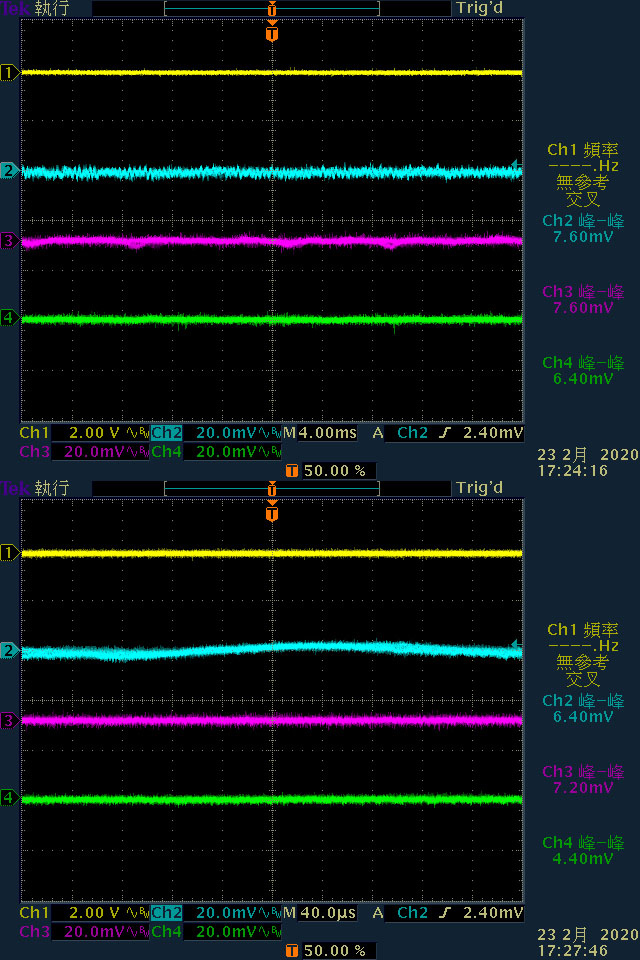

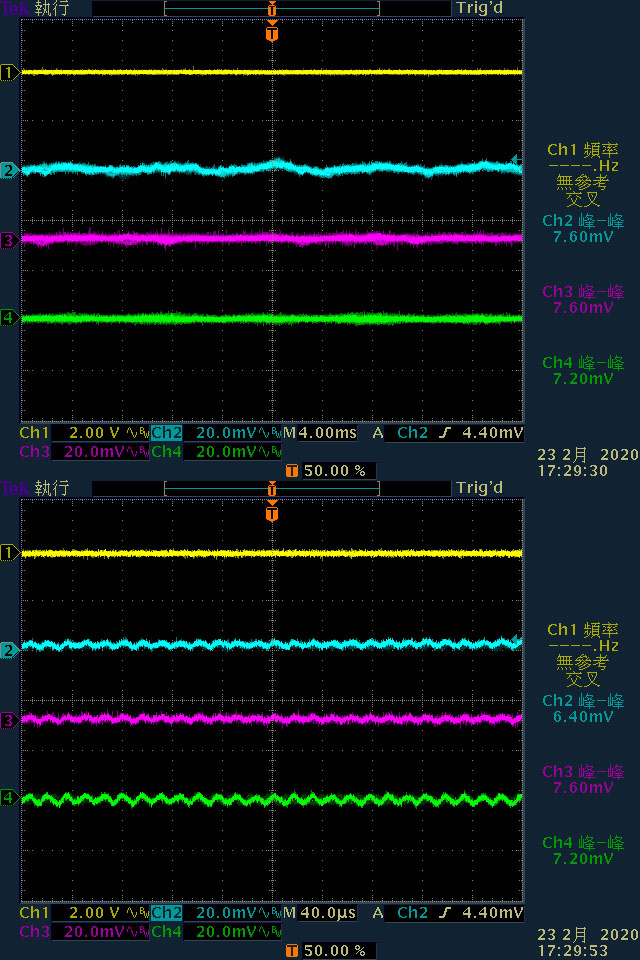

當輸出無負載時,各路輸出無明顯漣波


當3.3V/5V維持空載,12V電流增加至4A時,出現稍微不同的漣波波形

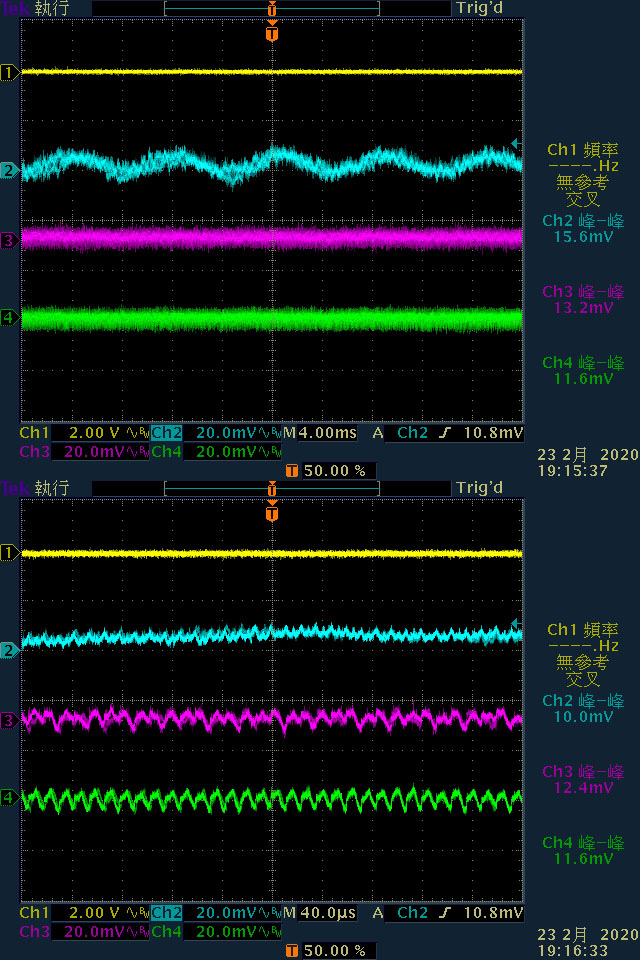

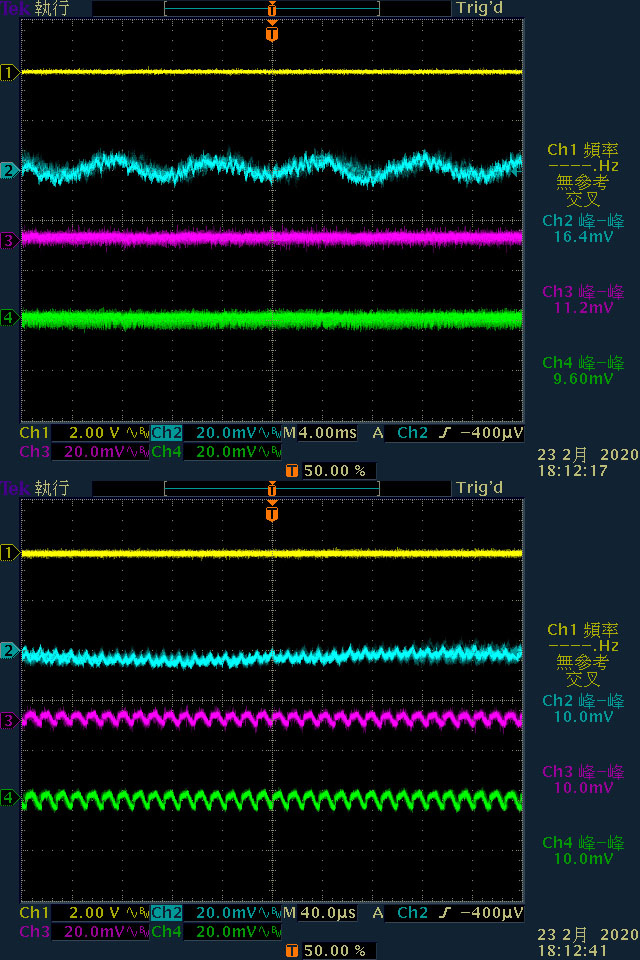

於3.3V/12A、5V/12A、12V/63A靜態負載輸出下,12V/5V/3.3V各路低頻漣波分別為15.6mV/13.2mV/11.6mV,高頻漣波分別為10mV/12.4mV/11.6mV


於12V/71A靜態負載輸出下,12V/5V/3.3V各路低頻漣波分別為16.4mV/11.2mV/9.6mV,高頻漣波分別為10mV/10mV/10mV

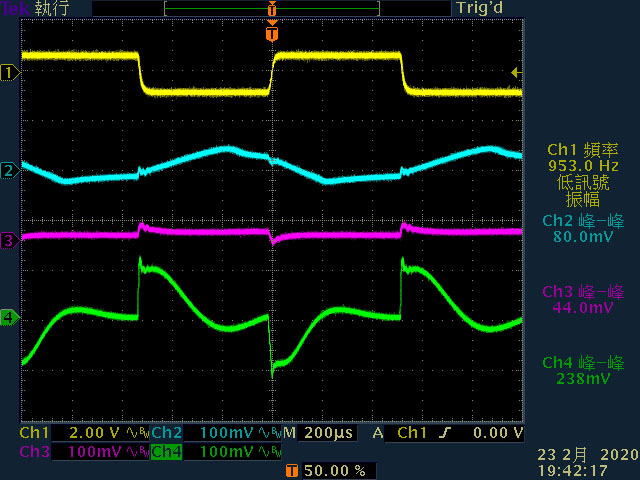

3.3V啟動動態負載,最大變動幅度238mV,同時造成5V產生44mV、12V產生80mV的變動,3.3V電壓變動高峰處維持時間在300微秒左右


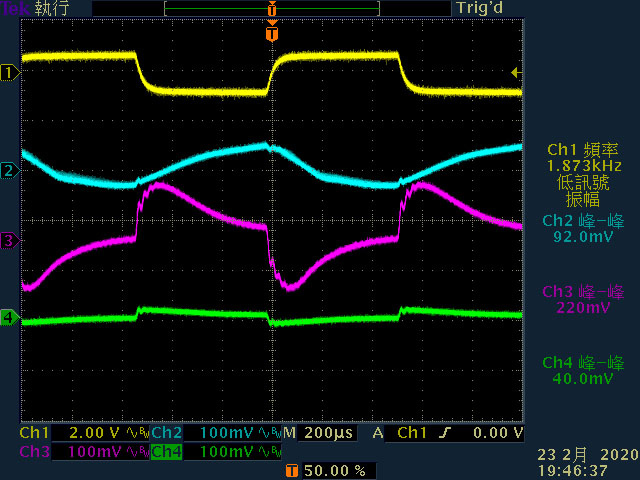

5V啟動動態負載,最大變動幅度為220mV,同時造成3.3V產生40mV、12V產生92mV的變動,5V電壓變動高峰處維持時間在300微秒左右

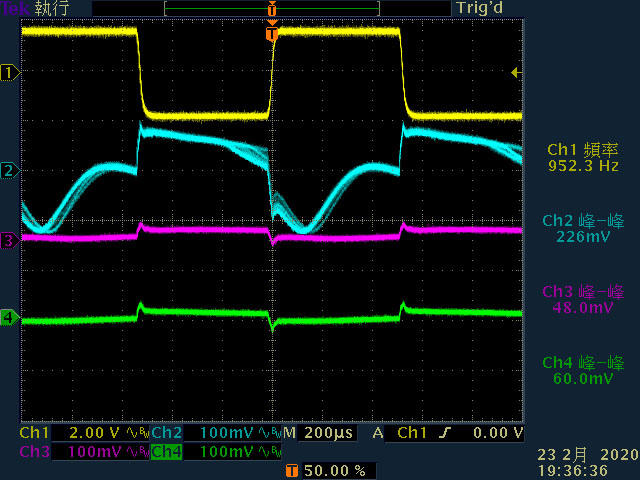

12V啟動動態負載,最大變動幅度為226mV,同時造成3.3V產生60mV、5V產生48mV的變動


本體及內部結構心得小結:
1.全模組化設計搭配全黑帶狀線材,提供兩組CPU供電接頭、六個顯卡用電源接頭及一個小4P接頭轉接線
2.風扇護網直接沖壓在外殼上,外殼兩側也有一些輔助散熱孔
3.風扇及外殼兩側字樣均具備RGB燈光效果,內建七種預設燈光模式,部分模式可更改燈光方向及顏色,也可以連接支援5V ARGB的主機板,進行燈光連動控制
4.散熱風扇可切換兩種運作模式,於輸出負載40%以下停止運轉或是常時溫控運轉
5.交流輸入插座/開關後方焊點未包覆絕緣套管
6.電路板背面焊點整體做工良好,一次側Power MOSFET使用全絕緣封裝,避免灰塵/濕氣累積而發生漏電情形
7.採用兩顆TI UCD3138A數位控制器,一顆負責交錯式APFC控制,一顆負責FB-LLC及12V同步整流控制,並透過DC-DC轉換出3.3V/5V/-12V
8.輔助電源電路一次側安裝於子卡上
9.主變壓器二次側繞組直接焊接在同步整流子卡上,金屬導體也充當散熱片使用,上面安裝8顆同步整流MOSFET
10.內部電解電容採用Nichicon、Nippon Chemi-con,固態電容採用Nichicon、Elite(金山)、APAQ(鈺邦),所以包裝上所標註的”100%日系電容”應是指電解電容

各項測試結果簡單總結:
1.依照80PLUS認證測試電流設定,thermaltake TOUGHPOWER PF1 ARGB 850W於20%/50%/100%下效率分別為91.78%/92.96%/91.07%,符合80PLUS白金認證要求20%輸出90%效率、50%輸出92%效率、100%輸出89%效率
2.從內部紅外線熱影像圖來看,無論是綜合輸出還是純12V輸出,橋式整流都有最高的溫度,另外主變壓器同樣有明顯溫度
3.全負載輸出時,切斷AC輸入模擬電力中斷,19ms後12V輸出電壓才呈現雪崩式下跌,符合Intel制定Hold-up time至少16ms的要求
4.輸出漣波測試,電源供應器於空載下各路輸出無明顯漣波,於3.3V/12A、5V/12A、12V/63A靜態負載輸出下12V/5V/3.3V各路低頻漣波分別為15.6mV/13.2mV/11.6mV;於12V/71A靜態負載輸出下12V/5V/3.3V各路低頻漣波分別為16.4mV/11.2mV/9.6mV
5.動態負載測試,3.3V/5V/12V的最大變動幅度分別為238mV/220mV/226mV,3.3V/5V電壓變動高峰處維持時間在300微秒左右
6.12V輸出過電流保護由第二顆TI數位控制器負責,輸出達75A(105%)便保護關機

報告完畢,謝謝收看
