一顆omnicharge OMNIMOBILE 25600 PRO行動電源,使用者反映無法充電,插上充電器後,四顆電量燈閃爍

外盒正面,印上商標、本體外觀、產品名稱、特色


外盒背面,標註本體各部說明、電池電量、輸出入規格,常見3C裝置預期可充電次數

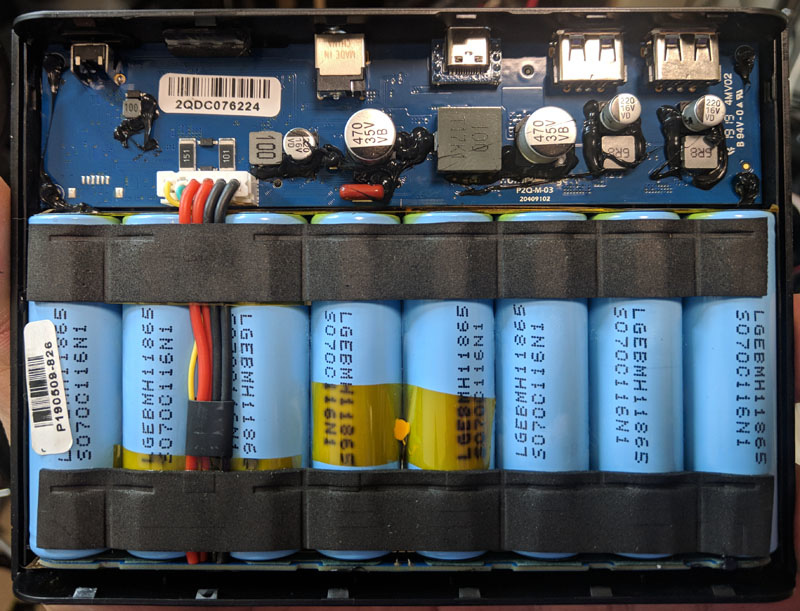

omnicharge OMNIMOBILE 25600 PRO內部結構

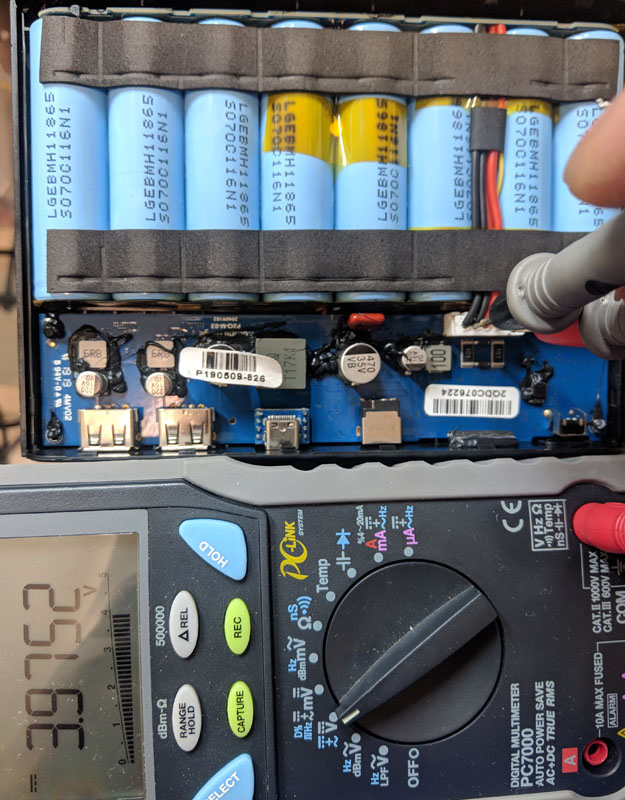

測量電池組電壓,已經降到3.98V

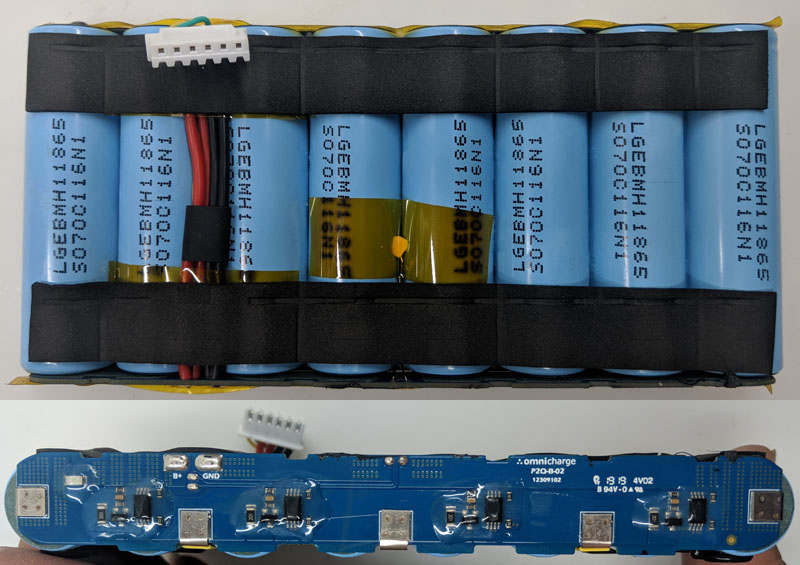

八顆LG MH1 3200mAh(LGEBMH11865),以2並4串組合成14.4V/6400mAh(或是外盒標示的3.6V/25600mAh),92Wh電池組,放電截止電壓為12V,充電截止電壓為16.8V

電池組上的電路板只有四組充放電平衡IC與元件,並無其他過放/過充/過電流保護電路

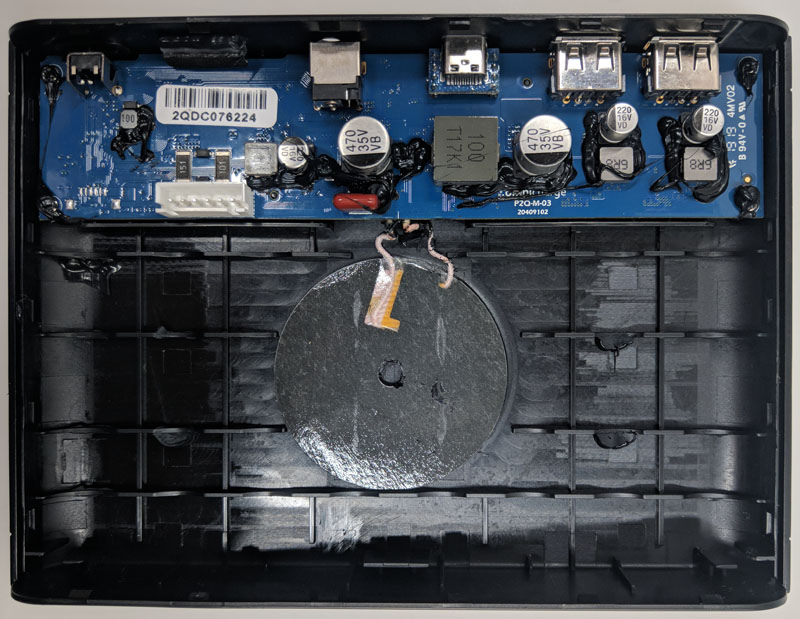

拆下電池組的內部結構,電池組下面有一個無線充電板,提供無線充電功能


先使用小電流充電方式讓電池組建立電壓,同時監控建立電壓過程電池組各電池芯電壓以及有無異常發熱情形,有發熱/電壓不平衡表示電池芯受損,就要換掉整組電池
待電池組電壓達到放電截止電壓以上後,將其裝回行動電源,嘗試利用行動電源進行充電。燈號不再四顆同時閃爍表示行動電源已經恢復正常充電,並透過USB-C以40W功率進行充電

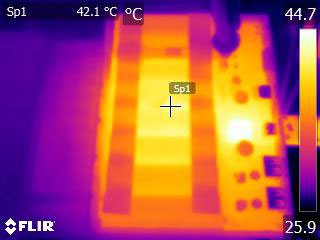

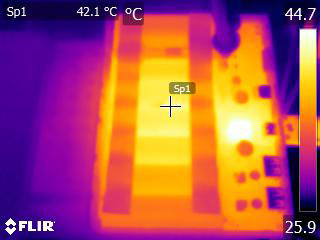

觀測充電中電池組的溫度是否有單一/整體過高情形,同時量測各電池芯電壓

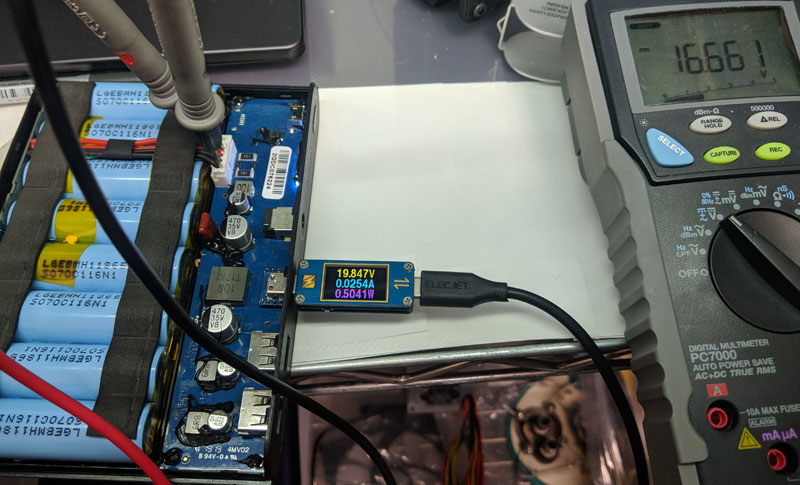

充滿後電池電壓為16.66V


電池充飽後,進行放電,透過USB-C埠輸出30W

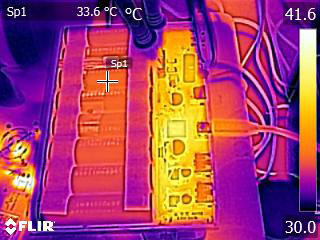

觀測放電中電池組的溫度是否有單一/整體過高情形

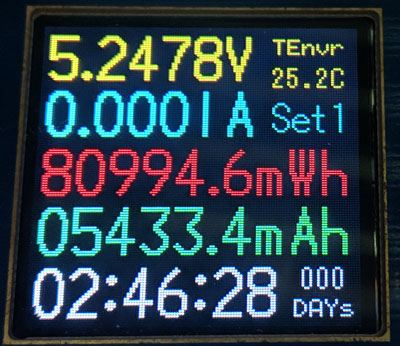

放到行動電源自己關機,總共放出81Wh的電能,以92Wh電池來說放電可用率為88%

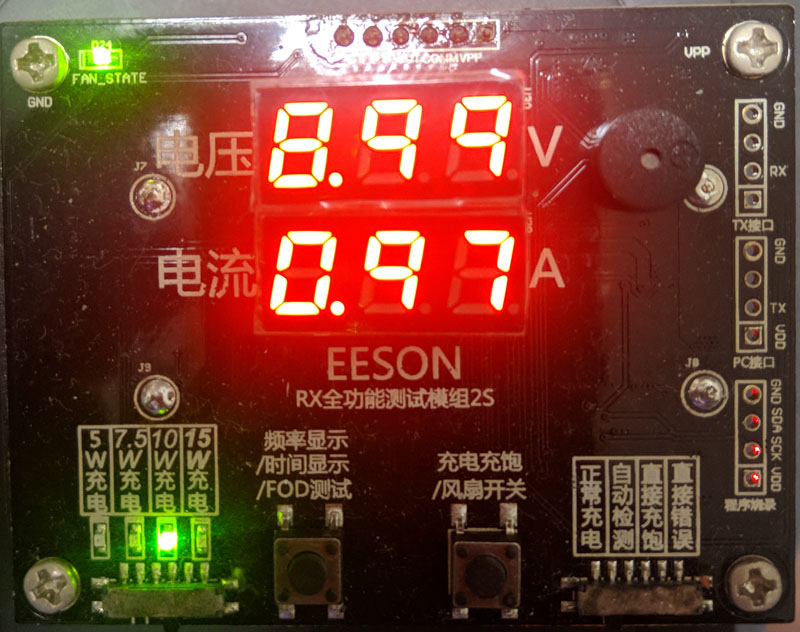

測試10W無線充電盤也可以正常運作


結論:
使用者表示,上次使用時把電量用完(用到自行關機),但沒有立即充電,結果過一陣子拿出來用時就已經無法充電。行動電源即使沒有運作,內部電路也會慢慢消耗電池電量,最終會耗盡電池組電量,並導致過放。這次維修的方式是先用小電流建立電池電壓後,再由行動電源接手充電,觀察充電/放電過程時沒有遇到電池組溫度異常以及放電可用率低落的情形(若有溫度/充放電異常表示有電池芯受損),電池組仍可以再使用
因為鋰離子電池沒有記憶效應,行動電源不需要等到電量用完再充電,隨時都可以充,但電量用完時一定要馬上充電,不可以放置,避免內部電池過放。另外未使用的行動電源,也要定期拿出來檢查電量,若電量下降就要進行補充

報告完畢,謝謝收看
