一部奇美TL-55A500,因為當作資訊看板,24小時開機,雖然放在冷氣房內,背光LED還是下課了,故障就是螢幕啟動時背光點不亮且還微微閃爍
下圖為面板已經移除,直下式(燈箱式)背光結構,LED燈條分成兩區,只有一區會亮,背光驅動電路因為偵測到燈珠電流異常所以呈現閃爍輸出


使用的一體板,整合電源板、背光驅動板、信號處理板


使用的面板型號K550WDC1


面板使用的TCON


TCON連接TAB COF的子板,分左右兩片,每片兩條TAB COF連接面板玻璃


面板玻璃取下後,後面就是直下式(燈箱式)背光結構的擴散片/稜鏡片/擴散板


取下擴散片/稜鏡片/擴散板


直下式(燈箱式)背光結構最下方的燈條與反射板


燈條與反射板,每個燈珠前面都有透鏡,把LED點狀光源均勻擴散開來,避免產生單一高亮點


為了避免擴散片/稜鏡片/擴散板因自身重量凹陷下去,設置一些支撐柱

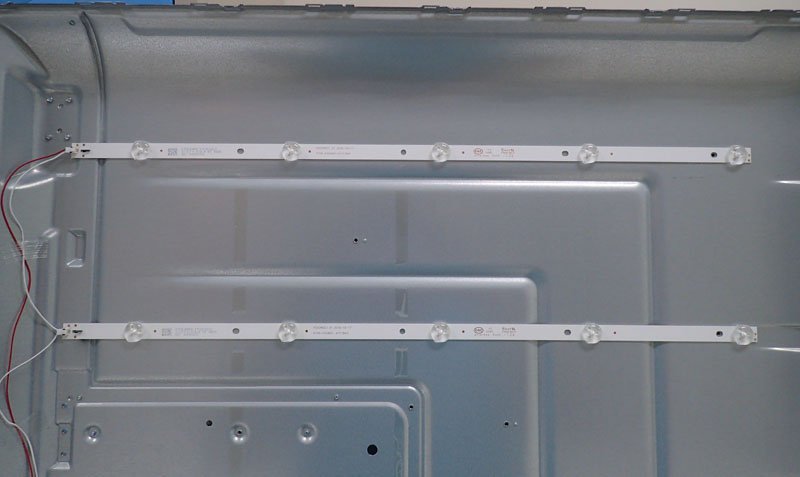

取下反射板後,可清楚看到燈條,總共有八支燈條,分成兩組,每四支燈條串成一組


每個燈條上有五個LED燈珠及擴散透鏡


燈條上的編號


購買新的燈條換上去,原本的燈條是用雙面膠黏在燈箱外殼上,這次買的燈條沒有附雙面膠,因為燈條採用金屬鋁基板,所以嘗試看看在燈條與燈箱背面外殼之間塗上散熱膏,並使用耐熱膠帶加強固定,改善熱量傳導
燈條全部換新並裝上後,嘗試點燈,背光已經可以正常點亮


費了一番功夫,找同事幫忙,把非常脆弱的面板玻璃裝回去,全部線路接好後,接上電源按下開關,奇美的LOGO正常顯示


OSD畫面



結論:
一般家用電視用在24小時開機場合上,即使控制環境溫度,壽命還是會縮短,這次燈條換好以後,會把背光亮度調低,並測試看看改良的散熱是否會發揮效用
大尺寸面板玻璃十分脆弱,與背光模組分離時要特別小心,若把面板用傷/用破就回不去了,也要注意不要損傷到連接面板玻璃的TAB COF,這裡弄壞也是整組報銷

報告完畢,謝謝收看
