特色:
●通過80PLUS白金認證,典型效率達92%,降低廢熱產生,節省電能消耗及電費支出
●全模組化設計,使用黑色帶狀模組化線組,安裝便捷,整線輕鬆
●Off-Wet三防科技,提供防潮、防塵、防腐蝕保護,即使在95%相對濕度(未結露)下仍可正常運作
●相容ATX12V V2.52,提供3個EPS 8P/EPS 4+4P處理器電源接頭,支援Intel/AMD最新處理器/主機板平台
●全橋LLC諧振轉換、12V同步整流及3.3V/5V/-12V DC-DC轉換設計,使12V可用功率最大化,並改善交叉調整率
●採用13.5公分FDB軸承風扇,搭配智慧風扇控制,使用者可切換風扇常時溫控運轉或是30%負載下停止運轉
●單路12V設計,提供OCP/OVP/UVP/SCP/OPP/OTP保護
●採用全日系105℃電容,APFC電容使用450V耐壓型號,加強可靠度及耐用度,並提供十年產品保固

輸出接頭數量:
ATX20+4P:1個
EPS 8P:1個
EPS 4+4P:2個
PCIE 6+2P:8個
SATA:14個
大4P:5個
小4P:1個

▼外盒正面左上有商標,左下有80PLUS白金認證及特色圖示,中間有產品外觀圖,中間下方有產品名稱,右下有特色圖示及輸出功率


▼外盒背面左上有商標,右上有產品名稱及輸出功率,中間有內部結構圖及各部英文說明,左下有80PLUS白金認證、安規認證、製造商資訊、條碼

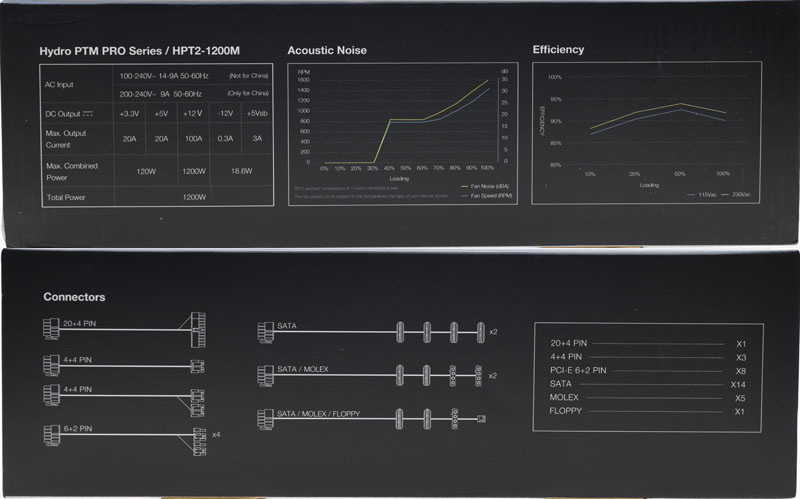

▼外盒上/下側面有輸入電壓/電流/頻率、各組最大輸出電流/功率、總輸出功率、輸出功率百分比VS風扇轉速/噪音圖表、轉換效率圖表、模組化線材配置圖、輸出接頭數量表


▼外盒左/右側面有商標、產品名稱、輸出功率、隨附交流電源線插頭種類、加州65號法案警告貼紙、官方網址

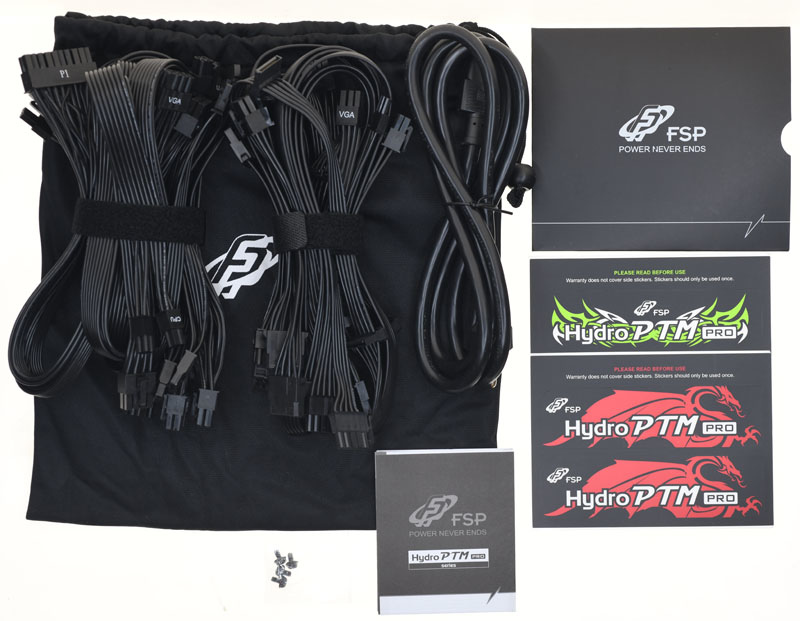

▼包裝內容除了電源本體外,隨附配件有模組化線材/魔鬼氈整線帶、交流電源線、印有商標的收納用黑色束口袋、固定螺絲、說明書、兩種顏色及圖樣的側面裝飾貼紙


▼本體外殼使用黑色粉體烤漆處理

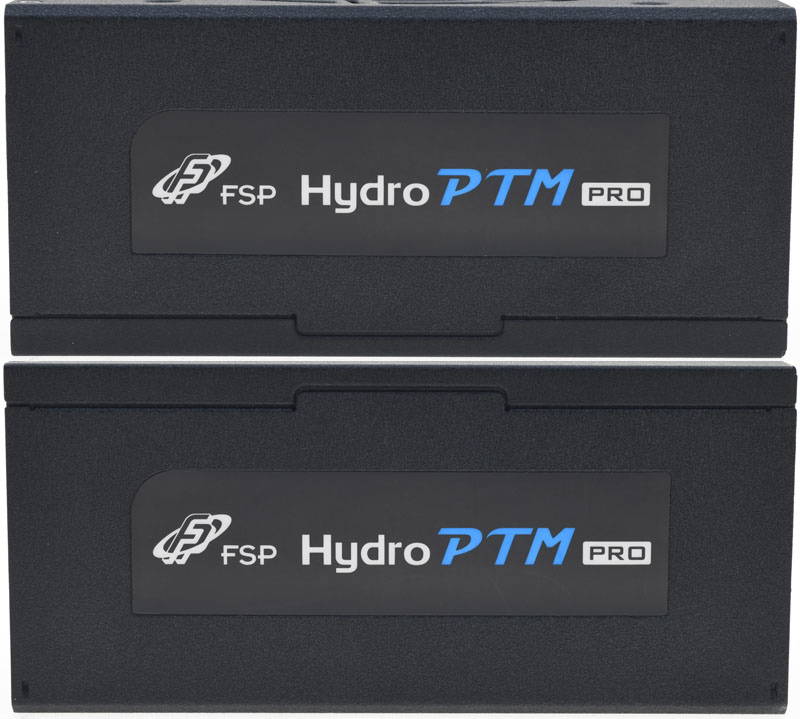

▼電源側面有商標及產品名稱裝飾貼紙,使用者也可以依喜好自行貼上配件隨附的兩款裝飾貼紙

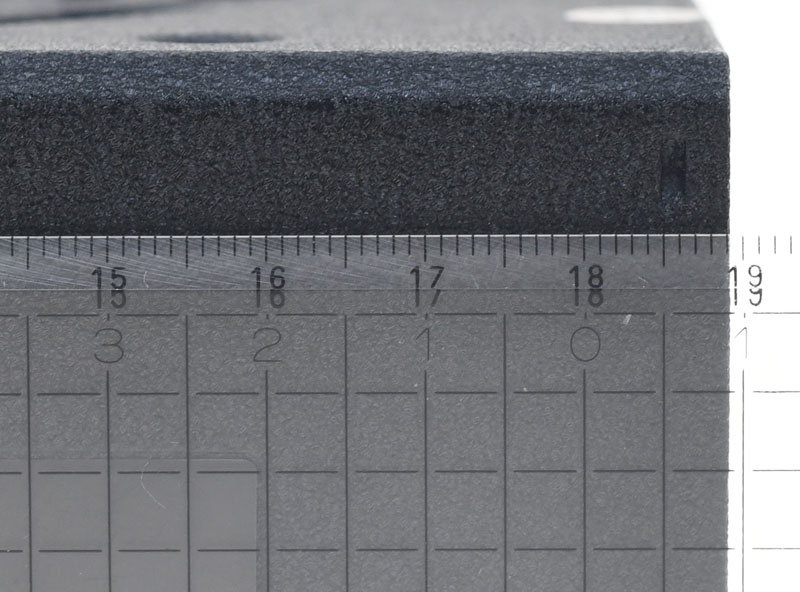

▼電源本體長度達189mm

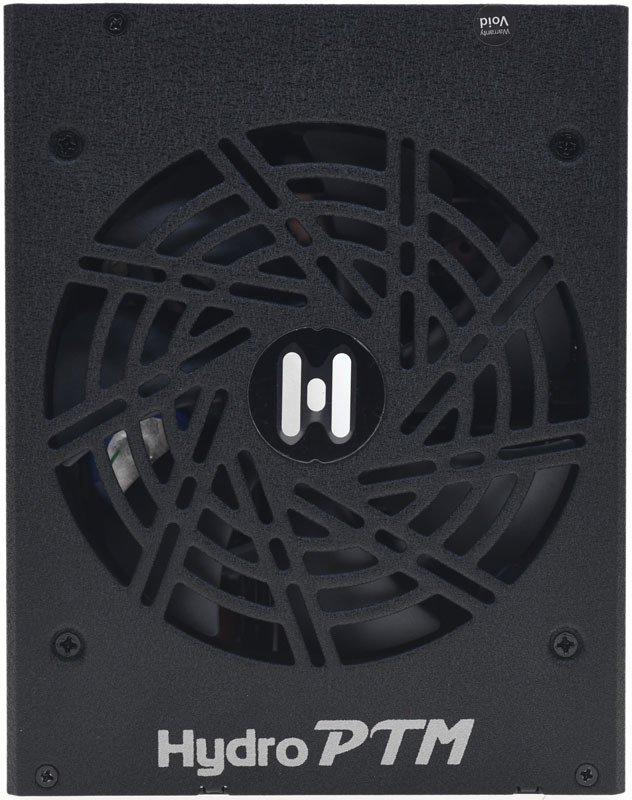

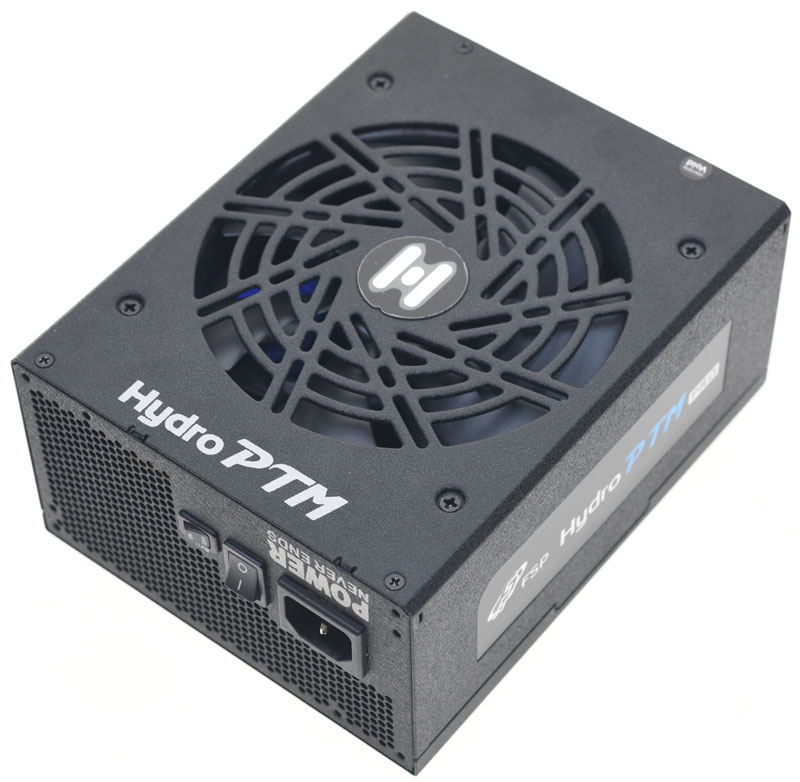

▼風扇護網直接沖壓在外殼上,中央有H標誌銘牌,護網下方印上Hydro PTM字樣

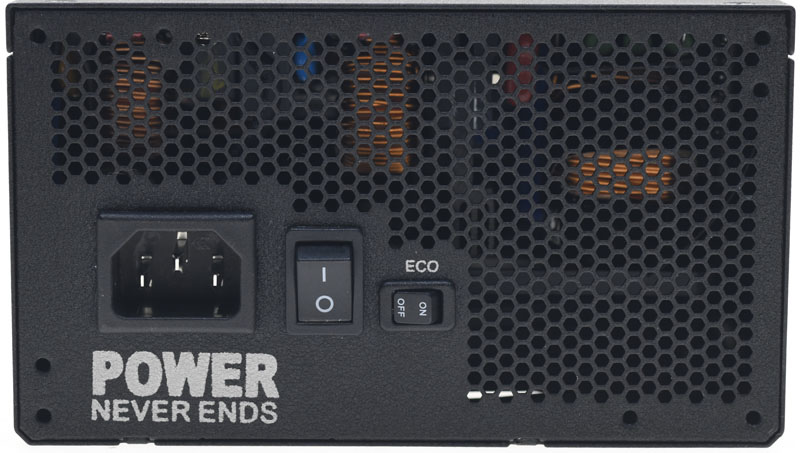

▼出風口處設置正反向安裝兩組安裝螺絲孔,並設有交流輸入插座、電源總開關與風扇ECO開關,交流輸入插座下印上POWER NEVER ENDS字樣,風扇ECO開關開啟(ON)後輸出30%以下風扇將停止運轉,風扇ECO開關關閉(OFF)後風扇將常時溫控運轉

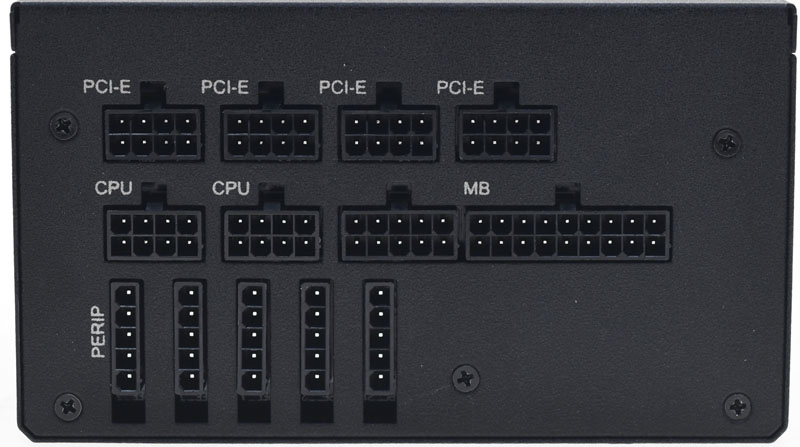

▼模組化線組輸出插座,使用白色字體標示連接裝置名稱

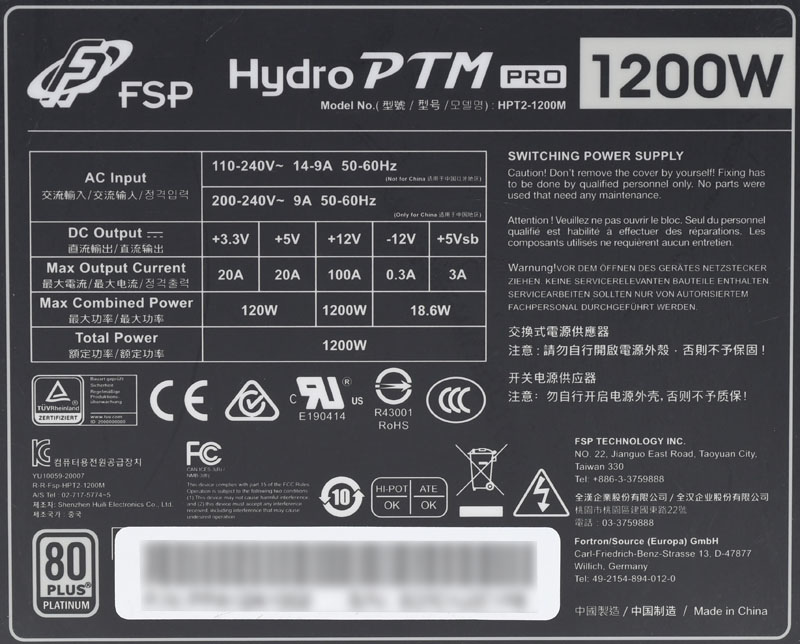

▼本體背面的規格標籤,上面印上FSP商標、產品名稱、型號、輸出功率、輸入電壓/電流/頻率、各組最大輸出電流/功率、總輸出功率、警告訊息、安規認證、製造商資訊、80PLUS白金認證、條碼、產地


▼一組長度59公分黑色帶狀模組化線路,提供1個ATX20+4P接頭

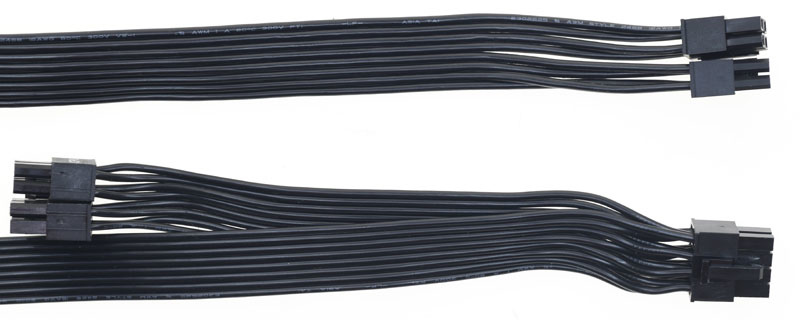

▼兩組處理器電源黑色帶狀模組化線路,其中一組長度70公分,提供1個EPS 4+4P接頭,另一組提供1個EPS 8P及1個EPS 4+4P接頭,至第一個接頭線路長度為70公分,接頭間線路長度為15公分

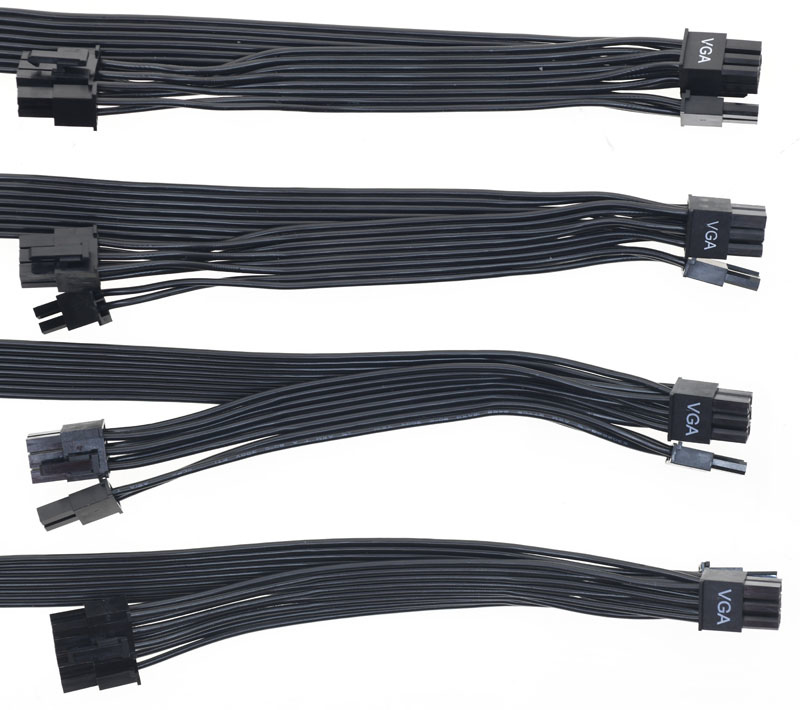

▼四組顯示卡電源黑色帶狀模組化線路,每組提供2個PCIE 6+2P接頭,其中兩組至第一個接頭線路長度為65公分,另外兩組至第一個接頭線路長度為50公分,四組接頭間線路長度均為15公分

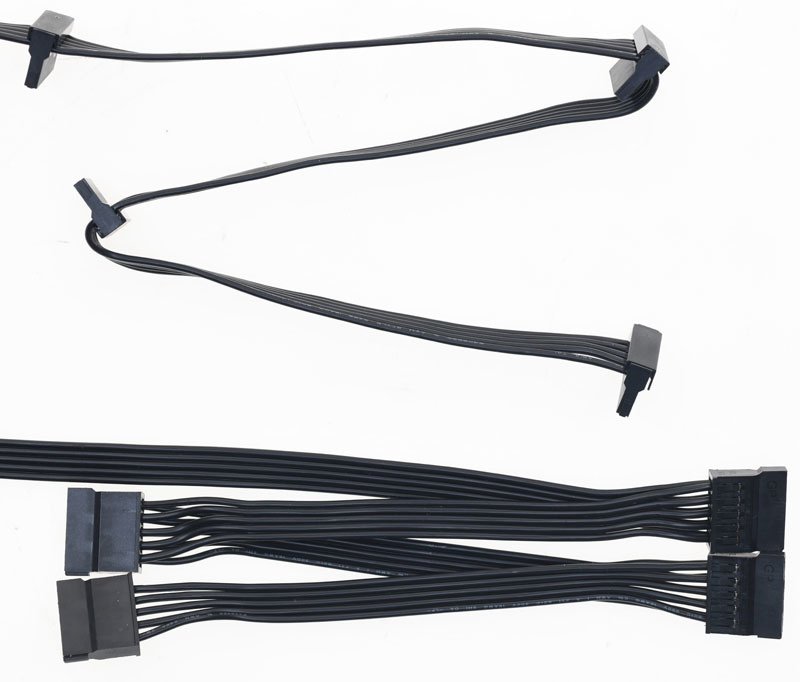

▼兩組SATA接頭黑色帶狀模組化線路,一組提供4個直角SATA接頭,至第一個接頭線路長度為51公分,接頭間線路長度為15.5公分;一組提供4個直式SATA接頭,至第一個接頭線路長度為50公分,接頭間線路長度為15.5公分

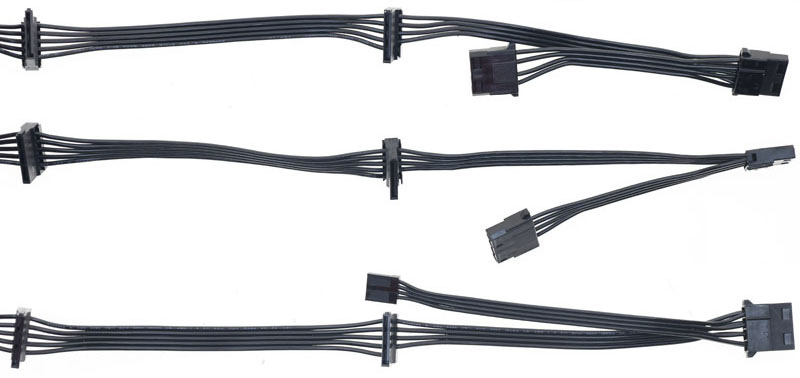

▼三組大4P/小4P/SATA接頭混搭黑色帶狀模組化線路,其中兩組提供2個直角SATA接頭及2個大4P接頭,至第一個接頭線路長度為50公分,前三個接頭間線路長度為15.5公分,最末端大4P接頭線路長度為10公分;另外一組提供2個直角SATA接頭、1個大4P接頭及1個小4P接頭,至第一個接頭線路長度為50公分,接頭間線路長度為15.5公分

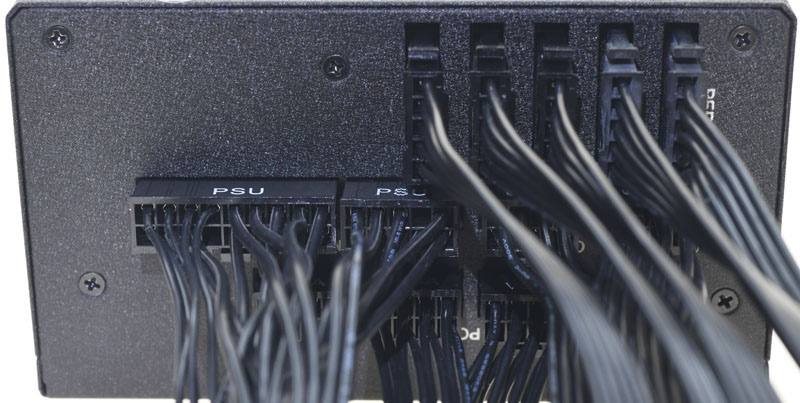

▼將所有模組化線路插上的樣子


▼FSP Hydro PTM PRO 1200W內部結構及使用元件說明簡表


▼內部結構圖,FSP Hydro PTM PRO 1200W採用APFC、全橋諧振(FB-LLC)、二次側12V同步整流,並經由DC-DC轉換3.3V/5V/-12V

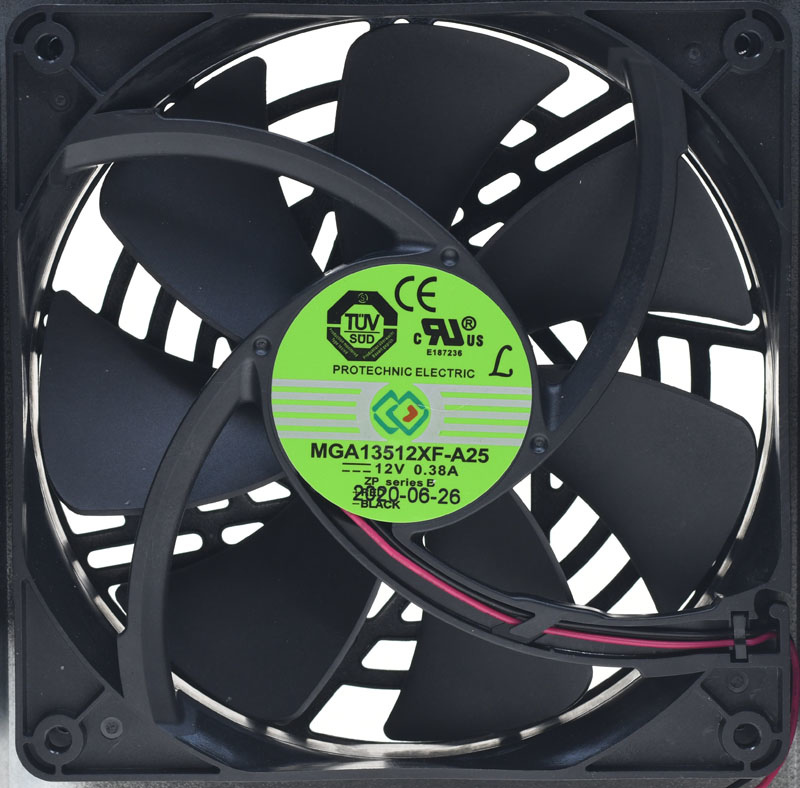

▼使用PROTECHNIC ELECTRIC MGA13512XF-A25 12V/0.38A FDB軸承二線式風扇

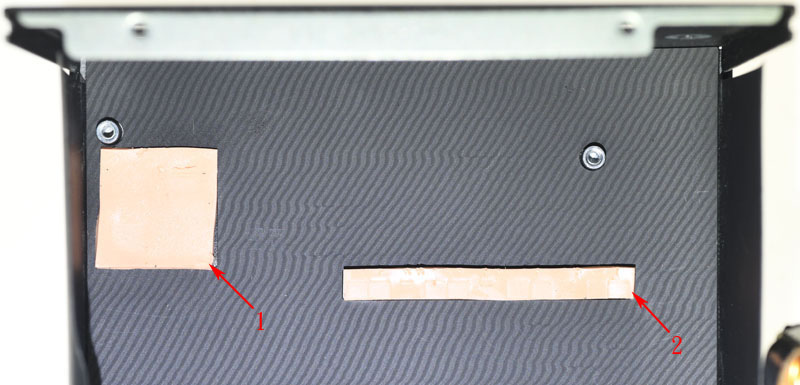

▼電路板背面與外殼之間有絕緣隔板,並在輔助電源電路區(箭頭1)及二次側12V同步整流元件區(箭頭2)開洞及貼上導熱墊片,使元件熱量可以傳導至外殼協助散熱

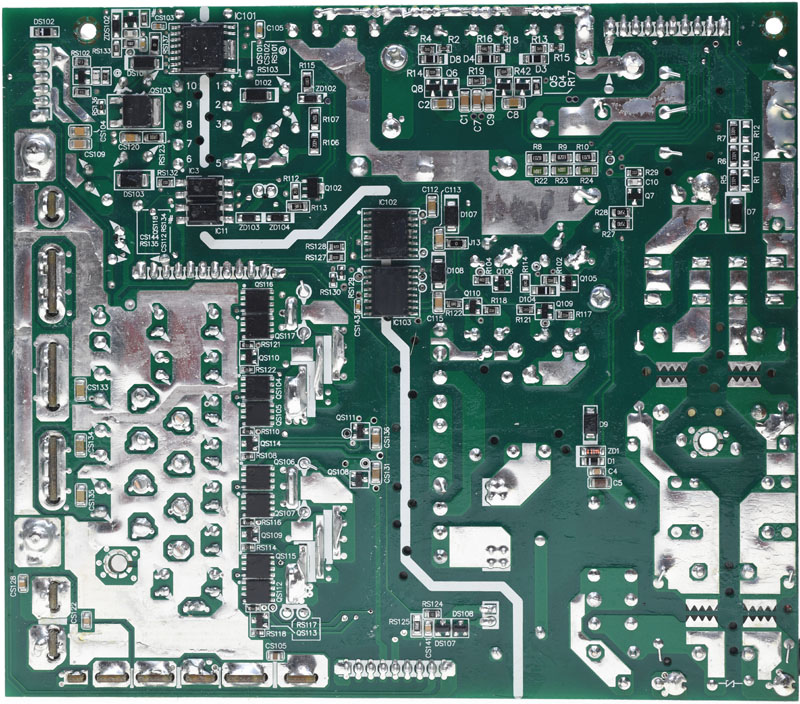

▼電路板背面焊點整體做工良好,大電流線路有額外敷錫處理,表面塗佈三防塗料,提供防潮/防塵/防腐蝕保護

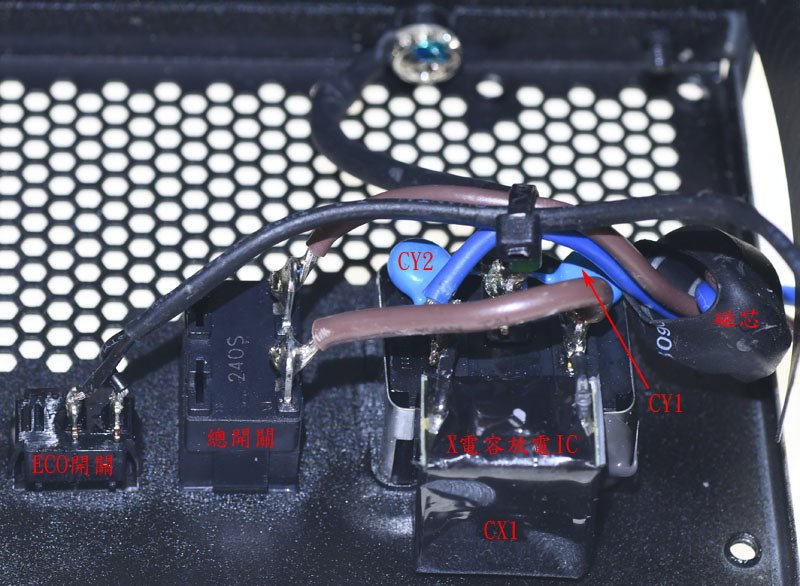

▼交流輸入插座後方焊點加上1顆X電容及2顆Y電容,X電容底部加上X電容放電IC電路板後整個用黑色聚酯薄膜膠帶包覆,交流線磁芯及風扇ECO開關線路有包覆套管,交流輸入插座、總開關與風扇ECO開關焊點處都未包覆套管

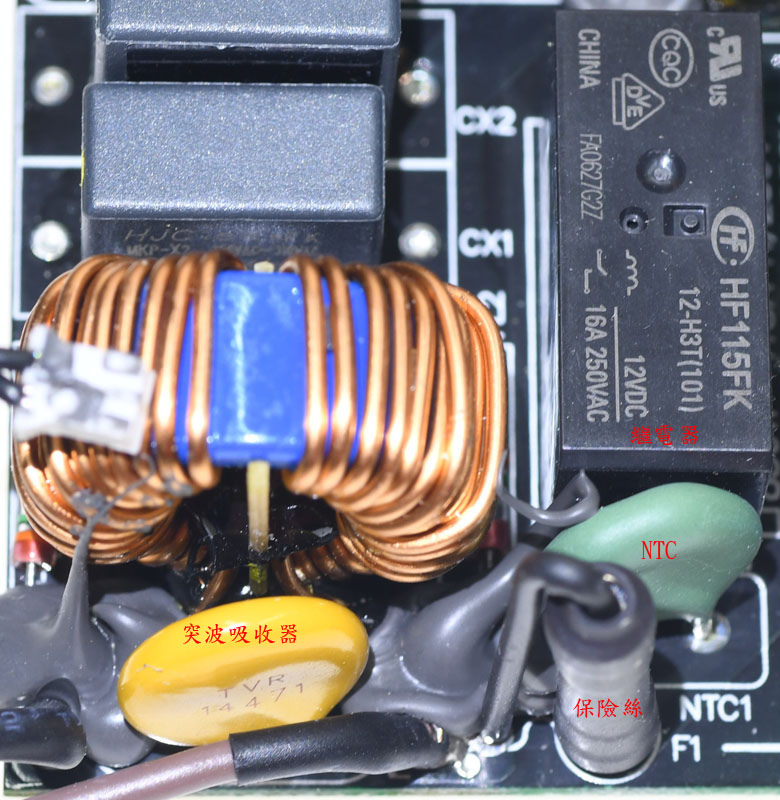

▼電路板交流輸入端線路焊接處有點膠固定,直立安裝保險絲有包覆套管,突波吸收器沒有包覆套管,保險絲後方的NTC熱敏電阻用來抑制輸入湧浪電流,在電源啟動後會使用繼電器將其短路,去除NTC所造成的功耗損失

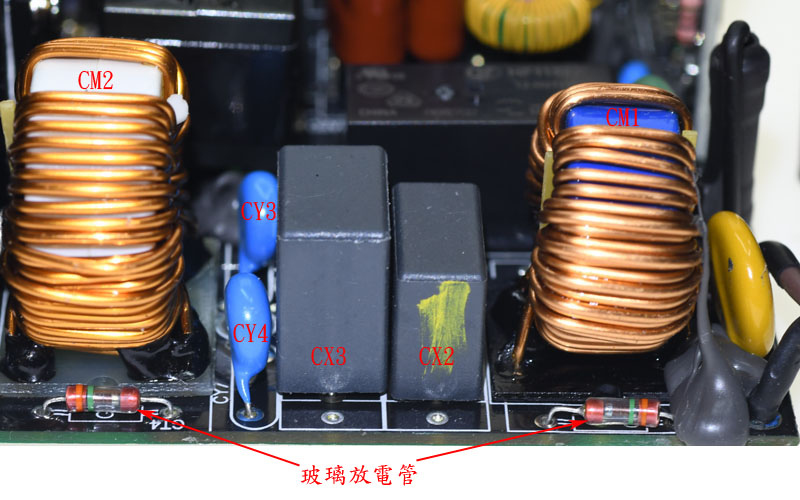

▼EMI濾波電路有2個共模電感,2個X電容,2個Y電容,每個共模電感底部有2支玻璃放電管,共有4支

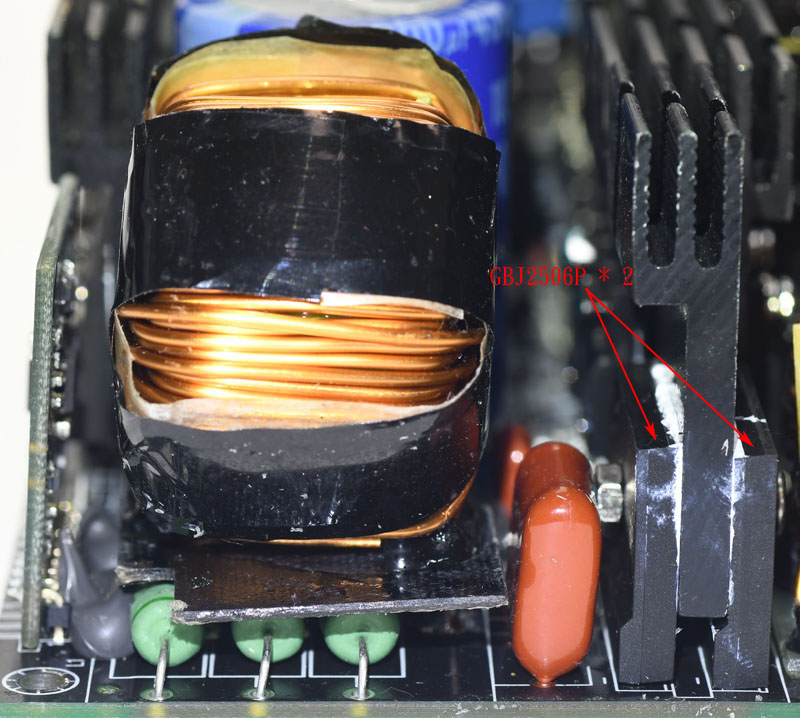

▼散熱片安裝2顆GBJ2506P橋式整流器,左側的環形APFC電感外面黑色聚酯薄膜膠帶包覆成X字樣,APFC電感底部有3支電流取樣用電阻

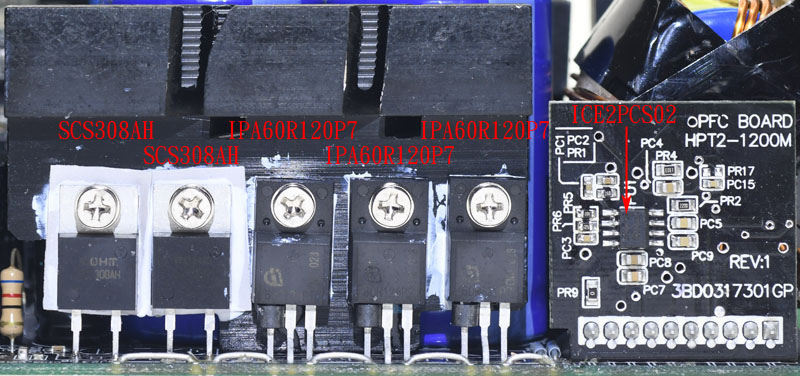

▼裝在散熱片上的APFC功率元件,使用3顆Infineon IPA60R120P7全絕緣封裝Power MOSFET及2顆Rohm SCS308AH二極體,散熱片右側子卡上有Infineon ICE2PCS02 PFC控制器

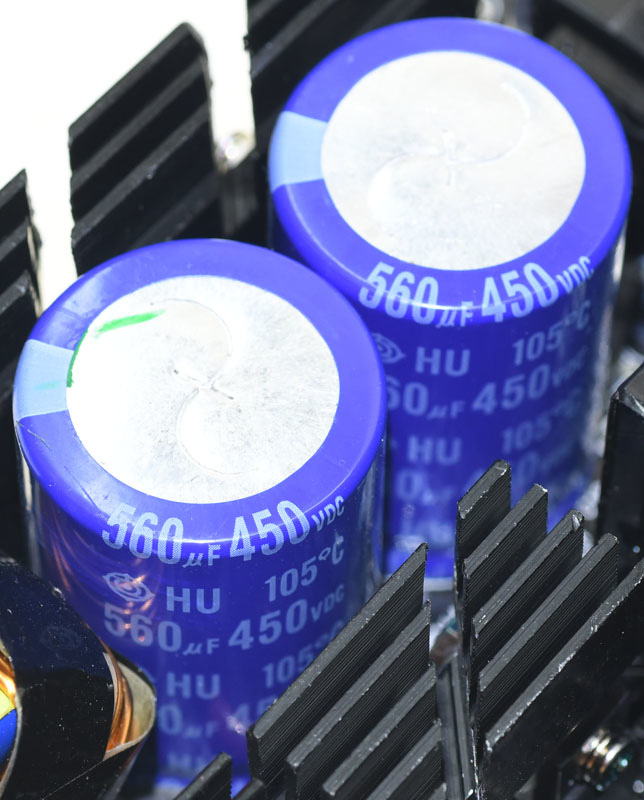

▼APFC電容採用2顆Hitachi AIC 450V 560µF HU系列105℃電解電容並聯組合

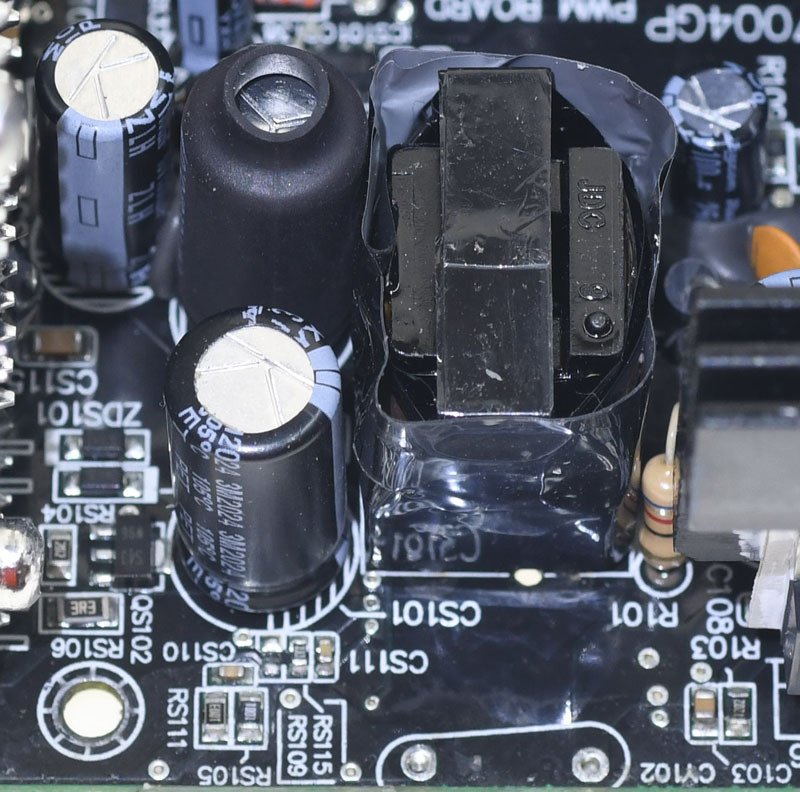

▼輔助電源電路變壓器外面包覆黑色聚酯薄膜膠帶,其中1顆電解電容外包覆套管

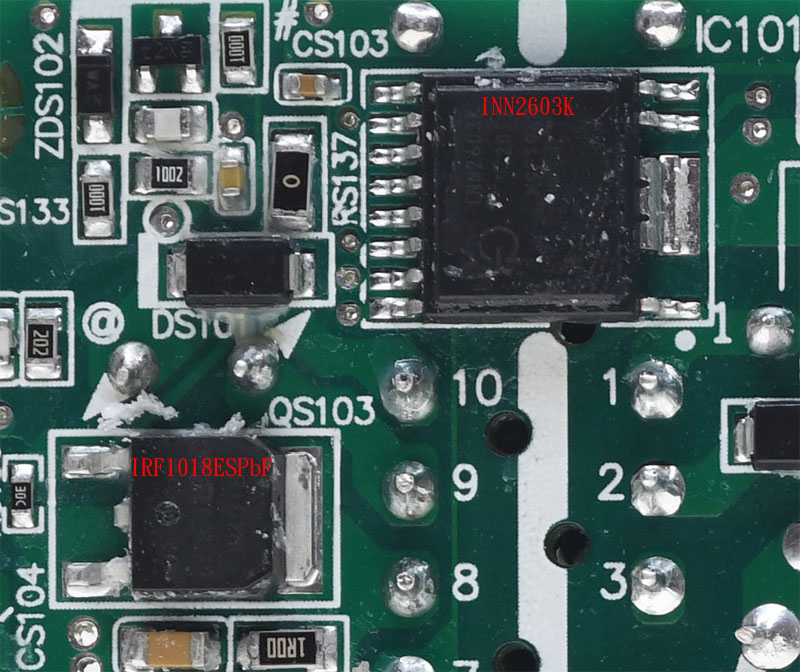

▼輔助電源電路一次側使用Power Integrations InnoSwitch-EP INN2603K整合式電源IC,整合一次側功率元件、PWM及二次側同步整流控制。輔助電源電路二次側同步整流功率元件為Infineon(原International Rectifier)IRF1018ESPbF MOSFET


▼全橋LLC諧振轉換器一次側採用4顆ST STF26NM60N全絕緣封裝Power MOSFET


▼安裝在子卡上的12V功率級控制核心,採用Champion CM6901T2X SLS(SRC/LLC+SR)諧振控制器,控制一次側全橋LLC諧振轉換器及二次側12V同步整流

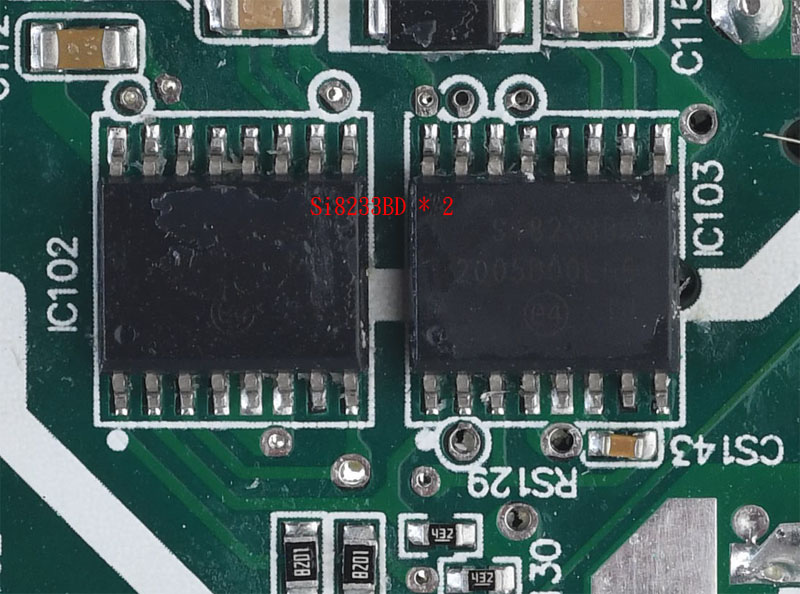

▼電路板背面有2顆SILICON LABS Si8230BD高/低端隔離驅動IC,其隔離絕緣電壓可達到5KV,用來取代隔離驅動變壓器,作為CM6901T2X控制器與一次側全橋LLC諧振轉換器MOSFET之間隔離驅動的橋樑

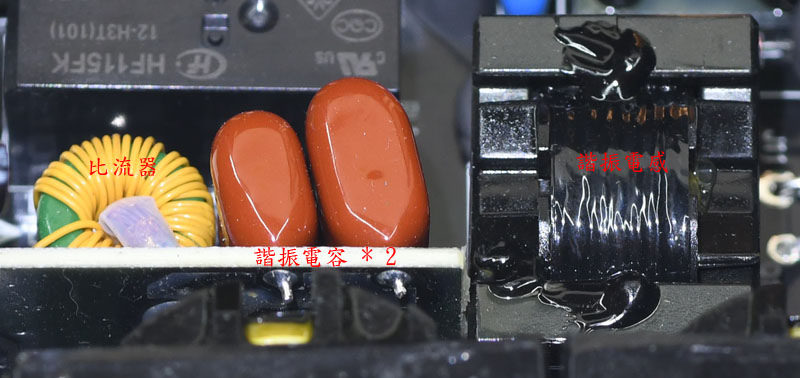

▼1個諧振電感與2個諧振電容組成一次側LLC諧振槽,諧振電容與比流器裝在子卡上


▼2顆12V功率級主變壓器

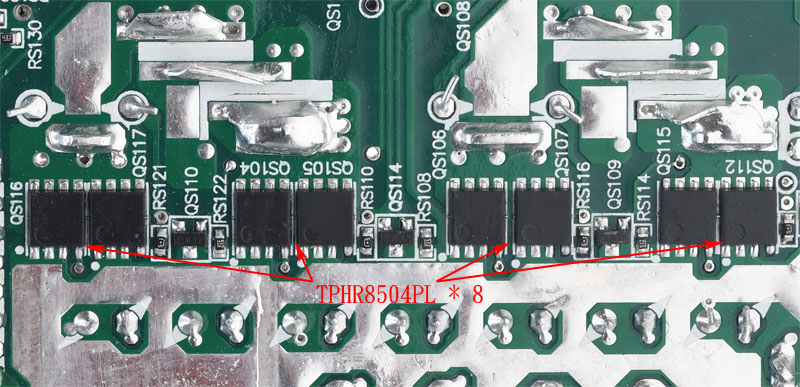

▼安裝在電路板背面的12V同步整流功率元件,採用8顆TOSHIBA TPHR8504PL MOSFET組成全波同步整流電路,並透過焊點將熱量傳遞至正面金屬板散熱

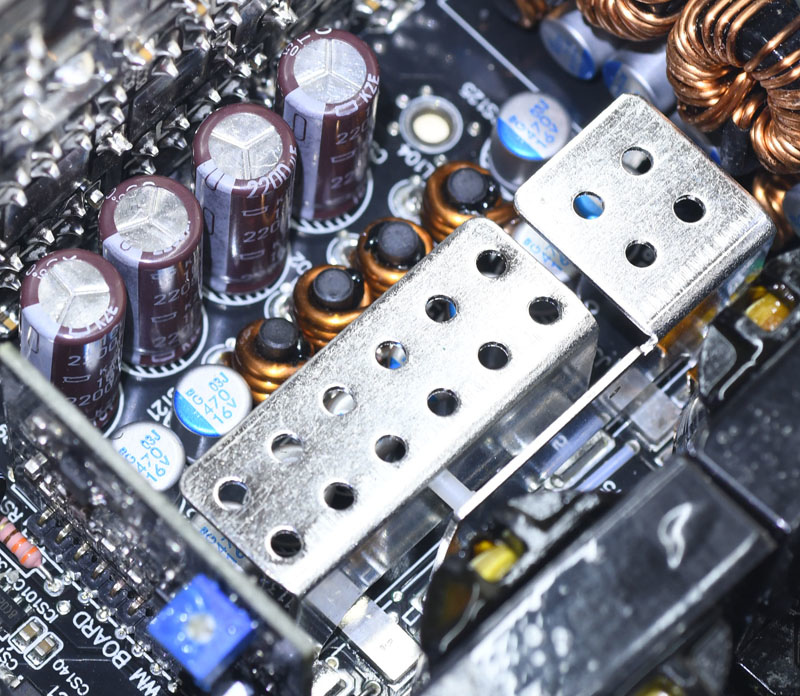

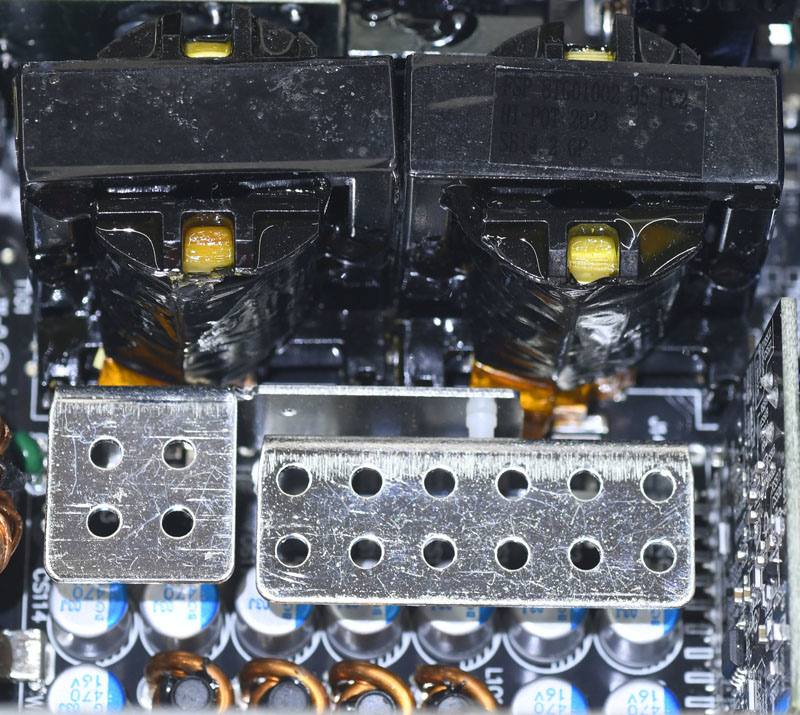

▼12V輸出濾波電路,金屬板作為電流傳導路徑兼散熱片使用,10顆Nippon Chemi-con固態電容位於金屬板下方主電路板上,旁邊還有4個電感與4顆Nippon Chemi-con電解電容

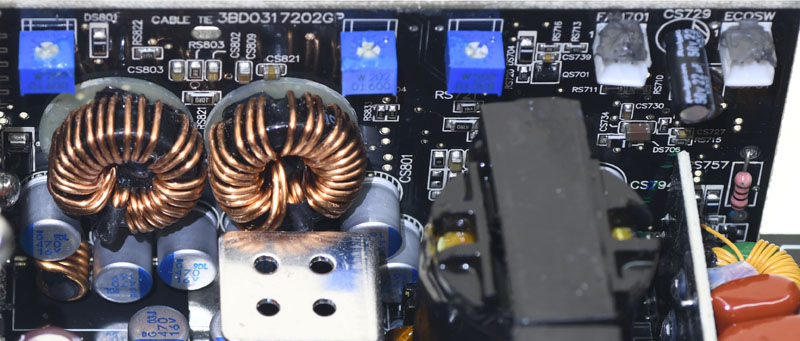

▼3.3V/5V的DC-DC電路、電源管理與風扇控制電路共用一片子卡,上方有環形電感及Nippon Chemi-con固態電容

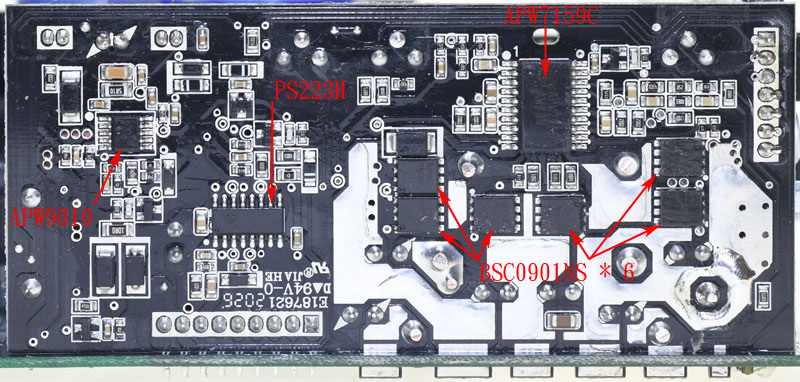

▼子卡背面右側Anpec APW7159C雙通道同步降壓PWM控制器負責控制3.3V/5V功率級,3.3V/5V功率級每組採用3顆Infineon BSC0901NS MOSFET,組合方式為1HS+2LS。子卡背面左側為電源管理與風扇控制電路,SITI PS223H電源管理IC負責監控輸出電壓/電流,並接受PS-ON信號控制及產生Power Good信號。APW9010為風扇轉速控制IC


▼模組化輸出插座板背面敷錫增加載流能力,並加上SMD MLCC積層陶質電容強化濾波/退耦效果,未加上絕緣片

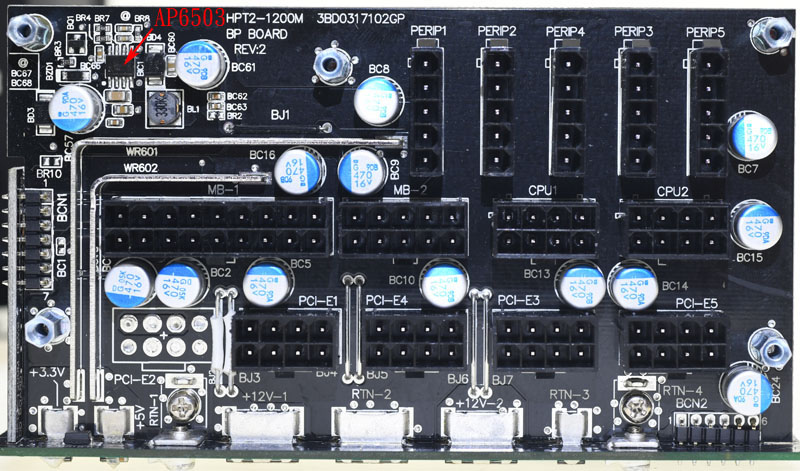

▼模組化輸出插座板與主電路板相連處的實心金屬板提供電流導通路徑及結構補強,插座之間有增強載流用金屬條/單芯線及輸出濾波/退耦用Nippon Chemi-con固態電容。左上角處有負責轉換-12V電壓的AP6503同步降壓IC

接下來就是上機測試

測試文閱讀方式請參照此篇:電源測試文閱讀小指南

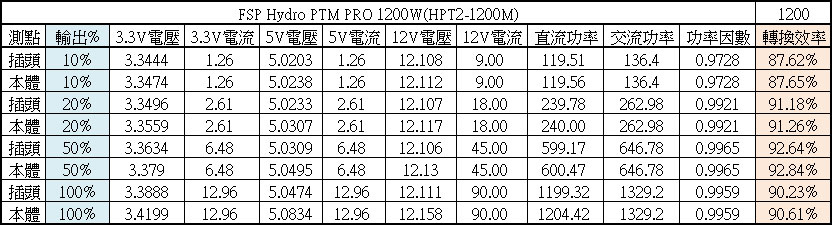

▼FSP Hydro PTM PRO 1200W於20%/50%/100%下效率分別為91.18%/92.64%/90.23%,符合80PLUS白金認證要求20%輸出90%效率、50%輸出92%效率、100%輸出89%效率
從電源本體及線組插頭處測試的電壓差異,會對效率產生0.03%至0.38%的影響

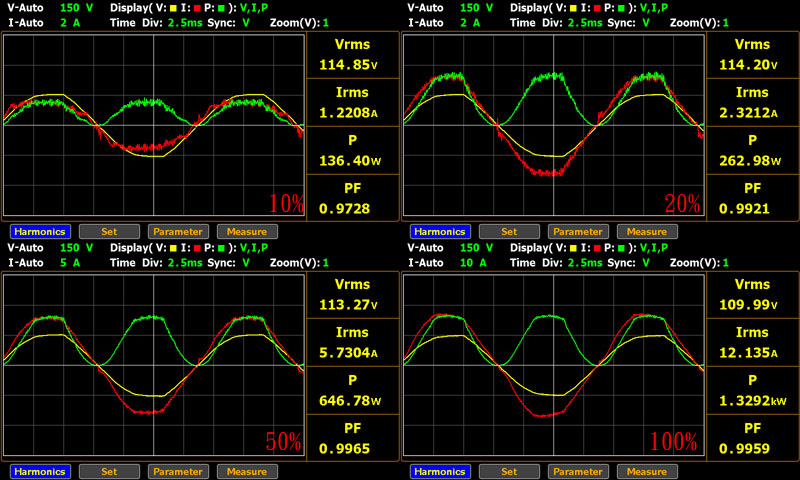

▼FSP Hydro PTM PRO 1200W於50%輸出下功率因數為0.9965,符合80PLUS白金認證要求50%輸出下功率因數需大於0.95的要求

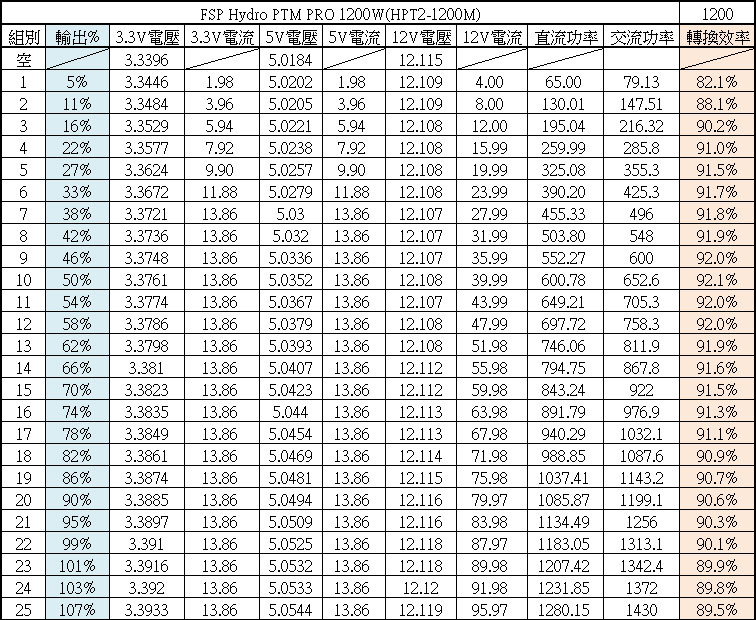

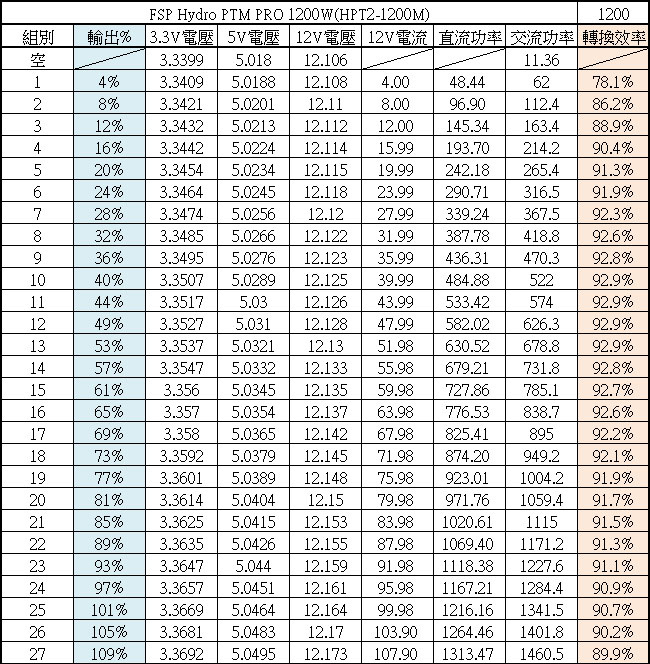

▼進行綜合輸出負載測試,輸出38%時3.3V/5V達到電源供應器標示最大總和功率120W,所以3.3V/5V電流達14A以後就不再往上加,3.3V/5V/12V電壓記錄如下表

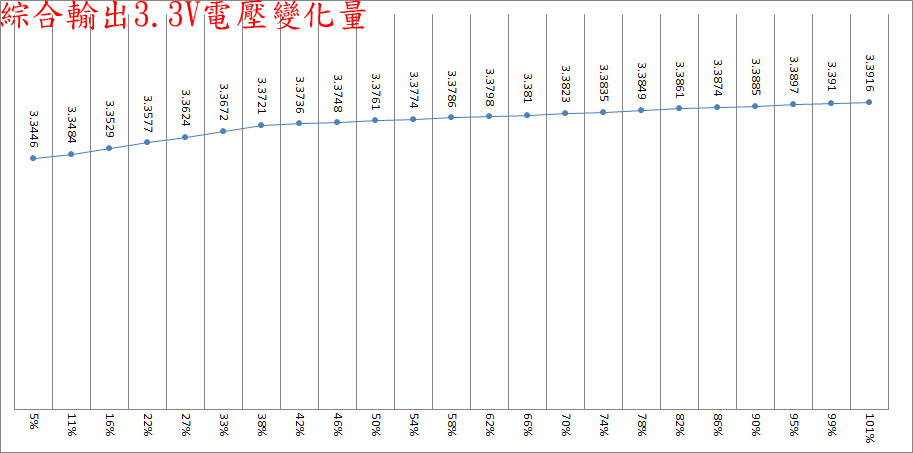

▼綜合輸出5%至101%之間3.3V輸出電壓最高與最低點差異為47mV


▼綜合輸出5%至101%之間5V輸出電壓最高與最低點差異為33mV

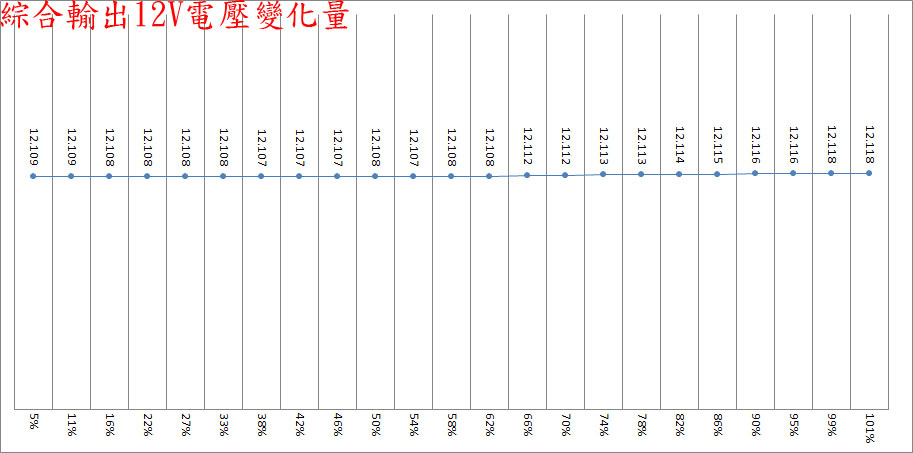

▼綜合輸出5%至101%之間12V輸出電壓最高與最低點差異為11mV

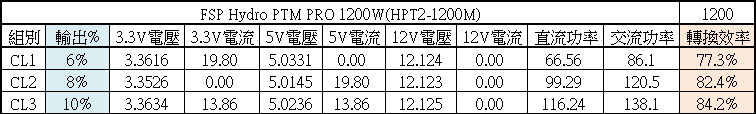

▼偏載測試,這時12V維持空載,分別測試3.3V滿載(CL1)、5V滿載(CL2)、3.3V/5V滿載(CL3)的3.3V/5V/12V電壓變化,並無出現超出±5%範圍情形(3.3V:3.135V-3.465V,5V:4.75V-5.25V,12V:11.4V-12.6V)


▼進行12V輸出負載測試,這時3.3V/5V維持空載,3.3V/5V/12V電壓記錄如下表

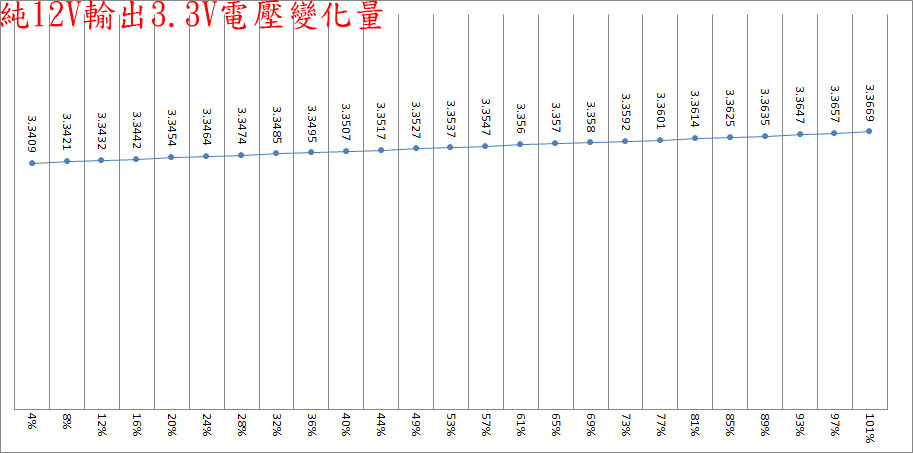

▼純12V輸出4%至101%之間3.3V輸出電壓最高與最低點差異為26mV


▼純12V輸出4%至101%之間5V輸出電壓最高與最低點差異為27.6mV

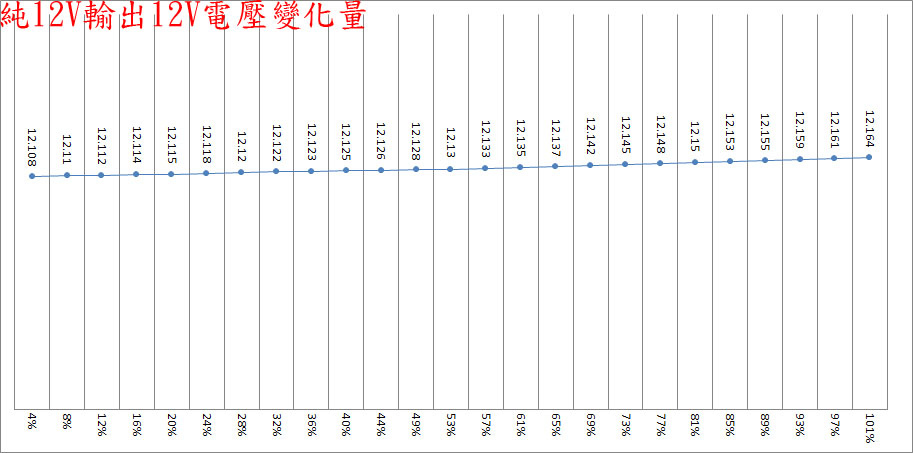

▼純12V輸出4%至101%之間12V輸出電壓最高與最低點差異為56mV

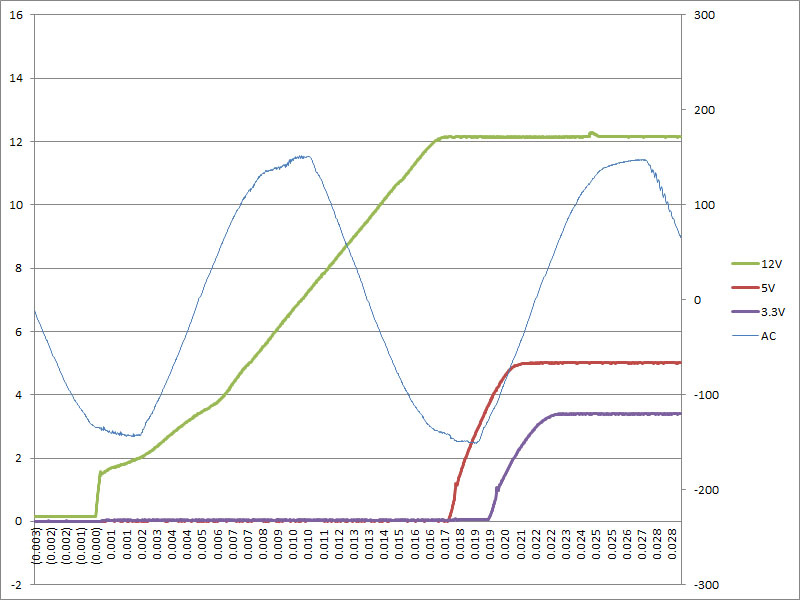

▼電源PS-ON信號啟動後直接3.3V/14A、5V/14A、12V/90A滿載輸出下各電壓上升時間圖,從12V開始上升處當成起點(0.000s)時,12V上升時間為17ms,5V與3.3V上升時間為4ms

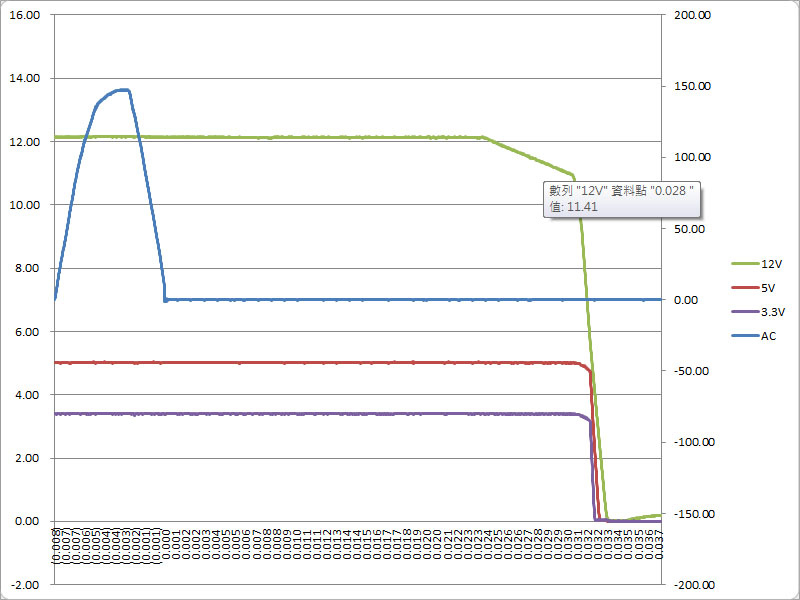

▼3.3V/14A、5V/14A、12V/90A滿載輸出下斷電的Hold-up time時序圖,從交流中斷處當成起點(0.000s)時,12V於24ms後開始壓降,28ms後達5%下限11.4V(如圖片中資料點標籤),通過Intel制定Hold-up time需高於16ms的要求


以下波形圖,CH1黃色波型為動態負載電流變化波型,CH2藍色波形為12V電壓波型,CH3紫色波型為5V電壓波型,CH4綠色波型為3.3V電壓波型

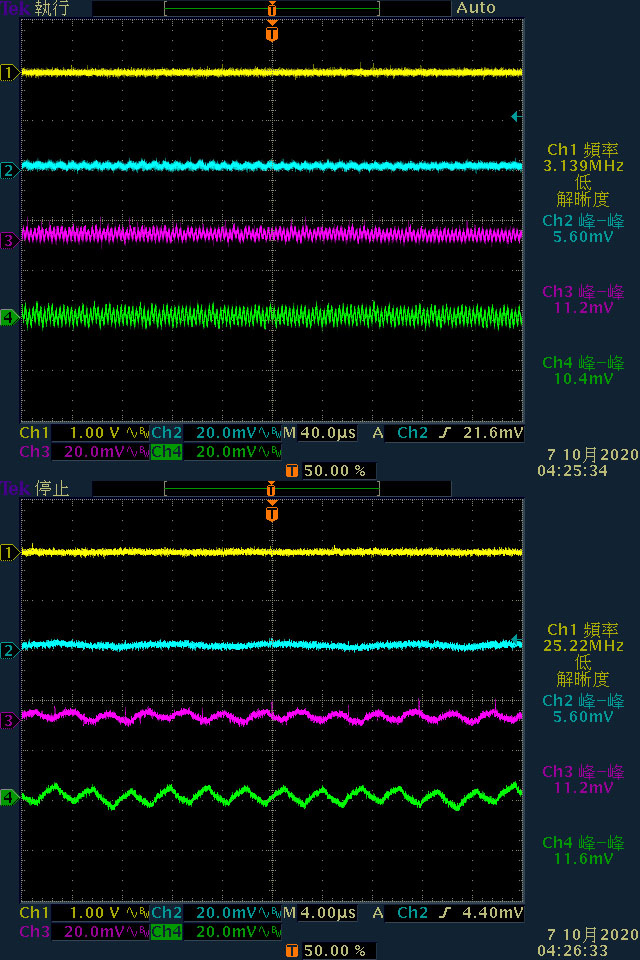

▼當輸出無負載時,12V輸出無明顯漣波

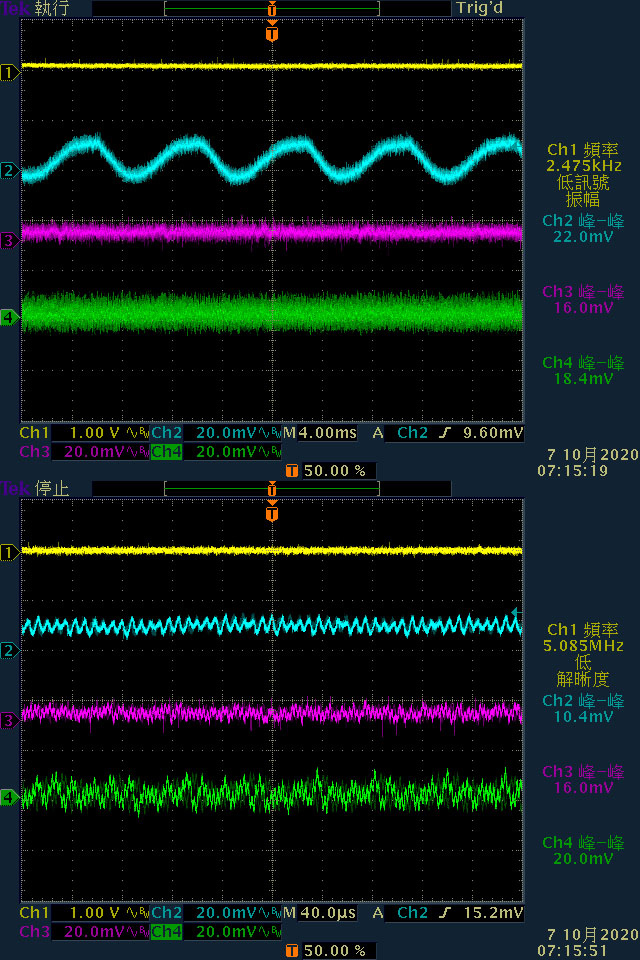

▼於3.3V/14A、5V/14A、12V/90A靜態負載輸出下,12V/5V/3.3V各路低頻漣波分別為22mV/16mV/18.4mV,高頻漣波分別為10.4mV/16mV/20mV

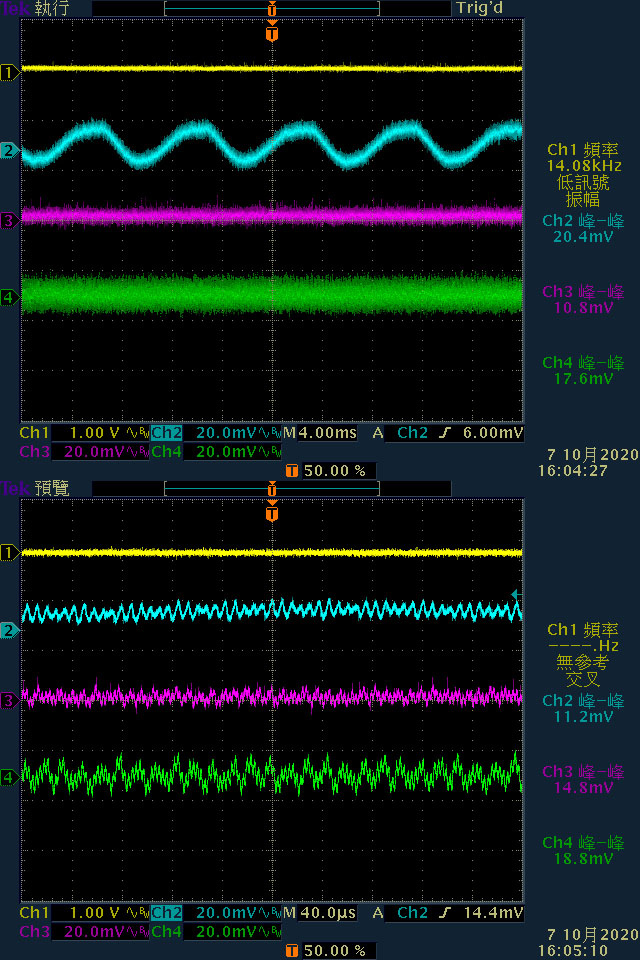

▼於12V/100A靜態負載輸出下,12V/5V/3.3V各路低頻漣波分別為20.4mV/10.8mV/17.6mV,高頻漣波分別為11.2mV/14.8mV/18.8mV

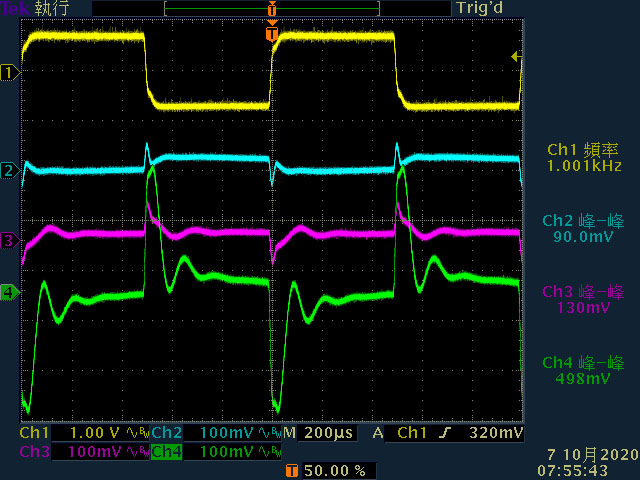

▼3.3V啟動動態負載,變動範圍5A至15A,維持時間500微秒,最大變動幅度498mV,同時造成5V產生130mV、12V產生90mV的變動,3.3V電壓變動高峰處維持時間在280微秒左右

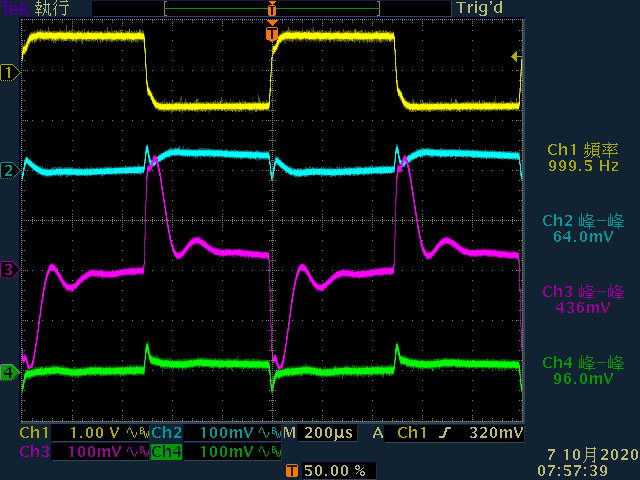

▼5V啟動動態負載,變動範圍5A至15A,維持時間500微秒,最大變動幅度為436mV,同時造成3.3V產生96mV、12V產生64mV的變動,5V電壓變動高峰處維持時間在280微秒左右

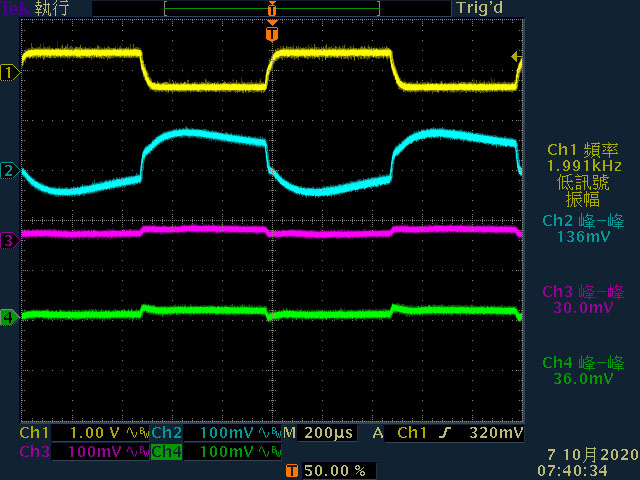

▼12V啟動動態負載,變動範圍5A至25A,維持時間500微秒,最大變動幅度為136mV,同時造成3.3V產生36mV、5V產生30mV的變動

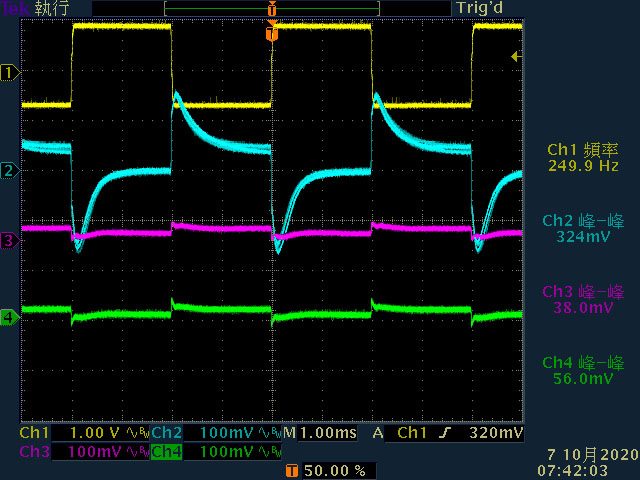

▼12V啟動動態負載,變動範圍5A至50A,維持時間2000微秒,最大變動幅度為324mV,同時造成3.3V產生56mV、5V產生38mV的變動,電壓修正時間在1000微秒

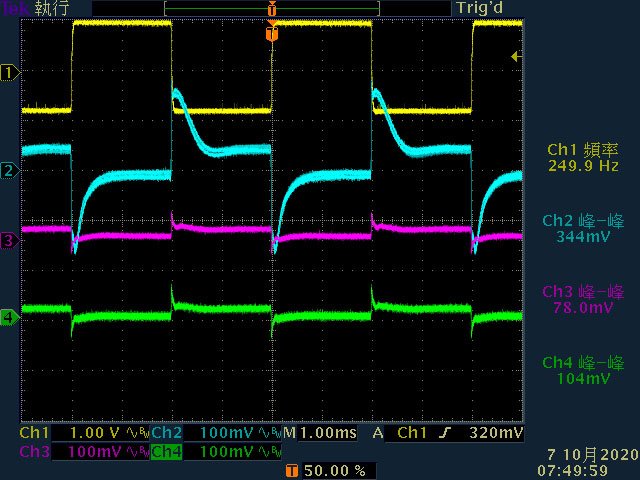

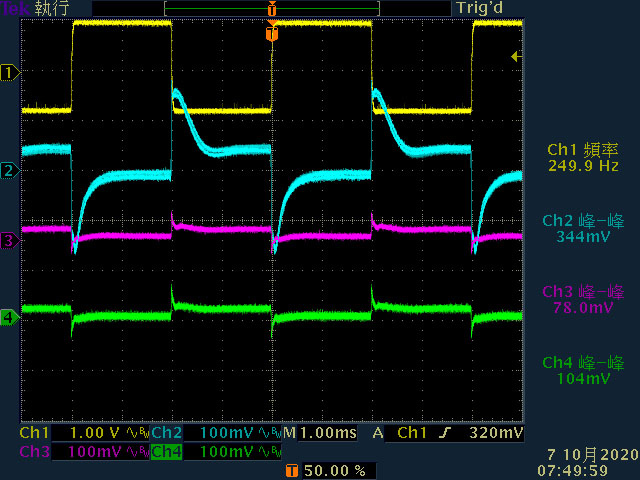

▼12V啟動動態負載,變動範圍50A至100A,維持時間2000微秒,最大變動幅度為344mV,同時造成3.3V產生104mV、5V產生78mV的變動,電壓修正時間在800微秒

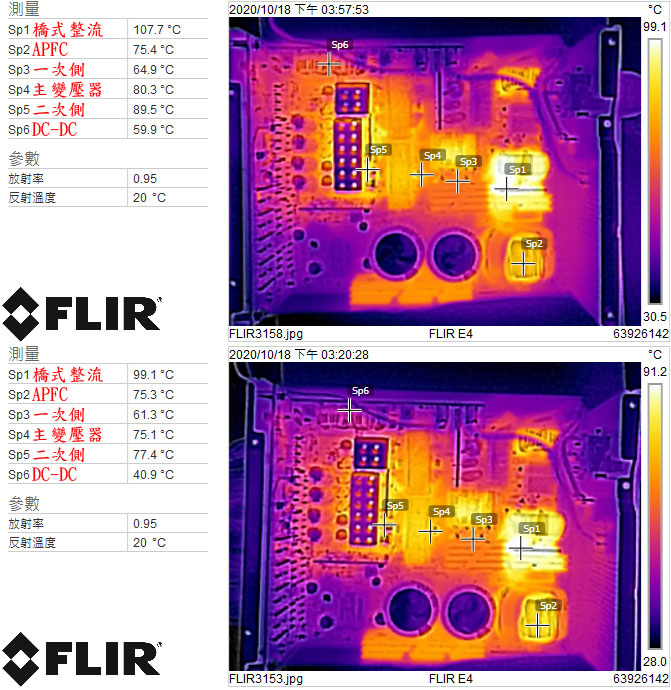

▼綜合輸出101%電源供應器內部紅外線熱影像圖(上),溫度由高而低排列分別是橋式整流107.7℃,二次側89.5℃,主變壓器80.3℃,APFC區75.4℃,一次側64.9℃,3.3V/5V DC-DC區59.9℃
純12V輸出101%電源供應器內部紅外線熱影像圖(下),溫度由高而低排列分別是橋式整流99.1℃,二次側77.4℃,APFC區75.3℃,主變壓器75.1℃,一次側61.3℃,3.3V/5V DC-DC區40.9℃

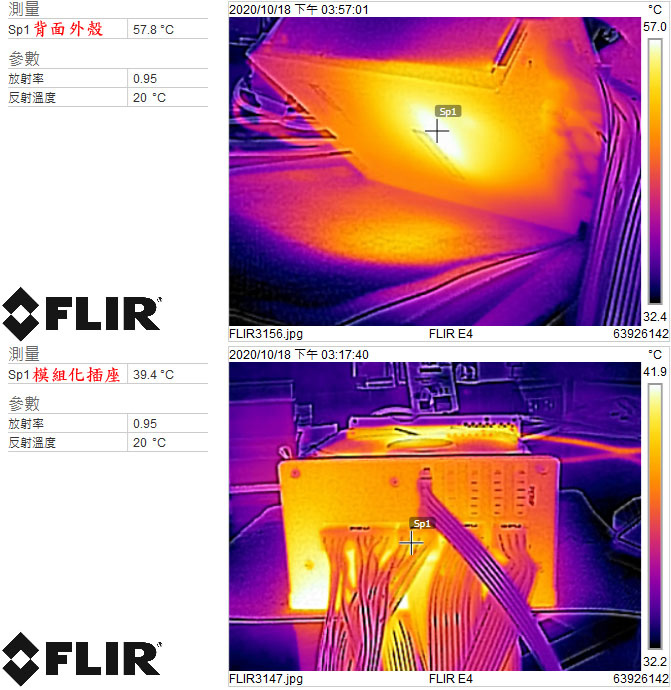

▼電源供應器滿載下,電源供應器背面外殼(上)與模組化插座(下)的紅外線熱影像圖

本體及內部結構心得小結:
◆全模組化設計,搭配全黑帶狀模組化線組,CPU供電提供1個8P及2個4+4P接頭,其中3條週邊裝置用線路為SATA與大/小4P混搭配置,其中1條線組提供1個小4P接頭
◆風扇護網直接沖壓在外殼上
◆交流輸入插座後方加上X/Y電容,交流輸入插座/總開關/風扇ECO開關焊點裸露未包覆套管,交流線磁芯與電路板上保險絲有包覆套管,突波吸收器未包覆套管
◆電路板背面焊點整體做工良好,大電流線路有敷錫處理,電路板表面塗佈三防塗料,提供防潮/防塵/防腐蝕保護
◆採用英飛凌方案APFC,虹冠方案全橋LLC諧振與同步整流輸出12V,並透過DC-DC轉換3.3V/5V/-12V
◆APFC功率元件使用Infineon與Rohm,一次側功率元件使用ST,12V同步整流功率元件使用TOSHIBA,3.3V/5V DC-DC功率元件使用Infineon,-12V DC-DC使用DIODES,APFC與一次側均使用全絕緣封裝MOSFET
◆使用導熱墊片將輔助電源電路與12V同步整流功率元件的熱量傳導至電源外殼,協助散熱
◆內部電容採用Hitachi AIC/Nippon Chemi-con/Rubycon日系品牌

各項測試結果簡單總結:
◆FSP Hydro PTM PRO 1200W於20%/50%/100%下效率分別為91.18%/92.64%/90.23%,符合80PLUS白金認證要求20%輸出90%效率、50%輸出92%效率、100%輸出89%效率
◆FSP Hydro PTM PRO 1200W的功率因數修正,滿足80PLUS白金認證要求輸出50%下功率因數需大於0.95
◆偏載測試,12V維持空載,測試3.3V滿載、5V滿載、3.3V/5V滿載的3.3V/5V/12V電壓變化,均無出現超出±5%範圍情形
◆電源啟動至全負載輸出狀態,12V上升時間為17ms,3.3V/5V上升時間為4ms
◆全負載輸出狀態切斷AC輸入模擬電力中斷,12V於24ms後開始壓降,28ms後達5%下限11.4V,通過Intel制定Hold-up time需高於16ms的要求
◆輸出漣波測試,電源供應器於空載下12V輸出無明顯漣波;於3.3V/14A、5V/14A、12V/90A靜態負載輸出下12V/5V/3.3V各路低頻漣波分別為22mV/16mV/18.4mV;於12V/100A靜態負載輸出下12V/5V/3.3V各路低頻漣波分別為20.4mV/10.8mV/17.6mV
◆動態負載測試,3.3V/5V的最大變動幅度分別為498mV/436mV,3.3V/5V電壓變動高峰處維持時間在280微秒
◆12V動態負載測試,變動範圍5A至25A,維持時間500微秒,最大變動幅度為136mV;變動範圍5A至50A,維持時間2000微秒,最大變動幅度為324mV;變動範圍50A至100A,維持時間2000微秒,最大變動幅度為344mV
◆全負載輸出下,橋式整流有最高溫度,APFC/二次側/主變壓器亦有明顯溫度,二次側透過導熱墊片將部分熱量傳導至背面外殼,使該處溫度也跟著升高

報告完畢,謝謝收看
