WD_BLACK SN750 SE NVMe SSD採用第四代(Gen4)PCIe x4通道，讀取速度最高可達3,600MB/s(500GB/1TB款式)，比上一代產品耗電量低30%，並可透過WD Dashboard軟體進行全面控制，開啟遊戲模式提供最佳化效能，同時監控SSD的效能及健康狀況。WD_BLACK SN750 SE NVMe SSD提供250GB/500GB/1TB三種容量供使用者選擇，均提供5年保固
WD_BLACK SN750 SE NVMe SSD產品規格：
250GB容量型號：WDS250G1B0E-00B3V0
500GB容量型號：WDS500G1B0E-00B3V0
1TB容量型號：WDS100T1B0E-00B3V0
外型規格：M.2 2280
尺寸：80x22x2.38mm
傳輸介面：PCIe4.0 x4(可向下相容PCIe3.0/PCIe2.0)
250GB最高連續讀取速度：3,200MB/s
500GB/1TB最高連續讀取速度：3,600MB/s
250GB最高連續寫入速度：1,000MB/s
500GB最高連續寫入速度：2,000MB/s
1TB最高連續寫入速度：2,830MB/s
250GB寫入壽命(TBW)：200
500GB寫入壽命(TBW)：300
1TB寫入壽命(TBW)：600
作業溫度：0℃至70℃
非作業溫度：-55℃至85℃
保固：5年
▼吊卡式外盒正面以WD_BLACK字樣為底，左上為WD_BLACK產品系列及SN750 SE名稱，中間為外觀圖，右下有容量、GEN4字樣、最高3,600MB/s讀取速度標示
▼外盒背面左上為WD_BLACK產品系列、最高3,600MB/s讀取速度，右上為外觀圖，中間透明視窗可以看到SSD本體上的標籤，下面有五年保固圖示、NVMe標誌、條碼

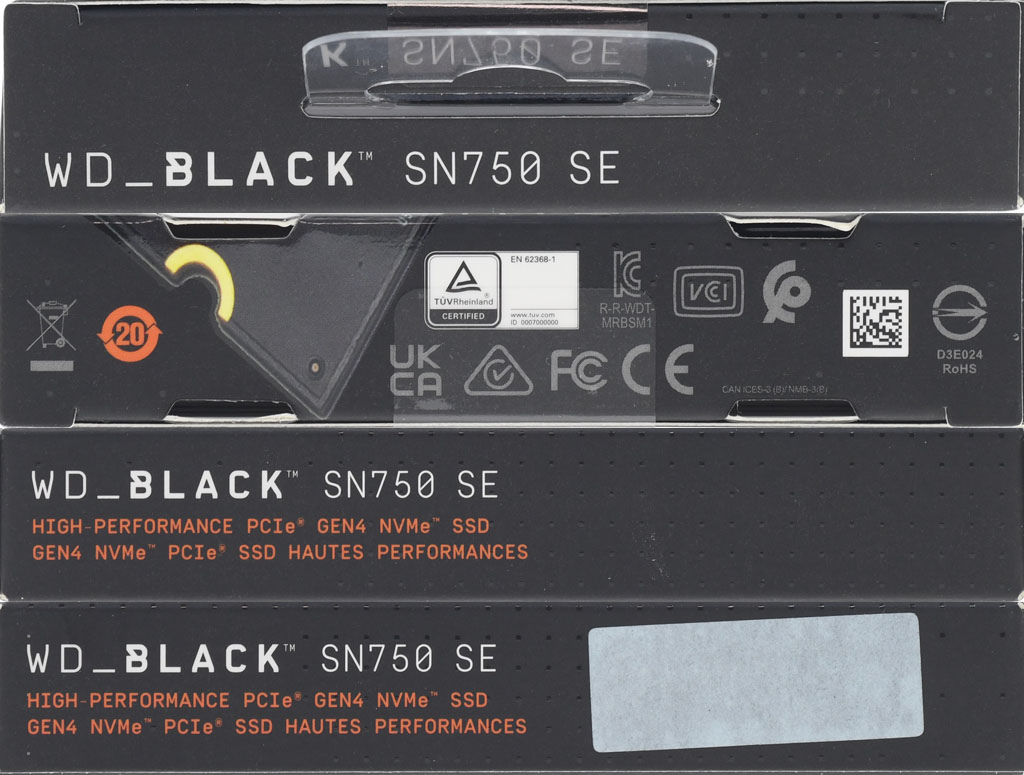

▼外盒上方及左右側面有WD_BLACK產品系列及SN750 SE名稱，外盒下方有認證標章

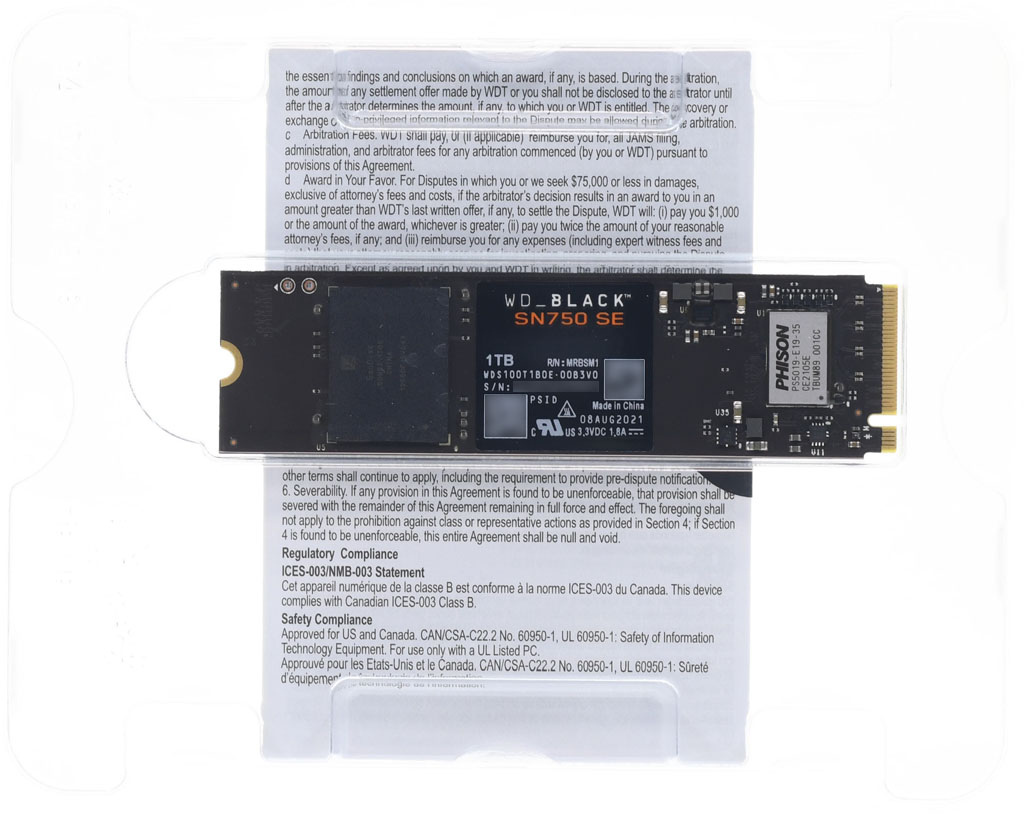

▼包裝內容，WD_BLACK SN750 SE NVMe 1TB SSD裝在透明泡殼內，並隨附一份技術支援及有限保固指南文件

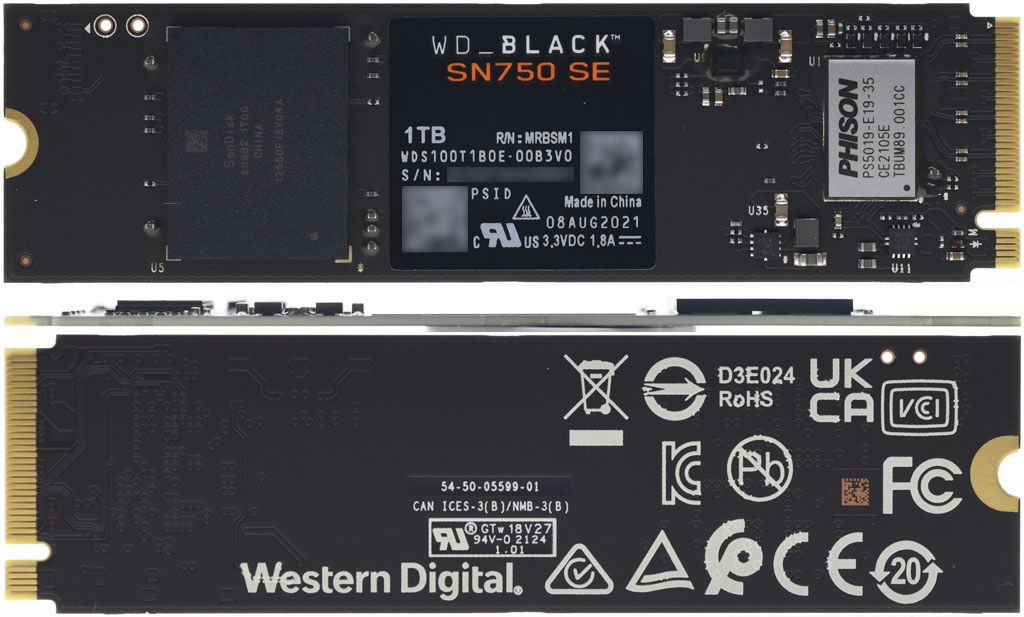

▼WD_BLACK SN750 SE NVMe 1TB SSD產地為中國，採用單面2280尺寸規格，主控(Phison群聯電子PS5019-E19-35)
與Flash顆粒(中國製SanDisk 60982 1T00)分別佔據正面兩側，沒有配置DRAM。中間未使用區域貼上標籤貼紙。背後沒有任何零件，只有商標及認證標章
接下來是上機測試，以下是測試配備：
主機板：ASUS ROG STRIX B560-A GAMING WIFI
處理器：INTEL CORE i5-11400
記憶體：tigo X3 DDR4-3600 8GB * 2
作業系統碟：WD_BLACK SN850 NVMe 1TB SSD(安裝在主機板第一支M.2)
WD_BLACK SN750 SE NVMe 1TB SSD安裝在轉卡上，並蓋上轉卡隨附的M.2散熱片，插在主機板的第一支PCIe x16插槽

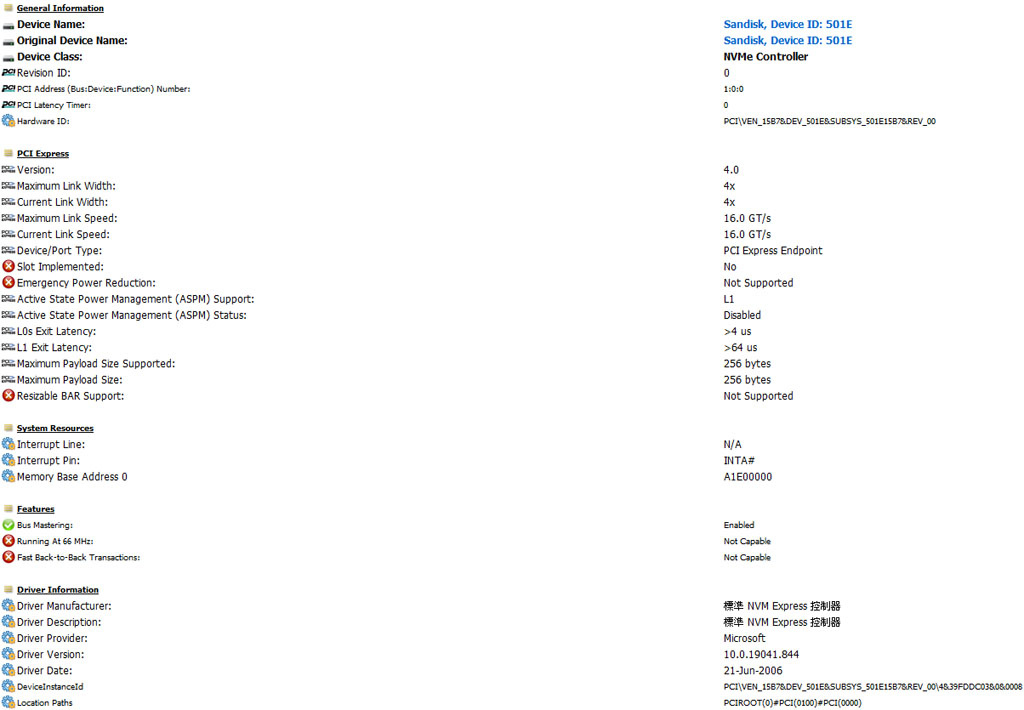

▼匯流排硬體資訊內容，WD_BLACK SN750 SE NVMe 1TB SSD以PCIe4.0 x4連接主機板，最高連接速度16GT/s

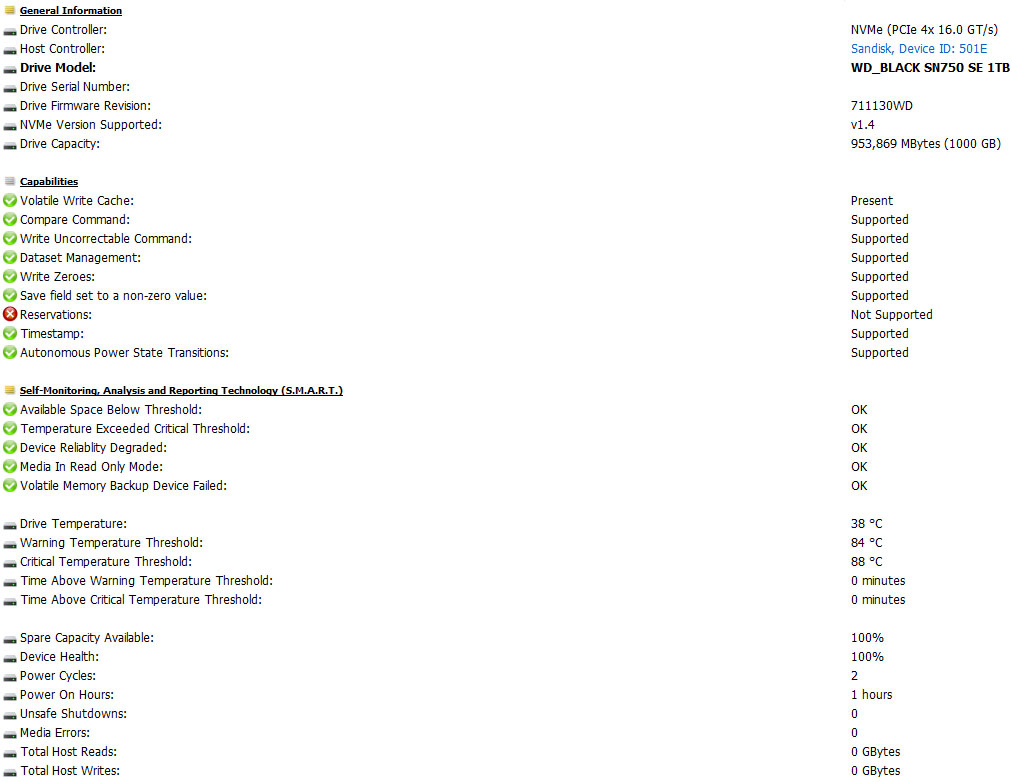

▼WD_BLACK SN750 SE NVMe 1TB SSD硬體資訊內容，可以看到韌體版本711130WD，NVMe版本為v1.4

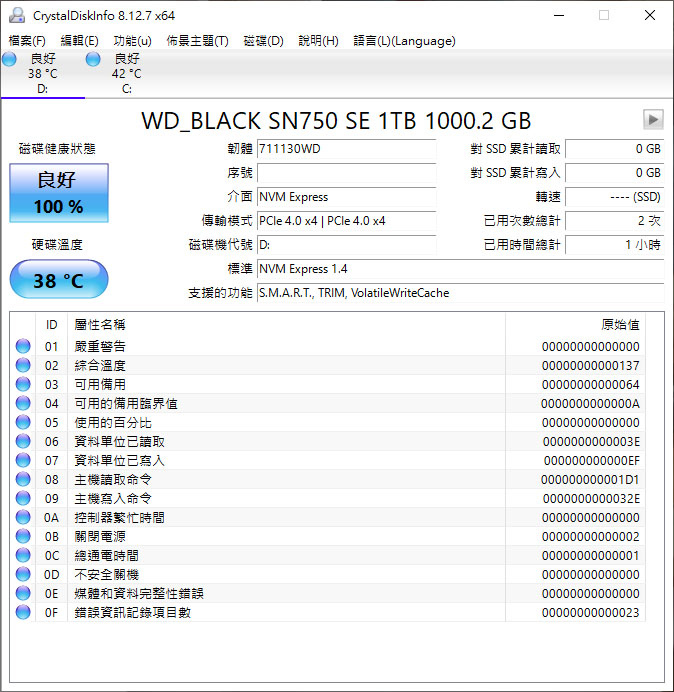

▼WD_BLACK SN750 SE NVMe 1TB SSD的CrystalDiskInfo資訊內容
▼WD_BLACK SN750 SE NVMe 1TB SSD在Windows磁碟管理內實際可用容量為931.50GB(因為廠商普遍算法是1TB=1,000,000,000,000位元組，而非1,099,511,627,776位元組)

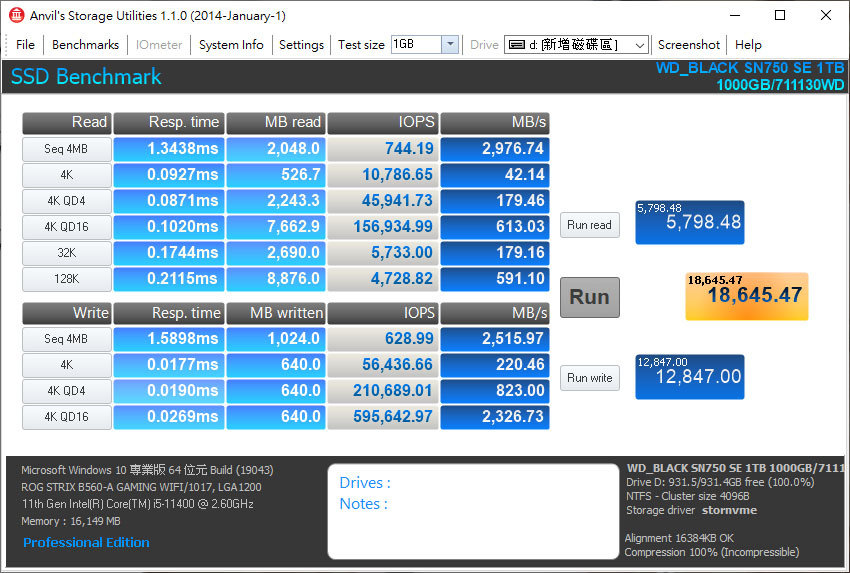

▼WD_BLACK SN750 SE NVMe 1TB SSD裝在主機板第一支PCIe x16插槽的Anvil’s Storage Utilities傳輸速度測試

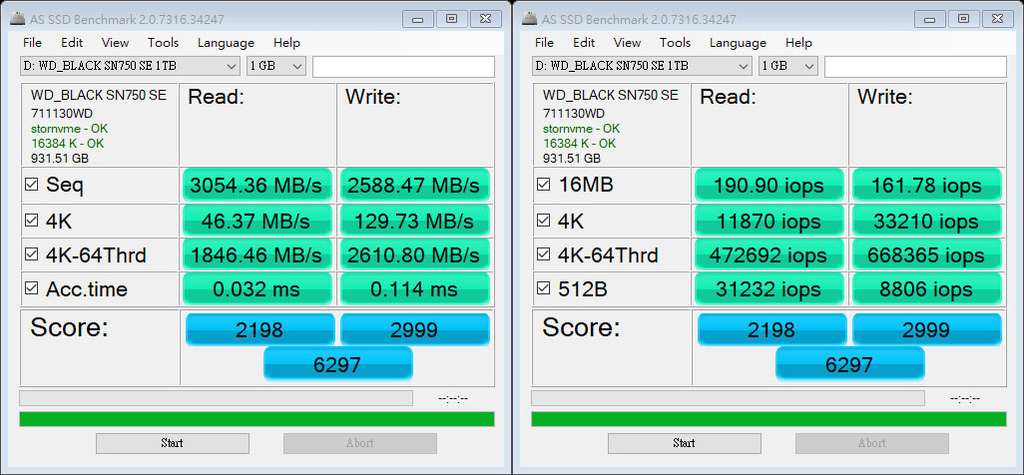

▼WD_BLACK SN750 SE NVMe 1TB SSD裝在主機板第一支PCIe x16插槽的AS SSD Benchmark測試

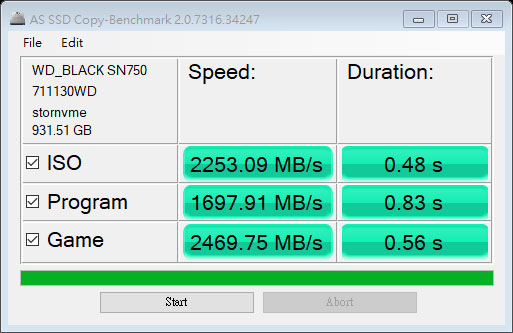

▼WD_BLACK SN750 SE NVMe 1TB SSD裝在主機板第一支PCIe x16插槽的AS SSD Copy-Benchmark傳輸速度測試

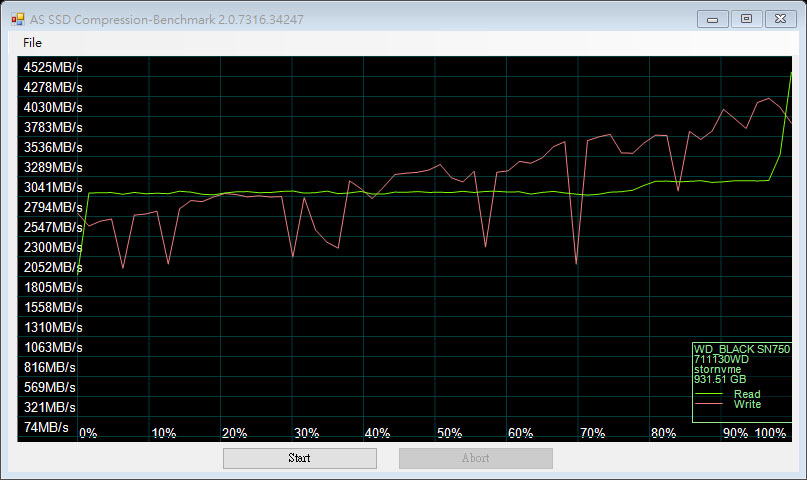

▼WD_BLACK SN750 SE NVMe 1TB SSD裝在主機板第一支PCIe x16插槽的AS SSD Compression-Benchmark傳輸速度測試

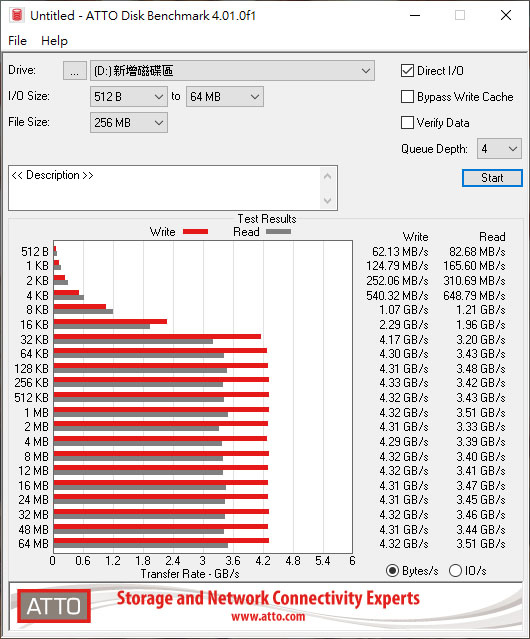

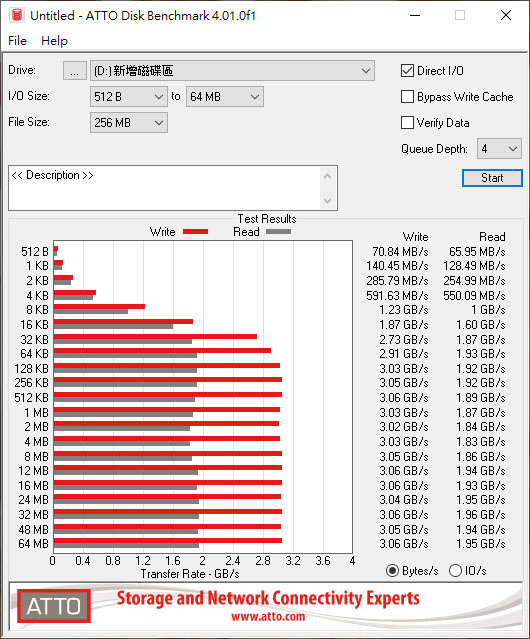

▼WD_BLACK SN750 SE NVMe 1TB SSD裝在主機板第一支PCIe x16插槽的ATTO Disk Benchmark傳輸速度測試

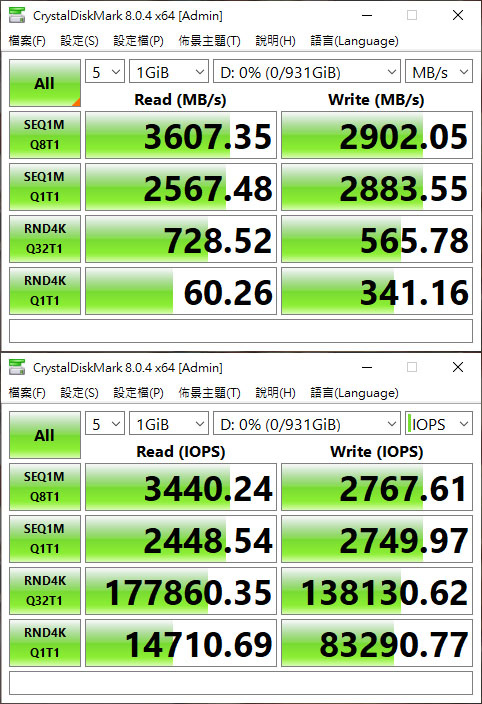

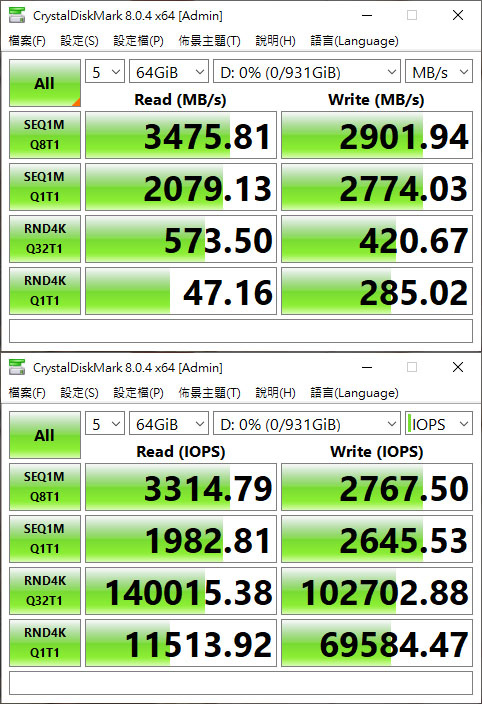

▼WD_BLACK SN750 SE NVMe 1TB SSD裝在主機板第一支PCIe x16插槽的CrystalDiskMark傳輸速度測試

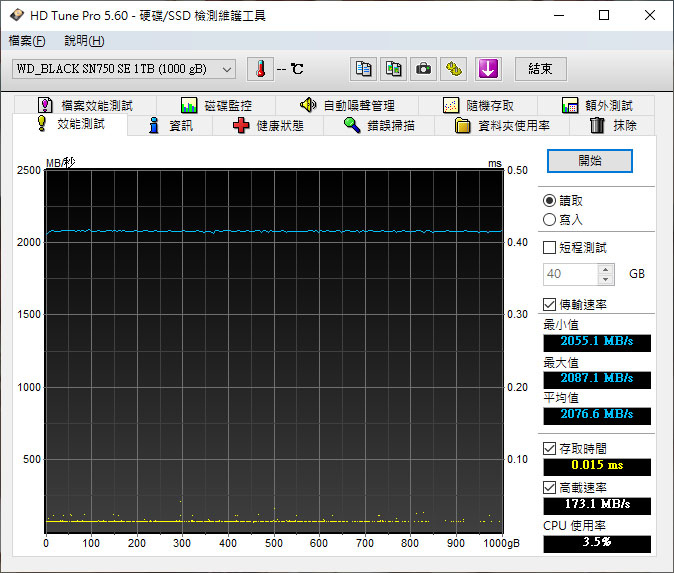

▼WD_BLACK SN750 SE NVMe 1TB SSD裝在主機板第一支PCIe x16插槽的HD Tune Pro全碟讀取測試

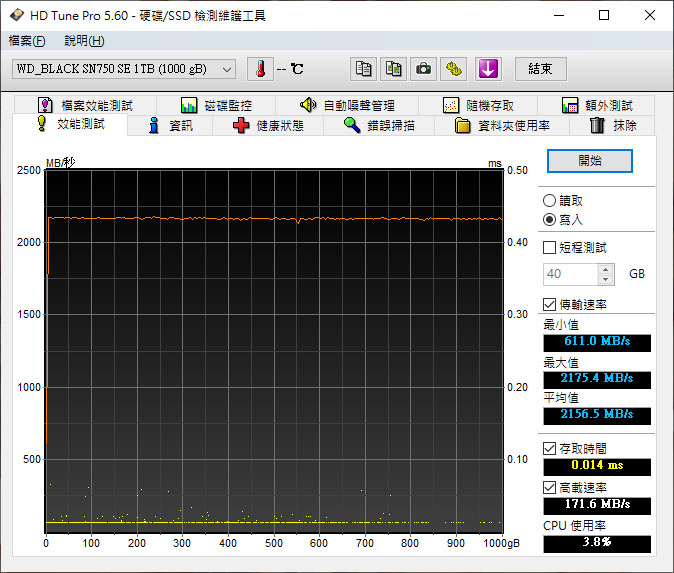

▼WD_BLACK SN750 SE NVMe 1TB SSD裝在主機板第一支PCIe x16插槽的HD Tune Pro全碟寫入測試

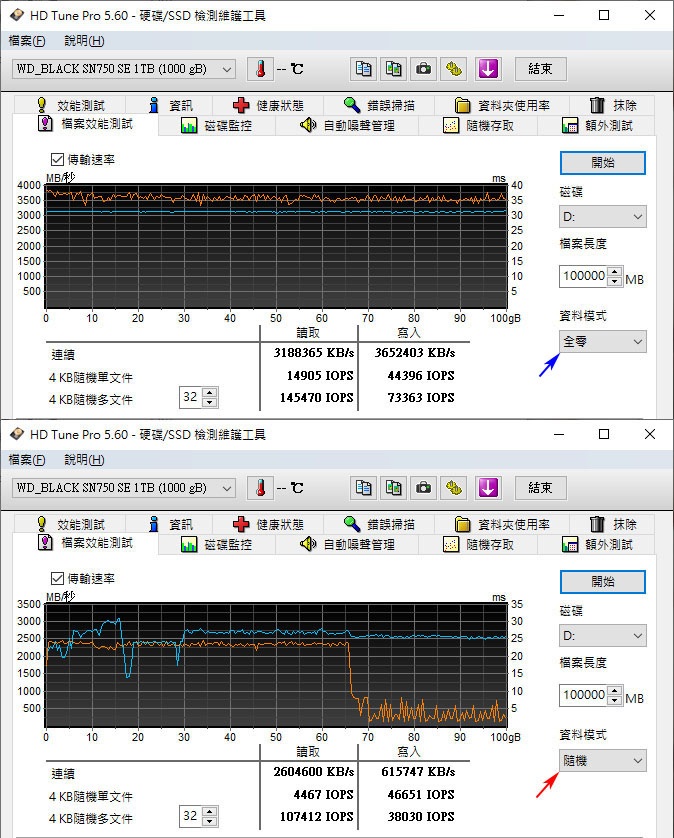

▼上面的全碟寫入曲線很奇怪，一般來說不會全容量都維持相同的速度，於是用HD Tune Pro的檔案效能測試，將檔案長度設為100GB後再試一次。發現到一個現象，當WD_BLACK SN750 SE NVMe 1TB SSD偵測到寫入測試的資料模式為”全零”(藍色箭頭)，如上圖所示，讀跟寫都會維持在相當高的速度，甚至寫還會超過規格標示的速度(如上圖橘色曲線都維持在3500MB/s的水準)。但是，如果把資料模式設成”隨機”(紅色箭頭)，測試結果就如下圖所示，寫入前半段還能維持近2500MB/s的速度(橘色曲線)，但超過65GB以後寫入速度開始大幅下降，平均值落在500MB/s以下且速度大幅波動直到測試結束。另外HD Tune Pro的檔案效能測試是先測試寫入再測試讀取，寫入測試結束後開始讀取測試時，因為主控正在整理SLC快取區域，於此同時也讓讀取曲線(藍色曲線)前半段出現速度上下波動的情形，SLC快取整理結束後就維持固定讀取速度

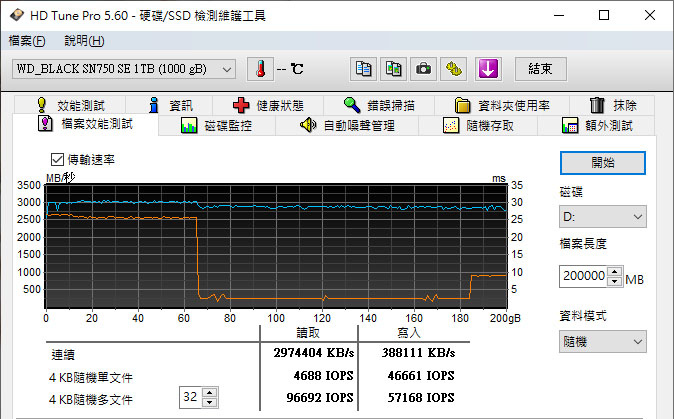

▼讓SSD閒置一會，再度進行HD Tune Pro的檔案效能測試，這次將檔案長度設為200GB，資料模式使用”隨機”，同樣在超過65GB後寫入速度大幅度下降至500MB/s以下(橘色曲線)，但超過180GB以後寫入速度回升到1000MB/s左右，推測應是前半段SLC快取區域已經初步整理出空間，所以寫入速度可以稍微回升一點
▼直接從系統碟(WD_BLACK SN850 NVMe 1TB SSD)拉一定容量的檔案寫入WD_BLACK SN750 SE NVMe 1TB SSD，可以發現到都是大約在67GB後開始出現傳輸降速(108-41=67，81-14=67)

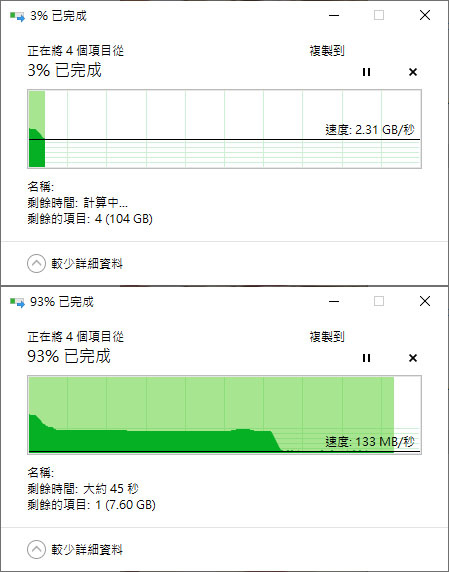

▼當寫入檔案總容量超過SLC快取時，後半段寫入速度降幅十分明顯，甚至最慢只會剩下一百多的速度
▼WD_BLACK SN750 SE NVMe 1TB SSD，複製總容量約100GB的檔案至系統碟(WD_BLACK SN850 NVMe 1TB SSD)，讀取速度維持在接近2GB/s的水準
▼因為SLC快取容量大於64GB，所以即使CrystalDiskMark將測試資料大小設為64GB，也會閃過不會對測試成績產生大幅影響

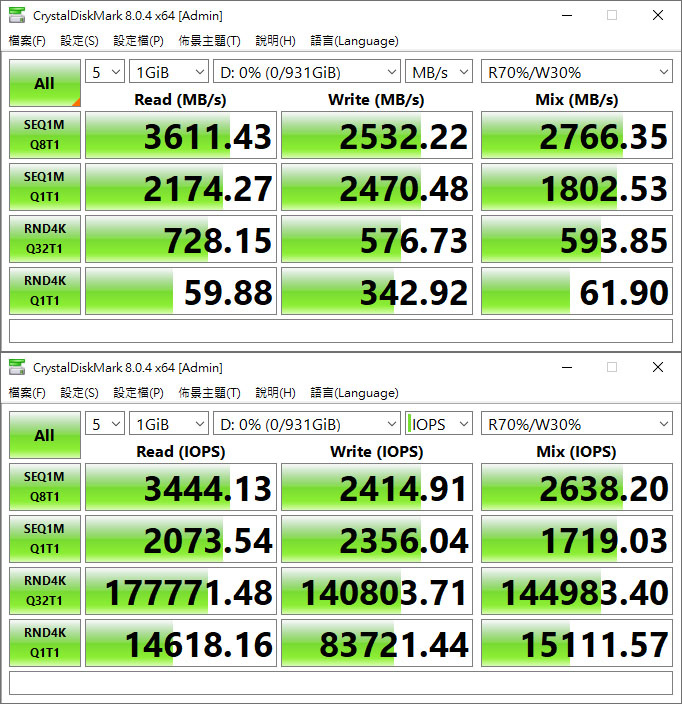

▼WD_BLACK SN750 SE NVMe 1TB SSD裝在主機板第一支PCIe x16插槽的CrystalDiskMark預設+Mix(R70%/W30%)傳輸速度測試

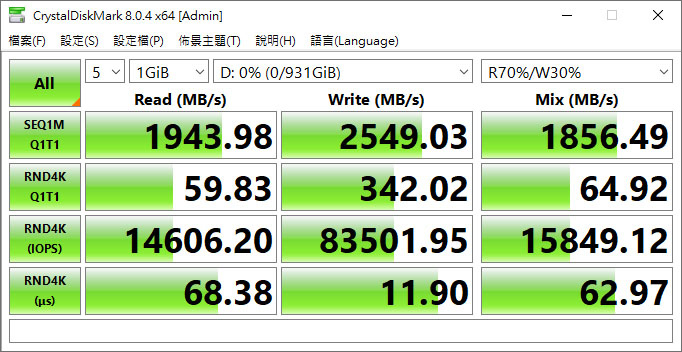

▼WD_BLACK SN750 SE NVMe 1TB SSD裝在主機板第一支PCIe x16插槽的CrystalDiskMark真實世界效能+Mix(R70%/W30%)傳輸速度測試
以下測試把WD_BLACK SN750 SE NVMe 1TB SSD裝在主機板第二支PCIe x16插槽，連接B560晶片組PCIe3.0 x4通道
▼匯流排硬體資訊內容，WD_BLACK SN750 SE NVMe 1TB SSD以PCIe3.0 x4連接，最高連接速度減半至8GT/s
▼WD_BLACK SN750 SE NVMe 1TB SSD以PCIe3.0 x4連接的CrystalDiskInfo資訊內容，傳輸模式為PCIe3.0 x4
▼WD_BLACK SN750 SE NVMe 1TB SSD以PCIe3.0 x4連接的Anvil’s Storage Utilities傳輸速度測試
▼WD_BLACK SN750 SE NVMe 1TB SSD以PCIe3.0 x4連接的AS SSD Benchmark測試
▼WD_BLACK SN750 SE NVMe 1TB SSD以PCIe3.0 x4連接的AS SSD Copy-Benchmark傳輸速度測試
▼WD_BLACK SN750 SE NVMe 1TB SSD以PCIe3.0 x4連接的AS SSD Compression-Benchmark傳輸速度測試
▼WD_BLACK SN750 SE NVMe 1TB SSD以PCIe3.0 x4連接的ATTO Disk Benchmark傳輸速度測試

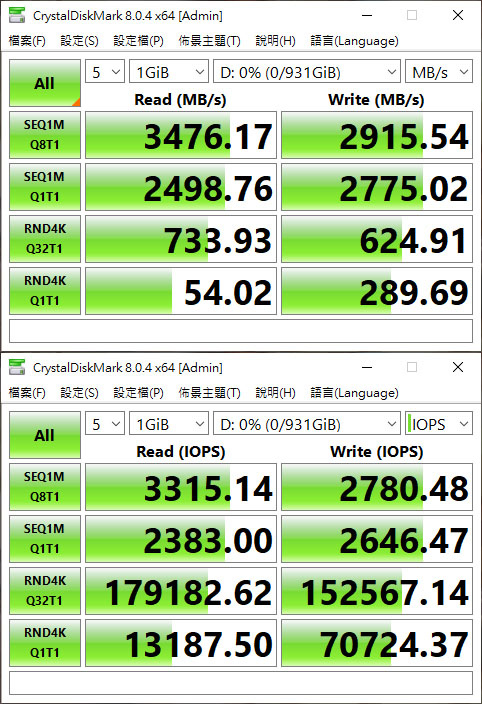

▼WD_BLACK SN750 SE NVMe 1TB SSD以PCIe3.0 x4連接的CrystalDiskMark傳輸速度測試
▼WD_BLACK SN750 SE NVMe 1TB SSD於PCIe4.0傳輸模式搭配轉卡隨附散熱片，無流動氣流下上述測試跑一輪後的兩個角度紅外線熱影像圖，溫度最高點靠近主控位置
以下介紹WD Dashboard軟體，可至WD官網下載並進行安裝，僅支援Windows系統

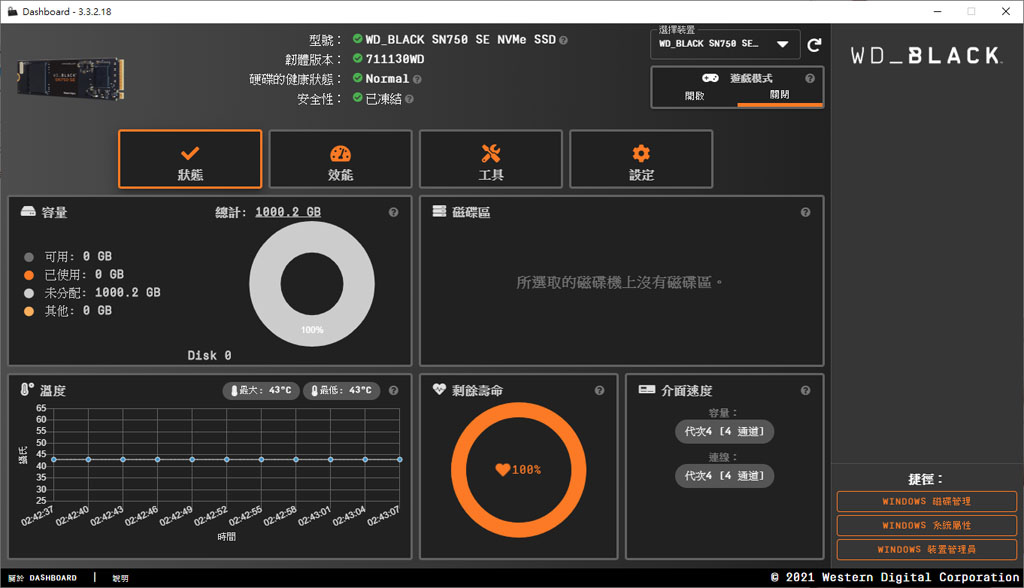

▼WD Dashboard軟體上方顯示SSD型號、韌體版本、健康狀態、安全性。右上方可選擇裝置及開啟/關閉遊戲模式(更改設定後要重新啟動電腦才會生效)。下方”狀態”子頁面顯示容量、磁碟區、溫度、剩餘壽命、介面速度。最右側有廣告及Windows磁碟管理、Windows系統屬性、Windows裝置管理員快捷鍵。點選各項次旁的問號圖示可獲得更多說明。每次開啟WD Dashboard軟體時首頁預設顯示”狀態”子頁面，會顯示平常使用中容量/磁碟區/溫度/剩餘壽命/介面速度，溫度會每六秒更新一次，並記錄最大及最小值

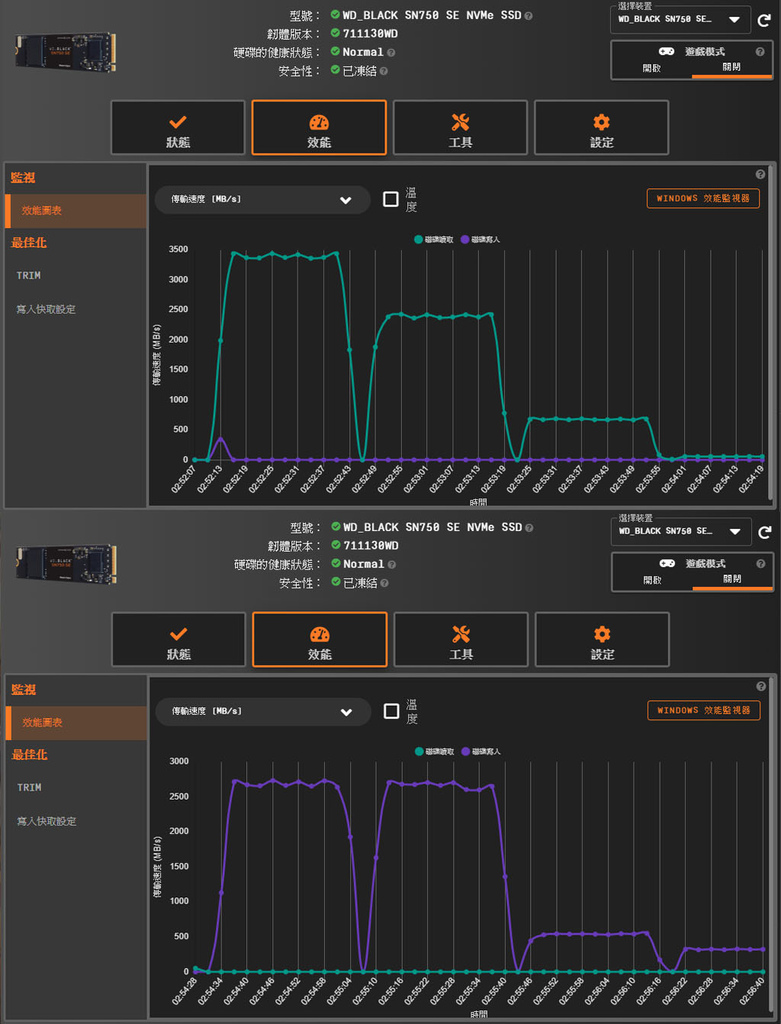

▼”效能”子頁面→監視→效能圖表，圖表會每六秒更新一次，可選擇顯示傳輸速度MB/s或是傳輸IOPS，勾選”溫度”方框會同步將溫度顯示在圖表上。圖表右上有開啟Windows效能監視器快捷鍵

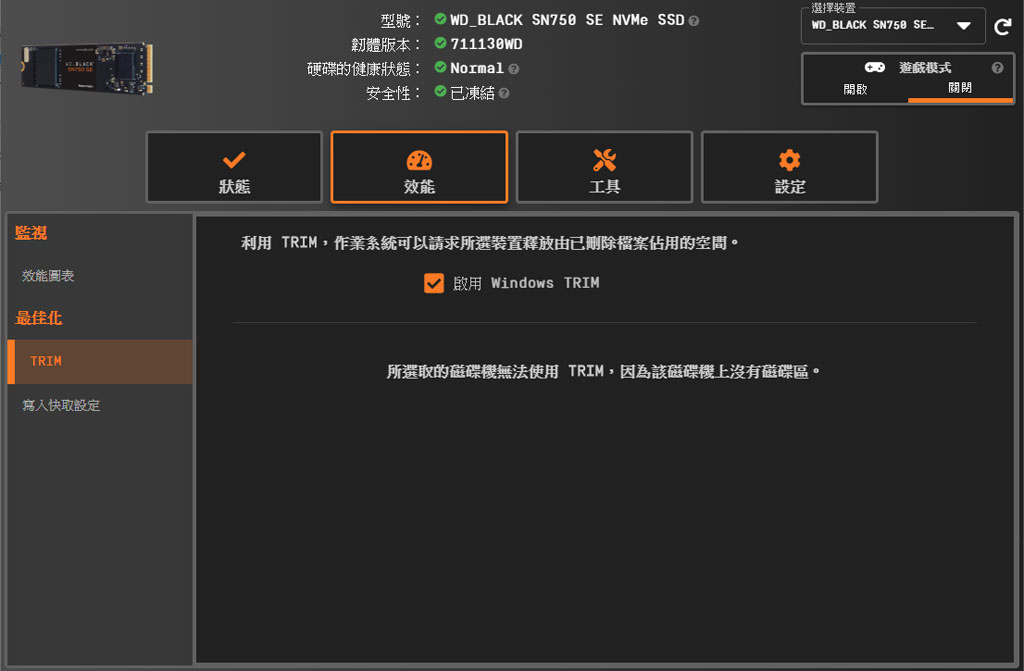

▼”效能”子頁面→最佳化→TRIM，可開啟/關閉Windows TRIM設定

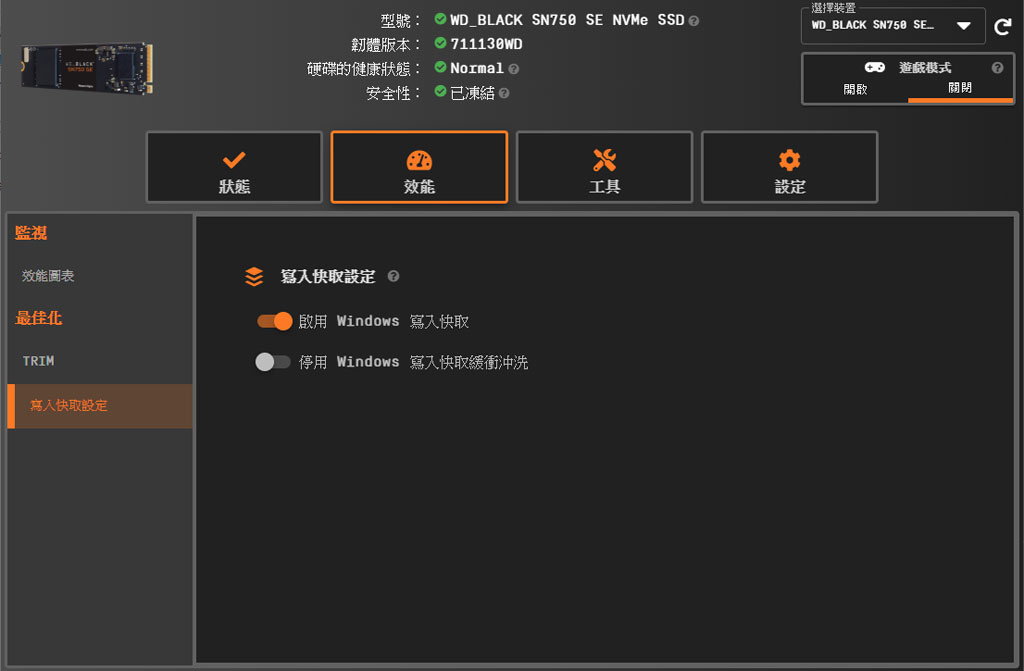

▼”效能”子頁面→最佳化→寫入快取設定，可調整Windows寫入快取設定

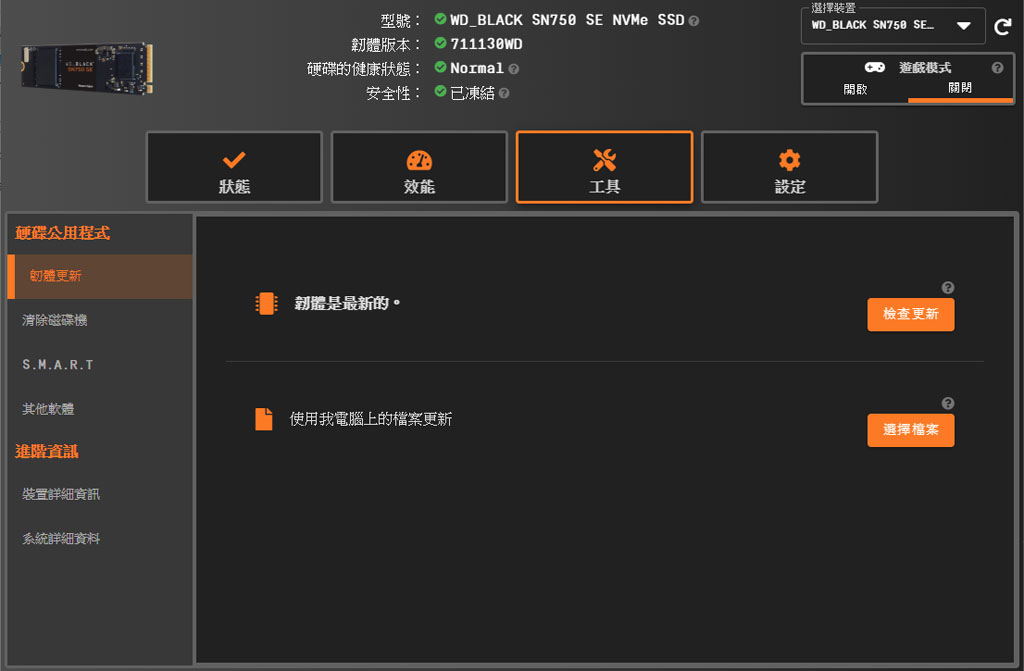

▼”工具”子頁面→硬碟公用程式→韌體更新，可檢查韌體更新及手動更新韌體

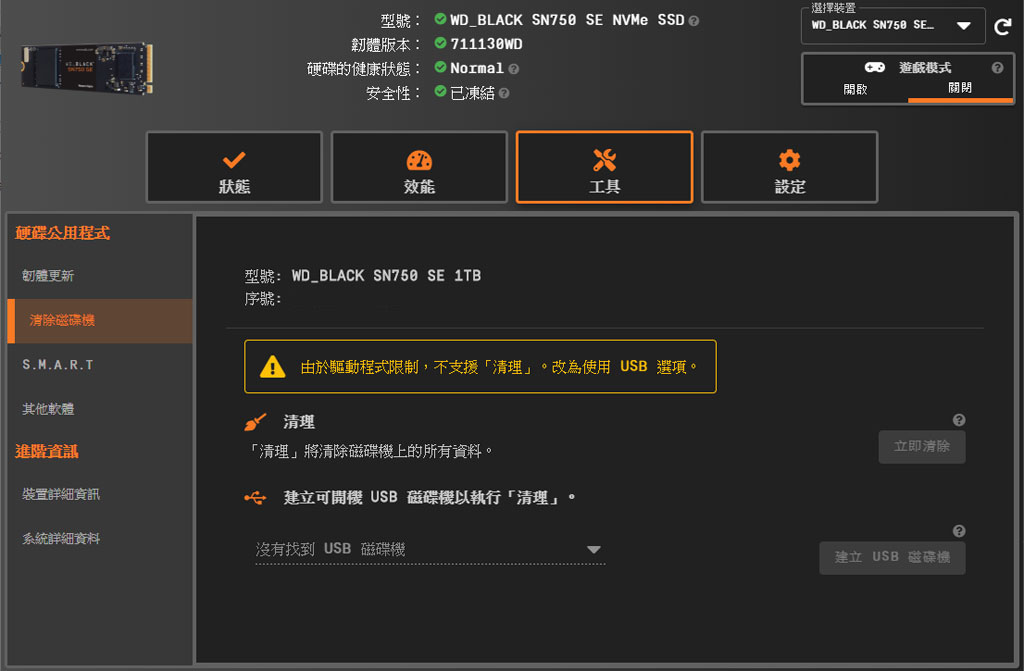

▼”工具”子頁面→硬碟公用程式→清除磁碟機，可手動清除SSD上所有資料，NVMe SSD要透過建立可開機USB磁碟機執行清除

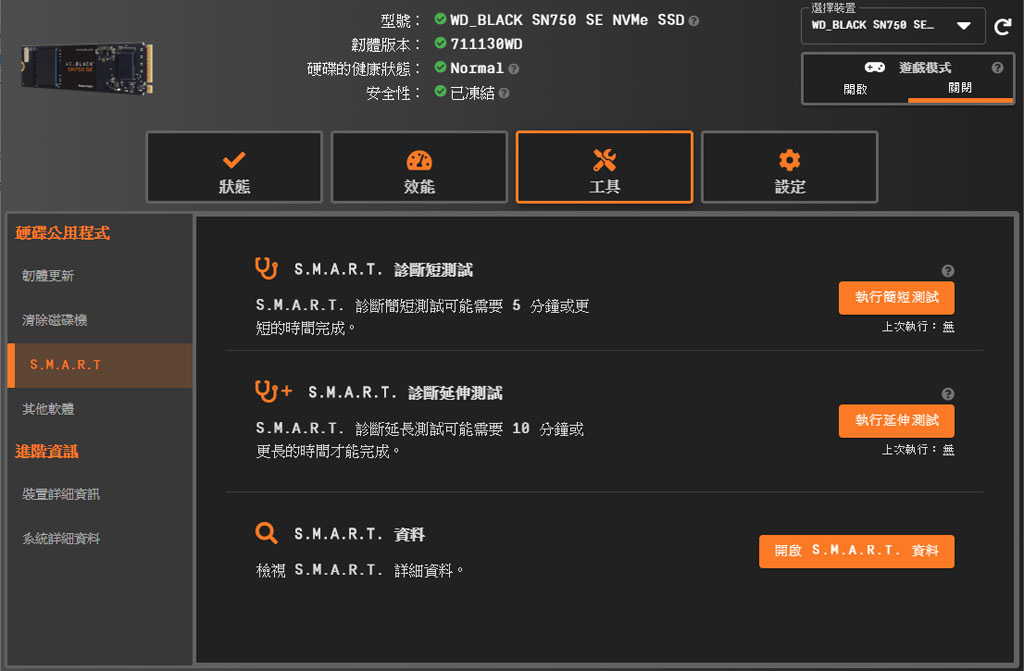

▼”工具”子頁面→硬碟公用程式→S.M.A.R.T.，可進行簡短/延伸診斷測試及顯示S.M.A.R.T.詳細資料。按下”開啟S.M.A.R.T.資料”按鈕，可顯示詳細S.M.A.R.T.資料

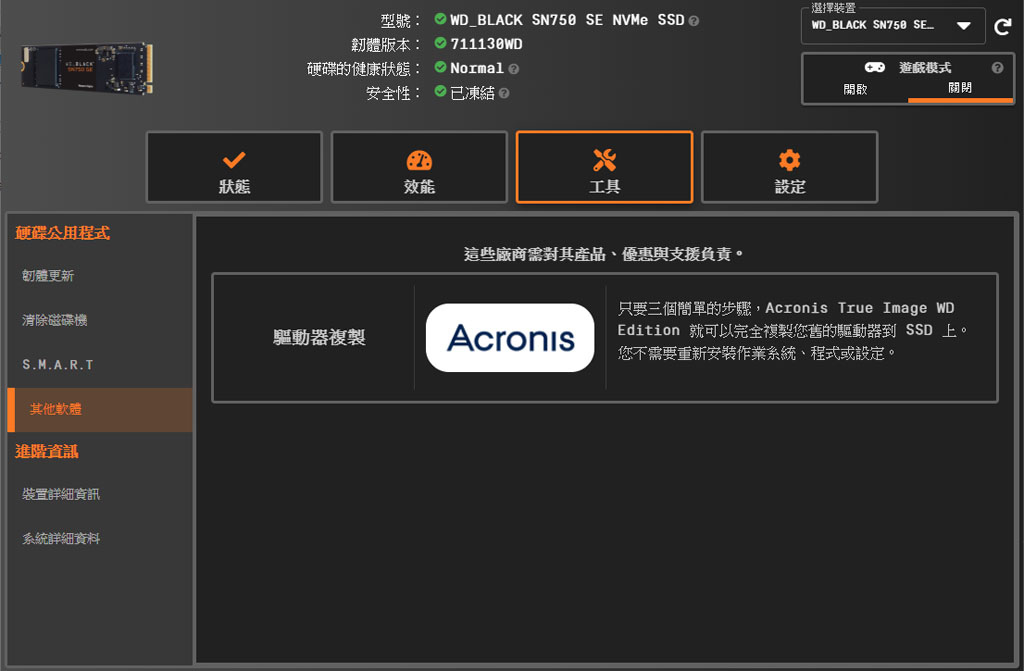

▼”工具”子頁面→硬碟公用程式→其他軟體，可連結至WD官網下載Acronis True Image WD Edition專用版本軟體(需具備WD裝置才可執行)，方便進行作業系統複製轉移

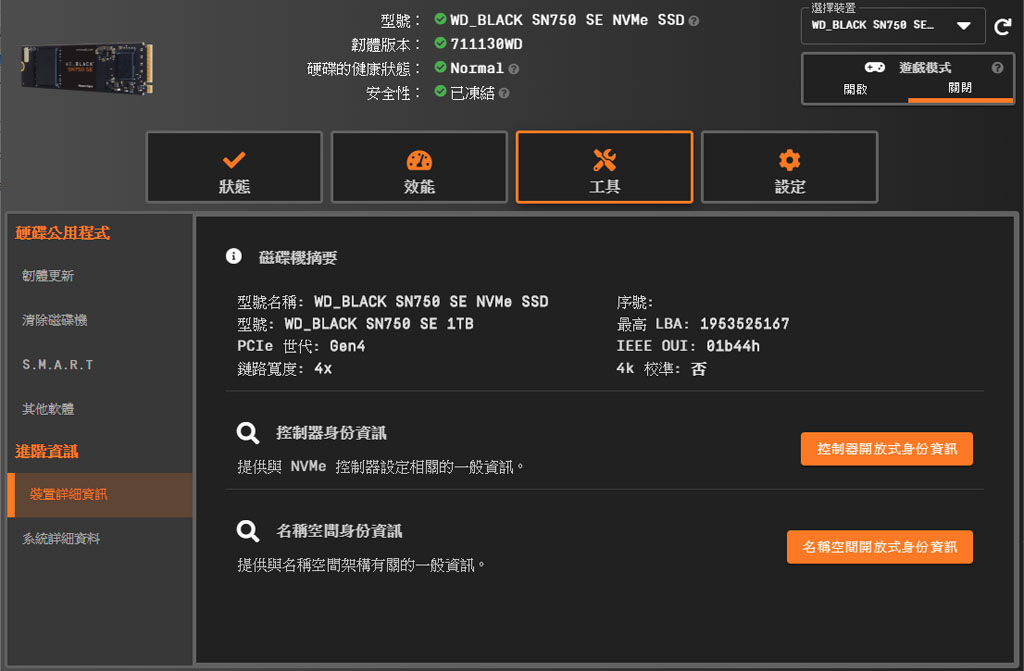

▼”工具”子頁面→進階資訊→裝置詳細資訊，可顯示磁碟機摘要、控制器身份資訊、名稱空間身份資訊。按下”控制器開放式身份資訊”按鈕，可顯示與NVMe控制器設定相關的一般資訊。按下”名稱空間開放式身份資訊”按鈕，可顯示與名稱空間架構有關的一般資訊

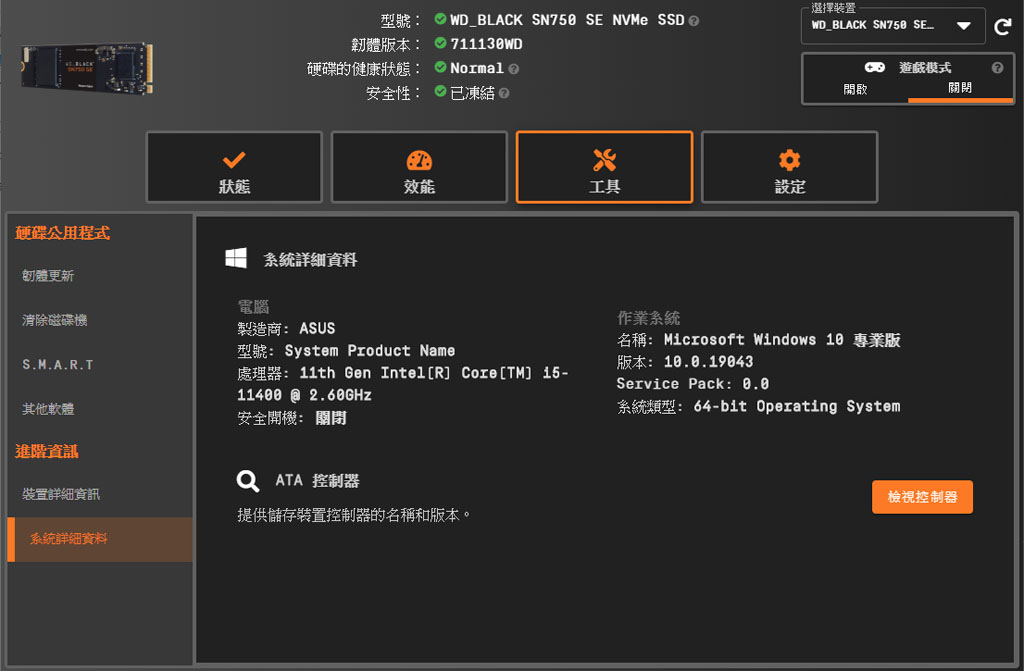

▼”工具”子頁面→進階資訊→系統詳細資料，可顯示系統及ATA控制器詳細資料。按下”檢視控制器”按鈕，可顯示儲存裝置控制器的名稱和版本

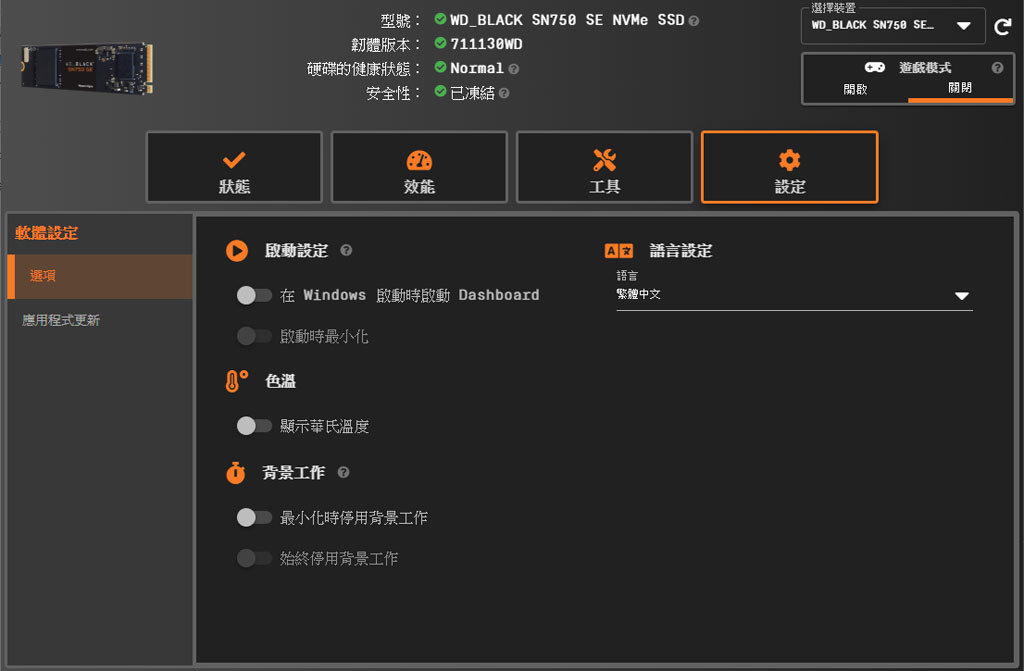

▼”設定”子頁面→軟體設定→選項，可調整WD Dashboard軟體的啟動、語言、溫度單位、背景工作設定

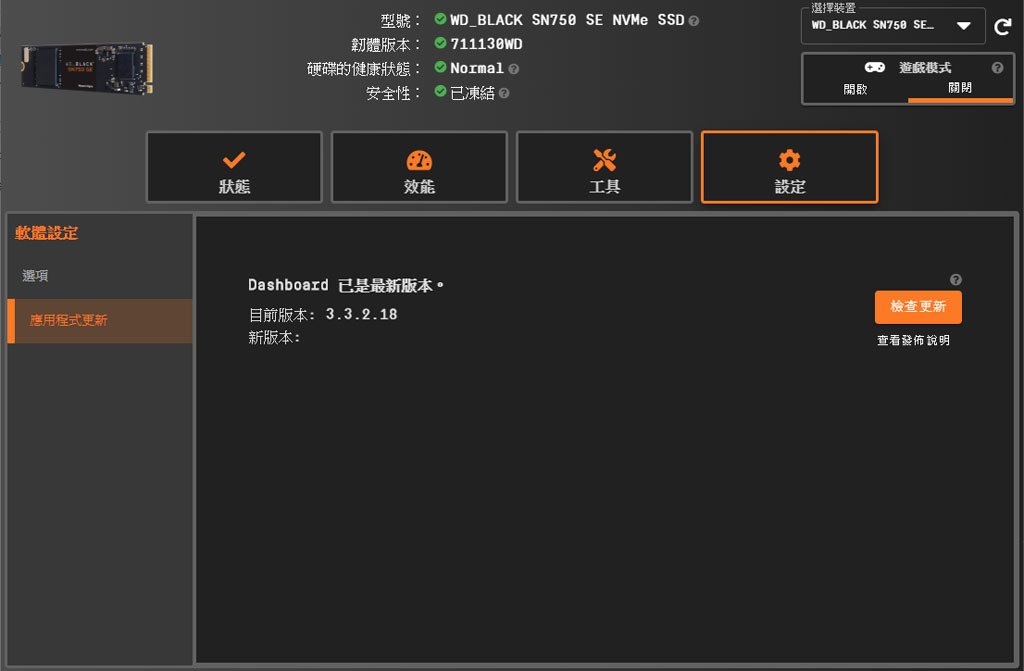

▼”設定”子頁面→軟體設定→應用程式更新，可顯示目前WD Dashboard軟體版本及檢查更新
結論：
WD_BLACK SN750 SE NVMe 1TB SSD支援PCIe4.0 x4傳輸，最高讀取3,600MB/s、寫入2,830MB/s，於CrystalDiskMark的SEQ1M Q8T1讀取/寫入測試可接近規格速度。把WD_BLACK SN750 SE NVMe 1TB SSD改接至PCIe3.0 x4介面上，雖然匯流排頻寬減半，不過對於效能影響不大。WD_BLACK SN750 SE NVMe 1TB SSD全碟寫入的測試曲線表現並非常態，後續更改測試資料模式後現出SLC快取原形，超過65GB後會開始降速，且降速幅度非常明顯，進行大容量檔案複製測試時甚至會出現只剩一百多的寫入速度。即使加上散熱片，附近未提供氣流流動下本體仍有較明顯溫度，建議最好讓SSD散熱片附近有氣流流動，有效控制長時間讀寫的溫度
報告完畢，謝謝收看
