特色：
●正面/左側/右側配置4mm強化玻璃視窗，內部配置一覽無遺
●正面底部/背面/頂部/右側面/電源艙上蓋均有安裝風扇的位置，提供最多11顆120mm風扇安裝空間。背面預裝2顆120mm風扇
●右側面可裝最大360mm一體式水冷散熱排，正面底部可裝最大240mm一體式/分體式水冷散熱排，頂部可裝最大280mm一體式水冷散熱排
●底部設置分體式水冷幫浦/水箱安裝鎖點
●9個標準擴充槽
●頂部配置卡榫式過濾網，正面底部/左側面側板/左側面底部/右側面側板/右側面底部通風口配置嵌入式過濾網，後方/底部前端配置磁吸式過濾網，電源進氣口配置後抽式過濾網
●頂置式I/O面板提供4個USB3.2 Gen1 Type-A及1個USB3.2 Gen2 Type-C
●背面固定架可安裝最多6顆3.5吋硬碟或是2顆3.5吋硬碟加4顆2.5吋SSD
●電源艙上蓋可安裝2顆3.5吋硬碟或是4顆2.5吋SSD
規格：
本體尺寸：H608xW388xD398mm
可安裝主機板種類：EATX(12吋x12吋)、ATX(12吋x9.6吋)、Micro ATX(9.6吋x9.6吋)、ITX(6.7吋x6.7吋)
頂置式I/O埠：4個USB3.2 Gen1 Type-A、1個USB3.2 Gen2 Type-C、耳機、麥克風
背面固定架3.5吋安裝空間：6個(不安裝風扇及2.5吋固定架時)、2個(安裝風扇及2.5吋固定架時)
背面固定架2.5吋安裝空間：4個(與3.5吋空間共用)
電源艙上蓋3.5吋安裝空間：2個
電源艙上蓋2.5吋安裝空間：4個(與3.5吋空間共用)
標準擴充槽：9個
正面底部風扇安裝空間：2個120mm
頂部風扇安裝空間：2個120/140mm
右側風扇安裝空間：3個120mm(需安裝電源艙上蓋)
電源艙上蓋風扇安裝空間：2個120/140mm
背面風扇安裝空間：2個120/140mm(預裝2個120mm風扇)
過濾網：頂部卡榫式過濾網、正面底部/左側側板/左側底部/右側側板/右側底部嵌入式過濾網、後方/底部前端磁吸式過濾網、電源進氣口後抽式過濾網
可安裝CPU散熱器高度：最大275mm
可安裝顯卡長度：最大325mm(有電源艙上蓋)/355mm(無電源艙上蓋)
可安裝電源長度：200mm
正面底部可安裝水冷排尺寸：120/240mm
頂部可安裝水冷排尺寸：120/140/240/280mm
右側可安裝水冷排尺寸：120/240/360mm(需安裝電源艙上蓋，且冷排總長度不能超過399mm)
▼此面外箱有商標、外觀圖、英文"情境圖片僅供參考"、產品名稱
▼此面外箱有商標、強化玻璃x3圖示、放置方向與易碎小心輕放圖示、外觀圖、產品名稱、條碼
▼此面外箱有商標、強化玻璃x3圖示、放置方向與易碎小心輕放圖示、產品名稱、規格表
▼正面配置4mm強化玻璃視窗，視窗最下端的機殼內構有商標，頂部中央有橫置式I/O埠、按鈕與指示燈控制面板，底部有長條孔洞通風口

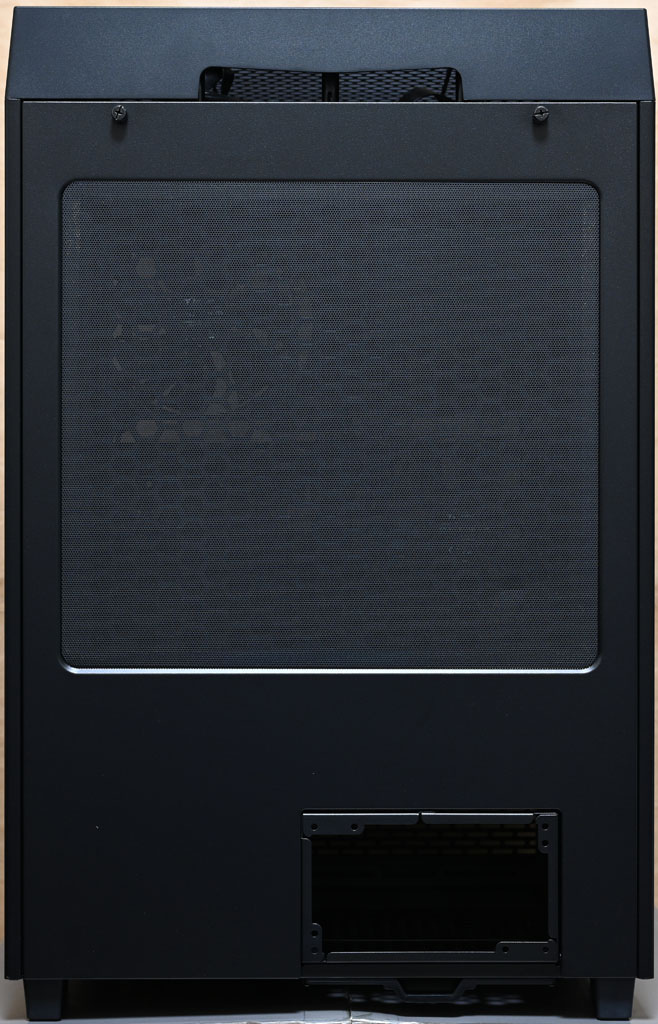

▼背面蓋板通風口有磁吸式過濾網，頂部中央有螢幕信號線/USB線/網路線等連接線的穿線開口，穿線開口的左下/右下有背面蓋板固定用手轉螺絲，右下為電源供應器安裝位置

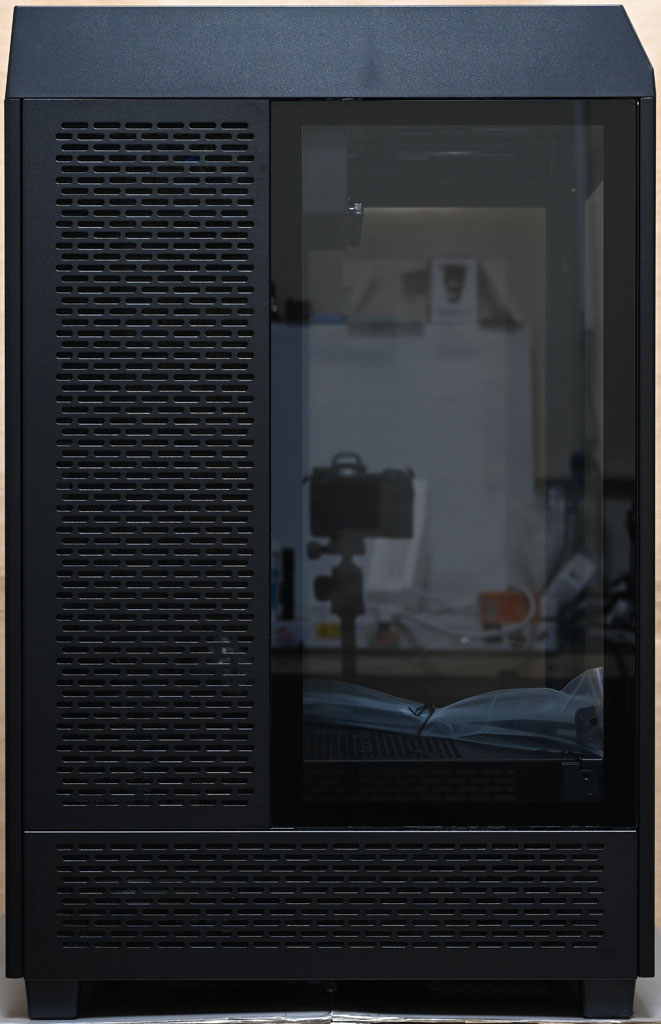

▼右側面蓋板的左邊配置4mm強化玻璃視窗，右邊與底部有長條孔洞通風口

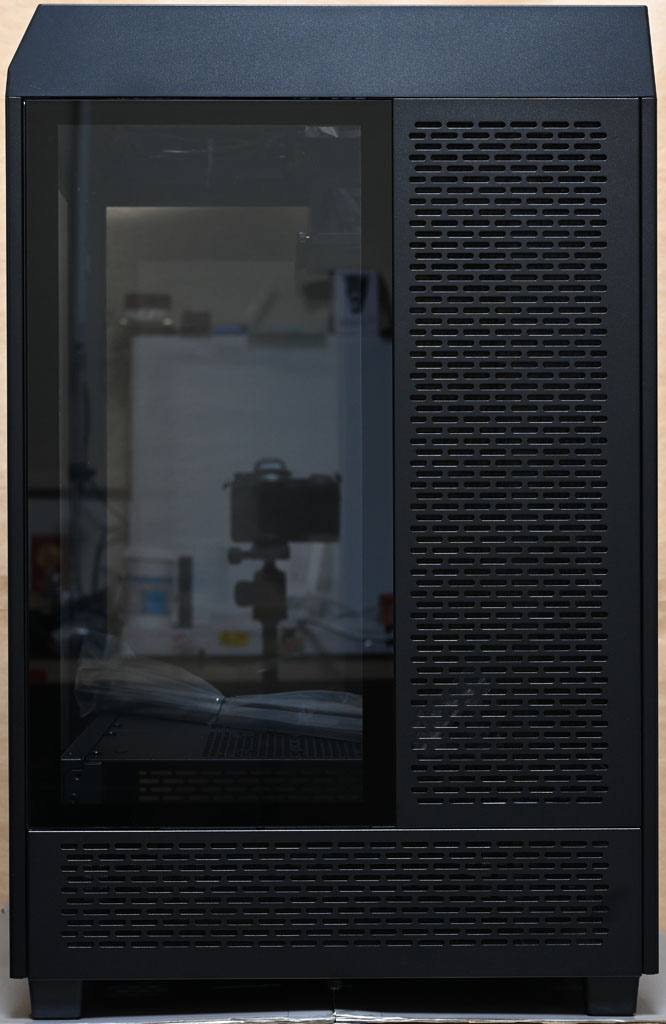

▼左側面蓋板的右邊配置4mm強化玻璃視窗，左邊與底部有長條孔洞通風口

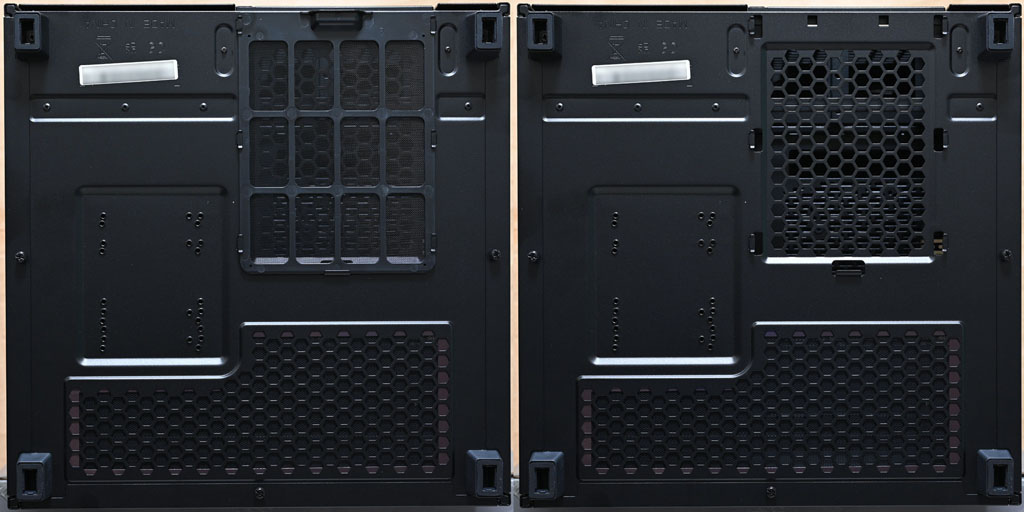

▼底部四個角落的腳座有防滑墊，電源供應器進氣口配置後抽式過濾網，靠近正面的底部通風口內有磁吸式濾網(要從裡面拆)

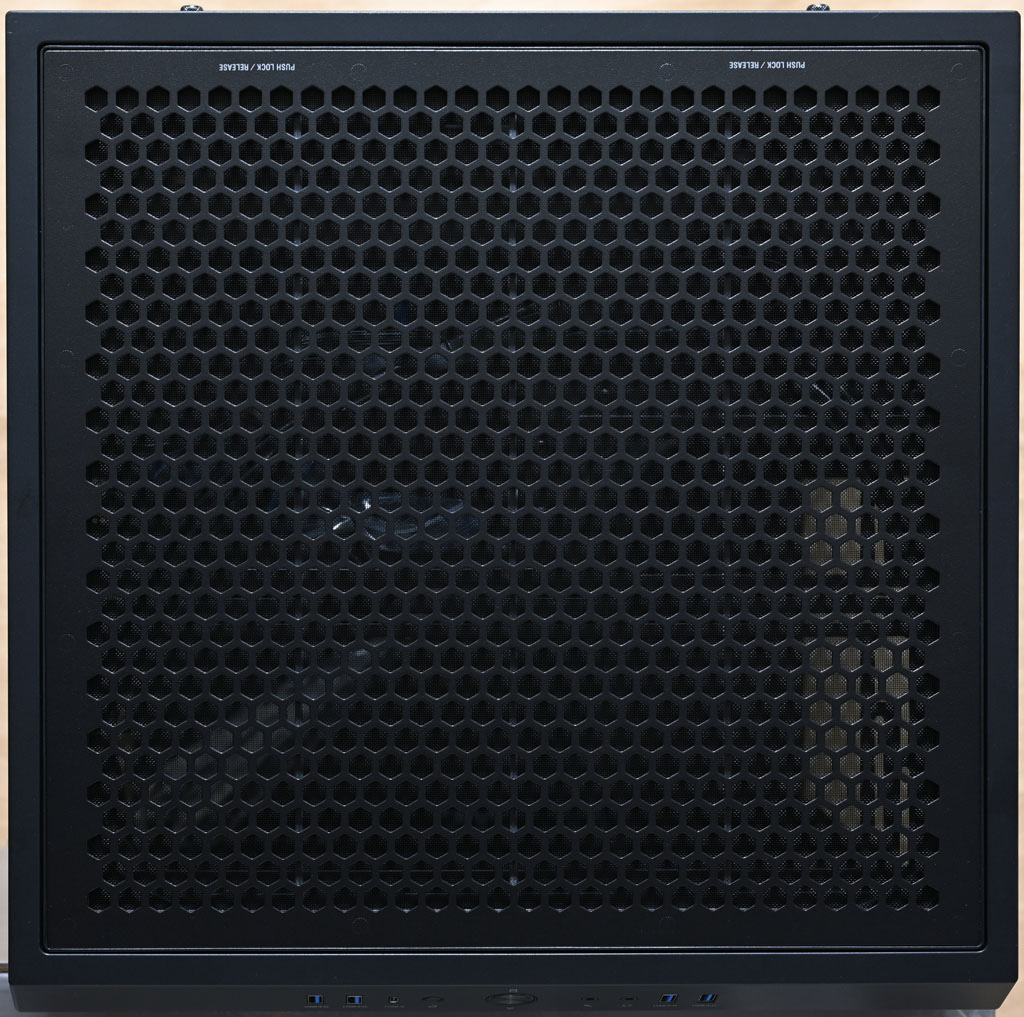

▼頂部配置卡榫式過濾網

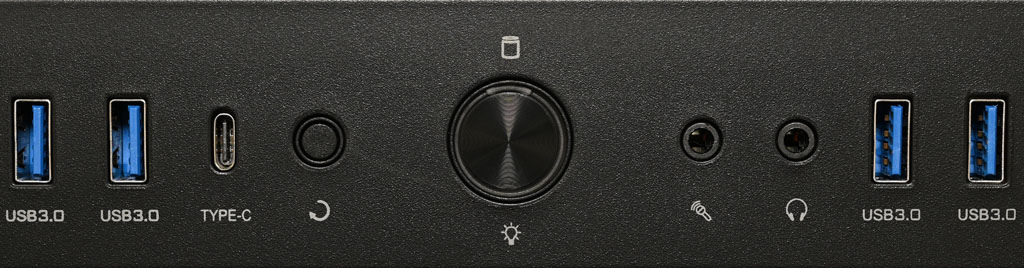

▼頂部正面橫置式I/O埠、按鈕與指示燈控制面板，由左至右分別是2個USB3.2 Gen1 Type-A(藍)、USB3.2 Gen2 Type-C、重置按鈕、包含電源/硬碟指示燈光圈的電源按鈕、麥克風3.5mm插座、耳機3.5mm插座、2個USB3.2 Gen1 Type-A(藍)

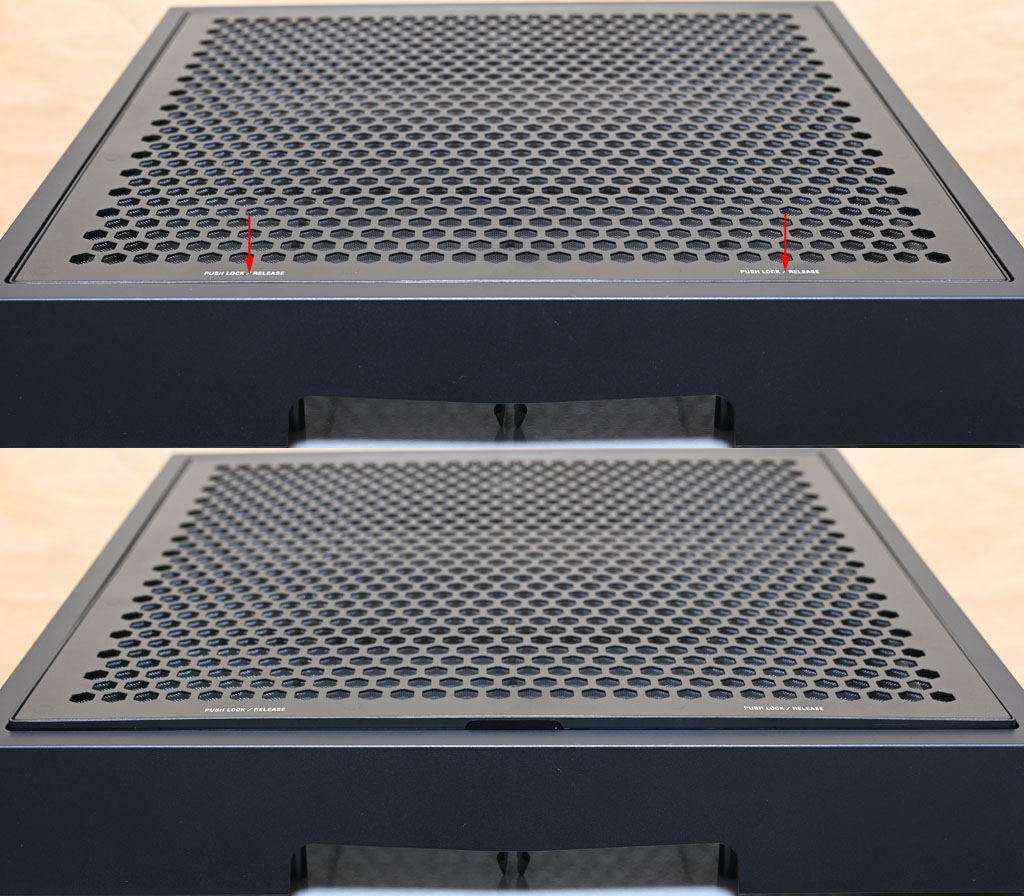

▼同時往下按壓頂部卡榫式過濾網的"PUSH LOCK/RELEASE"白色字體處(紅色箭頭)，即可鎖定/解鎖

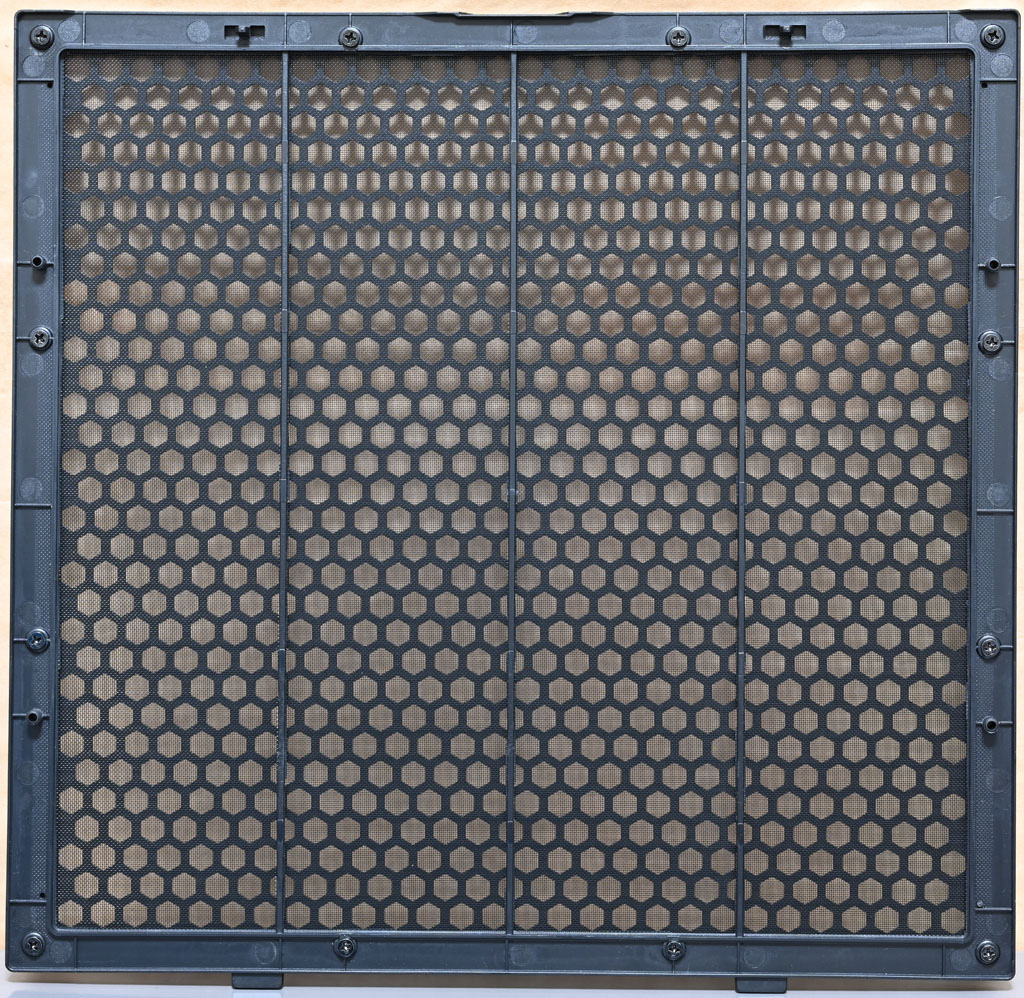

▼頂部卡榫式過濾網
▼取下頂部卡榫式過濾網後，可看到內部
▼頂部外框的背面中央處有螢幕信號線/USB線/網路線等連接線的穿線開口

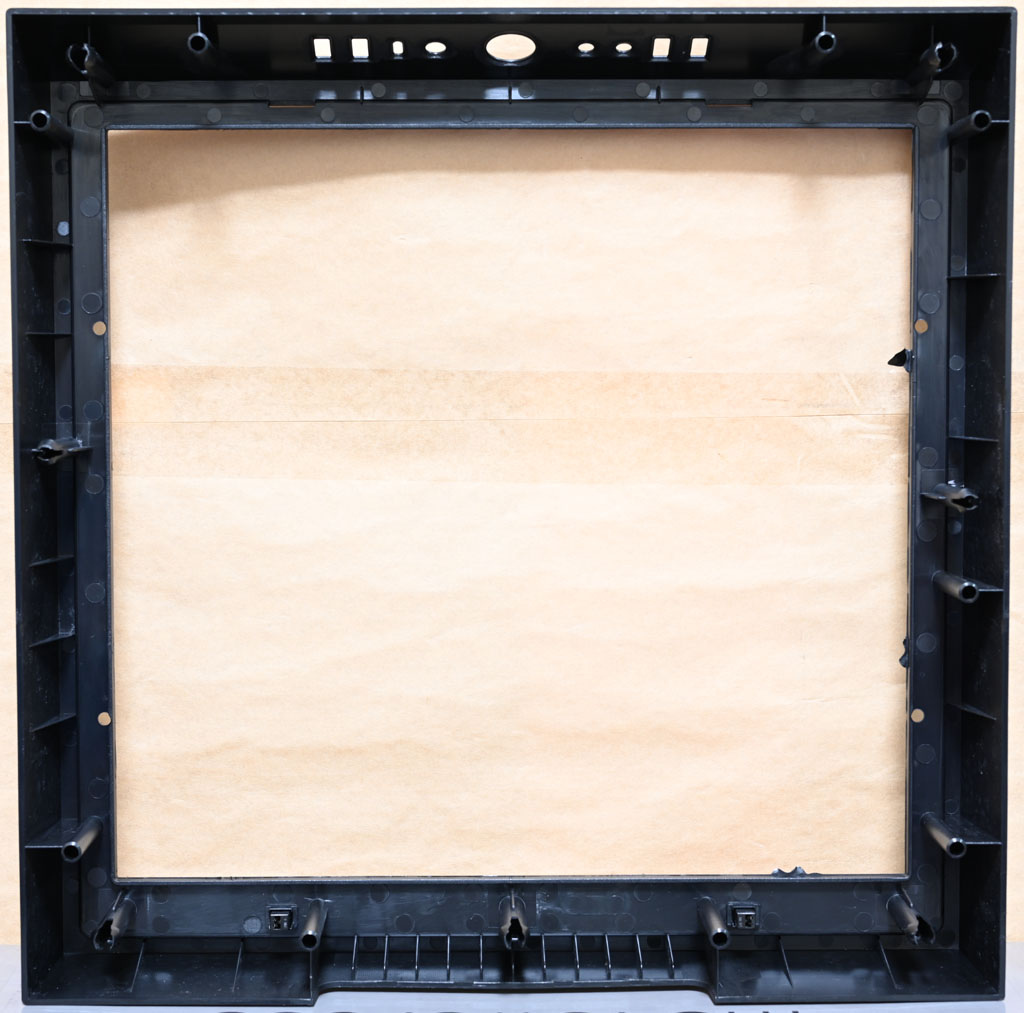

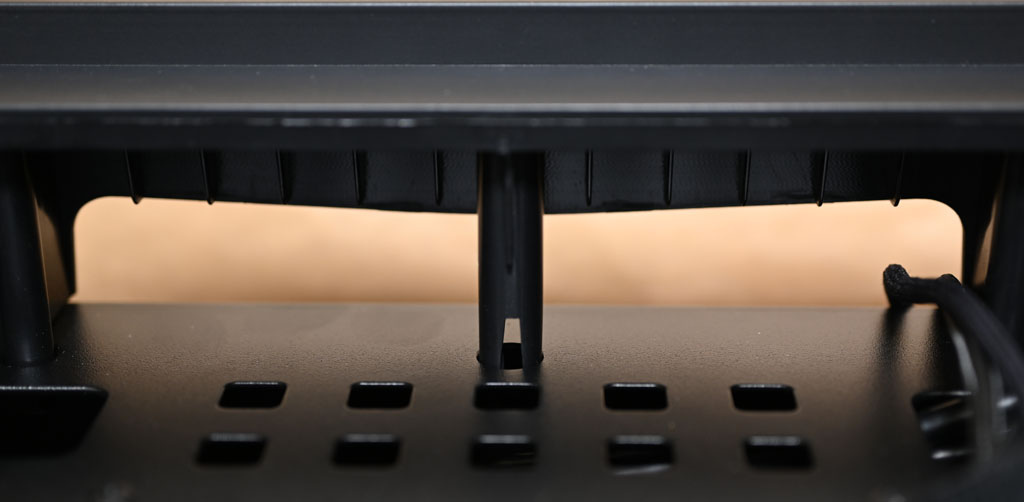

▼頂部外框透過周圍的圓柱形卡榫固定在機殼結構上

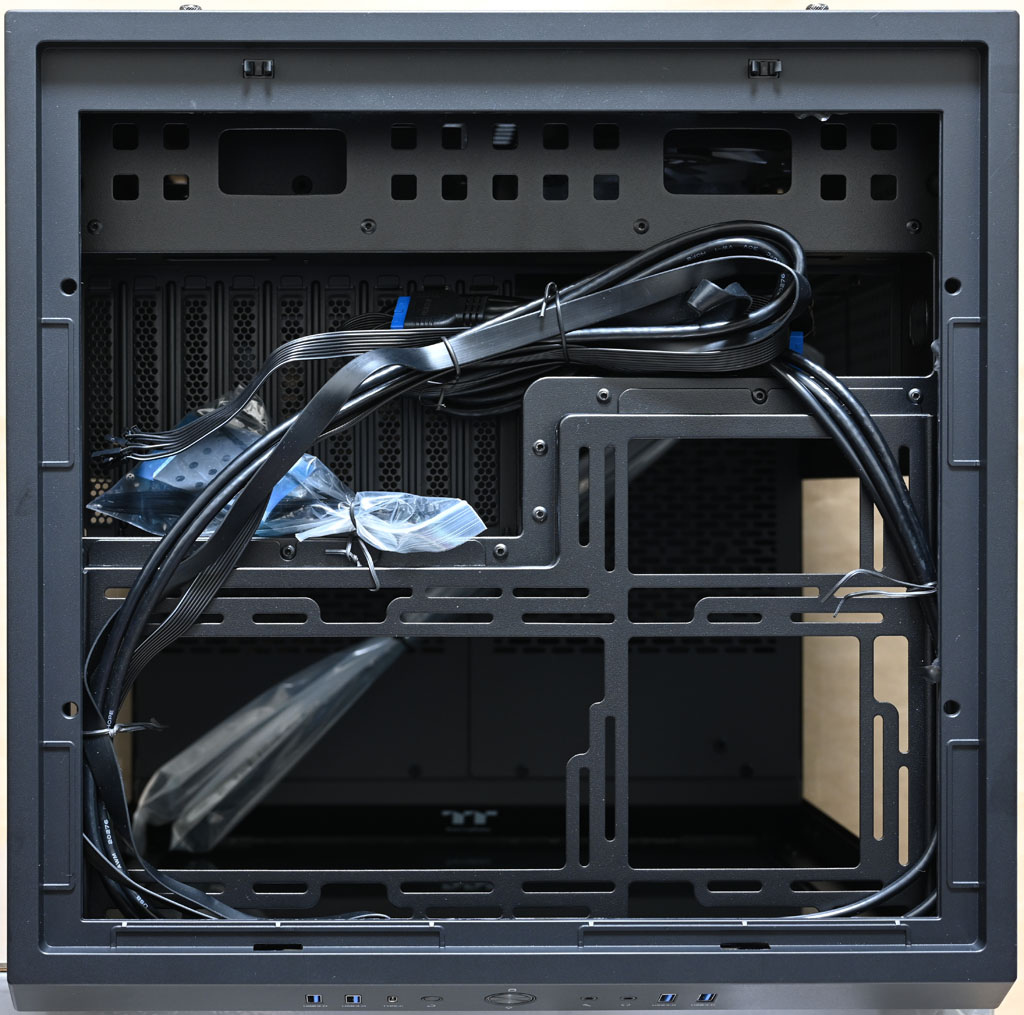

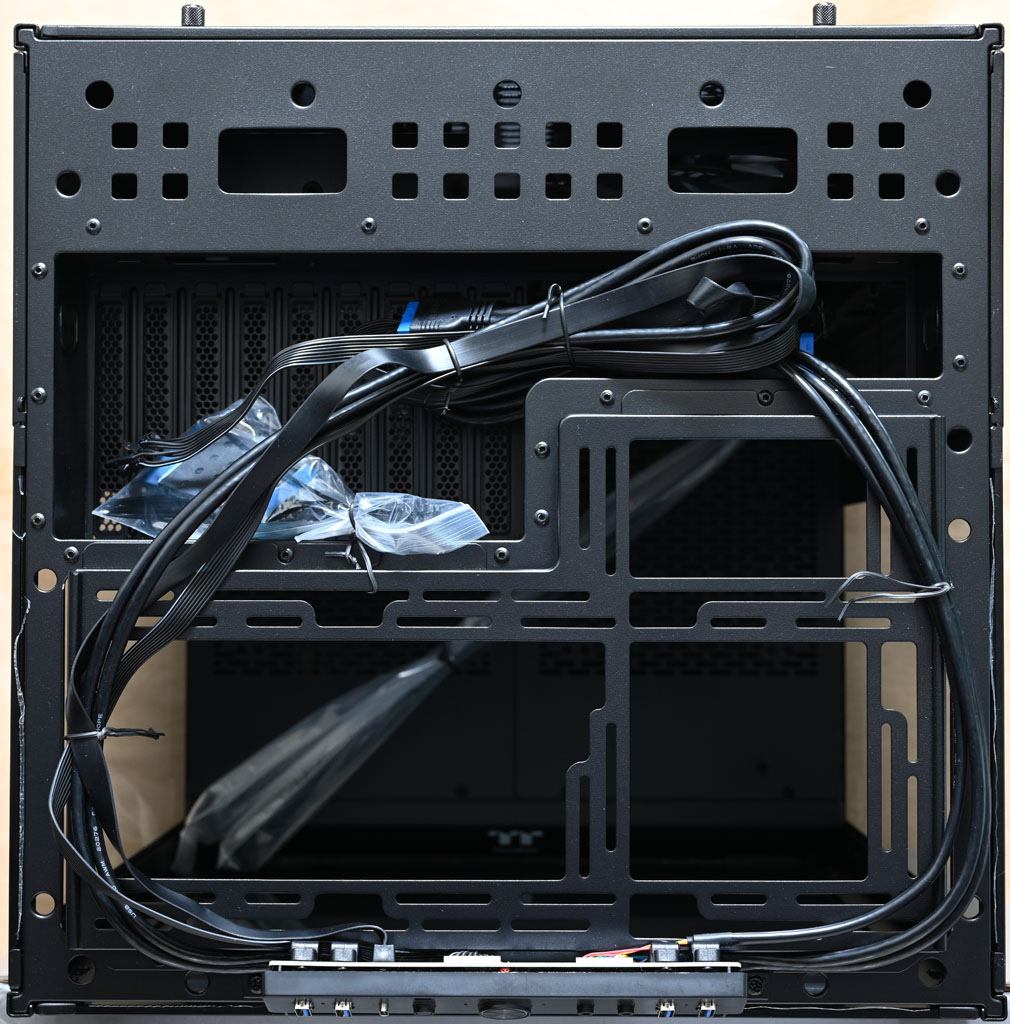

▼取下頂部外框後的樣子，頂部控制面板線組及配件包用綁線固定在機殼上

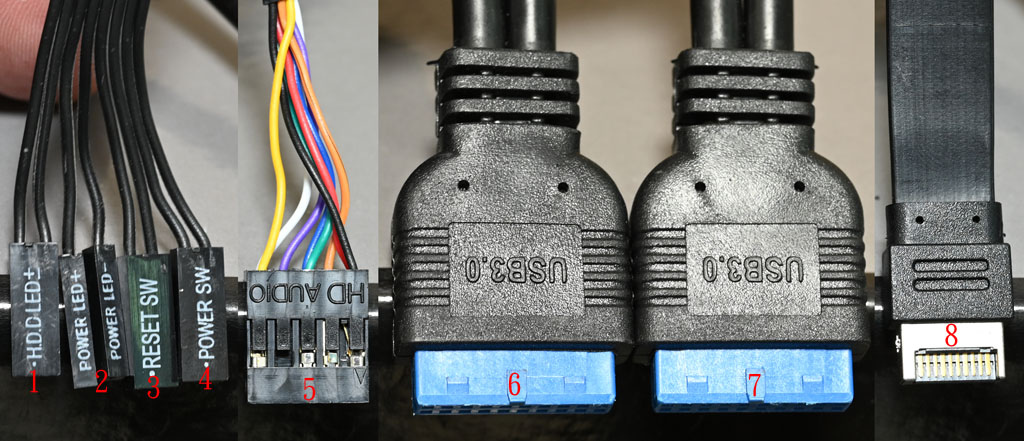

▼頂部控制面板連接線組，1為硬碟指示燈，2為電源指示燈，3為重置開關，4為電源開關，5為耳機/麥克風的HD AUDIO接頭，6/7為USB3.2 Gen1 Type-A的19pin接頭，8為USB3.2 Gen2 Type-C的20pin Type-E接頭

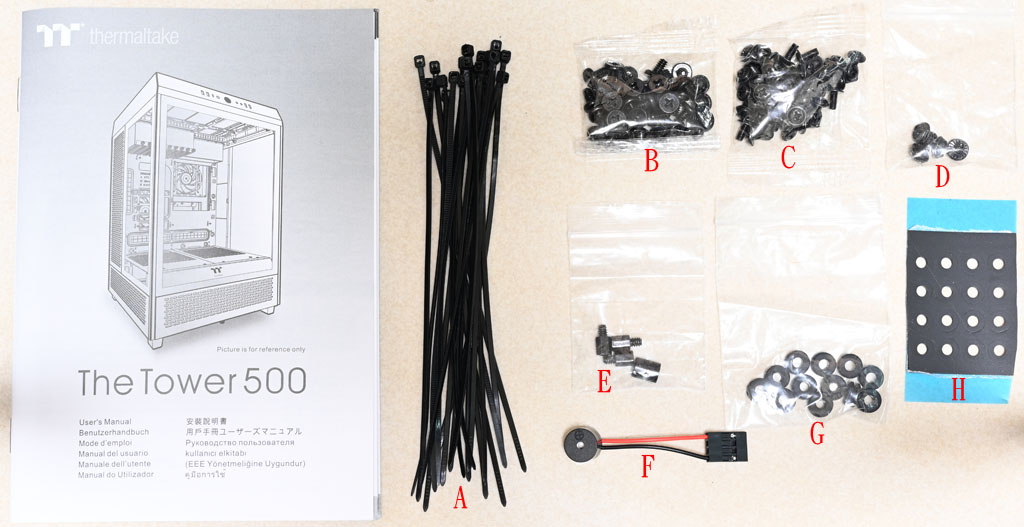

▼配件有說明書，塑膠束帶(A)，3.5吋硬碟/機殼各部固定用螺絲(B)，主機板銅柱/2.5吋SSD螺絲(C)，電源螺絲(D)，主機板銅柱/拆裝用套筒(E)，蜂鳴器(F)，3.5吋用橡膠墊圈(G)，2.5吋用橡膠墊圈(H)

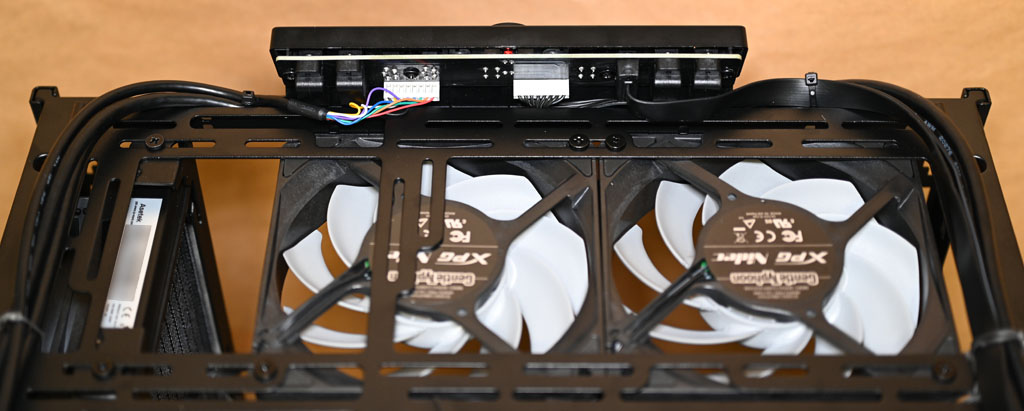

▼取下配件包並撥開線組後可清楚看到頂部結構，頂部風扇固定架有4個固定螺絲(紅色箭頭)，不過因為其中一邊與頂部控制面板距離甚近，會被其線路阻擋到，拆卸時最好先將將頂部控制面板取下，再拆卸頂部風扇固定架

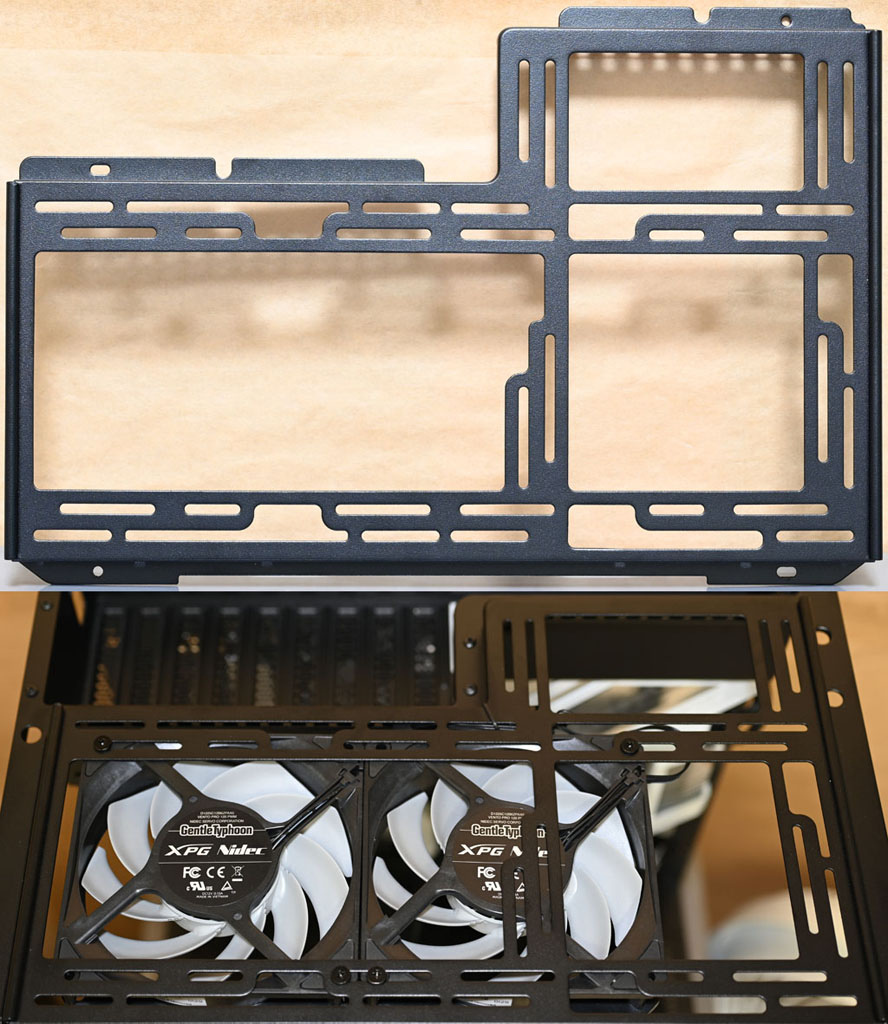

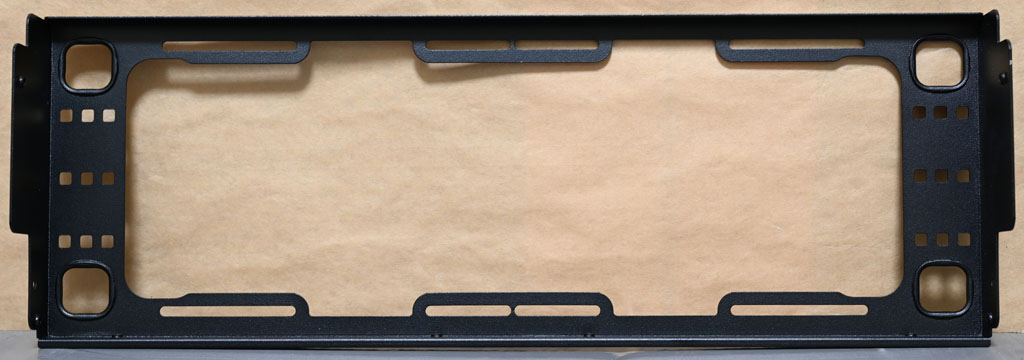

▼頂部風扇固定架，可安裝2個120/140mm風扇，一體式水冷排可裝到280mm，配置長條形固定孔

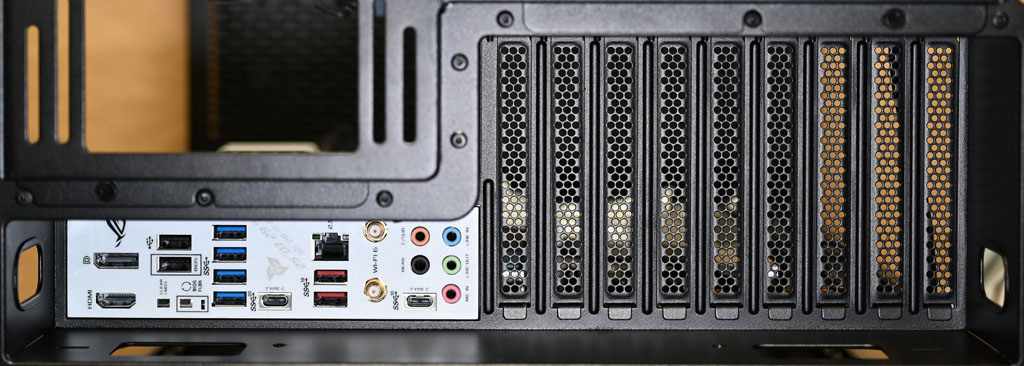

▼9個標準擴充槽之間有支架，每個擴充槽均採用可重複使用的擋板，擴充槽擋板上有通風開孔，左/右/下方有4個穿線至機殼內部的開孔，開孔周圍採防刮折邊處理

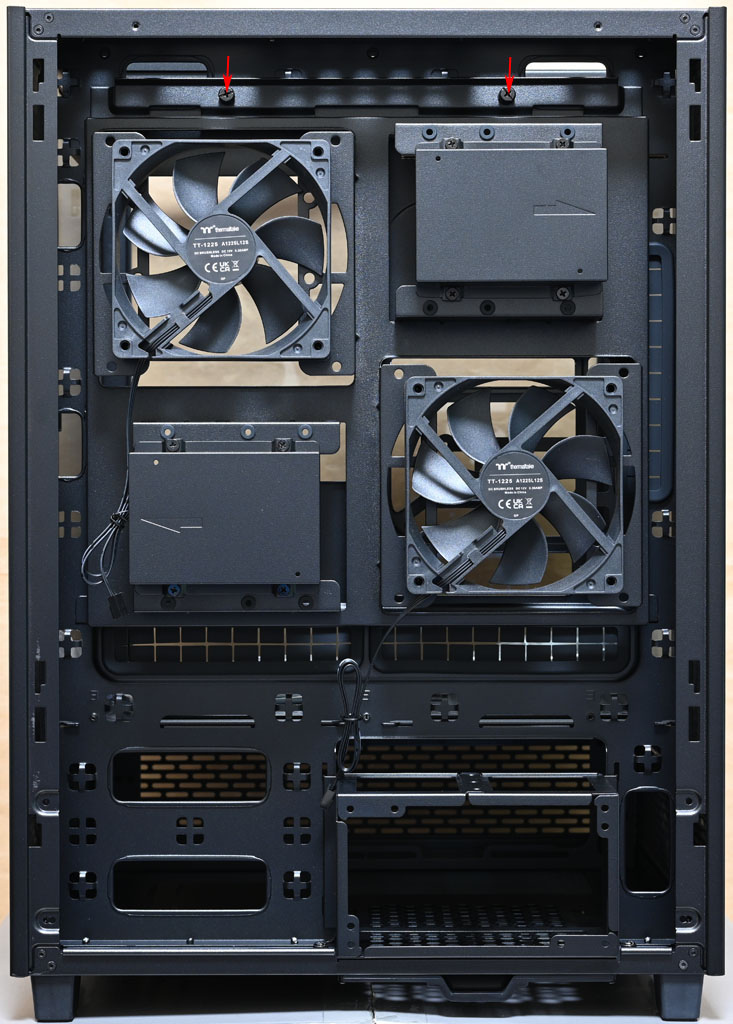

▼打開背面蓋板後的樣子，活動式背面固定架用2顆手轉螺絲(紅色箭頭)固定

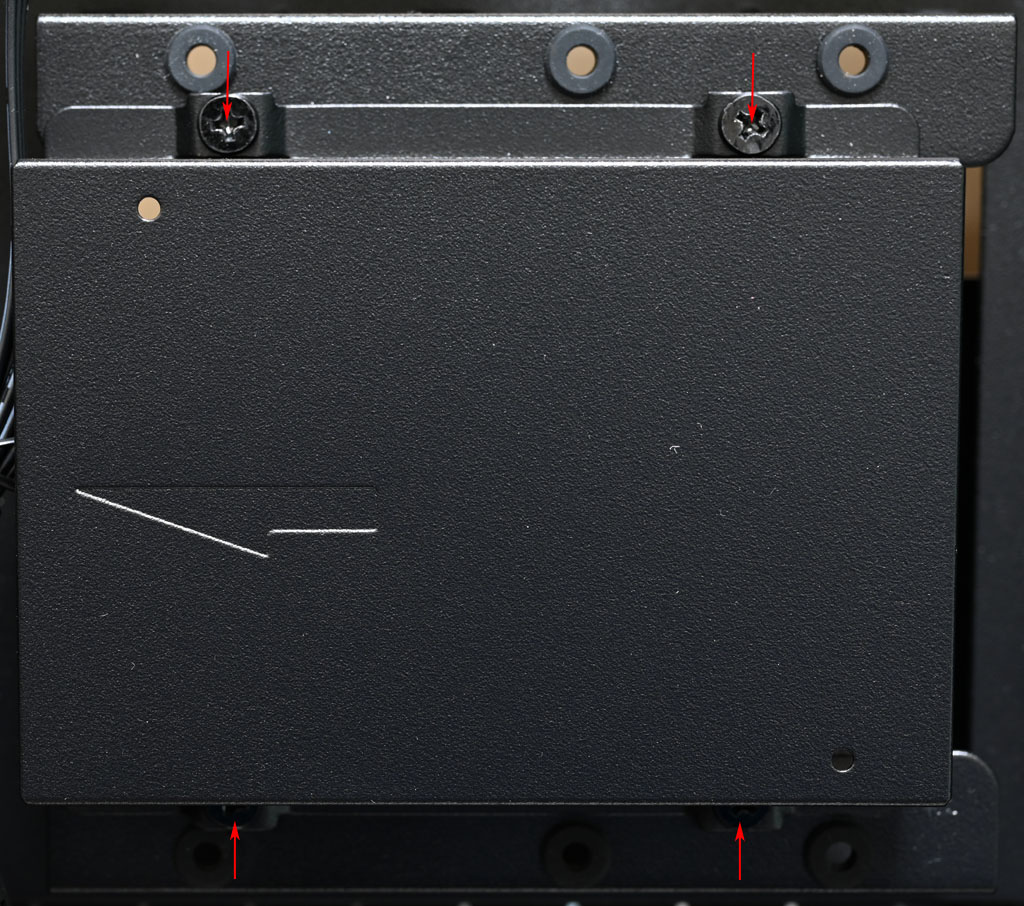

▼背面固定架提供2個2.5吋固定架，拆卸4顆螺絲(紅色箭頭)即可取下

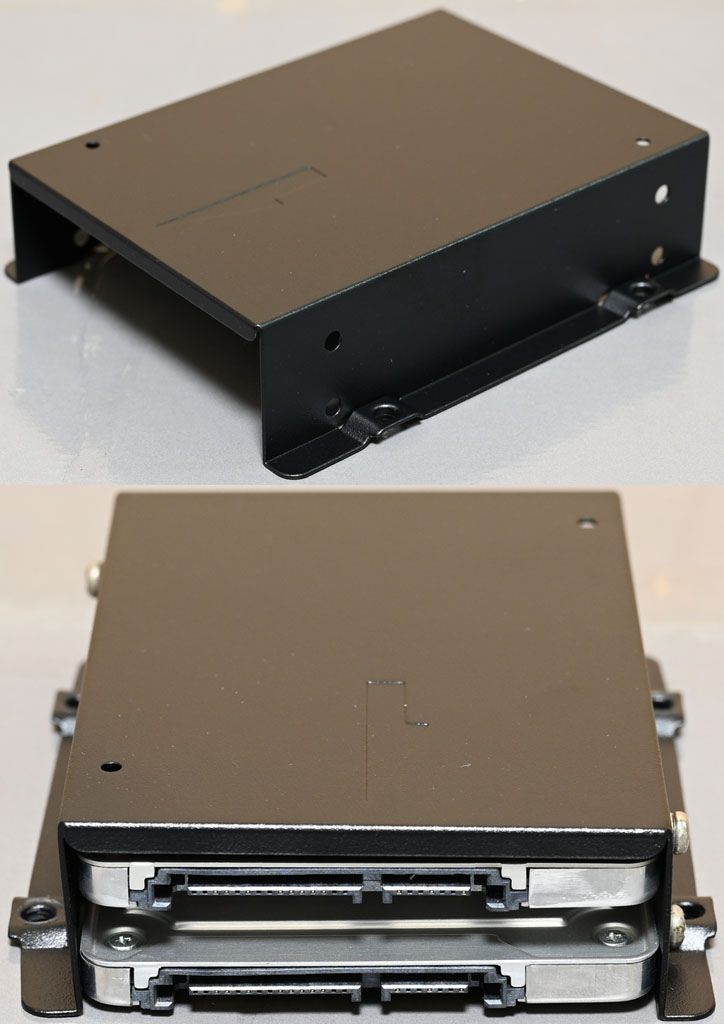

▼每個2.5吋固定架可以安裝2顆2.5吋SSD

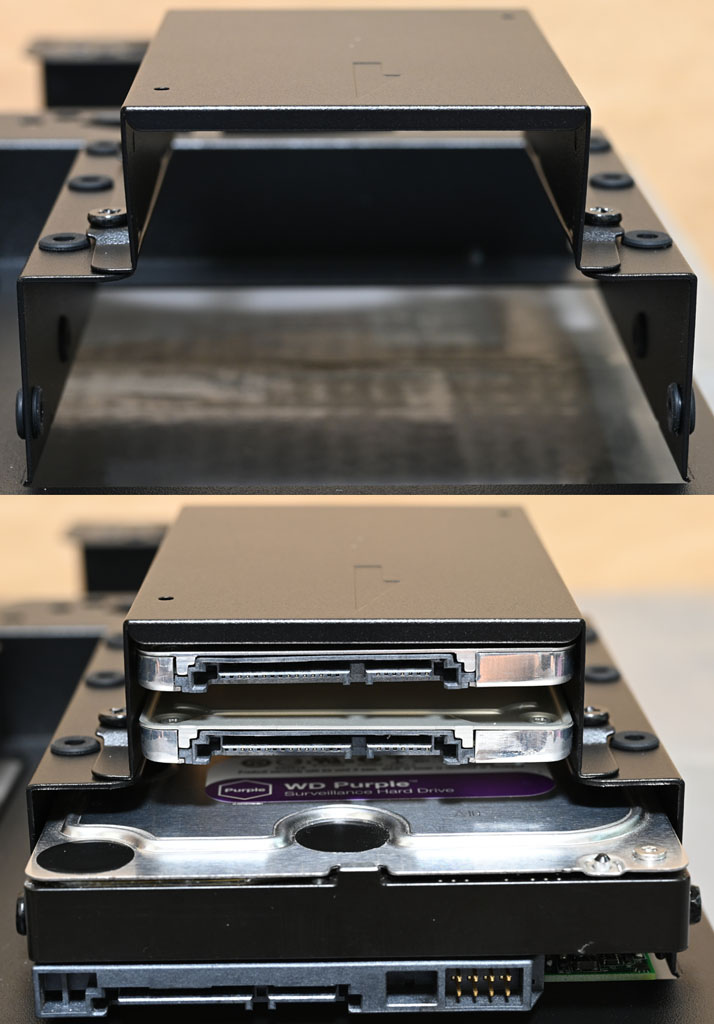

▼2.5吋固定架的底部是3.5吋固定架，可以安裝1顆3.5吋硬碟，不過2.5吋的安裝間距較窄，不利於直角接頭

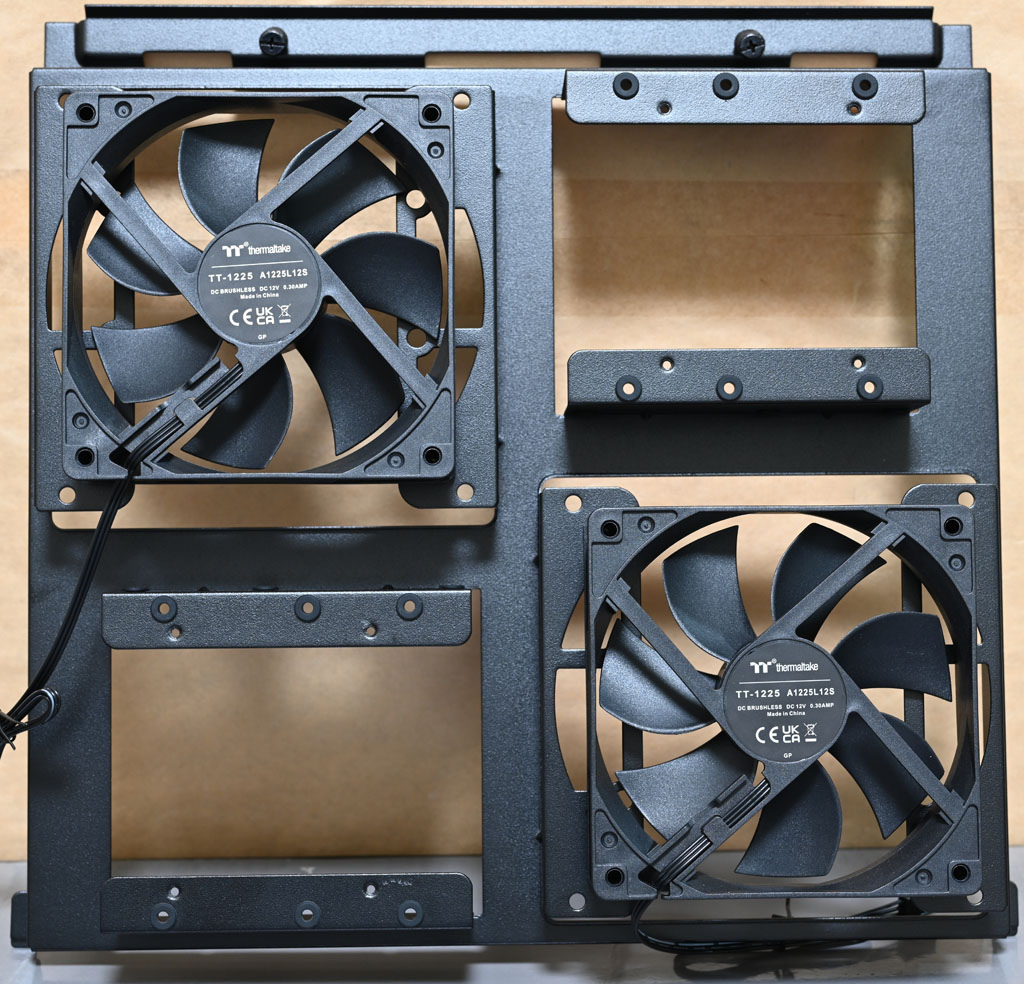

▼背面固定架可安裝2個120/140mm風扇，配置圓形固定孔，預裝2顆120mm風扇

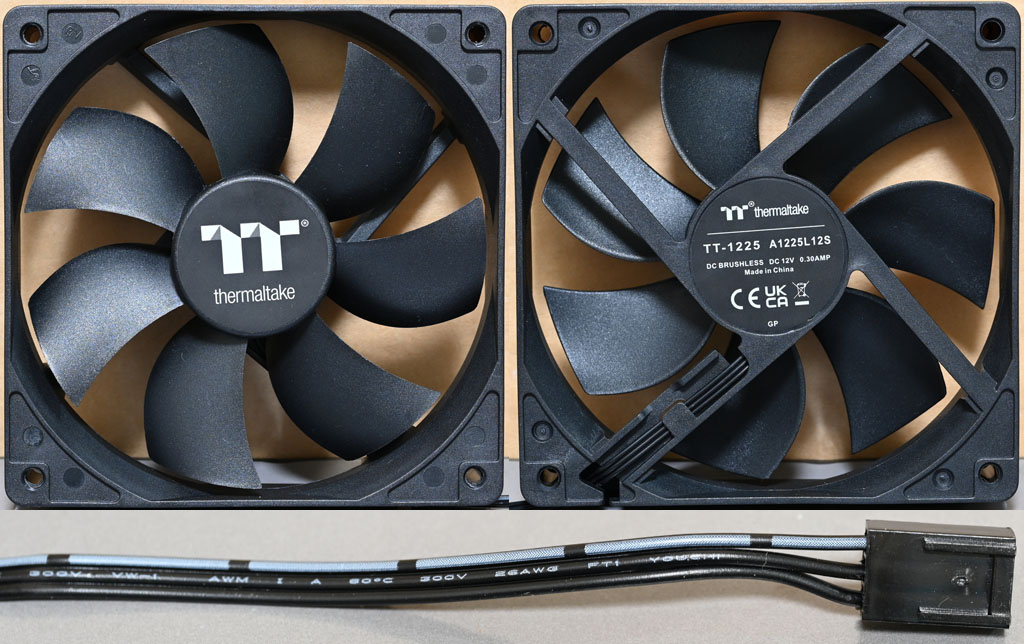

▼120mm風扇，扇葉軸心處有商標貼紙，外框中央貼紙有商標、型號、電壓/電流，配置3PIN線路
▼背面固定架風扇安裝位置安裝140mm風扇示意圖
▼背面固定架風扇安裝位置有配置3.5吋固定孔(紅色箭頭)

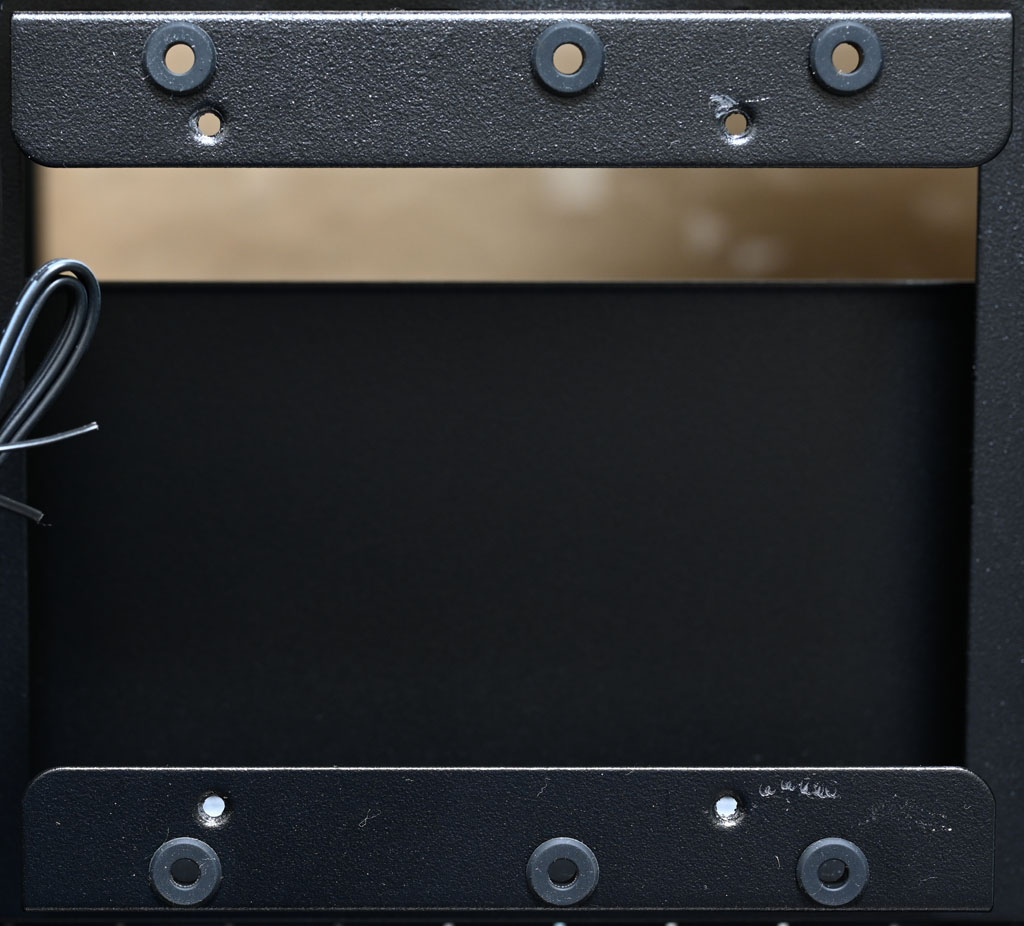

▼背面固定架不安裝2.5吋固定架時，會露出下方3.5吋安裝位置頂部的3.5吋固定孔

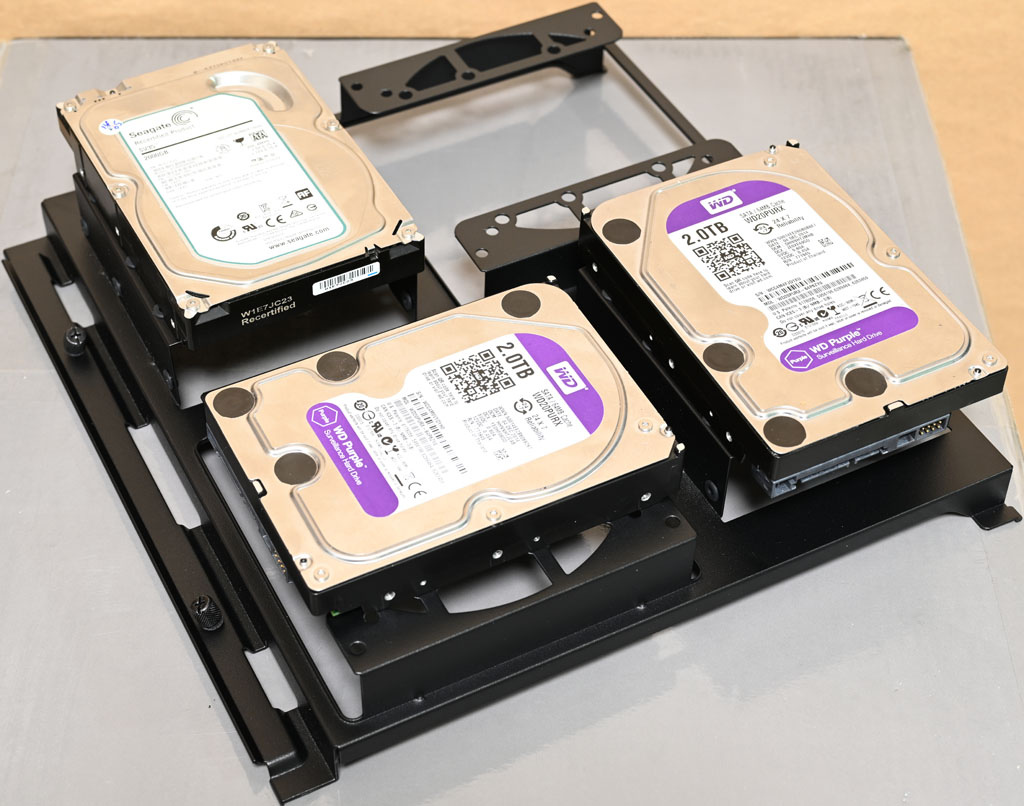

▼背面固定架不安裝風扇及2.5吋固定架時，可以安裝最多6顆3.5吋硬碟，其中2顆裝在原本3.5吋固定位置，4顆裝在固定架頂部。安裝時把風扇安裝位置的風扇取下，其3.5吋固定孔套入3.5吋用橡膠墊圈，先裝位於頂部的硬碟，再裝下方固定位置的硬碟

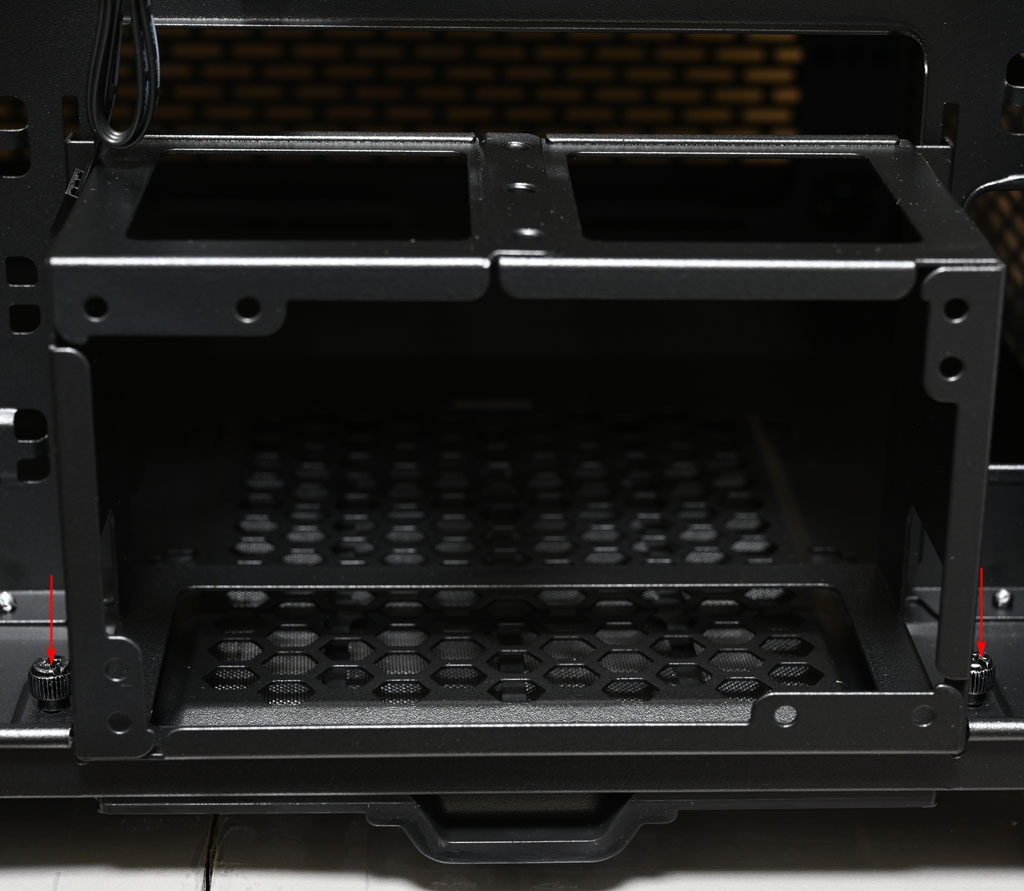

▼背面右下的電源安裝位置，活動式電源固定架用2顆手轉螺絲(紅色箭頭)固定

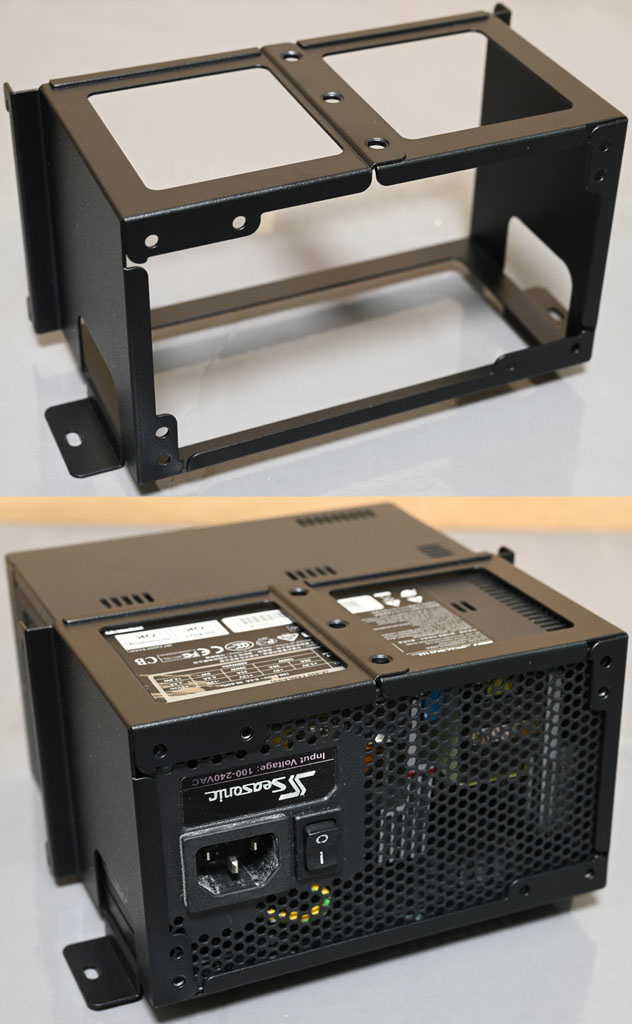

▼鬆開手轉螺絲即可取出，活動式電源固定架提供兩種電源安裝方向的固定孔位

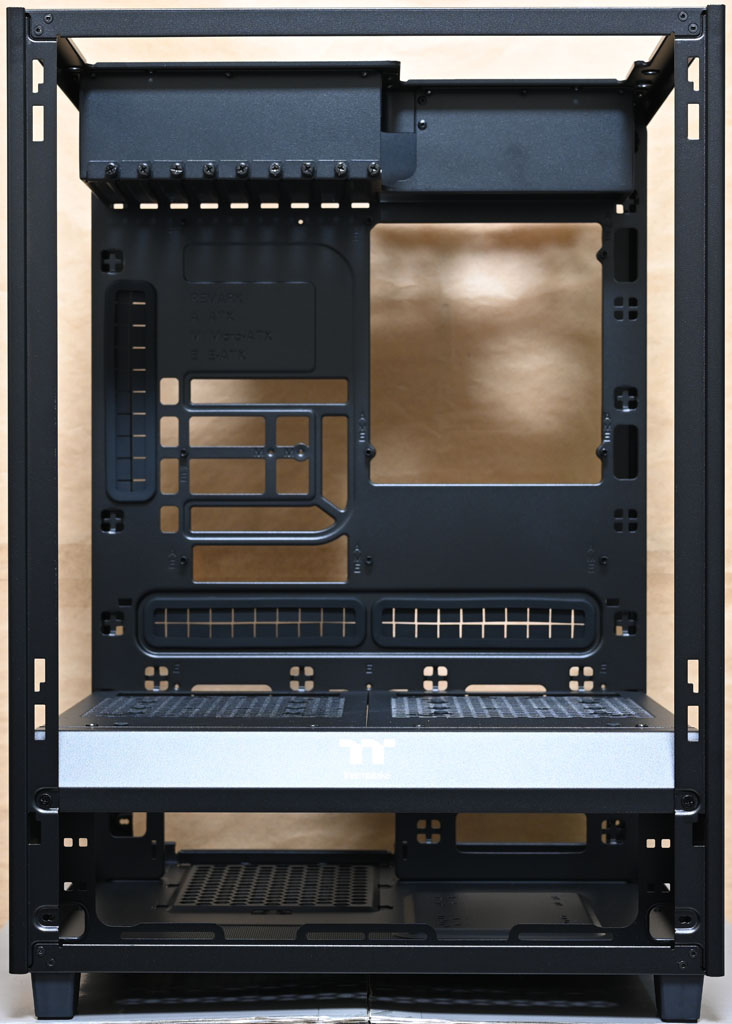

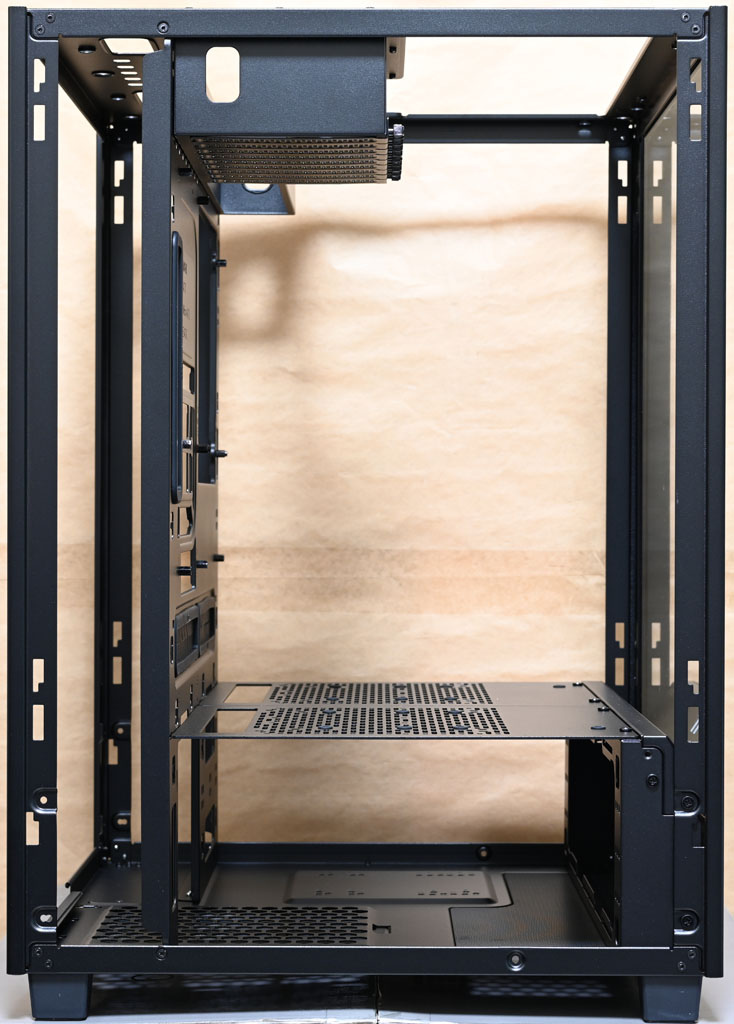

▼移除背面固定架及電源固定架後的背面內部結構

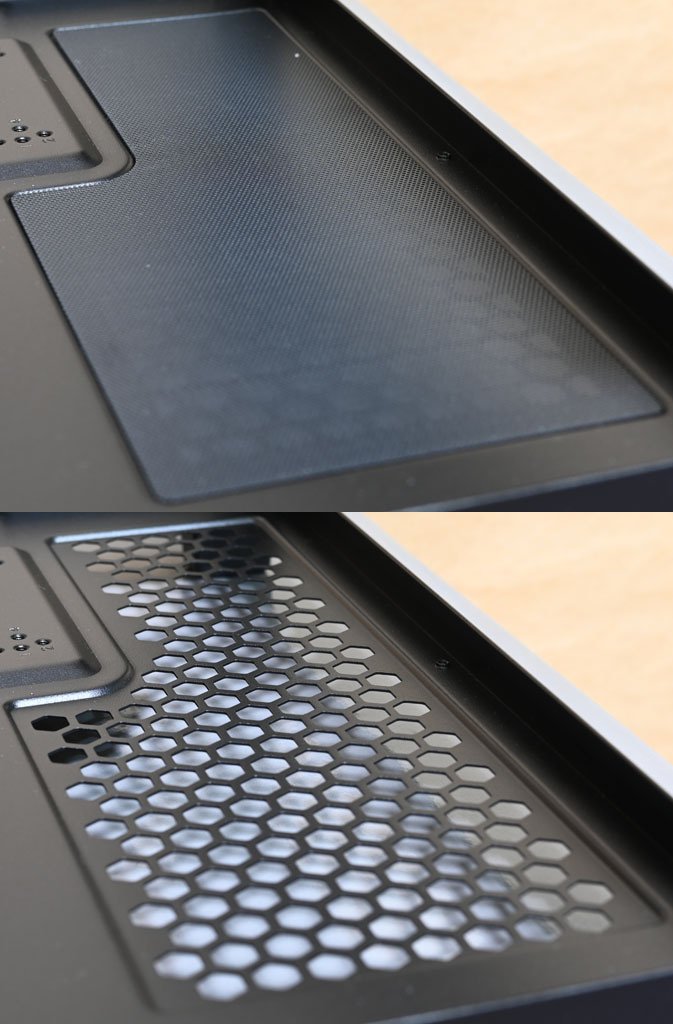

▼鬆開正面底部/左側面底部/右側面底部的手轉螺絲，可取下長條孔洞通風口，背面配置磁鐵固定的嵌入式過濾網

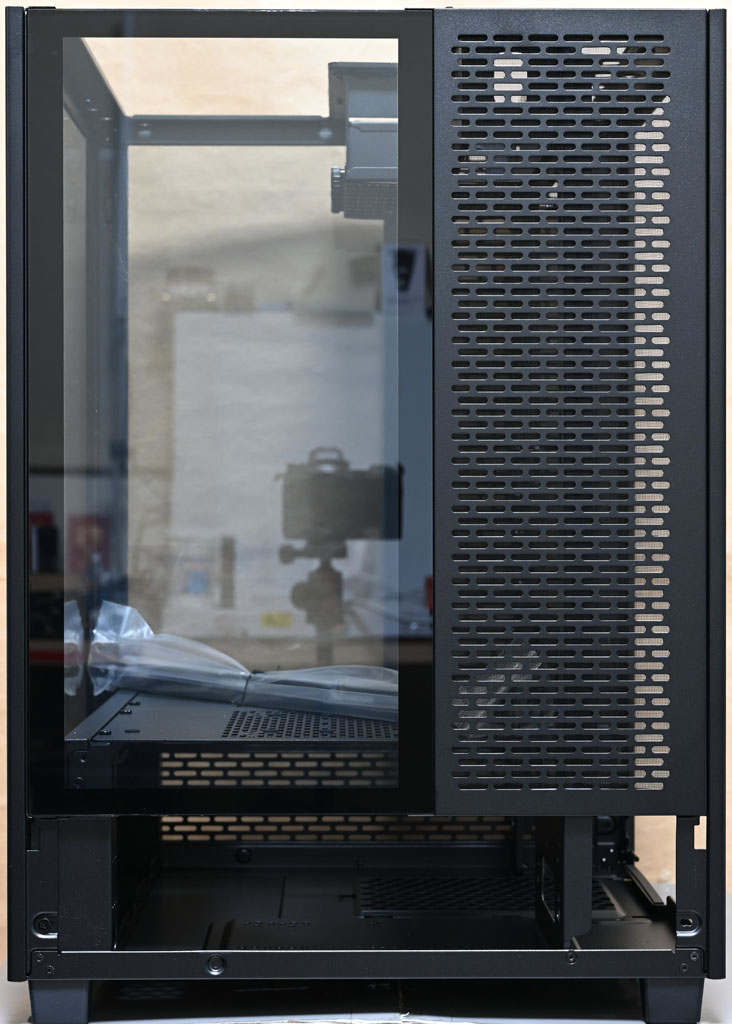

▼右側面取下底部長條孔洞通風口後的樣子

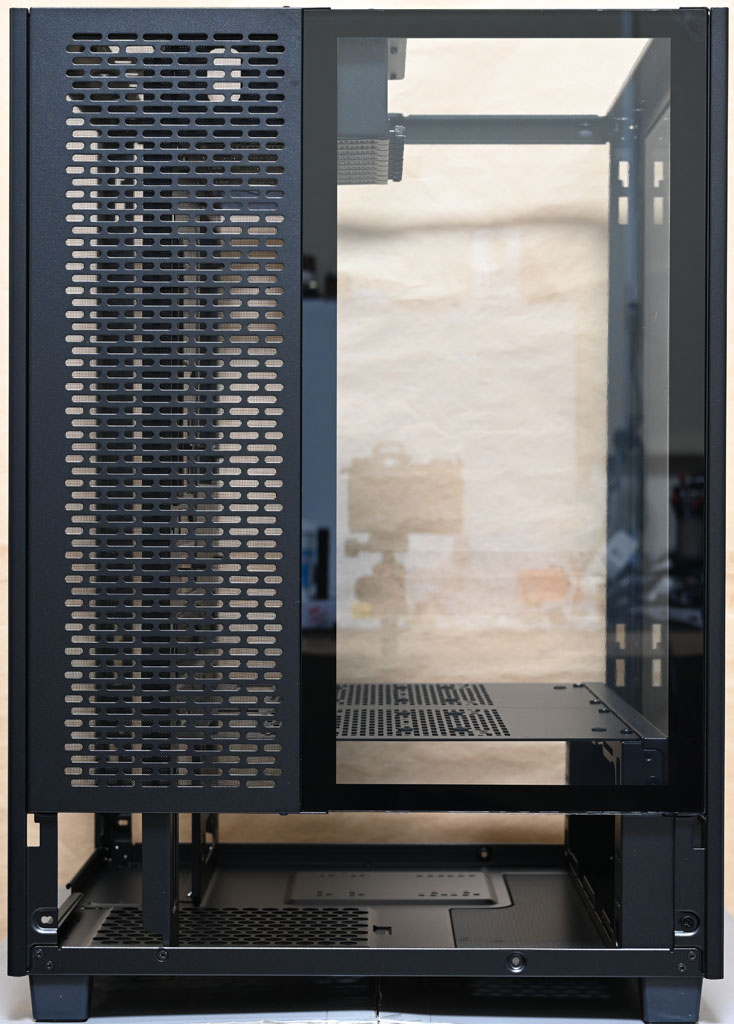

▼將帶有強化玻璃視窗及長條孔洞通風口的右側面蓋板往上提，即可取下，可清楚看到右側面結構
▼左側面取下底部長條孔洞通風口後的樣子

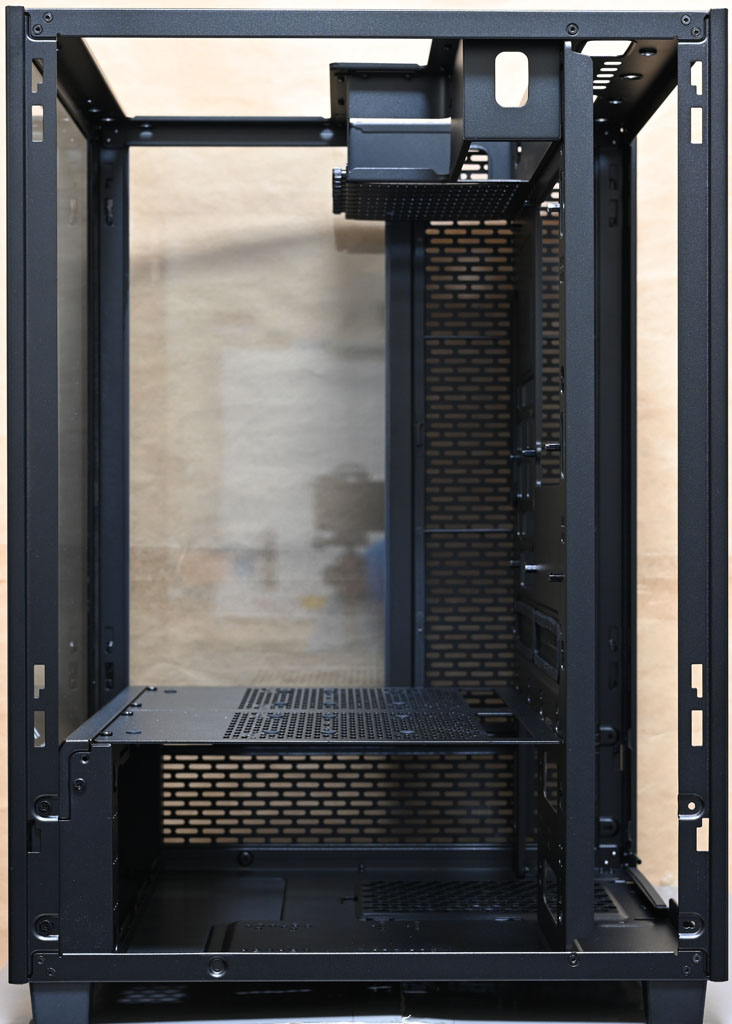

▼將帶有強化玻璃視窗及長條孔洞通風口的左側面蓋板往上提，即可取下，可清楚看到左側面結構

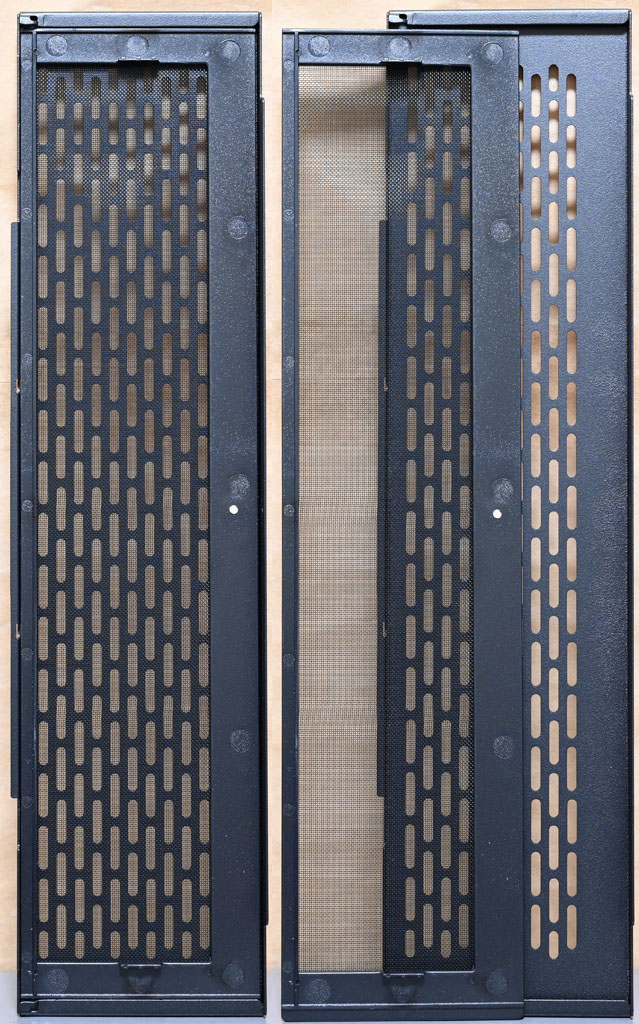

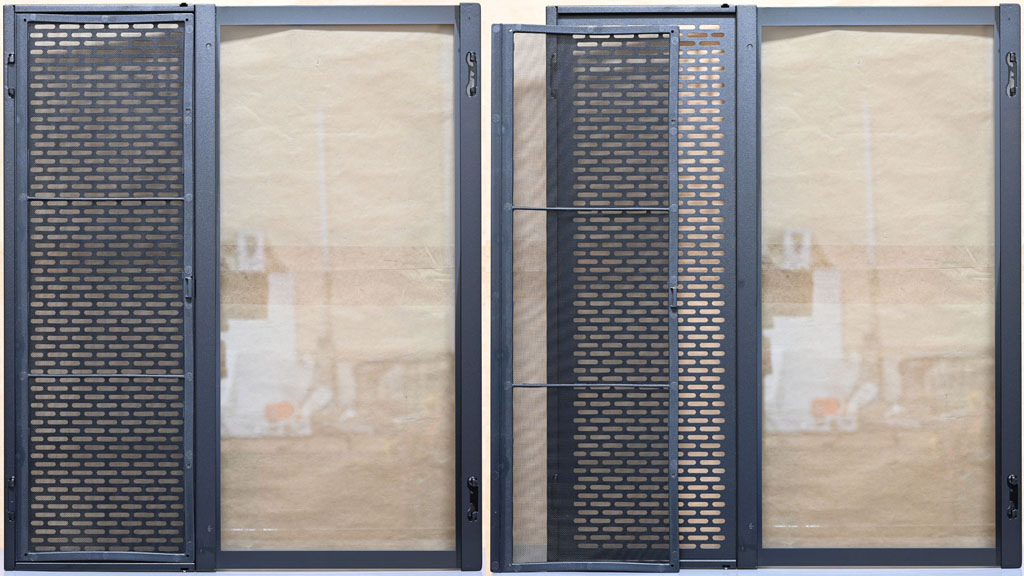

▼左/右側面蓋板，長條孔洞通風口背面配置磁鐵固定的嵌入式過濾網，強化玻璃視窗左右兩側金屬條有折邊，覆蓋住強化玻璃左右邊緣與角落處，可避免遭受撞擊，但強化玻璃視窗上下邊緣中間部分未受保護，取放時仍需注意避免直接撞擊此處
▼正面取下底部長條孔洞通風口後的樣子

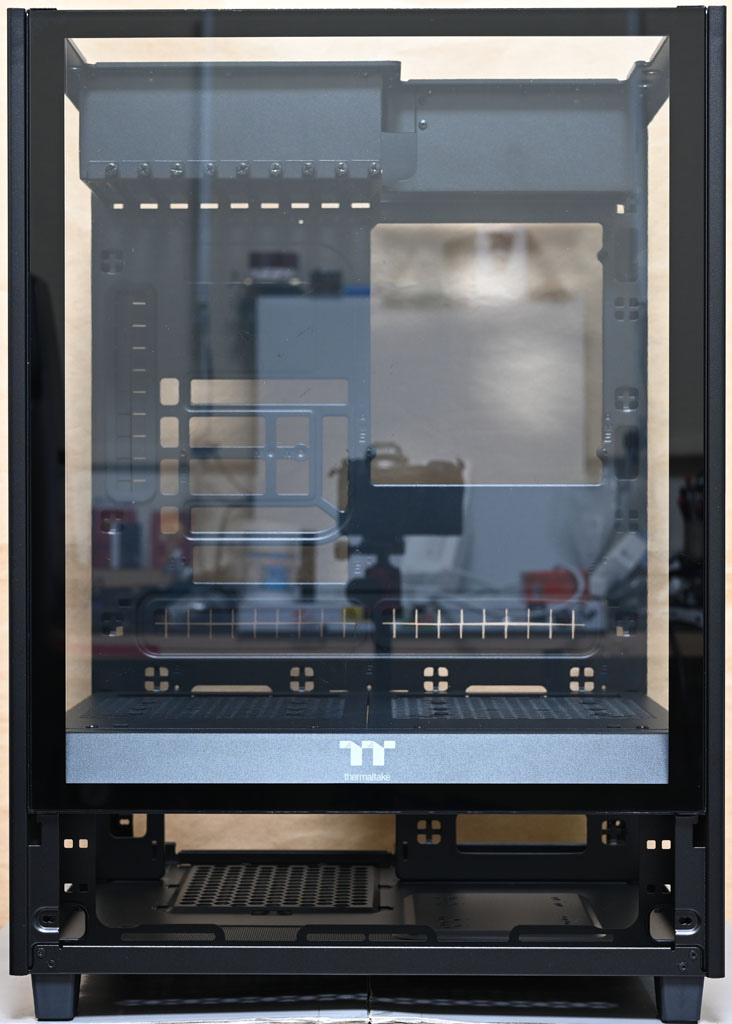

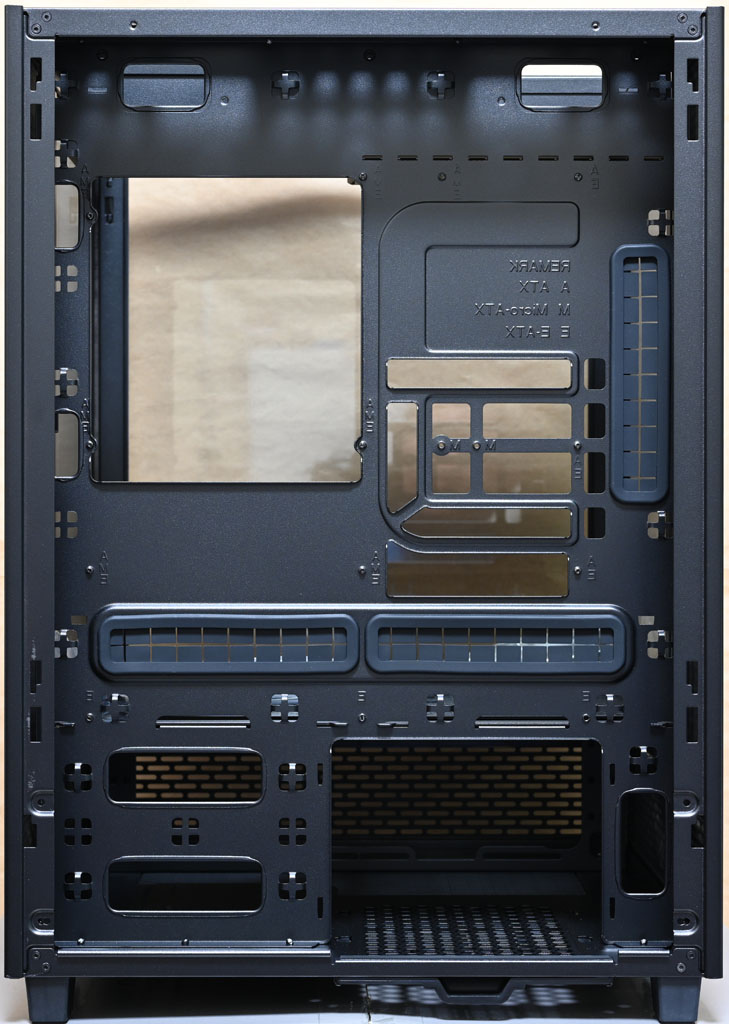

▼將正面強化玻璃視窗往上提，即可取下，可清楚看到正面結構

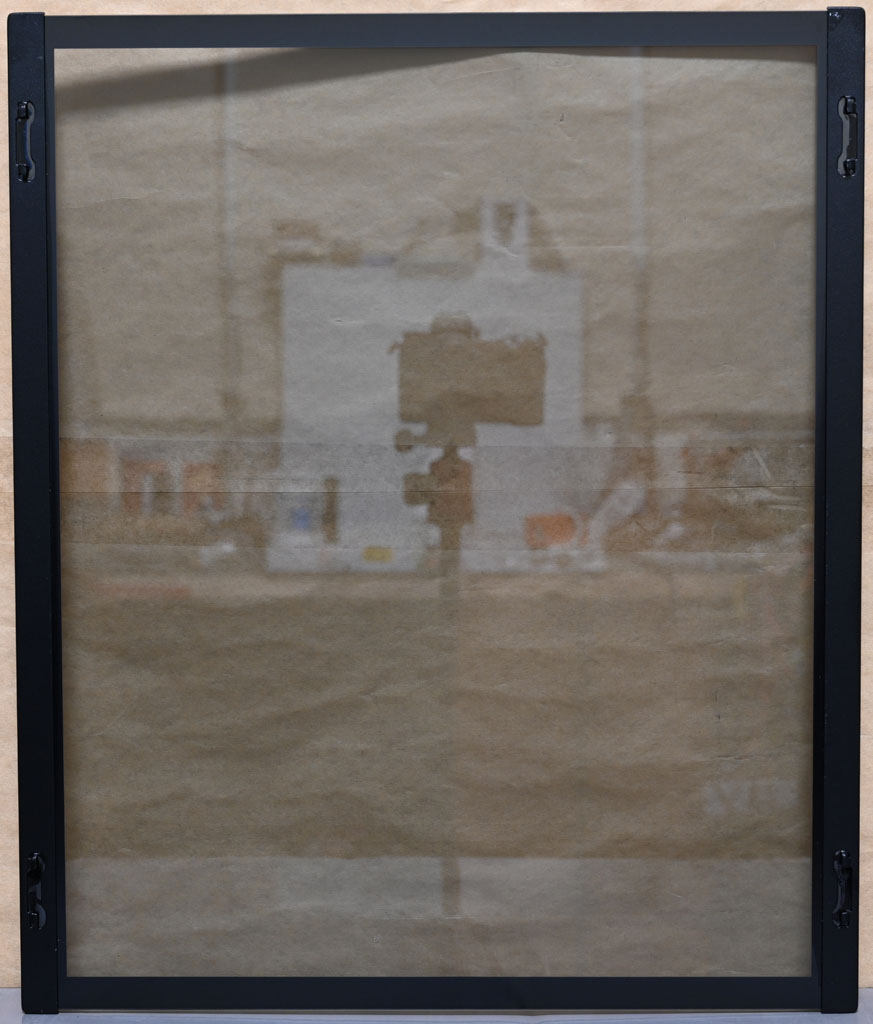

▼正面強化玻璃視窗左右兩側金屬條有折邊，覆蓋住強化玻璃左右邊緣與角落處，可避免遭受撞擊，但強化玻璃視窗上下邊緣中間部分未受保護，取放時仍需注意避免直接撞擊此處

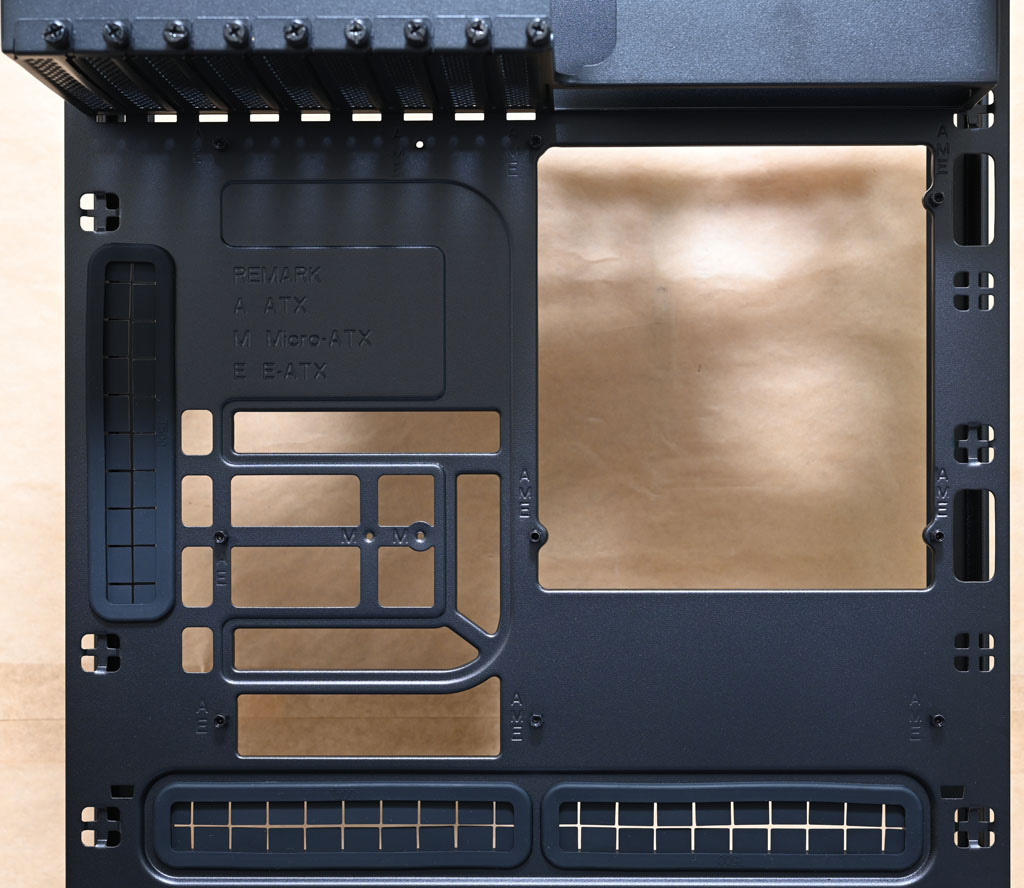

▼9個擴充槽擋板使用手轉螺絲固定，主機板安裝底板鏤空，方便拆裝CPU散熱器背板及透過背面風扇帶動散熱氣流，底板左側及下方的長條形穿線開口有橡膠護套

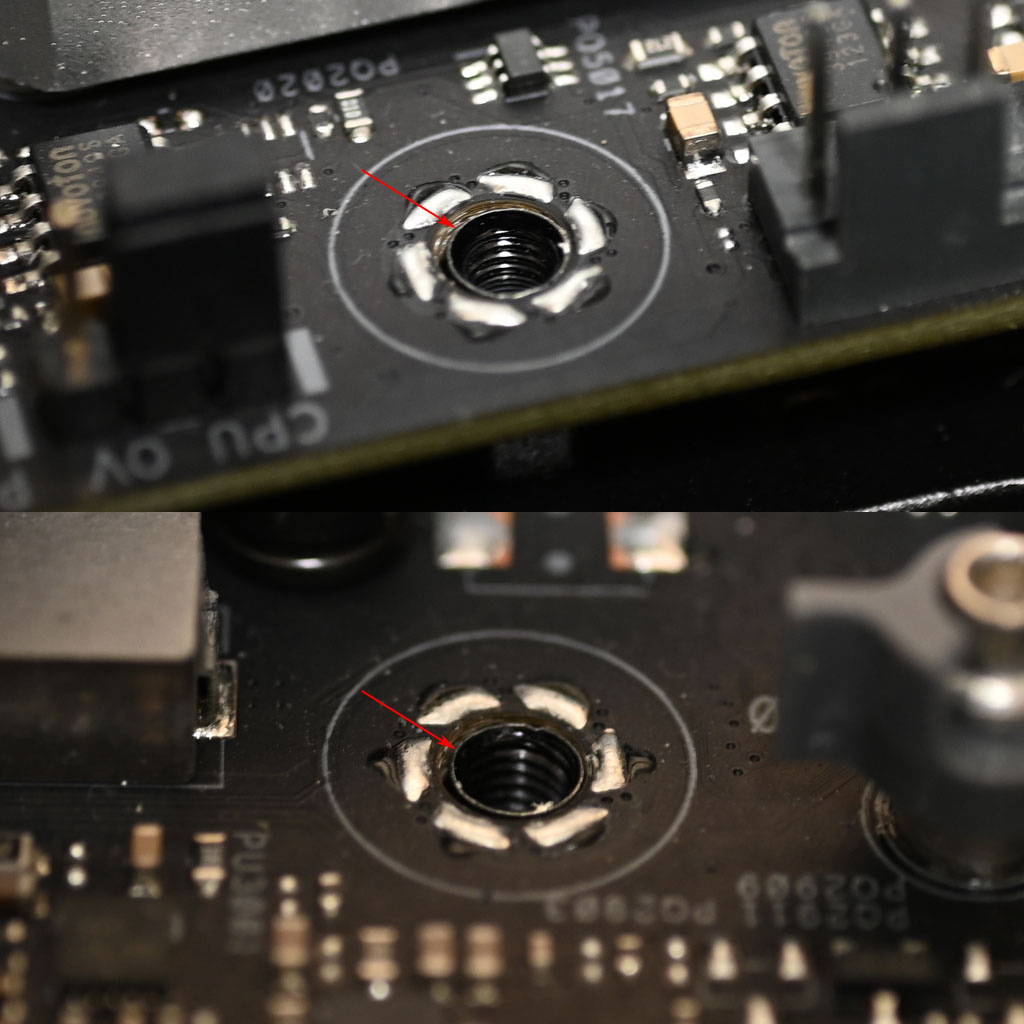

▼其中2支主機板銅柱頂端凸出(紅色箭頭)，安裝主機板時要確認其凸出部完全套入主機板螺絲孔洞，再鎖上螺絲

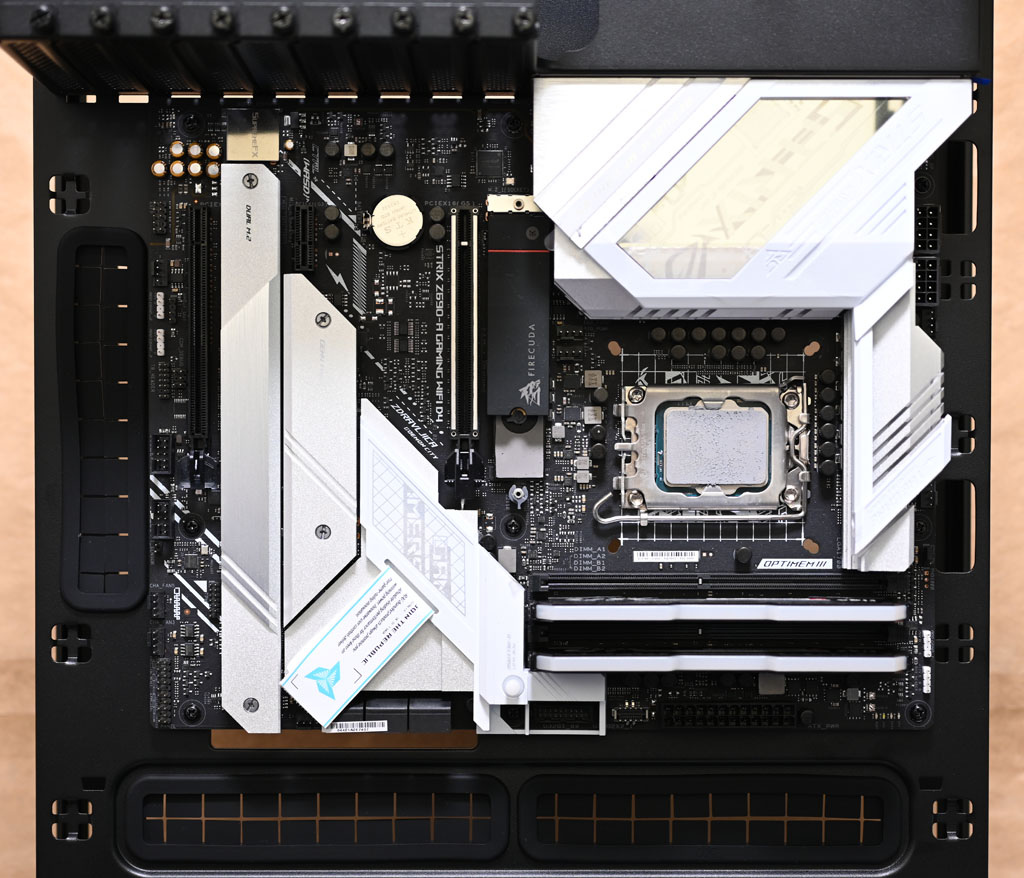

▼安裝9孔標準ATX主機板示意圖

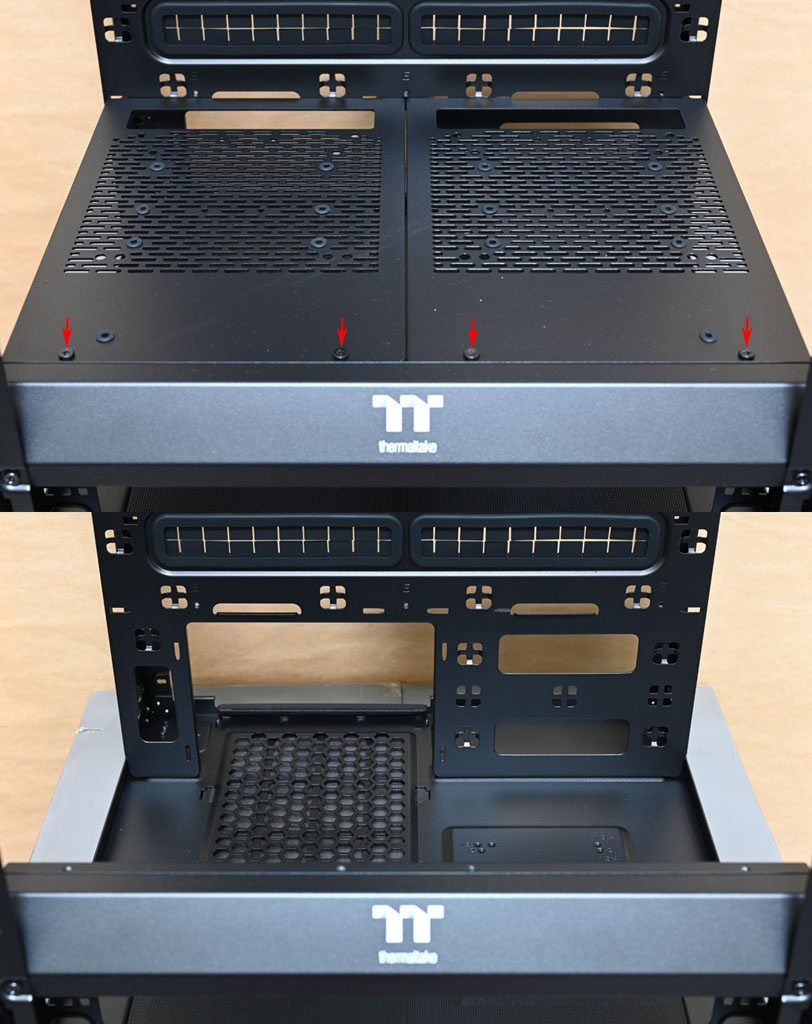

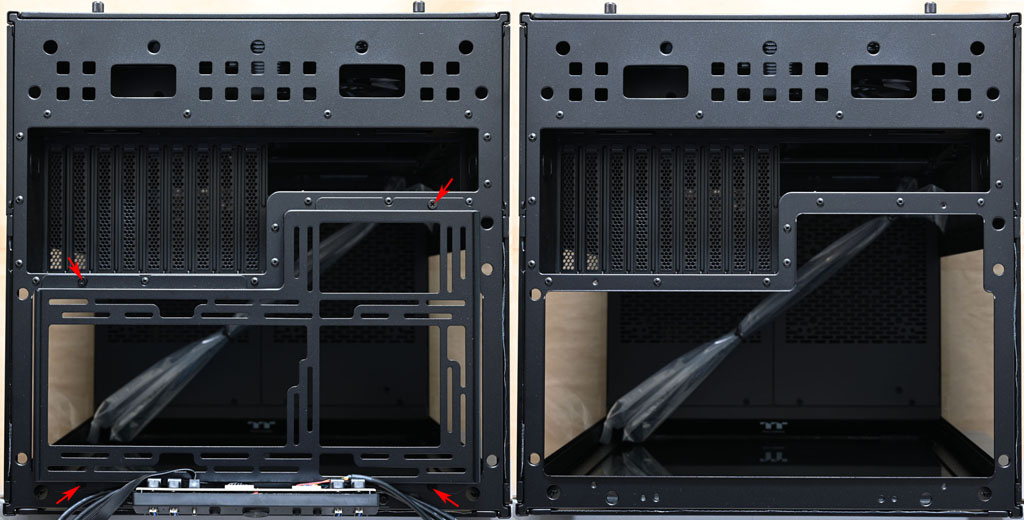

▼主機板底板下方有2片電源艙上蓋，每片使用2顆螺絲固定(紅色箭頭)，移除後可完整看到下方電源艙結構

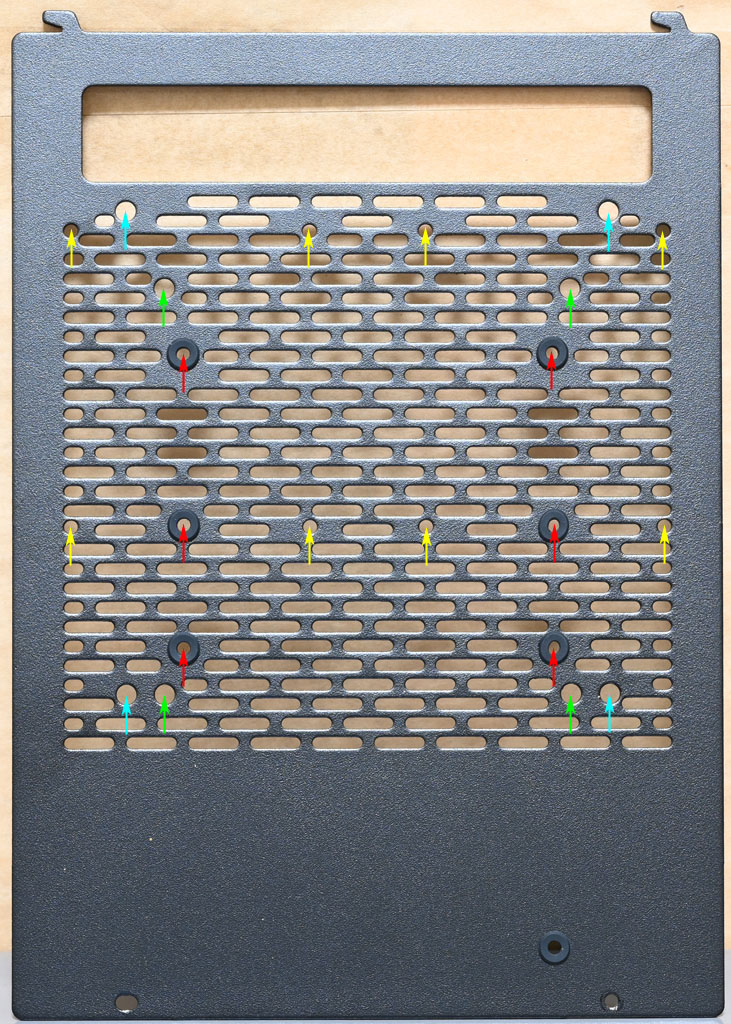

▼電源艙上蓋的長條狀通風口有3.5吋(紅色箭頭)、2.5吋(黃色箭頭)、120mm風扇(綠色箭頭)、140mm風扇(水藍色箭頭)固定用螺絲孔，3.5吋固定孔預裝3.5吋用橡膠墊圈。電源艙上蓋上方有穿線用開孔，最上方倒L型卡扣用來插入底板固定

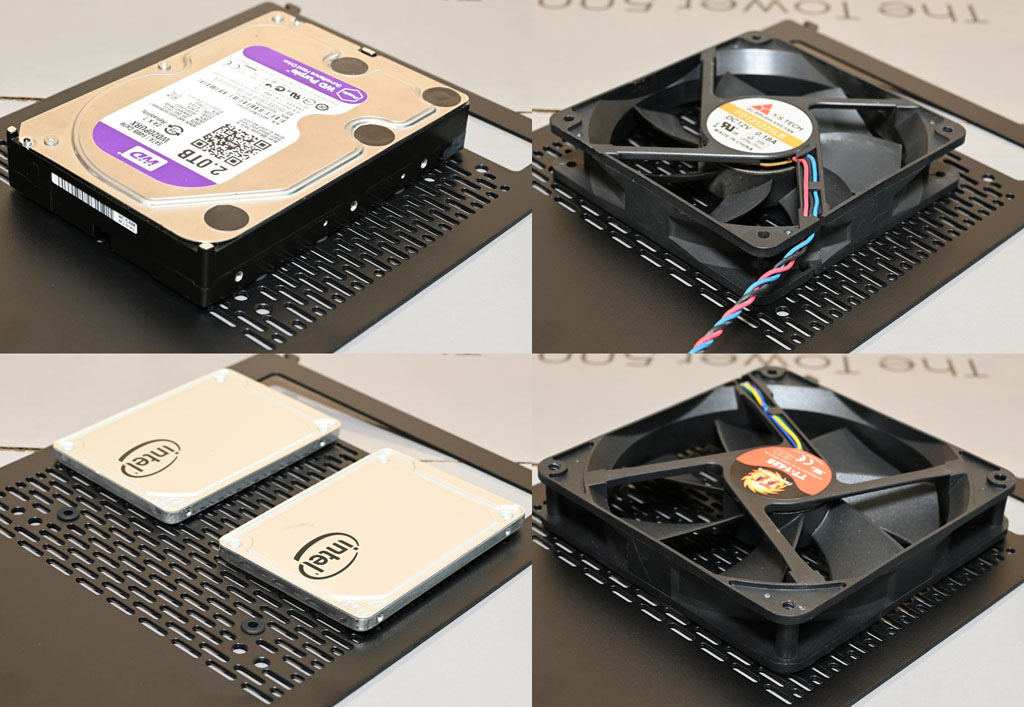

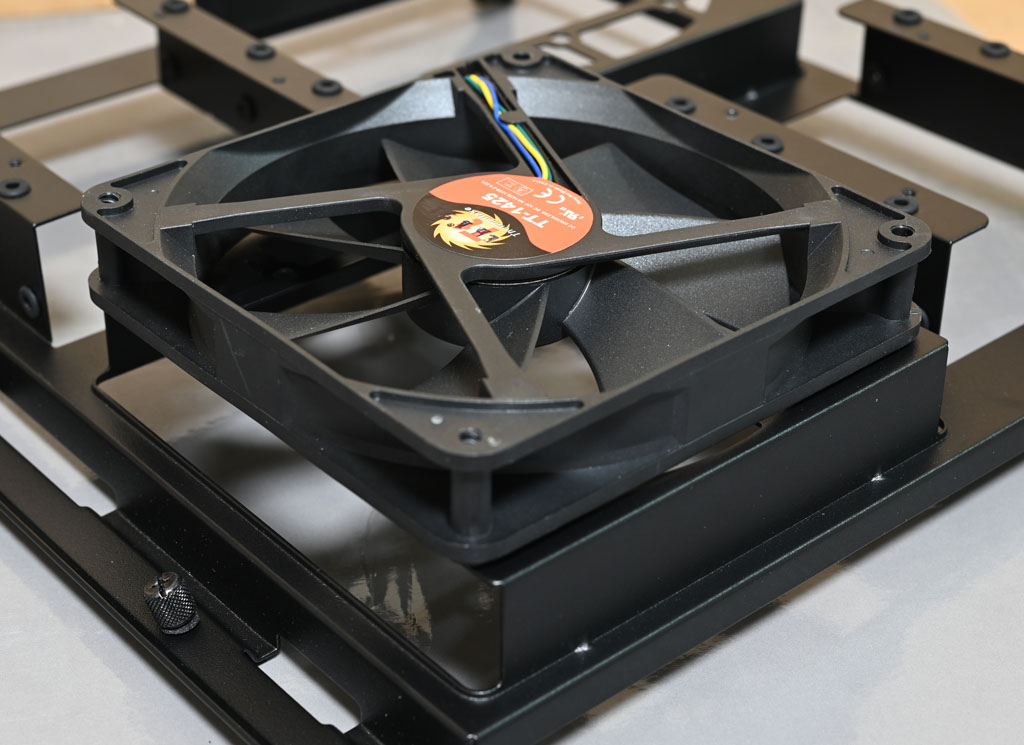

▼電源艙上蓋安裝1顆3.5吋硬碟(左上)、2顆2.5吋SSD(左下)、120mm風扇(右上)、140mm風扇(右下)示意圖。安裝2.5吋硬碟時要取下3.5吋用橡膠墊圈改貼上2.5吋用橡膠墊圈，安裝120/140mm風扇時要移除所有橡膠墊圈

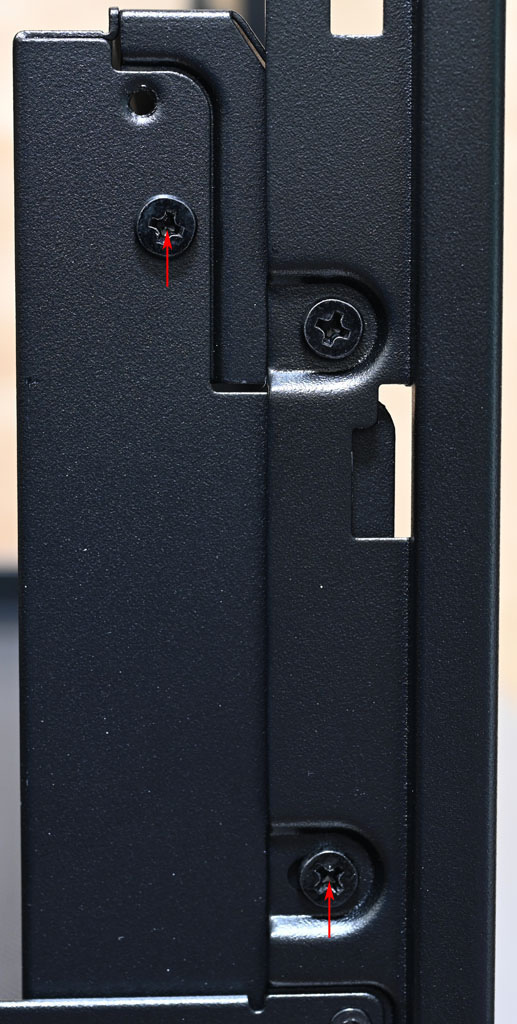

▼正面底部風扇固定架的左右兩側各使用2顆螺絲(紅色箭頭)固定
▼拆卸4顆固定螺絲後可取下正面底部風扇固定架，，可安裝2個120mm風扇，一體式/分體式水冷排可裝到240mm，配置長條形固定孔，四個角落的穿線開孔周圍採防刮折邊處理

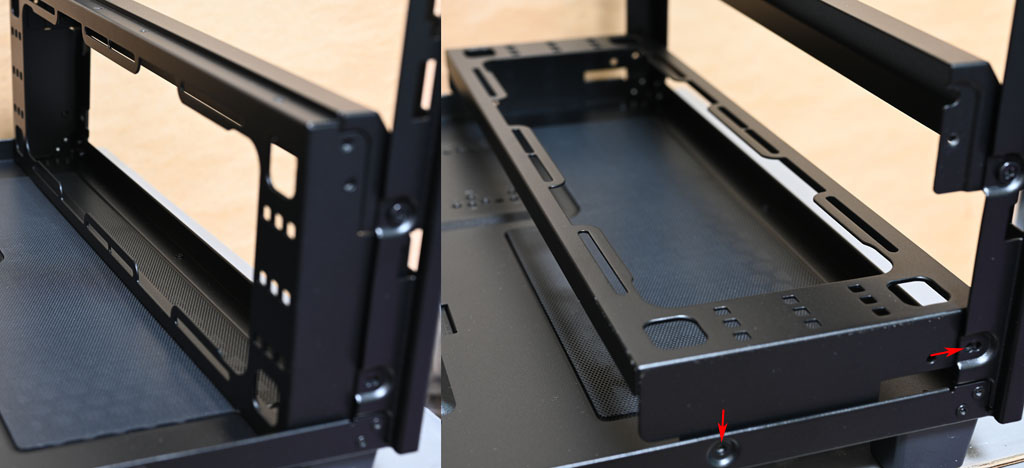

▼正面底部風扇固定架可選垂直(左圖)及水平(右圖)安裝，水平安裝時左右兩側使用不同固定螺絲孔(紅色箭頭)

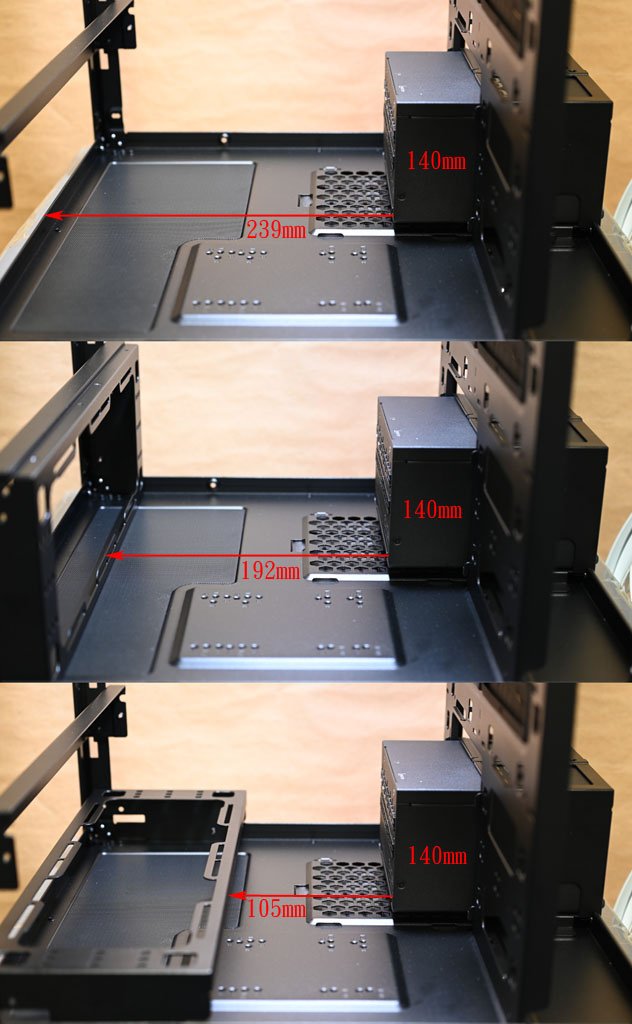

▼安裝長度140mm的電源供應器時，電源供應器模組化插座那一面與正面邊緣距離239mm，正面底部風扇固定架垂直安裝時距離192mm，，正面底部風扇固定架水平安裝時距離105mm

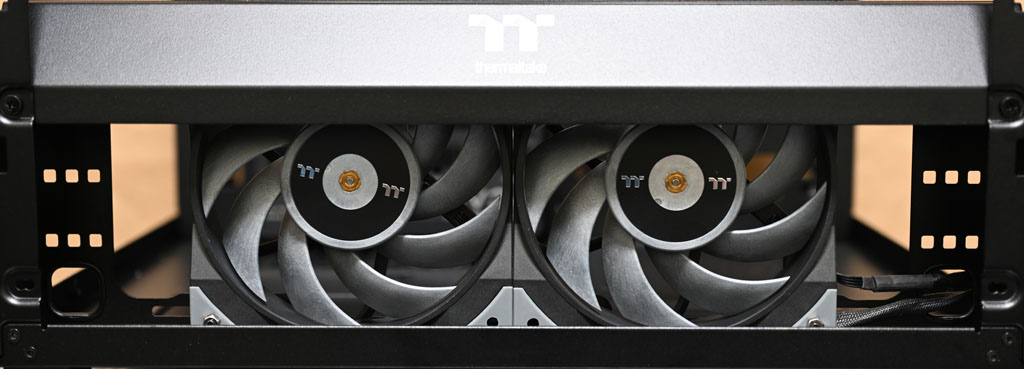

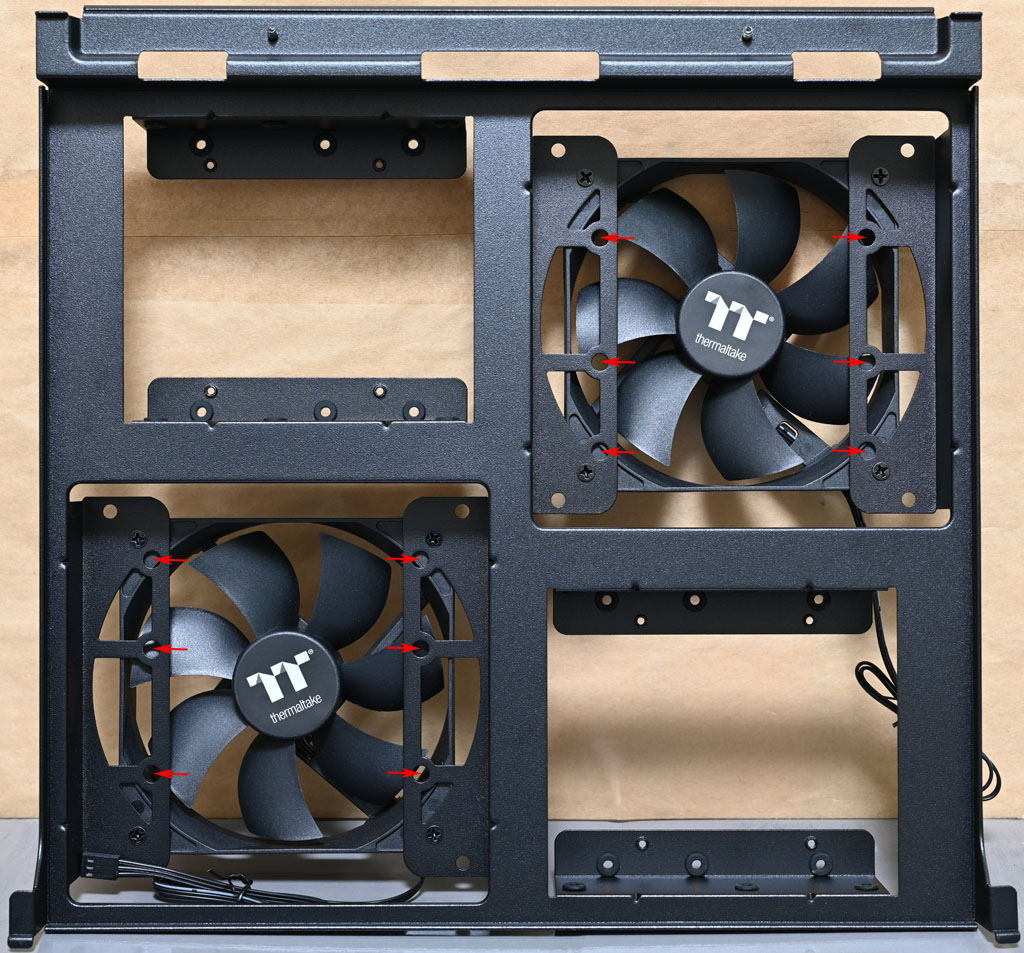

▼正面底部風扇固定架採垂直方式安裝2顆120mm風扇示意圖

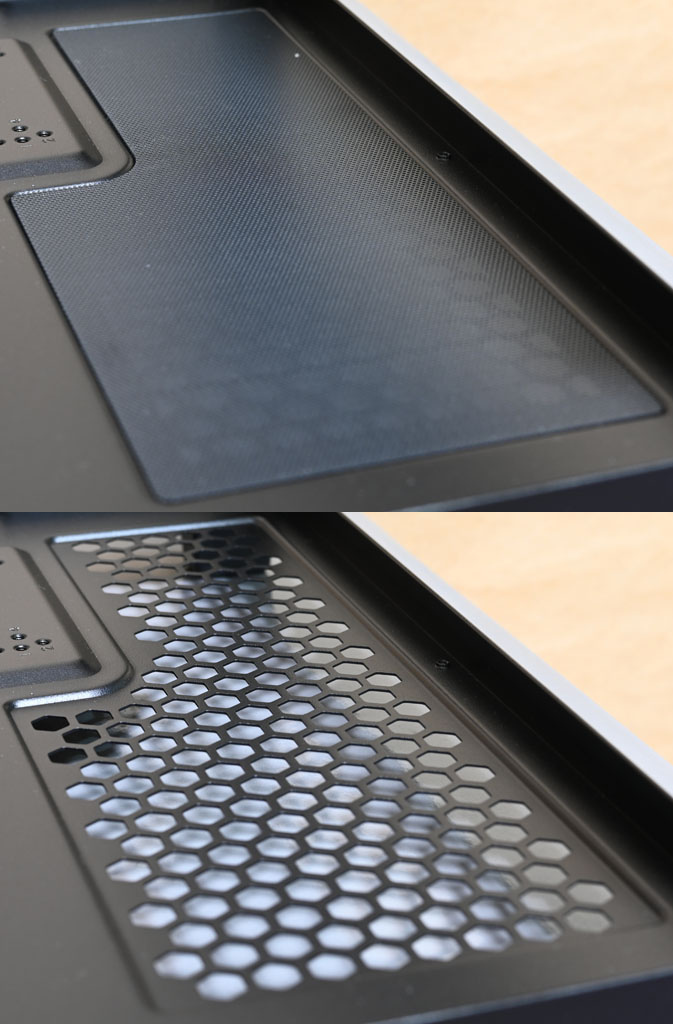

▼底部靠近前端的通風口配置磁吸式過濾網

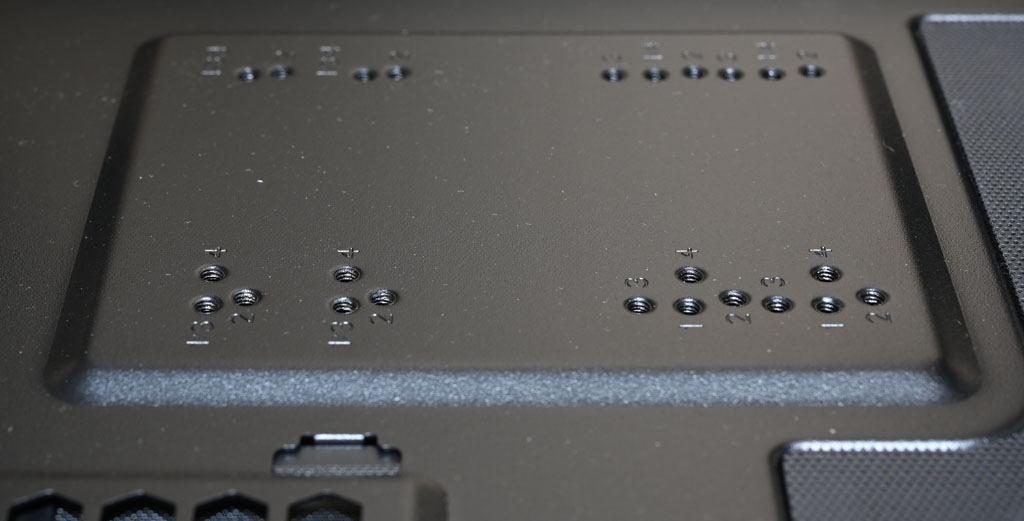

▼底部設置分體式水冷幫浦/水箱安裝鎖點

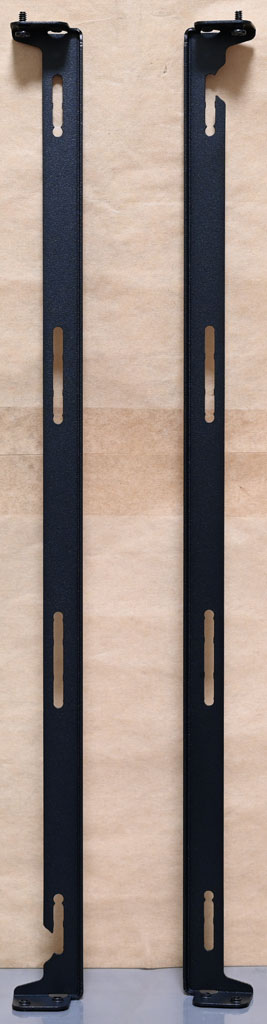

▼右側面安裝3顆120mm風扇及360mm一體式水冷散熱排的固定架，配置長條形固定孔，其中一端的凸起處用來插入電源艙上蓋的橡膠墊圈中，另一端則是鎖在頂部風扇固定架的長條形固定孔

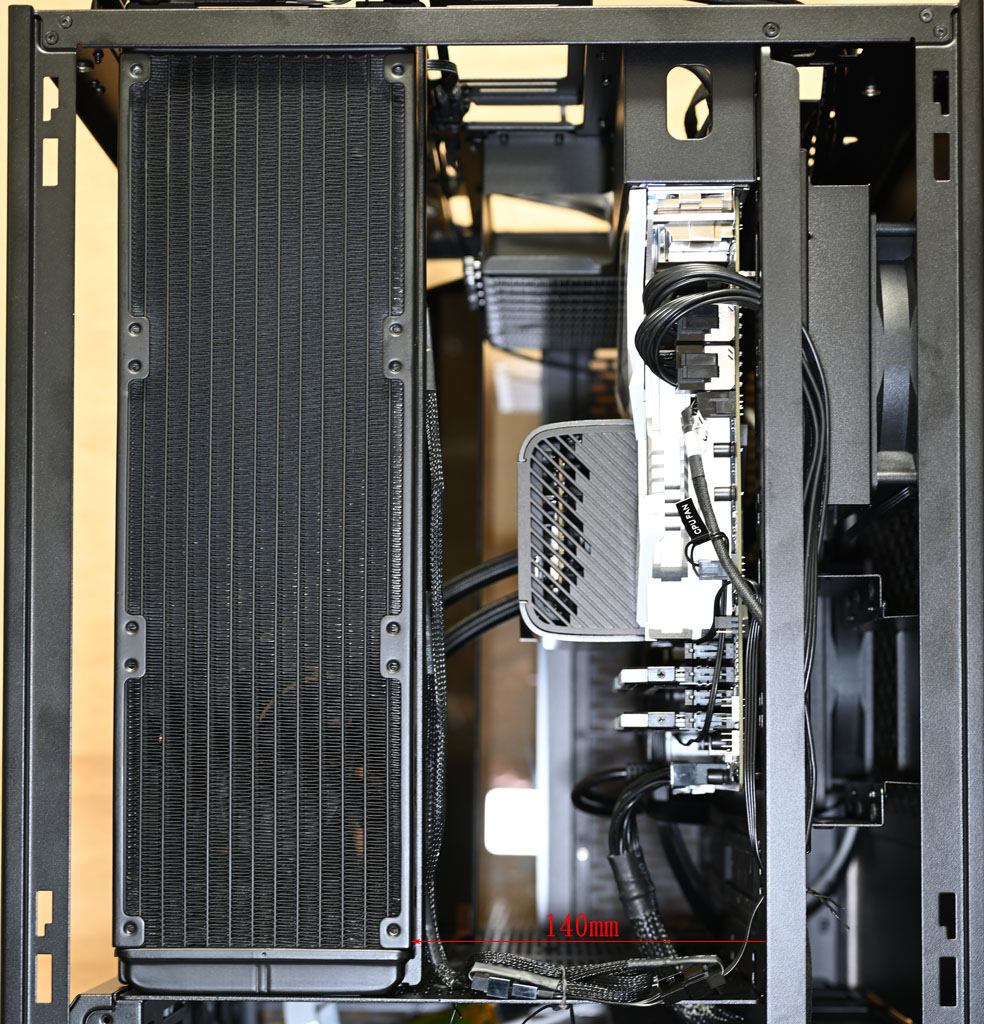

▼右側面安裝360mm一體式水冷散熱排示意圖，水冷排右側邊緣與主機板安裝底板之間距離為140mm，水冷排總長度不得超過399mm(圖中水冷排總長度394mm，厚度27mm)

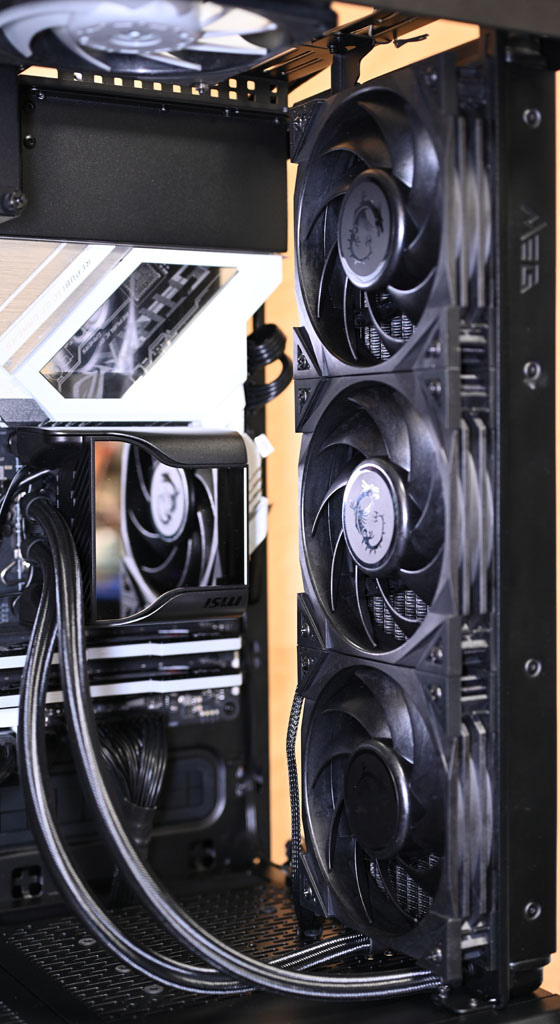

▼3顆120mm風扇透過水冷排支架鎖在360mm一體式水冷散熱排上(風扇-支架-冷排)

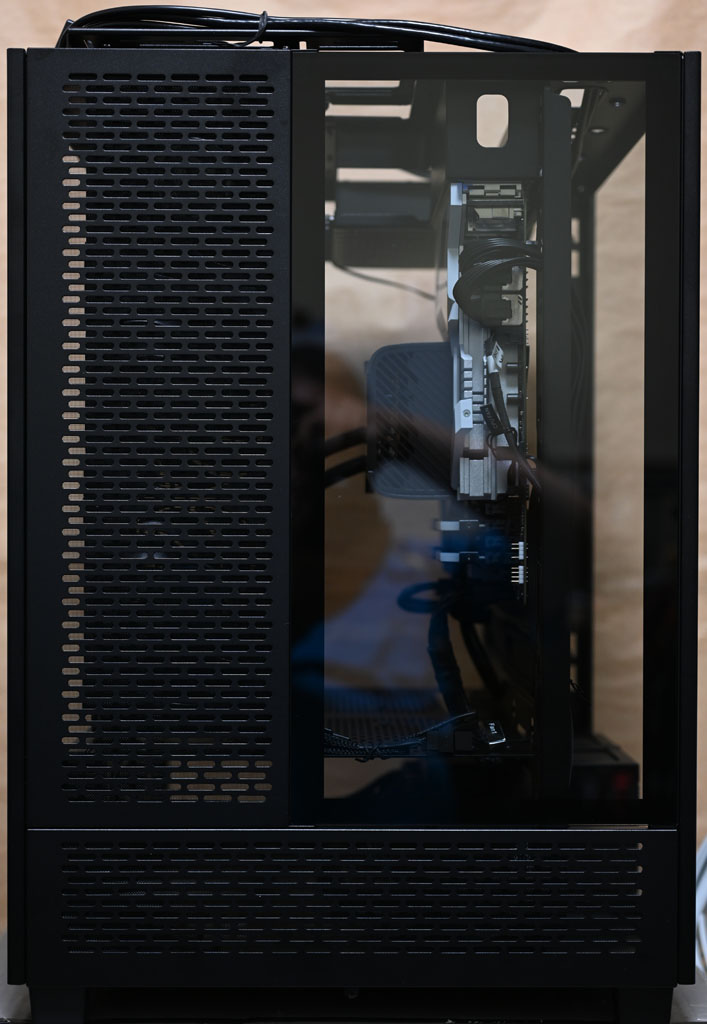

▼若右側面有安裝風扇或水冷排，則右側面蓋板安裝時要轉向，將長條孔洞通風口朝向正面方向，強化玻璃視窗朝向背面方向
▼頂部面板線組走線時要沿著頂部風扇固定架邊緣走，不可阻擋到頂部外框圓柱形卡榫的洞

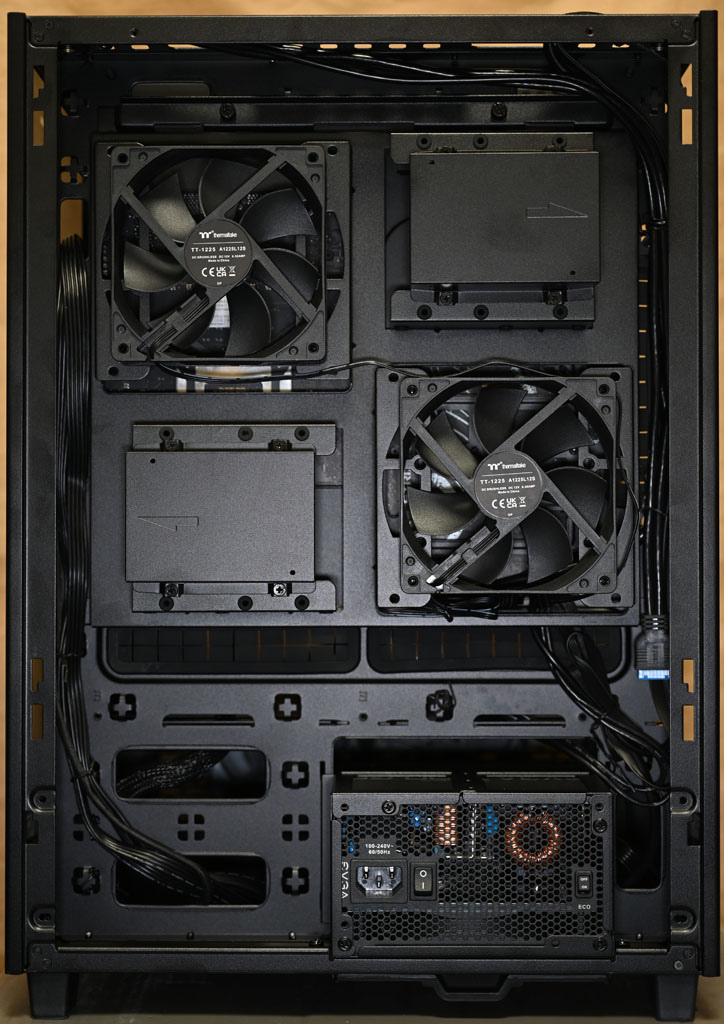

▼裝回背面固定架

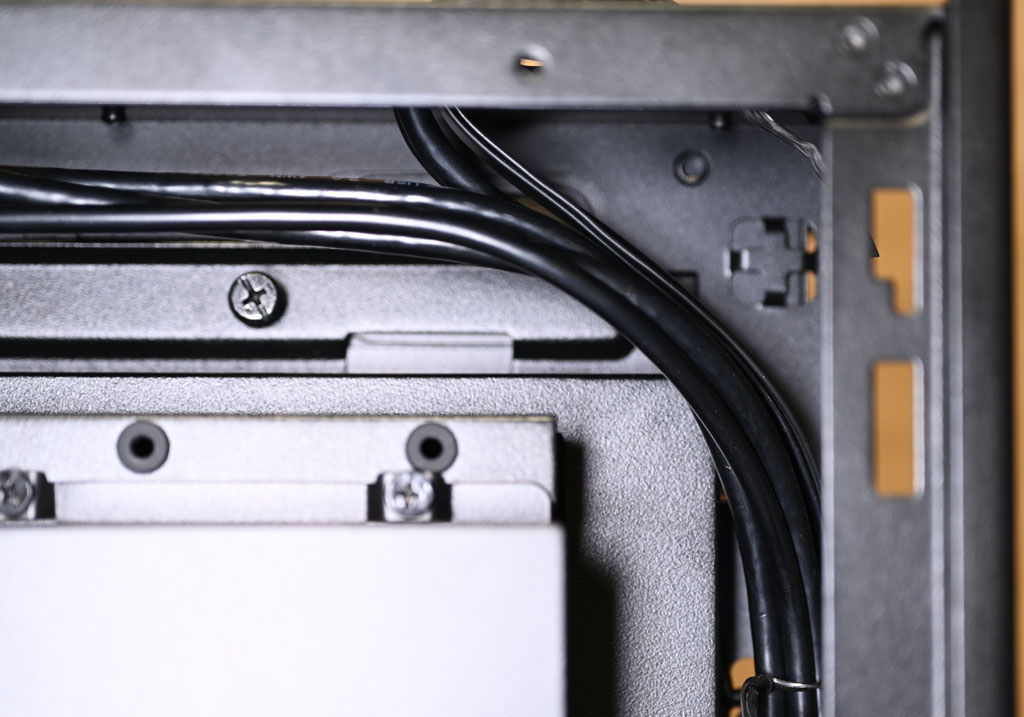

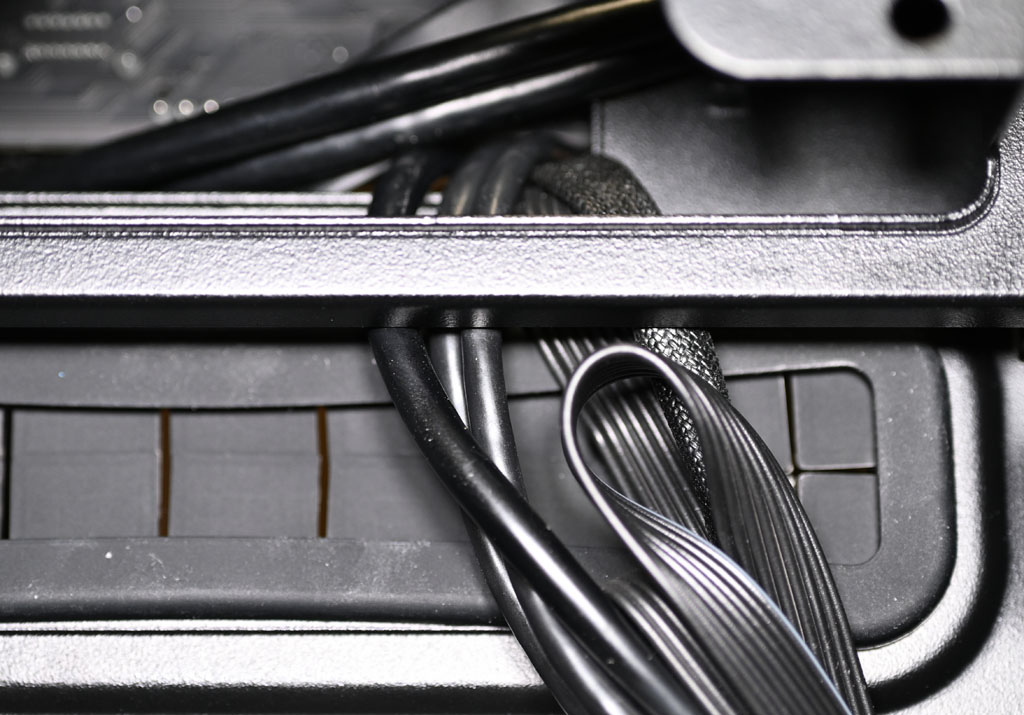

▼注意底板穿線孔的線路會不會影響背面固定架底部安裝
▼頂部往下走的線路要預留足夠空間，避免阻擋到背面固定架頂部影響安裝

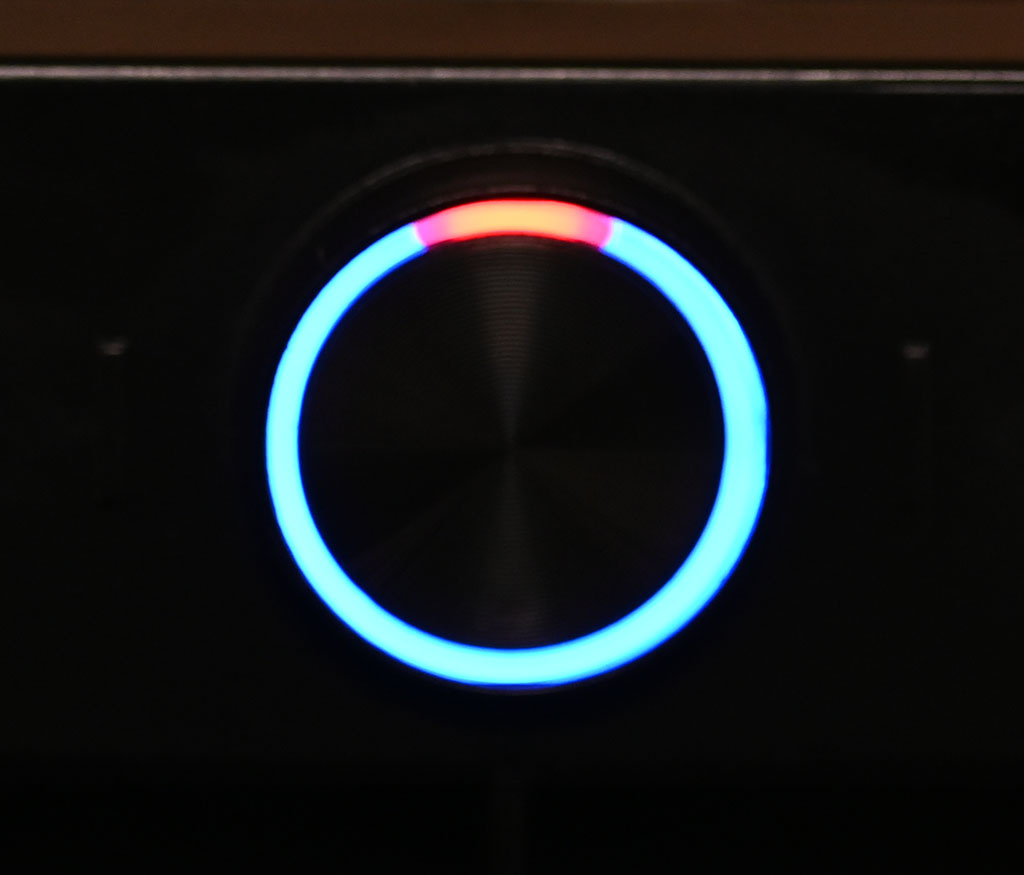

▼位於電源開關外圍的環狀電源/硬碟指示燈，點亮時電源指示燈為藍光，最上方一小段紅光為硬碟指示燈

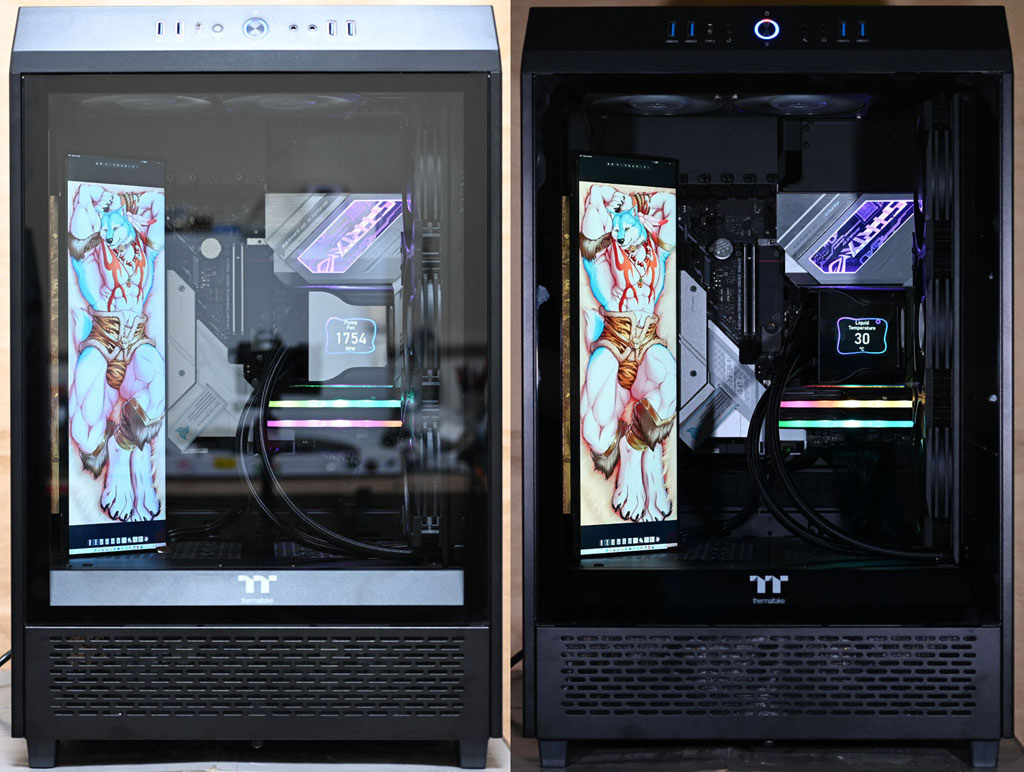

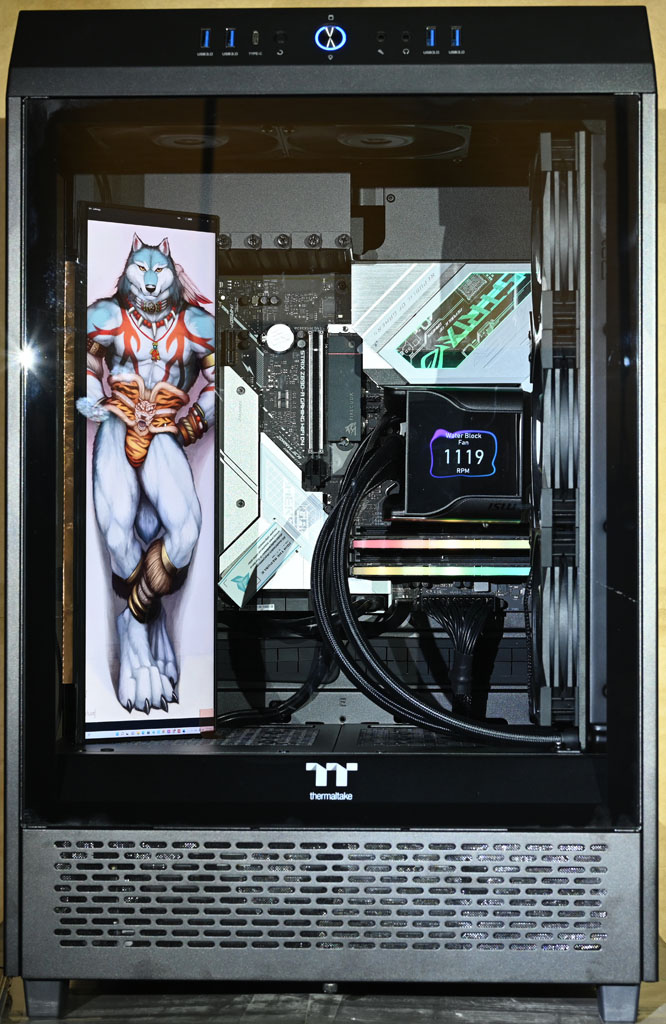

▼於亮環境(左)及暗環境(右)下的正面照，內部組件僅有主機板上方及記憶體有RGB燈光，水冷頭只有螢幕，另外在左側放置一片長條狀顯示面板

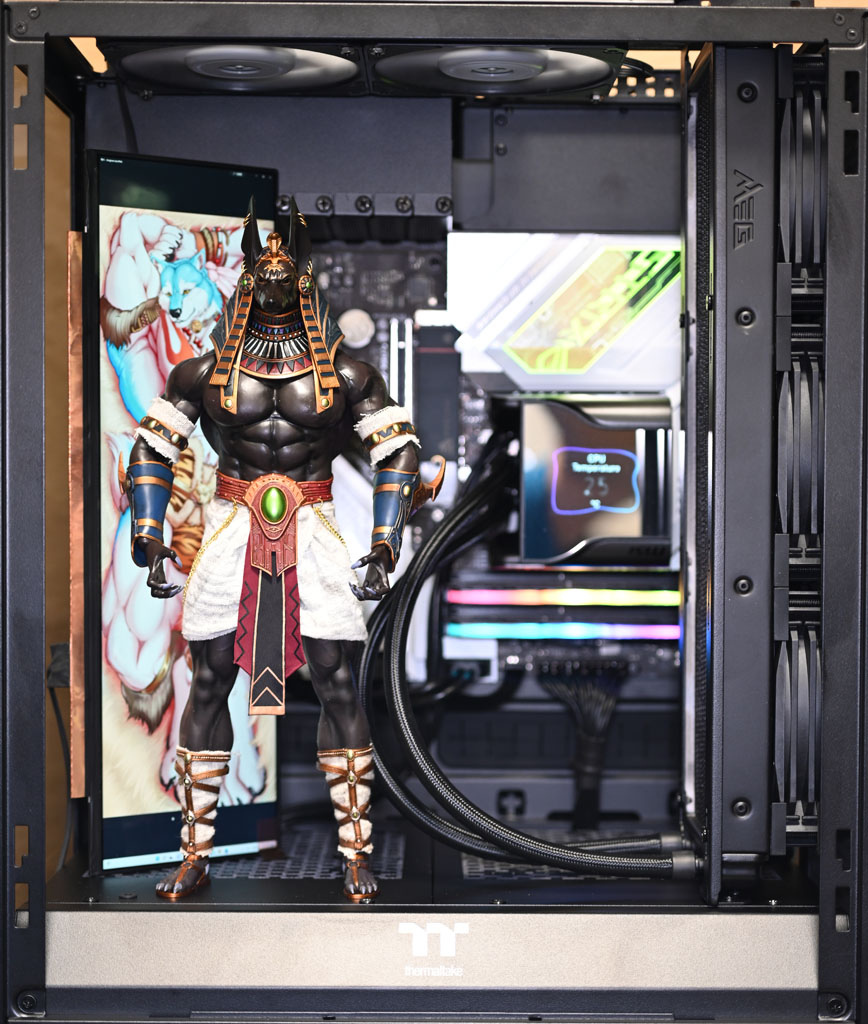

▼超過30公分的公仔也可以放進去
平台配置如下：
主機板：ASUS ROG STRIX Z690-A GAMING WIFI D4
處理器：INTEL CORE i7-12700K
記憶體：tigo X3 DDR4-3600 8GB * 2
作業系統碟：Seagate FireCuda 530 1TB散熱片版
散熱器：MSI MEG CORELIQUID S360一體式水冷+ 3顆MEG SILENT GALE P12 120mm
電源供應器：EVGA 1000 G6
正面底部風扇：2顆Thermaltake TOUGHFAN 12 TURBO
頂部風扇：2顆XPG VENTO PRO 120 PWM
▼啟動AIDA64單燒FPU測試

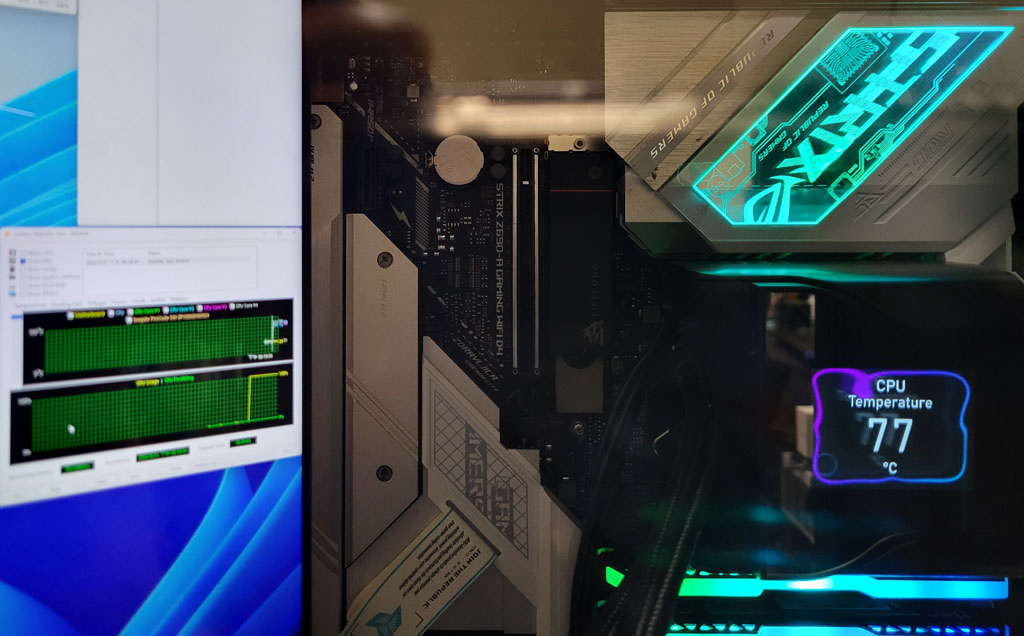

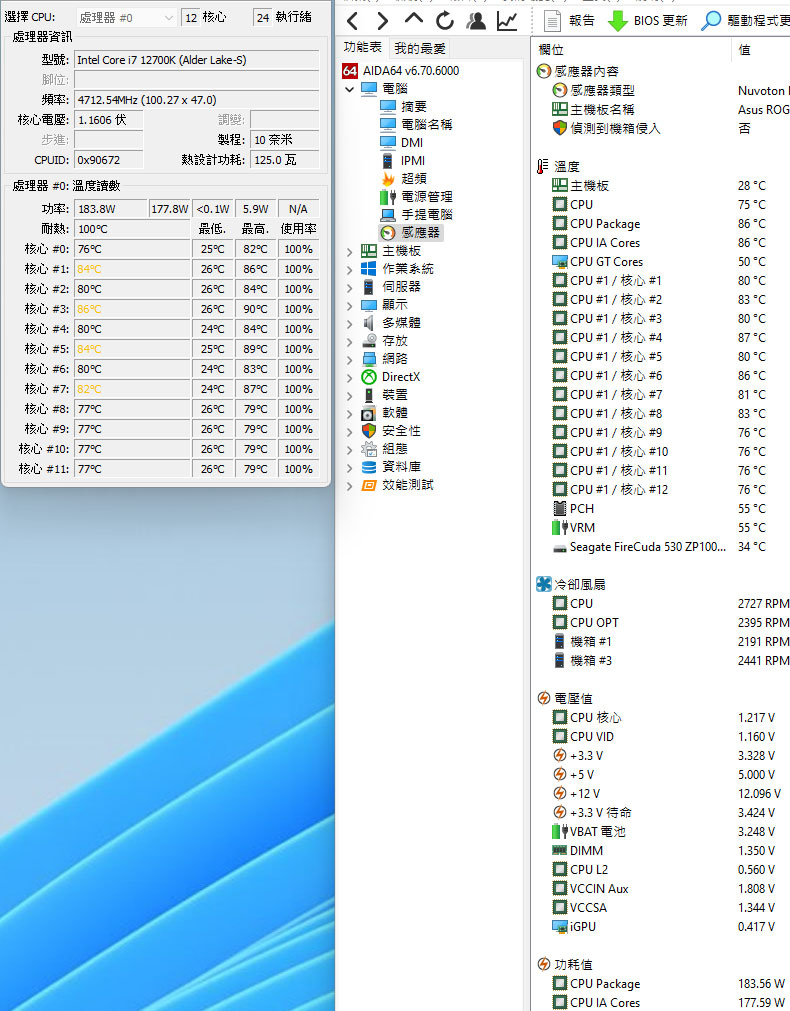

▼風扇在內側，水冷排在外側，從側面將熱風往外排，高負載下溫度/風扇轉速/CPU功率畫面

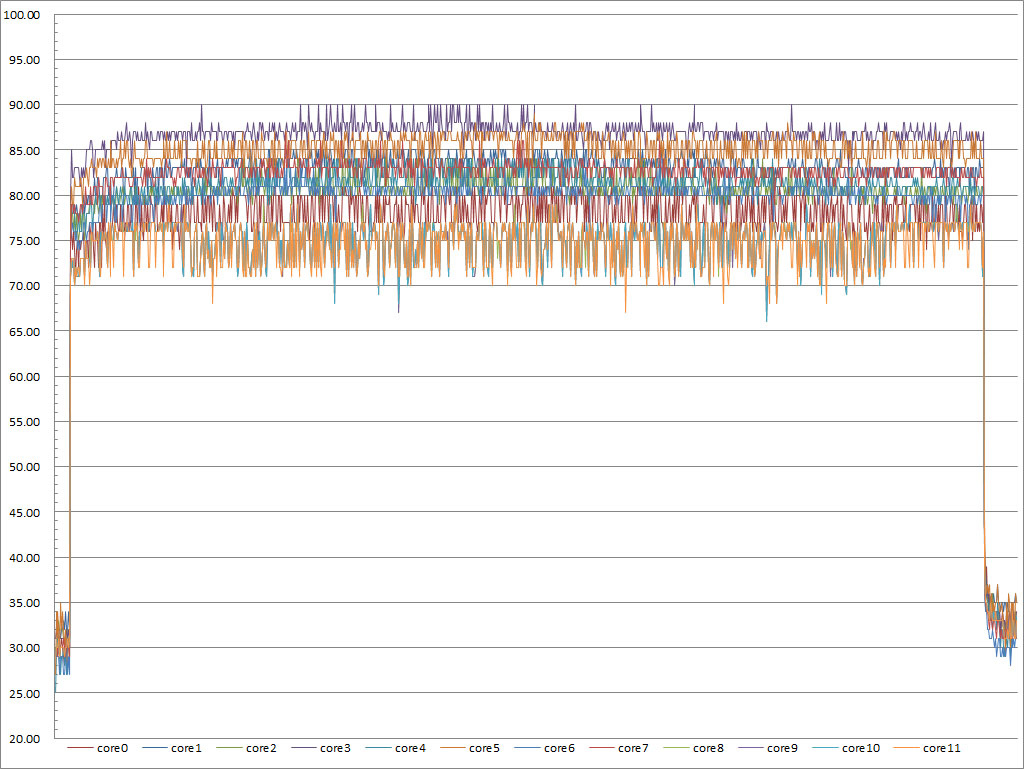

▼風扇在內側，水冷排在外側，從側面將熱風往外排的運作溫度記錄圖

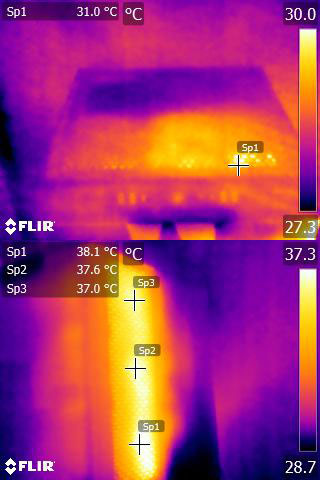

▼風扇在內側，水冷排在外側，從側面將熱風往外排的頂部(上圖)及右側面通風口(下圖)紅外線熱影像圖
不錯的點：
◆正面/左側/右側配置4mm強化玻璃視窗，內部配置一覽無遺，金屬支架包覆玻璃左右邊緣角落，增加防護性
◆正面底部/背面/頂部/右側/電源艙上蓋提供最多11顆120mm風扇安裝空間。背面預裝2顆120mm風扇，右側可裝最大360mm一體式水冷散熱排，正面底部可裝最大240mm一體式/分體式水冷散熱排，頂部可裝最大280mm一體式水冷散熱排，底部設置分體式水冷幫浦/水箱安裝鎖點
◆頂部配置卡榫式過濾網，正面/左側面/右側面所有通風口配置嵌入式過濾網，後方/底部前端配置磁吸式過濾網，電源進氣口配置後抽式過濾網
◆背面固定架可安裝最多6顆3.5吋硬碟或是2顆3.5吋硬碟加4顆2.5吋SSD，電源艙上蓋可安裝2顆3.5吋硬碟或是4顆2.5吋SSD
◆頂置式I/O面板提供4個USB3.2 Gen1 Type-A及1個USB3.2 Gen2 Type-C
◆隨附蜂鳴器
可改進的點：
◆強化玻璃視窗左右邊與角落雖有金屬支架包覆，但上下邊仍為裸露無防護，取放時需注意避免直接撞擊上下邊
◆所有3.5吋/2.5吋安裝位置均採螺絲固定，部分安裝位置不利於使用直角接頭，安裝時使用的橡膠墊圈於一段時間後容易出現老化破裂情形
◆頂部風扇固定架其中一邊與頂部控制面板距離甚近，會被其線路阻擋到，影響拆裝
報告完畢，謝謝收看
