有網友提問,對於搭配雙風扇的雙塔散熱器,風扇安裝方式是否會影響散熱,於是進行下列的實驗

測試平台配置如下:
主機板:ASUS ROG STRIX Z690-A GAMING WIFI D4
處理器:INTEL CORE i7-12700K
處理器扣具:THERMALRIGHT LGA17XX-BCF改裝扣具
散熱器:MONTECH METAL DT24 BASE雙塔雙扇散熱器
記憶體:tigo X3 DDR4-3600 8GB * 2
作業系統碟:Seagate FireCuda 530 1TB散熱片版
電源供應器:EVGA 1000 G6

測試時,散熱器完全不動,只改變前風扇及中間風扇的安裝方式,並使用2條熱電耦分別裝在前塔底端邊緣與後塔底端邊緣處,記錄高負載30分鐘的前後溫度

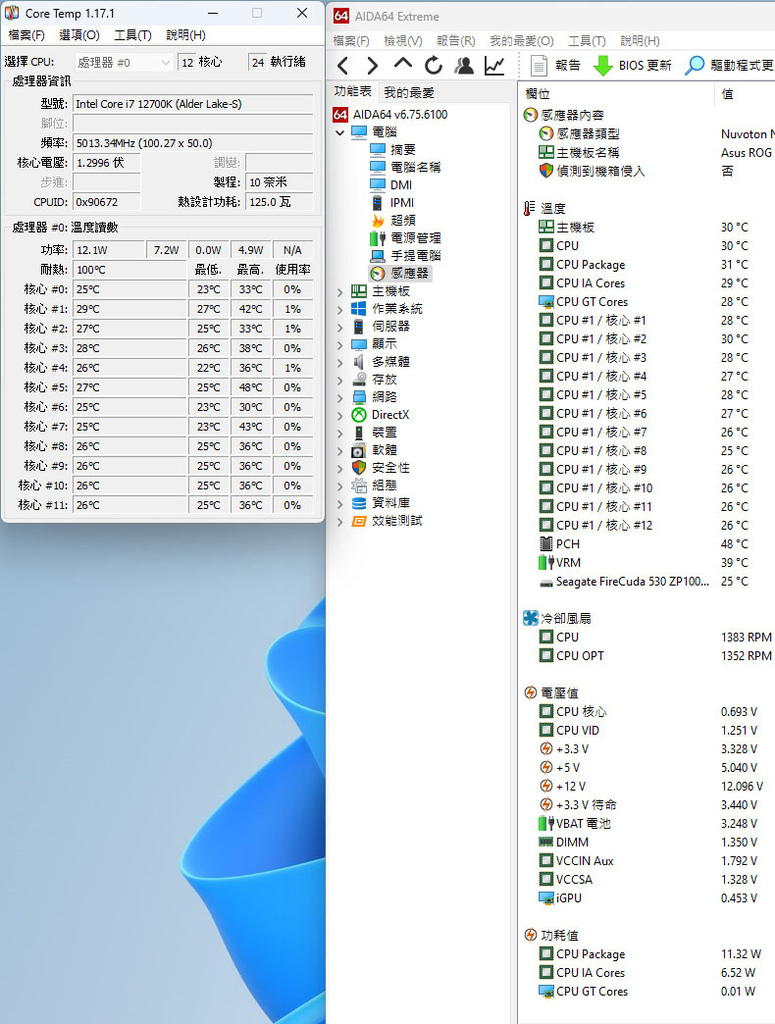

▼待機下CORE TEMP及AIDA64感測器畫面

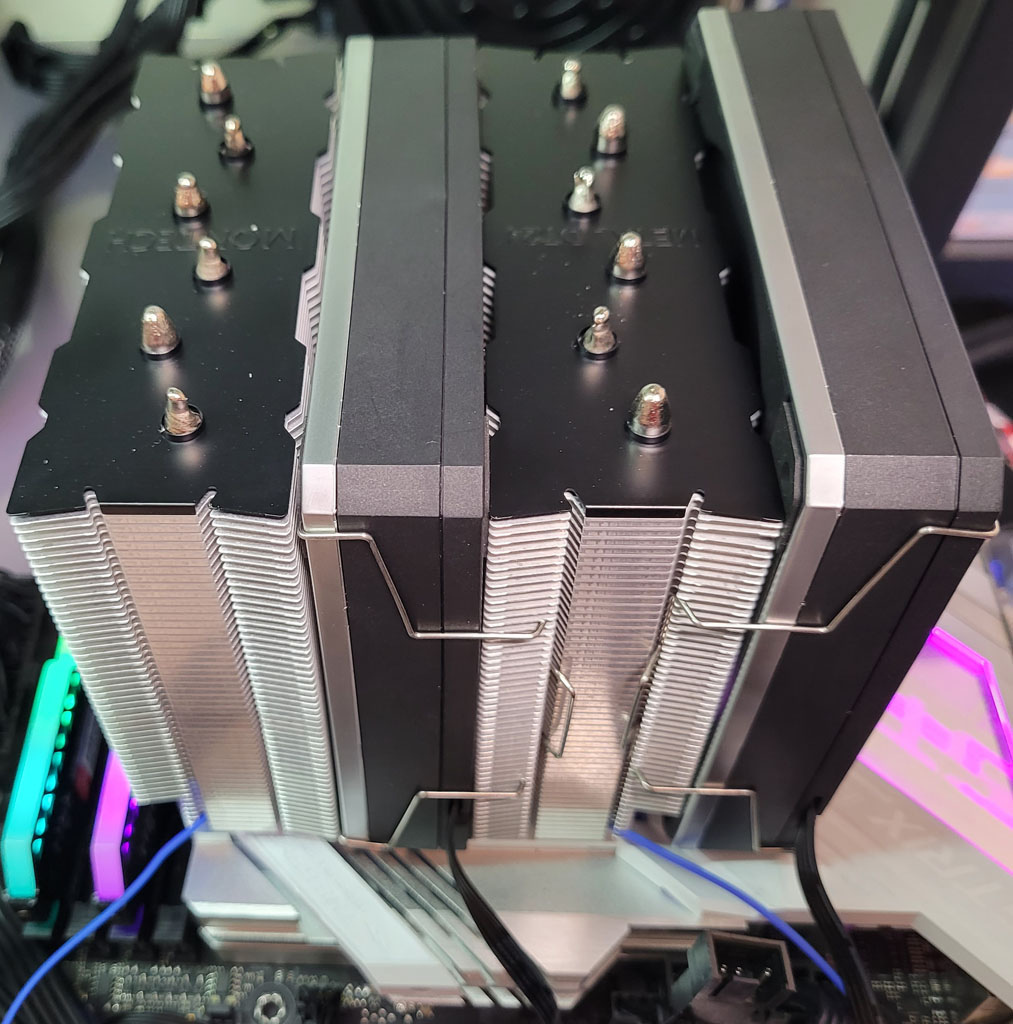

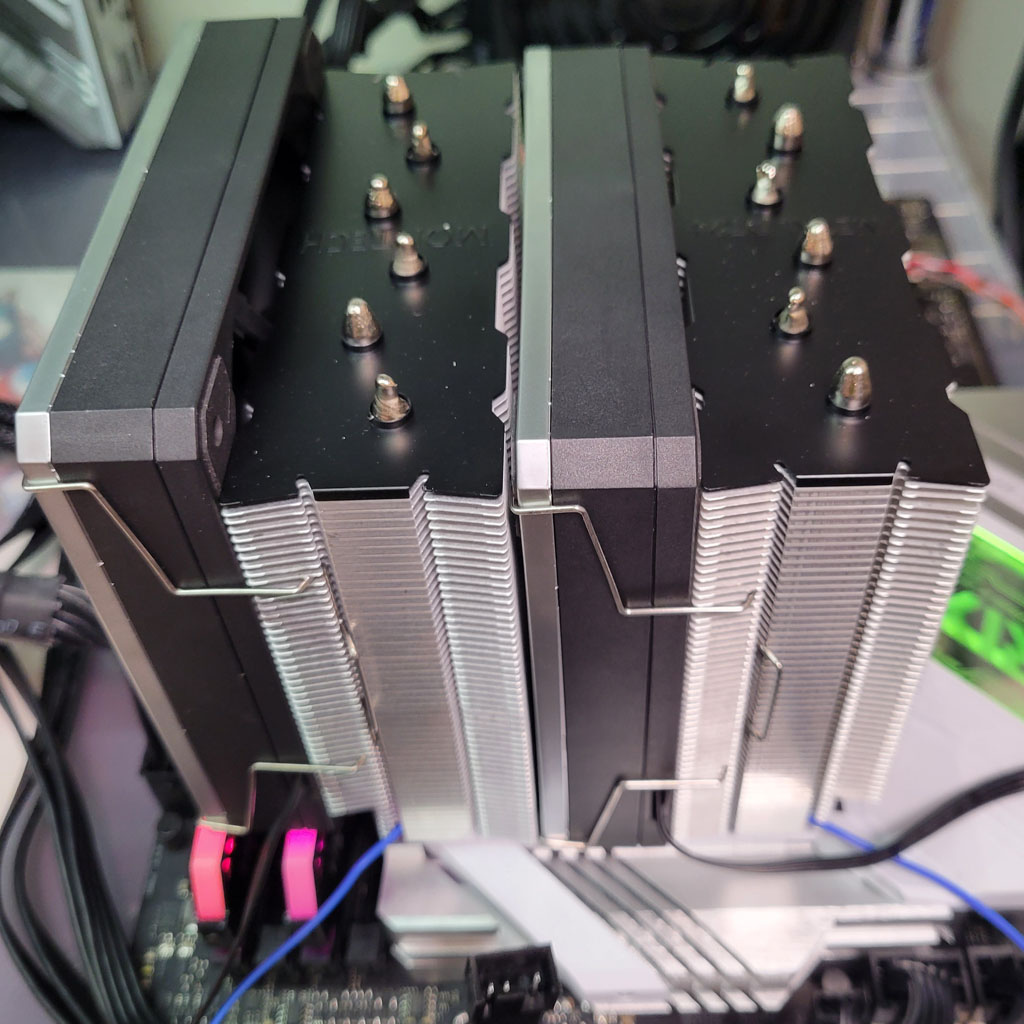

▼測試1,以散熱器原本建議裝法將風扇放在雙塔之間,2顆風扇風流方向均往後

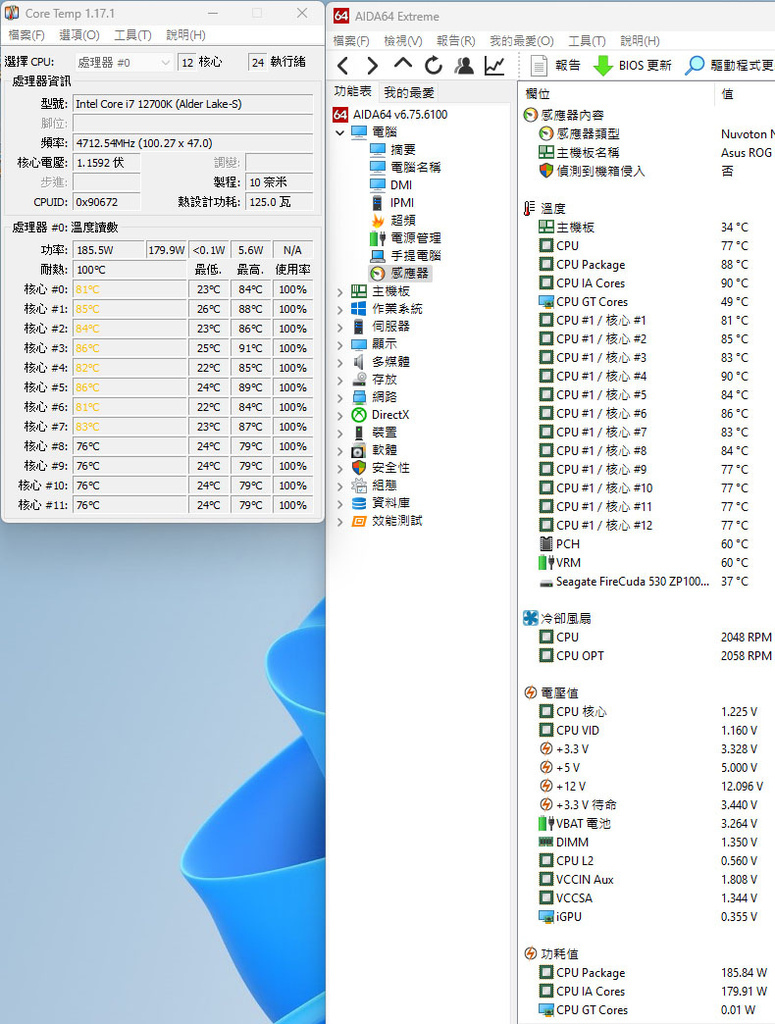

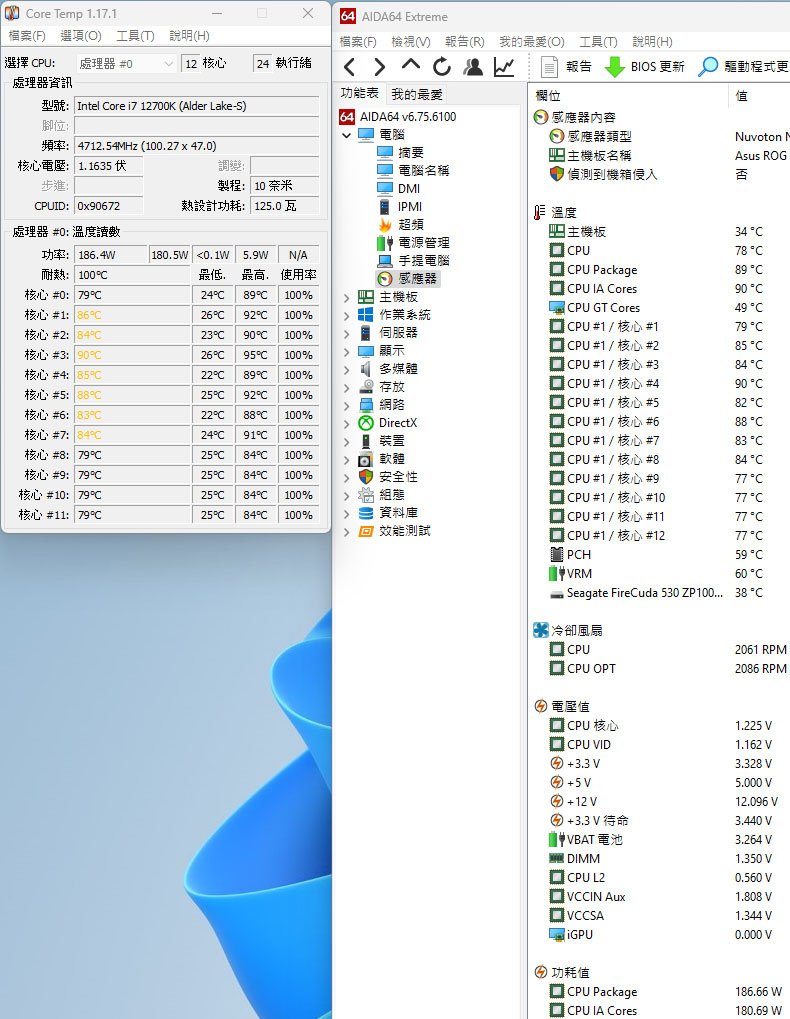

▼測試1高負載30分鐘後CORE TEMP及AIDA64感測器畫面

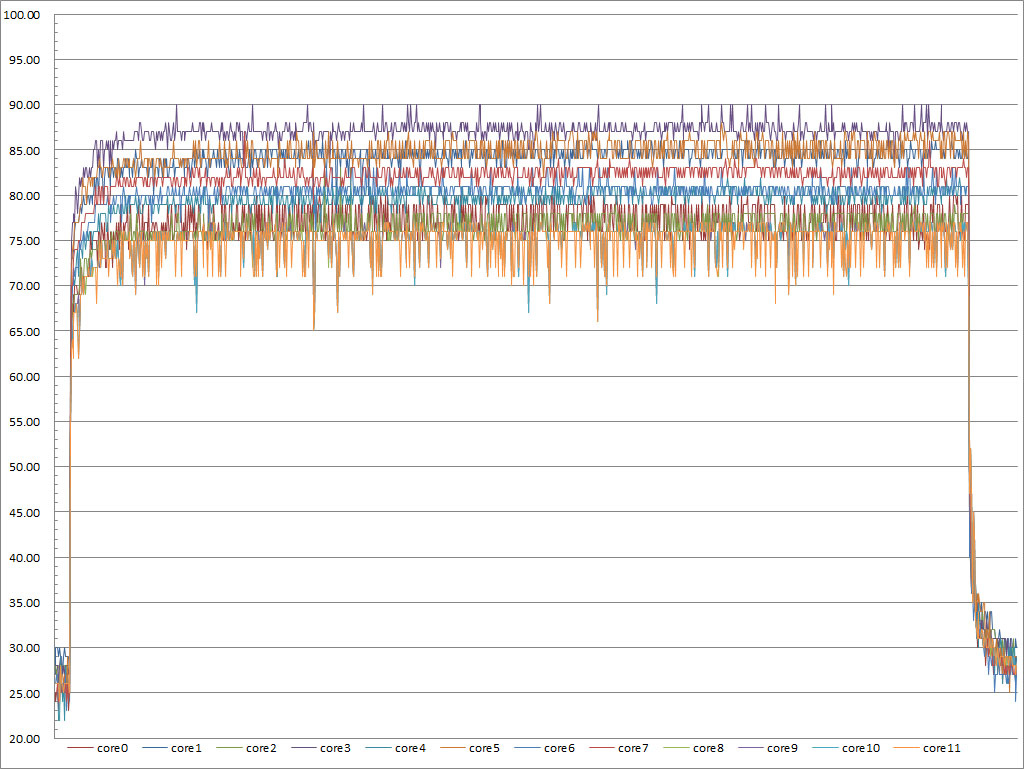

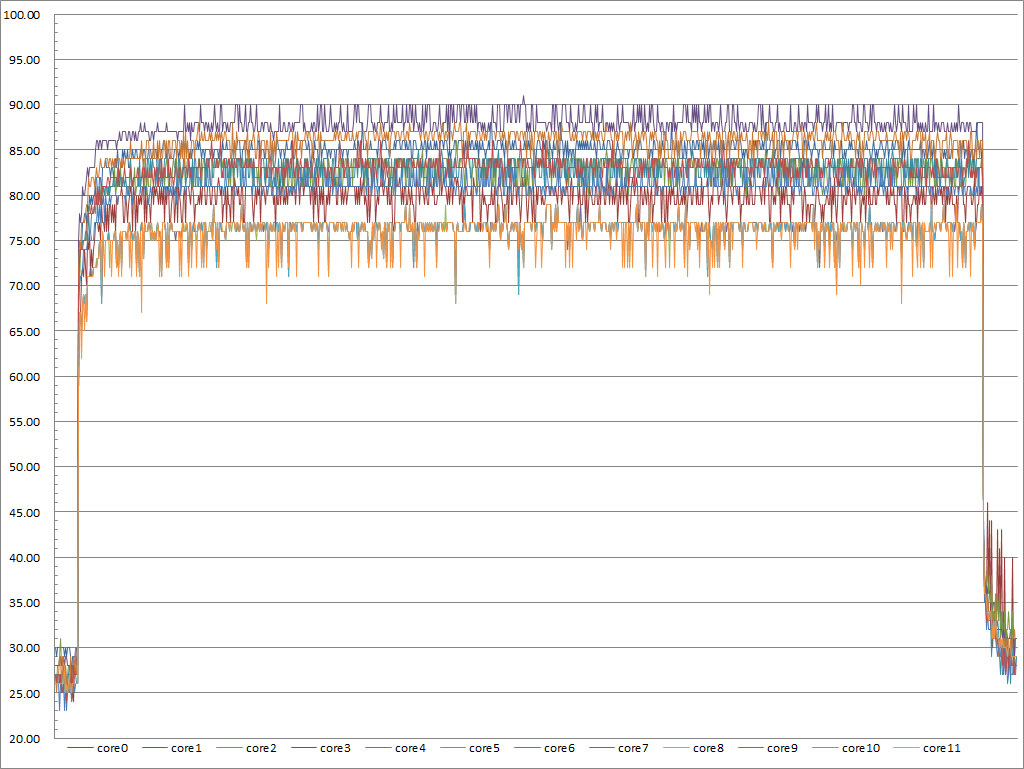

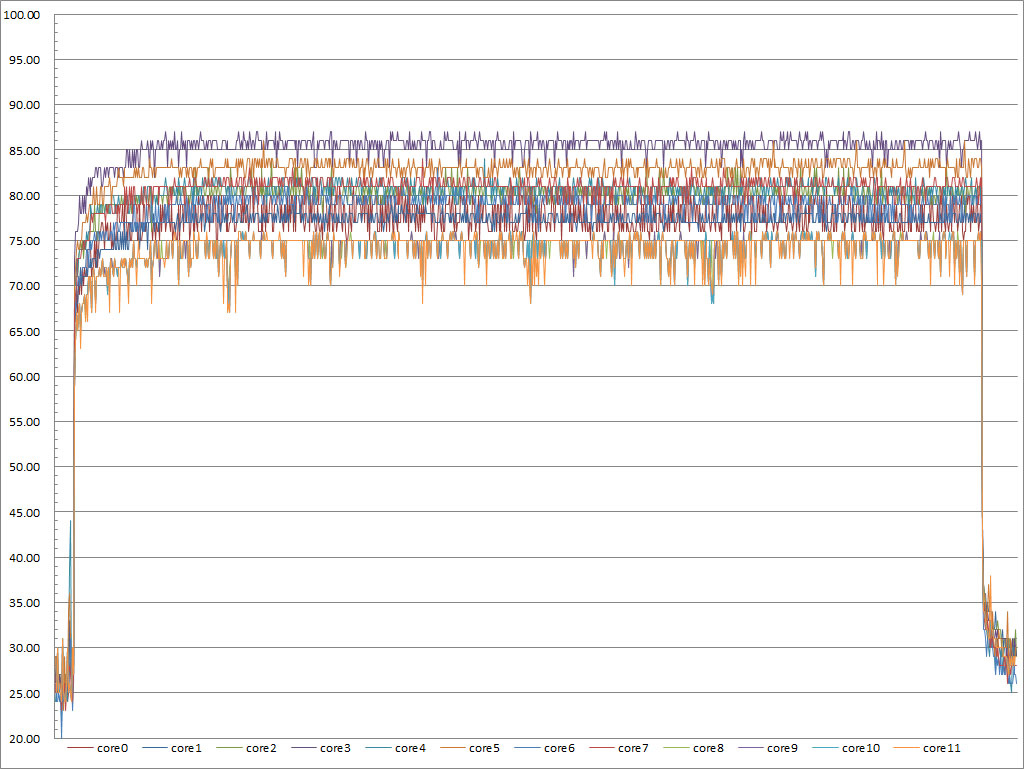

▼測試1運作溫度記錄圖

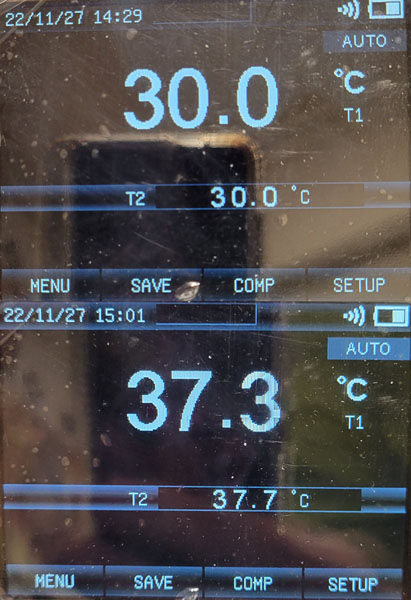

▼測試1前塔底端邊緣(T1)與後塔底端邊緣(T2)於測試前(上圖)和高負載30分鐘後(下圖)的溫度


▼測試2,將中間風扇直接移到後塔的外側,2顆風扇風流方向均往後


▼測試2高負載30分鐘後CORE TEMP及AIDA64感測器畫面


▼測試2運作溫度記錄圖

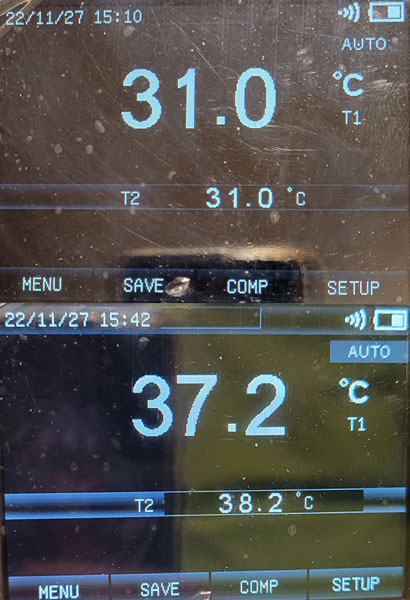

▼測試2前塔底端邊緣(T1)與後塔底端邊緣(T2)於測試前(上圖)和高負載30分鐘後(下圖)的溫度

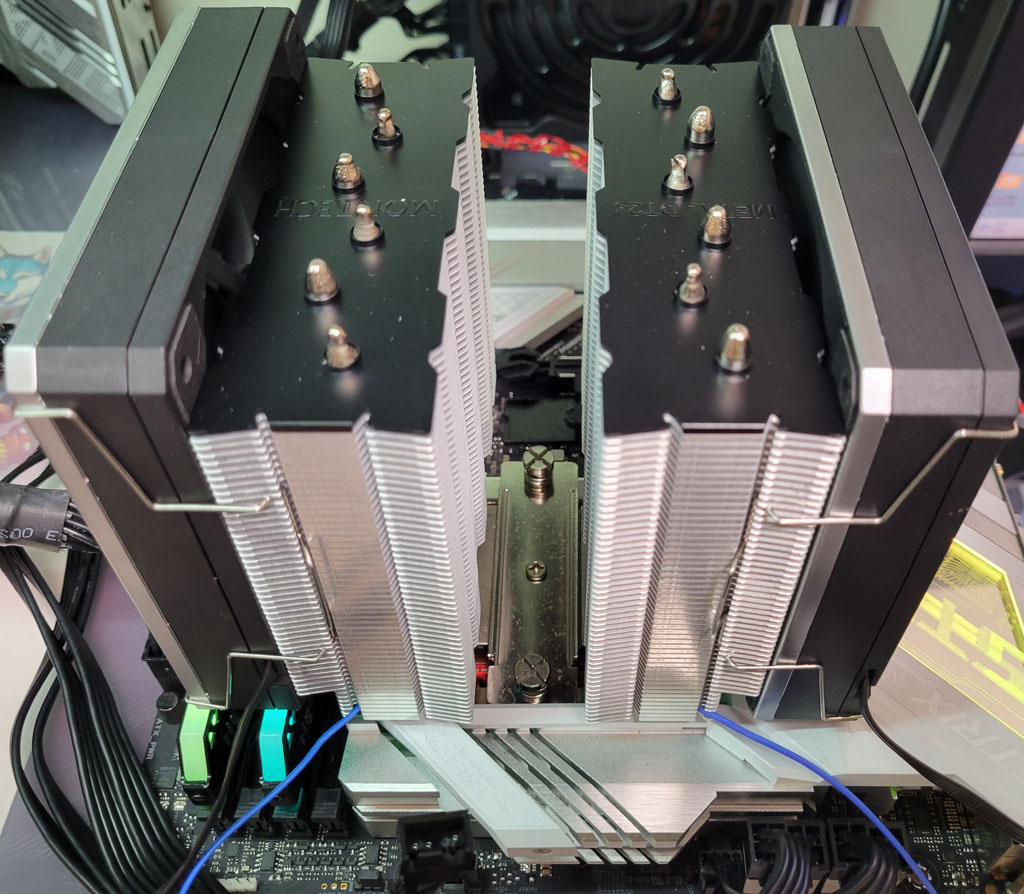

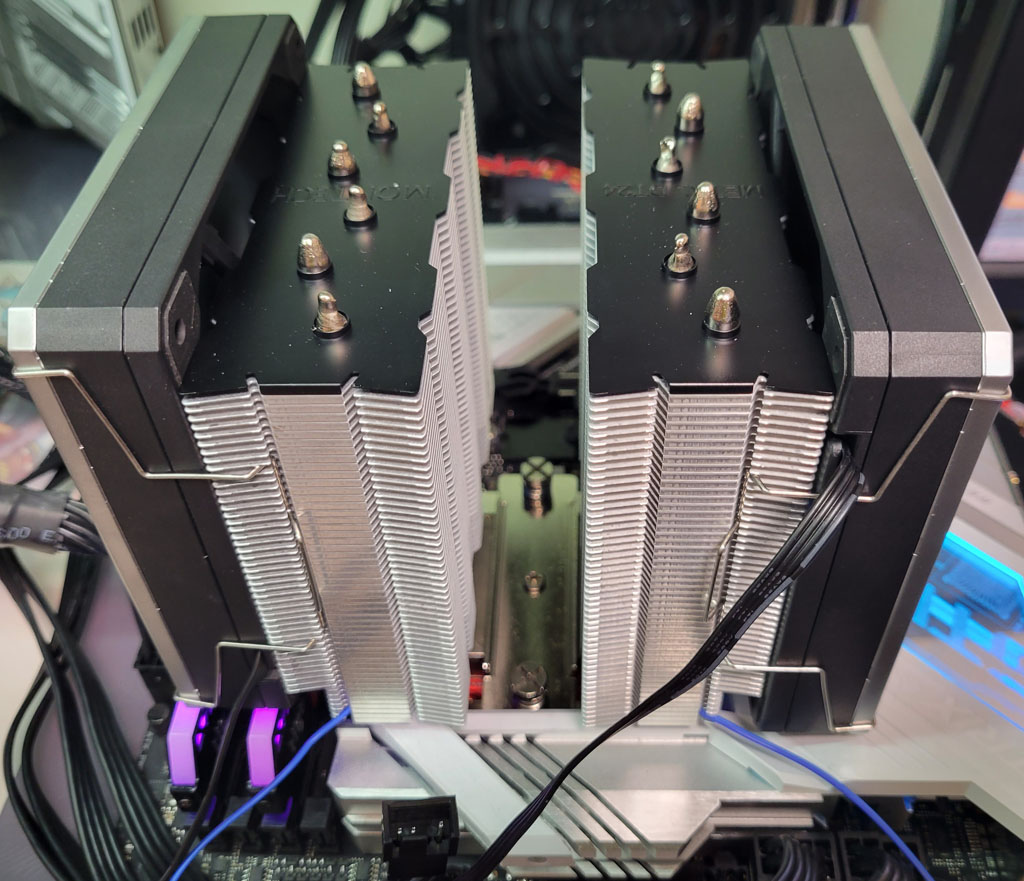

▼測試3,將中間風扇直接移到後塔的外側,但是把風扇轉向讓風流往中間吹


▼測試3高負載30分鐘後CORE TEMP畫面

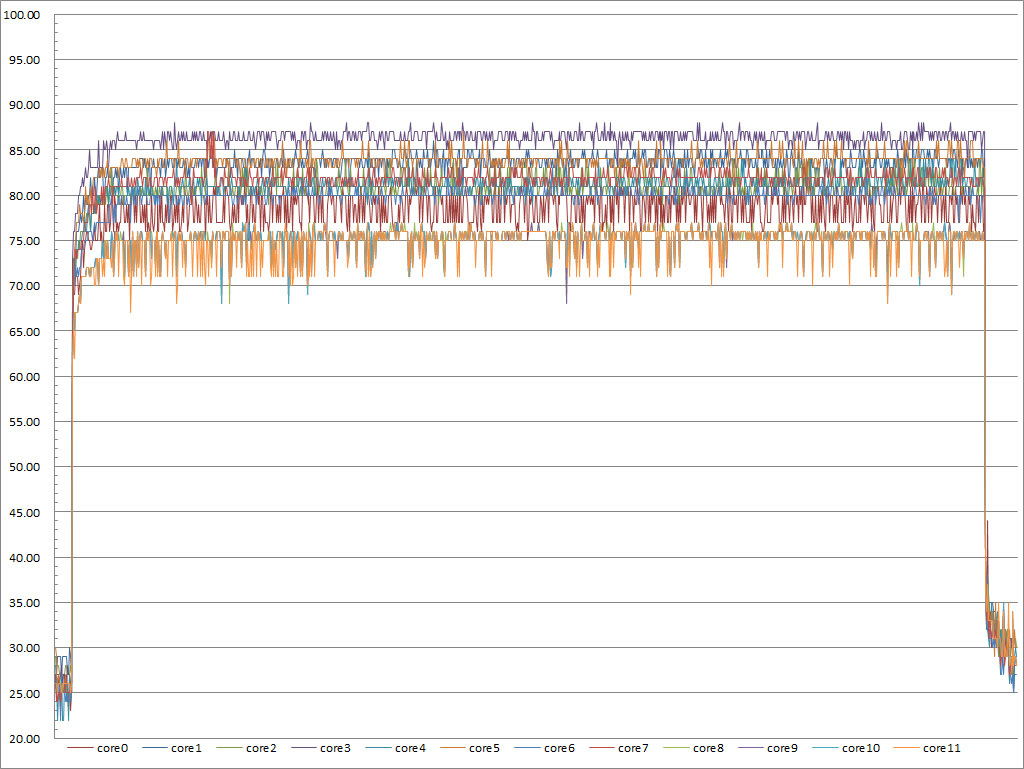

▼測試3運作溫度記錄圖

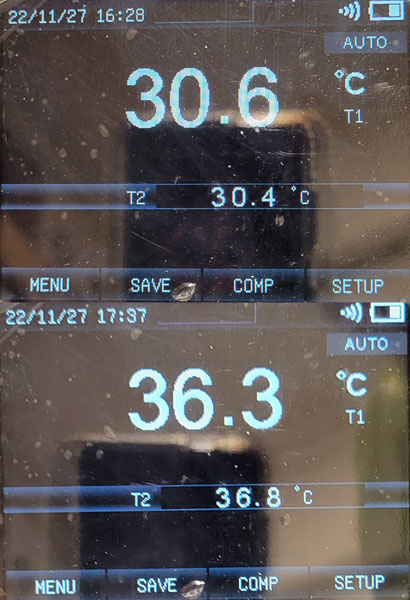

▼測試3前塔底端邊緣(T1)與後塔底端邊緣(T2)於測試前(上圖)和高負載30分鐘後(下圖)的溫度

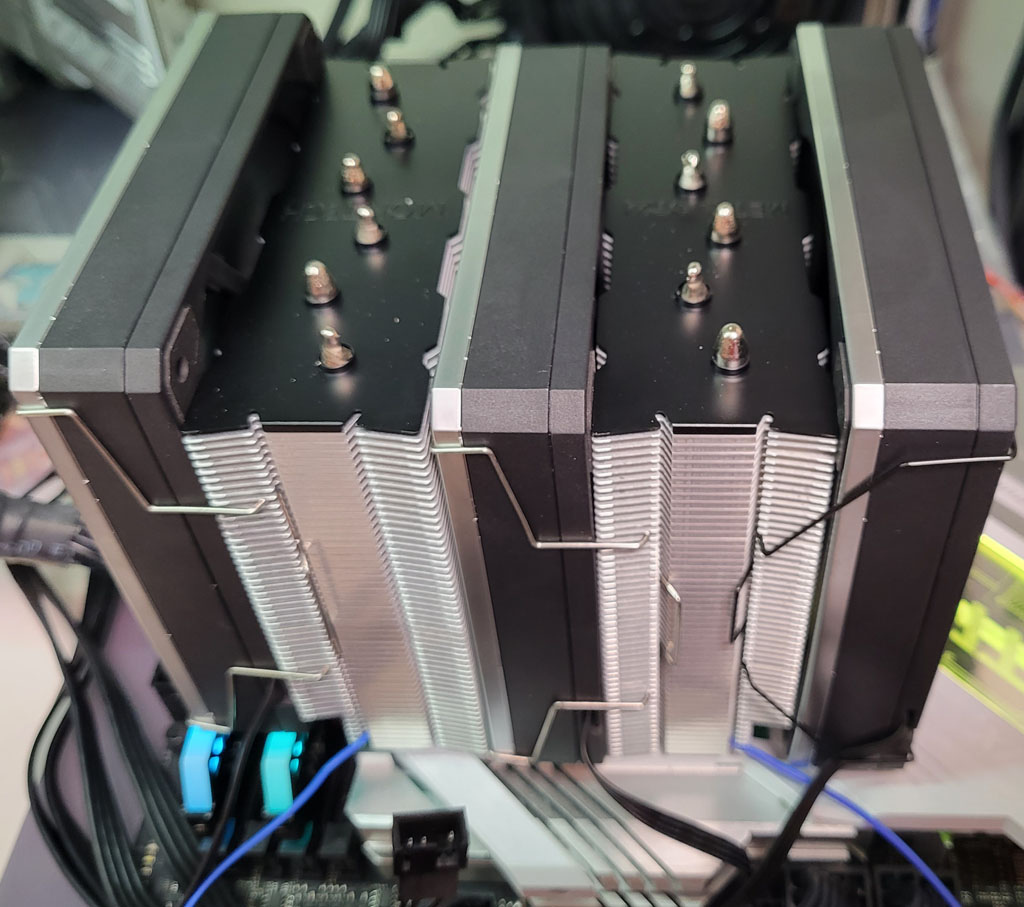

▼測試4,以散熱器原本建議裝法將風扇放在雙塔之間,但在後塔外側再加1顆風扇,3顆風扇風流方向均往後

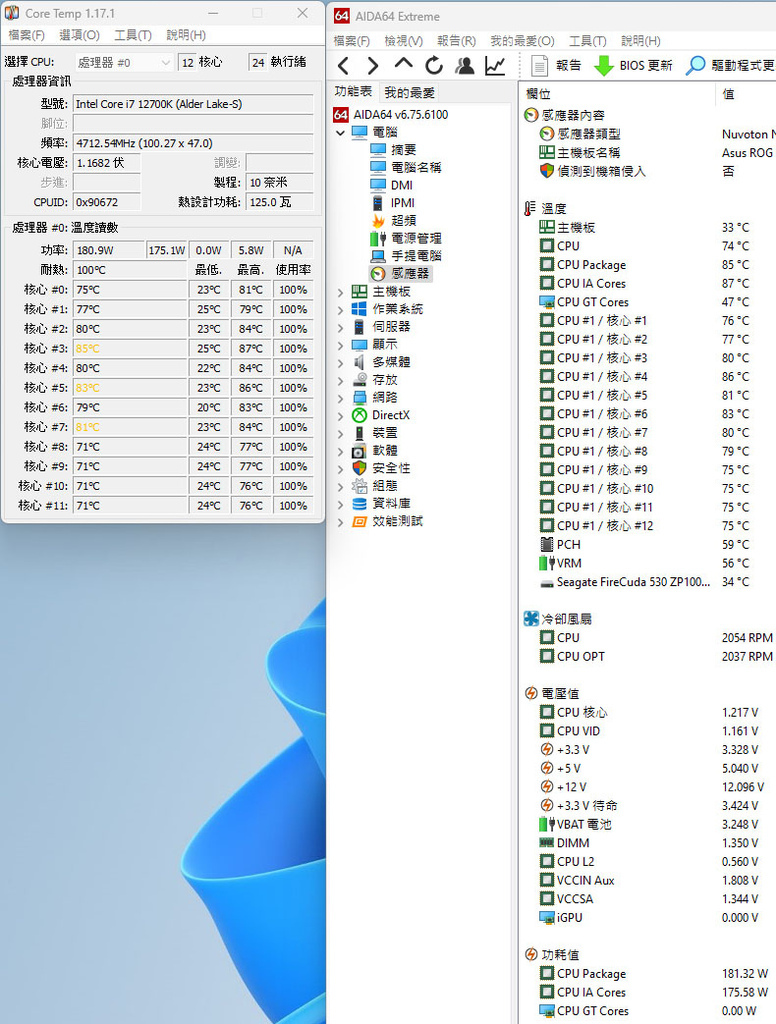

▼測試4高負載30分鐘後CORE TEMP及AIDA64感測器畫面


▼測試4運作溫度記錄圖

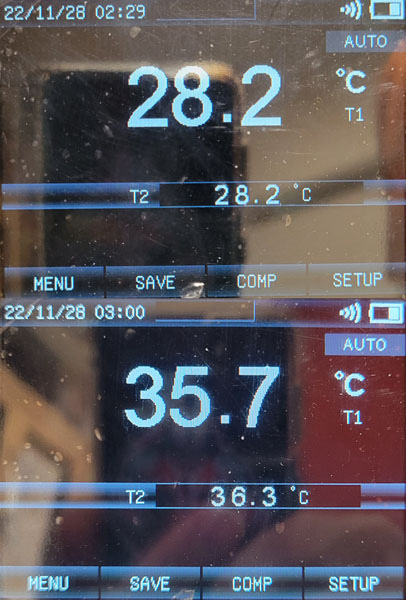

▼測試4前塔底端邊緣(T1)與後塔底端邊緣(T2)於測試前(上圖)和高負載30分鐘後(下圖)的溫度

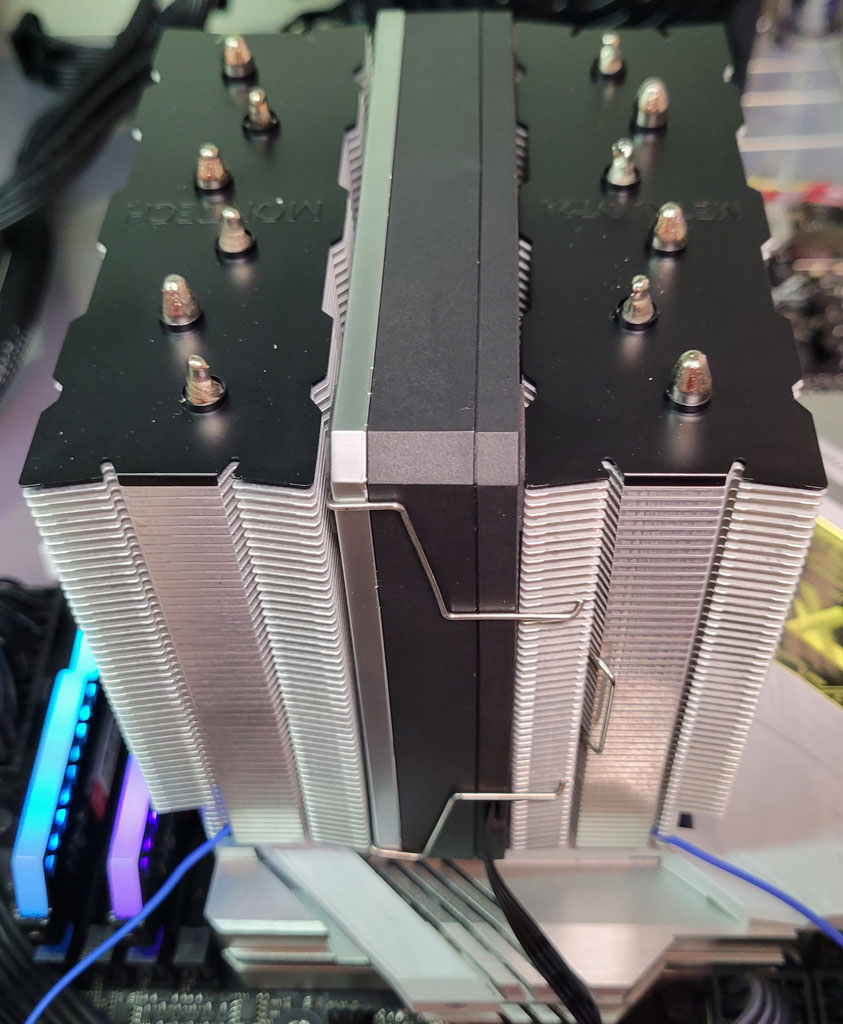

▼測試5,保留散熱器雙塔之間風扇,移除前塔風扇

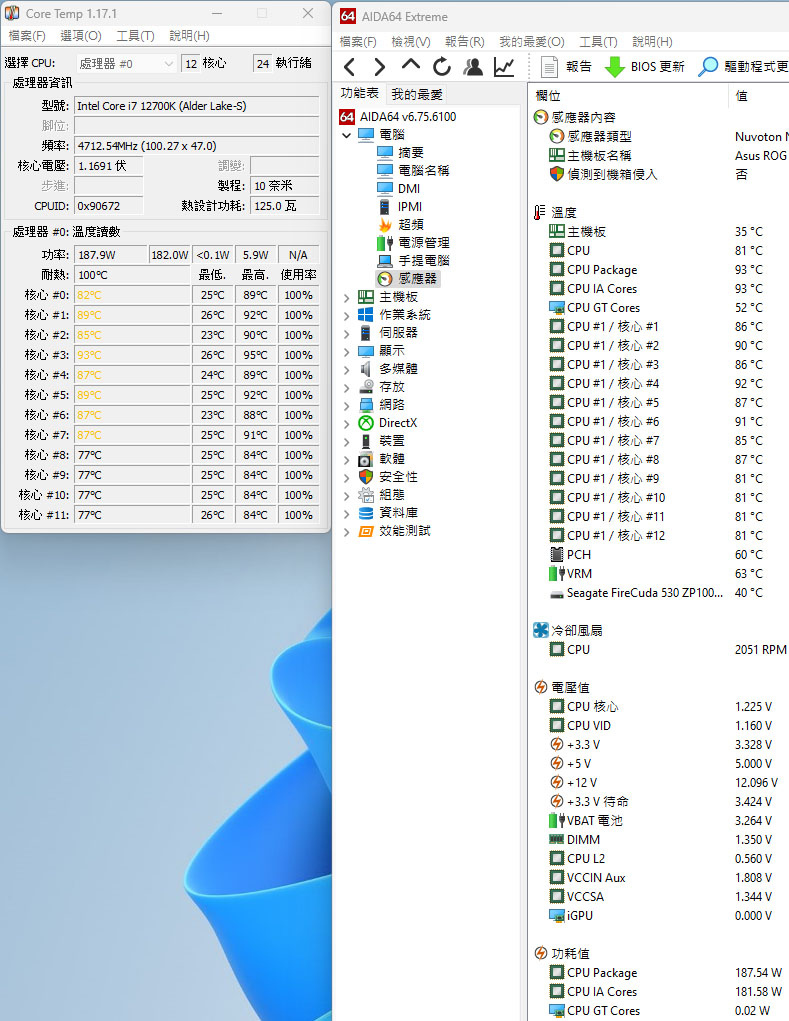

▼測試5高負載30分鐘後CORE TEMP及AIDA64感測器畫面

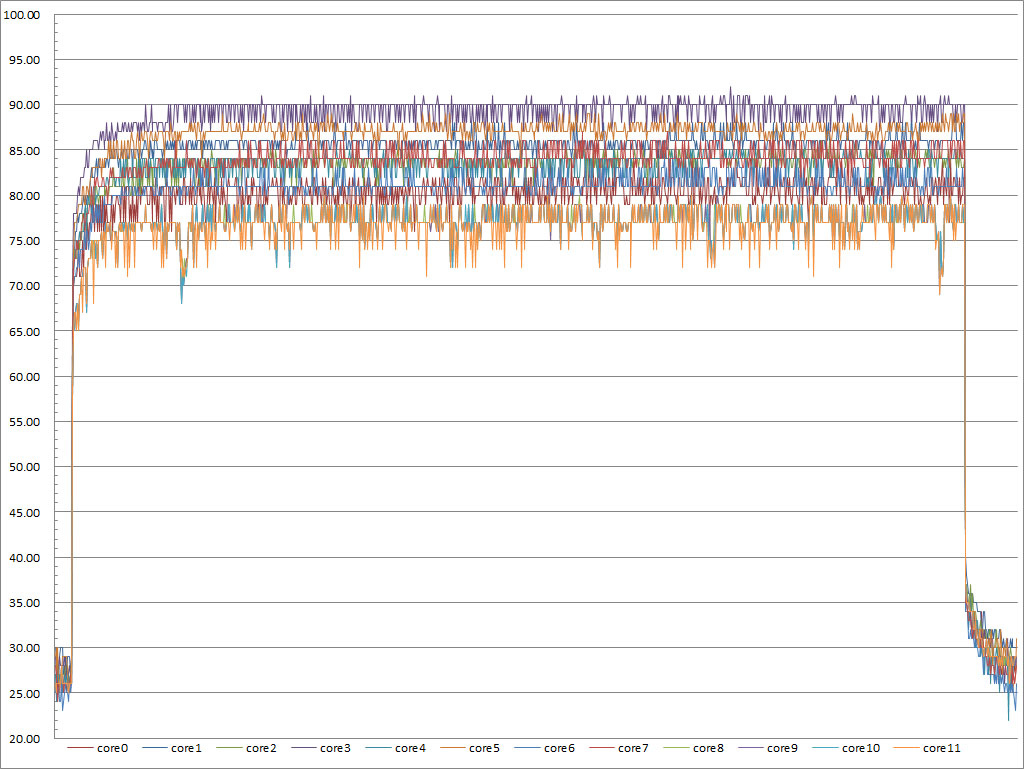

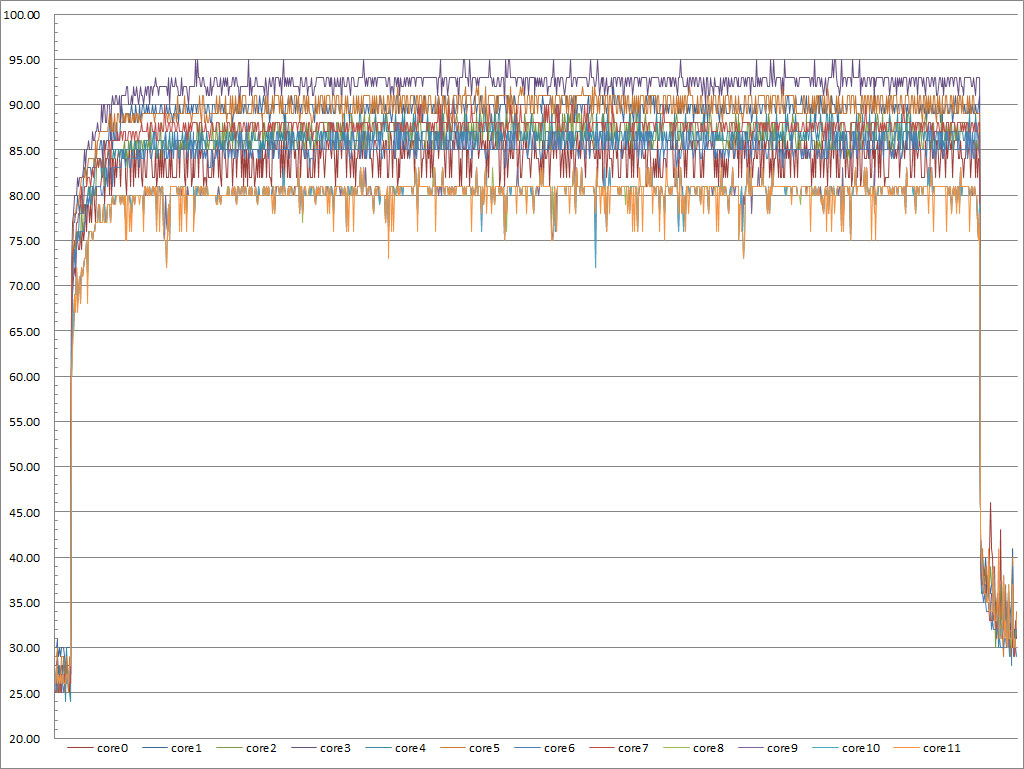

▼測試5運作溫度記錄圖

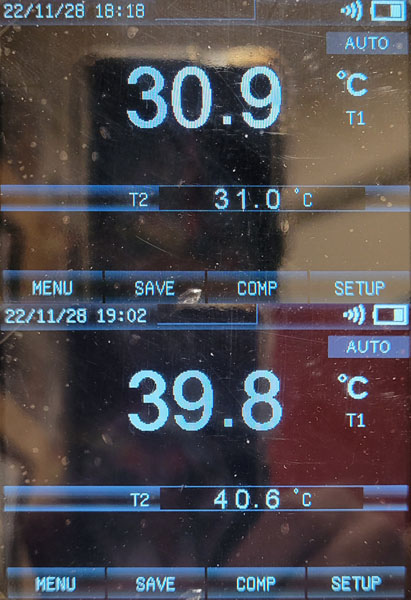

▼測試5前塔底端邊緣(T1)與後塔底端邊緣(T2)於測試前(上圖)和高負載30分鐘後(下圖)的溫度


▼測試6,保留散熱器雙塔之間風扇,將前塔外側的風扇移到後塔外側,2顆風扇風流方向均往後


▼測試6高負載30分鐘後CORE TEMP及AIDA64感測器畫面


▼測試6運作溫度記錄圖

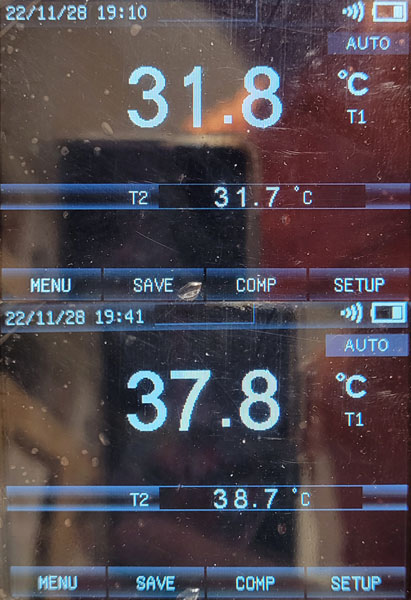

▼測試6前塔底端邊緣(T1)與後塔底端邊緣(T2)於測試前(上圖)和高負載30分鐘後(下圖)的溫度


測試結果:
CPU溫度記錄圖最高點:3顆風扇(87)<2顆風扇裝外側,風往內吹(88)<標準裝法(90)<2顆風扇裝外側,風往後吹(91)<前塔風扇移到後塔(92)<只裝中間(95)
主機板VRM溫度:2顆風扇裝外側,風往內吹(55)<3顆風扇(56)<標準裝法(59)<2顆風扇裝外側,風往後吹(60)=前塔風扇移到後塔(60)<只裝中間(63)
主機板PCH溫度:2顆風扇裝外側,風往內吹(58)<3顆風扇(59)=標準裝法(59)=前塔風扇移到後塔(59)<2顆風扇裝外側,風往後吹(60)=只裝中間(60)
CPU旁SSD溫度:2顆風扇裝外側,風往內吹(32)<3顆風扇(34)<2顆風扇裝外側,風往後吹(37)<前塔風扇移到後塔(38)<只裝中間(40)<標準裝法(41)
前塔最高溫:3顆風扇(35.7)<2顆風扇裝外側,風往內吹(36.3)<2顆風扇裝外側,風往後吹(37.2)<標準裝法(37.3)<前塔風扇移到後塔(37.8)<只裝中間(39.8)
後塔最高溫:3顆風扇(36.3)<2顆風扇裝外側,風往內吹(36.8)<標準裝法(37.7)<2顆風扇裝外側,風往後吹(38.2)<前塔風扇移到後塔(38.7)<只裝中間(40.6)

報告完畢,謝謝收看
