米家無線吸塵器G10在使用一段時間以後，會出現無法使用強力檔及使用時間急遽縮短等問題，最後會完全無法使用，並在吸塵器螢幕上顯示故障代碼7(有時也會出現故障代碼1、3、4、8)。這個問題困擾許多米家無線吸塵器的使用者，並帶來惡評
在下手上的米家無線吸塵器G10也遇到過2次電池異常，最初是使用時間急遽縮短，當時吸塵器還在保固內，於是直接送至聯強出保更換電池(不過換回來的電池上面貼的標籤是原先故障電池撕下來的)。吸塵器過保後，這顆當時出保更換的電池在某次使用中出現故障代碼7後就直接鎖住不給充電及放電，因為已經過保，於是自行拆開，裡面的7顆分串電池電壓依序遞減，最高電壓4.08V，最低3.04V，壓差1V以上，推測是未對電池進行平衡下進行多次充放電後，造成壓差逐漸變大，當電壓差異大到一定程度後，原裝保護板就會當作電池已經異常而鎖住，即使重新對電池進行平衡充電讓電壓一致，也是無法解鎖
電池故障以後就去官網購買1個新電池，這個故障電池就先放著，直到最近有網友分享中國推出代用保護板，於是到淘寶搜尋，找到下面的代用保護板。開發者號稱解決原裝保護板自放電過大、長時間維持充電狀態下易故障、容量計算不準確等問題，並且可正常搭配除塵螨刷及智慧/拖地主刷，最大的改變之處是更換電池以後不用解鎖，就可直接使用，未來電池故障後更換其他電池也可使用，並顯示正確的電量
請特別注意，因為動力型可充電鋰離子電池帶有能量，若短路/正負接錯會導致嚴重發熱、冒煙甚至起火爆炸，更換保護板前需要使用充電設備及知識對分串電池進行充電，拆裝保護板需要焊接工具及經驗，有設備工具及知識經驗的使用者可自購並更換，若沒有把握可自行處理，建議不要貿然動手

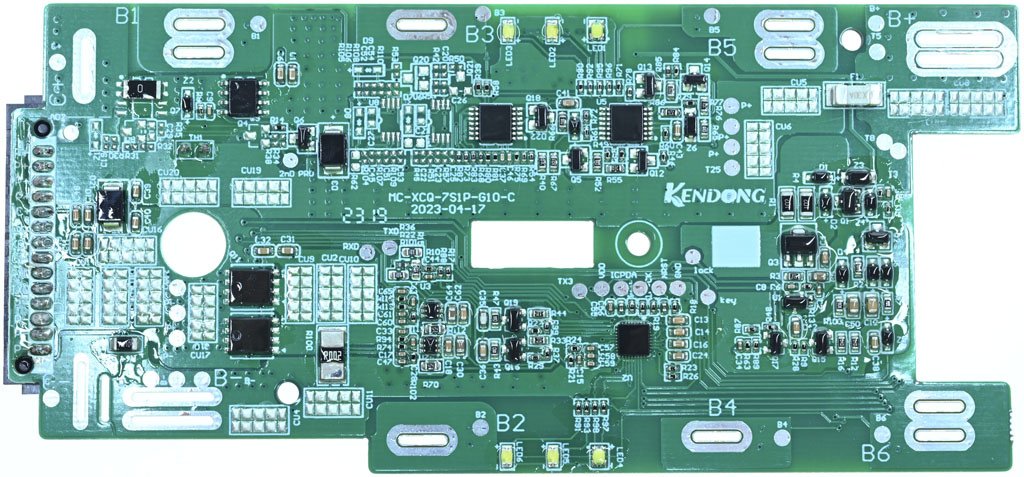

▼下圖為代用保護板外觀
▼米家無線吸塵器G10電池去除白色外殼後的樣子，原裝保護板透過B-、B1、B2、B3、B4、B5、B6、B+、C+、C-焊點連接下面黑色框架內7顆串聯18650動力型可充電鋰離子電池(SONY VTC6)的金屬片
首先測量分串電池的狀況，將三用電表轉到直流電壓檔
▼黑色探棒碰觸B-，紅色探棒碰觸B1，可測量第一串電池電壓
▼黑色探棒碰觸B1，紅色探棒碰觸B2，可測量第二串電池電壓
▼黑色探棒碰觸B2，紅色探棒碰觸B3，可測量第三串電池電壓
▼黑色探棒碰觸B3，紅色探棒碰觸B4，可測量第四串電池電壓
▼黑色探棒碰觸B4，紅色探棒碰觸B5，可測量第五串電池電壓
▼黑色探棒碰觸B5，紅色探棒碰觸B6，可測量第六串電池電壓
▼黑色探棒碰觸B6，紅色探棒碰觸B+，可測量第七串電池電壓
若有分串電池電壓小於4V或是分串電池電壓最高值及最低值差距大於0.1V，則要先對個別電池進行充電
▼因為在下已經重新充電過，所以分串電池電壓都大於4V，而且分串電池電壓最高值及最低值差距小於0.1V，可繼續進行更換。使用烙鐵及吸錫器，將原裝保護板B-、B1、B2、B3、B4、B5、B6、B+、C+、C-焊點的焊錫完全吸乾淨。其中B-、B+、C-、C-焊點銅箔面積最大，較難把錫完全吸乾淨，需要多操作幾次，另外C-、C+的金屬片固定在塑膠框架上，若加熱過久會影響到塑膠框架，需要拿捏烙鐵加熱時間。當所有焊點都吸乾淨後(金屬片與焊點孔洞之間沒有焊錫連接)，就可將原裝保護板與電池組框架分離
▼原裝保護板(上)與代用保護板(下)的正面外觀比較
▼將代用保護板的B-、B1、B2、B3、B4、B5、B6、B+、C+、C-焊點孔洞對準電池組框架金屬片套入，確認金屬片都有穿進各焊點並凸出來，紅色箭頭的2個圓柱卡榫有正確插入代用保護板圓孔，保護板平貼電池組框架，沒有明顯不平整及留下較大空隙狀況
▼確認代用保護板已經放到定位以後，用烙鐵及焊錫依照B-→B1→B2→B3→B4→B5→B6→B+順序焊回去，最後焊回C+及C-(無順序)。其中B-、B+焊點的電流最大，務必要焊接確實
▼最後將原裝保護板的2個指示燈間隔黑色海綿移到代用保護板相同位置上，就可以裝回外殼準備測試
▼將裝好外殼的電池裝回吸塵器，放上充電座，若出現充電中指示並顯示電量，表示電池充電正常
▼拿起吸塵器，測試標準及強力檔位，若吸塵器可以正常運作，表示電池放電正常
結論：
當原裝保護板偵測到分串電池的電壓差距過大時，會鎖住並禁止充電及放電，同時在吸塵器螢幕上顯示故障代碼，即使將各分串電池電壓重新平衡，仍舊無法解鎖，使用者必須購置新電池組才能繼續使用。若原本電池組並非分串電池老化，只是因為電壓差距過大就被鎖住，將其捨棄或拆掉有點浪費，可使用代用保護板將其恢復成可正常使用的狀態，代用保護板本身仍會提供充放電保護，偵測到分串電池的電壓異常時仍會禁止充電及放電，但最大的差別在於不會永久鎖定，只要解決分串電池電壓異常並重新進行充電就可恢復。當分串電池老化，換新電池後也可繼續使用代用保護板(原裝保護板脫離電池組後也會鎖板)，可減少重新購置電池組的費用
報告完畢，謝謝收看
