台達超實在ATX 3.0 1100W特色：
●80PLUS白金認證轉換效率
●全模組化設計，採用黑色帶狀模組化線材
●提供2個EPS 4+4P接頭，支援高階Intel/AMD處理器及主機板平台
●提供1個H++ 12VHPWR插座及1條模組化線材，相容ATX 3.0/PCIe 5.0，支援新款顯示卡
●採用主動功率因數修正、半橋諧振及同步整流12V功率級，單路12V輸出搭配DC-DC轉換3.3V/5V/-12V，使12V可用功率最大化，並改善各輸出電壓交叉調整率
●智慧溫控13.5公分FDB軸承散熱風扇
●OCP/OVP/OTP/SCP多重保護，10萬小時信賴性設計
台達超實在ATX 3.0 1100W輸出接頭數量：
ATX 20+4P：1個
EPS 4+4P：2個
12VHPWR：1個
PCIE 6+2P：6個
SATA：12個
大4P：4個
▼外盒正面有Delta商標/標語、80PLUS白金認證、廠商名稱、產品特色、產品名稱、1100W輸出功率、ATX 3.0/PCIe 5.0字樣
▼外盒背面有進口/製造商資訊、代理商資訊、條碼
▼外盒上/下側面有環保包裝及"台達電源 信賴品牌 完美品質"字樣
▼外盒左/右側面有Delta商標/標語、公司簡介、安規認證、接頭種類/數量表、輸入/輸出規格表

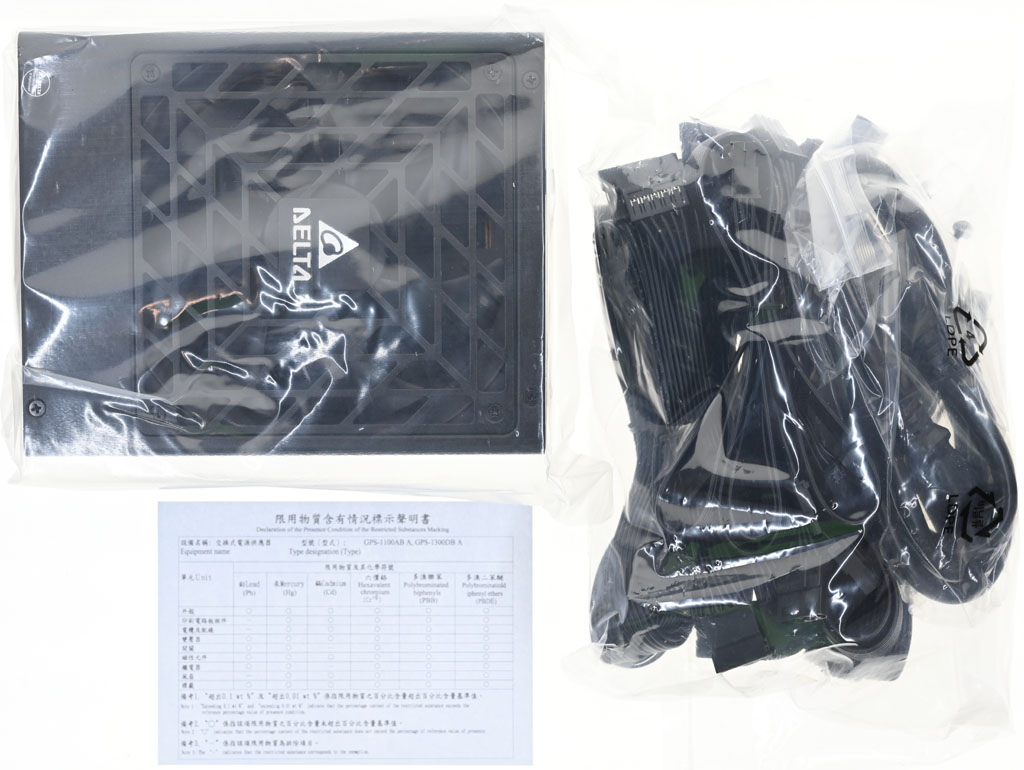

▼包裝內容有塑膠袋包住的電源本體、限用物質含有情況標示聲明書、裝線材的夾鏈袋

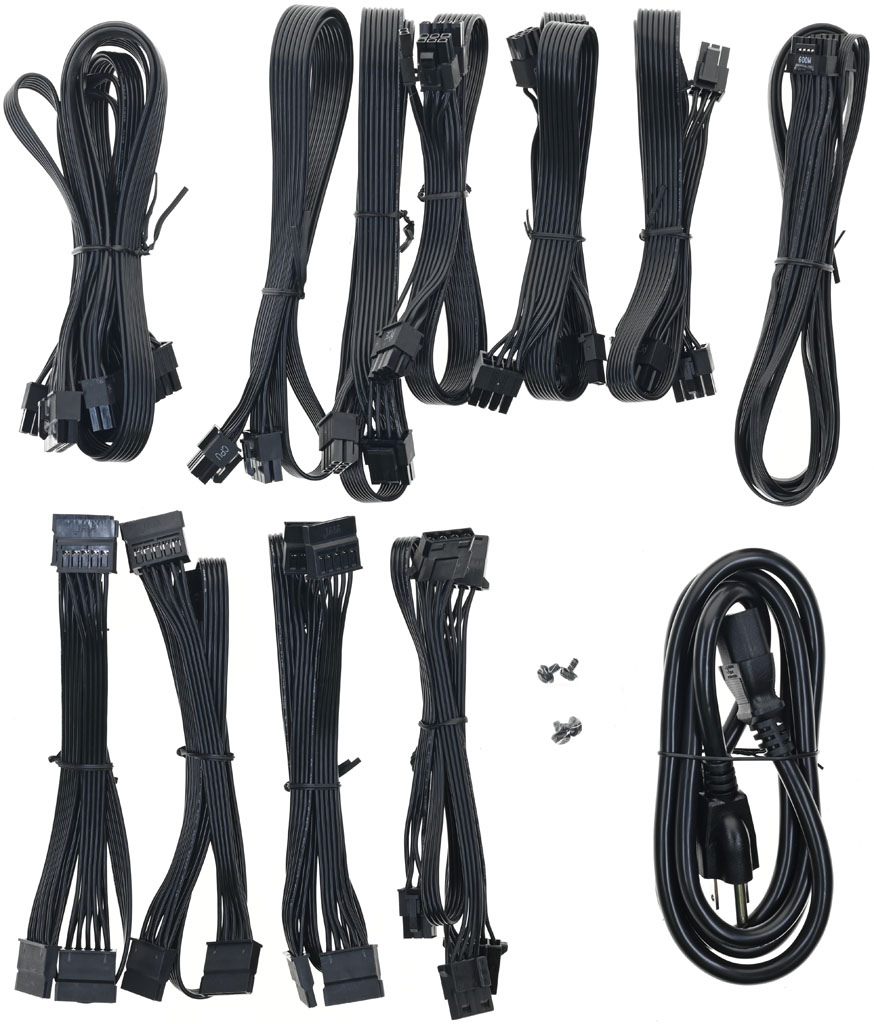

▼裝線材的夾鏈袋內有模組化線組、固定螺絲、3×2mm² 15A交流電源線
▼本體尺寸為185mm×150mm×86mm

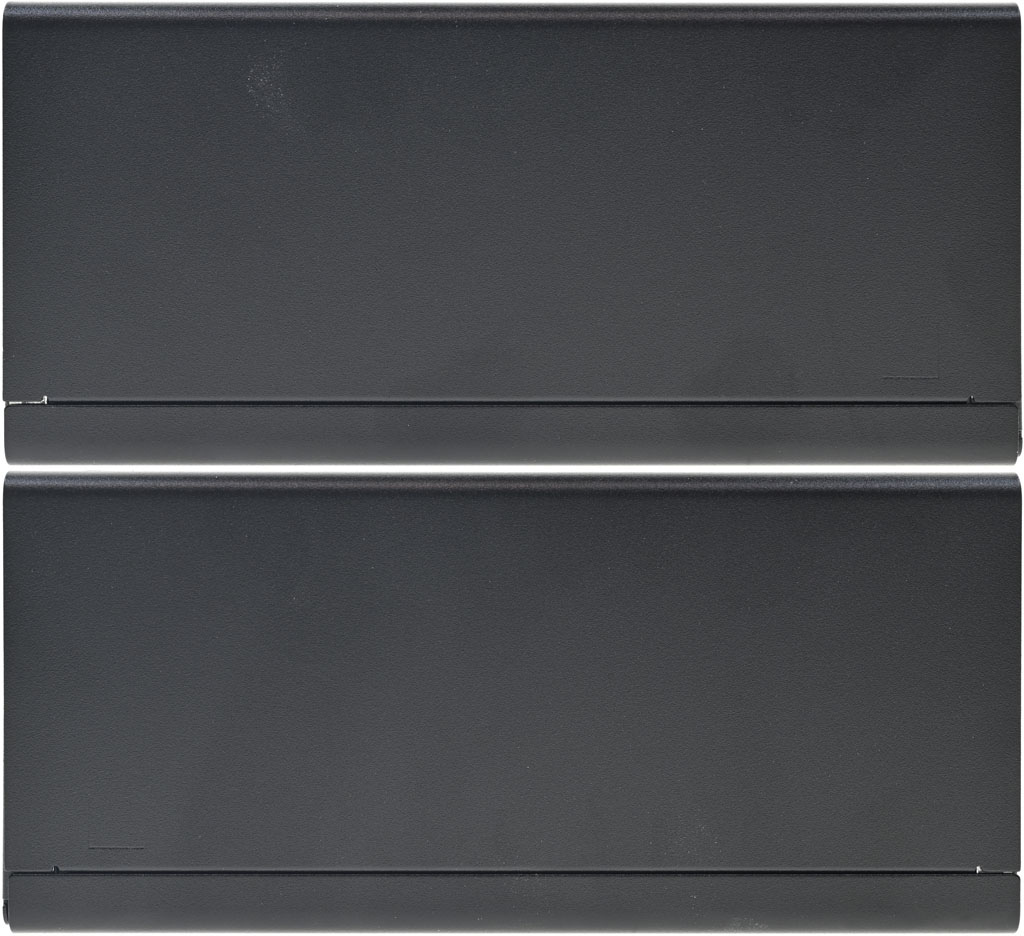

▼本體兩側外殼

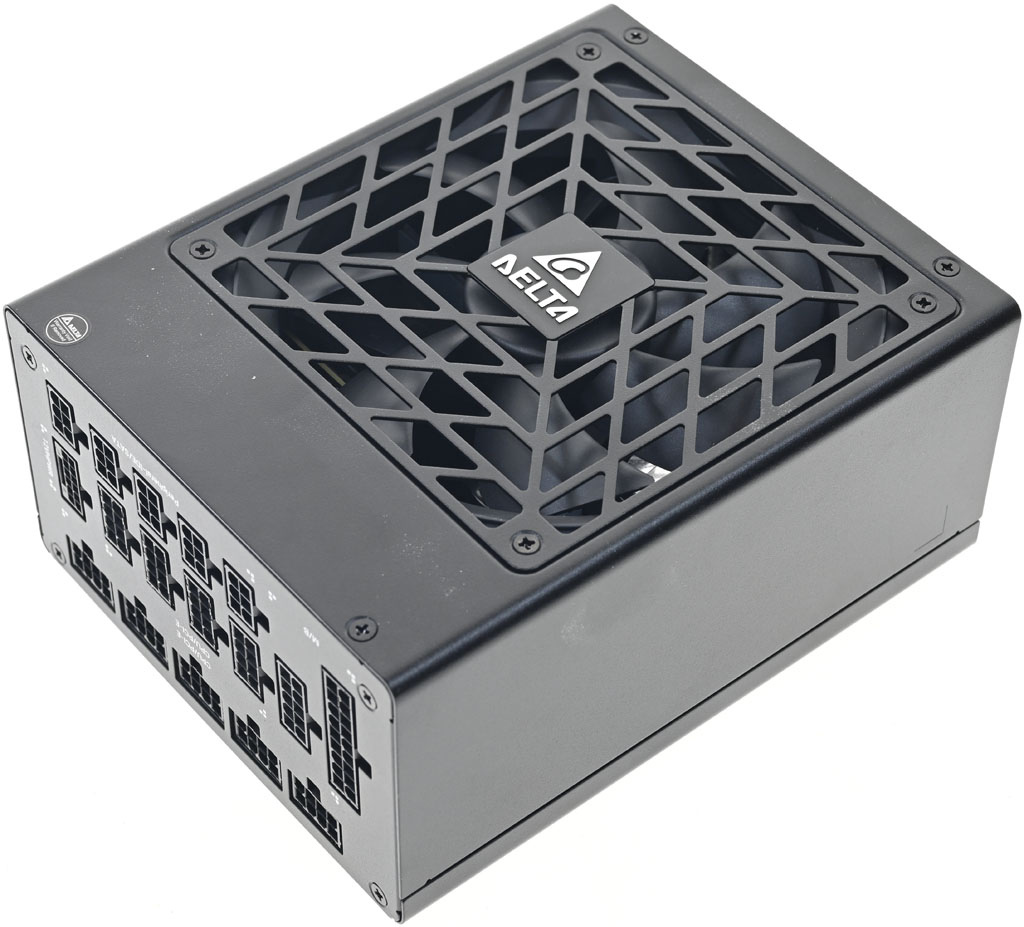

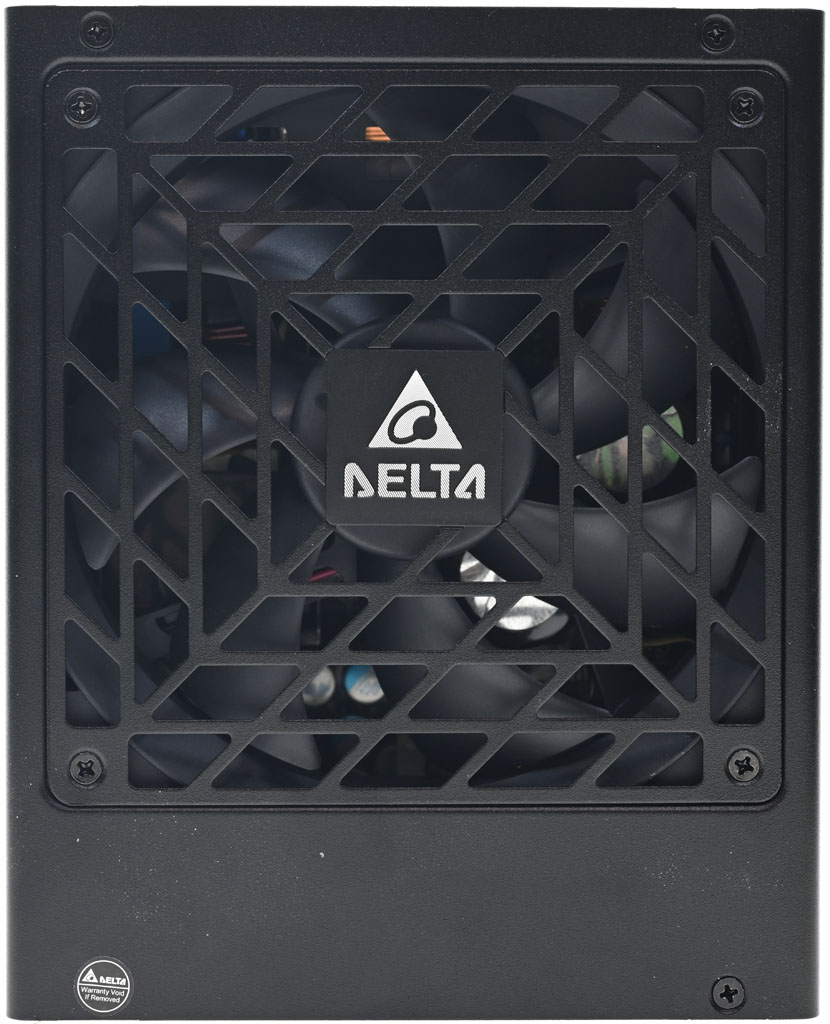

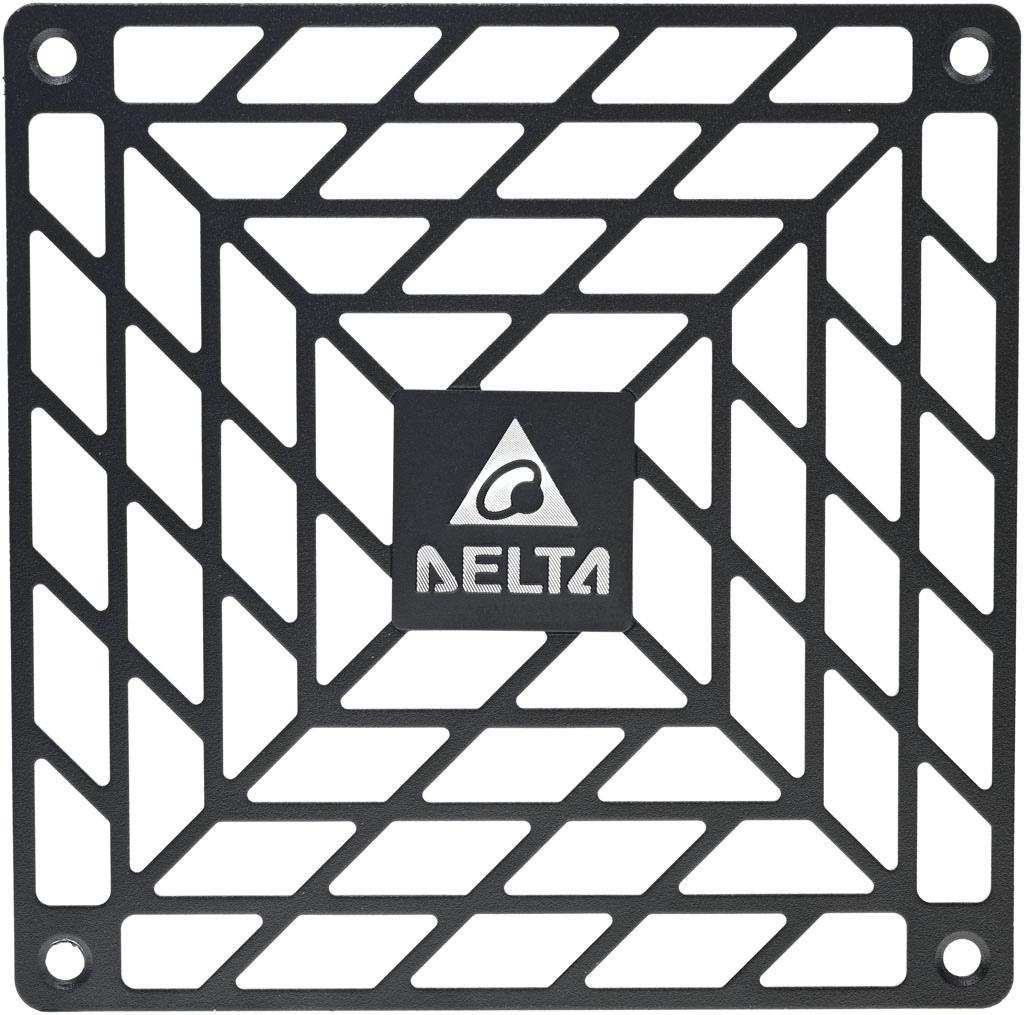

▼由金屬板沖壓而成的方形風扇護網安裝在外側
▼風扇護網中間有Delta商標銘牌

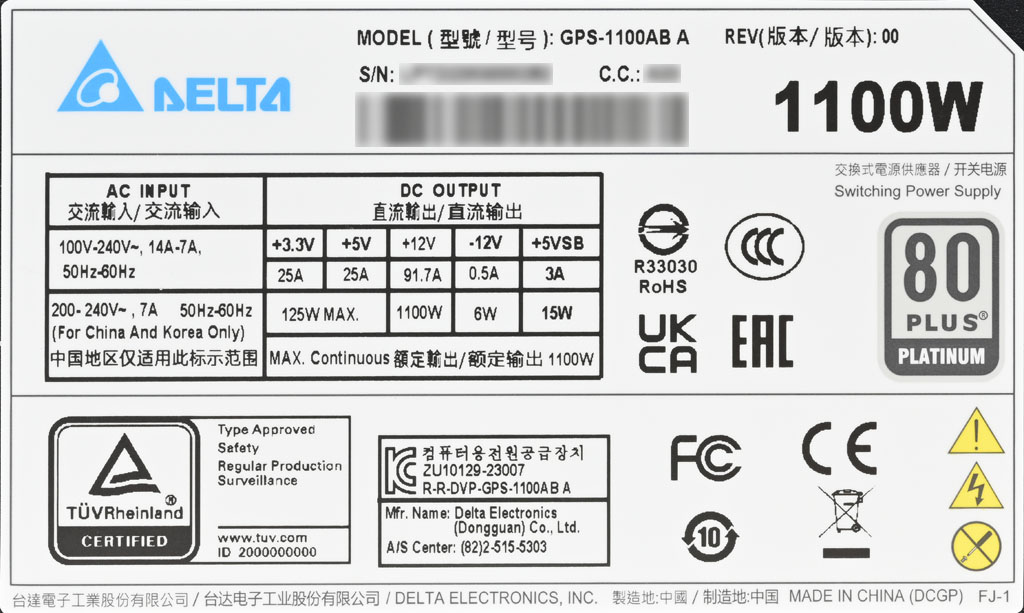

▼本體背面標籤有Delta商標、GPS-1100AB A型號、版本、序號/條碼、1100W輸出功率、輸入電壓/電流/頻率、各組最大輸出電流/功率、總輸出功率、安規認證、80PLUS白金認證、產地(中國)

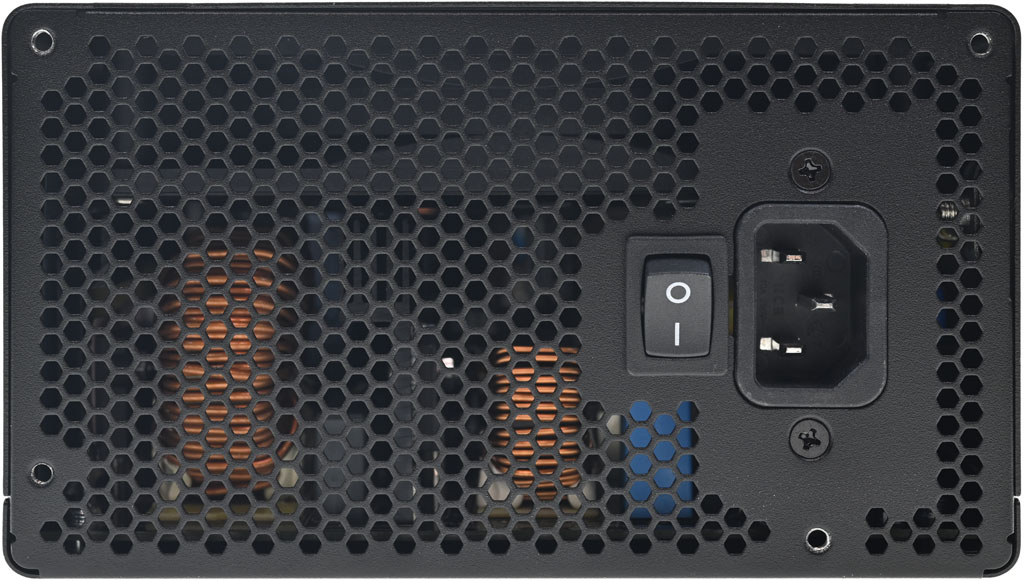

▼本體網狀出風口處設有電源總開關及交流輸入插座

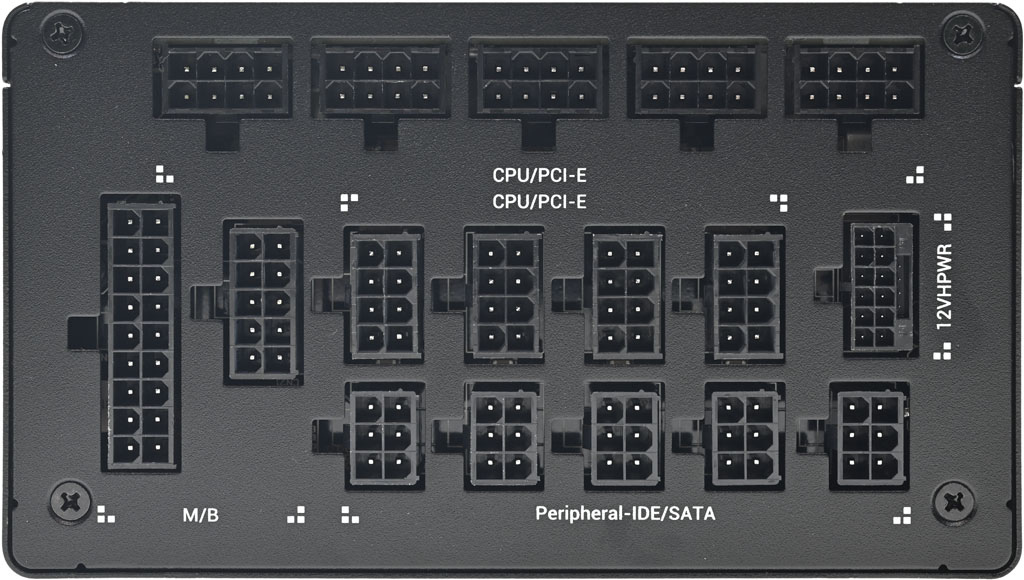

▼模組化線組輸出插座有名稱標示

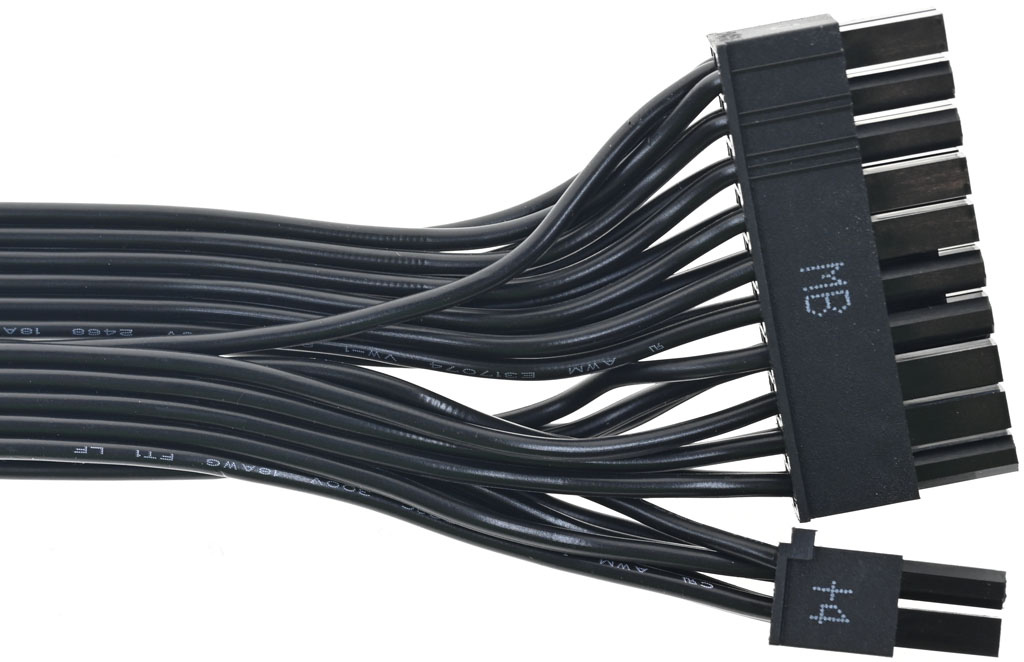

▼1條主機板電源黑色帶狀模組化線路，提供1個ATX 20+4P接頭，18AWG線路長度60公分

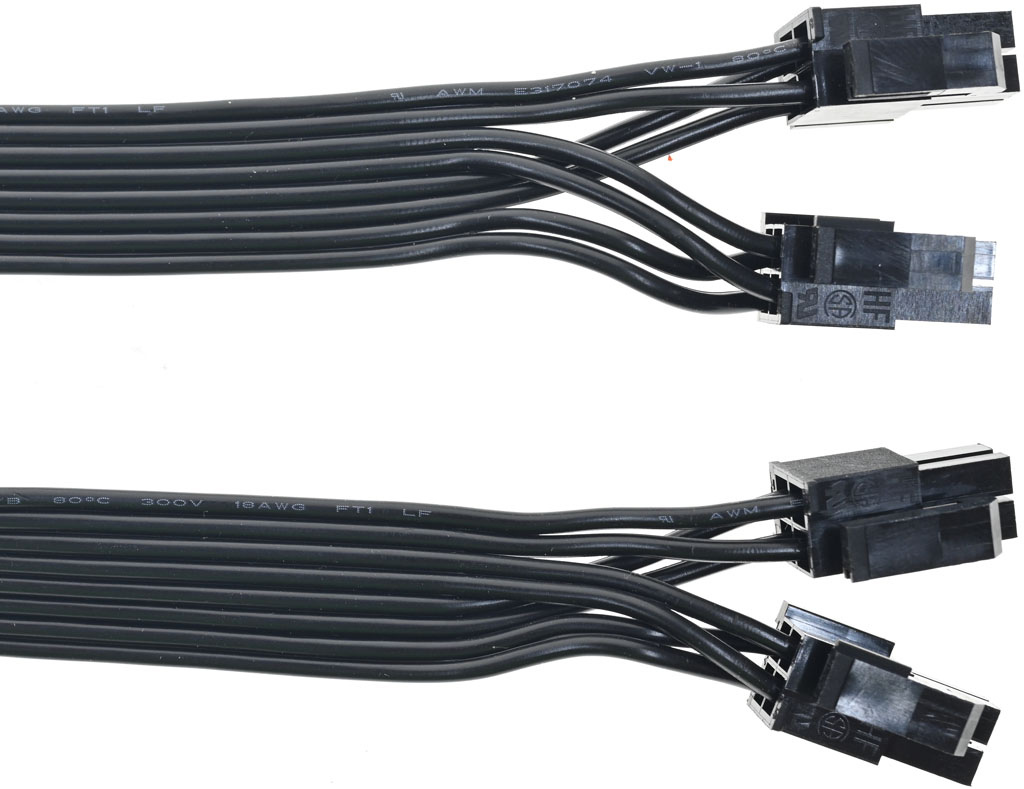

▼2條處理器電源黑色帶狀模組化線路，提供2個EPS 4+4P接頭，18AWG線路長度75公分

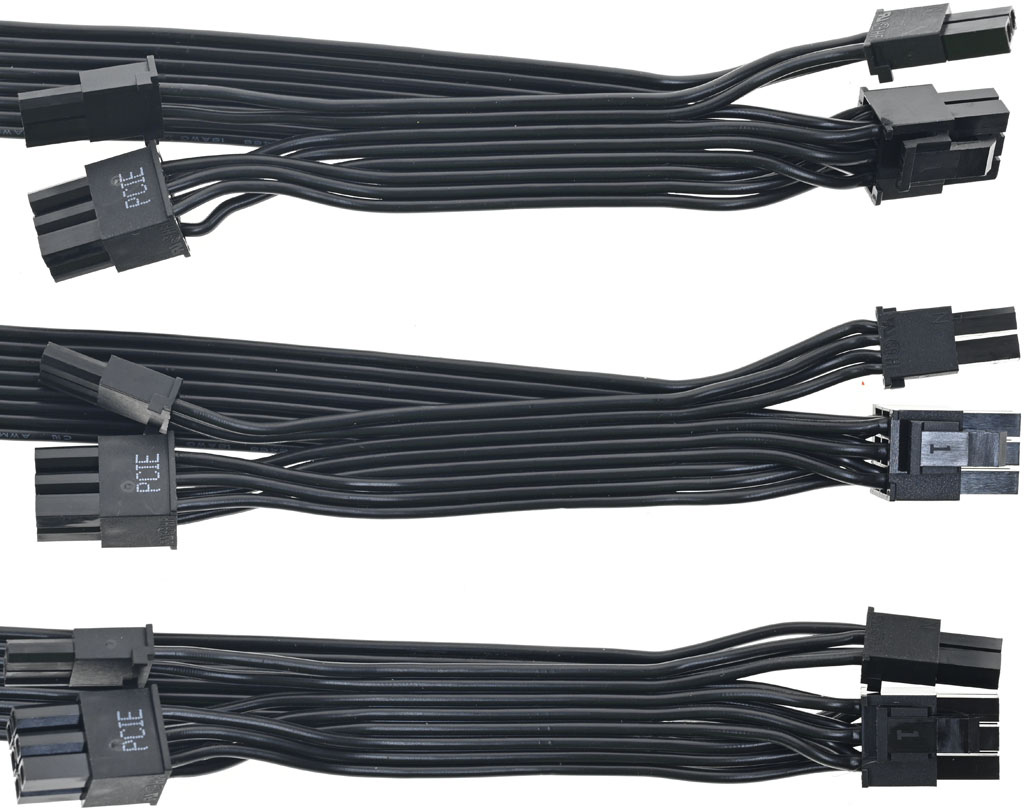

▼3條顯示卡電源黑色帶狀模組化線路，提供6個PCIE 6+2P接頭，至第一個接頭18AWG線路長度60公分，接頭間18AWG線路長度10公分

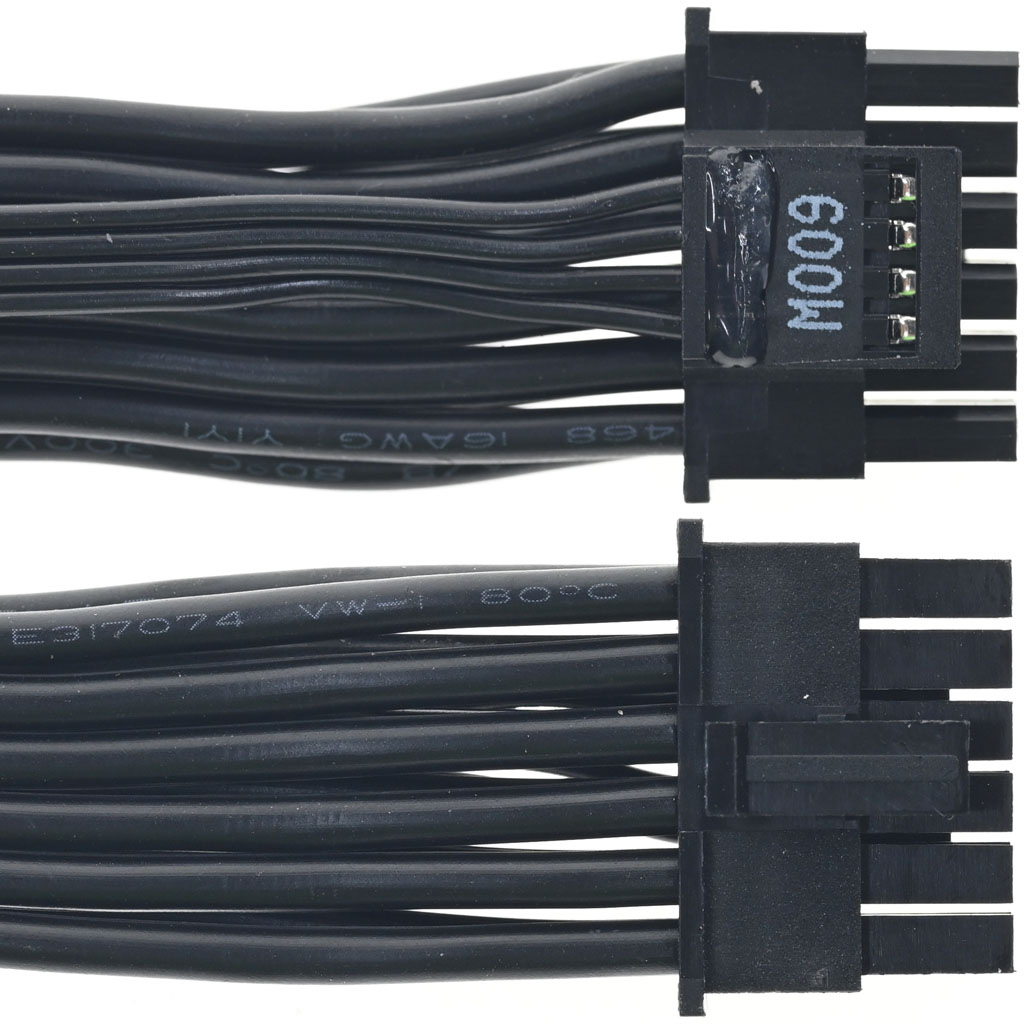

▼1條12VHPWR黑色帶狀模組化線路，16/28AWG線路長度74公分，接頭印上600W，4條小信號線S1-S4用膠固定住金屬連接器，避免被退pin擠出

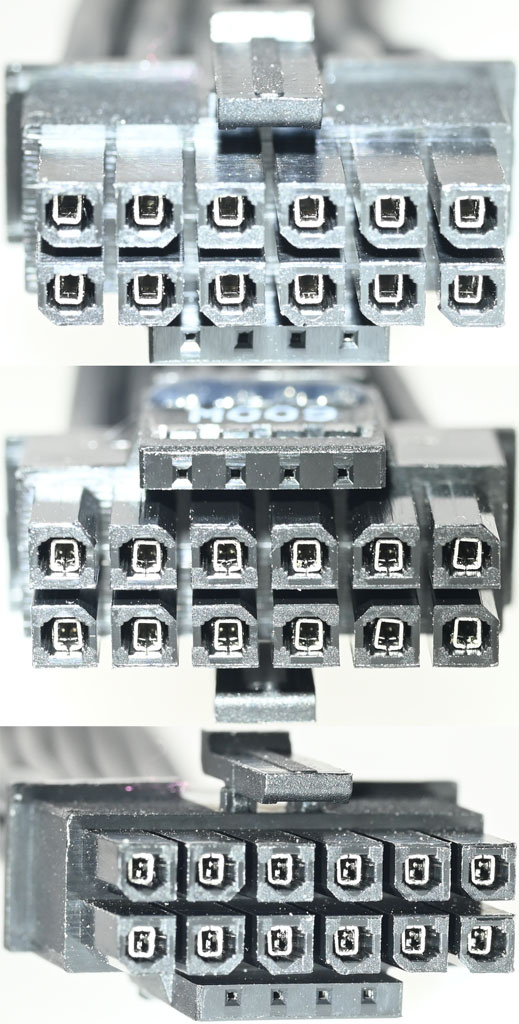

▼12VHPWR接頭內部金屬連接器的樣式如下圖所示

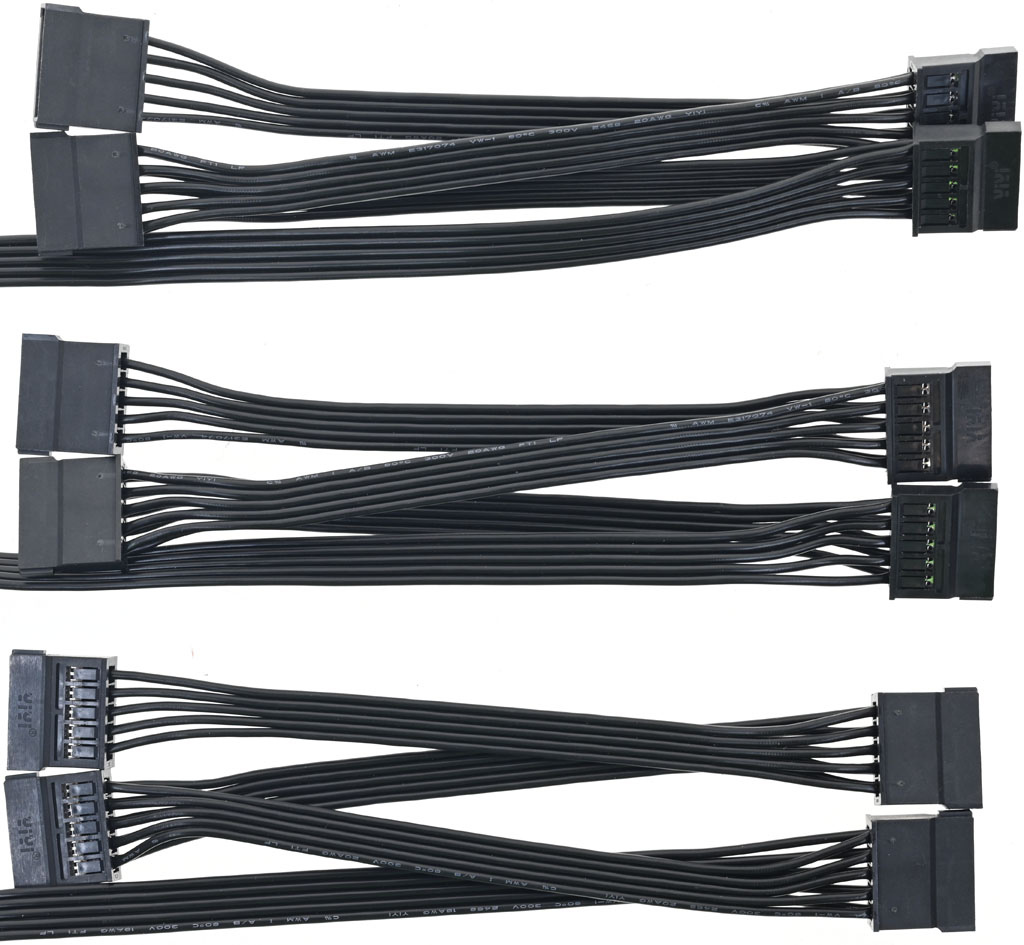

▼3條SATA黑色帶狀模組化線路，提供12個直式SATA接頭，至第一個接頭18AWG線路長度50公分，接頭間20AWG線路長度15公分

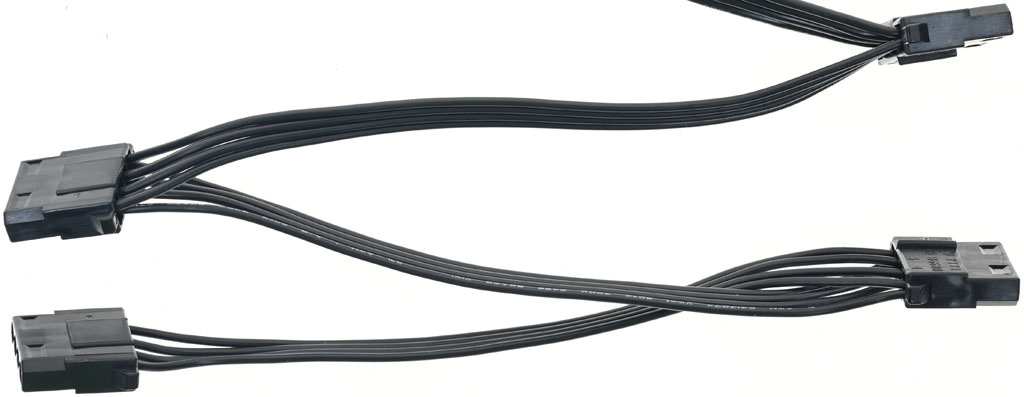

▼1條大4P黑色帶狀模組化線路，提供4個直式大4P接頭，至第一個接頭18AWG線路長度45公分，接頭間20AWG線路長度15公分。未提供小4P接頭或轉接線

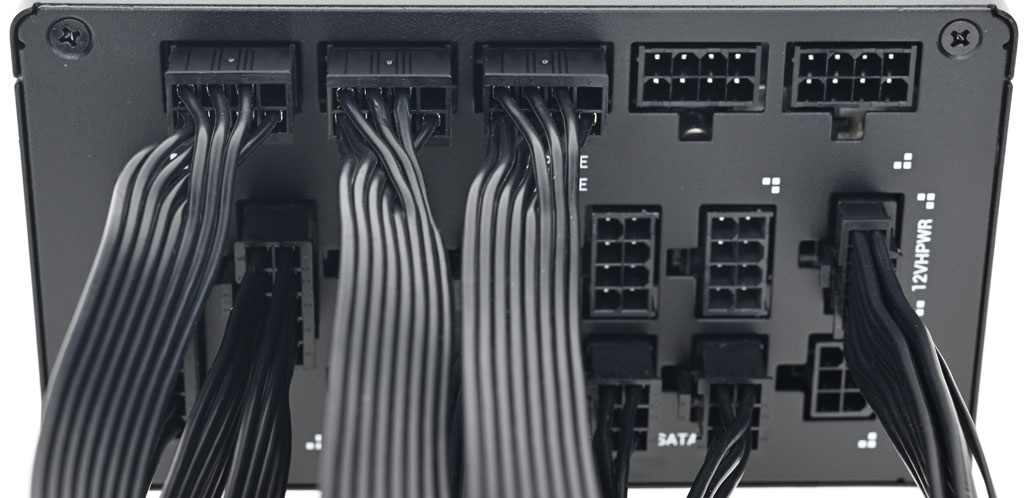

▼將所有模組化線路插上的樣子，會多出4個CPU/PCI-E 8P插座及1個Peripheral-IDE/SATA 6P插座

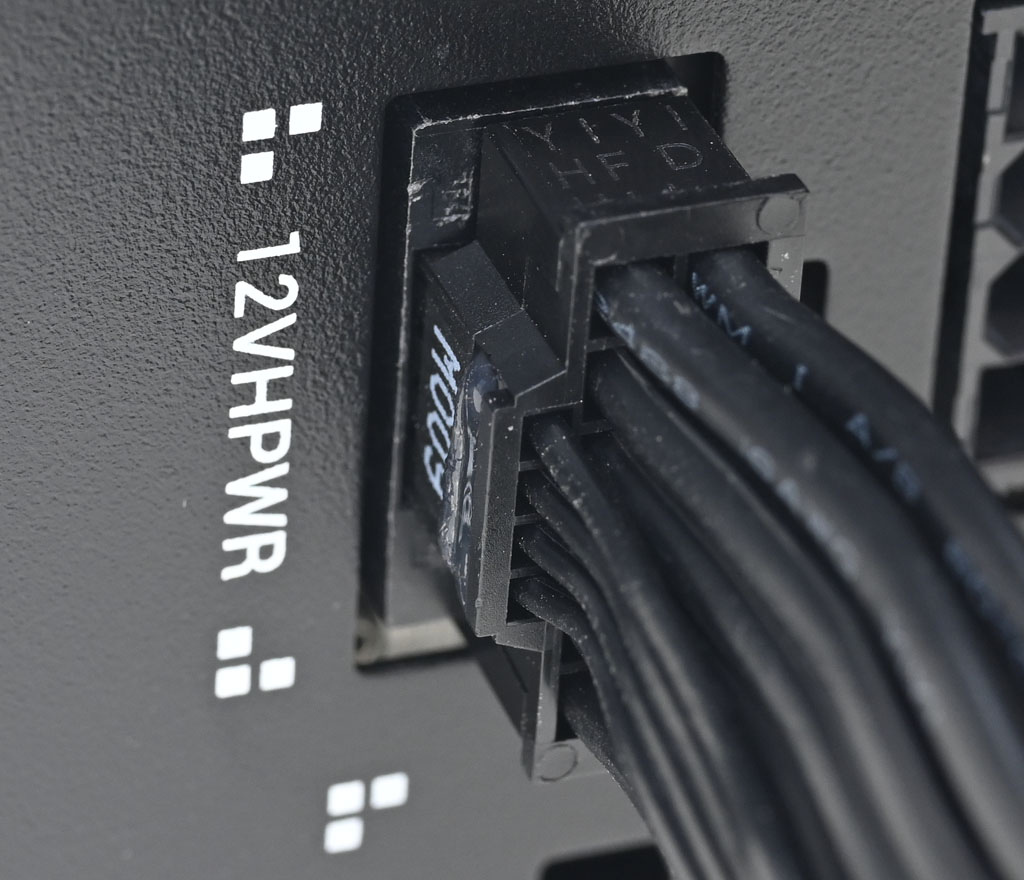

▼12VHPWR模組化線路插頭連接處近照

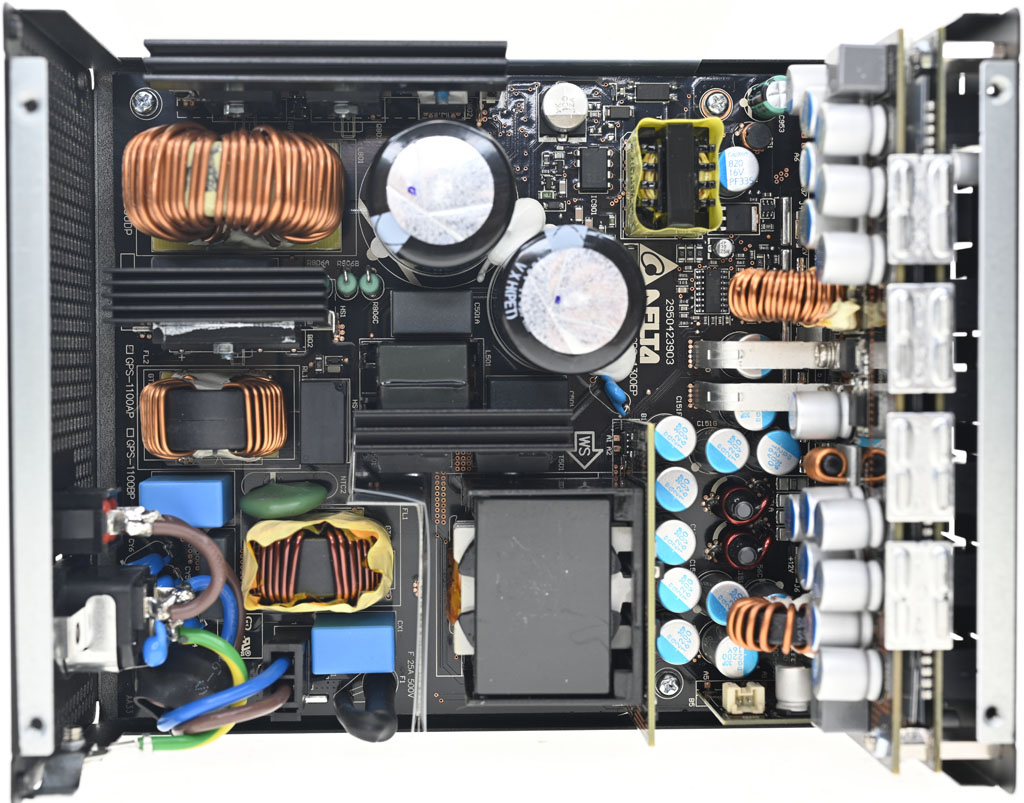

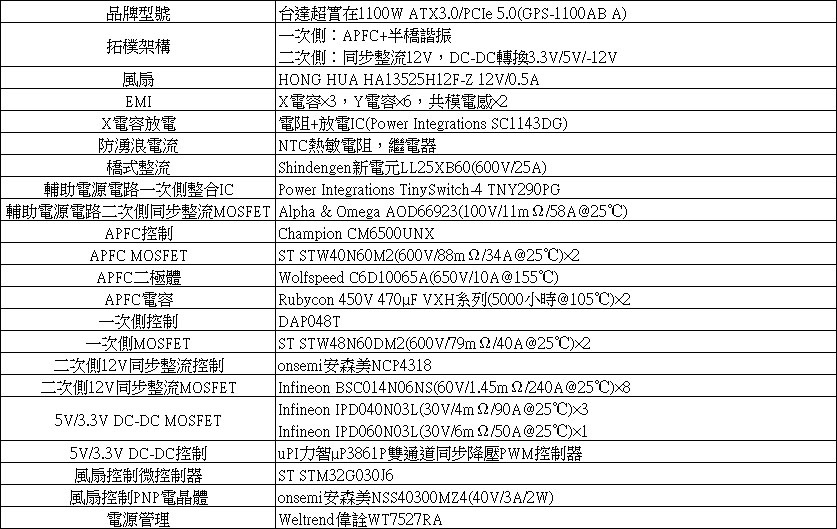

▼內部結構及使用元件說明簡表
▼採用一次側主動功率因數修正及半橋諧振，二次側12V同步整流，並經由DC-DC轉換3.3V/5V/-12V

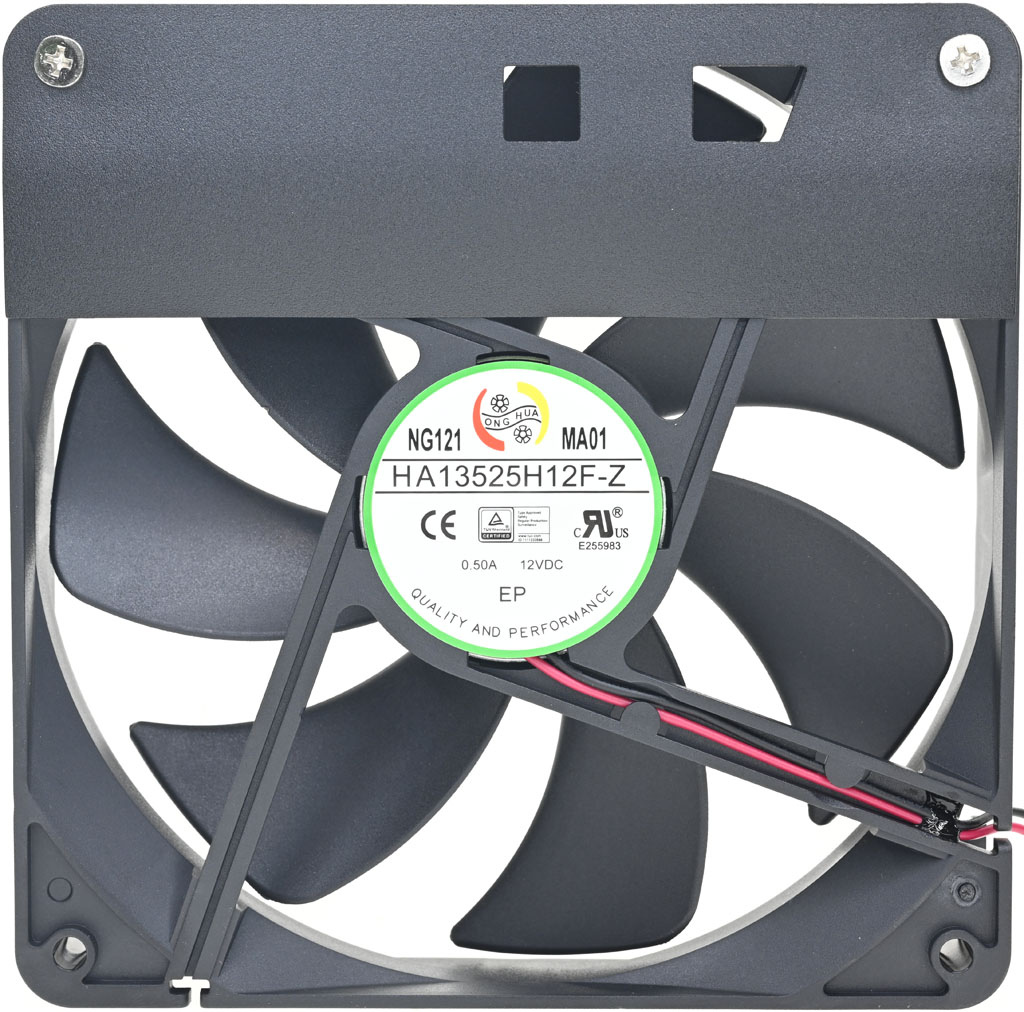

▼採用HONG HUA HA13525H12F-Z 12V/0.5A風扇，並設置氣流導風片

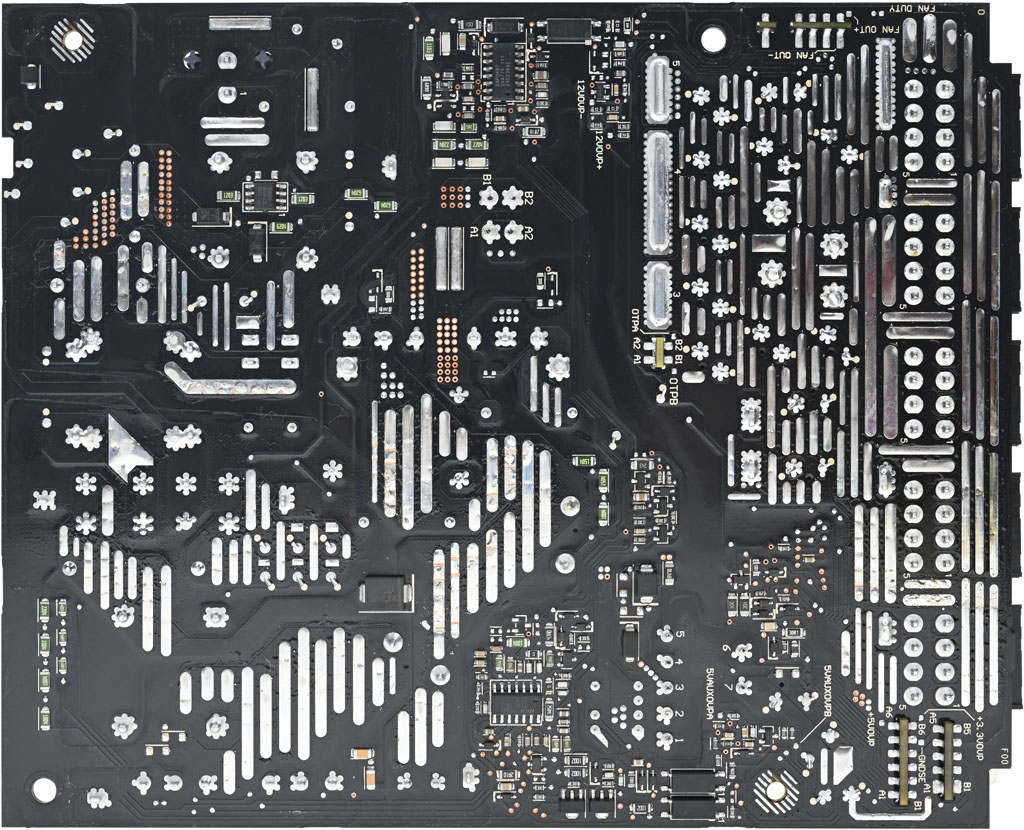

▼主電路板背面焊點做工良好，大電流線路有敷錫

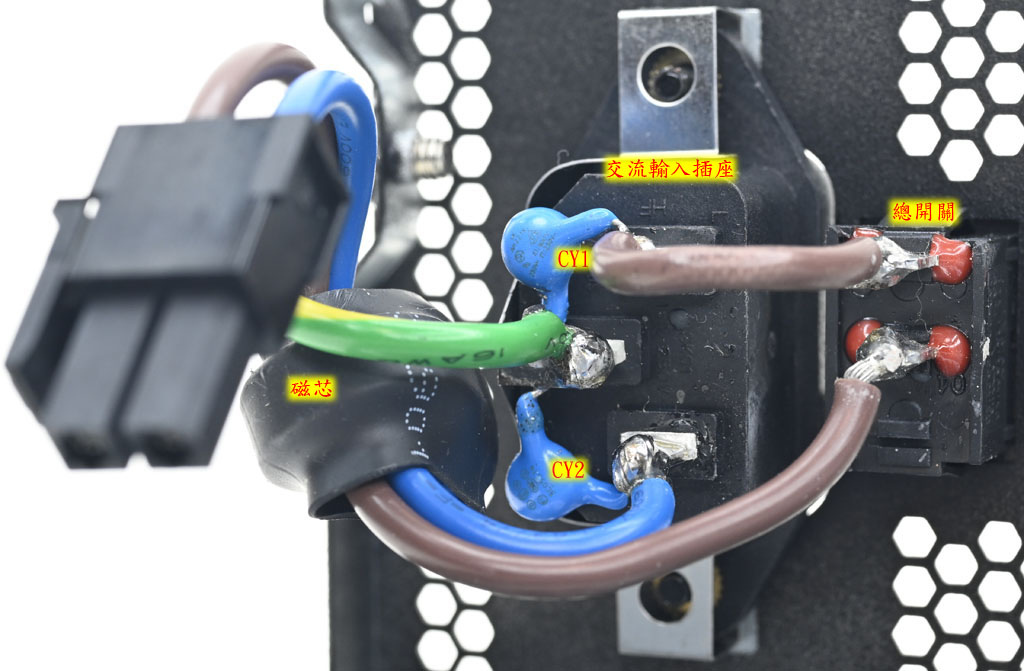

▼交流輸入插座焊點加上2個Y電容(CY1/CY2)，磁芯有包覆套管，交流輸入插座及總開關焊點未包覆套管

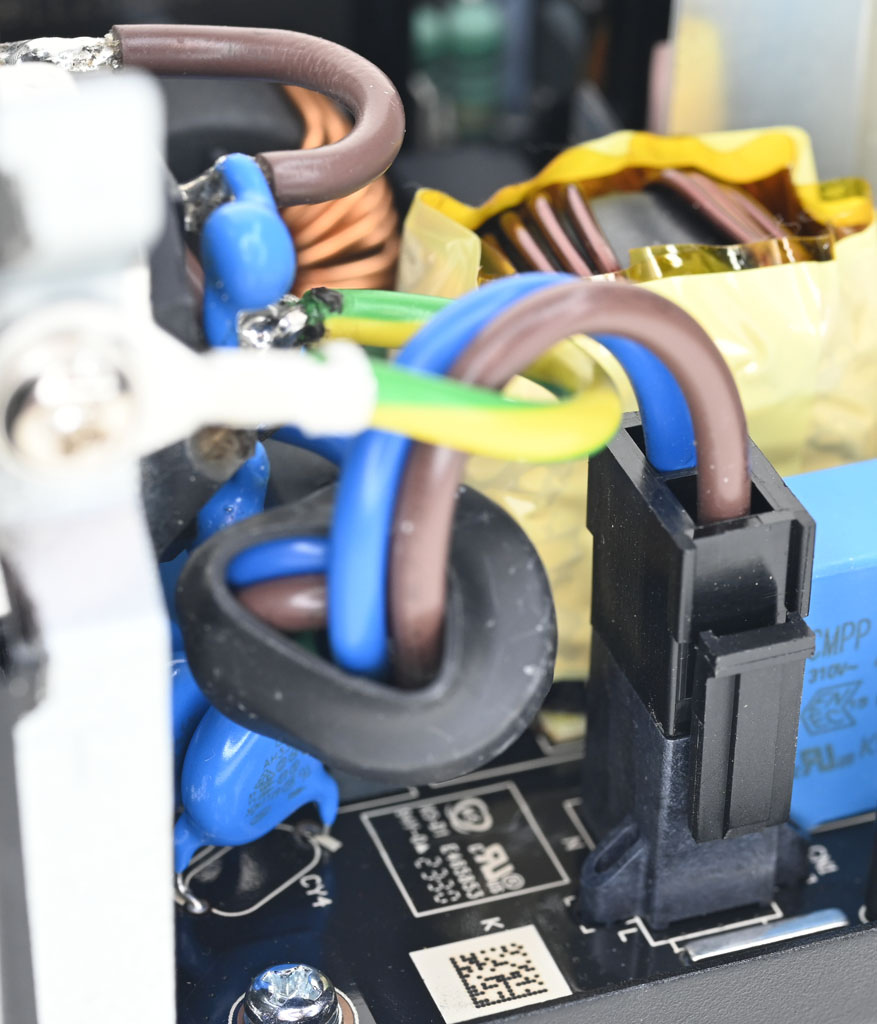

▼L/N電源線使用可拆卸式連接器接上主電路板

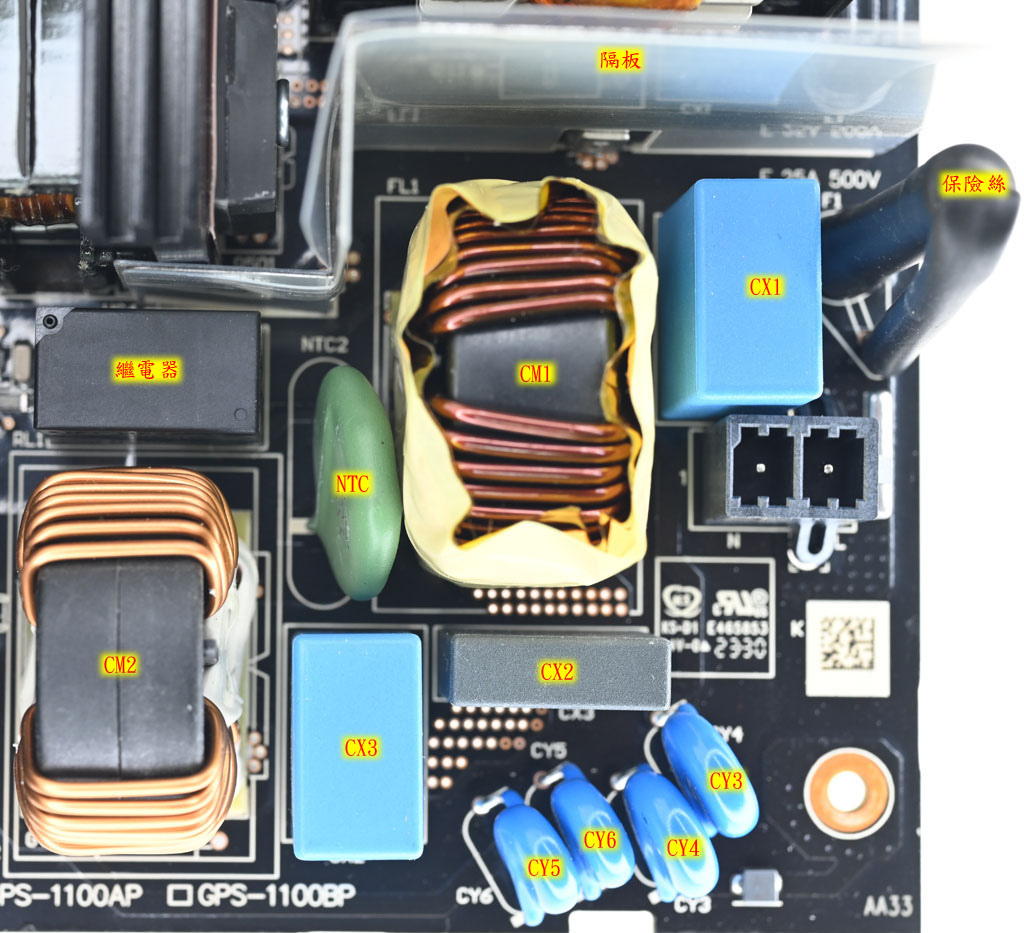

▼主電路板EMI濾波電路有2個共模電感(CM1/CM2)、3個X電容(CX1/CX2/CX3)及4個Y電容(CY3/CY4/CY5/CY6)，NTC熱敏電阻用來抑制輸入湧浪電流，電源啟動後會使用繼電器將其短路，去除NTC所造成的功耗損失。EMI濾波電路與一次側電路之間有隔板，直立安裝的保險絲有包覆套管，不過沒有看到突波吸收器

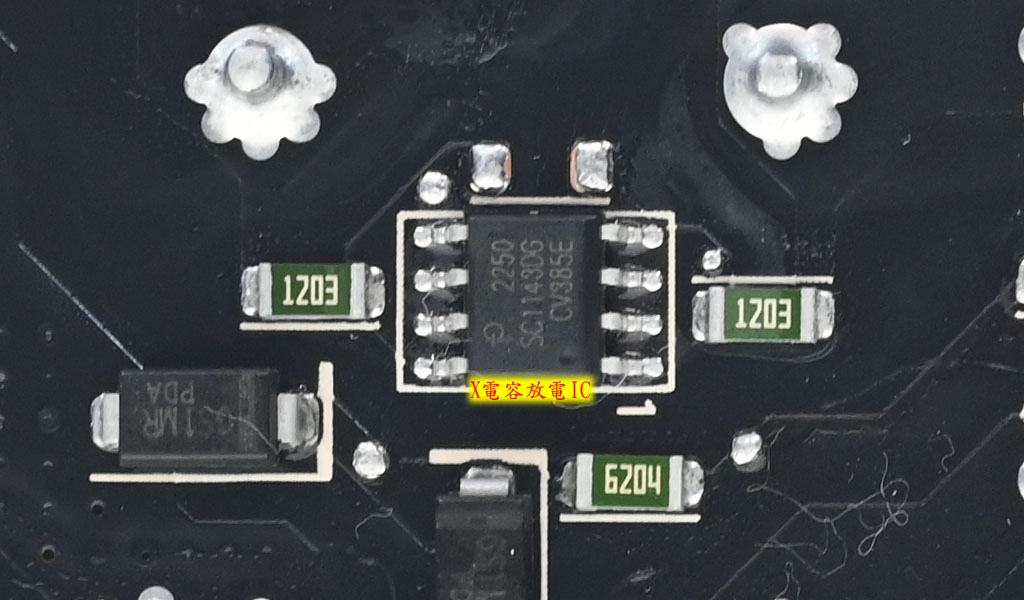

▼主電路板EMI濾波電路背面有X電容放電IC及電阻
▼Shindengen新電元LL25XB60低導通壓降橋式整流器固定在散熱片上，後方有環狀磁芯APFC電感
▼APFC功率元件散熱片安裝2個ST STW40N60M2 TO-247封裝MOSFET及Wolfspeed C6D10065A二極體

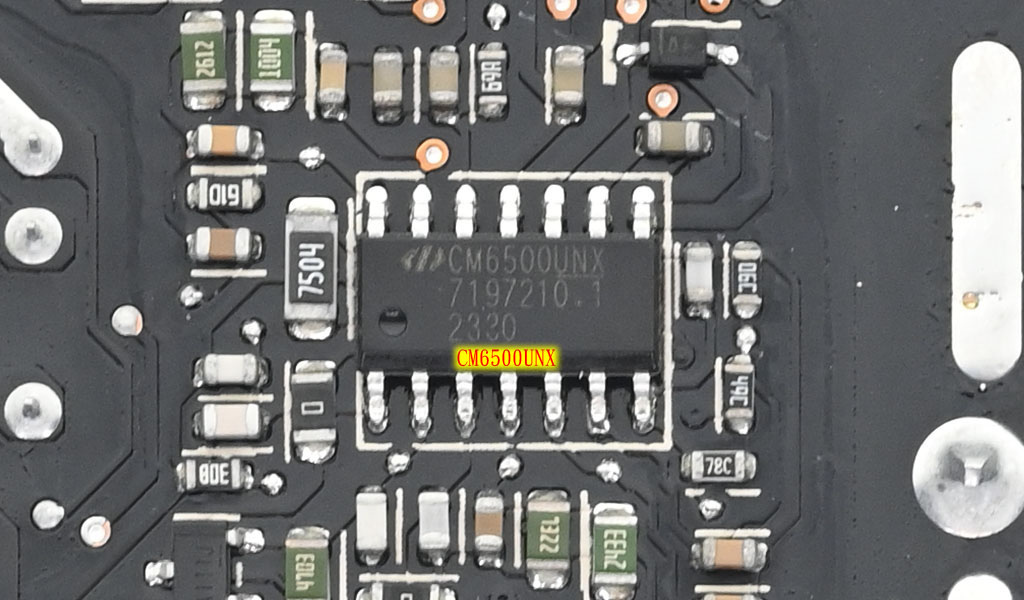

▼主電路板背面的Champion CM6500UNX負責APFC電路控制

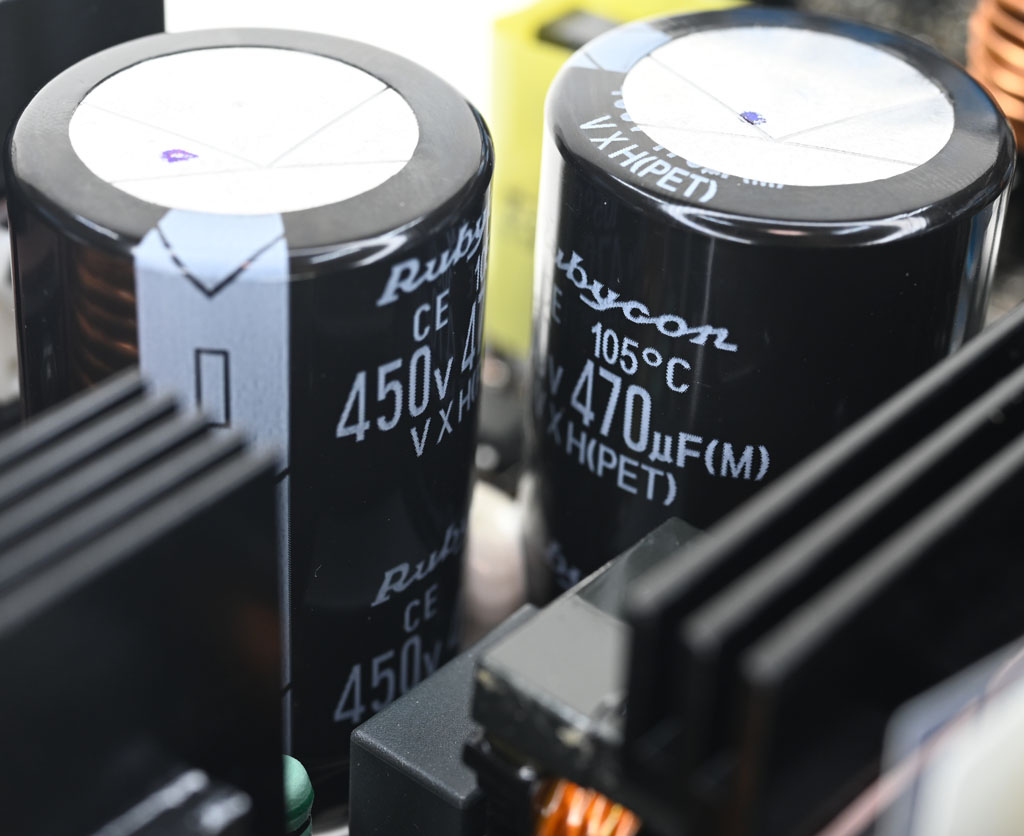

▼APFC電容採用2個Rubycon 450V 470µF VXH系列105℃電解電容並聯組成，總容值為940µF

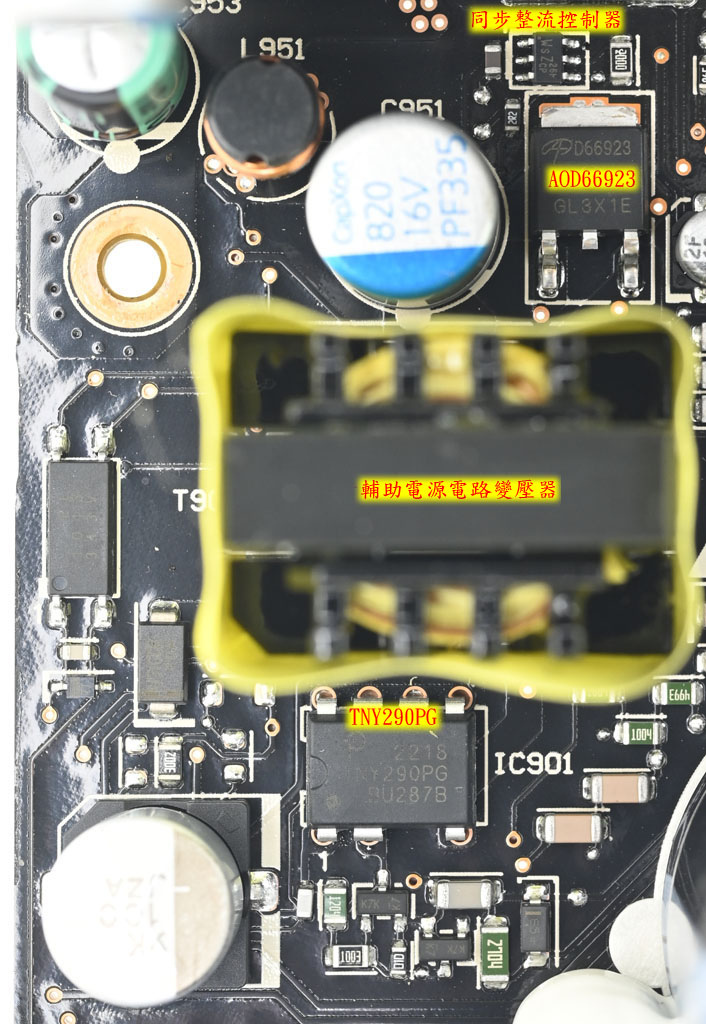

▼輔助電源電路一次側整合IC為Power Integrations TinySwitch-4 TNY290PG，二次側同步整流則由SOT23-6封裝同步整流控制器搭配Alpha & Omega AOD66923 TO-252封裝MOSFET。左下有1個Nippon Chemi-con MZA系列電解電容

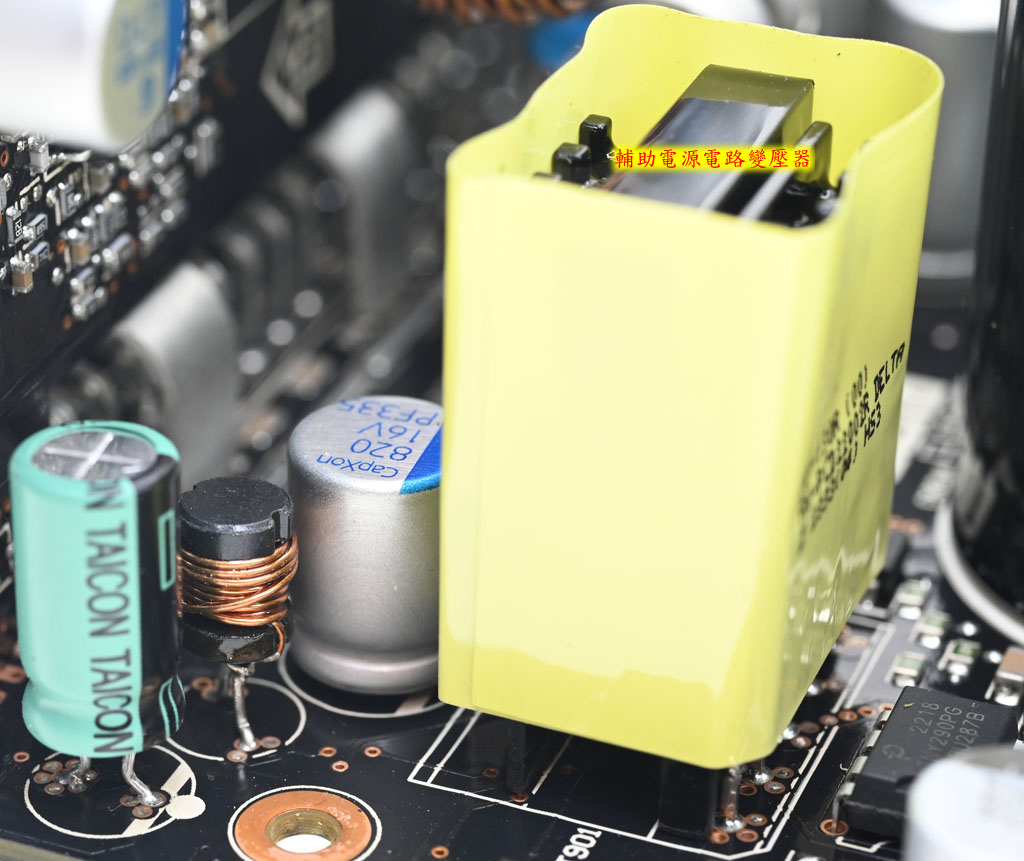

▼輔助電源電路變壓器包覆黃色聚酯薄膜膠帶，二次側使用Capxon固態電容及TAICON電解電容

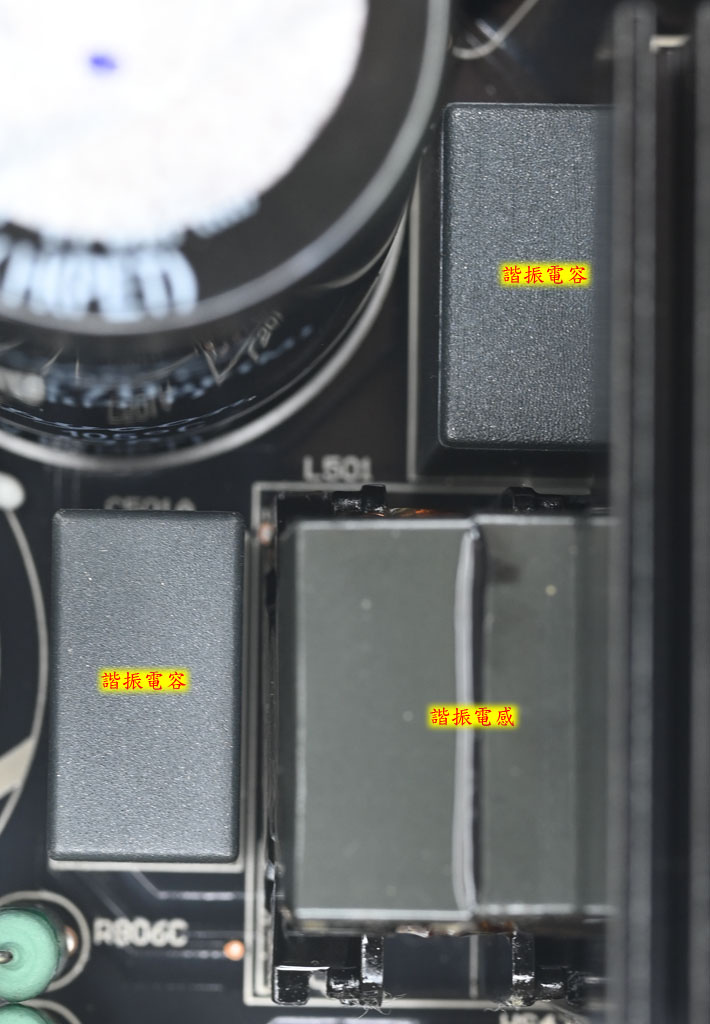

▼1個諧振電感與2個諧振電容組成諧振槽

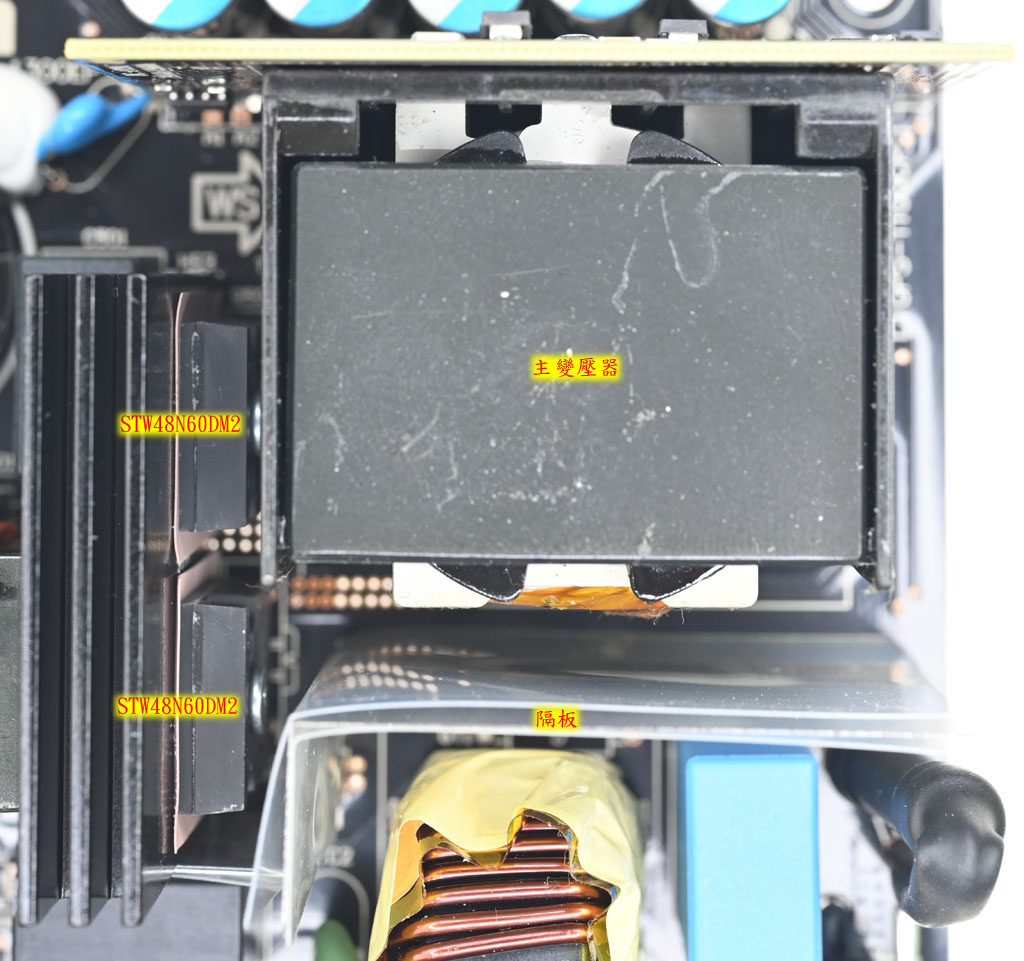

▼主變壓器旁一次側散熱片安裝2個ST STW48N60DM2 TO-247封裝MOSFET

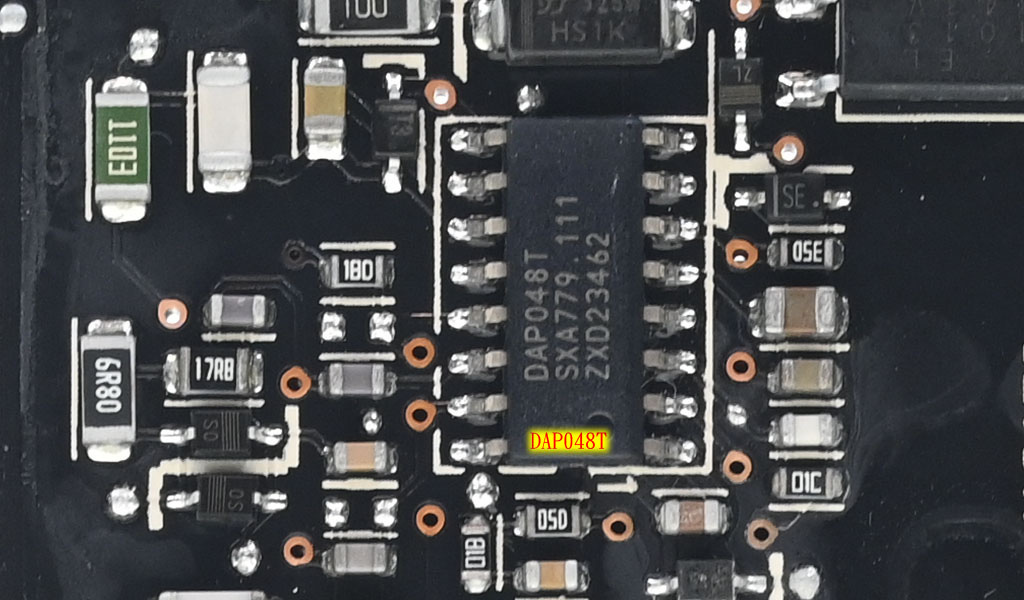

▼主電路板背面的DAP048T(台達自有編號)負責12V功率級一次側諧振控制

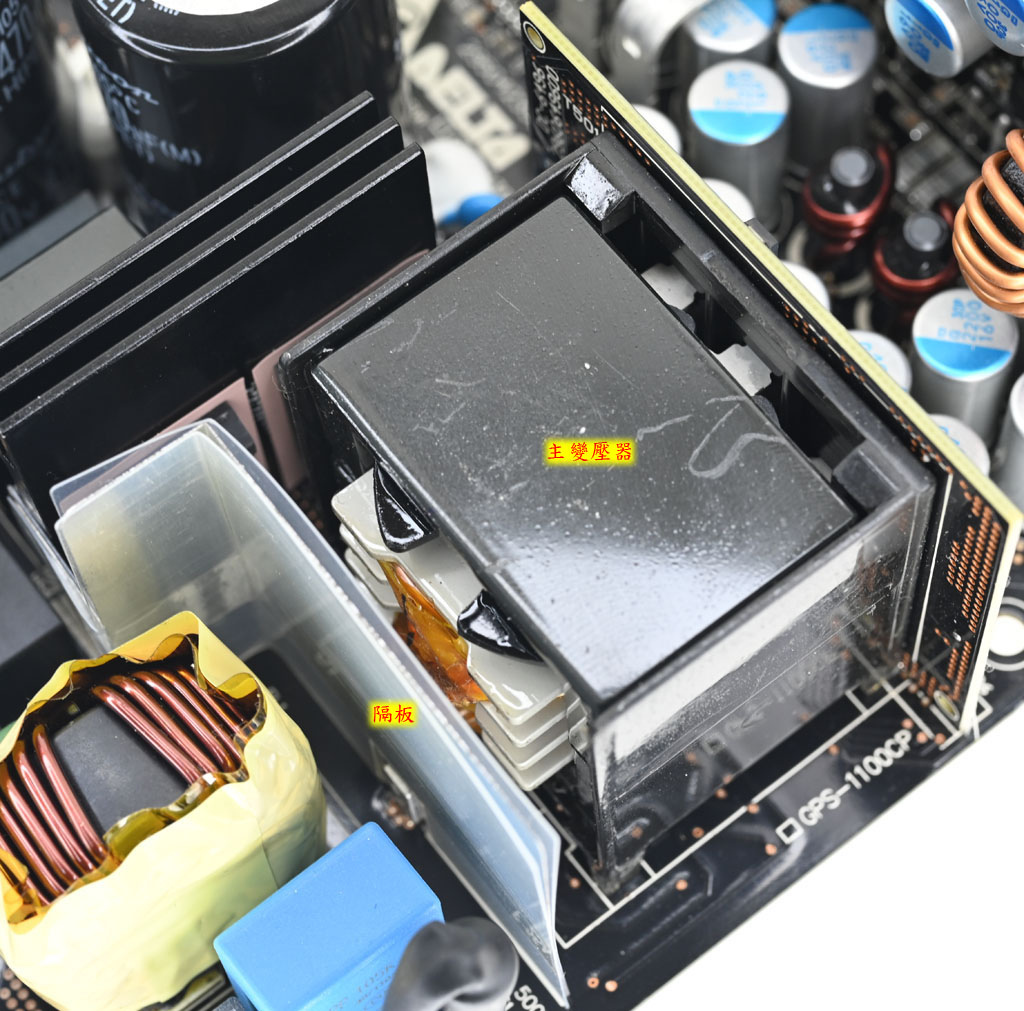

▼主變壓器二次側板狀繞組直接焊接在二次側12V同步整流子卡上

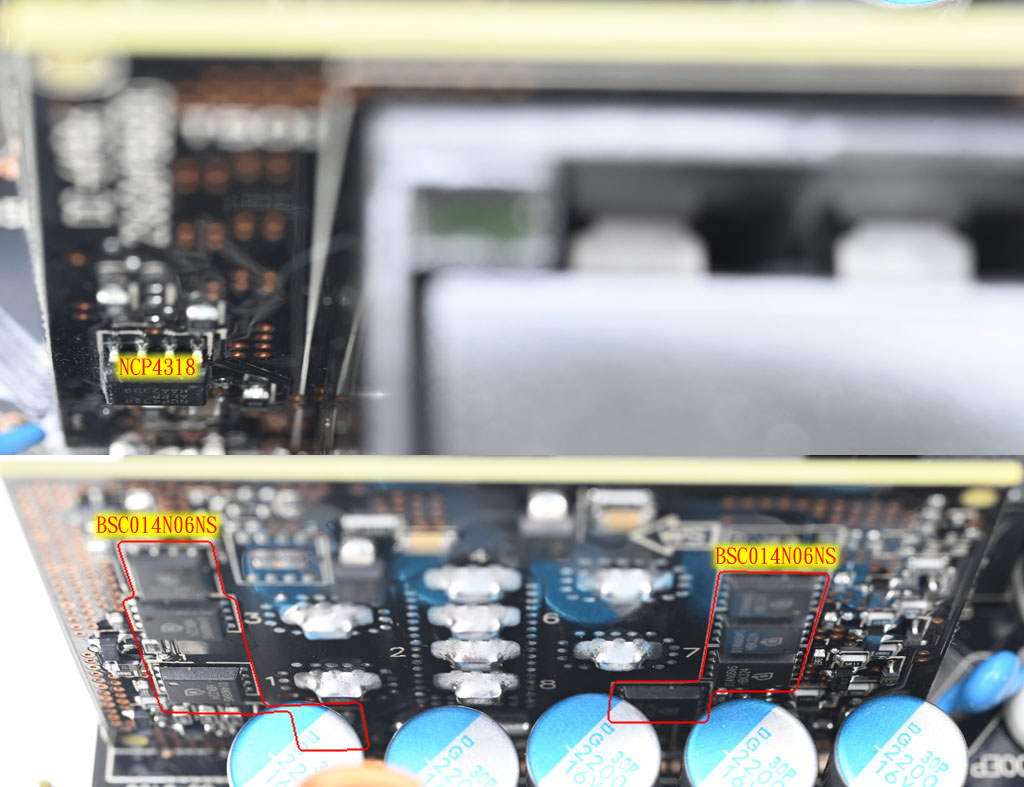

▼二次側12V同步整流子卡上的onsemi安森美NCP4318同步整流控制器及8個Infineon BSC014N06NS MOSFET組成二次側12V同步整流電路

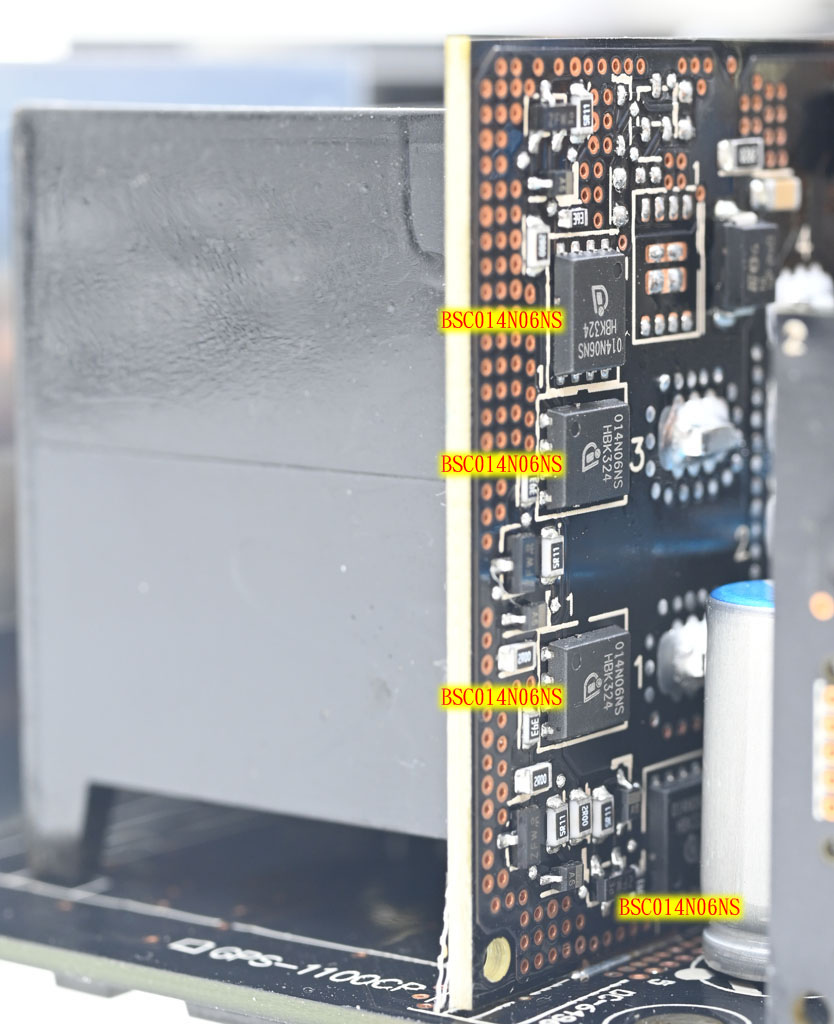

▼二次側12V同步整流子卡上其中4個Infineon BSC014N06NS MOSFET的近照

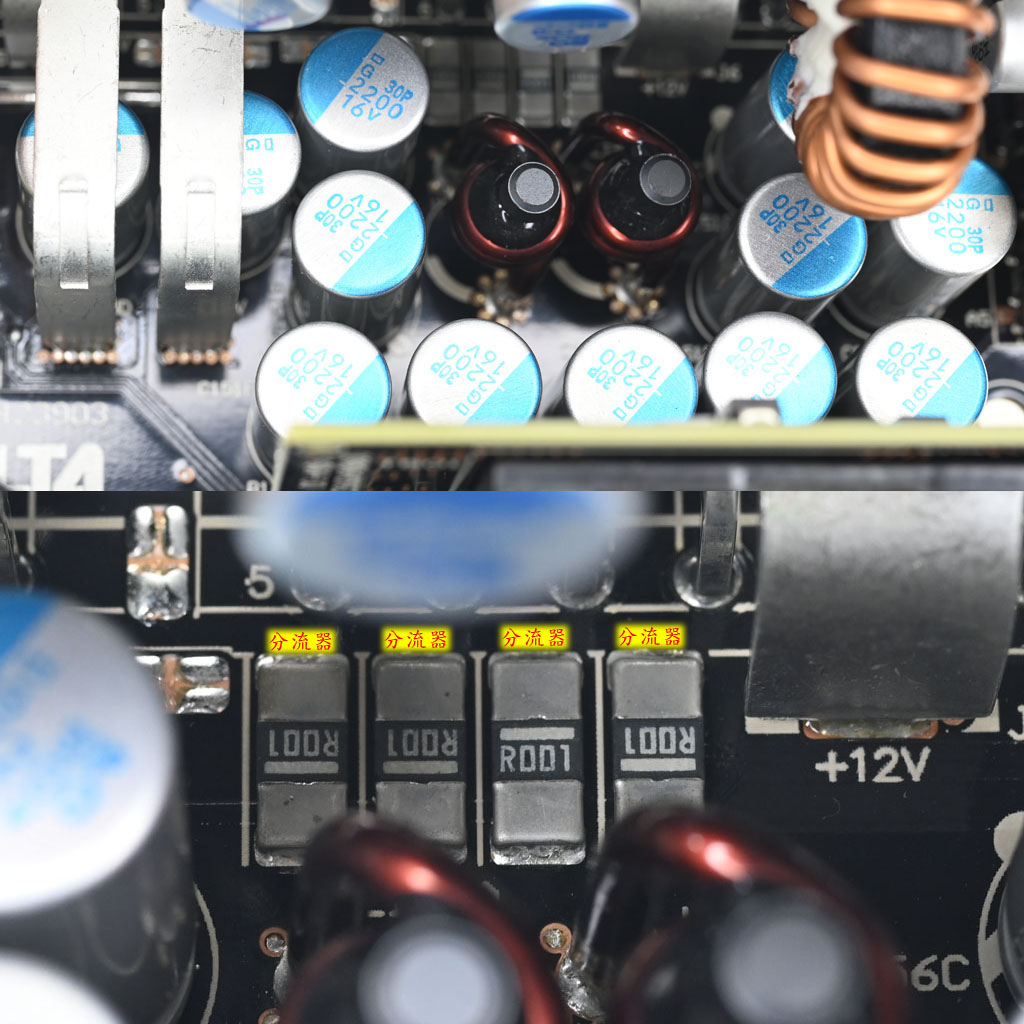

▼12V輸出的12個Nippon Chemi-con PSG系列固態電容、2個直立柱狀電感及4個偵測電流的分流器
▼其中5個CPU/PCI-E 8P模組化插座直接焊接在主電路板上，並透過實心金屬條連接模組化插座板

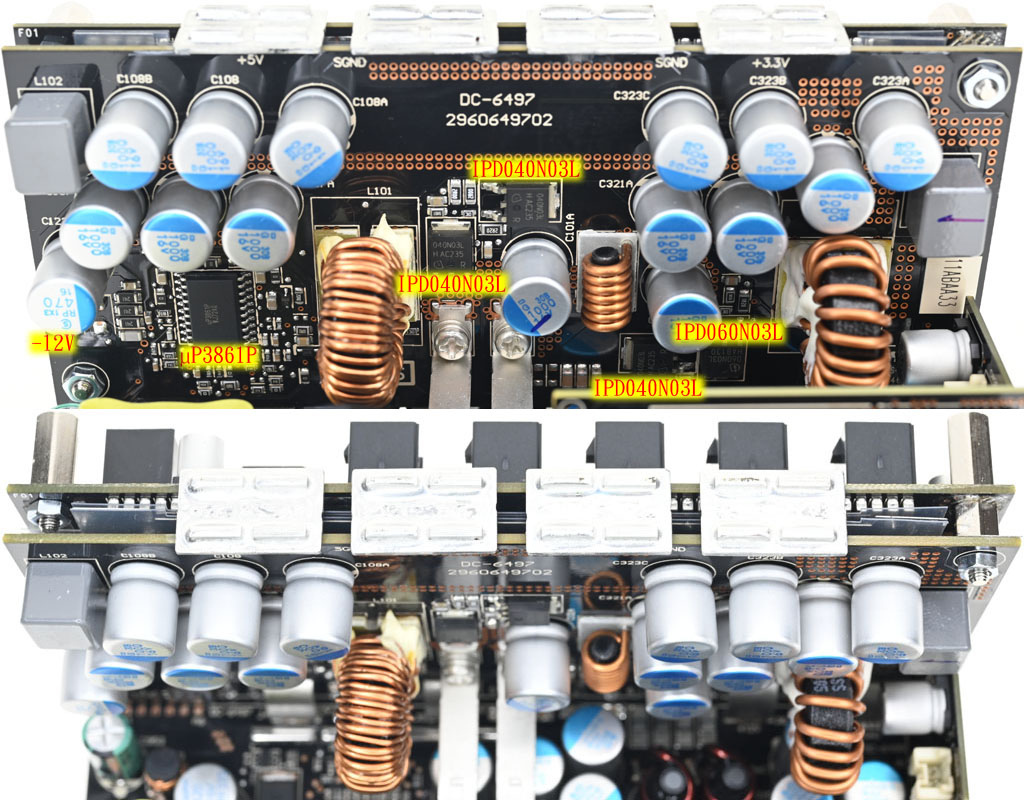

▼安裝在模組化插座板背面的3.3V/5V/-12V DC-DC板，上面有1個uPI力智µP3861P雙通道同步降壓PWM控制器、3個Infineon IPD040N03L MOSFET、1個Infineon IPD060N03L MOSFET、2個環狀電感、1個臥式柱狀電感、2個方形封閉電感、14個Nippon Chemi-con PSG系列固態電容及1個-12V用Elite固態電容。上方使用4片金屬板連接模組化插座板構成5V/3.3V/GND迴路
▼主電路板正面的Weltrend偉詮WT7527RA電源管理IC，負責監控輸出電壓/電流、接受PS-ON信號控制、產生Power Good信號

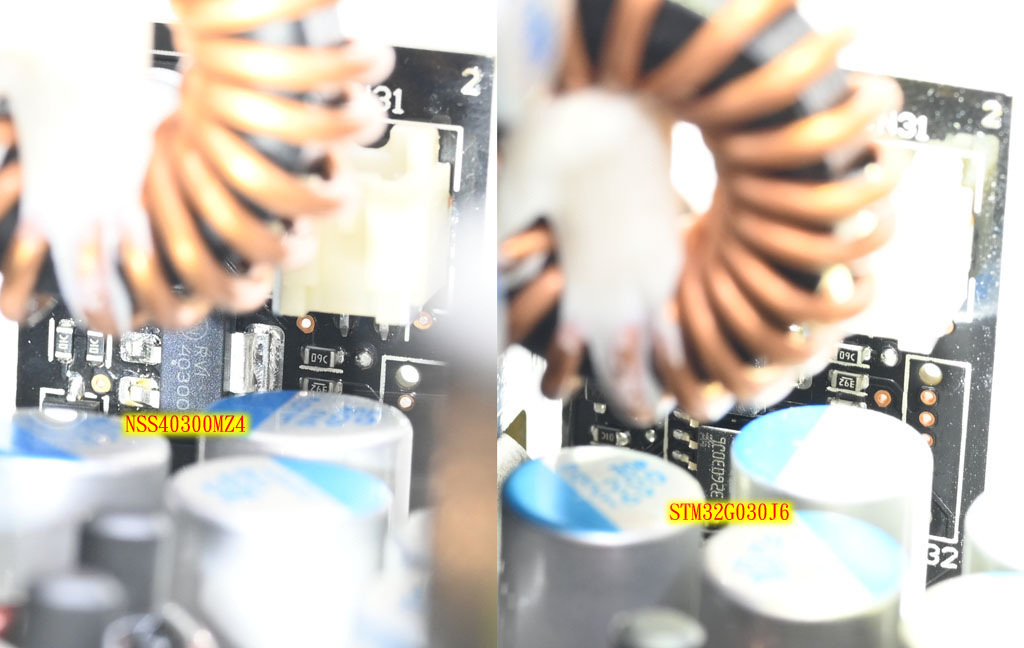

▼風扇控制子卡上有onsemi安森美NSS40300MZ4 PNP電晶體及ST STM32G030J6微控制器

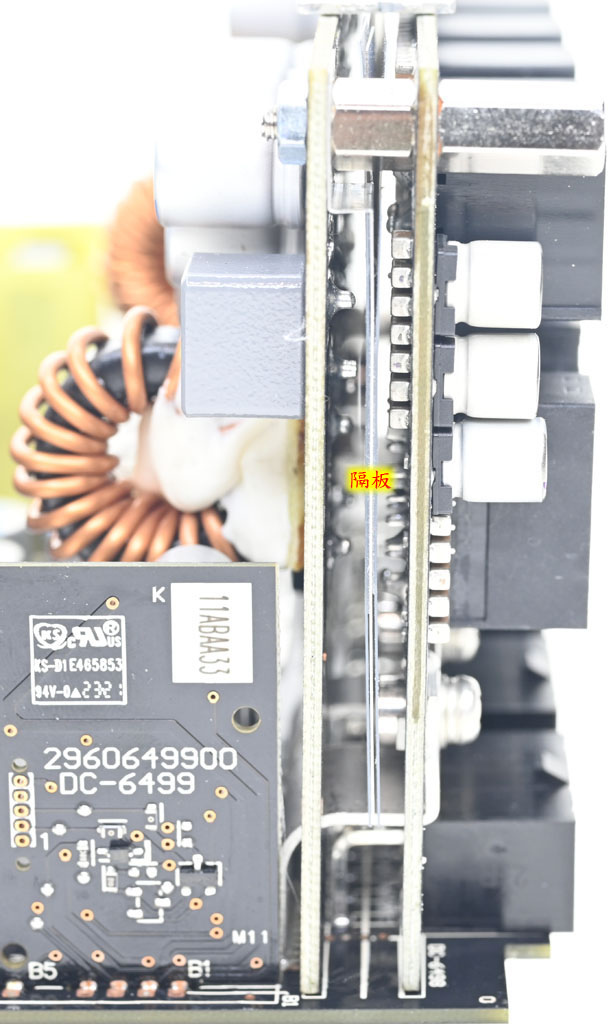

▼3.3V/5V/-12V DC-DC板及模組化插座板之間有隔板

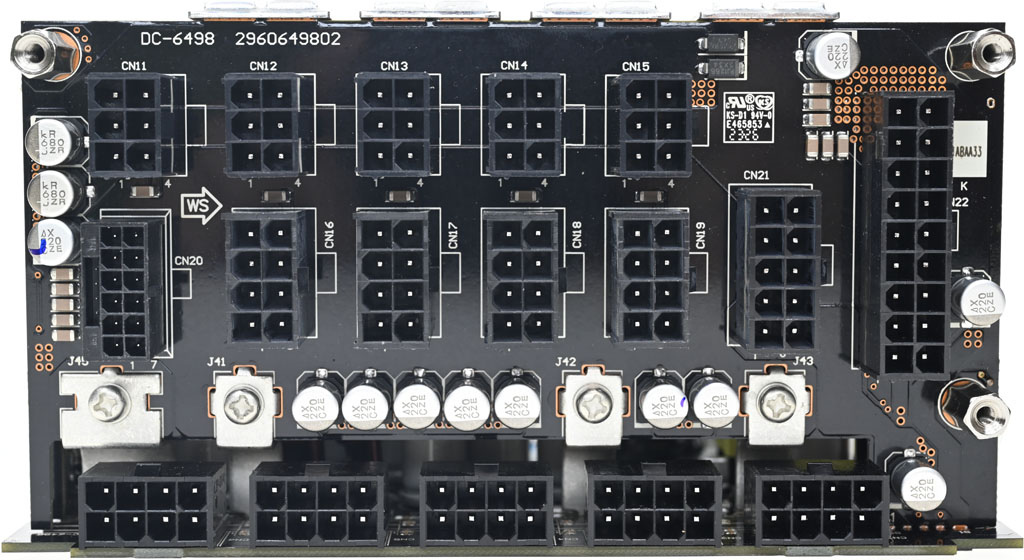

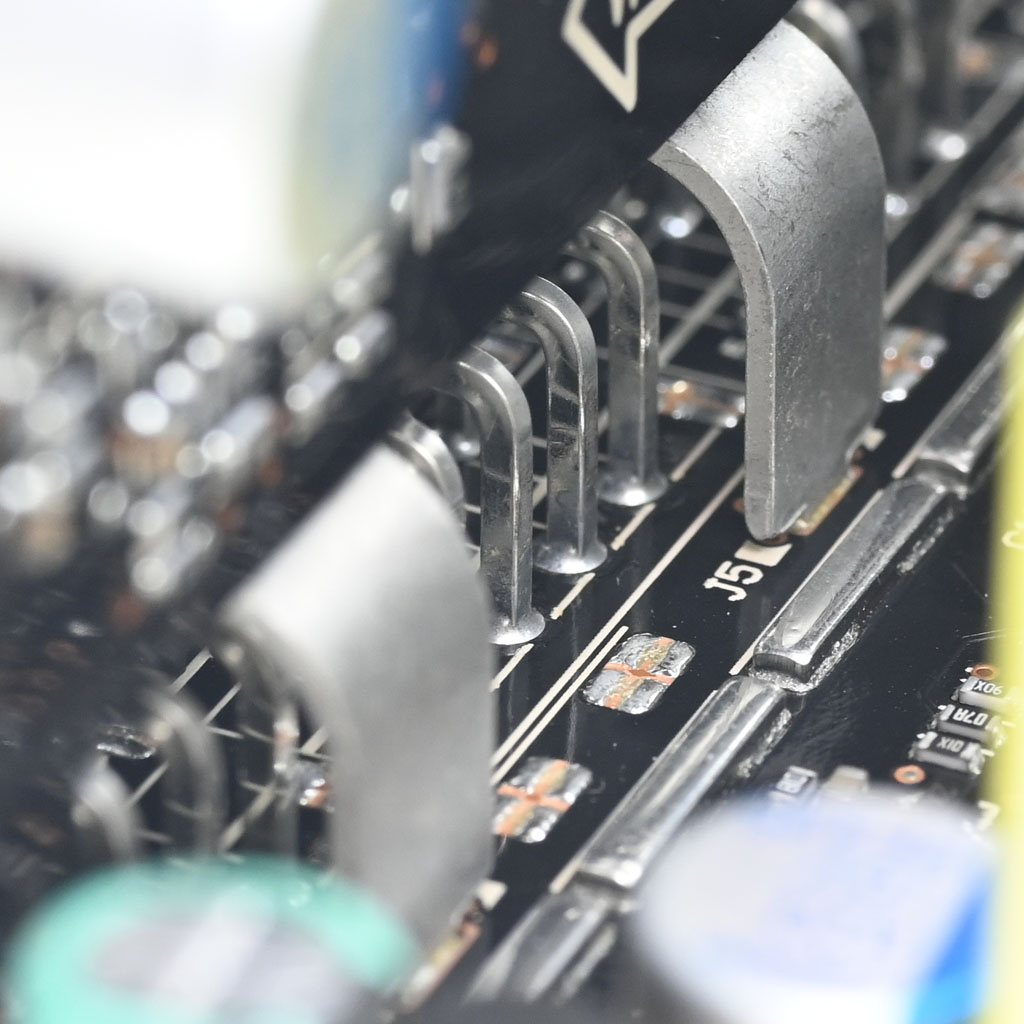

▼最下方5個CPU/PCI-E 8P模組化插座直接焊接在主電路板上，模組化插座板正面下方透過4個金屬條連接主電路板12V/GND，設置11個Nippon Chemi-con MZE系列電解電容、2個Nippon Chemi-con MZR系列電解電容及SMD MLCC電容，加強輸出濾波/退耦效果

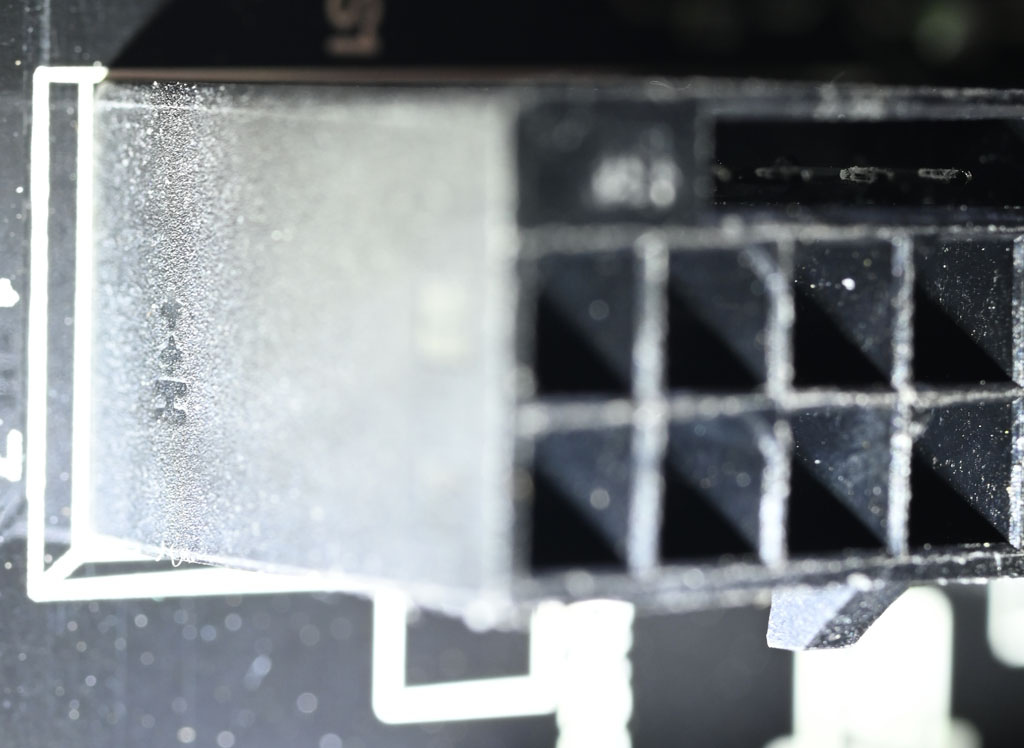

▼使用標示H++的新款12VHPWR插座
接下來就是上機測試
測試文閱讀方式請參照此篇：電源測試文閱讀小指南

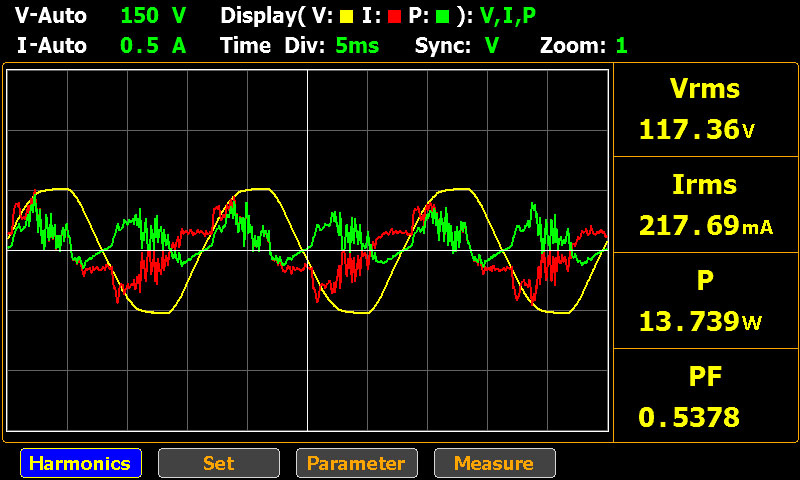

▼空載功耗13.73W
▼20%/50%/100%輸出轉換效率分別為90.65%/92.73%/91.06%，符合80PLUS白金認證要求20%輸出90%效率、50%輸出92%效率、100%輸出89%效率

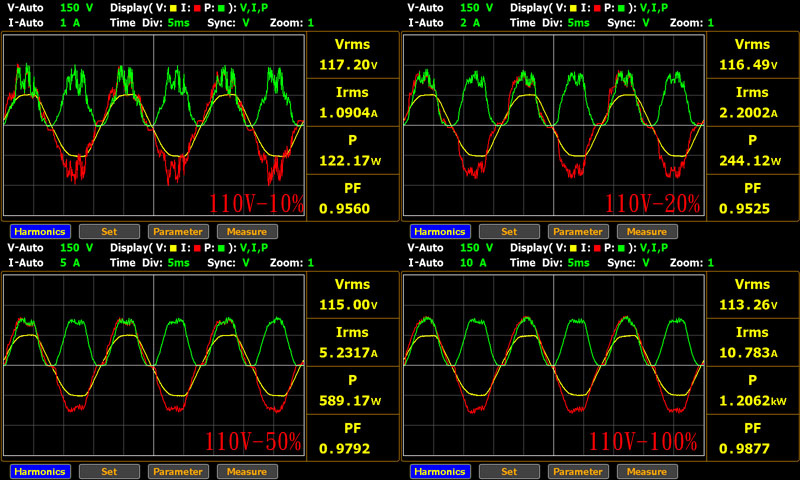

▼10%/20%/50%/100%輸出的交流輸入波形(黃色-電壓，紅色-電流，綠色-功率)。50%輸出下功率因數為0.9792，符合80PLUS白金認證要求50%輸出下功率因數需大於0.95的要求

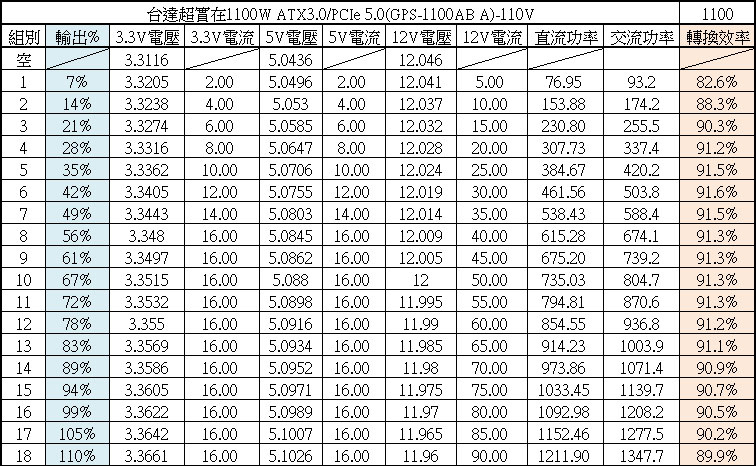

▼綜合輸出負載測試，輸出56%時3.3V/5V電流達16A以後就不再往上加，3.3V/5V/12V電壓記錄如下表

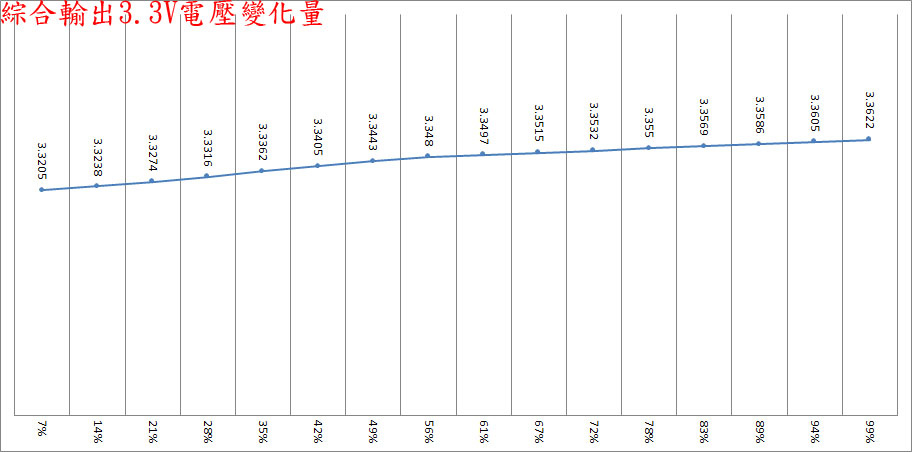

▼綜合輸出7%至99%之間3.3V輸出電壓最高與最低點差異為41.7mV
▼綜合輸出7%至99%之間5V輸出電壓最高與最低點差異為49.3mV

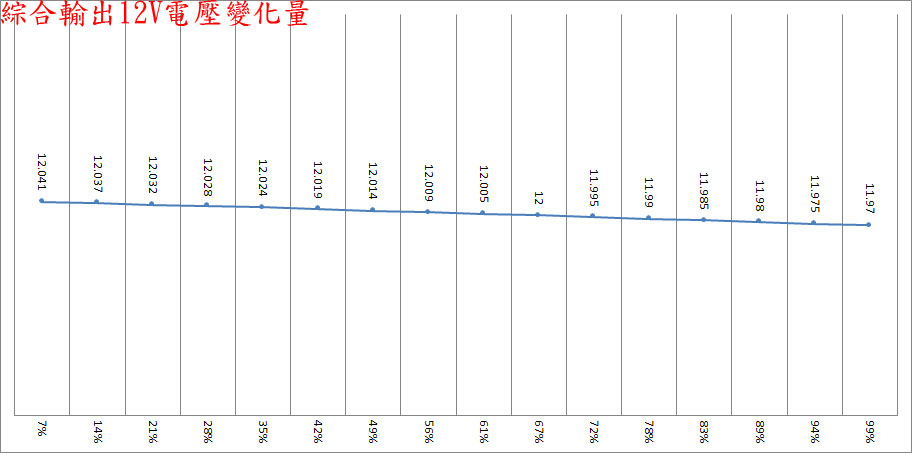

▼綜合輸出7%至99%之間12V輸出電壓最高與最低點差異為71mV

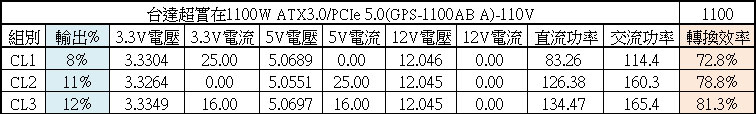

▼偏載測試，這時12V維持空載，分別測試3.3V滿載(CL1)、5V滿載(CL2)、3.3V/5V滿載(CL3)的3.3V/5V/12V電壓變化，並無出現超出±5%範圍情形(3.3V：3.135V-3.465V，5V：4.75V-5.25V，12V：11.4V-12.6V)

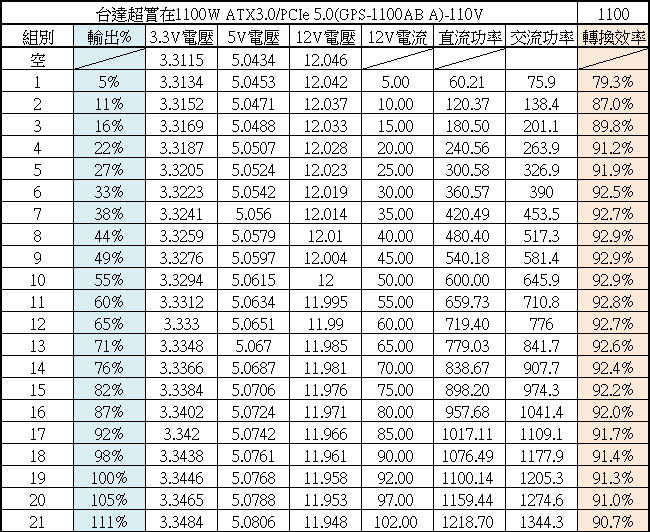

▼純12V輸出負載測試，這時3.3V/5V維持空載，3.3V/5V/12V電壓記錄如下表

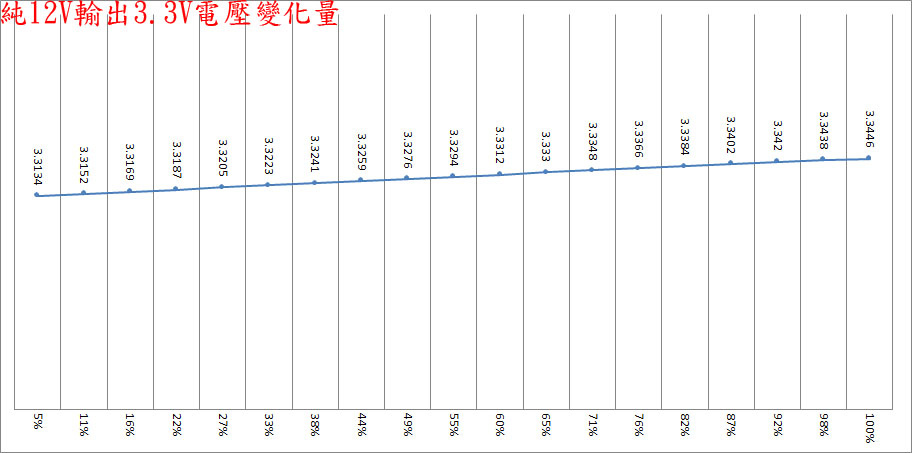

▼純12V輸出5%至100%之間3.3V輸出電壓最高與最低點差異為31.2mV

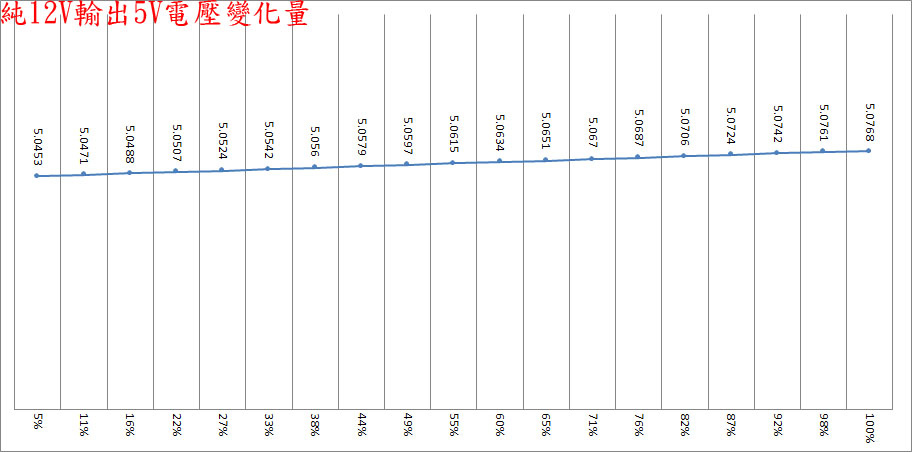

▼純12V輸出5%至100%之間5V輸出電壓最高與最低點差異為31.5mV

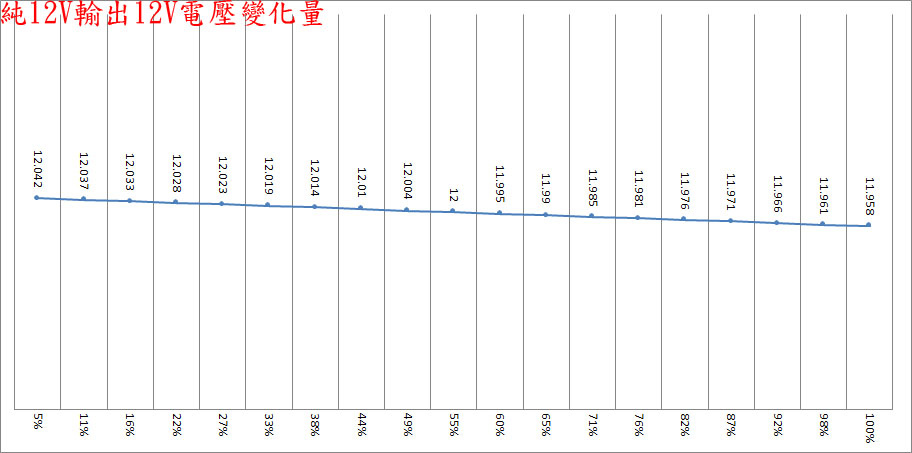

▼純12V輸出5%至100%之間12V輸出電壓最高與最低點差異為84mV

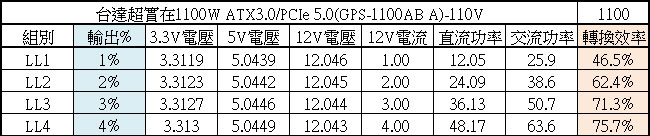

▼12V低輸出轉換效率測試，輸出12V/1A效率46.5%，輸出12V/2A效率62.4%，輸出12V/3A效率71.3%，輸出12V/4A效率75.7%

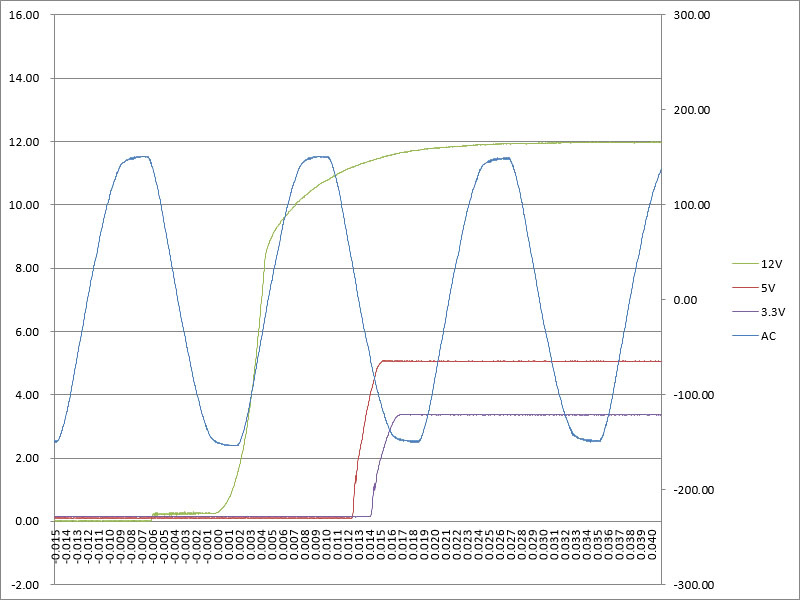

▼電源PS-ON信號啟動後直接3.3V/16A、5V/16A、12V/80A滿載輸出下各電壓上升時間圖，從12V開始上升處當成起點(0.000s)時，12V上升時間33ms，5V上升時間3ms，3.3V上升時間3ms

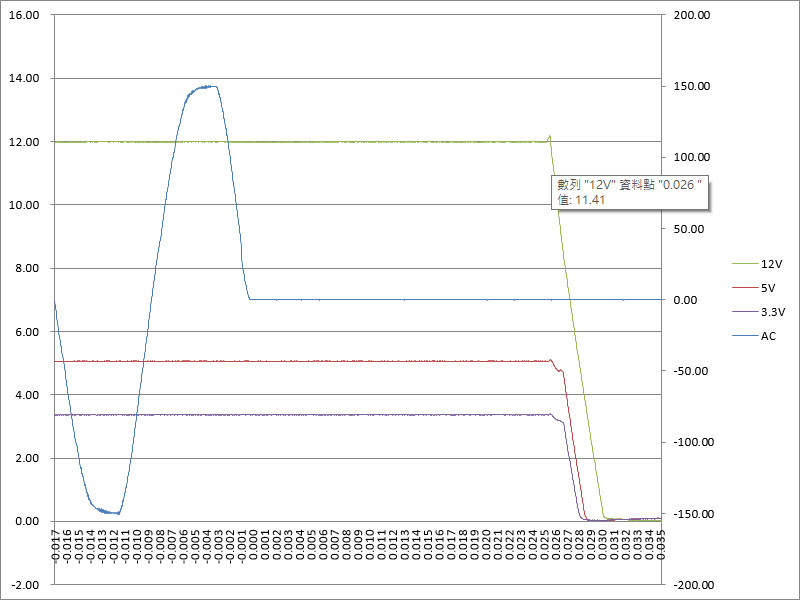

▼3.3V/16A、5V/16A、12V/80A滿載輸出下斷電的Hold-up time時序圖，從交流中斷處當成起點(0.000s)時，12V於26ms降至11.41V(圖片中資料點標籤)
以下波形圖，CH2藍色波形為12V電壓波形，CH3紫色波形為5V電壓波形，CH4綠色波形為3.3V電壓波形

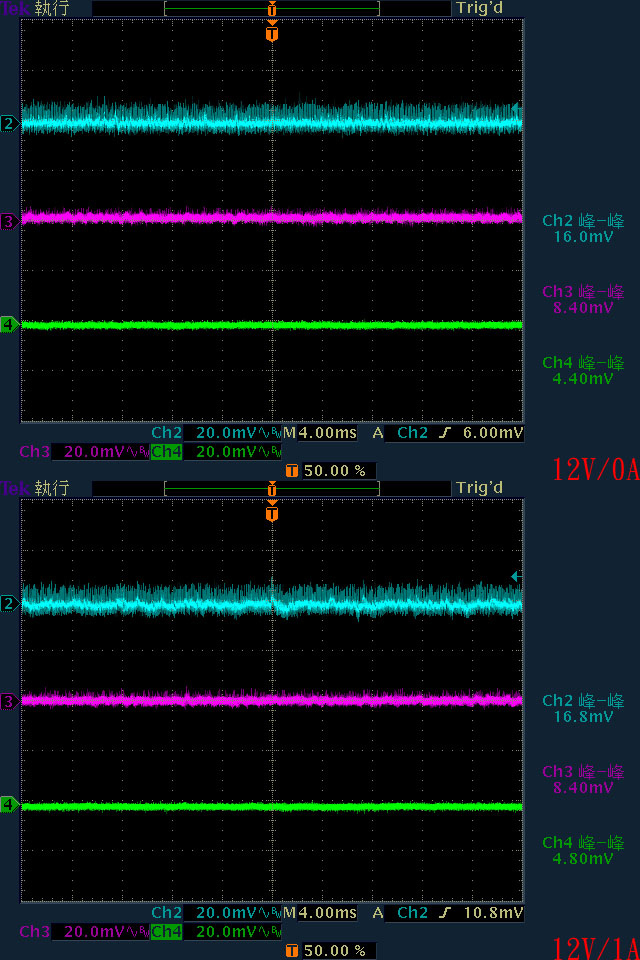

▼輸出無負載時12V帶有小振幅高頻漣波

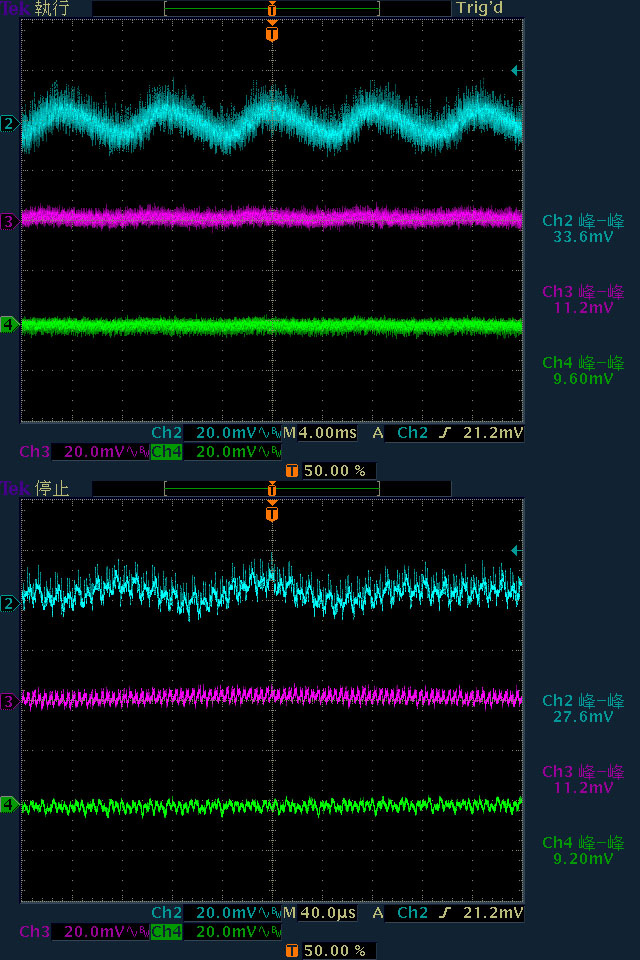

▼於3.3V/16A、5V/16A、12V/80A(綜合全負載)輸出下，12V/5V/3.3V各路低頻漣波分別為33.6mV/11.2mV/9.6mV，高頻漣波分別為27.6mV/11.2mV/9.2mV

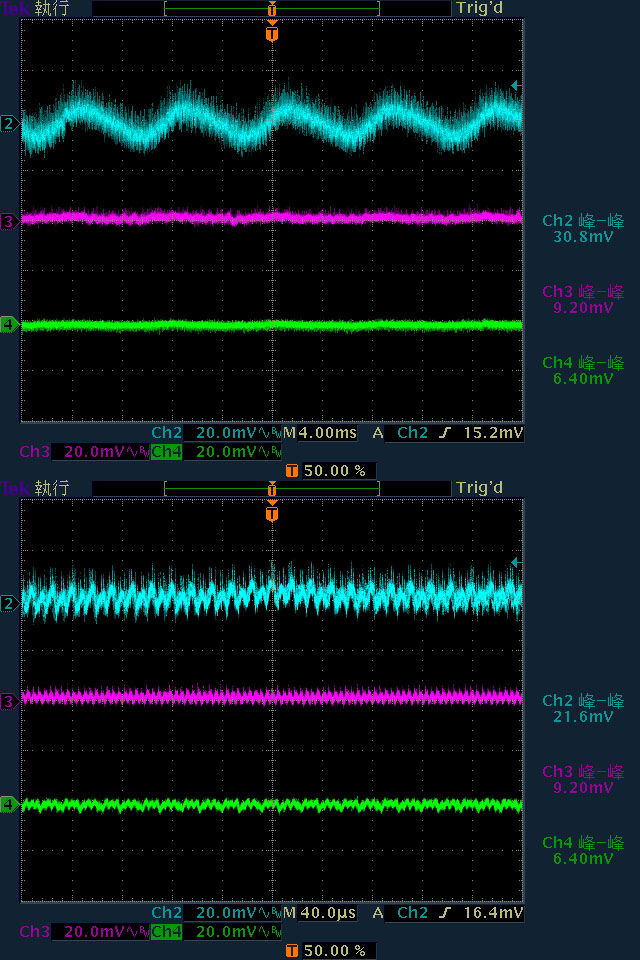

▼於12V/92A(純12V全負載)輸出下，12V/5V/3.3V各路低頻漣波分別為30.8mV/9.2mV/6.4mV，高頻漣波分別為21.6mV/9.2mV/6.4mV

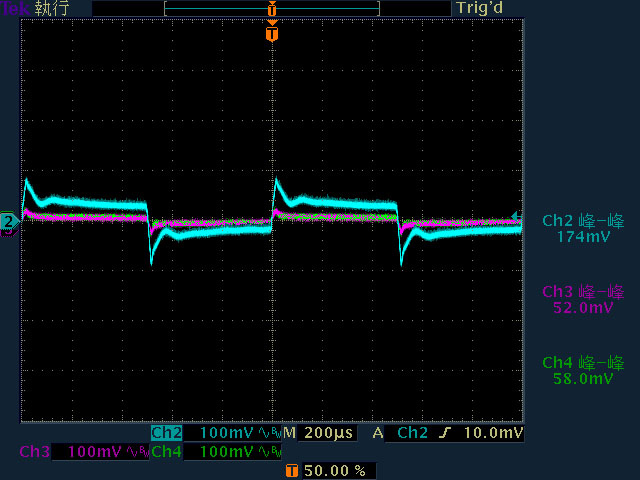

▼12V啟動動態負載，變動範圍5A至25A，維持時間500微秒，最大變動幅度174mV，同時造成5V產生52mV、3.3V產生58mV的變動

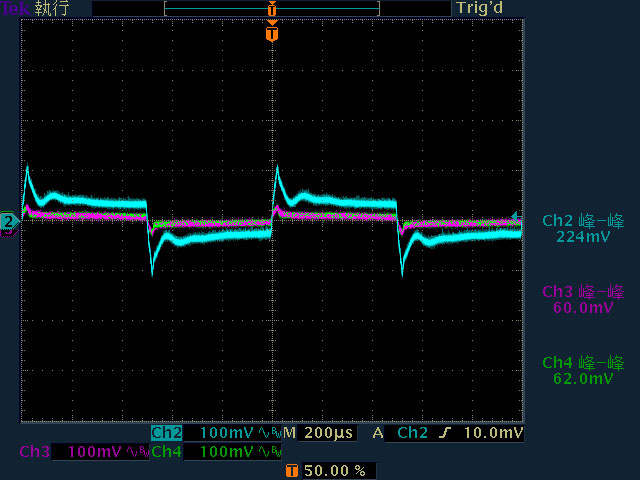

▼12V啟動動態負載，變動範圍25A至50A，維持時間500微秒，最大變動幅度224mV，同時造成5V產生60mV、3.3V產生62mV的變動

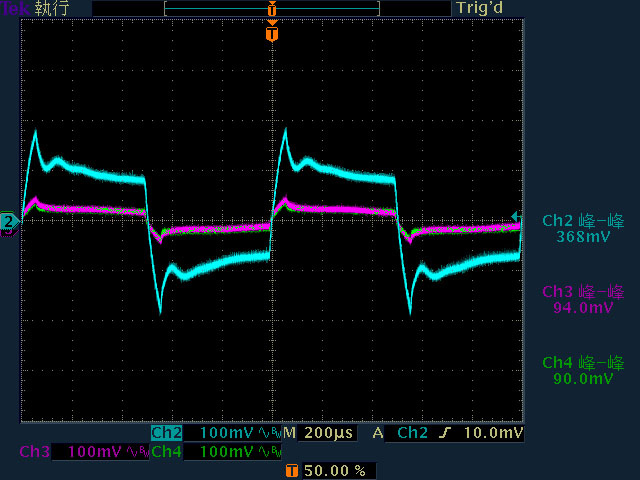

▼12V啟動動態負載，變動範圍10A至74A，維持時間500微秒，最大變動幅度368mV，同時造成5V產生94mV、3.3V產生90mV的變動

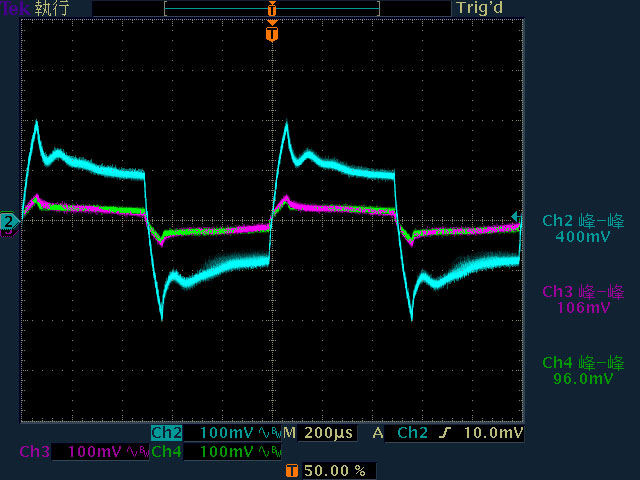

▼12V啟動動態負載，變動範圍20A至92A，維持時間500微秒，最大變動幅度400mV，同時造成5V產生106mV、3.3V產生96mV的變動

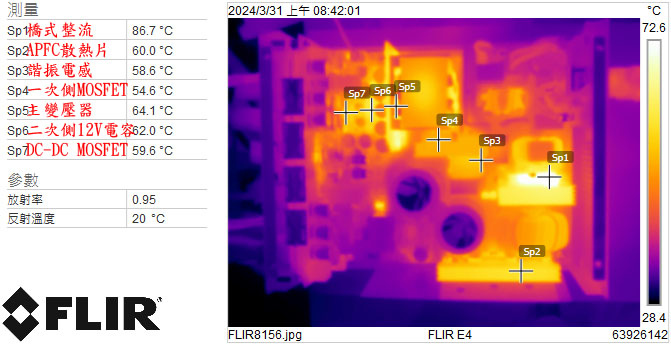

▼電源供應器滿載輸出下內部的紅外線熱影像圖(附註：安裝位置環境溫度會影響測試結果)

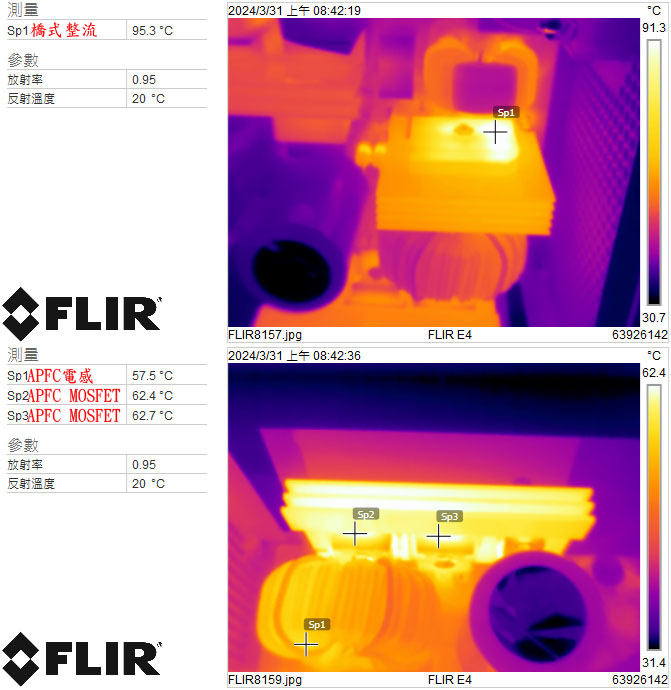

▼電源供應器滿載輸出下橋式整流(上圖)及APFC電感/APFC MOSFET(下圖)的紅外線熱影像圖(附註：安裝位置環境溫度會影響測試結果)

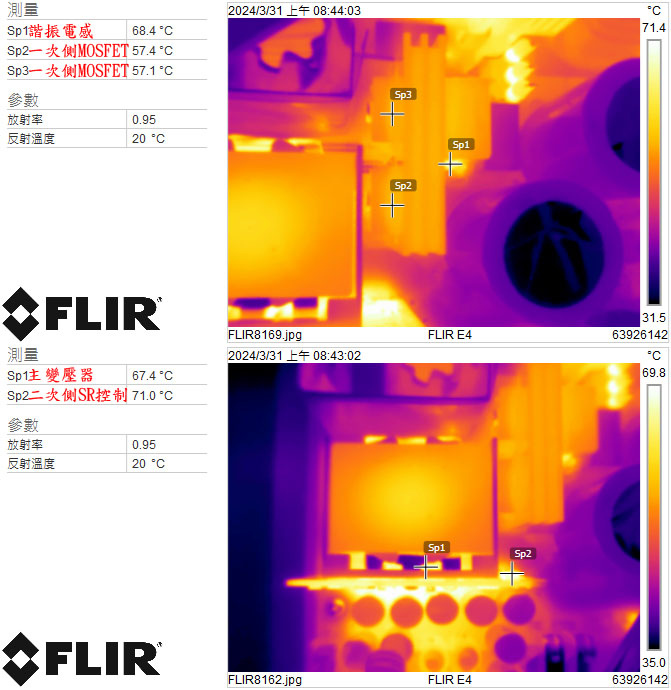

▼電源供應器滿載輸出下諧振電感/一次側MOSFET(上圖)及主變壓器/二次側同步整流控制(下圖)的紅外線熱影像圖(附註：安裝位置環境溫度會影響測試結果)

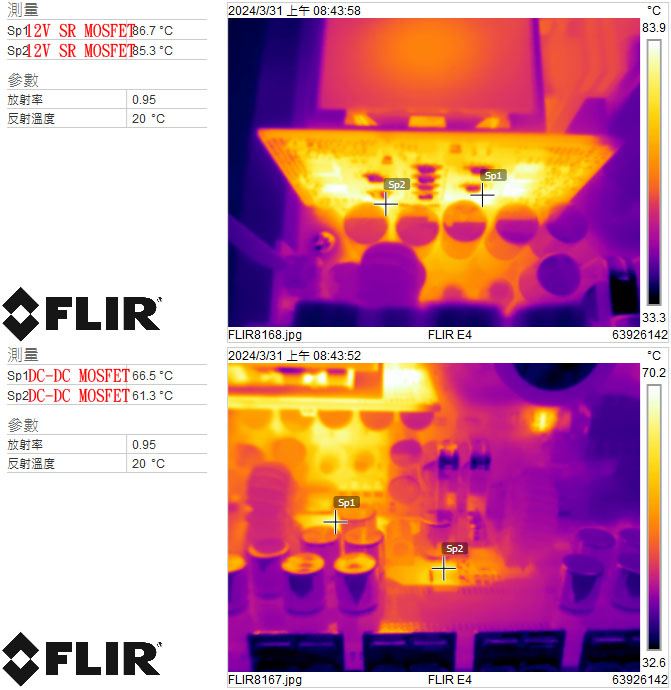

▼電源供應器滿載輸出下12V同步整流MOSFET(上圖)及DC-DC MOSFET(下圖)的紅外線熱影像圖(附註：安裝位置環境溫度會影響測試結果)

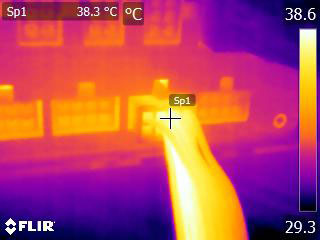

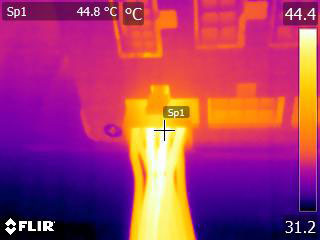

▼單條EPS 4+4P連續輸出28A(336W)10分鐘後的電源端模組化接頭紅外線熱影像圖(附註：安裝位置環境溫度會影響測試結果)
▼單條PCIE 6+2P連續輸出21A(252W)10分鐘後的電源端模組化接頭紅外線熱影像圖(附註：安裝位置環境溫度會影響測試結果)

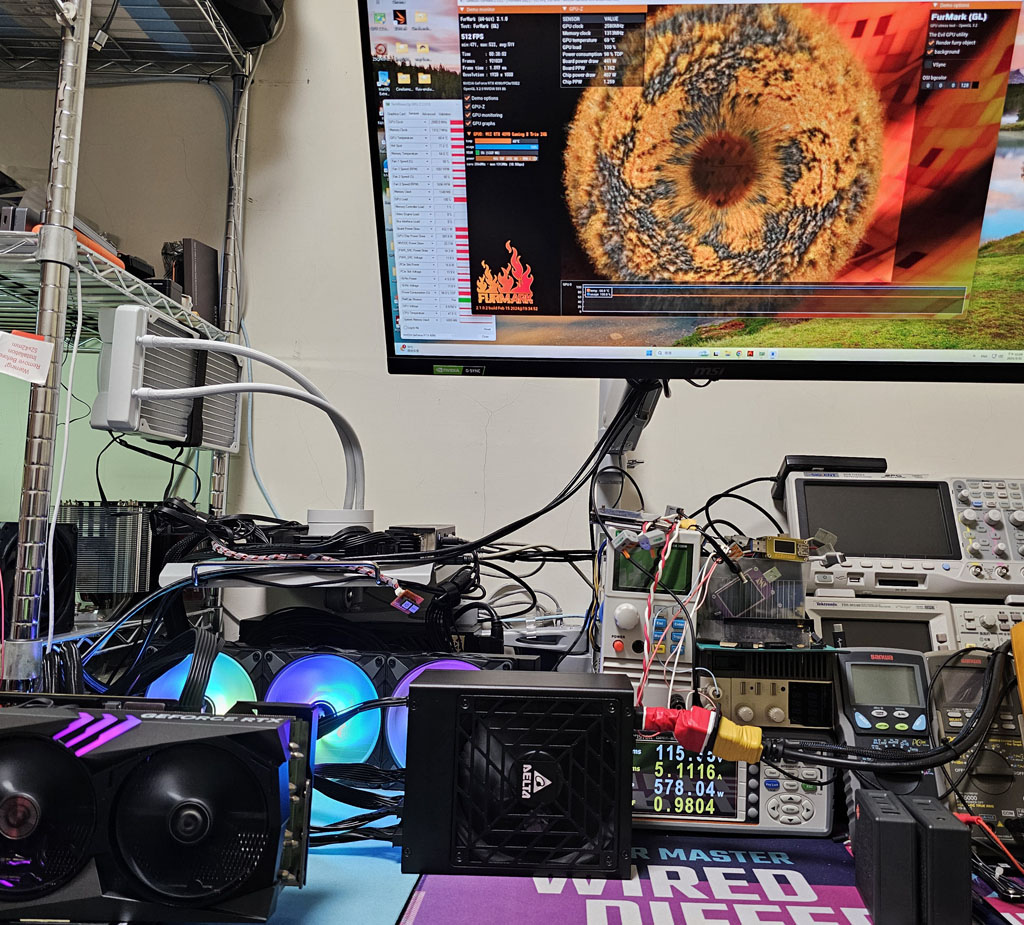

▼用隨附的12VHPWR模組化線材連接MSI GEFORCE RTX 4090 GAMING X TRIO進行測試

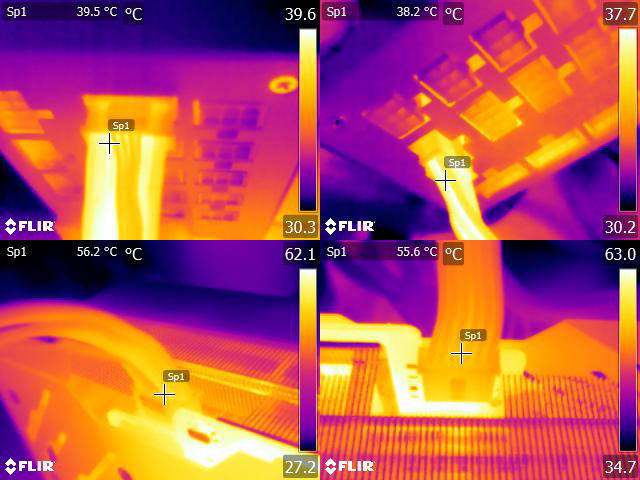

▼執行FURMARK 30分鐘後電源端插頭(左上/右上)及顯示卡端插頭(左下/右下)的紅外線熱影像圖(附註：安裝位置環境溫度會影響測試結果)
本體及內部結構心得小結：
○全模組化設計，使用黑色帶狀線材。提供1個ATX 20+4P、2個EPS 4+4P、1個12VHPWR、6個PCIE 6+2P、12個直式SATA、4個直式大4P，未提供小4P接頭或轉接線
○電源端使用標示H++的12VHPWR插座，S4/S3接至COM，為600W定義，S2經100kΩ電阻接至+3.3V，S1經4.7kΩ電阻接至+3.3V
○由金屬板沖壓而成的方形風扇護網安裝在外側，13.5公分風扇採常時溫控運轉
○磁芯及保險絲有包覆套管，交流輸入插座及總開關焊點未包覆套管，主電路板EMI濾波電路未見到突波吸收器
○主電路板背面焊點做工良好，大電流線路有敷錫
○採用一次側主動功率因數修正及半橋諧振、二次側同步整流輸出12V，搭配DC-DC轉換3.3V/5V/-12V。一次側諧振採用台達自有編號控制器
○APFC及一次側MOSFET採用ST，APFC二極體採用Wolfspeed，二次側12V同步整流及3.3V/5V DC-DC MOSFET採用Infineon。APFC及一次側MOSFET採用TO-247封裝
○APFC電容使用Rubycon，固態電容使用Nippon Chemi-con/Elite/Capxon，其他電解電容使用Nippon Chemi-con/TAICON
○二次側電源管理IC可偵測輸出電壓/電流是否在正常範圍，並加裝微控制器控制風扇
各項測試結果簡單總結：
○20%/50%/100%輸出轉換效率分別為90.65%/92.73%/91.06%，滿足80PLUS白金認證要求
○功率因數修正，滿足80PLUS白金認證要求
○偏載測試，12V維持空載，測試3.3V滿載、5V滿載、3.3V/5V滿載的3.3V/5V/12V電壓變化，均未超出±5%範圍
○電源啟動至綜合全負載輸出狀態，12V上升時間33ms，5V上升時間3ms，3.3V上升時間3ms
○綜合全負載輸出狀態切斷AC輸入模擬電力中斷，12V於26ms降至11.41V
○輸出無負載時12V帶有小振幅高頻漣波。於綜合全負載輸出下12V/5V/3.3V各路低頻漣波分別為33.6mV/11.2mV/9.6mV，於純12V全負載輸出下12V/5V/3.3V各路低頻漣波分別為30.8mV/9.2mV/6.4mV
○12V動態負載測試，變動範圍5A至25A，維持時間500微秒，最大變動幅度174mV
○12V動態負載測試，變動範圍25A至50A，維持時間500微秒，最大變動幅度224mV
○12V動態負載測試，變動範圍10A至74A，維持時間500微秒，最大變動幅度368mV
○12V動態負載測試，變動範圍20A至92A，維持時間500微秒，最大變動幅度400mV
○熱機下3.3V過電流截止點33A(132%)，5V過電流截止點37A(148%)，12V過電流截止點146A(159%)
報告完畢，謝謝收看
