ASUS委由新普科技於中國投資的新世電子代工ZenPower行動電源,採金屬外殼設計,名片型輕巧小體積具有大容量9600mAh電池,提供手機及平板等3C裝置多次充電能力,並搭載十一種保護機制(溫度保護、短路保護、重置保護、輸入過電壓保護、輸入防反極性保護、電池過充過放保護、輸出過電流保護、電池溫度保護、充電器輸入保護、JEITA規範鋰電池充電器保護),同時也通過UL/CE/EAC/TISI/BSMI/CB等多項國際認證
以下是ZenPower 9600mAh行動電源的介紹與測試

附註:JEITA規範高/低溫環境下,對於鋰電池充電時電壓及電流的控制,避免減損鋰電池壽命及造成電池使用上的危險

吊卡式外盒正面,簡單展示產品外觀圖、行動電源三大特點"名片型、高容量、快充"直接標註,強調自家Zenfone 5手機可充電次數大於3次

全白的外盒背面,簡單的產品規格印在左下角,下方有線上購買配件QR碼,右邊印上關於回收、環保油墨及無鉛產品的認證標章,並標註產地為中國製造

頂部開蓋處印上ZenPower字樣,有一透明貼紙封條


底部為產品型號、編號及序號等條碼標籤黏貼區

內容物一覽,有行動電源本體、使用說明書及扁狀充電傳輸兩用短線

行動電源整個本體使用透明塑膠套保護著,避免與包裝紙盒直接摩擦

充電兩用傳輸短線上USB A頭部分有印上ASUS的商標

行動電源本體外觀,使用鋁合金製作外殼,表面進行噴砂處理,下方印上ASUS商標

行動電源本體背面沒有任何字樣或裝飾

金屬筒狀外殼四個角採圓弧設計,上下為白色塑膠裝飾蓋,Micro充電輸入孔與USB A座輸出在同一側,中間為電量指示燈,另一側為電源開關

按下電源開關或是插入裝置,行動電源都會自行啟動,會依照電池容量改變電量指示燈點亮的顆數,燈光顏色為白色,若是偵測不到負載或負載電流過小時,行動電源六秒後會自動關閉

底部標示電池容量9600mAh、型號、輸入(5V 2A)/輸出(5V 2.4A)規格、額定電容量(6510mAh/32.55Wh)、製造產地與日期,也有BSMI標章(R45065新普科技)

行動電源高度為90mm

行動電源寬度為59mm

行動電源厚度為22mm

行動電源重量為209公克

與小米10400(左)及小米5200(右)高度比較

與小米10400(下)及小米5200(上)寬度及厚度比較

使用標準USB A頭插入,插座深度適中

為了避免行動電源金屬外殼與其他物品摩擦,同時推出了矽膠保護套,有多種顏色可供選擇,圖中為黃色保護套

保護套包裝袋背面也有條碼標籤,下方印上材質、尺寸及重量

套上行動電源本體的樣子,保護套下方也有ASUS的商標

加上保護套後重量增加23公克,整體重量達到232公克

產品構造為金屬筒狀外殼,上下黑色底殼使用螺絲固定在金屬筒狀外殼兩側開口,頂部黑色底殼同時有固定電路板的功用,上下白色裝飾蓋透過雙面膠黏在黑色底殼上

內部結構圖,三顆18650鋰離子電池透過上下電池焊片排列固定,兩端電極透過紅/黑電線連接主電路板,僅有正極電線有覆蓋絕緣貼片,電池負極焊點直接裸露,上方為黑色底殼及電路板總成

電池正面、背面與側面有貼上避免電池在殼內搖晃的黑色海綿墊(上一張照片的正面黑色海綿墊已移除)

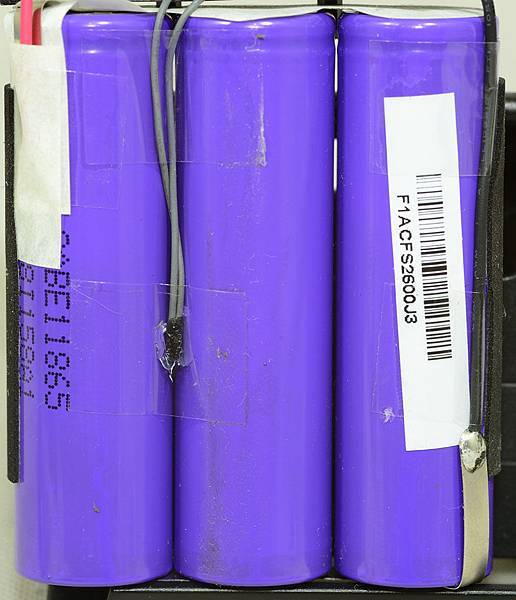

三顆鋰電池為LG LGABE11865 3200mAh(typ)/3100mAh(min),組成9600mAh(typ)/9300mAh(min)、36Wh(typ)/34.8Wh(min)的電池容量,其中兩顆電池中間貼上一個NTC熱敏電阻

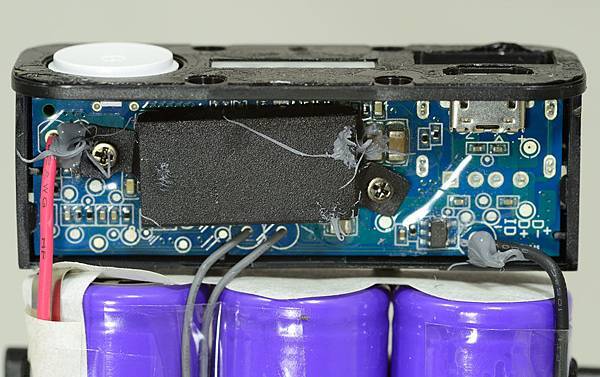

電路板正面於電源晶片、電感上方罩上黑色塑膠蓋,並用螺絲固定在黑色底殼機構中,部分元件使用透明膠加強固定,塑膠蓋裡面用灰色固定膠填滿,兩側電線正負極焊點處也有點上灰色固定膠
電池組靠近電路板的正極端貼上絕緣用白色保護貼紙

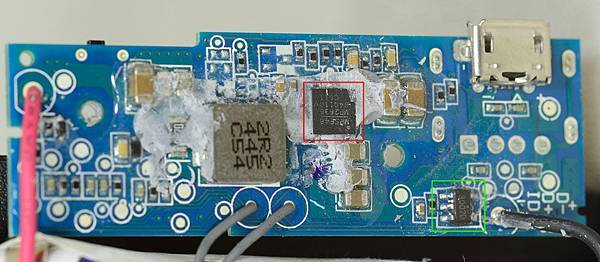

取下黑色塑膠蓋並移除灰色固定膠後,就可以看到電源晶片及電感,紅框為MPS MP2636高效率交換式充放一體移動電源用IC,其最高放電電流可達2.5A,最大充電電流可達2.5A,並可支援LG此款電池的最高4.35V充電終 止電壓,並帶有輸入電壓電流保護、電池/IC本體溫度保護、輸出過電流保護、輸出過電壓保護、輸出短路保護,可以說是相當齊全
綠框為賽微電子CW3002 USB充電辨識IC,相容BC1.2(DCP)、YT/D1591-2009(D+/D-短路)、Apple iPhone/iPad、三星Galaxy家族等主要USB充電標準,讓連接裝置可以判斷為AC模式,進行大電流充電,縮短充電時間

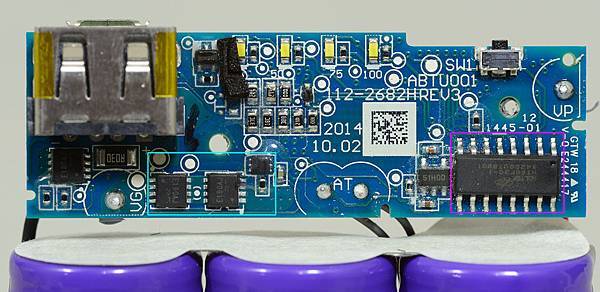

電路板另一面,紫框為HOLTEK HT68F30-1 MCU(微控制器),用於電量顯示及行動電源功能控制,水藍色框為鋰電端過充/過放/過電流保護電路,為鋰電保護IC(靠右上較小IC)及兩顆 MOSFET(ROHM RQ3E180AJ 30V 18A N通道MOSFET)所構成

指示燈顏色為白色

固定電路板的黑色底殼,指示燈正面有一層白色半透明隔板,柔和LED亮度

黑色底殼內部機構設計,四顆指示燈有獨立空間,發光不會互相影響

筒狀金屬鋁殼內部,上下各有兩條用來鎖螺絲及加強強度的肋條

筒狀金屬鋁殼厚度接近1.2mm

接下來就是實際測試

使用Adapter對其充電,搭配其隨附短線,於5.13V其最高充電電流僅為1.74A

如果提升輸入電壓(使用線損補償的Adapter),搭配其隨附短線,於5.39V下最高充電電流為1.72A

假如ZenPower偵測到Adapter輸出壓降至5V以下時,就會降低充電電流至0.95A,以保護Adapter避免過載損壞 38.jpg


利用ZenPower對LG G2進行充電,其充電電流可達AC充電的水準(高於1A)

若是同時對ZenPower使用及充電,此時輸入端會大部分轉供至輸出端,於輸出端會產生一點壓降,圖中輸入端5.15V/1.22A,輸出端為4.8V/1.20A(對iPad2充電)

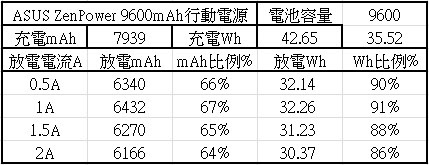

恆流0.5A/1A/1.5A/2A放電mAh及Wh數據,0.5A/1A均有90%以上可用Wh,1.5A/2A則在85%以上

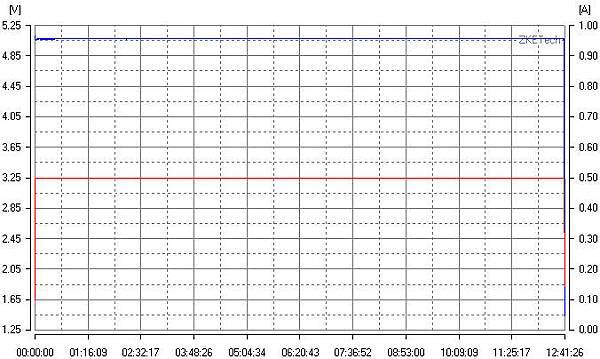

0.5A放電圖表

1A放電圖表

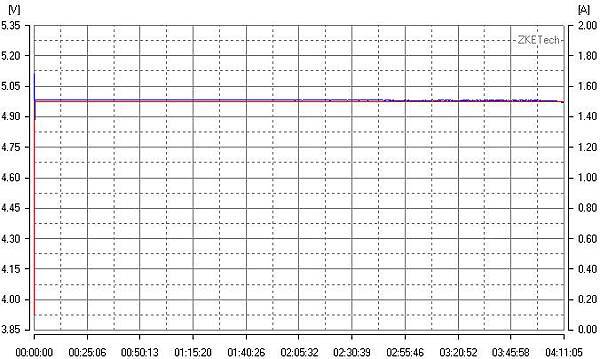

1.5A放電圖表

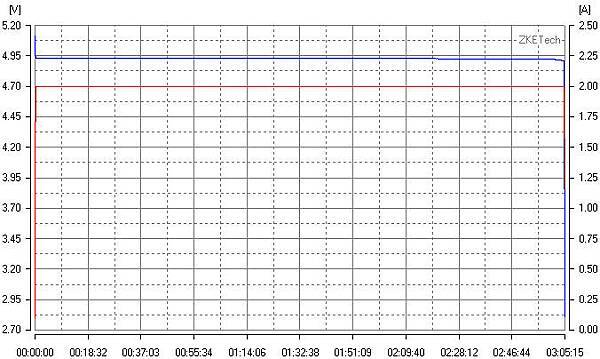

2A放電圖表

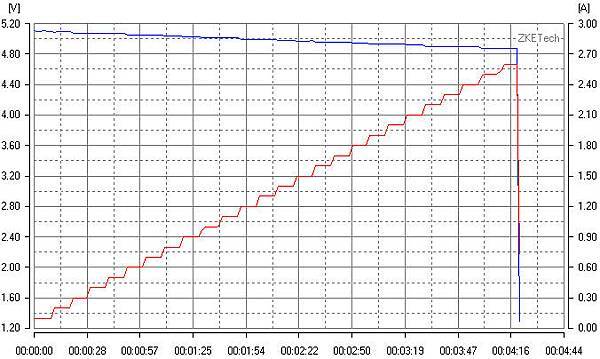

輸出負載測試圖,當輸出超過2.6A後行動電源便會關閉輸出,具有輸出過負荷(過電流)保護

優點:
1.小體積(90x59x22mm)內有9600mAh大電量
2.鋁合金外殼質感佳,並有多種顏色矽膠保護套供挑選
3.通過多項認證,各項保護設計齊全,其中PowerSafe保護,當充電輸入Adapter產生壓降時,會調降充電電流,保護Adapter避免過載損壞
4.5V輸出轉換效率佳,並可邊充邊用
5.電路板上使用絕緣塑膠板與固定膠,加強元件絕緣固定,輸出USB A座使用穿板元件,加強牢固性

缺點:
1.僅有單組輸出
2.充電略慢,最高充電電流僅有1.7A上下(充電當下室溫約16度)
3.電池負極側未貼絕緣貼紙,正負兩端連接主電路板的紅黑電線略細
4.產品機構設計上太接近特定產品

報告完畢,謝謝收看
