BitFenix Formula Gold 750W(BF750G)特色:
1.BitFenix保證24小時連續足瓦功率輸出,五年產品保固
2.80PLUS金牌認證,最高轉換效率可達92%,減少電費支出
3.智慧型風扇轉速控制搭配12公分液態軸承FDB風扇,兼顧靜音與散熱
4.支援INTEL及AMD最新的處理器/晶片組平台
5.四組12V設計,大電流輸出提供最佳系統相容性,獨立過電流保護
7.提供OVP(過電壓)/UVP(低電壓)/OCP(過電流)/SCP(短路)/OPP(過功率)/OTP(過溫度)/NLO(空載啟動)完整保護
8.全機搭載高品質日系品牌電容,提供穩定的輸出品質及耐久壽命
9.符合歐盟ErP 2013 Lot6節能規範標準
10.符合RoHS無鉛生產規範,降低環境污染

BitFenix Formula Gold 750W(BF750G)輸出接頭數量:
ATX24P:1個
CPU12V 8P:1個
CPU12V 4+4P:1個
PCIE 6+2P:4個
SATA:7個
大4P:4個

外盒正面,左上為產品名稱Formula Gold、輸出功率750W及評測推薦圖示,左下方為80PLUS金牌標誌及五年保固圖示,中央為電源外觀特寫圖,右側及下側有幾何圖樣裝飾線條


外盒背面,有線材長度/組數配置圖、輸出接頭數量表、外觀尺寸圖、輸入/輸出規格表、風扇電壓/轉速與輸出百分比關係圖


外盒上下側面印上多國語言版本特色說明


外盒右側面有產品名稱、輸出功率、80PLUS金牌標誌、五年保固圖示以及幾何圖樣裝飾線條

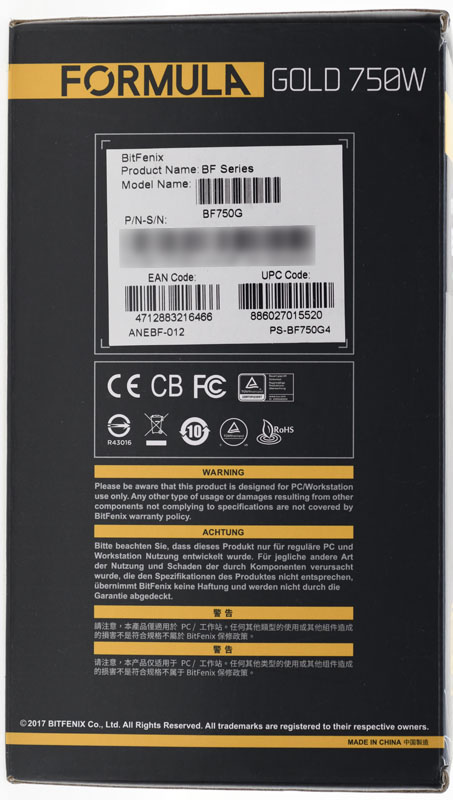

外盒左側面有產品條碼貼紙、安規認證標誌、四種語言的警語。警語主要說明此電源僅適用於個人電腦及工作站,任何其他類型的使用或其他不符規格組件所造成的損害,無法包含在BitFenix的保固條款內

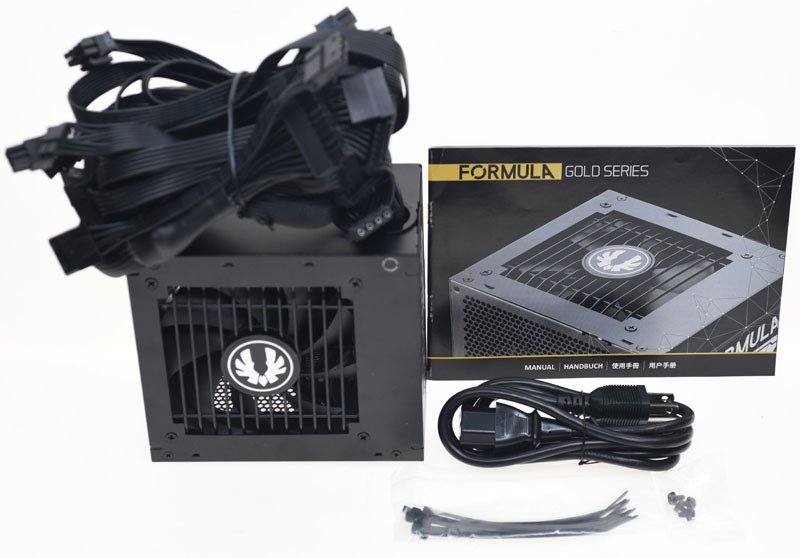

包裝內容物,有電源本體、電源線、說明書、塑膠束線帶、固定螺絲

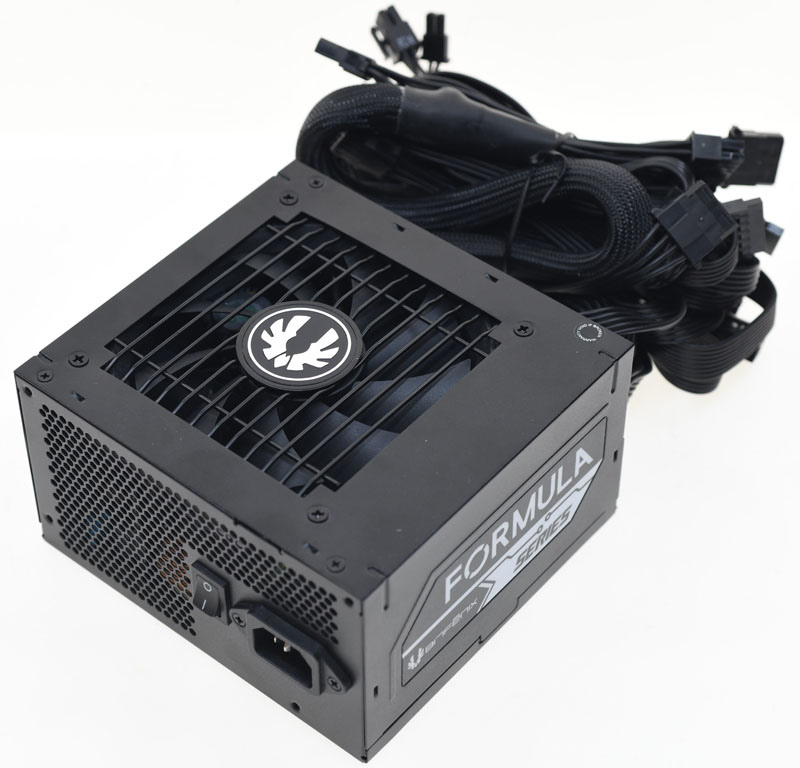

電源本體外殼採用黑色消光黑烤漆處理,各輸出線組直接從電源內接出

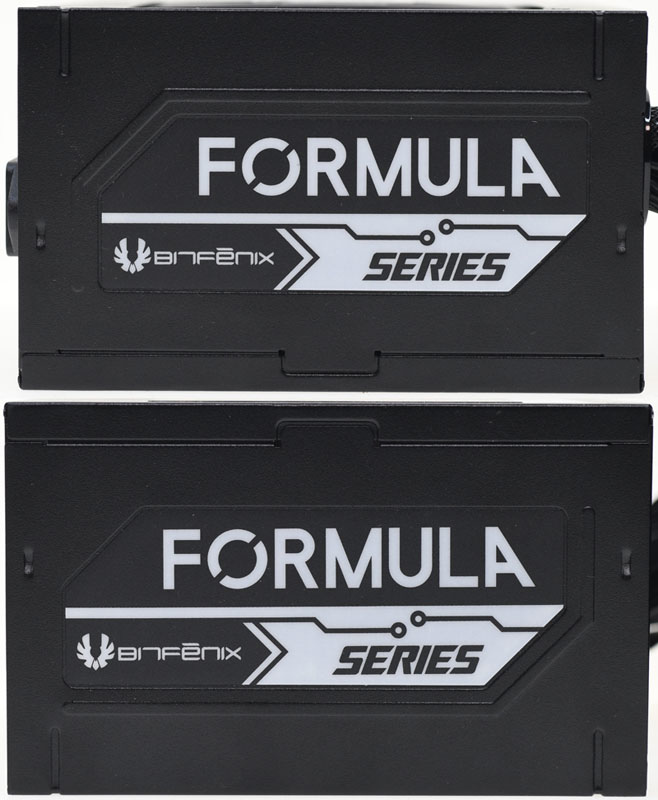

外殼兩側有凸出的裝飾紋路,並依照不同電源安裝位置而改變商標/產品名稱貼紙的黏貼方向

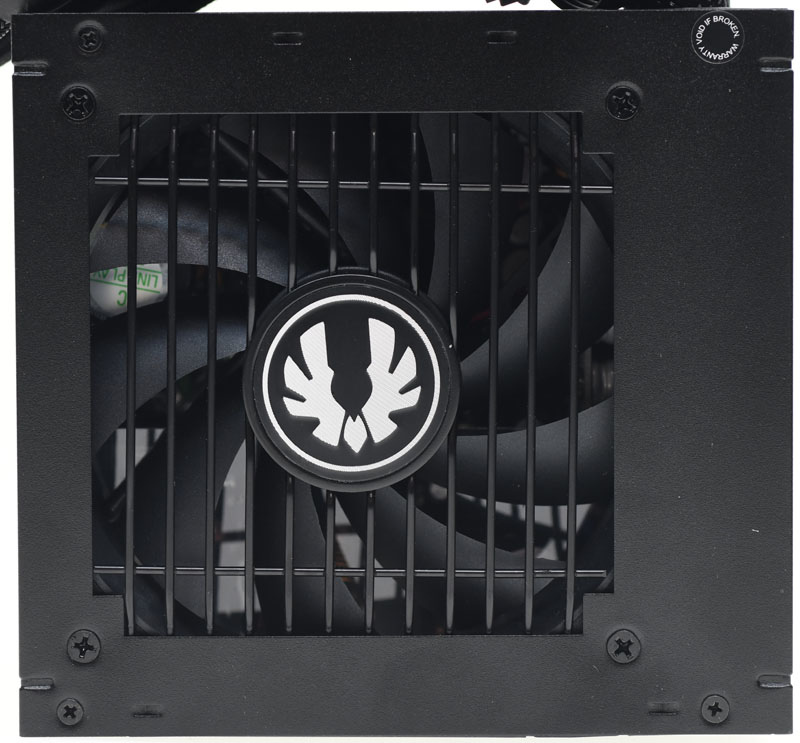

方形風扇開口的四個邊有稍微擋到風扇的扇葉,由內部安裝的直條格柵護網中央有商標圓牌

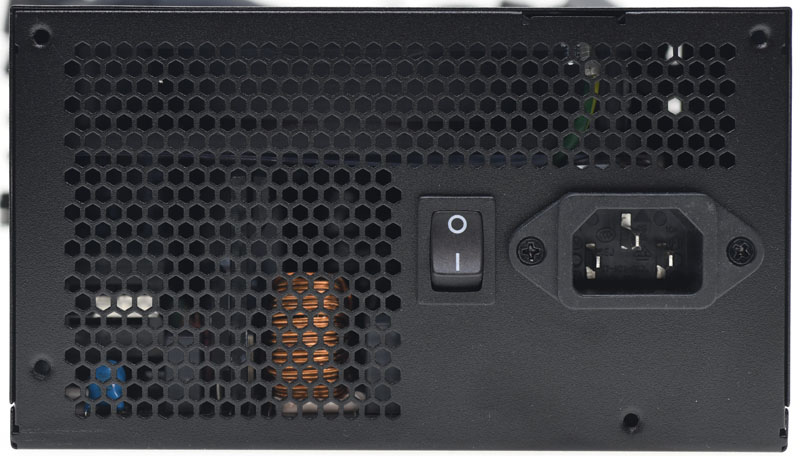

六角蜂巢網狀散熱出風口處有交流輸入插座、電源總開關

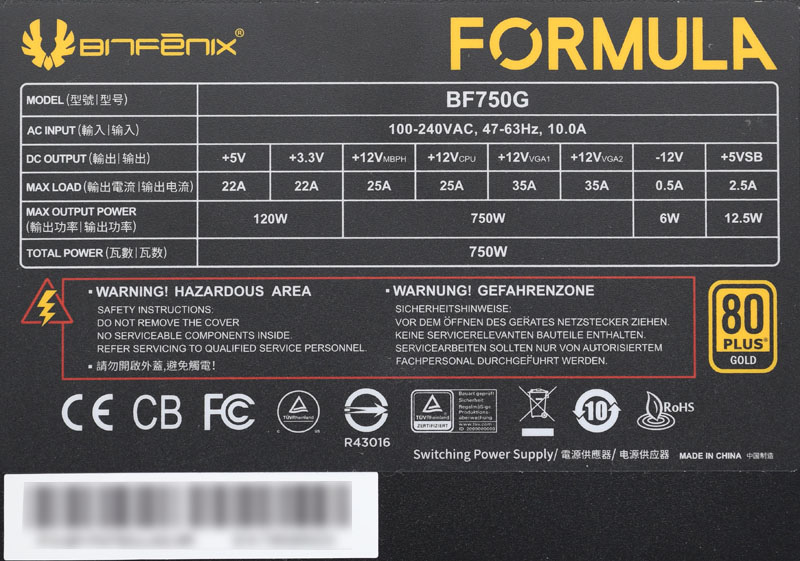

標籤貼在外殼背面,上面印上商標、名稱、型號、輸入電壓/頻率/電流、各組輸出電流/功率、警告訊息、80PLUS金牌認證、安規/BSMI認證標章、產地。產品條碼貼紙貼在左下角

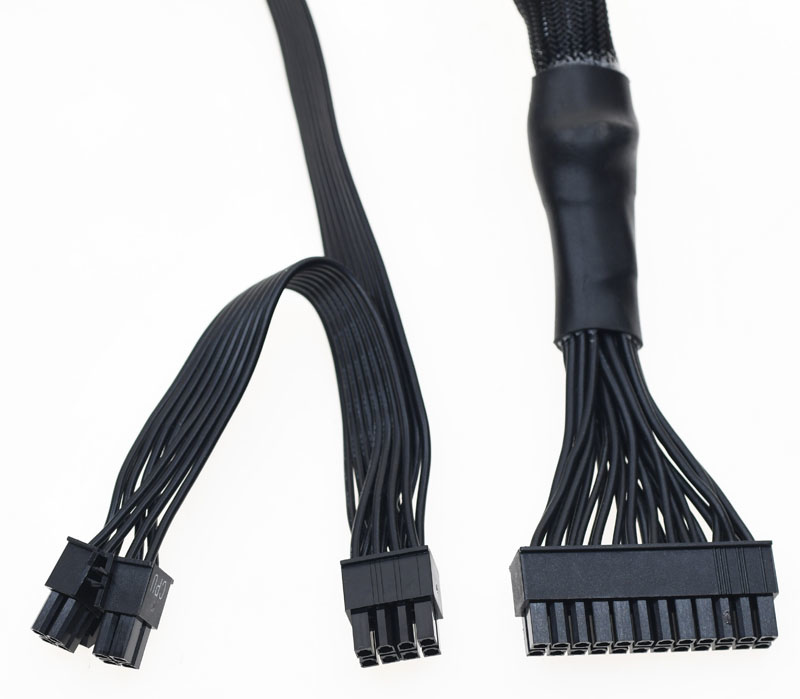

一組ATX24P編織網包覆線路,長度為62公分,採用18AWG+22AWG組合線材
一組CPU12V 8P/4+4P二合一帶狀線路,至8P接頭長度為65公分,8P至4+4P接頭線路長度為15公分,採用18AWG線材

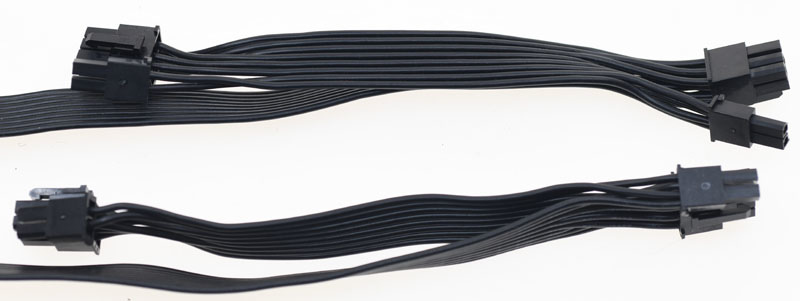

兩組顯示卡帶狀線路,提供四個PCIE 6+2P接頭,至第一個接頭長度為56公分,接頭間線路長度為14公分,採用18AWG線材

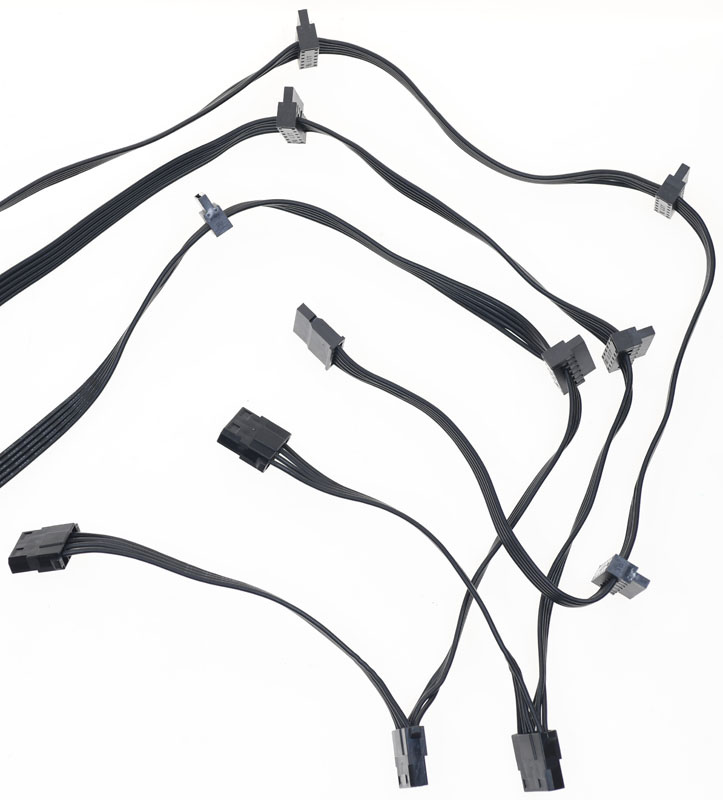

三組週邊裝置帶狀線路,一條提供三個直角SATA接頭及一個直式SATA接頭,另外兩條採二合一設計,每條提供兩個直角SATA接頭及兩個直式大4P接頭,至第一個接頭長度為49公分,接頭間線路長度為14.5公分,採用18AWG線材


BitFenix Formula Gold BF750G並未在線組上提供小4P接頭,也沒有提供轉接線

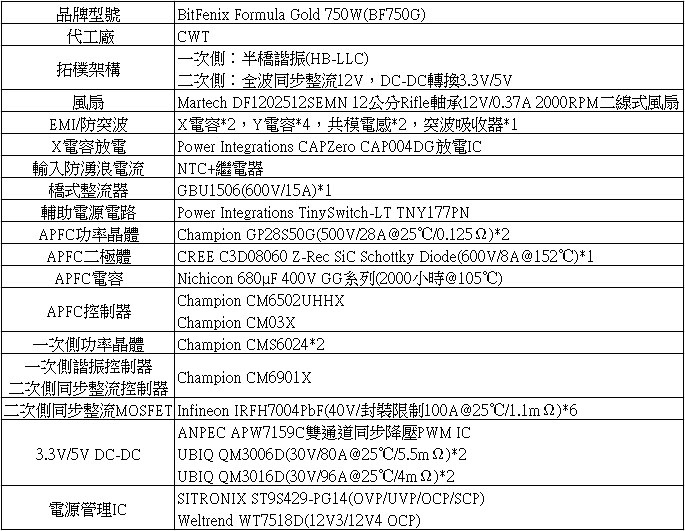

內部結構及使用元件說明簡表

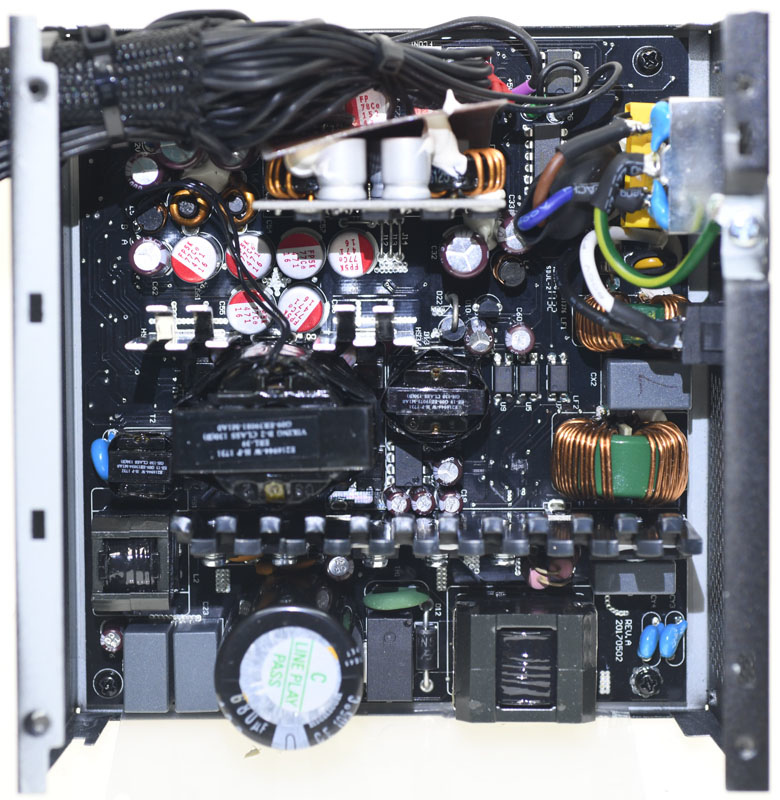

BitFenix Formula Gold BF750G為僑威(CWT)代工,內部結構為一次側半橋LLC(HB-LLC)諧振功率級、二次側12V同步整流、DC-DC轉換3.3V/5V的結構布局

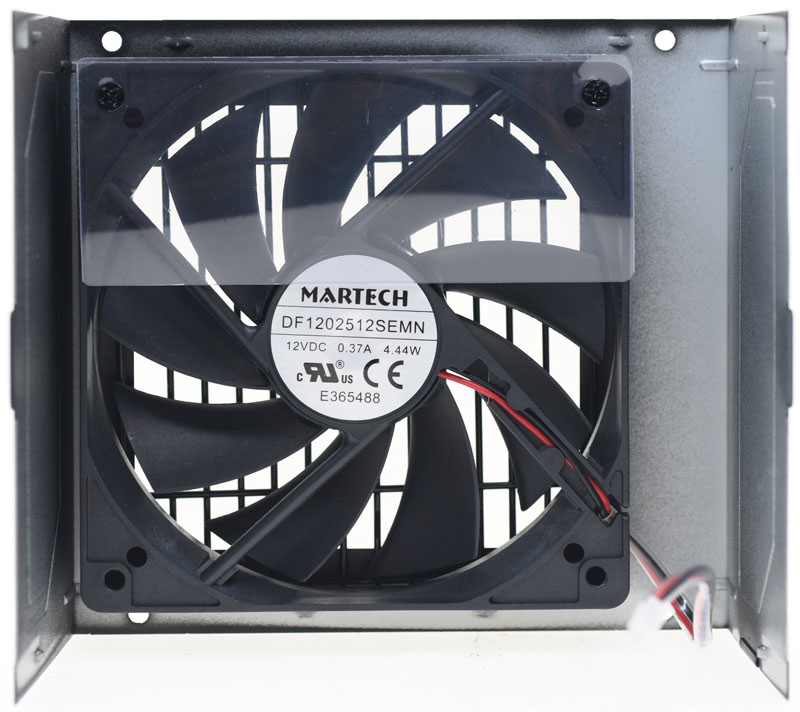

採用Martech DF1202512SEMN 12公分Rifle軸承12V/0.37A 2000RPM二線式風扇,並設有導風片


風扇護網邊框為方形,四個角落的凸出處可對上風扇固定螺絲鎖點

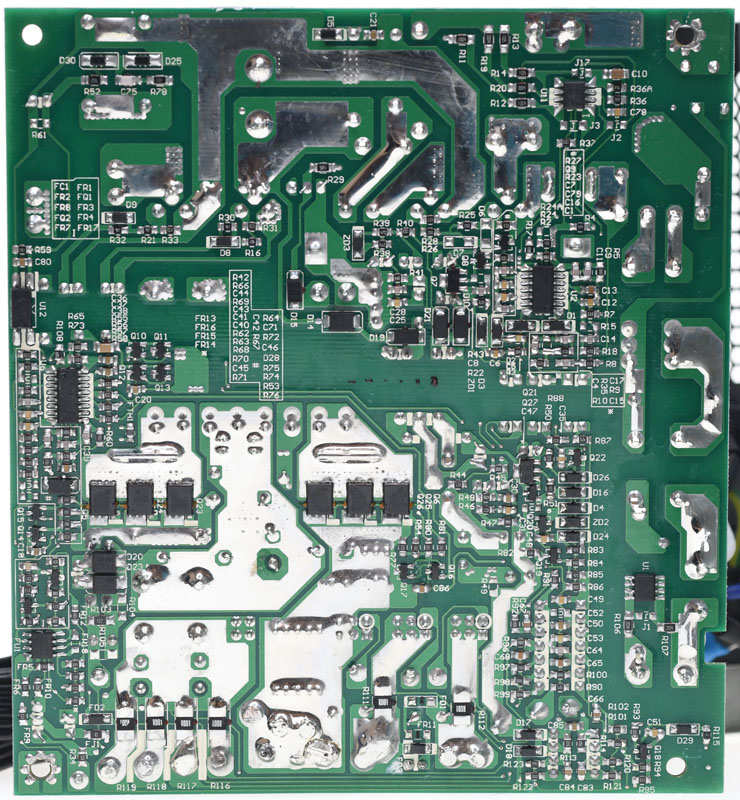

主電路板背面,焊點整體做工良好,大電流路徑採用敷錫來增大電流承載能力及協助導熱,X電容放電IC、APFC/功率級控制IC、二次側同步整流MOSFET、風扇控制電路都安裝在主電路板背面

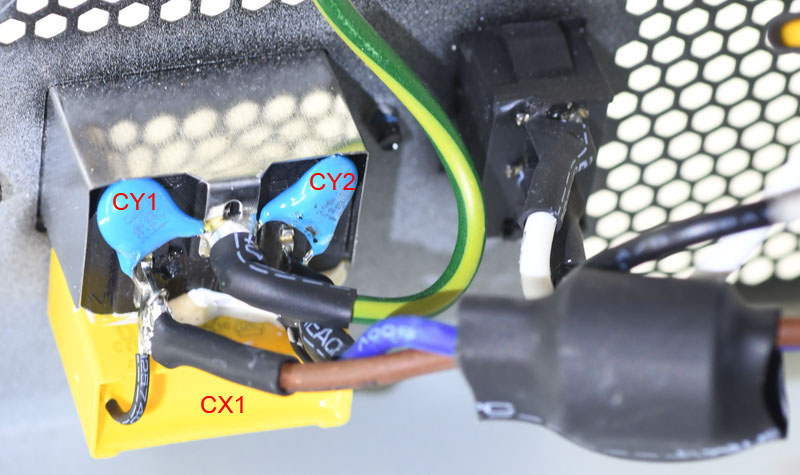

帶金屬外罩的電源插座後方焊點直接焊上Cx及Cy電容,綠色接地線鎖至外殼上完成接地通路,電源開關的白/黑線接至主電路板,交流電源線磁環、插座及開關的焊點均有包覆絕緣套管,不過插座焊點套管並未完全套入,仍有部分裸露出來

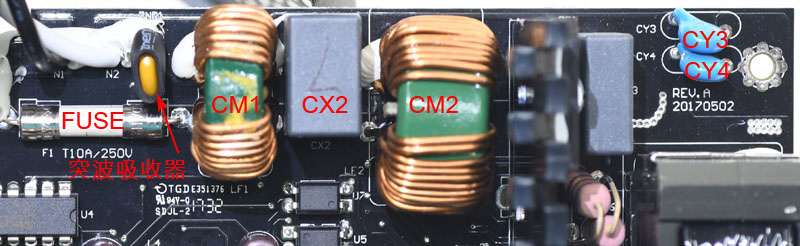

主電路板上交流輸入端的電線焊點處有點上白色固定膠,突波吸收器外面有包覆絕緣套管,電路板上臥式安裝的防爆保險絲未包覆絕緣套管,EMI濾波電路的共模電感底部有上白色固定膠

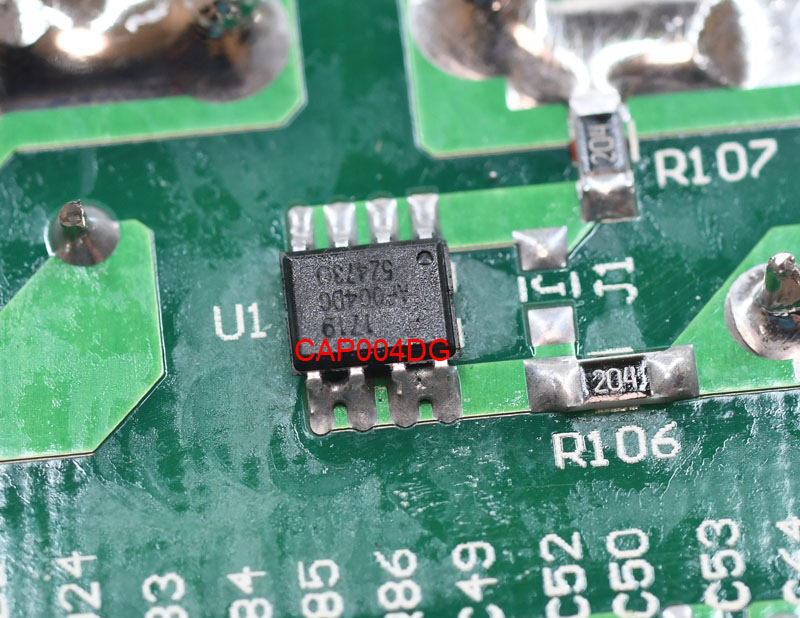

EMI濾波電路背面有一顆Power Integrations的CAPZero CAP004DG X電容放電IC搭配電阻,可在通電時減少微小交流功耗的損失,並於電源切斷時正常釋放X電容殘留電能

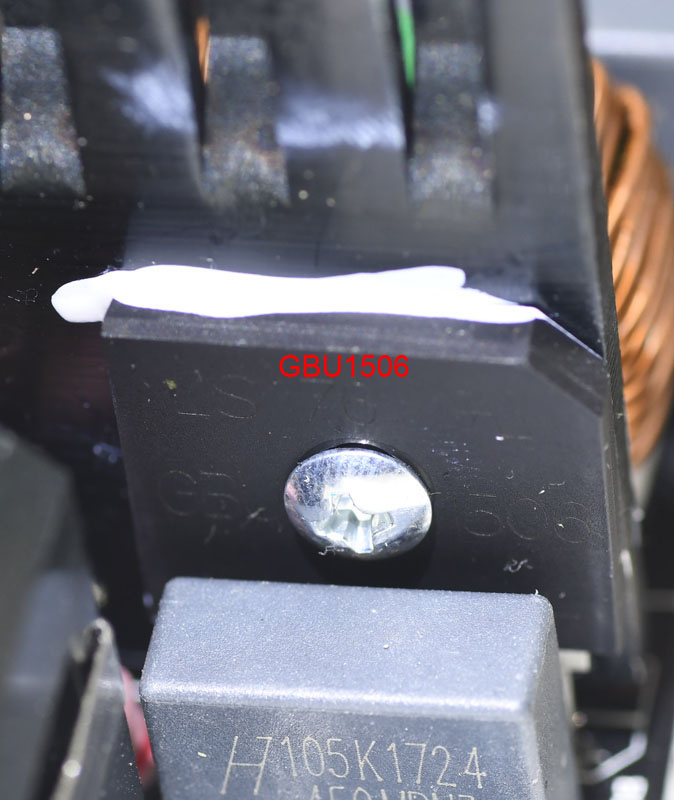

一顆GBU1506橋式整流器,塗抹散熱膏後安裝在與APFC/一次側功率元件共用的散熱片上

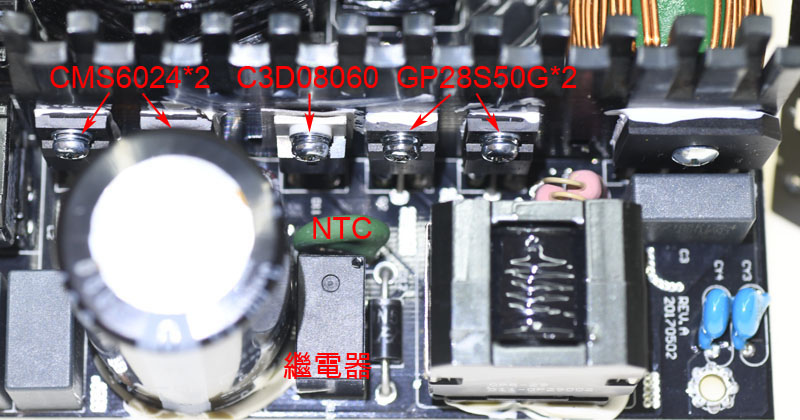

橋式整流、APFC、一次側的功率元件都裝在同一片散熱片上。APFC功率元件使用兩顆Champion的GP28S50G全絕緣封裝Power MOSFET及一顆CREE的C3D08060 SiC Schottky Diode,一次側半橋式LLC(HB-LLC)諧振功率級使用兩顆Champion的CMS6024全絕緣封裝Power MOSFET。APFC電感採用封閉式磁芯結構,APFC電感左側的NTC熱敏電阻用來抑制輸入湧浪電流,在電源啟動後繼電器會將其短路,去除NTC所造成的功耗損失

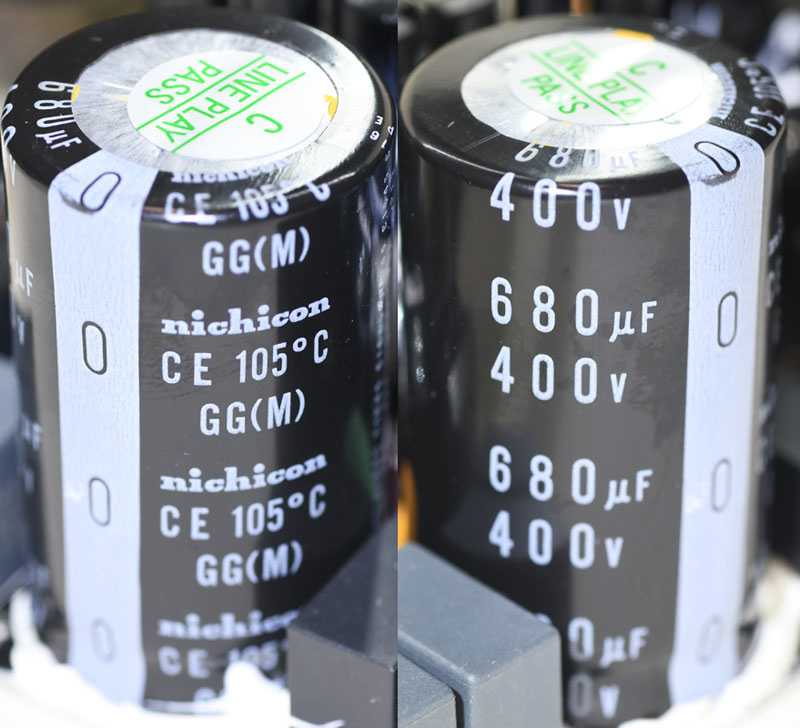

APFC電容採用一顆nichicon 680µF 400V GG系列105度電解電容,電容底部有上白色固定膠

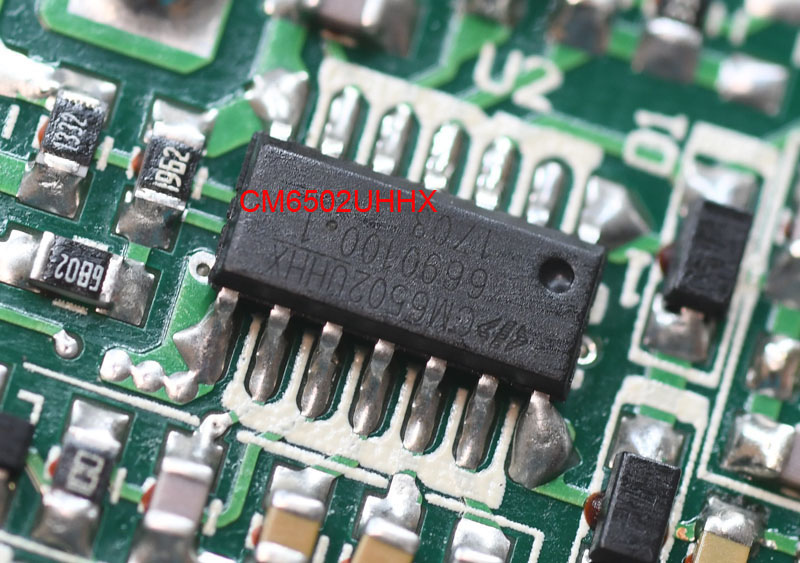

裝在主電路板背面的Champion CM6502UHHX APFC控制IC,為一次側APFC電路控制核心

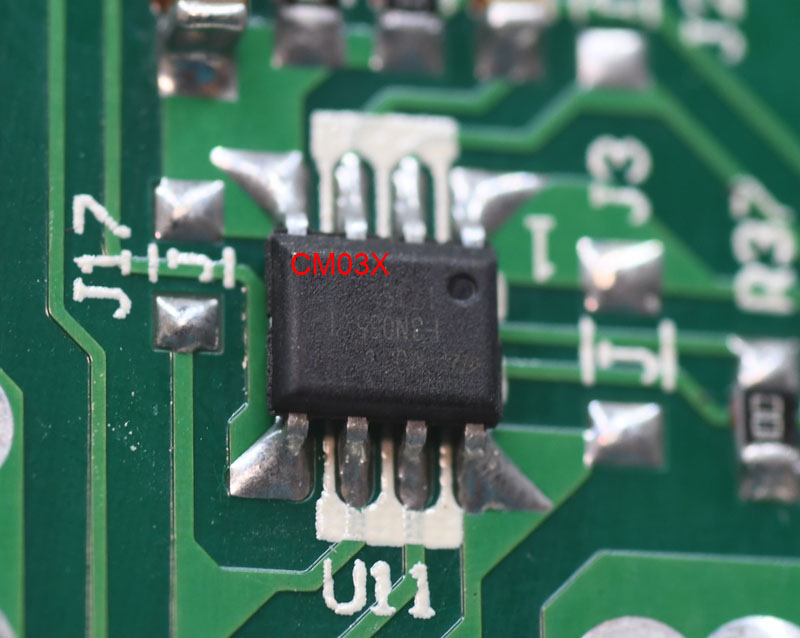

PFC節能電路使用的Champion CM03X裝在CM6502UHHX旁邊

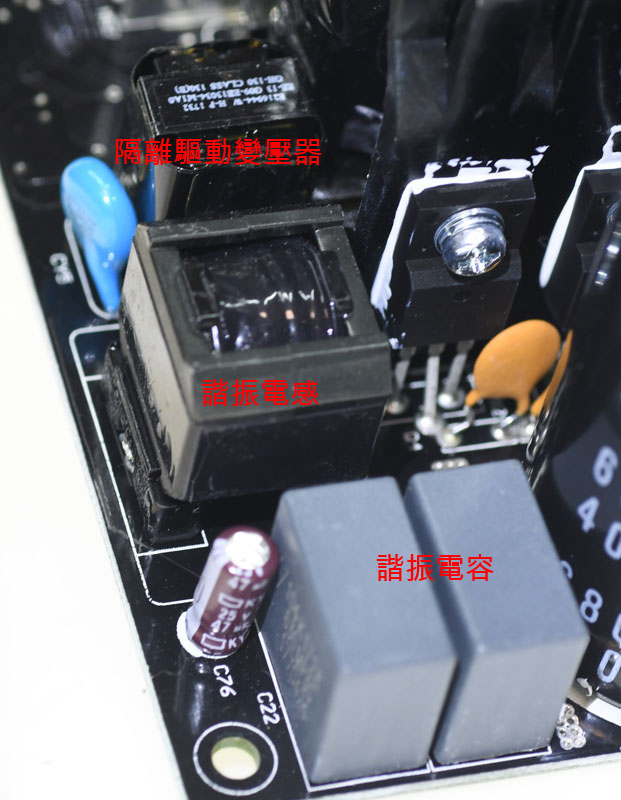

一個諧振電感與兩個諧振電容組成一次側LLC諧振槽,電感上方為一次側MOSFET隔離驅動變壓器

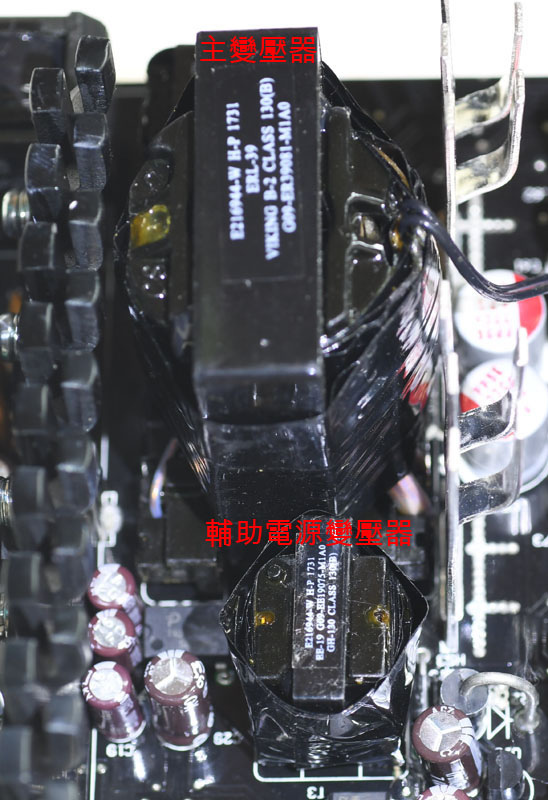

12V功率級主變壓器(上)及輔助電源電路變壓器(下)外部包覆黑色聚酯薄膜膠帶,主變壓器右側兩片直立金屬板可協助背面同步整流MOSFET熱量發散

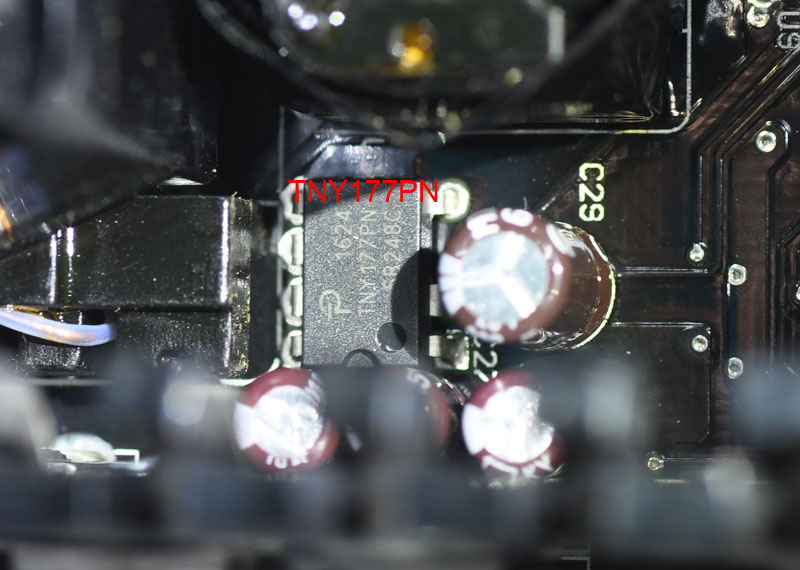

輔助電源電路一次側整合式電源IC,為Power Integrations的TinySwitch-LT系列TNY177PN整合式電源IC

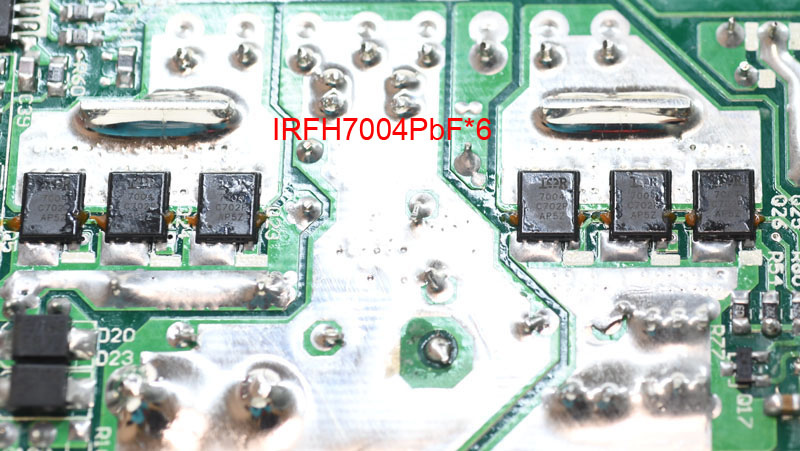

12V功率級二次側採用六顆IR(已被Infineon收購)的IRFH7004PbF MOSFET來組成全波同步整流電路,12V與GND大電流路徑上以敷錫方式來增強載流能力及協助散熱,MOSFET上方焊點也可將熱量傳導至電路板正面的金屬散熱片,風扇溫控用熱敏電阻安裝在左側三顆MOSFET上方焊點的邊緣處

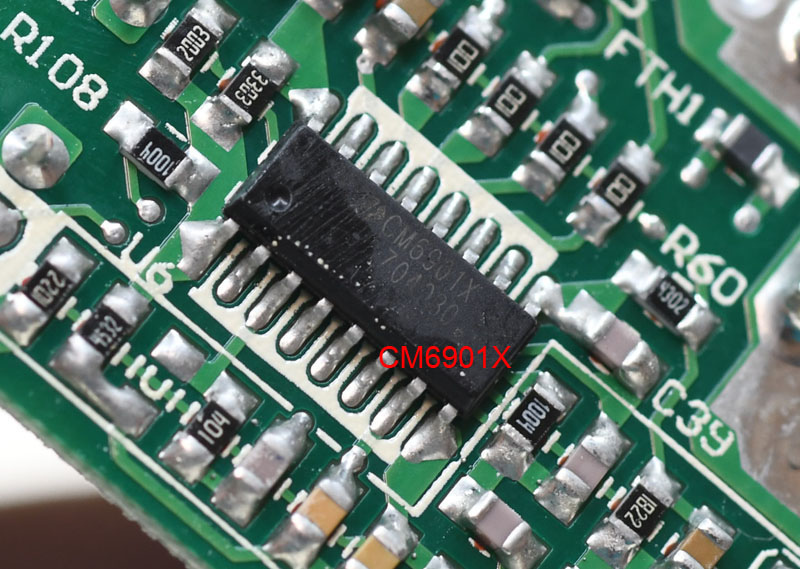

安裝在主電路板背面的Champion CM6901X,用來控制12V功率級的一次側HB-LLC以及二次側12V同步整流

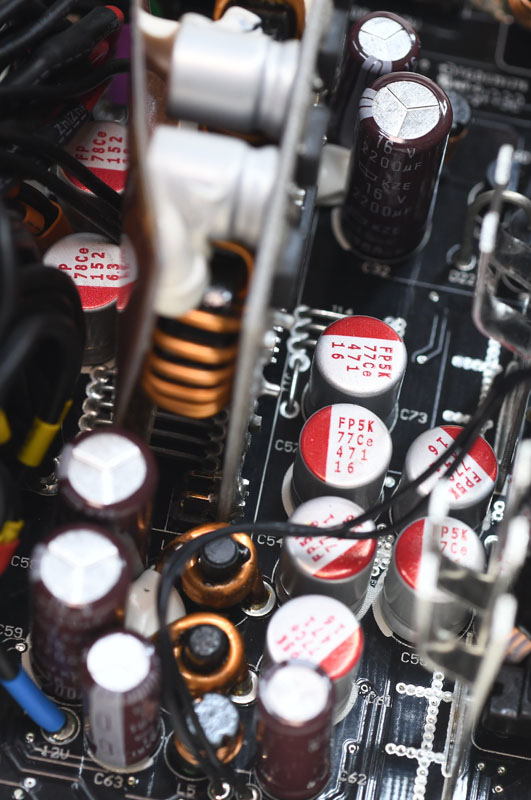

12V濾波電路及輸出端採用日系Nichicon FP系列470µF 16V固態電容
左上角3.3V/5V輸出端同樣採用日系Nichicon FP系列1500µF 6.3V固態電容

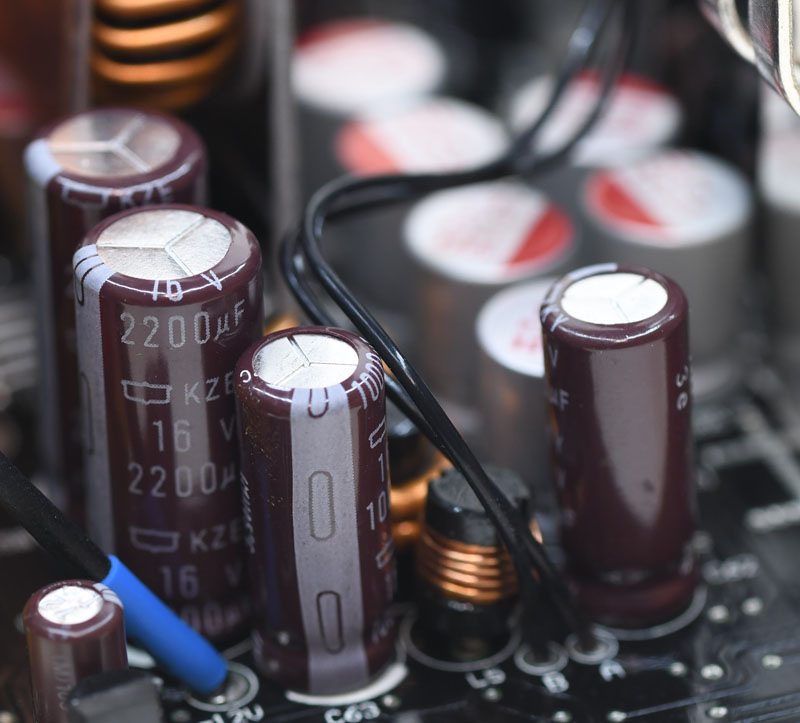

12V/-12V濾波電路使用的日系Nippon Chemi-con KZE/KY系列電解電容


3.3V/5V的DC-DC子卡,用帶銅箔內襯的絕緣隔板蓋住正面的環形電感及固態電容,並使用白色固定膠固定

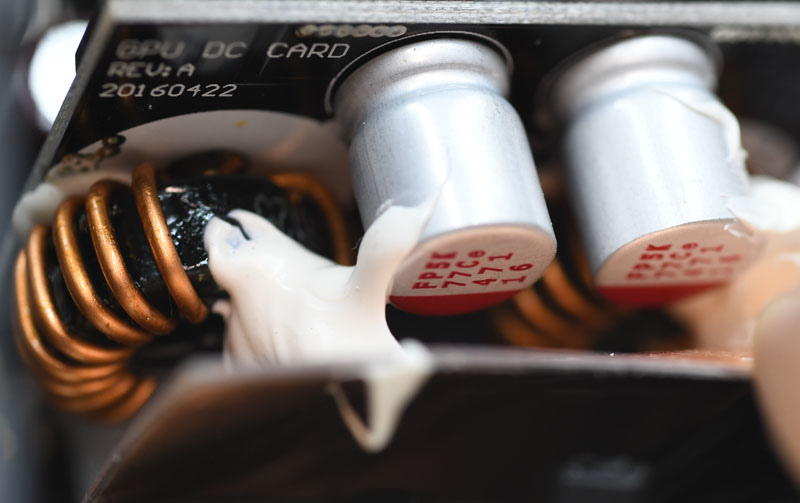

子卡上方同樣採用日系Nichicon FP系列固態電容

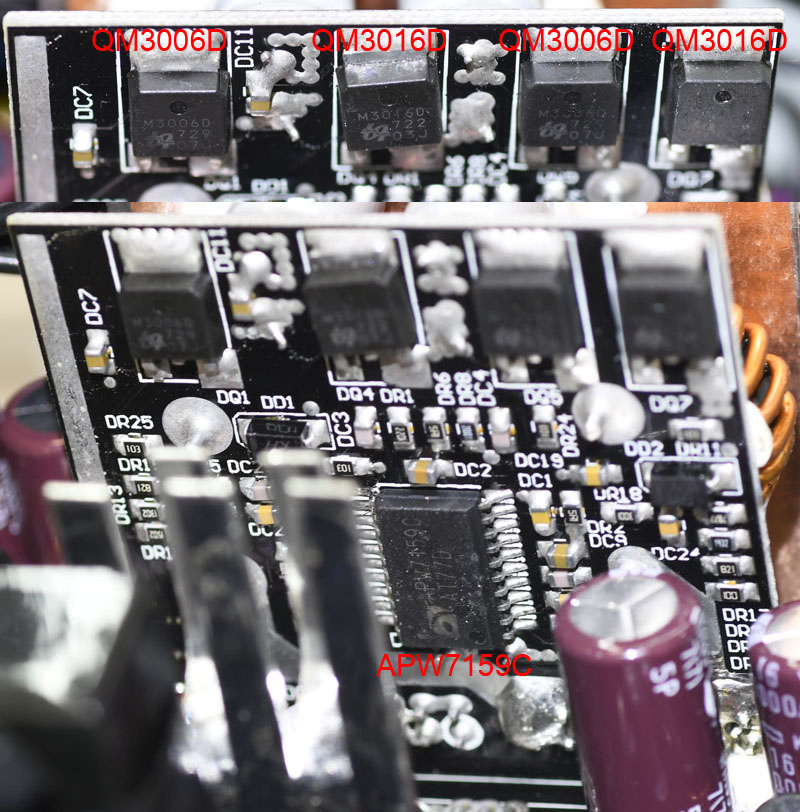

DC-DC子卡的控制核心為ANPEC的APW7159C雙通道同步降壓PWM控制器,3.3V及5V的功率級均採用一顆UBIQ QM3006D MOSFET搭配一顆UBIQ QM3016D MOSFET的設計

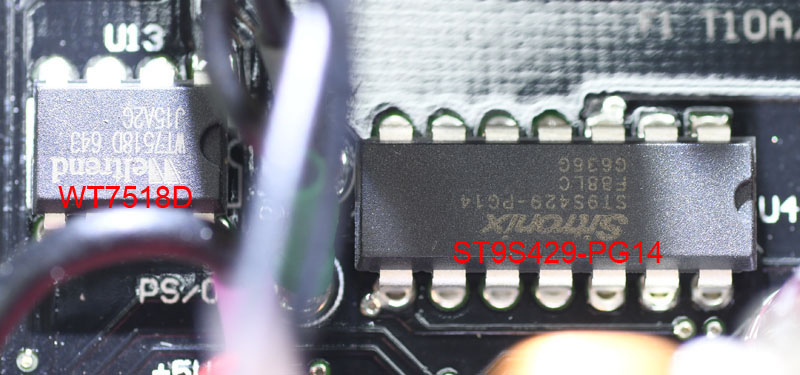

電源管理電路使用兩顆IC組成,右側SITRONIX ST9S429-PG14負責提供3.3V/5V/12V1/12V2的過電壓/低電壓/過電流/短路等保護,同時接受PS-ON信號控制及產生Power Good信號。左側Weltrend WT7518D負責提供12V3/12V4的過電流偵測,並與ST9S429-PG14連動

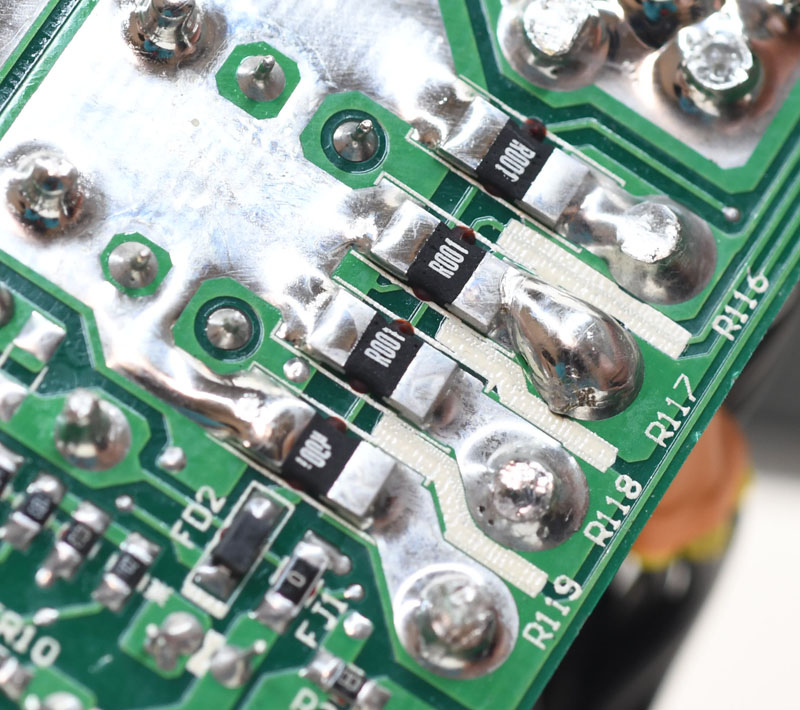

12V輸出端背面的四組分流器負責偵測四組12V迴路的輸出電流,並提供給電源管理IC

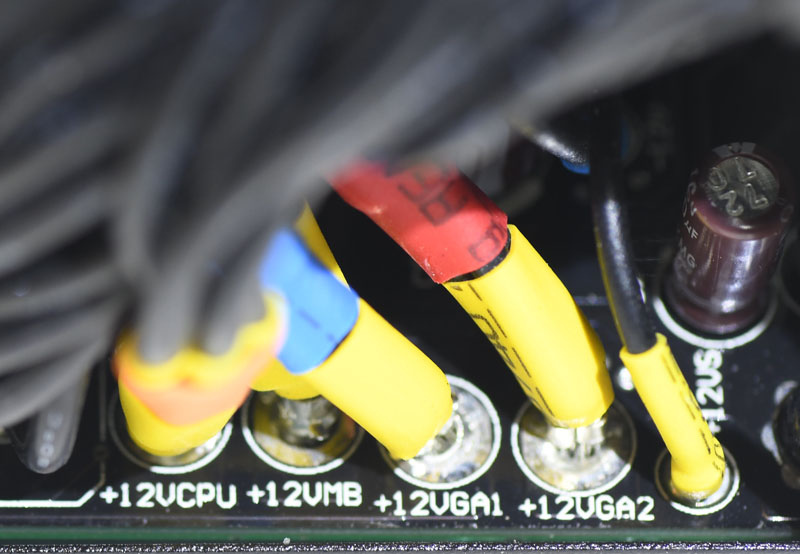

四組12V分配情形,分別是CPU(+12VCPU)、主機板+週邊裝置(+12VMB)、第一組PCIE線路(+12VGA1)、第二組PCIE線路(+12VGA2),使用不同顏色的絕緣套管來區別

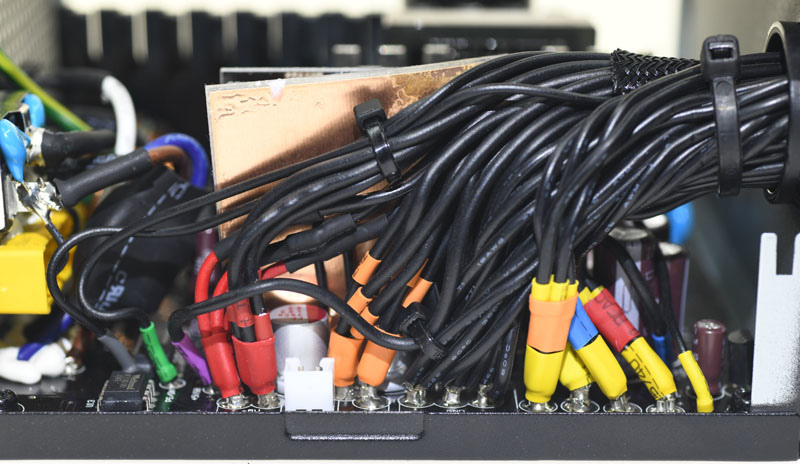

主電路板輸出端線組焊接處,線組尾端依照輸出電壓/接腳定義包覆相對應顏色的絕緣套管



接下來就是上機測試

測試文閱讀方式請參照此篇:電源測試文閱讀小指南

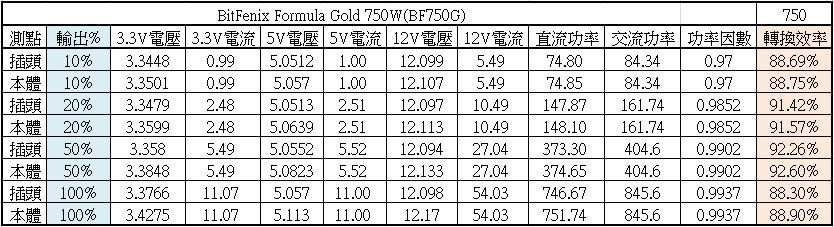

依照80PLUS認證測試電流設定,BitFenix Formula Gold BF750G於20%/50%/100%下效率分別為91.42%/92.26%/88.3%,符合80PLUS金牌認證要求20%輸出87%效率、50%輸出90%效率、100%輸出87%效率
從電源本體及線組插頭處測試的電壓差異,會對效率產生0.06%至0.6%左右的影響

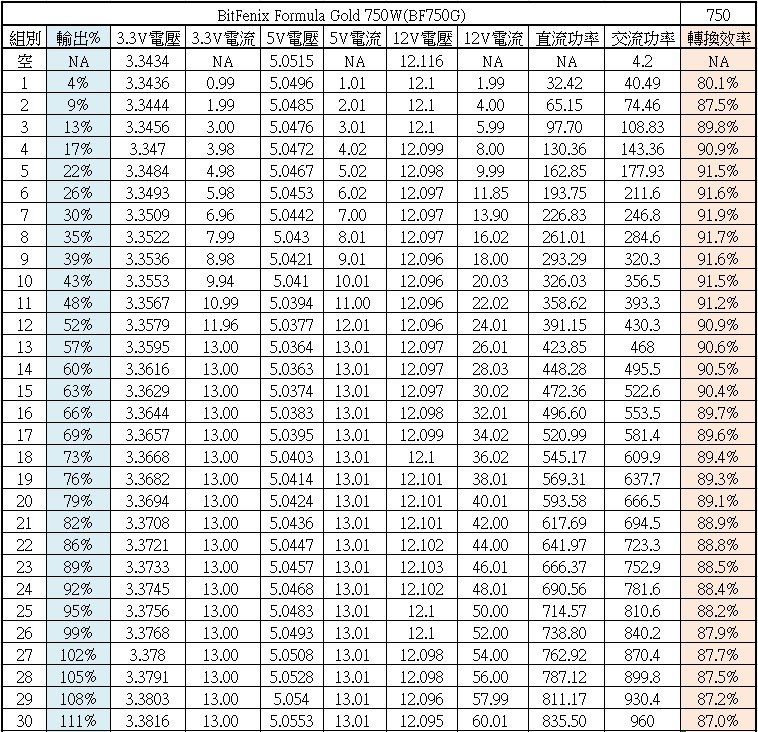

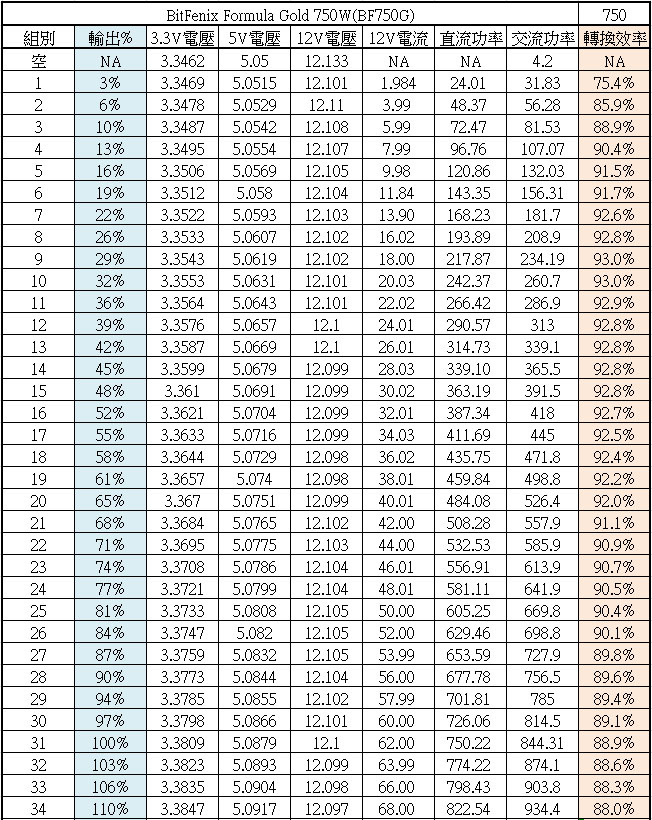

3.3V/5V/12V綜合輸出下各段轉換效率表,於輸出57%時3.3V/5V達到電源供應器標示最大總和功率限制,所以3.3V/5V電流達13A以後就不再往上加

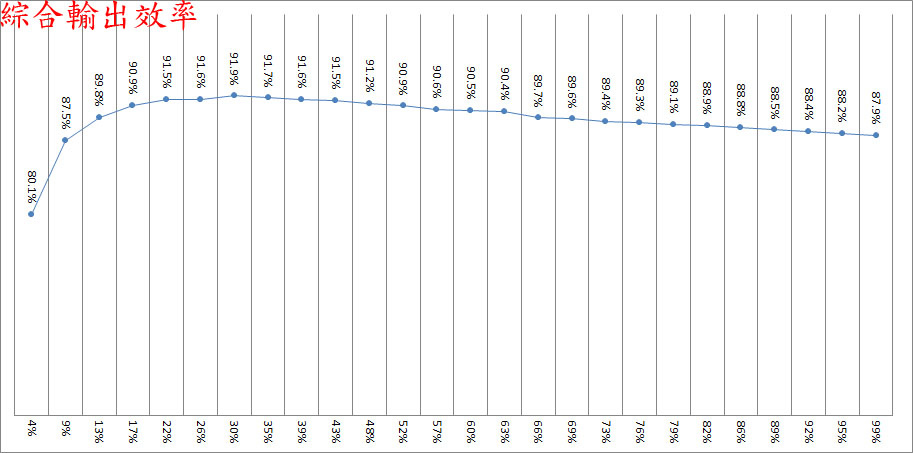

綜合輸出各百分比下轉換效率折線圖(橫軸:輸出百分比、縱軸:轉換效率)

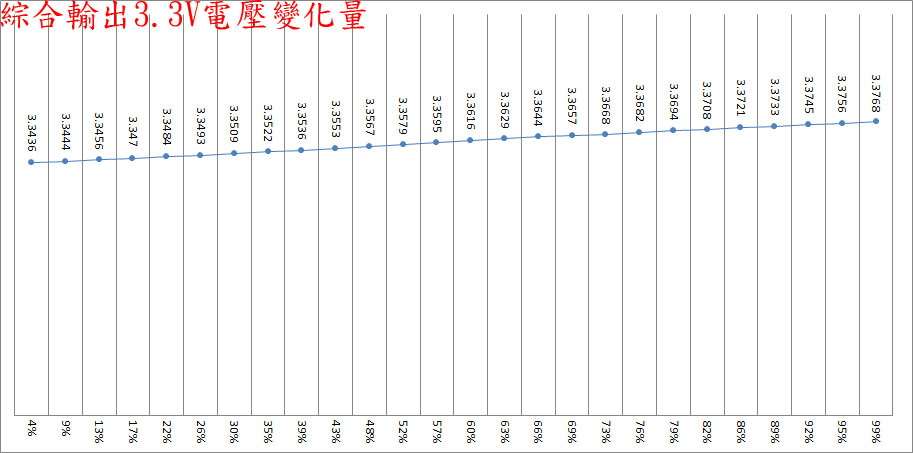

綜合輸出4%至99%之間3.3V輸出電壓最高與最低點差異為33.2mV

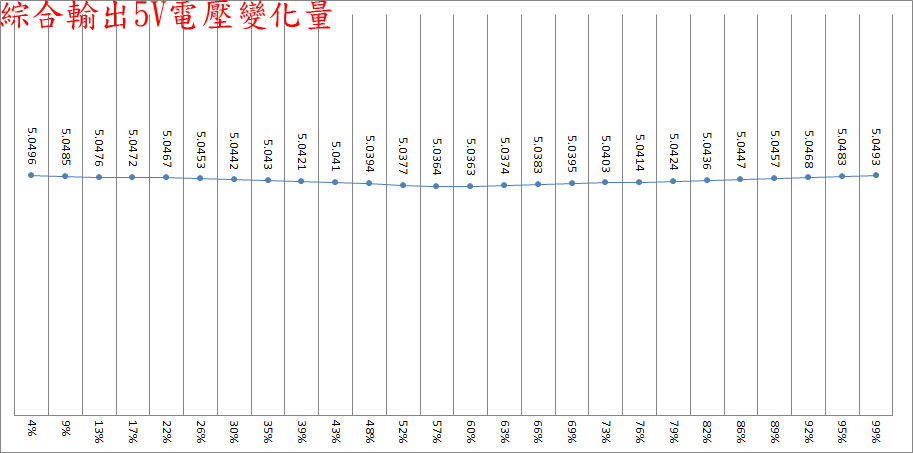

綜合輸出4%至99%之間5V輸出電壓最高與最低點差異為13.3mV

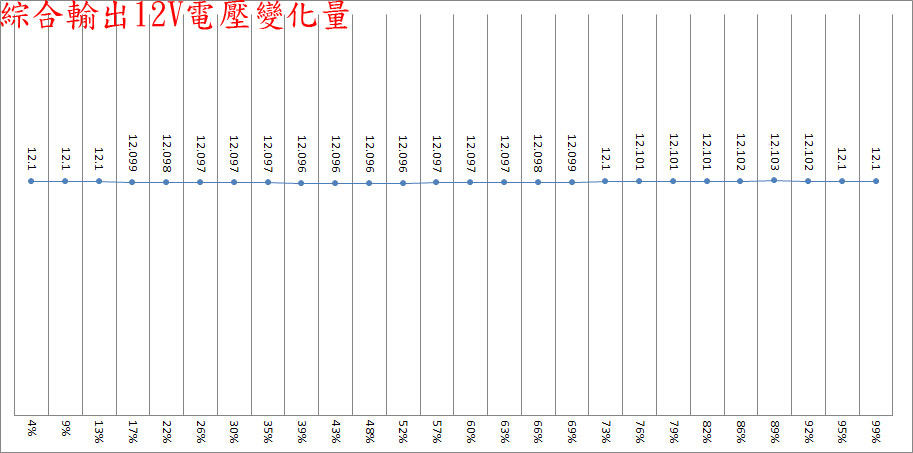

綜合輸出4%至99%之間12V輸出電壓最高與最低點差異為7mV

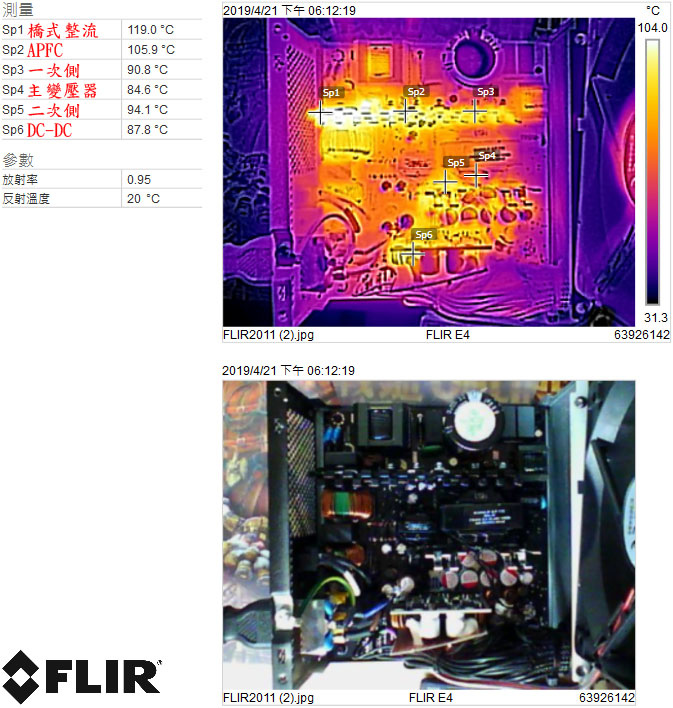

綜合效率測試結束時於輸出99%下電源供應器內部紅外線熱影像圖,溫度由高而低排列分別是橋式整流119℃,APFC區105.9℃,二次側94.1℃,一次側90.8℃,3.3V/5V DC-DC區87.8℃,主變壓器84.6℃


純12V輸出下各段轉換效率表,這時僅對12V進行負載測試,3.3V/5V維持空載

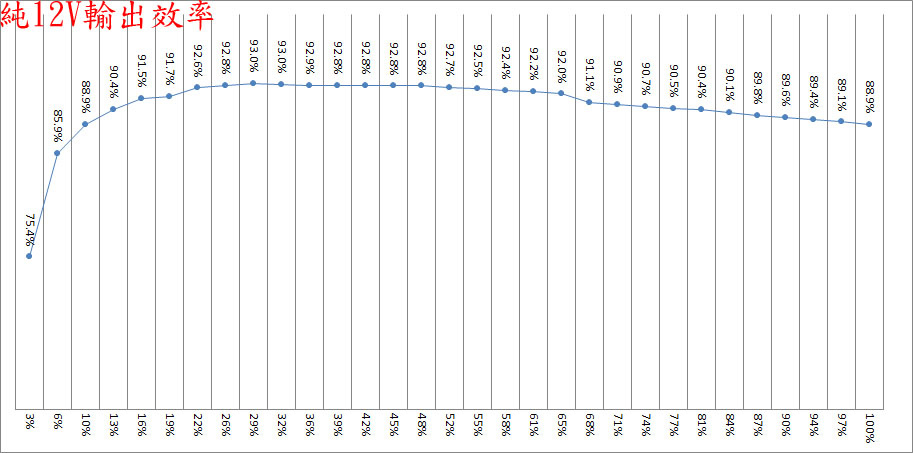

純12V輸出各百分比下轉換效率折線圖(橫軸:輸出百分比、縱軸:轉換效率)

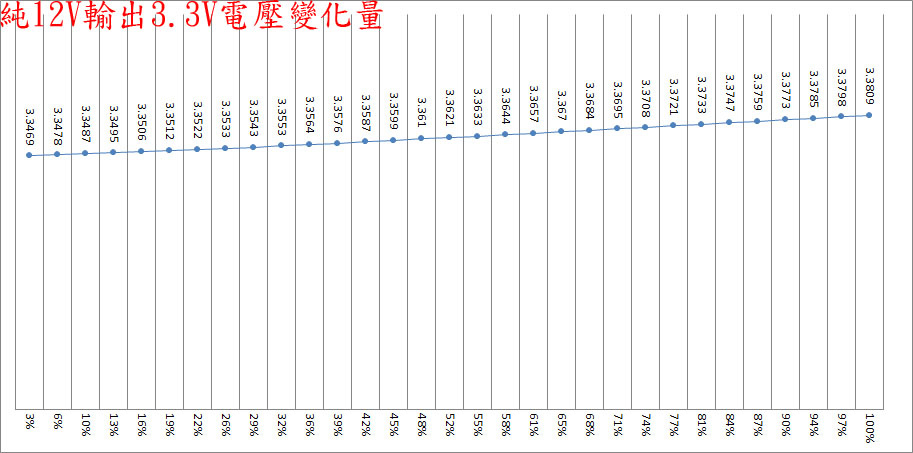

純12V輸出3%至100%之間3.3V輸出電壓最高與最低點差異為34mV

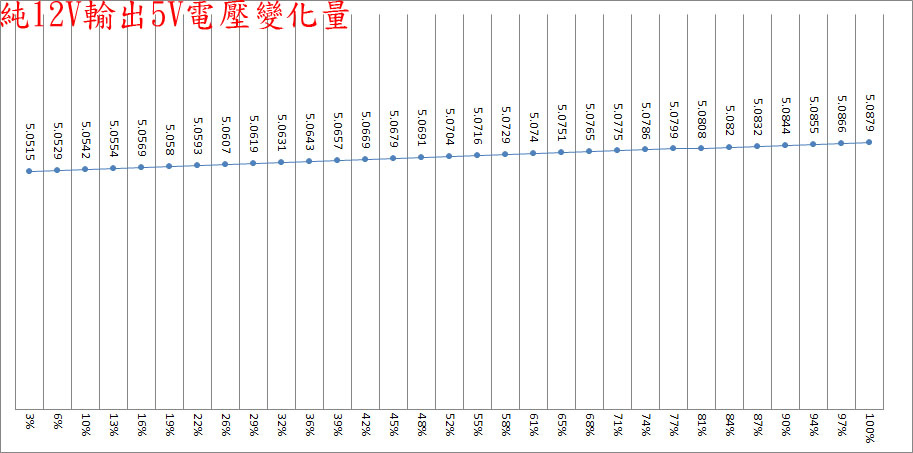

純12V輸出3%至100%之間5V輸出電壓最高與最低點差異為36.4mV

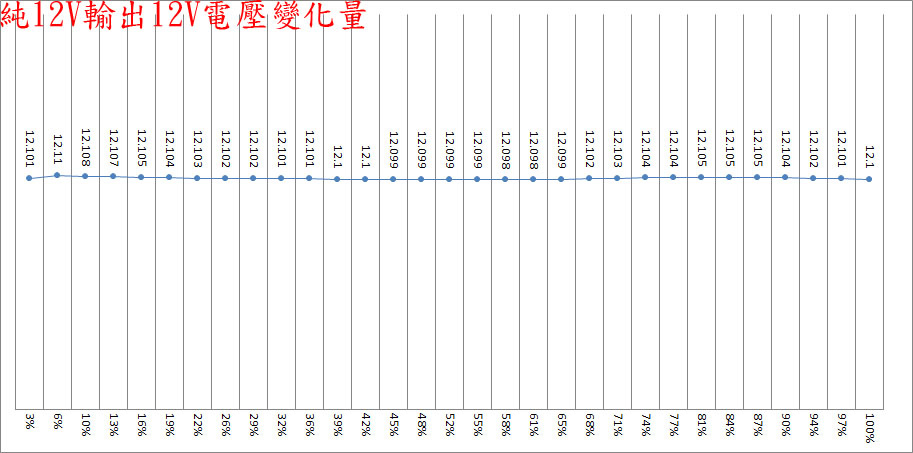

純12V輸出3%至100%之間12V輸出電壓最高與最低點差異為12mV

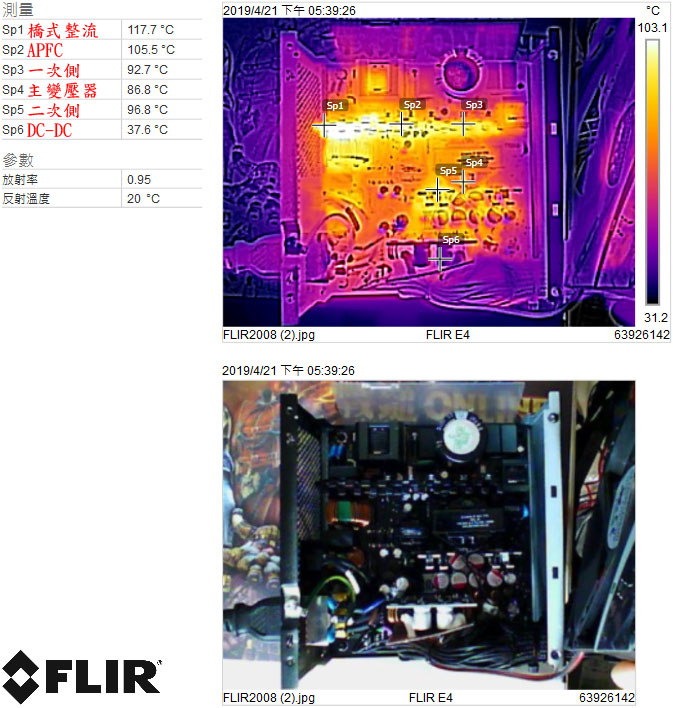

純12V效率測試結束時於輸出100%下電源供應器內部紅外線熱影像圖,溫度由高而低排列分別是橋式整流117.7℃,APFC區105.5℃,二次側96.8℃,一次側92.7℃,主變壓器86.8℃,3.3V/5V DC-DC區37.6℃

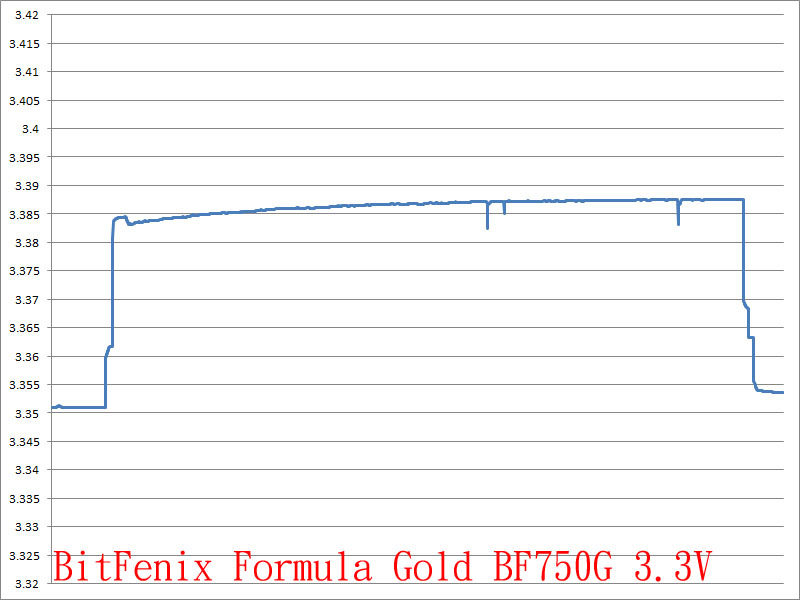

實際裝上電腦測試的3.3V電壓記錄圖,電壓最高與最低點差異為36.7mV

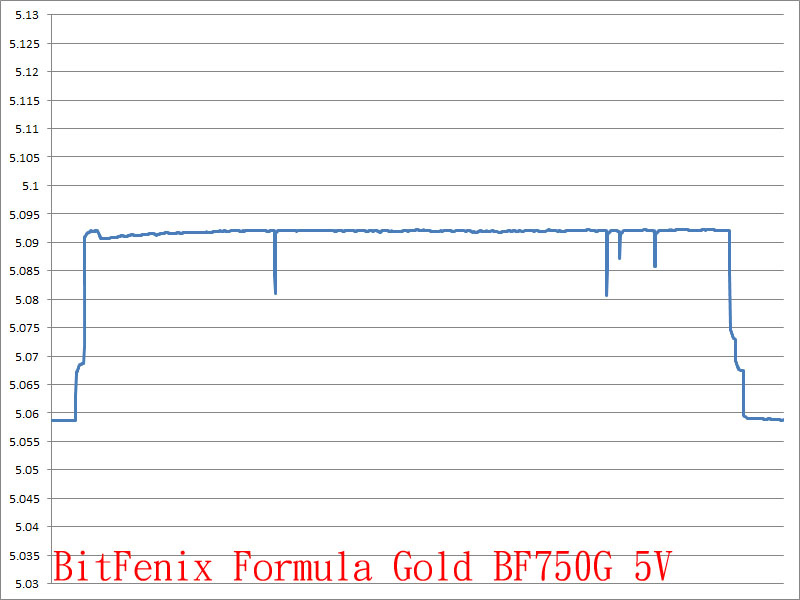

實際裝上電腦測試的5V電壓記錄圖,電壓最高與最低點差異為33.7mV

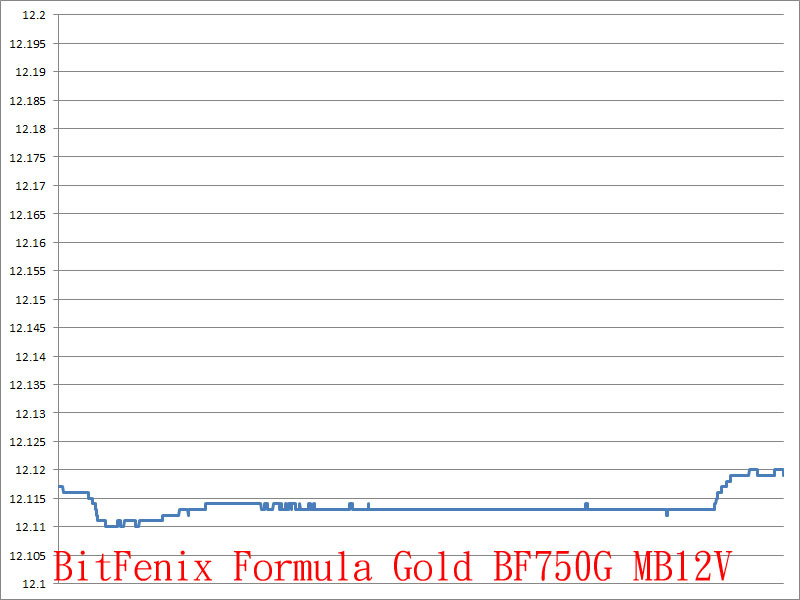

實際裝上電腦測試的主機板12V電壓記錄圖,電壓最高與最低點差異為10mV

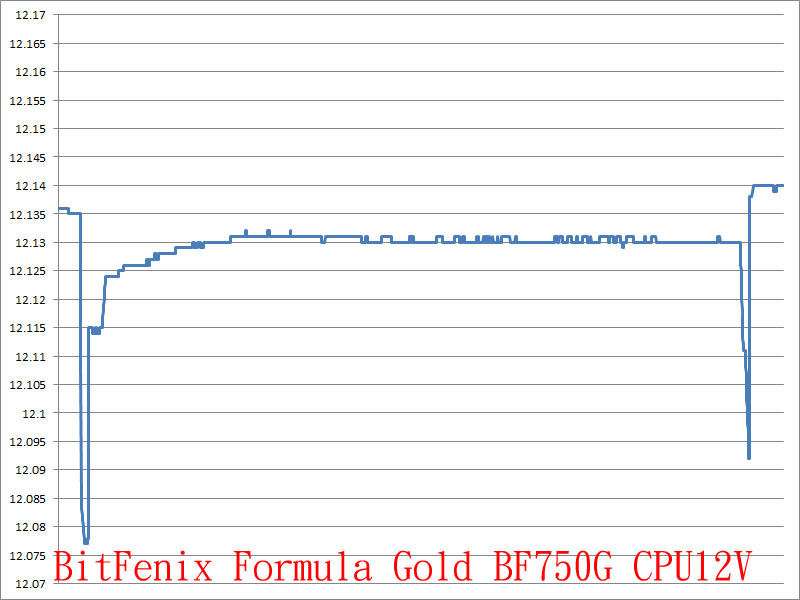

實際裝上電腦測試的處理器12V電壓記錄圖,電壓最高與最低點差異為63mV

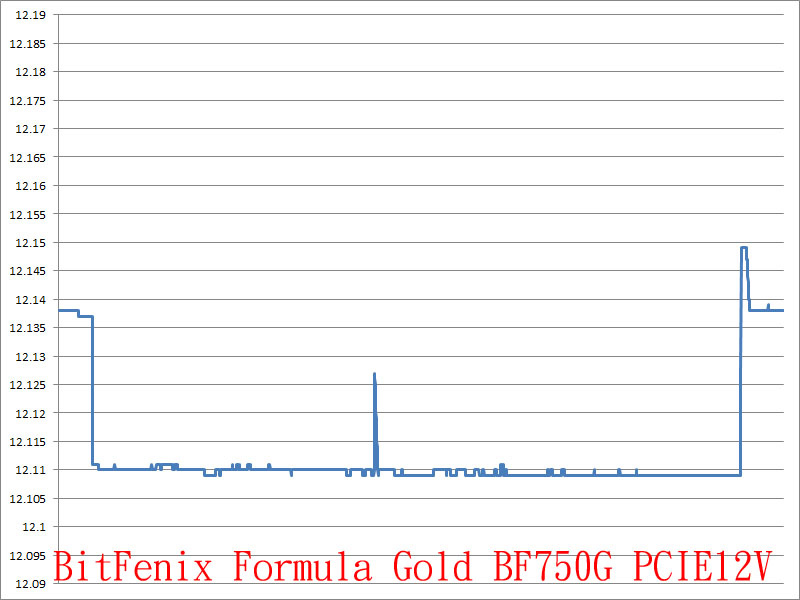

實際裝上電腦測試的顯示卡12V電壓記錄圖,電壓最高與最低點差異為40mV


CH1黃色波型為動態負載電流變化波型,CH2藍色波形為12V電壓波型,CH3紫色波型為5V電壓波型,CH4綠色波型為3.3V電壓波型

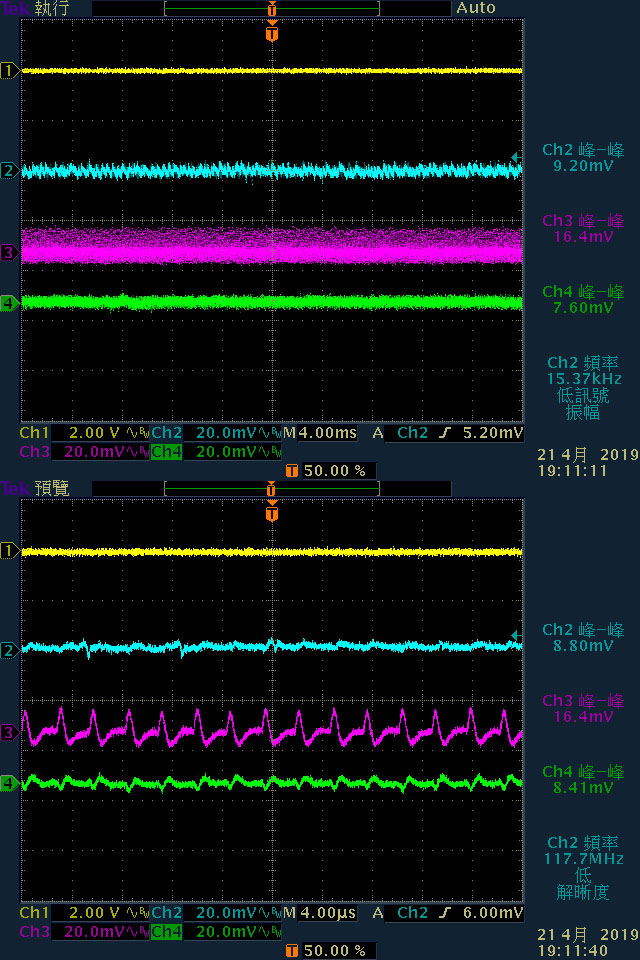

空載下12V/5V/3.3V低頻及高頻漣波如下圖,各路無明顯異常漣波,5V空載下漣波略大

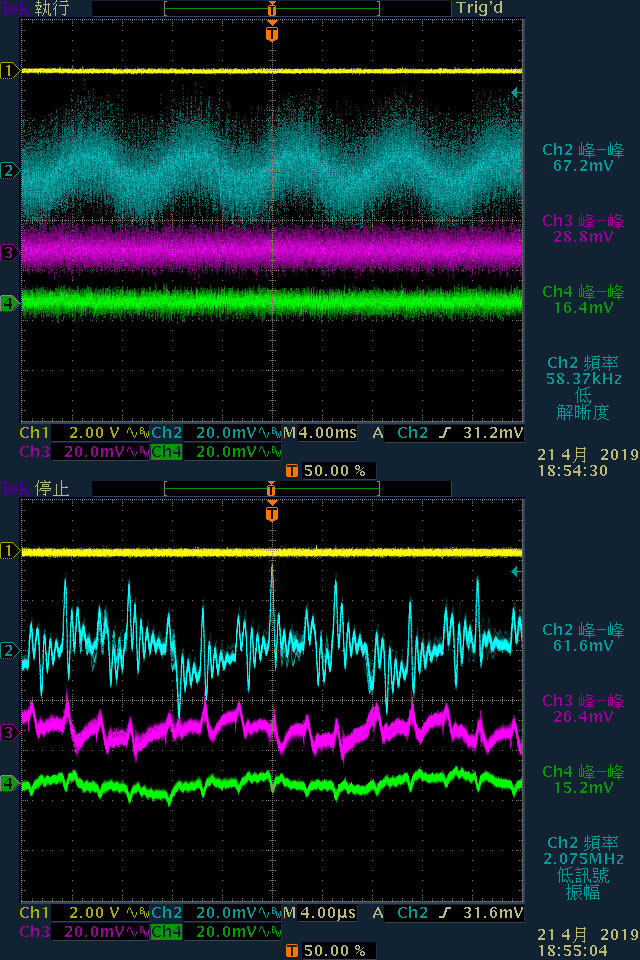

於3.3V/13A、5V/13A、12V/54A靜態負載輸出下,12V/5V/3.3V各路低頻漣波分別為67.2mV/28.8mV/16.4mV,高頻漣波分別為61.6mV/26.4mV/15.2mV

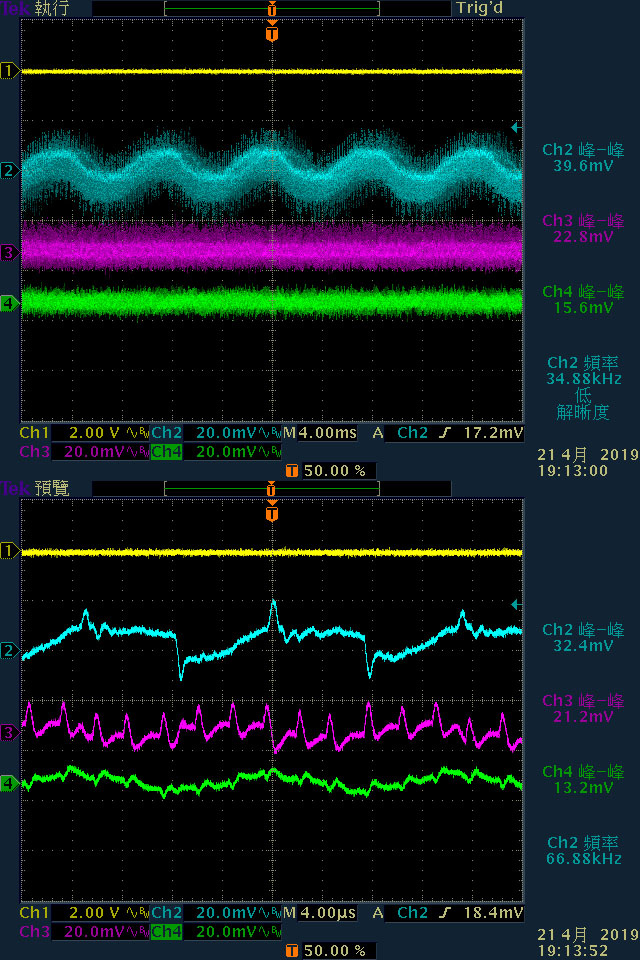

於12V/62A靜態負載輸出下,12V/5V/3.3V各路低頻漣波分別為39.6mV/22.8mV/15.6mV,高頻漣波分別為32.4mV/21.2mV/13.2mV

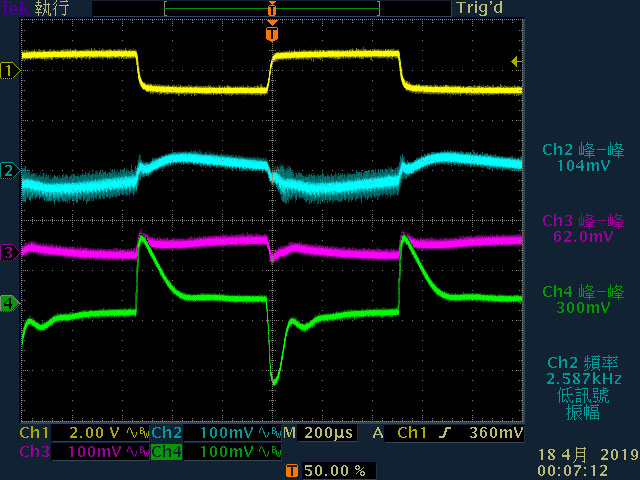

12V固定10A輸出加上3.3V啟動動態負載,最大變動幅度300mV,同時造成5V產生62mV、12V產生104mV的變動,3.3V電壓變動高峰處維持時間在200微秒左右

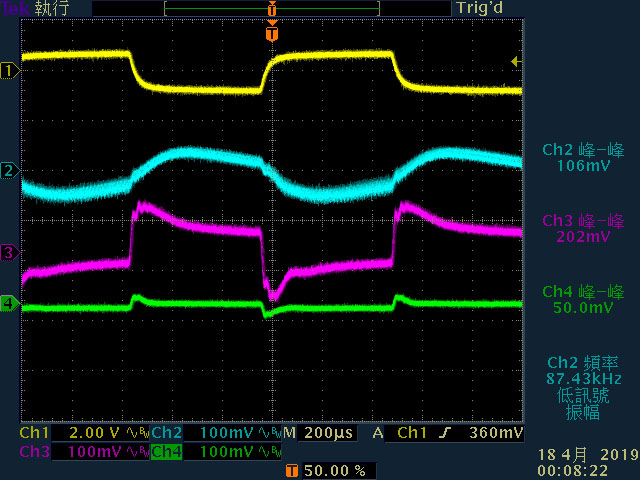

12V固定10A輸出加上5V啟動動態負載,最大變動幅度為202mV,同時造成3.3V產生50mV、12V產生106mV的變動,5V電壓變動高峰處維持時間在300微秒左右

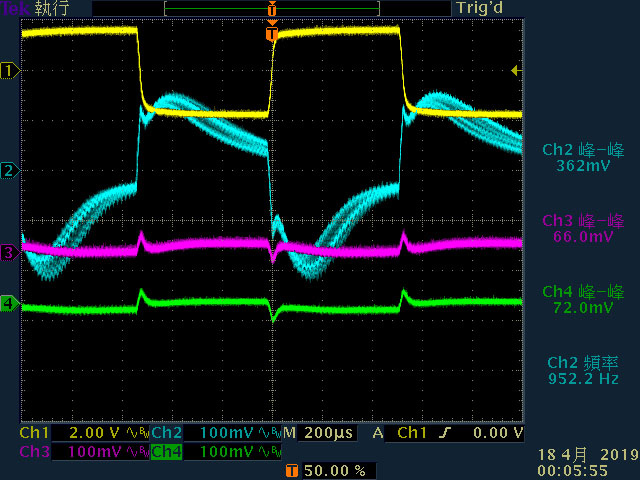

12V固定10A輸出加上12V啟動動態負載,最大變動幅度為362mV,同時造成3.3V產生72mV、5V產生66mV的變動



本體及內部結構心得小結:
1.採直出編織網包覆及帶狀線材設計,其中兩組周邊裝置線材採用SATA/大4P兩用設計,線組未附上小4P接頭或是提供轉接線
2.具備獨立OCP的四路12V設計,並直接以裝置名稱縮寫來標明迴路分配狀況
3.方形進氣口稍微阻擋到風扇邊緣的進氣路徑,風扇護網從內部固定,使用者無法自行拆卸清潔
4.電源總開關及交流輸入插座的焊點、磁環、突波吸收器有包覆絕緣套管(部分未套的很確實),保險絲則無
5.一次側APFC、半橋諧振及二次側12V同步整流均採用虹冠方案,並透過DC-DC轉換3.3V/5V
6.主電路板背面焊點整體做工良好,較大元件有上固定膠,變壓器包覆聚酯薄膜膠帶,一次側高電壓Power MOSFET採用全絕緣封裝,可避免灰塵濕氣累積而發生對散熱片漏電的情形
7.二次側同步整流MOSFET使用知名品牌產品
8.主電路板輸出端的線組包覆不同顏色的絕緣套管以利識別
9.電解/固態電容全面採用日系品牌(Nichicon/Nippon Chemi-con),確保產品穩定性及耐用性

各項測試結果簡單總結:
依照80PLUS認證測試電流設定,BitFenix Formula Gold BF750G於20%/50%/100%下效率分別為91.42%/92.26%/88.3%,符合80PLUS金牌認證要求20%輸出87%效率、50%輸出90%效率、100%輸出87%效率

從內部紅外線熱影像圖來看,無論是綜合輸出還是純12V輸出,橋式整流器都有最高的溫度,另外APFC、二次側、一次側等區域也有明顯溫度

實際使用電腦配備測試輸出電壓變動,處理器12V最大變動幅度為63mV,顯示卡12V最大變動幅度為40mV,3.3V/5V最大變動幅度分別為36.7mV/33.7mV,主機板12V最大變動幅度為10mV

輸出漣波測試,電源供應器於於3.3V/13A、5V/13A、12V/54A靜態負載輸出下12V/5V/3.3V各路低頻漣波分別為67.2mV/28.8mV/16.4mV;於12V/62A靜態負載輸出下12V/5V/3.3V各路低頻漣波分別為39.6mV/22.8mV/15.6mV

動態負載測試,12V有比較大的變動幅度362mV,3.3V/5V的變動幅度分別為300mV/202mV,3.3V/5V電壓變動高峰處維持時間在200至300微秒左右

報告完畢,謝謝收看
