安耐美超靜銅魔TGA特仕版500W產品特色:
安耐美推出與華碩TUF GAMING ALLIANCE合作的銅牌電源機種:RevoBron超靜銅魔TGA特仕版。TUF GAMING ALLIANCE(TGA)產品系列以其可靠性與耐用性著稱,而超靜銅魔也有相同等級的表現。具備80PLUS銅牌認證,符合ATX12V V2.4/2013 ErP Lot 6/2014 ErP Lot 3規範,雙路12V設計,直流轉直流(DC-DC)架構,全面使用日系105°C電解電容,整合OVP/OCP/UVP/OPP/SCP/SIP保護,確保最高穩定度與相容性。內部風扇採用專利磁力氣懸軸承(Twister Bearing),更強化其耐用與靜音的散熱表現,同時結合DFR逆轉彈塵技術,減少灰塵堆積以延長風扇及電源使用壽命。超靜銅魔TGA特仕版同時加贈COOLERGENIE散熱精靈系統風扇控制盒和三個T.B.RGB金彩蝠風扇,透過超靜銅魔、散熱精靈、金彩蝠風扇搭配使用,為您的系統帶來全新的電源、散熱、RGB燈光效果三大體驗

安耐美超靜銅魔TGA特仕版500W電源輸出接頭數量:
ATX24P:1個
CPU12V 4+4P:1個
PCIE 6+2P:2個(單線雙頭)
SATA:6個(4個直角,2個直式)
大4P:4個(直角)
小4P:1個(轉接線)

外盒正面,左上為ENERMAX商標,商標下方為產品名稱,左下方為隨附金彩蝠RGB風扇外觀及ASUS AURA SYNC標誌,右上為華碩TUF GAMING ALLIANCE(TGA)標誌,右下為電源及COOLERGENIE實體圖外觀


外盒背面,以英文介紹產品特色、500W/600W/700W機種輸入/輸出/尺寸規格表、安規認證、500W/600W/700W各種輸出接頭實體圖及數量表、COOLERGENIE英文介紹、金彩蝠T.B.RGB風扇規格表、”電腦用電源供應器,請參訪我們網站獲取更多資訊”的多國語言標示
下面附註風扇及控制盒為贈品,無法保固/退回/交換,另外當電源本體送回保固時,配件(包含風扇/控制盒及附屬配件等)必須完整,否則會有額外收費情形


外盒左側面有電源、金彩蝠RGB風扇、COOLERGENIE控制盒實體外觀和數量、商標、華碩TUF GAMING ALLIANCE標誌、超靜銅魔特仕版名稱
外盒右側面有商標、華碩TUF GAMING ALLIANCE標誌、超靜銅魔特仕版名稱、COOLERGENIE的三種智慧無風扇模式及關機後風扇延遲關閉說明圖片

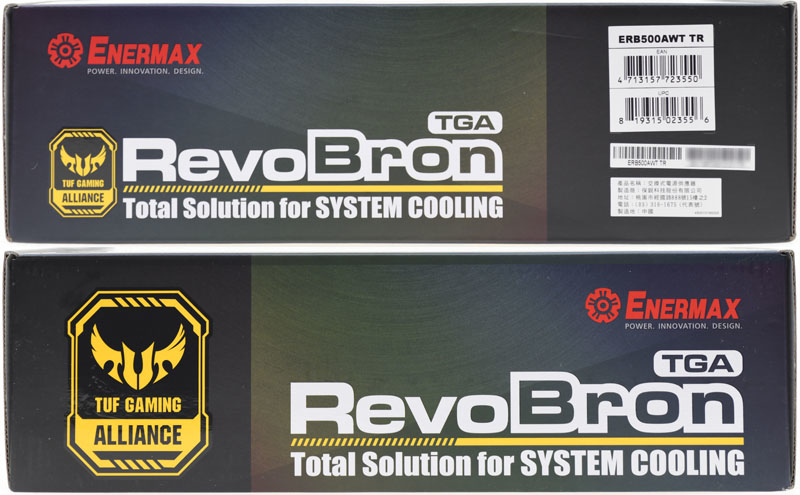

外盒上下側面都有商標、華碩TUF GAMING ALLIANCE標誌、超靜銅魔特仕版名稱,產品條碼黏貼在上側面

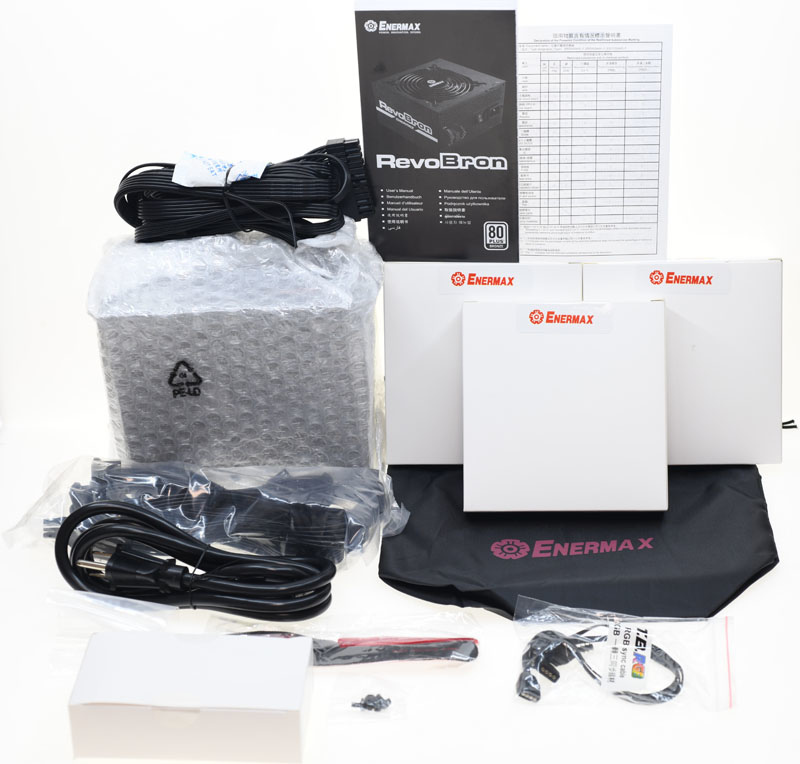

內部配件一覽,裝在氣泡袋中的電源本體,說明文件、限用材質含有情況標示聲明書、包在塑膠袋中的模組化線材、交流電源線、三個裝在紙盒中的金彩蝠RGB風扇、印有商標的黑色尼龍束口袋、魔鬼氈整線帶、插座防塵蓋、裝在紙盒中的COOLERGENIE控制器、固定螺絲、三合一RGB同步線

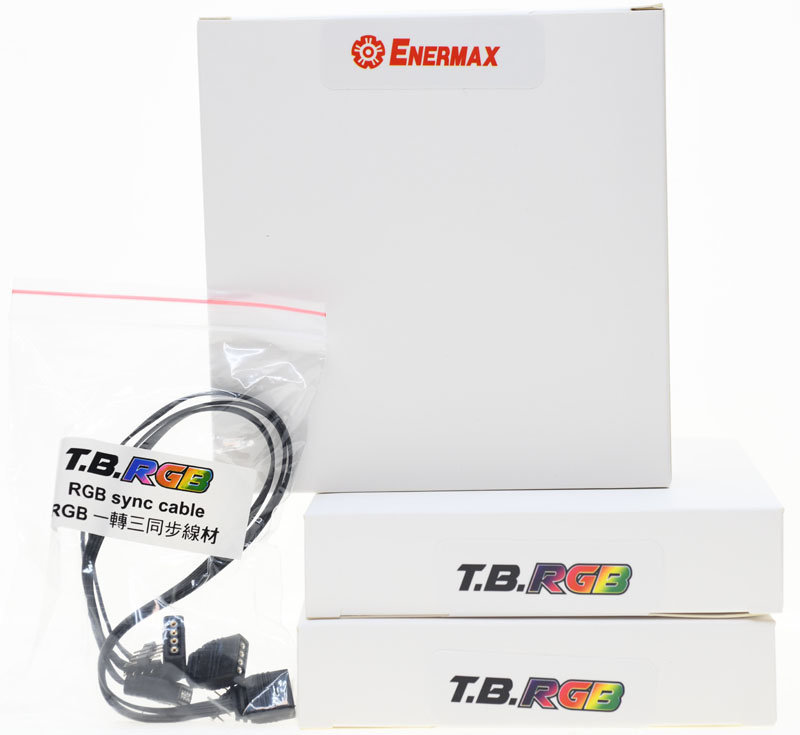

包裝內隨附三顆T.B.RGB金彩蝠風扇
風扇型號:UCTBRGB12-TUF
轉速:1000RPM(10%)
風量:31.59CFM(最大)、53.67立方米/小時(最大)
靜壓:0.84毫米水柱(最大)
最大噪音:19分貝
額定電流:0.15A(風扇)/0.3A(LED)
額定電壓:12V
MTBF:25°C下大於160000小時
連接器:3PIN(風扇)/4PIN(LED)
隨附配件:三合一RGB同步線、固定螺絲


每個白色紙盒內都有一個T.B.RGB金彩蝠風扇及四個固定螺絲

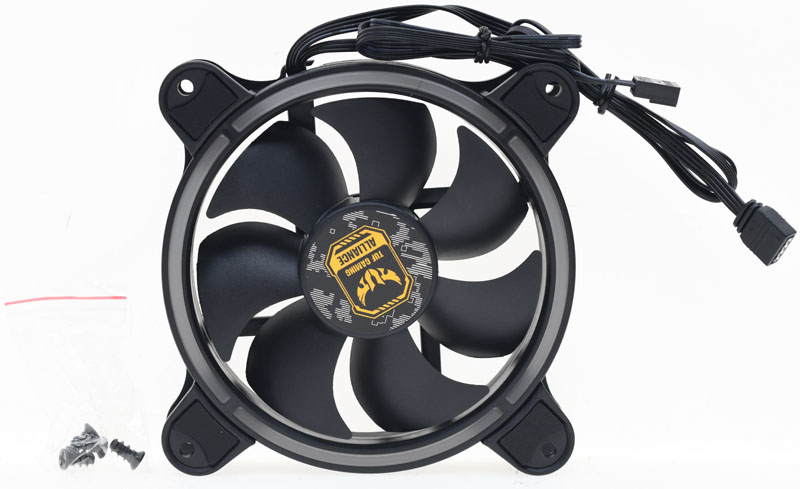

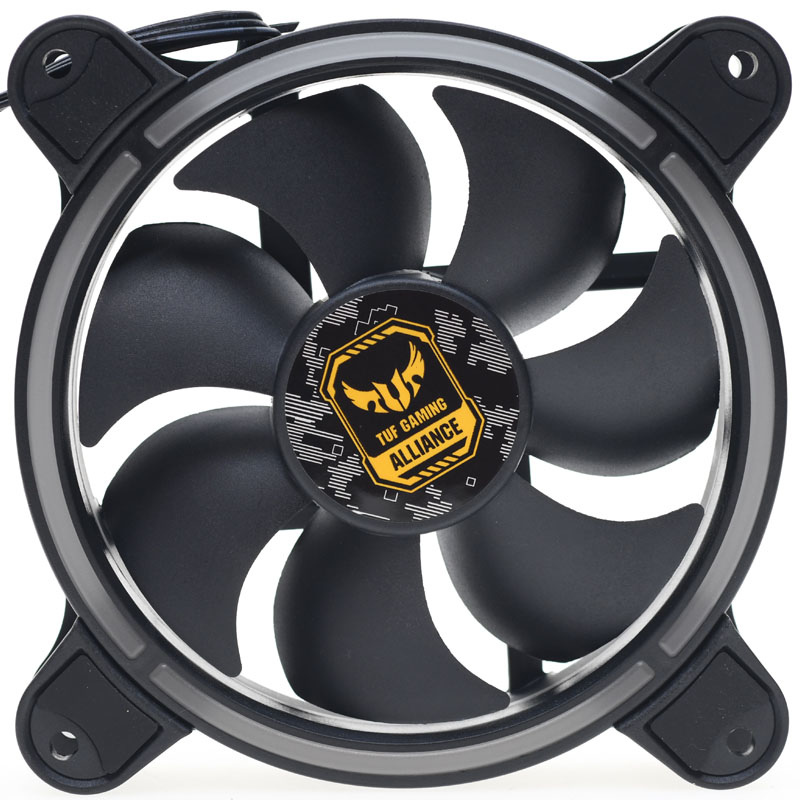

金彩蝠風扇正面,風扇軸心處貼上華碩TUF GAMING ALLIANCE標誌,風扇圓型外框有半透明的發光環

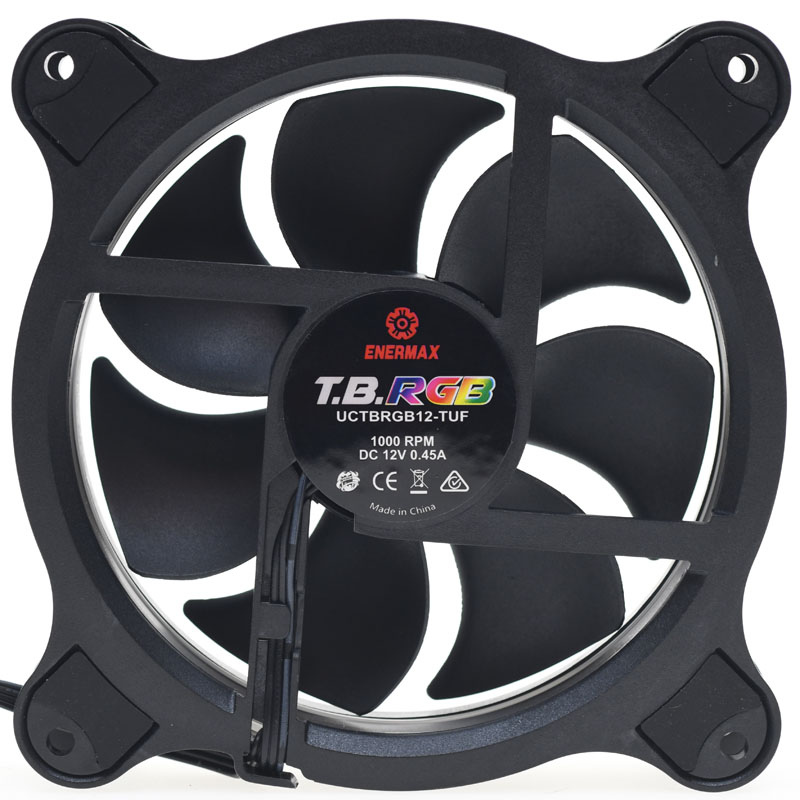

金彩蝠風扇背面,中央貼紙印有商標、名稱T.B.RGB、型號UCTBRGB12-TUF、轉速、電壓、電流

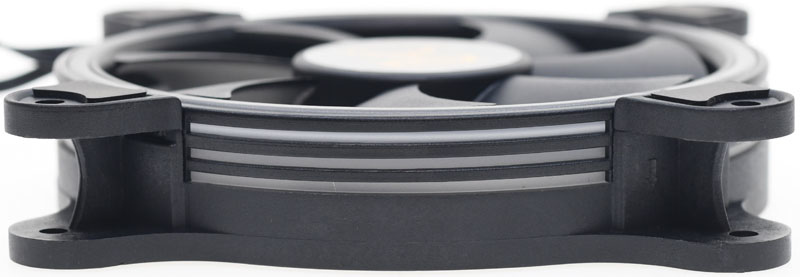

金彩蝠獨特的鏤空弧形邊框,更容易展示出RGB燈光華麗的視覺效果

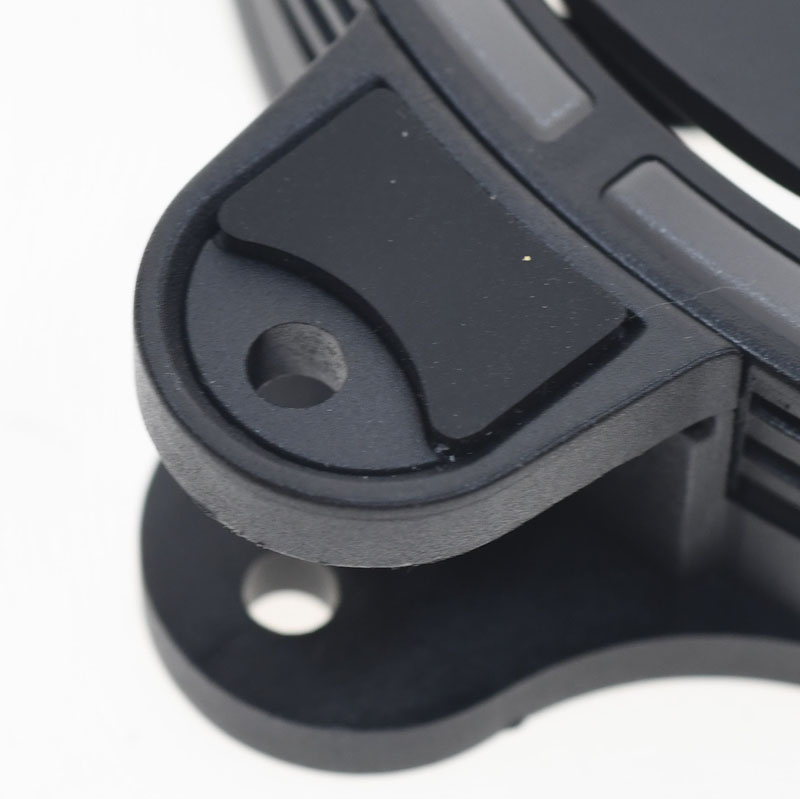

風扇固定螺絲孔處有防震橡膠墊

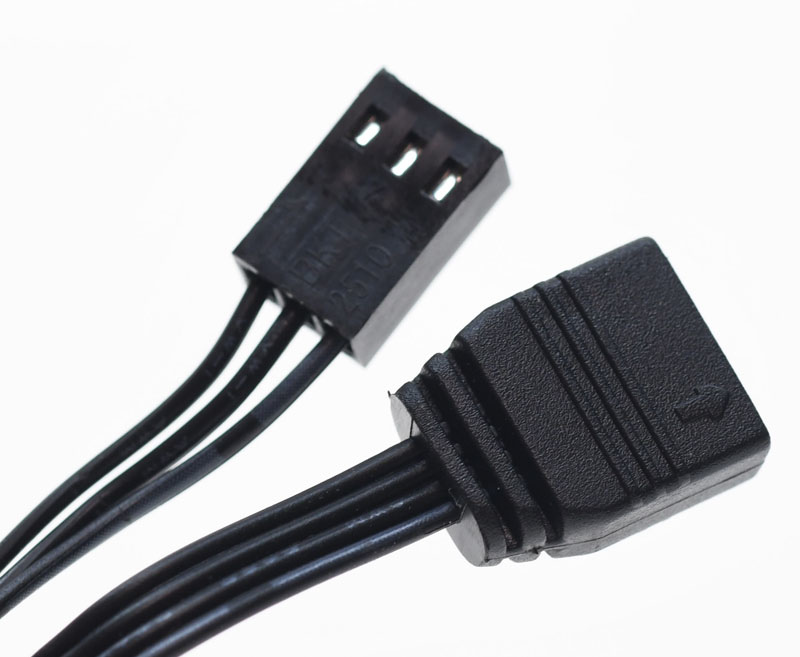

本體直出風扇3PIN帶狀線路及RGB LED用4PIN帶狀線路,長度均為51公分長

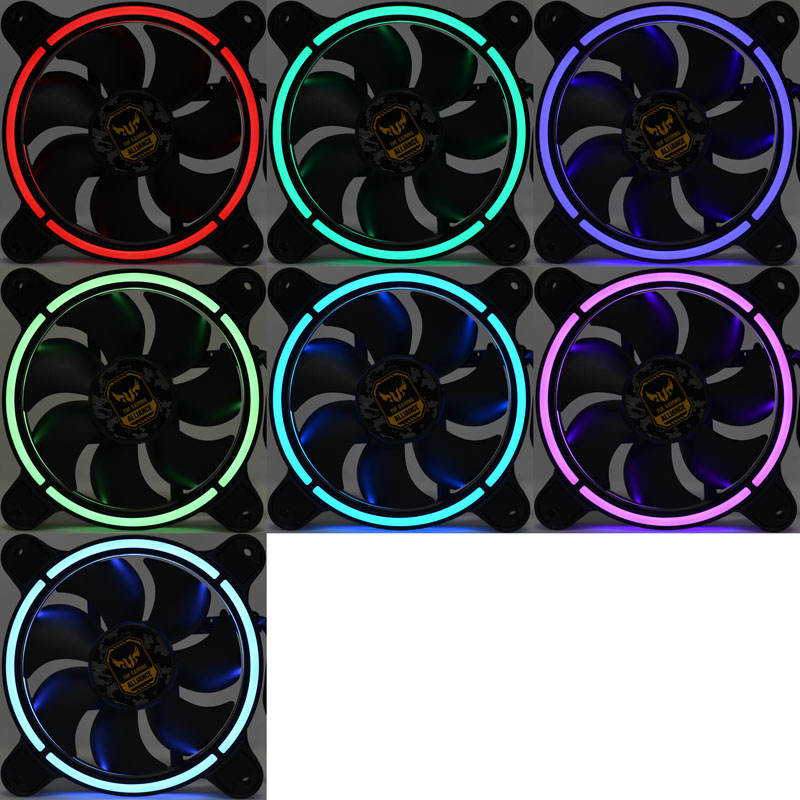

從正面看RGB燈光效果

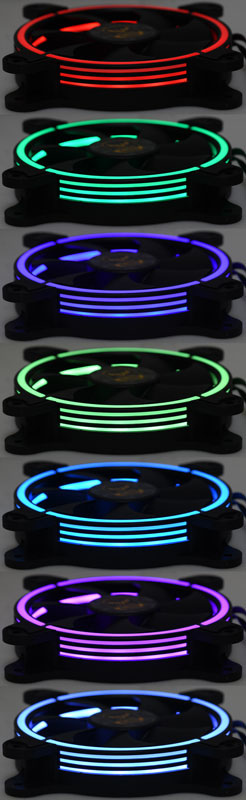

從側面看RGB燈光效果,邊框光環也有透光至內側處


RGB燈光動態影片:

COOLERGENIE是一款二合一的機殼風扇控制器,可切換3種智慧無風扇模式以兼顧系統靜音及散熱表現,還具備風扇延遲關閉技術,可協助系統關機後排除餘熱以延長系統耐用度,系統關機後風扇會延遲關閉40-60秒
隨附配件有說明書、帶背膠磁條2條、帶背膠魔鬼氈2組、本體、電源線、風扇延長線、主機板PWM信號線

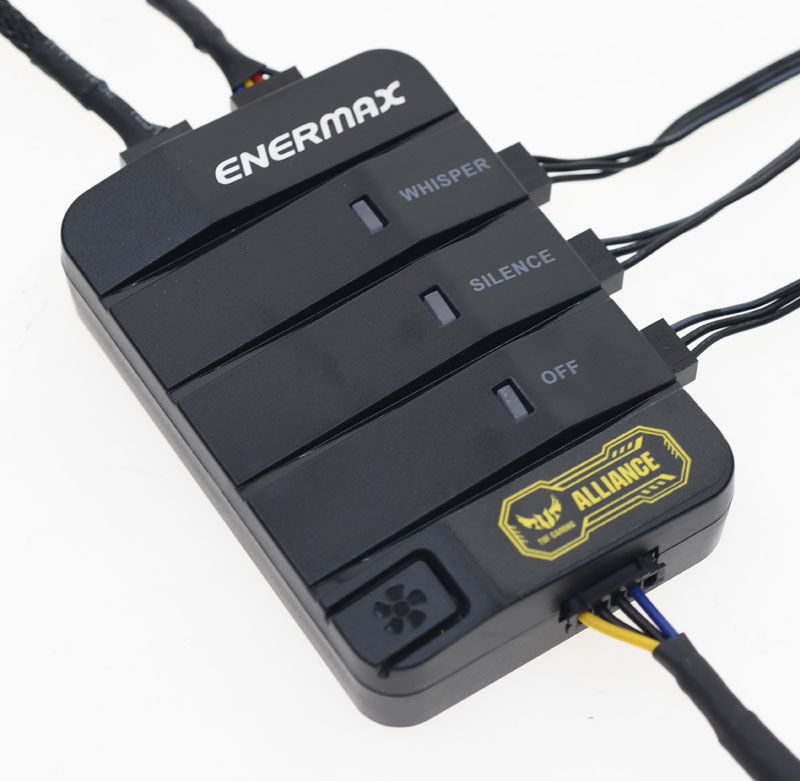

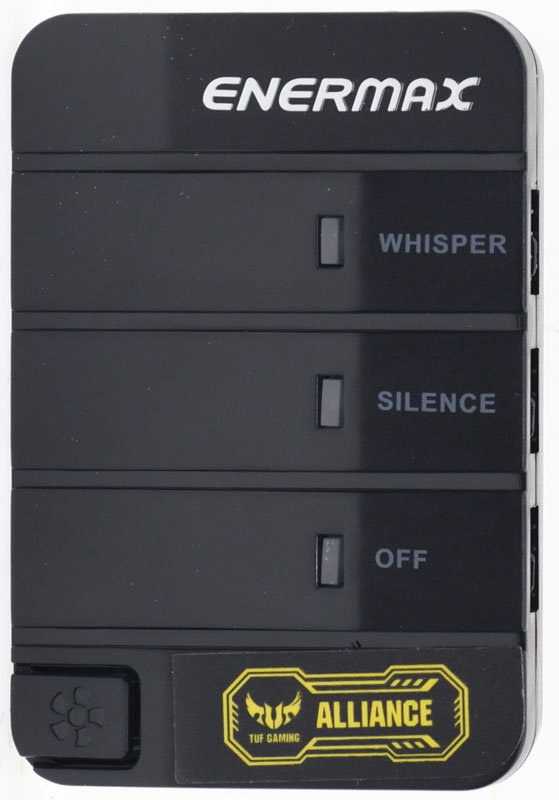

本體右上方有銀色ENERMAX字樣,右側有三個指示燈,左下方有風扇圖樣的是模式切換鈕,三個指示燈分別指示:
WHISPER--系統負載40%前進入智慧無風扇模式
SILENC--系統負載55%前進入智慧無風扇模式
OFF--關閉智慧無風扇模式

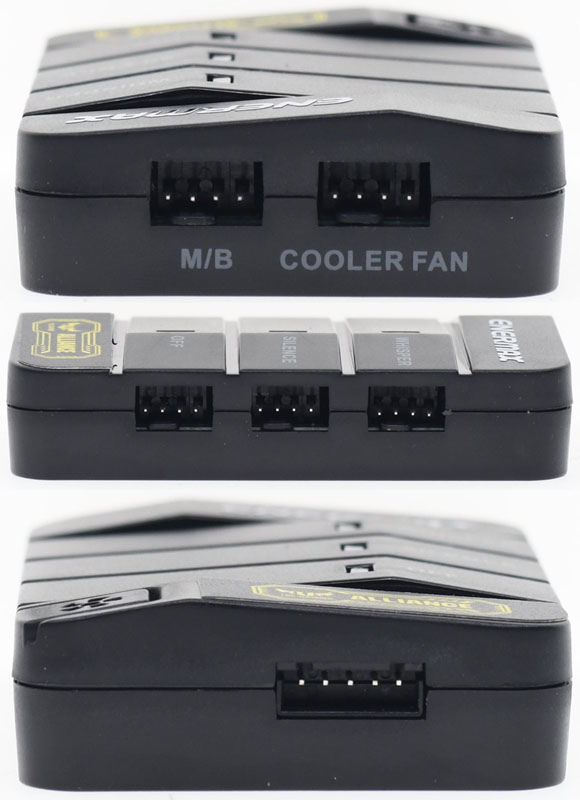

本體上方有主機板PWM控制輸入埠(M/B)、CPU散熱器風扇輸出埠(COOLER FAN),側面有三個機殼風扇輸出埠,下面有電源輸入埠

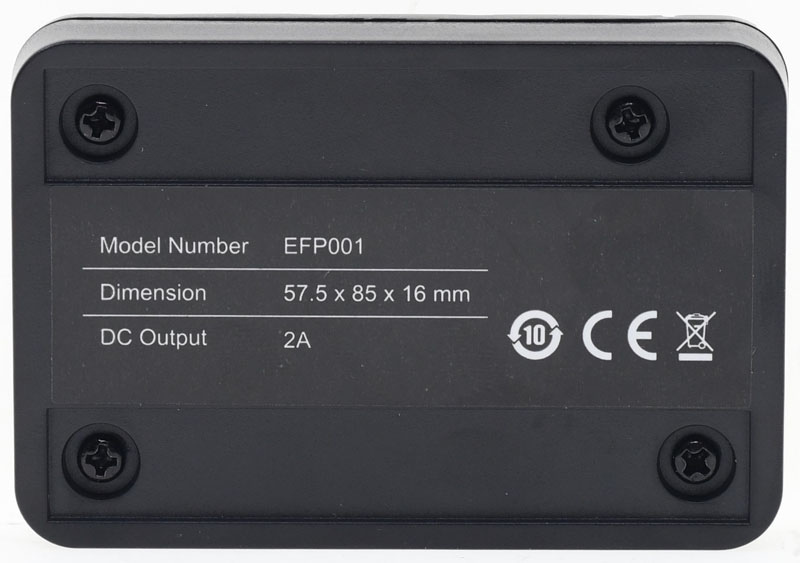

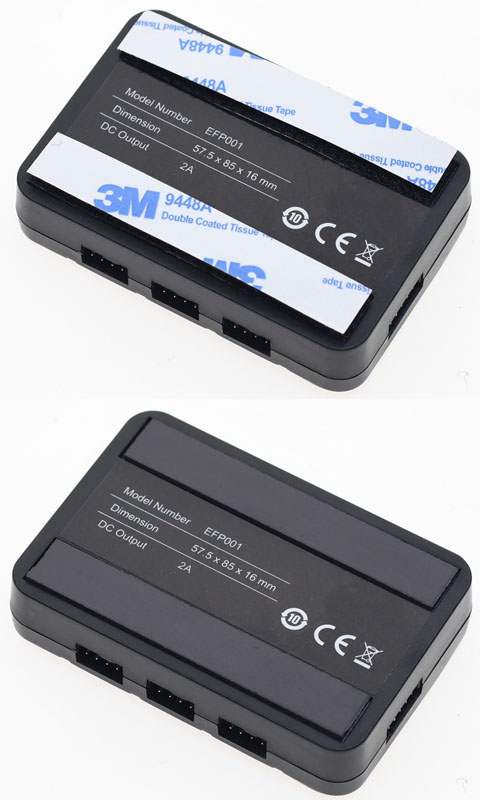

底部有兩個魔鬼氈/磁條黏貼凹槽及規格貼紙,型號為EFP001,尺寸為57.5x85x16mm,輸出為2A


控制盒安裝固定可選擇使用魔鬼氈(不可磁吸表面)或是磁條(可磁吸表面)

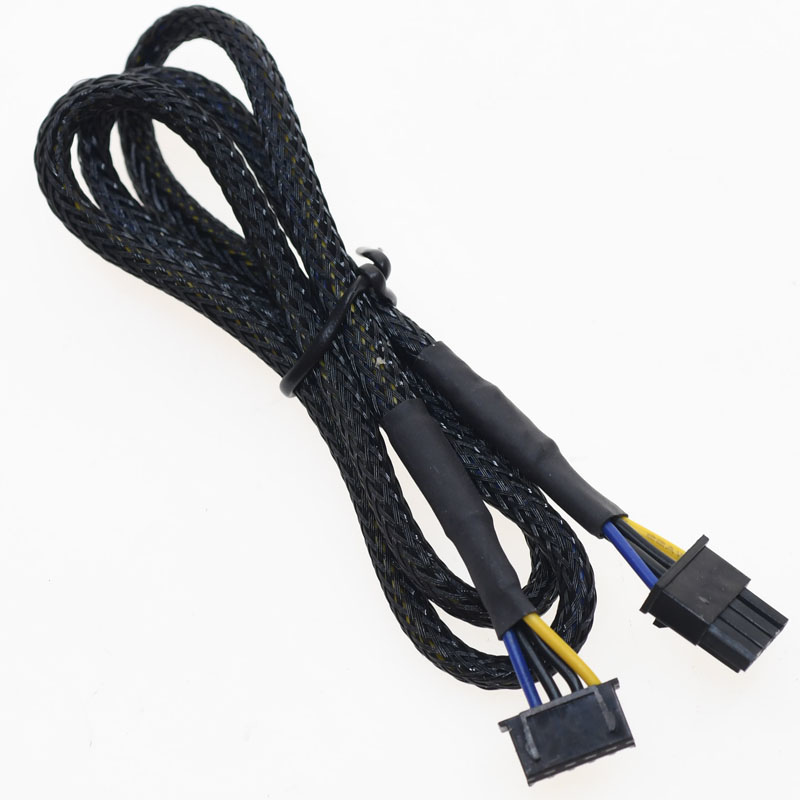

控制盒電源線,支援ENERMAX Maxtytan 1050W/1250W或超靜銅魔系列電源供應器連接COOLERGENIE並對其供電,長度為60公分,線路有編織網包覆

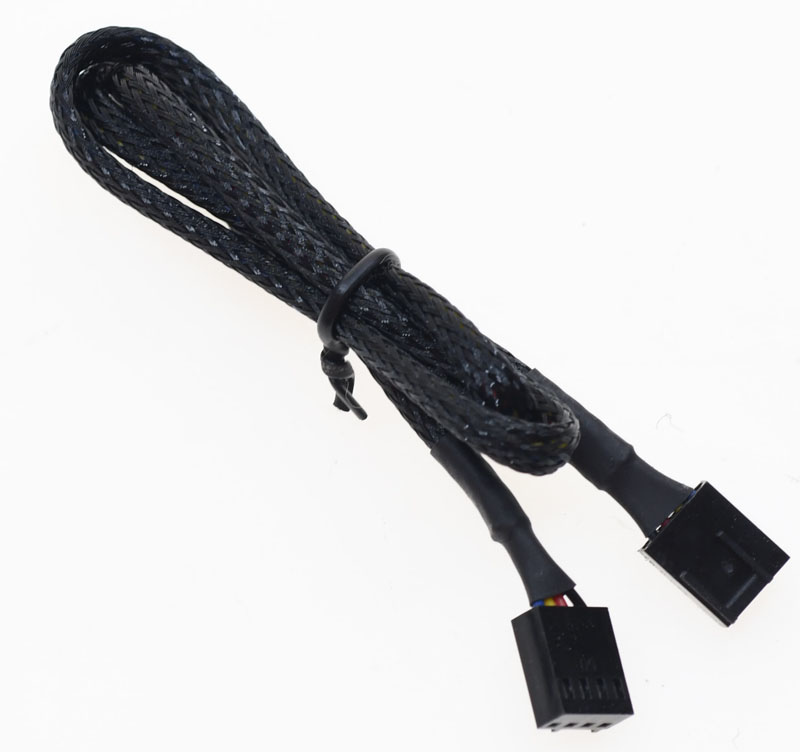

主機板PWM信號線,可將主機板上CPU FAN的PWM信號送到COOLERGENIE控制盒,長度為50公分,線路有編織網包覆

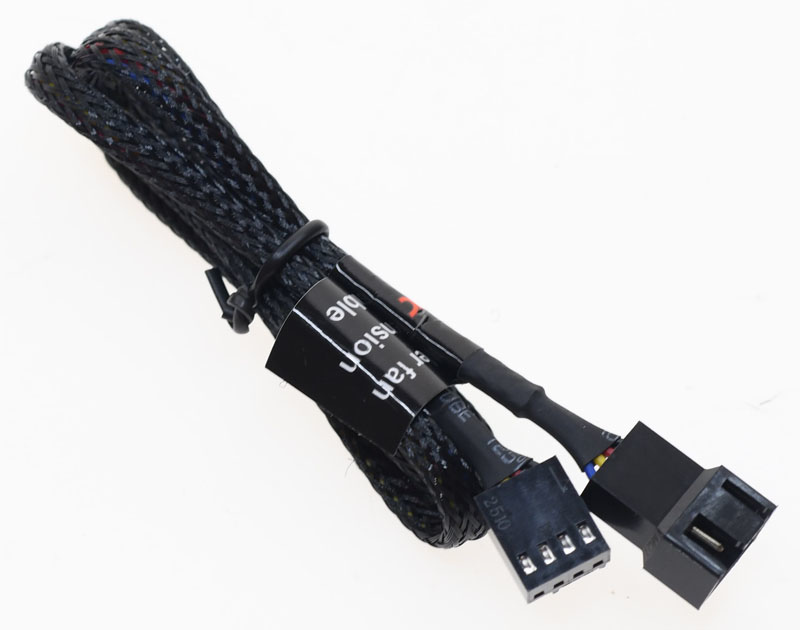

風扇延長線,如果風扇線路長度不夠長,可用此條線路加以延長,長度為50公分,線路有編織網包覆


COOLERGENIE各線組連接完成圖

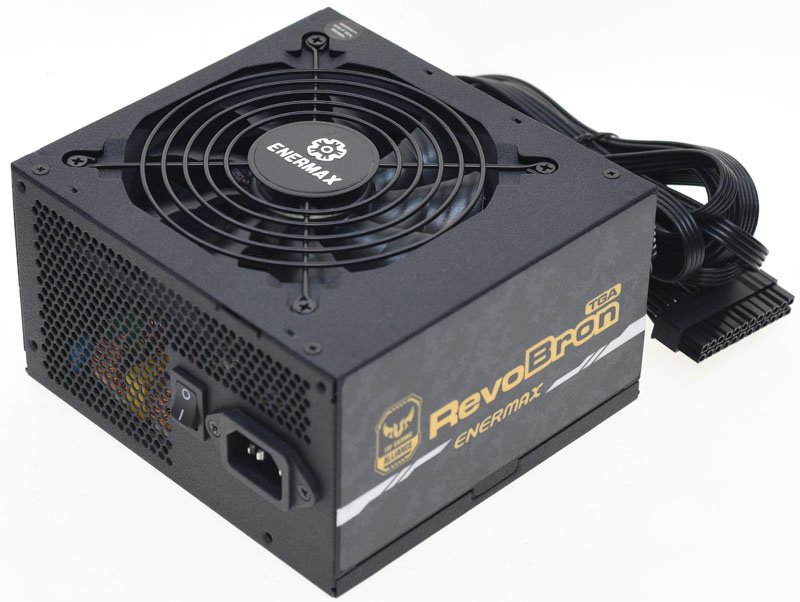

ENERMAX RevoBron 500W TGA(ERB500AWT TR)本體外殼採消光黑烤漆處理

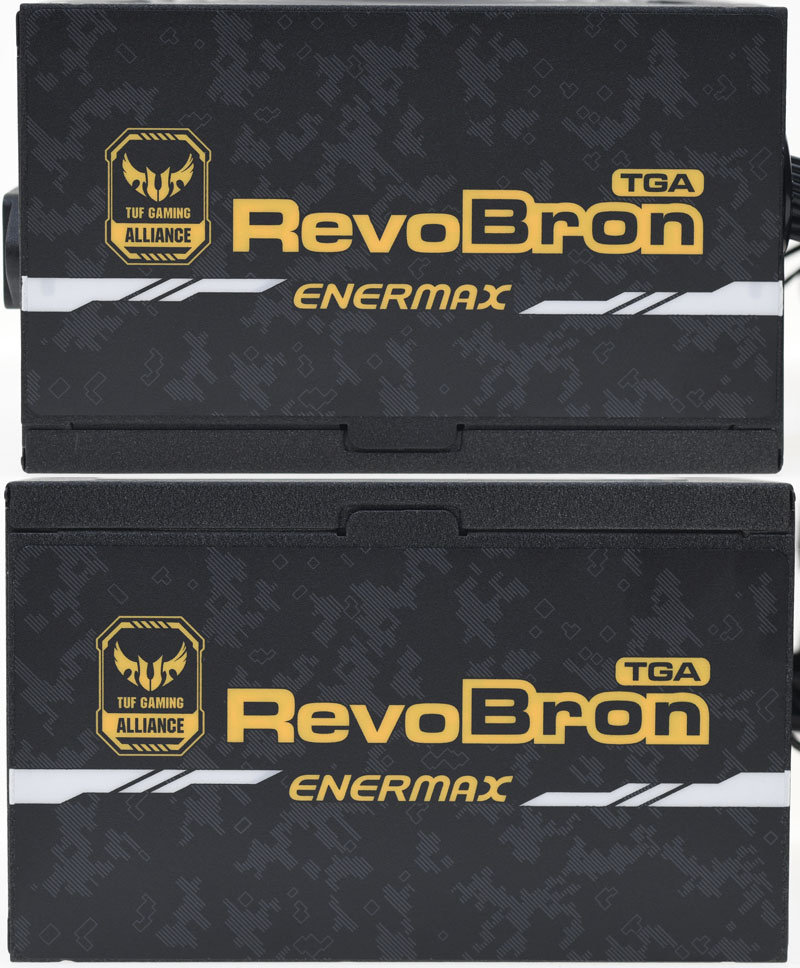

電源外殼兩個側面有裝飾貼紙,數位迷彩花紋上印有ENERMAX、RevoBron、TGA字樣及標誌


風扇護網中央有商標銘牌,護網固定在外側,可自行取下清潔

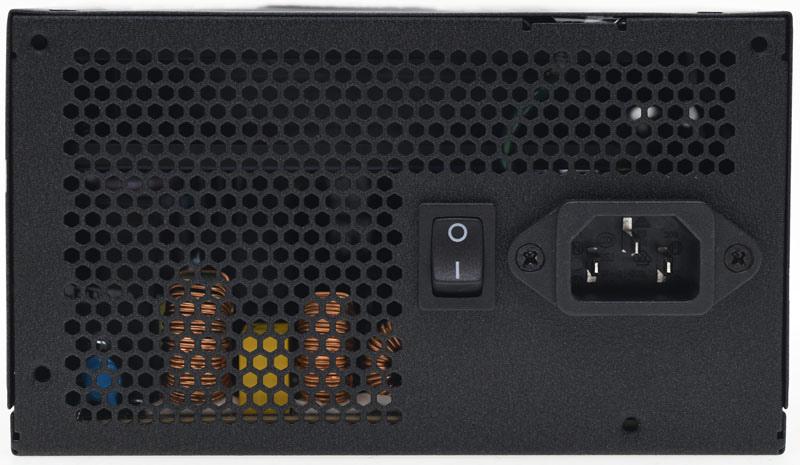

後方六角蜂巢網狀散熱出風口,交流輸入插座及電源總開關設置於此

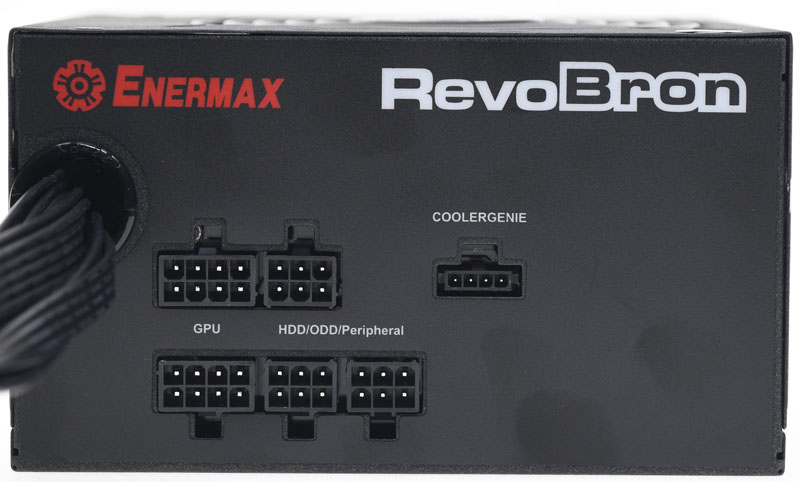

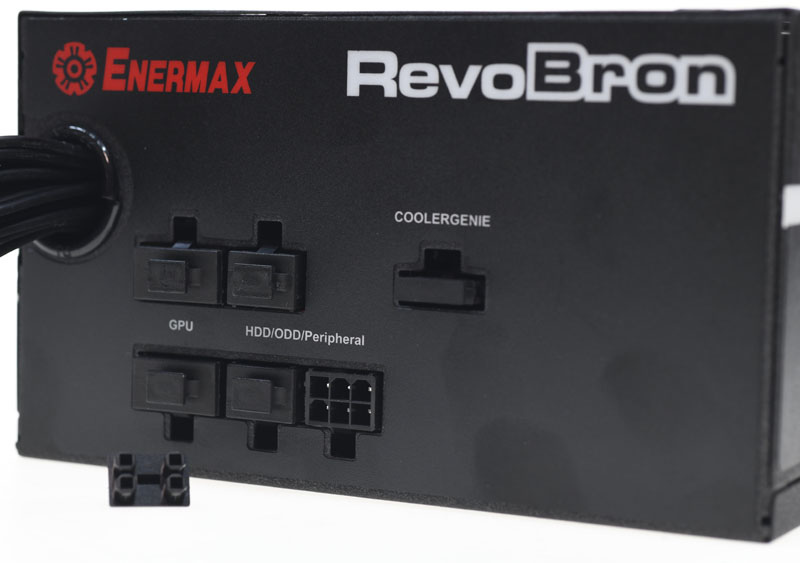

安耐美超靜銅魔TGA特仕版500W採半模組化設計,本體直出ATX24P、CPU12V 4+4P帶狀線路,PCIE及周邊裝置採用模組化插座連接,插座有標示對應裝置種類,此處也印上商標及產品名稱字樣
COOLERGENIE為連接機殼/CPU風扇控制盒的專用插座

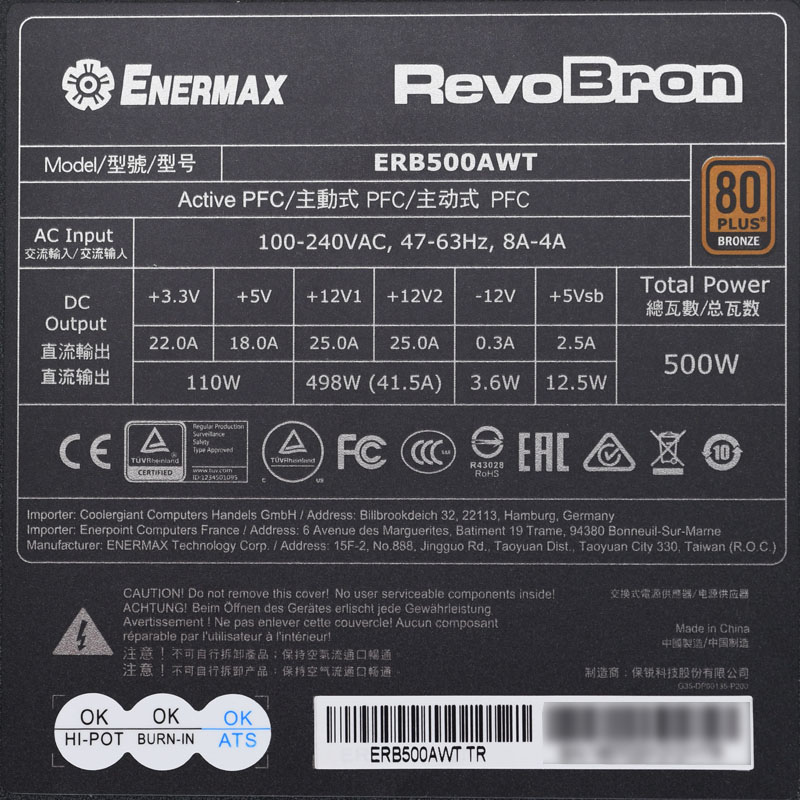

外殼背面的標籤貼紙上印有商標、產品名稱、型號、80PLUS銅牌標誌、輸入/輸出規格、輸出功率、認證標章、警告訊息、產地、製造商
最下方有品管及條碼貼紙黏貼處


隨附六個防塵蓋,可把不使用的插座蓋起來

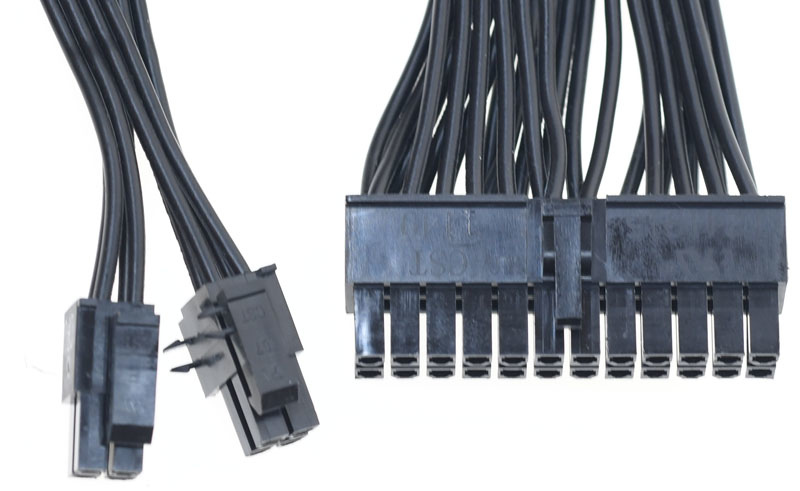

一組ATX24P帶狀直出線路,長度為58公分,採用18AWG線材
一組CPU12V 4+4P帶狀直出線路,長度為71公分,採用18AWG線材

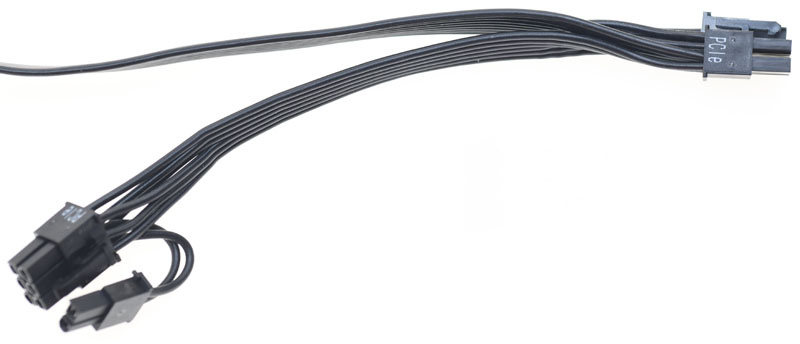

一組PCIE帶狀模組化線路,提供兩個PCIE 6+2P接頭,至第一個接頭長度為50公分,接頭間線路長度為15公分,採用18AWG線材

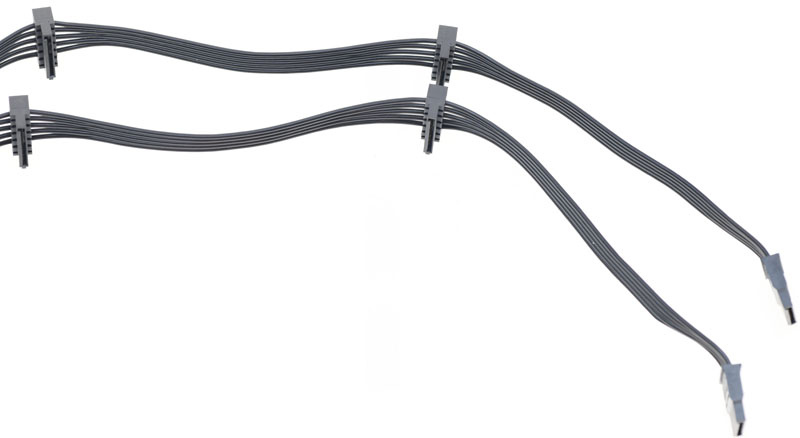

兩組帶狀模組化線路,每組提供兩個直角SATA接頭及一個直式SATA接頭,至第一個接頭長度為44公分,接頭間線路長度為15公分,採用18AWG線材

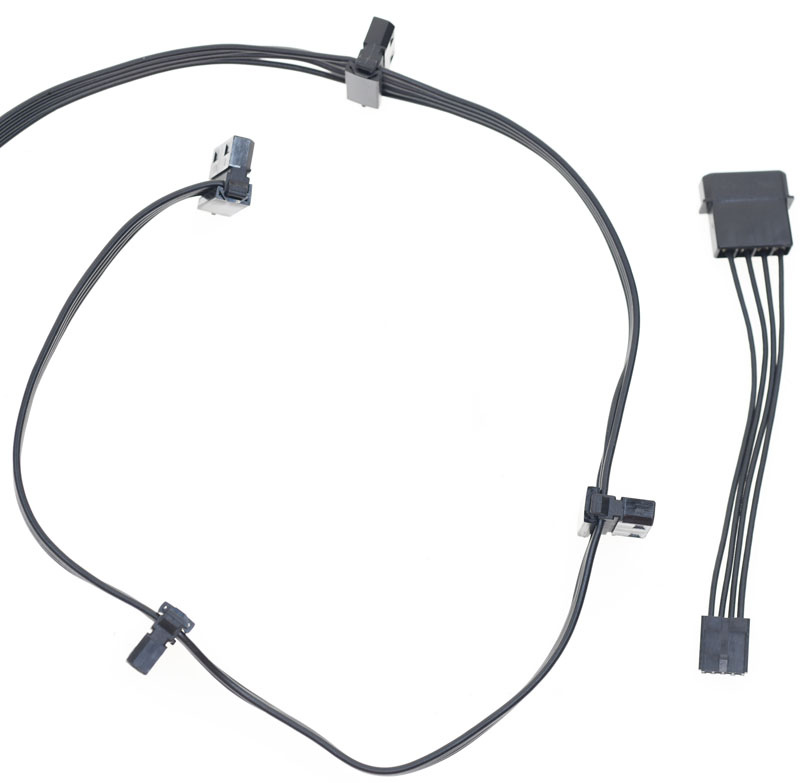

一組帶狀模組化線路,提供四個直角大4P接頭,至第一個接頭長度為45公分,接頭間線路長度為15公分,採用18AWG線材
一組大4P轉小4P轉接線,長度為10公分

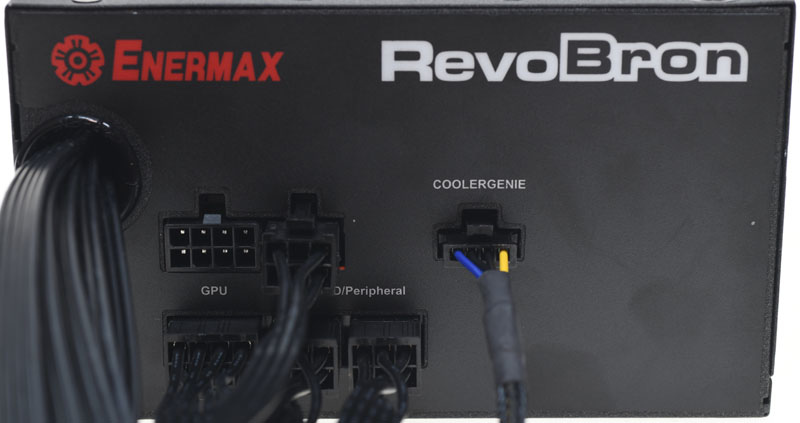

將PCIE/周邊裝置線路插上模組化輸出插座的樣子,還會多一個PCIE模組化插座,12V輸出迴路分配如下:
12V1:ATX24P、CPU12V 4+4P
12V2:PCIE、周邊裝置

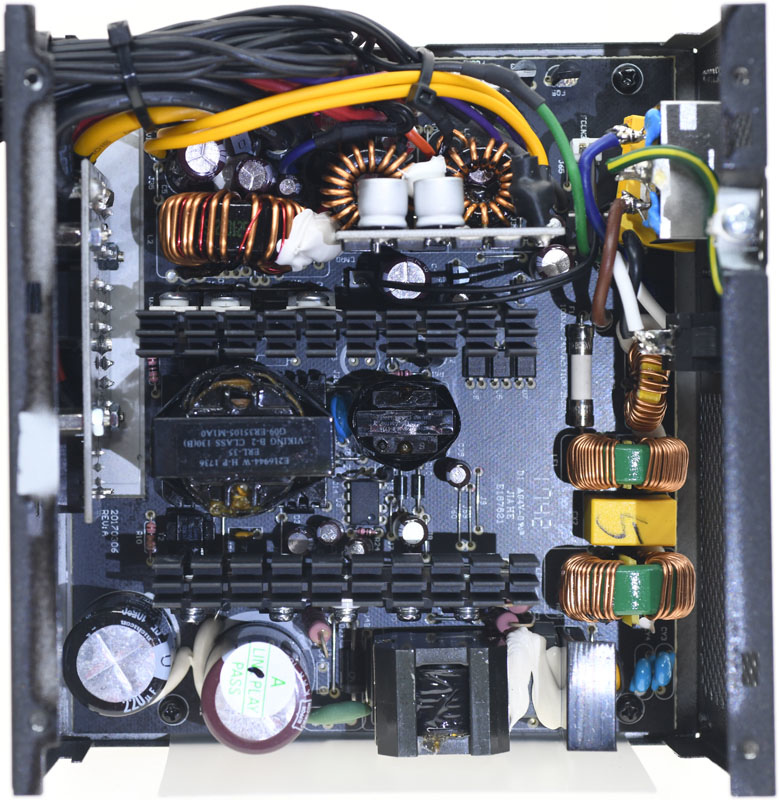

內部結構及使用元件說明簡表


安耐美超靜銅魔TGA特仕版500W由CWT代工,為一次側雙晶順向,二次側12V傳統SBD整流,並使用DC-DC轉換出3.3V及5V

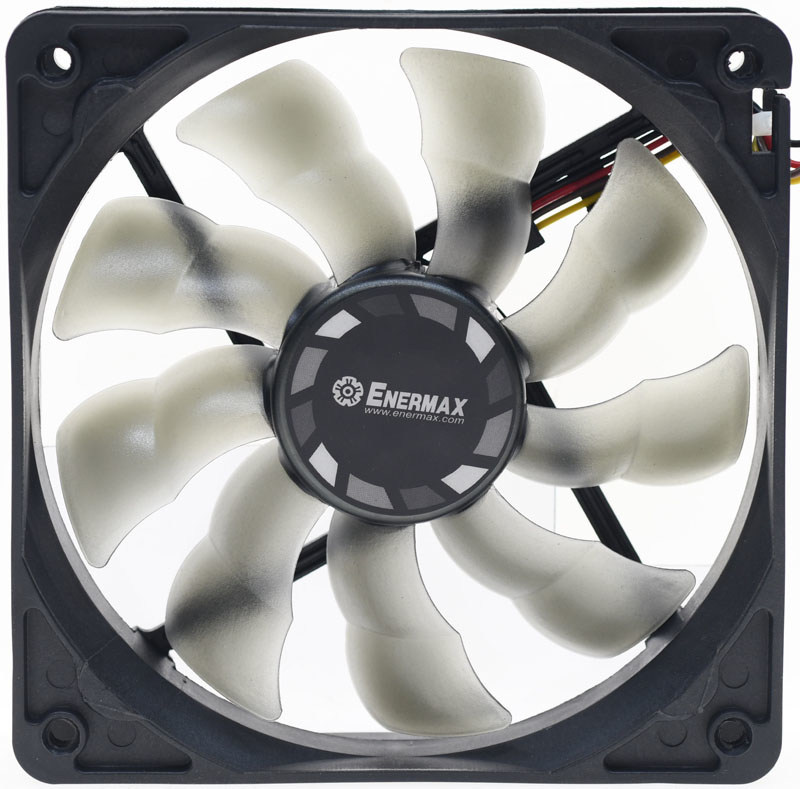

採用ENERMAX自家的半透明蝠翼葉片風扇,中央有商標貼紙
結合DFR逆轉彈塵技術,電源啟動時風扇扇葉會以高轉速逆向運轉約十秒,然後轉為正常方向待機轉速運轉


逆轉彈塵(DFR)動作影片:

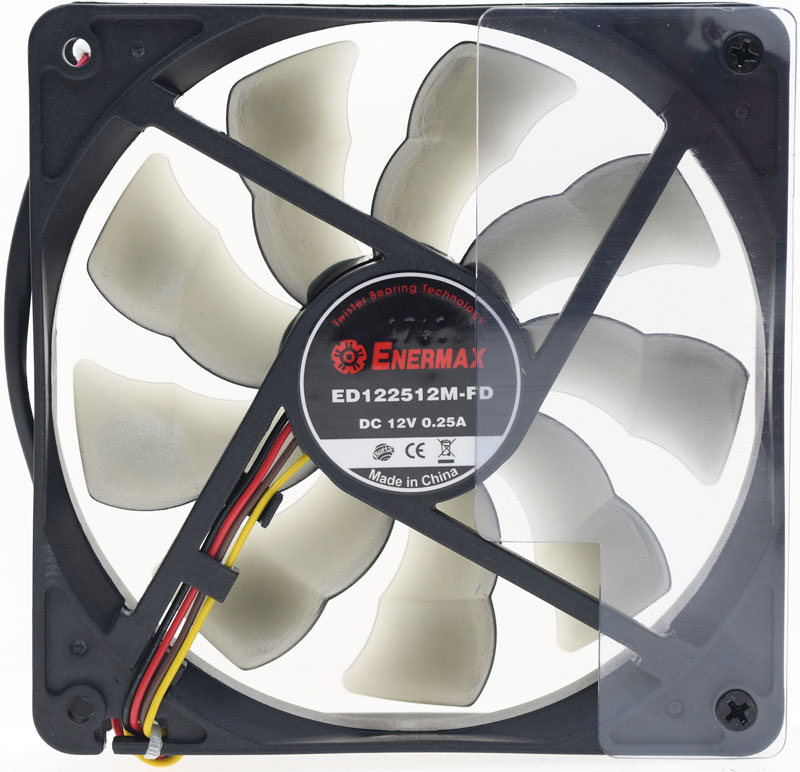

背面貼紙上的型號為ED122512M-FD,是一款採用磁力氣懸軸承(Twister Bearing)的12公分12V/0.25A風扇,下方有設置透明導風片

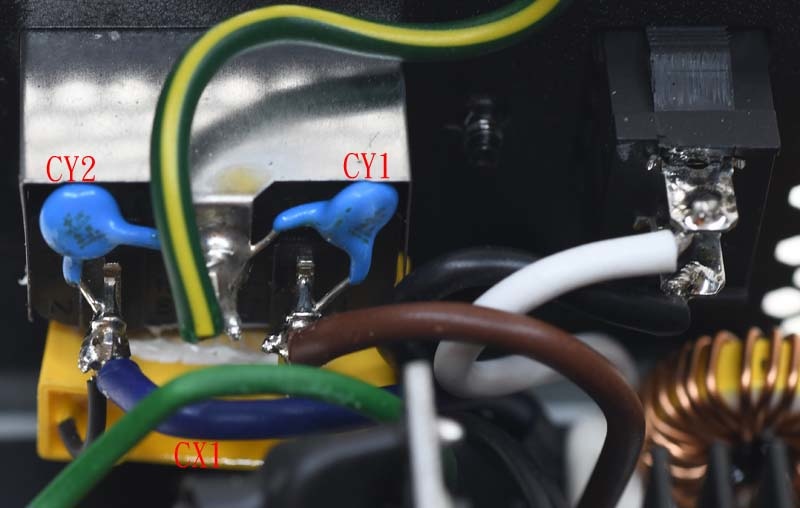

交流輸入插座外部有金屬罩,並加上兩個Y電容與一個X電容,插座與開關的焊點均裸露沒有包覆絕緣套管


交流電源輸入端保險絲採臥式安裝,未包覆絕緣套管

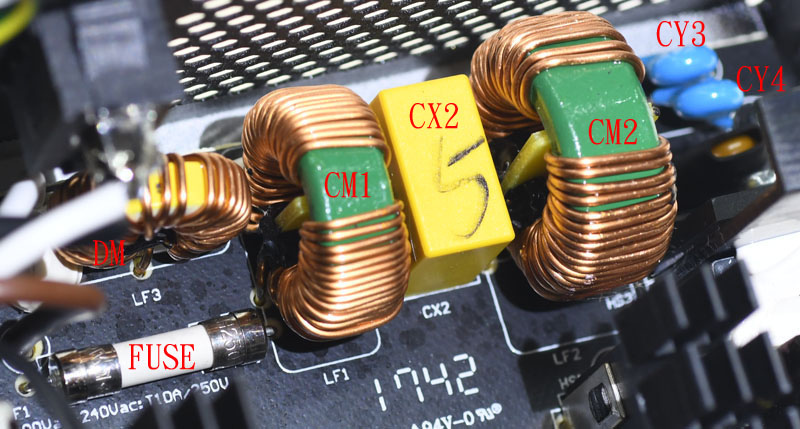

EMI濾波電路有一個X電容,兩個Y電容,兩個共模電感,一個差模電感
在EMI電路的背面,使用了CAPZero系列CAP004DG X電容放電IC,以減少傳統放電電阻產生的功耗


一個突波吸收器安裝在橋式整流前,突波吸收器本體有包覆絕緣套管
橋式整流器安裝在散熱片上,剛好把正面型號擋住

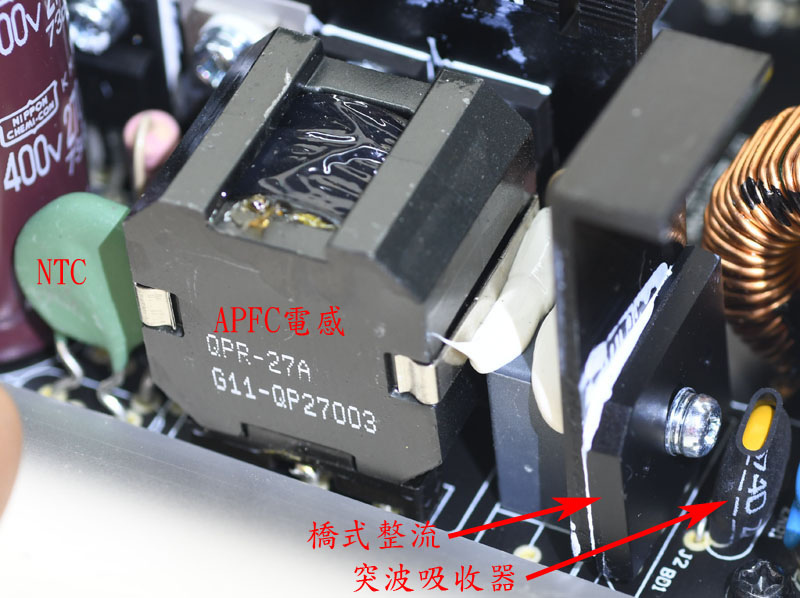

APFC電感採用密閉式磁芯電感,電感左邊綠色圓餅狀元件為抑制通電瞬間湧浪電流的NTC熱敏電阻

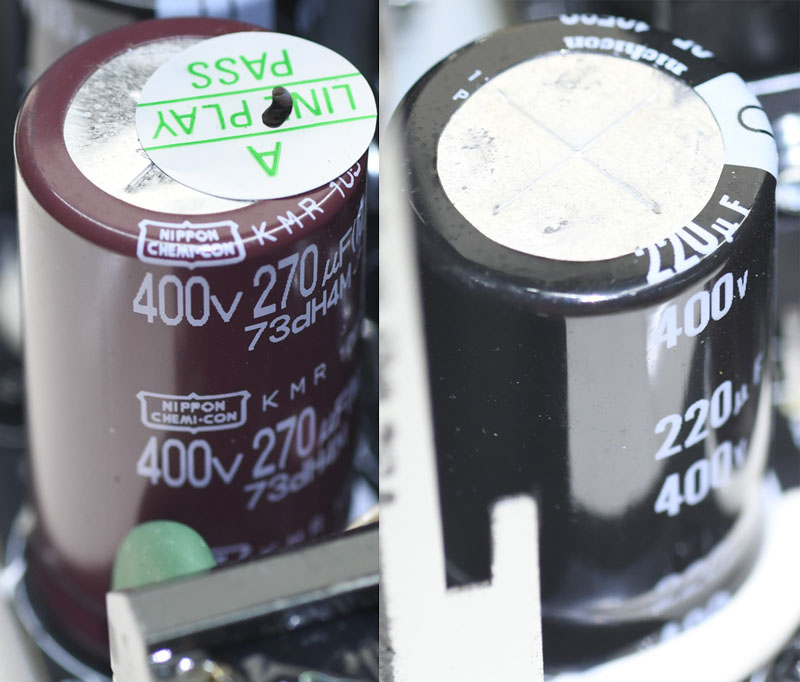

APFC電容採用一顆Nippon Chemi-con KMR系列270µF 400V及一顆Nichicon GG系列220µF 400V並聯組成

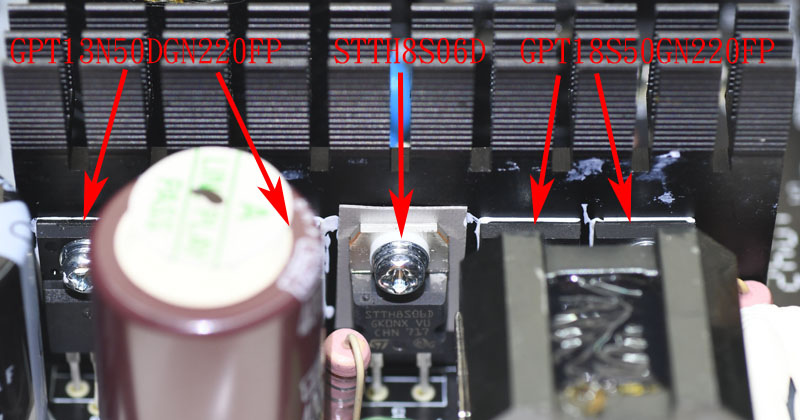

APFC及一次側功率元件裝設在同一個散熱片上,MOSFET採絕緣封裝,可避免使用一段時間後因灰塵與溼氣累積導致可能發生的異常狀況,APFC功率元件採用兩顆冠順微電子GP18S50GN220FP POWER MOSFET(右側)及一顆ST STTH8S06D二極體(中間),一次側功率元件使用兩顆冠順微電子GPT13N50DGN220FP POWER MOSFET(左側)
一次側的控制IC設於主電路板背面,採用CM6800TX為PFC+PWM整合式控制器及CM03X為PFC節能控制器

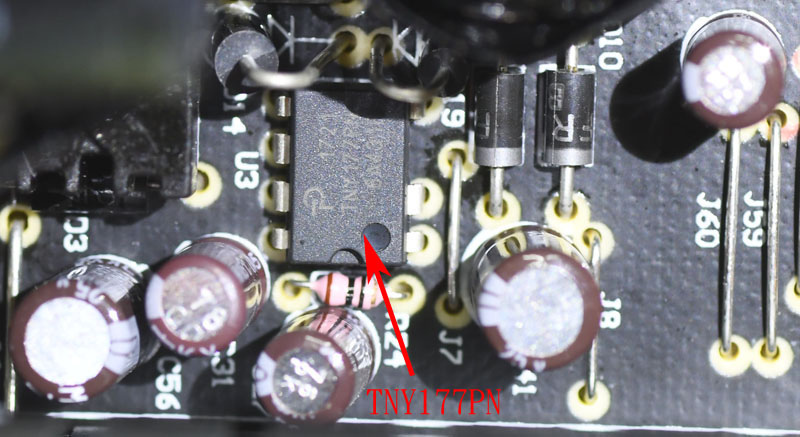

輔助電源電路一次側整合式電源IC,為Power Integrations的TinySwitch-LT系列TNY177PN整合式電源IC

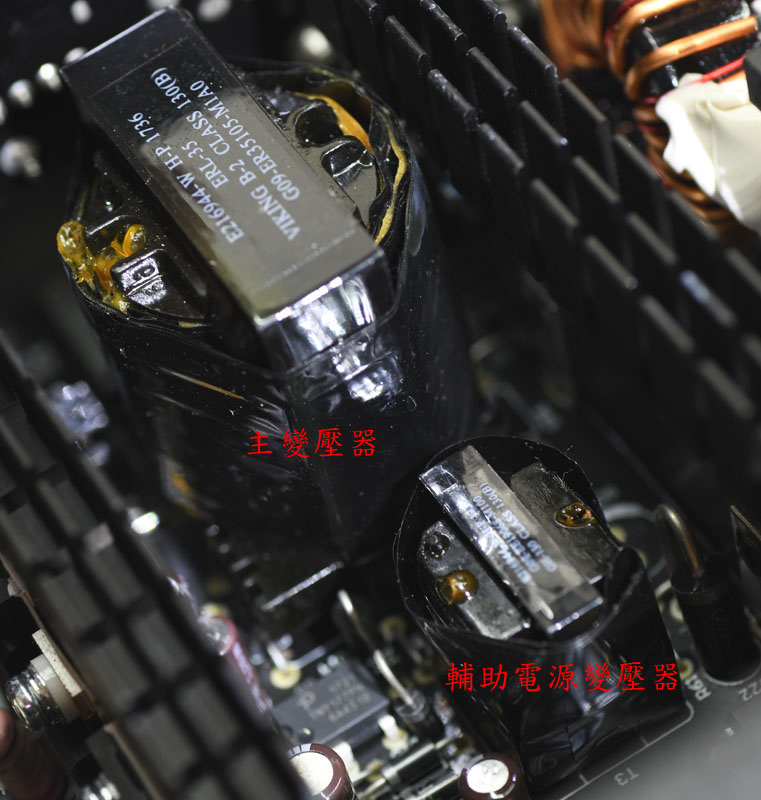

主變壓器及5VSB輔助電源變壓器均以黑色聚酯薄膜膠帶包覆

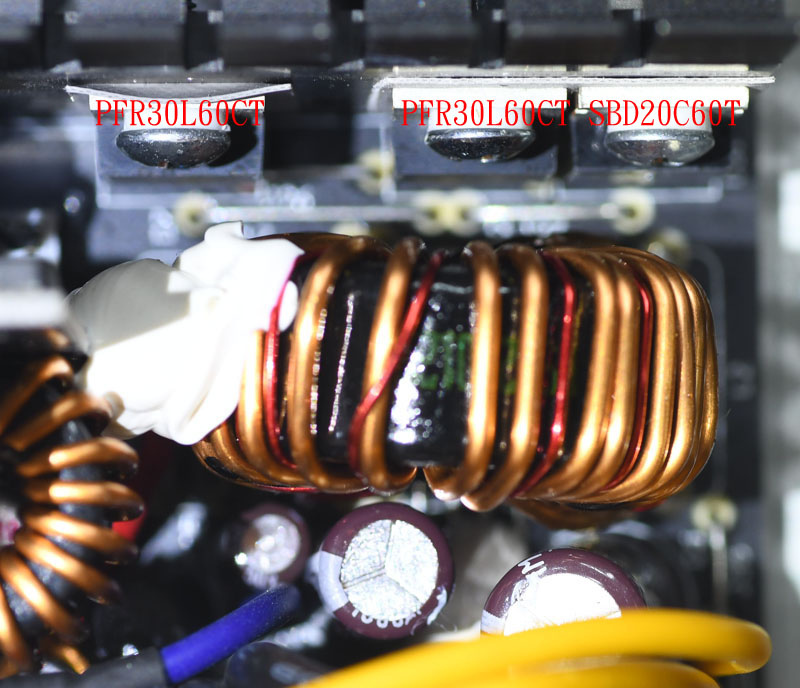

12V二次側整流電路為一顆士蘭微電子SBD20C60T二極體及兩顆節能元件PFR30L60CT二極體所組成,12V輸出環形電感同時也具備產生-12V的功能,電感旁邊有12V輸出濾波用Nippon Chemi-con電解電容

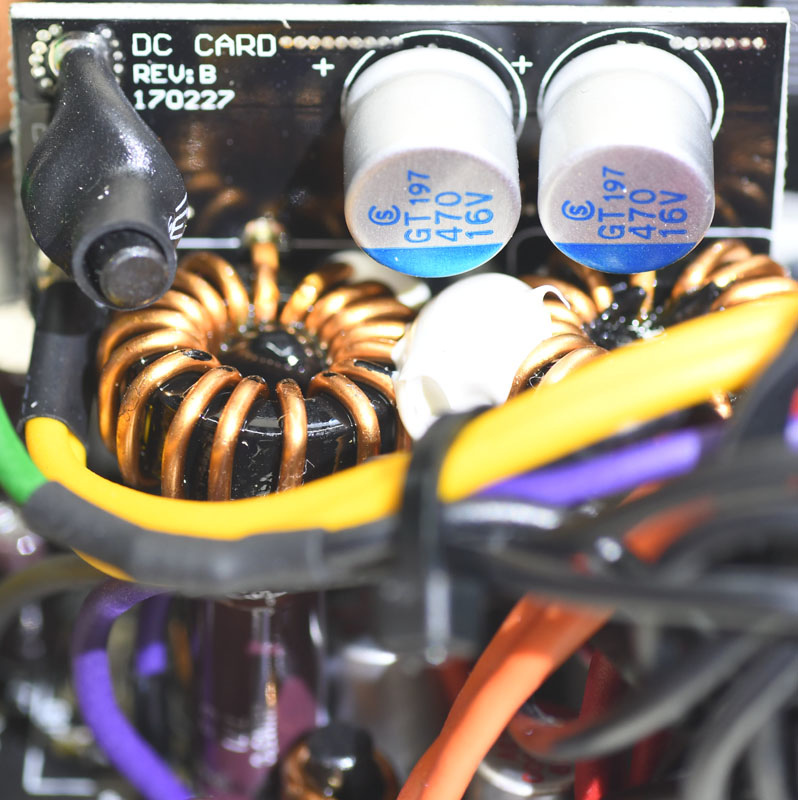

3.3V/5V使用DC-DC子卡經12V轉換而來,子卡12V輸入直接從旁邊用黃色線組拉過來,上面有兩顆輸入濾波用台系Elite(金山)固態電容

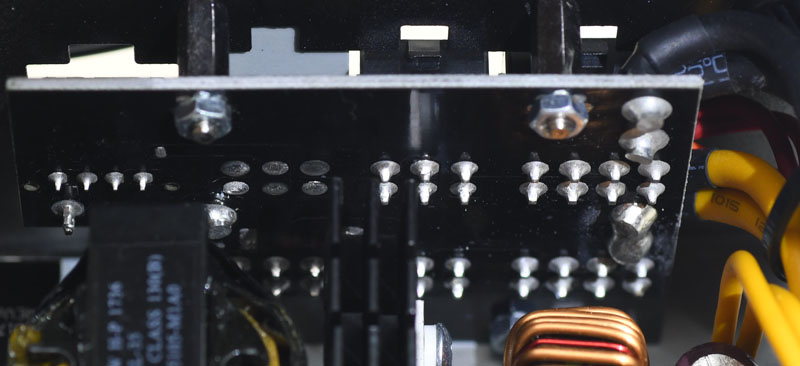

DC-DC子卡背面上方有四顆QM3006D MOSFET,兩顆為5V同步降壓電路用,兩顆為3.3V同步降壓電路用
DC-DC子卡背面下方有APW7159C雙通道同步降壓控制器,負責整個DC-DC子卡控制


3.3V/5V輸出端的台系APAQ(鈺邦)固態電容


SITRONIX ST9S429-PG14提供電源管理功能,監控輸出電壓及電流,提供輸出短路保護,產生PG信號並接受PS-ON控制

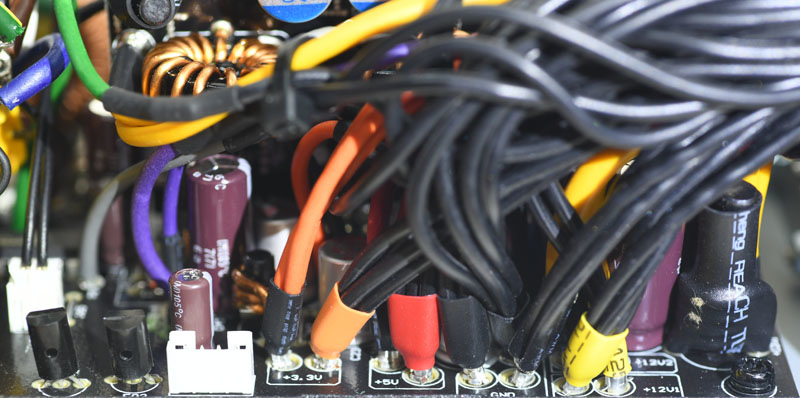

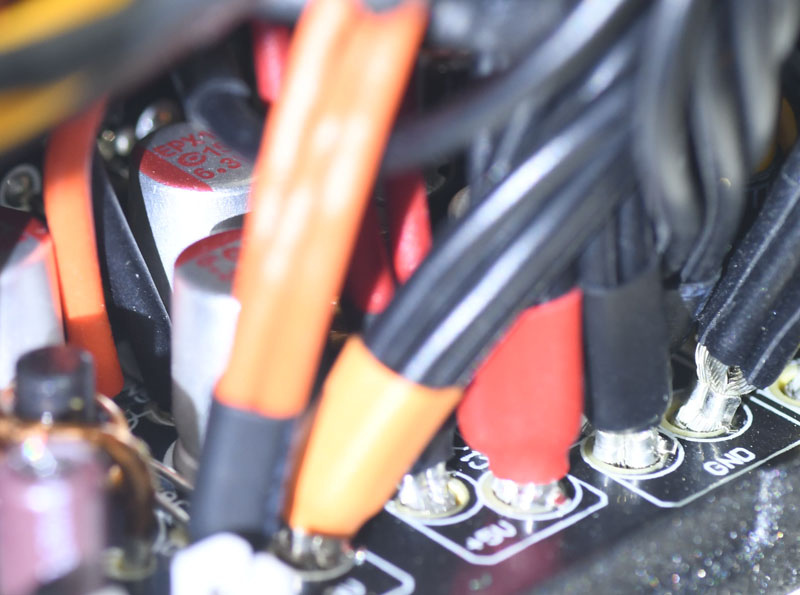

主電路板輸出端線組焊接處,黑色線組尾端依照輸出電壓包覆不同顏色套管


模組化插座板後方未設置絕緣膠片



接下來就是上機測試

測試文閱讀方式請參照此篇:電源測試文閱讀小指南

依照80PLUS認證測試電流設定,ENERMAX RevoBron 500W TGA(ERB500AWT TR)於20%/50%/100%下效率分別為86.67%/87.46%/83.32%,符合80PLUS銅牌認證要求20%輸出82%效率、50%輸出85%效率、100%輸出82%效率
從電源本體及線組插頭處測試的電壓差異,會對效率產生0.05%至0.58%左右的影響

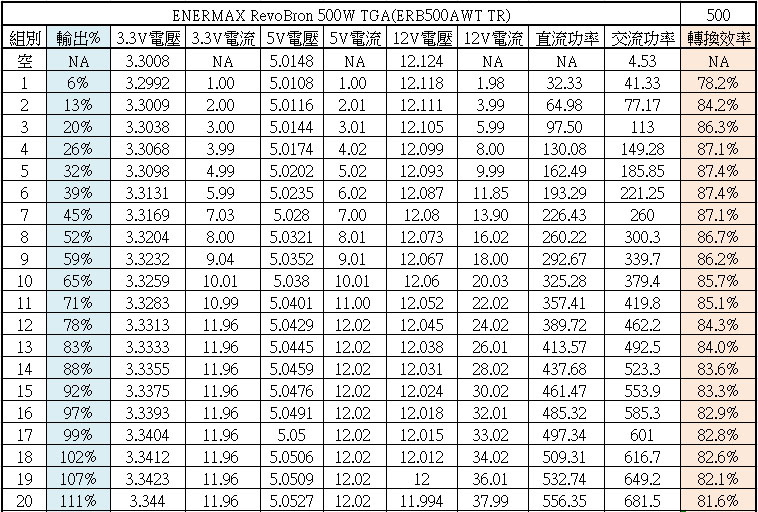

3.3V/5V/12V綜合輸出下各段轉換效率表,於輸出78%時3.3V/5V達到電源供應器標示最大總和功率限制,所以3.3V/5V電流達12A以後就不再往上加

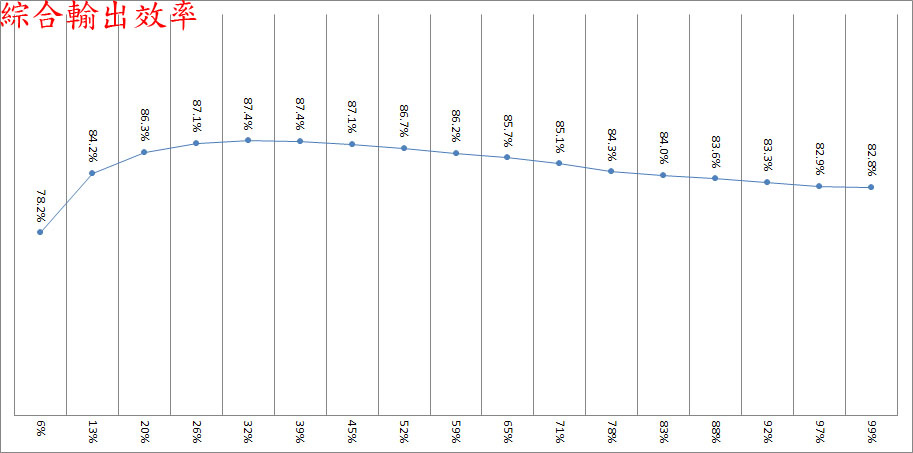

綜合輸出各百分比下轉換效率折線圖(橫軸:輸出百分比、縱軸:轉換效率)

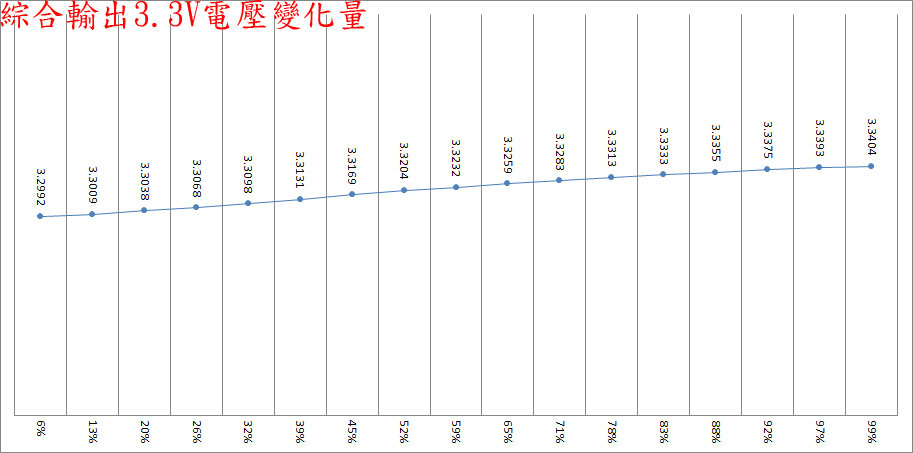

綜合輸出6%至99%之間3.3V輸出電壓變化為41.2mV

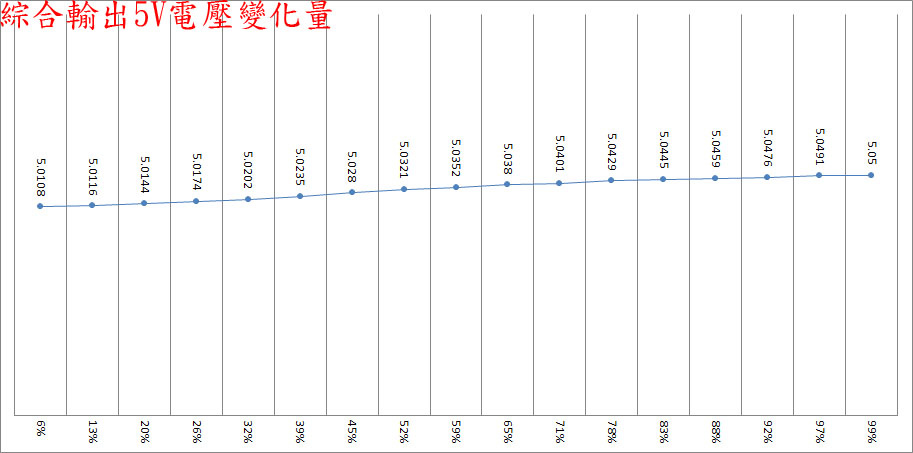

綜合輸出6%至99%之間5V輸出電壓變化為39.2mV

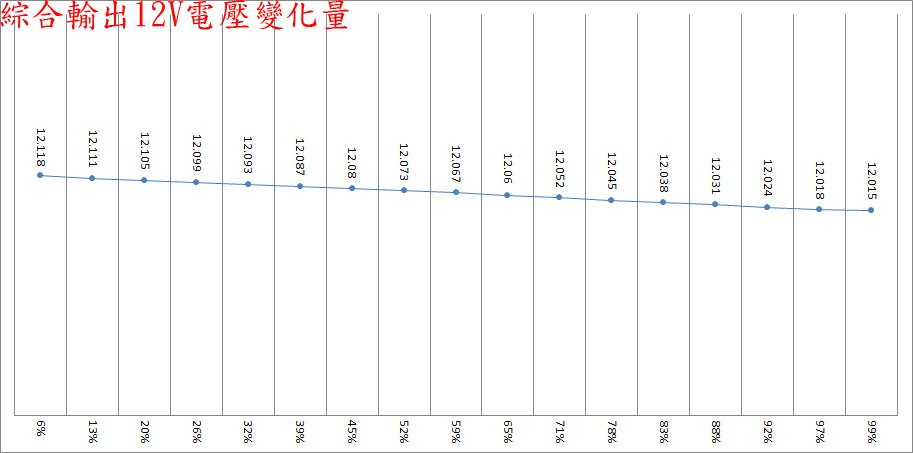

綜合輸出6%至99%之間12V輸出電壓變化為103mV

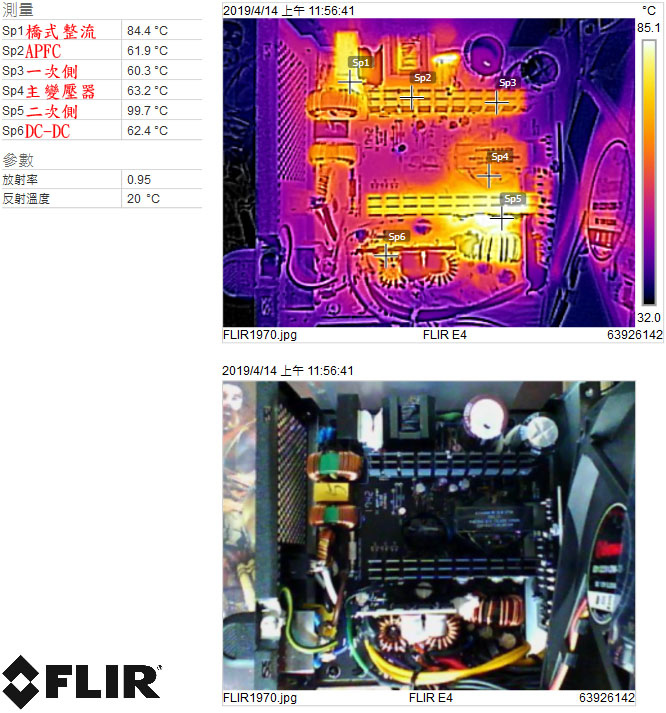

綜合效率測試結束時於輸出99%下電源供應器內部紅外線熱影像圖,最高溫處為二次側99.7℃,第二高溫處為橋式整流84.4℃,主變壓器63.2℃,3.3V/5V DC-DC區62.4℃,APFC區61.9℃,一次側60.3℃

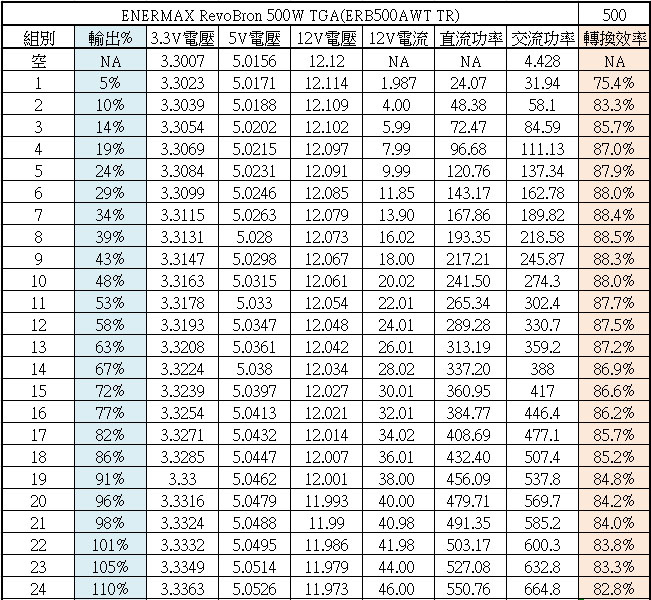

純12V輸出下各段轉換效率表,這時僅對12V進行負載測試,3.3V/5V維持空載


純12V輸出各百分比下轉換效率折線圖(橫軸:輸出百分比、縱軸:轉換效率)

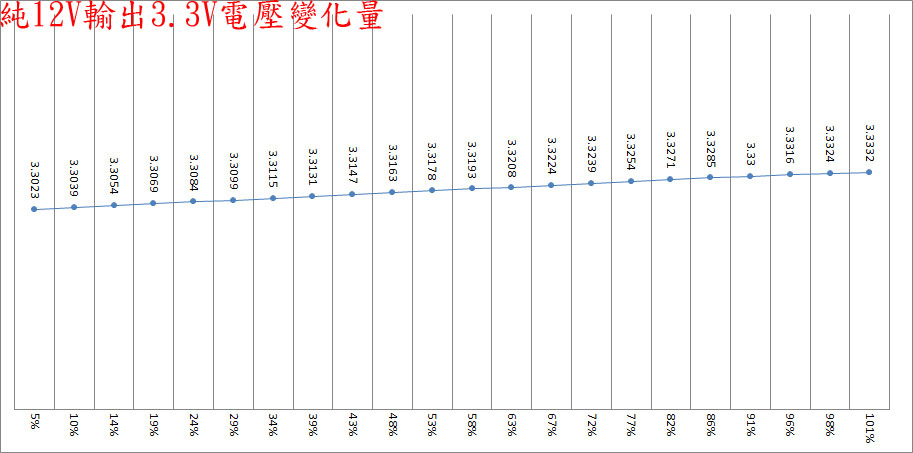

純12V輸出5%至101%之間3.3V輸出電壓變化為30.9mV

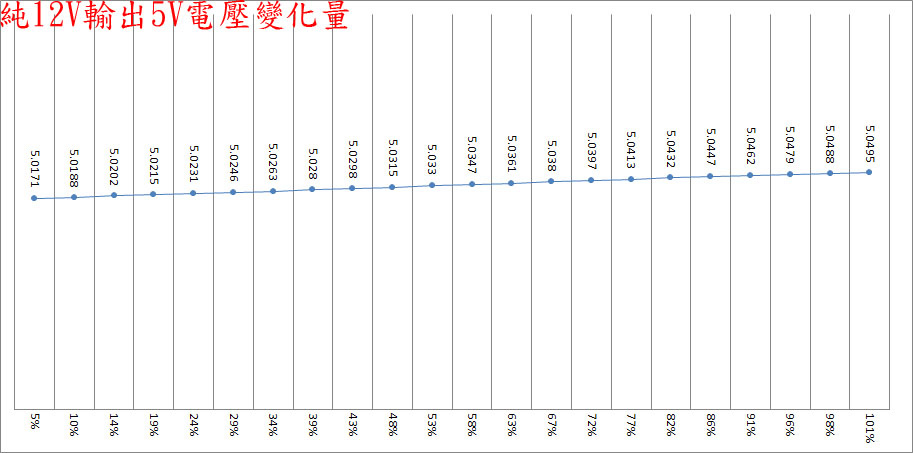

純12V輸出5%至101%之間5V輸出電壓變化為32.4mV

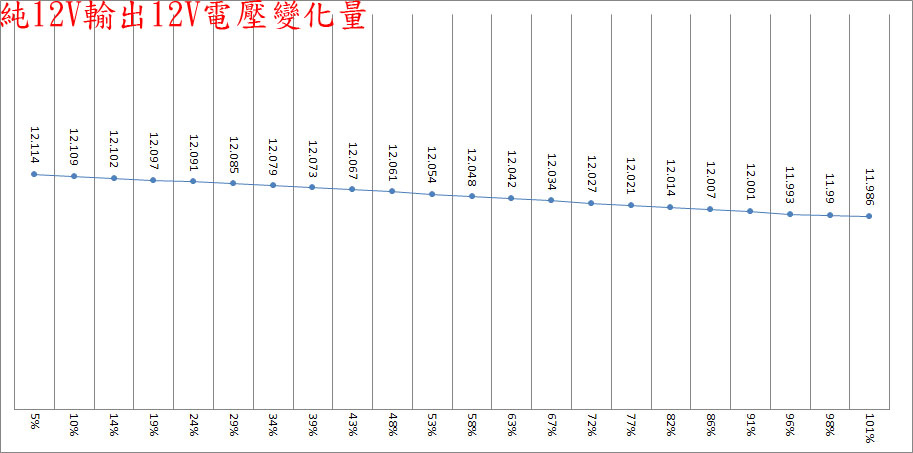

純12V輸出5%至101%之間12V輸出電壓變化為128mV

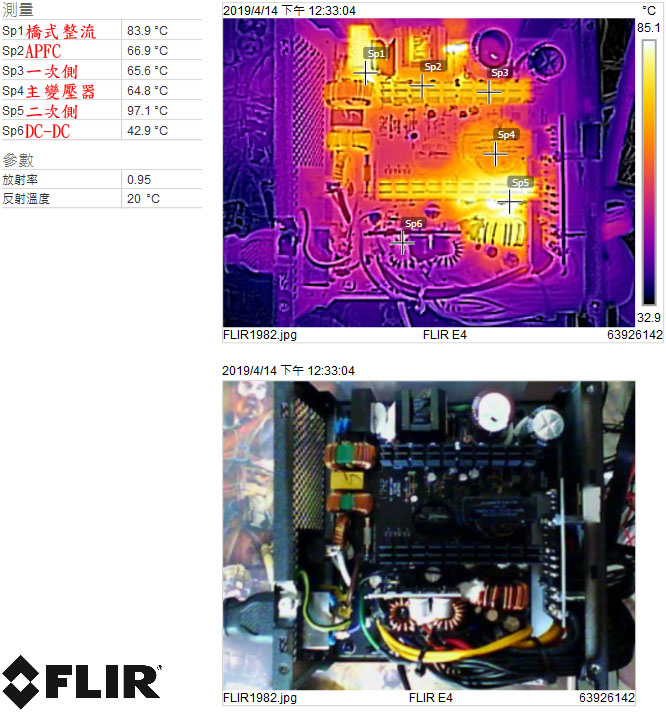

純12V效率測試結束時於輸出101%下電源供應器內部紅外線熱影像圖,最高溫處為二次側97.1℃,第二高溫處為橋式整流83.9℃,APFC區66.9℃,一次側65.6℃,主變壓器64.8℃,3.3V/5V DC-DC區42.9℃

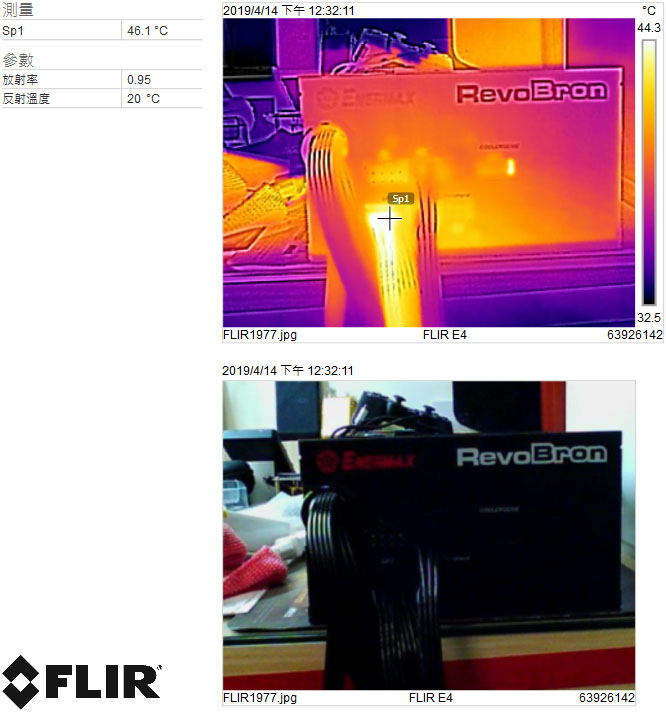

純12V效率測試結束時於輸出101%下電源供應器模組化插座紅外線熱影像圖,PCIE插座溫度為46.1℃


CH1黃色波型為動態負載電流變化波型,CH2藍色波形為12V電壓波型,CH3紫色波型為5V電壓波型,CH4綠色波型為3.3V電壓波型

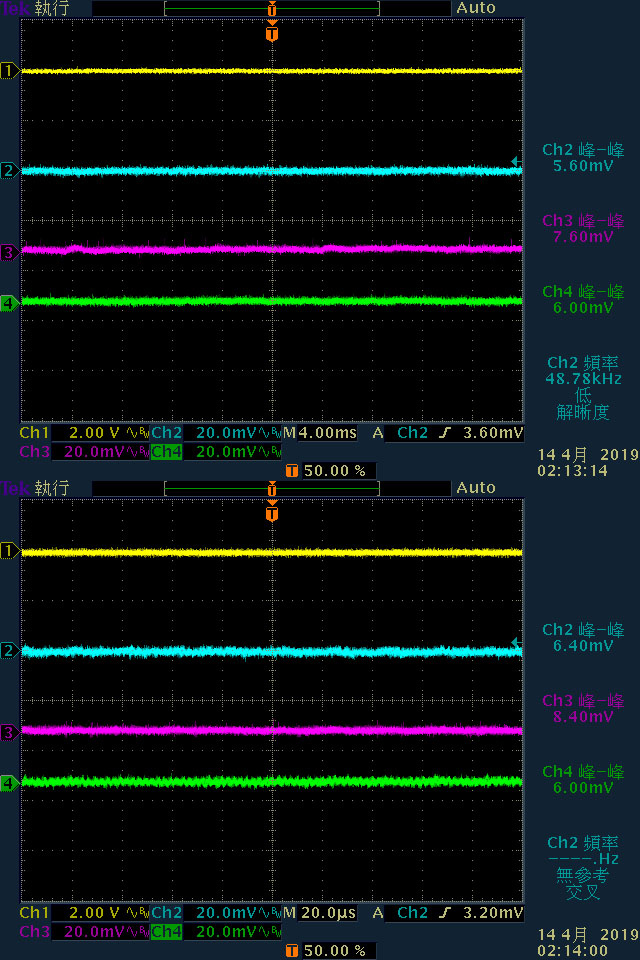

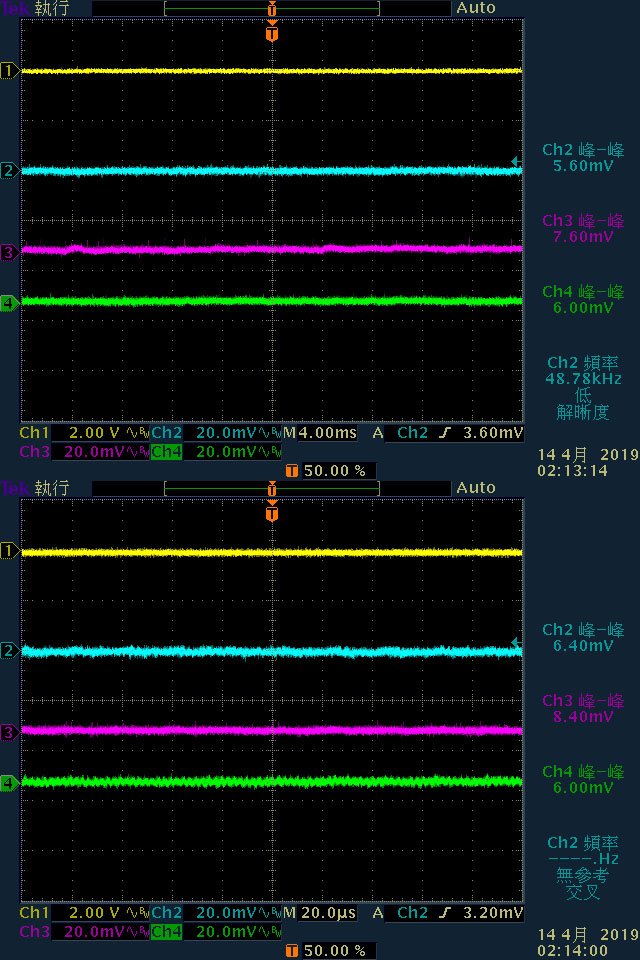

空載下12V/5V/3.3V低頻及高頻漣波如下圖,各路無明顯異常漣波

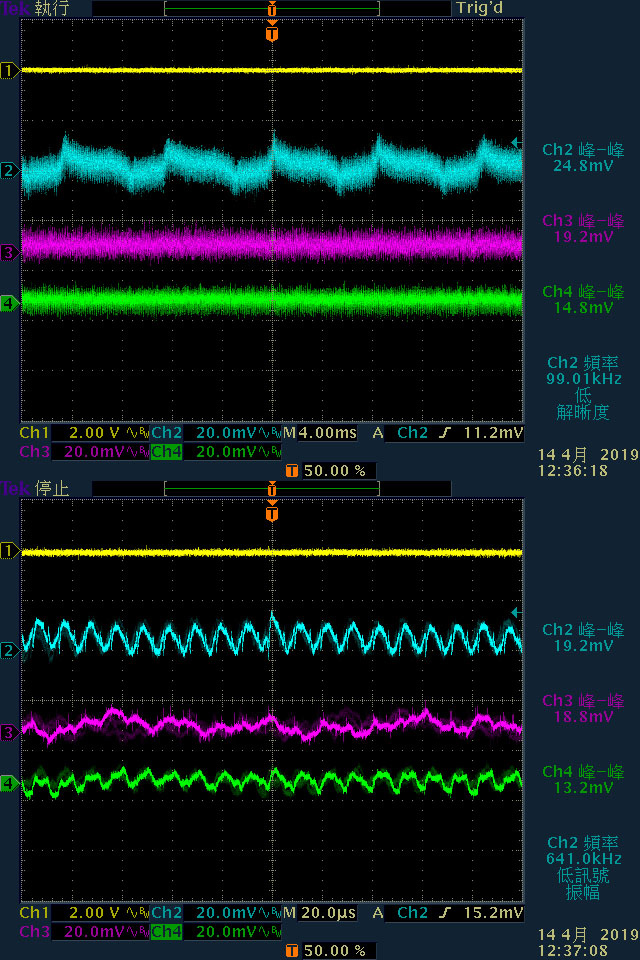

於3.3V/12A、5V/12A、12V/33A靜態負載輸出下,12V/5V/3.3V各路低頻漣波分別為24.8mV/19.2mV/14.8mV,高頻漣波分別為19.2mV/18.8mV/13.2mV

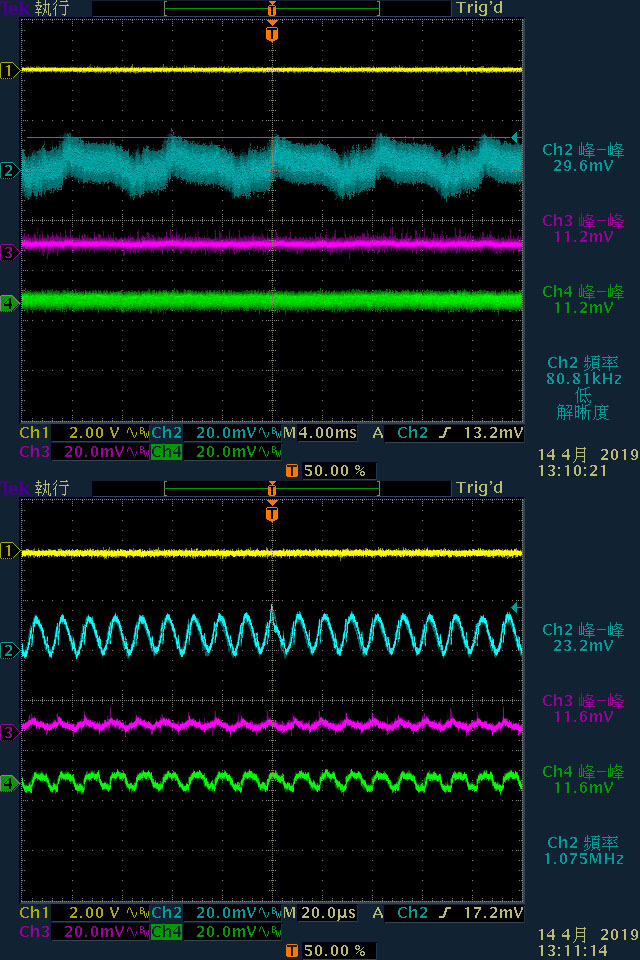

於12V/42A靜態負載輸出下,12V/5V/3.3V各路低頻漣波分別為29.6mV/11.2mV/11.2mV,高頻漣波分別為23.2mV/11.6mV/11.6mV


3.3V啟動動態負載,最大變動幅度394mV,同時造成5V產生56mV、12V產生124mV的變動,3.3V電壓變動高峰處維持時間在250微秒左右

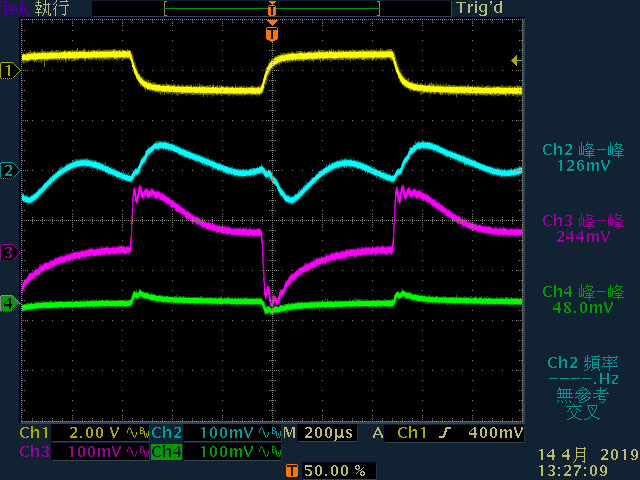

5V啟動動態負載,最大變動幅度為244mV,同時造成3.3V產生48mV、12V產生126mV的變動,5V電壓變動高峰處維持時間在400微秒左右

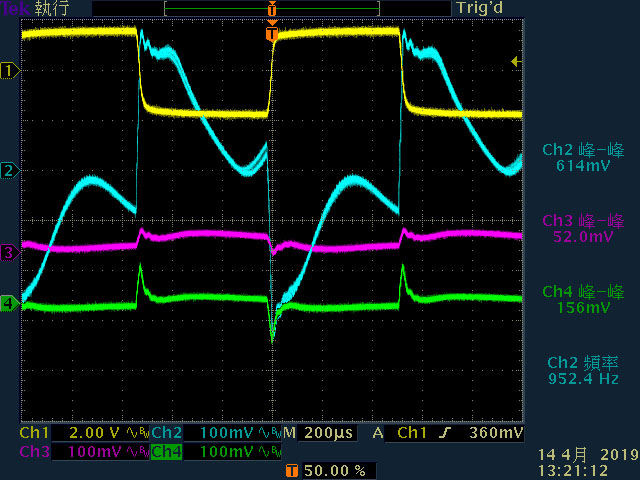

12V啟動動態負載,最大變動幅度為614mV,同時造成3.3V產生156mV、5V產生52mV的變動



本體及內部結構心得小結:
1.包裝內附贈COOLERGENIE風扇控制盒及三顆金彩蝠RGB風扇,一次搞定電源、散熱、RGB。COOLERGENIE具備三種無風扇控制模式,延遲運轉機能可在關機後讓風扇持續運轉40-60秒以排除殘餘熱量
2.風扇具備逆轉彈塵機能,開機十秒內以較高轉速逆向運轉,之後恢復正常方向運轉
3.半模組設計,採帶狀線路及18AWG線材規格。大4P接頭採直角接頭,並隨附一條大4P轉小4P線
4.突波吸收器有包覆絕緣套管,交流輸入插座/電源總開關的焊點及輸入保險絲均未包覆絕緣套管
5.使用放電IC對X電容進行放電,一次側雙晶順向及二次側SBD整流輸出12V,並由DC-DC轉換3.3V/5V
6.橋式整流有加裝散熱片,APFC/一次側功率元件集中在同一片散熱片上,二次側SBD亦有獨立散熱片
7.採用黑色電路板,正面大型元件使用固定膠,變壓器包覆聚酯薄膜膠帶,一次側Power MOSFET採用全絕緣封裝,可避免灰塵濕氣累積而發生對散熱片漏電的情形
8.電解電容採用全日系,符合”全面使用日系105°C電解電容”的標示,固態電容則採用鈺邦/金山等台系品牌

各項測試結果簡單總結:
依照80PLUS認證測試電流設定,安耐美超靜銅魔TGA特仕版500W於20%/50%/100%下效率分別為86.67%/87.46%/83.32%,符合80PLUS銅牌認證要求20%輸出82%效率、50%輸出85%效率、100%輸出82%效率

從內部紅外線熱影像圖來看,無論是綜合輸出還是純12V輸出,二次側都有最高的溫度,另外橋式整流也有明顯溫度

輸出漣波測試,電源供應器空載輸出漣波正常,於3.3V/12A、5V/12A、12V/33A靜態負載輸出下,12V/5V/3.3V各路低頻漣波分別為24.8mV/19.2mV/14.8mV;於12V/42A靜態負載輸出下,12V/5V/3.3V各路低頻漣波分別為29.6mV/11.2mV/11.2mV

動態負載測試,12V有比較大的變動幅度614mV,3.3V/5V的變動幅度分別為394mV/244mV,3.3V/5V電壓變動高峰處維持時間在250微秒/400微秒左右

報告完畢,謝謝收看
