感謝網友出借測試,此chargeasap Flash 2.0為國外集資版本

產品規格:
型號:FLA201G
電池容量;20000mAh 3.7V/74Wh
輸入:USB-C 5-20V,最大5A 100W
100W USB-C輸出(使用5A線材):5V/3A、9V/3A、12V/3A、15V/3A、20V/5A、PPS 3.3-6V/5A、PPS 3.3-15V/3A,最大100W
100W USB-C輸出(使用3A線材):5V/3A、9V/3A、12V/3A、15V/3A、20V/3A、PPS 3.3-6V/3A、PPS 3.3-15V/3A,最大60W
60W USB-C輸出:5V/3A、9V/3A、12V/3A、15V/3A、20V/3A,最大60W
USB-A1輸出:5V/4.5A、9V/2A、12V/1.5A、10V/4A
USB-A2輸出:5V/4.5A、9V/2A、12V/1.5A、10V/4A
雙線圈無線充電盤:10W無線快充與Apple Watch用2.5W無線充電,9V/1.1A、5V/1.5A
運作溫度:攝氏-10至60度
尺寸:150x84x27mm
重量:513克

▼外盒正面,左上有商標,右上有支援PD100W/高通快充技術字樣,中間有產品外觀/產品名稱,下面有特色圖示


▼外盒背面,有USB-C/USB-A輸出埠支援協議、本體/無線充電盤介紹、特色說明、產品規格


▼外盒側面有FLASH字樣


▼外盒底部說明請認明chargeasap才是amazon上唯一的認證銷售管道,若不是由chargeasap購入,將會影響保固與客戶服務,右側有產品條碼及產地


▼包裝內容,有保證卡、使用說明書、Flash 2.0行動電源本體


▼正面上方長條鏡面區域中央有電量顯示用白光LED七段顯示器,中央無線充電盤的盤面為玻璃製


▼右側面頂部有電源開關


▼電源啟動時電源開關會發出微微的呼吸狀閃動白光


▼頂部鏡面裝飾面板由右至左分別是100W USB-C輸入/輸出埠、USB-A1埠、USB-A2埠、60W USB-C輸出埠,底部鏡面裝飾面板有商標、產品名稱、輸入/輸出規格、認證標章


▼本體尺寸為150x84.2x27.7mm


▼本體重量為513克


▼如果要拆卸,要先移除底部鏡面裝飾面板,然後會看到一片鎖六個螺絲的金屬板,將金屬板螺絲鬆開,就可取下金屬板

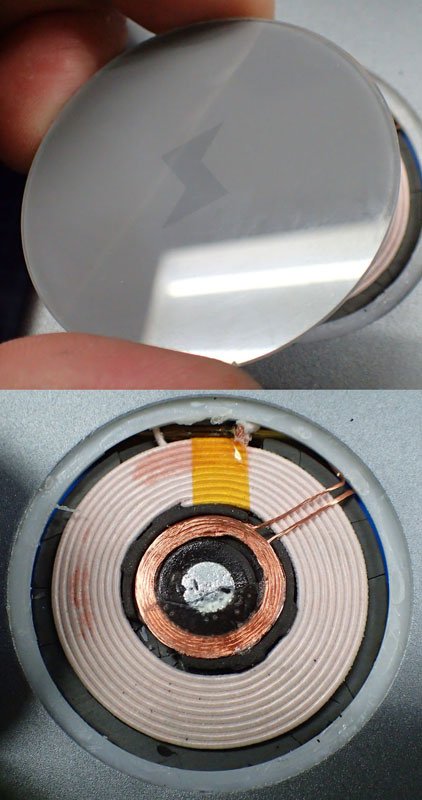

▼小心取下正面的玻璃製無線充電盤盤面


▼然後就可將內部抽屜式結構從正上方抽出來


▼抽屜式結構正面,中間為無線充電盤,上面有電量顯示用白光LED七段顯示器


▼抽屜式結構背面下方為四顆圓筒狀電池芯

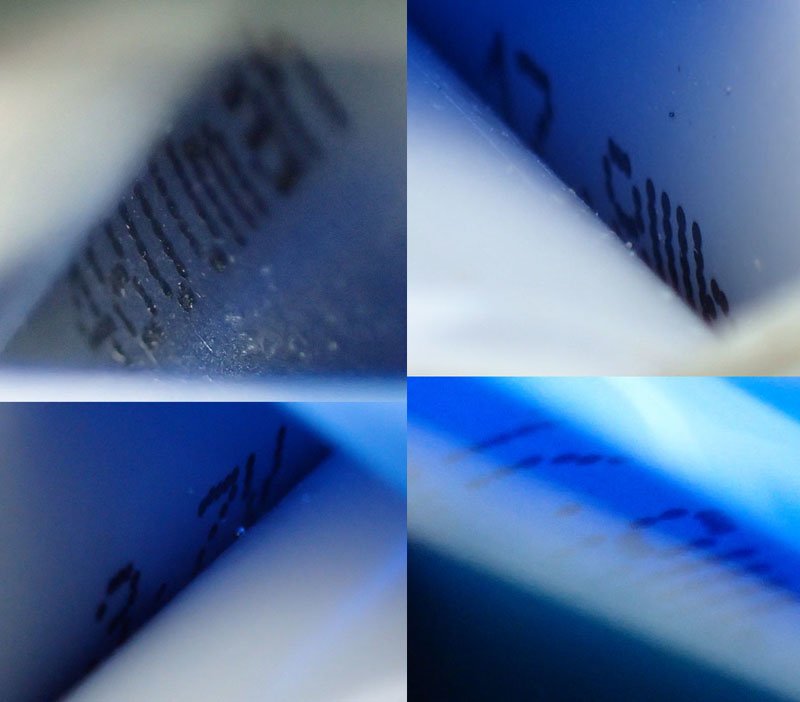

▼因為電池芯被熱縮膜包住,只能從有限空間看到部分電池字樣,這個字樣標註電池容量為4800mAh,標稱電壓為3.7V,電量為17.8Wh,所以四顆串聯組合其實是4800mAh 14.8V(或是19200mAh 3.7V),71.2Wh電池,與包裝外盒標註搭載20000mAh 74Wh的電池有所出入


▼電池長度為70.8mm,電池直徑為21.5mm,表示此為21700規格電池


▼電池串聯方式是先在正負極上點焊鎳片,然後將鎳片焊接在電路板上,電路板上有看到製造商英文縮寫、編號、版本、電路板設計日期


▼從英文縮寫可以查到速源芯Suyuanxin,如果進入官方網址” http://www.suyuanxin.com/”可以在首頁看到一款跟Flash 2.0外觀相當接近的行動電源。另外該公司也有銷售4800mAh容量的21700電池,但除了網頁所標示的規格內容外,無法找到與包裝外盒上所標示TESLA、GRAPHENE、Panasonic等特色的關聯性(下圖取自該網站)


▼抽屜式結構背面上方為電路板區域,圖片右方為四串電池芯保護板,紅色矽膠外皮線路用來連接電池組串聯電路板與保護板,以及保護板與主電路板,左側最上方電路板為無線充電控制板,連接正面充電板的兩個線圈,底下是USB-C/USB-A充放電控制板,為防止鬆動,電路板有上固定膠,但是電池組與主電路板之間未有隔板,若遭受強烈衝擊,電池組移位後可能會有接觸到電路板的風險,另外連接線路也未最佳化,線路過多/過長也會大功率電能傳輸時造成損失


▼無線充電盤的隔磁板直接貼在電池組的熱縮膜上

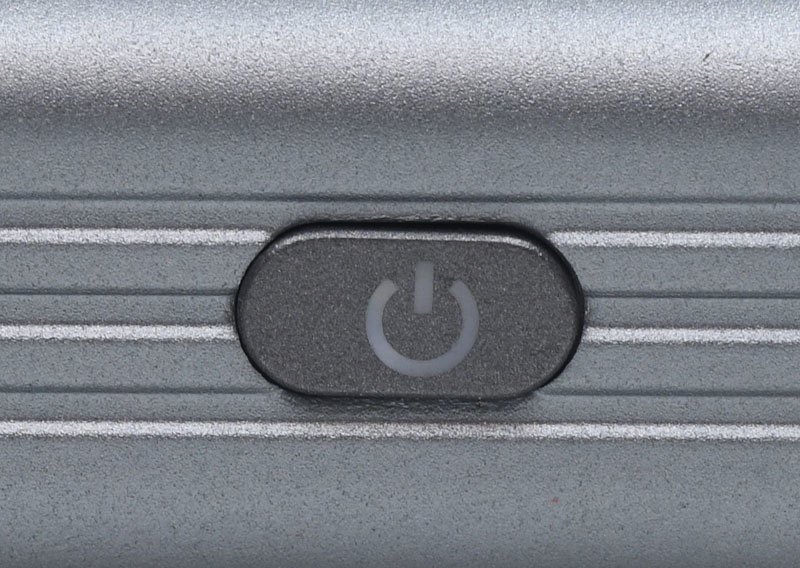

▼電源開關旁邊有兩顆白色LED,其實LED亮度還蠻亮的,主要是因為機構設計阻擋白色LED,使其光線無法有效照射側面按鍵背面,讓按鍵中央電源符號的亮度暗很多


▼100W USB-C埠單獨使用並搭配5A線材,充電定義支援PD2.0/3.0、PPS、QC4、SAMSUNG 5V/2A、BC1.2、DCP 1.5A,最大功率100W


▼100W USB-C埠單獨使用並搭配5A線材,五組固定檔為5V/3A、9V/3A、12V/3A、15V/3A、20V/5A


▼100W USB-C埠單獨使用並搭配5A線材,第一組PPS檔3.3-6V最大電流5A,第二組PPS檔3.3-15V最大電流3A,雖然兩組PPS檔最低都標到3.3V,不過實際測試到4.3V就無法再下降,若指令要求低於4.3V則輸出會被切斷(如右邊紅色框框電壓黃色數字所示變成0V)


▼100W USB-C埠搭配5A線材,固定檔5V輸出負載測試,隨著電流增加,輸出電壓下降,當輸出電流超過3.3A便會截止


▼100W USB-C埠搭配5A線材,固定檔9V輸出負載測試,隨著電流增加,輸出電壓下降,當輸出電流超過3.3A便會截止


▼100W USB-C埠搭配5A線材,固定檔12V輸出負載測試,隨著電流增加,輸出電壓下降,當輸出電流超過3.3A便會截止


▼100W USB-C埠搭配5A線材,固定檔15V輸出負載測試,隨著電流增加,輸出電壓下降,當輸出電流超過3.3A便會截止


▼100W USB-C埠搭配5A線材,固定檔20V輸出負載測試,隨著電流增加,輸出電壓下降,於4.7A處發生輸出中斷又恢復的情形,當輸出電流超過5.4A便會截止


▼100W USB-C埠單獨使用並搭配3A線材,固定檔20V最大電流下修至3A,其他組最大電流維持不變


▼100W USB-C埠單獨使用並搭配3A線材,第一組PPS檔3.3-6V最大電流下修至3A,第二組PPS檔3.3-15V最大電流維持3A不變,同樣會有兩組PPS檔電壓最低只能4.3V的問題,送出低於4.3V的電壓要求就會被中斷輸出(如右邊紅框所示)


▼100W USB-C埠搭配3A線材,固定檔20V輸出負載測試,隨著電流增加,輸出電壓下降,當輸出電流超過5.5A便會截止,表示不會隨PDO內容改變輸出限流截止點


▼60W USB-C埠單獨使用,充電定義支援PD2.0/3.0、QC2.0/3.0、Apple 5V/2.4A、BC1.2、DCP 1.5A,最大功率60W


▼60W USB-C埠PDO資訊內容,五組固定檔為5V/3A、9V/3A、12V/3A、15V/3A、20V/3A


▼60W USB-C埠固定檔5V輸出負載測試,隨著電流增加,輸出電壓微幅下降,當輸出電流超過3.9A便會截止


▼60W USB-C埠固定檔9V輸出負載測試,隨著電流增加,輸出電壓微幅下降,當輸出電流超過3.9A便會截止


▼60W USB-C埠固定檔12V輸出負載測試,隨著電流增加,輸出電壓微幅下降,當輸出電流超過3.9A便會截止


▼60W USB-C埠固定檔15V輸出負載測試,隨著電流增加,輸出電壓微幅下降,當輸出電流超過3.8A壓降增大,超過4.1A便會截止


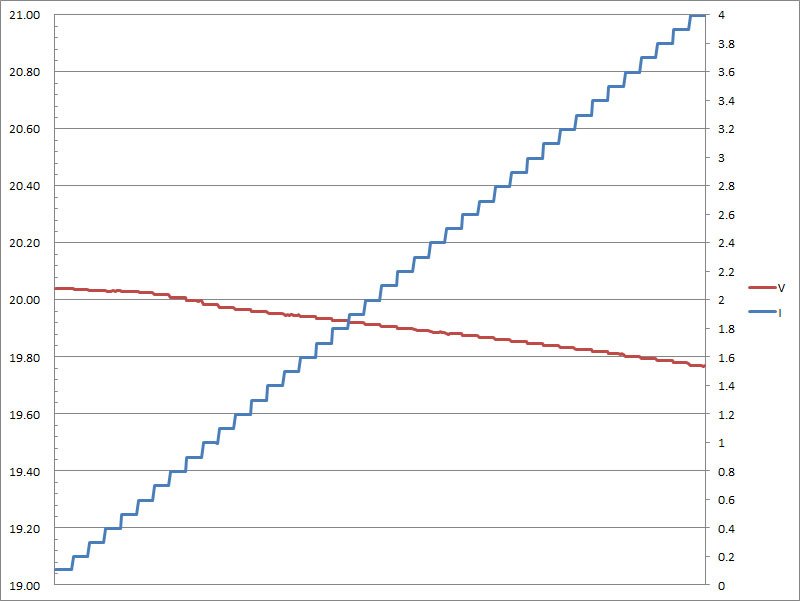

▼60W USB-C埠固定檔20V輸出負載測試,隨著電流增加,輸出電壓下降,當輸出電流超過4A便會截止


▼靠近100W USB-C埠的USB-A1埠單獨使用,充電定義支援QC2.0/3.0、AFC、FCP、SCP、Apple 5V/2.4A、SAMSUNG 5V/2A、BC1.2、DCP 1.5A


▼USB-A1埠5V輸出負載測試,隨著電流增加,輸出電壓下降,當輸出電流超過3.7A便會截止


▼USB-A1埠9V輸出負載測試,隨著電流增加,輸出電壓微幅下降,當輸出電流超過3.1A便會截止


▼USB-A1埠12V輸出負載測試,隨著電流增加,輸出電壓微幅下降,當輸出電流超過3.1A便會截止


▼靠近60W USB-C埠的USB-A2埠單獨使用,充電定義支援QC2.0/3.0、AFC、FCP、SCP、Apple 5V/2.4A、SAMSUNG 5V/2A、BC1.2、DCP 1.5A


▼USB-A2埠5V輸出負載測試,隨著電流增加,輸出電壓微幅下降,當輸出電流超過3.8A便會截止


▼USB-A2埠9V輸出負載測試,隨著電流增加,輸出電壓微幅下降,當輸出電流超過3.2A便會截止


▼USB-A2埠12V輸出負載測試,隨著電流增加,輸出電壓微幅下降,當輸出電流超過3.2A便會截止


▼無線充電盤可觸發輸出9V/1A


▼當使用無線充電盤時,100W USB-C埠與USB-A1埠之間會點亮一個微弱藍光


▼搭配不同功率充電器,對chargeasap flash 2.0充電,充電功率對應充電時間、Wh、mAh數據表。雖然規格標註搭載20000mAh 74Wh的電池,但如果依照電池外皮上的標示,實際規格應為19200mAh 71.2Wh。正常來說,充電過程中會因為轉換損失,部分電能會轉換成熱而散失浪費掉,所以充入Wh應要大於電池Wh,若發生充入Wh小於電池Wh的情形,表示說電路沒有針對電池充放電最佳化,抑或是電池容量並非其標示的這麼大。幾次充電測試下來,充電Wh都低於其電池實際標示,不過100W輸入充電下,的確是可以達到其標示的70分鐘內充飽(實際測試67分鐘)


▼100W充電一段時間後的電路(上)及電池(下)紅外線熱影像圖


▼chargeasap flash 2.0的100W USB-C、60W USB-C、USB-A1、USB-A2於各電壓電流組合下,所能放電的mAh、時間與Wh,並依照電池容量算出可用Wh比例。雖然規格標註搭載20000mAh 74Wh的電池,但如果依照電池外皮上的標示,實際規格應為19200mAh 71.2Wh。從數據來看,可用Wh最高80%,最低71%。電路未針對電池充放電最佳化或是電池實際容量與標示值有落差時,都會造成可用Wh比例較低


▼100W放電一段時間後的電路(上)及電池(下)紅外線熱影像圖


▼60W放電一段時間的電路區域正/反面紅外線熱影像圖


▼高功率充/放電一段時間後的頂部連接埠紅外線熱影像圖


優點:
◆USB-C+USB-A共四個輸出埠,也具備無線充電盤
◆100W輸入充電可以達到其標示的70分鐘內充飽(實際測試約67分鐘)
◆100W連續輸出放電可確實從100%放至0%
缺點:
◆雖然規格標註搭載20000mAh 74Wh的電池,但依照電池外皮上的標示,實際規格應為19200mAh 71.2Wh。所使用的21700電池除了製造廠商網頁所標示的規格內容外,無法找到與包裝外盒上所標示TESLA、GRAPHENE、Panasonic等特色的關聯性
◆幾次充電測試下來,充電Wh都低於其電池實際標示71.2Wh
◆各電壓電流組合放電測試,可用Wh最高80%,最低71%

報告完畢,謝謝收看
