產品特色：
●採用GaN氮化鎵功率元件
●CoreIQ 1.0智慧輸出，USB-C及USB-A自動配置並提供最大輸出功率65W
●支援PD/PPS/QC/AFC/FCP/SCP/Apple主流快充協議，適用手機/平板/遊戲機/筆電/耳機等常用行動裝置
●CoreProtect提供過電壓、過電流、過熱、短路、低負載等五大安全保護
●採用摺疊式插頭
產品規格：
型號：AVAWCA65
輸入：AC100-240V，1.5A，50/60HZ
USB-C輸出：5V/3A、9V/3A、12V/3A、15V/3A、20V/3.25A、3.3-21V/3A
USB-A輸出：5V/3A、9V/2A、12V/1.5A
最大輸出功率：65W
▼包裝正面有商標、可看到實體外觀的透明視窗、產品名稱、支援裝置圖示
▼包裝背面有產品名稱、產品特色說明、產品資訊、進口/委製商資訊、注意事項、條碼
▼透明視窗延伸至外盒左右側面，下方印上USB-C/USB-A輸出功率及CoreIQ/CoreProtect圖示
▼包裝內容有充電器本體、保固說明/客服聯絡資訊卡
▼充電器本體採黑色外殼
▼左右兩片面積較大部分有商標
▼本體輸出埠有1個USB-C及1個USB-A，USB-C標示PD，USB-A標示閃電(QC)，下方有GaN 65W字樣
▼摺疊式插頭設計
▼此處側面印上名稱、型號、輸入/輸出規格、最大輸出功率、產地、BSMI認證
▼本體的尺寸為51.3x51x30mm
▼本體的重量為111克
▼USB-C單獨使用，充電定義支援PD2.0/3.0、PPS、QC2.0/3.0、QC4+、AFC、FCP、SCP、APPLE 5V/2.4A、SAMSUNG 5V/2A、BC1.2、DCP 1.5A
▼USB-C埠搭配5A線材，固定檔提供5V/3A、9V/3A、12V/3A、15V/3A、20V/3.25A，PPS檔提供3.3-21V/3A
▼USB-C各組輸出轉換效率表，空載下交流輸入功率為0.2W，整體轉換效率在76.4%至91%之間
▼USB-C埠搭配5A線材的固定檔5V輸出負載測試，隨著電流增加，輸出電壓下降，當輸出電流超過3.3A便會截止
▼USB-C埠搭配5A線材的固定檔9V輸出負載測試，隨著電流增加，輸出電壓下降，當輸出電流超過3.3A便會截止

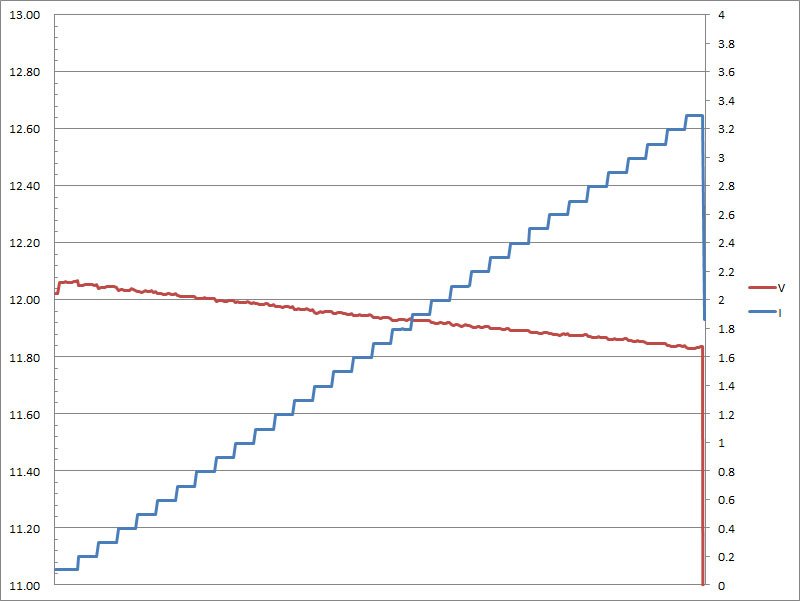

▼USB-C埠搭配5A線材的固定檔12V輸出負載測試，隨著電流增加，輸出電壓下降，當輸出電流超過3.3A便會截止
▼USB-C埠搭配5A線材的固定檔15V輸出負載測試，隨著電流增加，輸出電壓下降，當輸出電流超過3.3A便會截止
▼USB-C埠搭配5A線材的固定檔20V輸出負載測試，隨著電流增加，輸出電壓下降，當輸出電流超過3.6A便會截止
▼USB-C埠搭配5A線材的PPS檔3.3V輸出負載測試，隨著電流增加，輸出電壓下降，當輸出電流超過3.3A便會截止
▼USB-C埠搭配5A線材的PPS檔21V輸出負載測試，隨著電流增加，輸出電壓下降，當輸出電流超過3.3A便會截止
▼USB-C埠搭配3A線材的固定檔20V輸出負載測試，隨著電流增加，輸出電壓下降，當輸出電流超過3.3A便會截止，表示會隨使用線材改變過電流保護點
▼USB-A埠單獨使用，充電定義支援QC2.0/3.0、AFC、FCP、SCP、APPLE 5V/2.4A、SAMSUNG 5V/2A、BC1.2、DCP 1.5A
▼USB-A埠的5V/9V/12V空載輸出電壓
▼USB-A埠各組輸出轉換效率表，空載下交流輸入功率為0.2W，整體轉換效率在79.1%至89.8%之間
▼USB-A埠的5V輸出負載測試，隨著電流增加，輸出電壓上升，當輸出電流超過3.4A會產生大幅壓降，超過3.5A便會截止
▼USB-A埠的9V輸出負載測試，隨著電流增加，輸出電壓上升，當輸出電流超過2.5A會產生大幅壓降，超過3.5A便會截止
▼USB-A埠的12V輸出負載測試，隨著電流增加，輸出電壓上升，當輸出電流超過1.8A會產生大幅壓降，超過3.5A便會截止
▼USB-C與USB-A一起使用時，均可使用快充輸出
▼但是當USB-A耗電量提升後，USB-C會將輸出功率下修至45W，固定檔提供5V/3A、9V/3A、12V/3A、15V/3A、20V/2.25A，PPS檔提供3.3-11V/3A
▼USB-C埠45W輸出模式的固定檔20V輸出負載測試，隨著電流增加，輸出電壓下降，當輸出電流超過2.5A便會截止
▼在室溫下USB-C連續輸出65W一小時後的紅外線熱影像圖
測試總結：
◆摺疊式插頭，方便收納攜帶
◆具備1個USB-C及1個USB-A輸出，支援PD/PPS/QC/AFC/FCP/SCP/Apple主流快充協議
◆空載功耗0.2W略高，最低效率為76.4%，最高效率為91%
◆USB-C使用3A線材時，會修改固定檔20V過電流截止門檻
◆USB-C與USB-A一起使用時，均可使用快充輸出。當USB-A耗電量提高後，USB-C會進入45W輸出模式，同時修改固定檔20V過電流截止門檻及PPS檔電壓電流組資訊
◆USB-A輸出帶補償功能，當輸出電流超額時輸出電壓會隨電流大幅下降，直到過電流截止門檻
報告完畢，謝謝收看
