NZXT H500 MID-TOWER(CA-H500B-B1)特色:
1.頂級的全金屬結構,展現NZXT H系列的時尚設計,共有四種色彩組合可供選擇
2.搭載強化玻璃側板,清晰無比地展現出內裝配備
3.使用新型線路整線槽,使系統安裝和擴充變得簡單無比
4.簡化水冷安裝,適合一體式水冷及客製化水冷

NZXT H500 MID-TOWER(CA-H500B-B1)規格:
1.本體尺寸:W210xH460xD428mm
2.本體材質:鋼鐵、強化玻璃、塑膠
3.本體重量:6.6公斤
4.正面連接埠:USB3.1 Gen.1 Type-A兩組、3.5mm麥克風/耳機
5.支援主機板:ATX/Micro-ATX/Mini-ITX
6.擴充空間:3.5吋2+1、2.5吋2+1、主機板擴充槽7個
7.預留空間:CPU散熱器165mm、顯卡381mm、整線槽19-23mm、水冷散熱排60mm(前/後)、DC/DDC幫浦水箱150mm(沿著線路/管線固定架)、幫浦86mm(沿著底部面板)
8.可安裝風扇:前方120/140mm風扇兩個、頂部120/140mm風扇一個(含一個Aer F120機殼版風扇)、後方120mm風扇一個(含一個Aer F120機殼版風扇)
9.保固:兩年

外箱,以單線圖繪製機殼外觀,右上角紫色標籤印上機殼單線圖及H500 MID-TOWER產品名稱


外箱另一面有NZXT商標及H500 MID-TOWER產品名稱,右上有”強化玻璃,小心取用”警告標誌
外箱頂部,右下紫色標籤印上實體側面照及顏色(MATTE BLACK消光黑/BLACK黑)

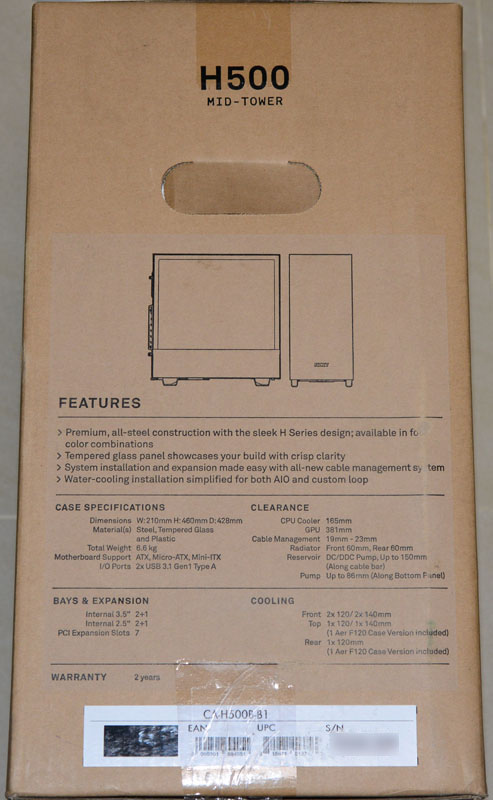

外箱側面,有產品名稱、正面及側面單線圖、英文特色說明、英文規格說明、條碼貼紙

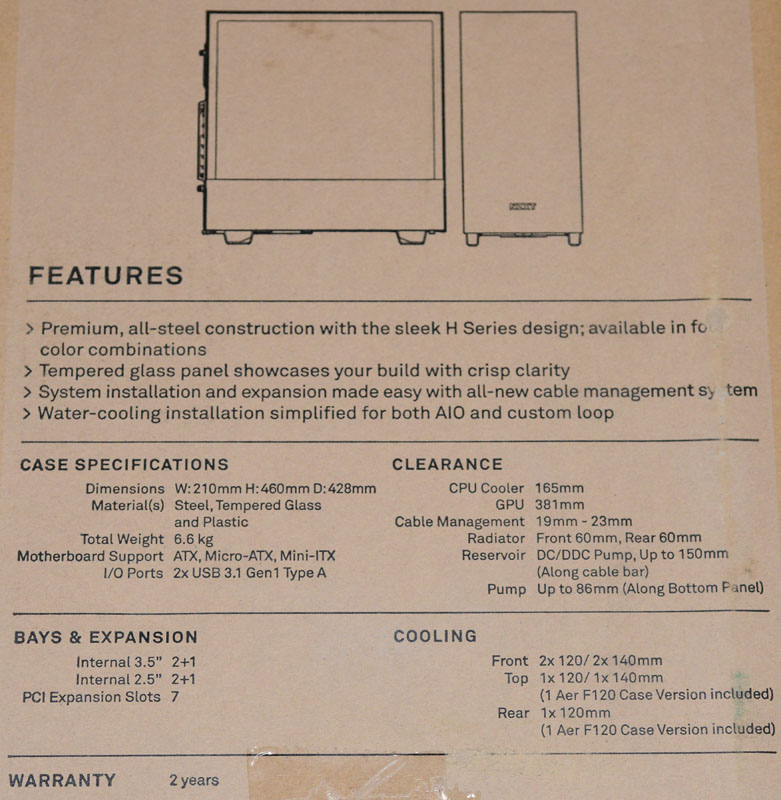

英文特色說明及規格表近照
另一側面印有多國語言版特色說明
多國語言版特色說明近照

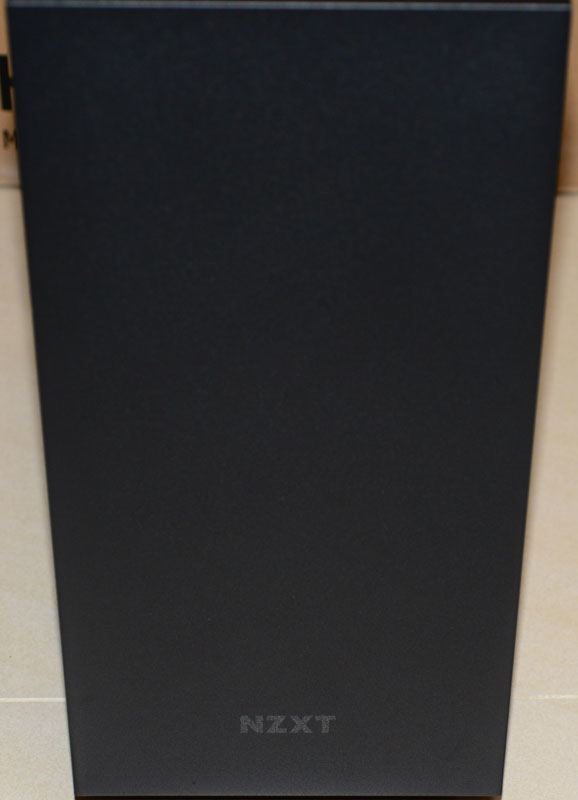

機殼正面消光黑色面板,底部有NZXT標誌

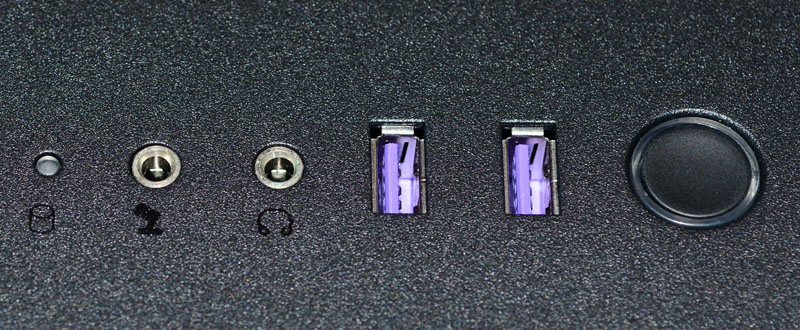

機殼頂部前端有硬碟指示燈、麥克風插孔、耳機插孔、兩個USB3.1 Gen.1 Type-A連接埠、帶指示燈電源開關
機殼頂部後方有網狀出風口,長條形螺絲孔位可安裝12/14公分風扇

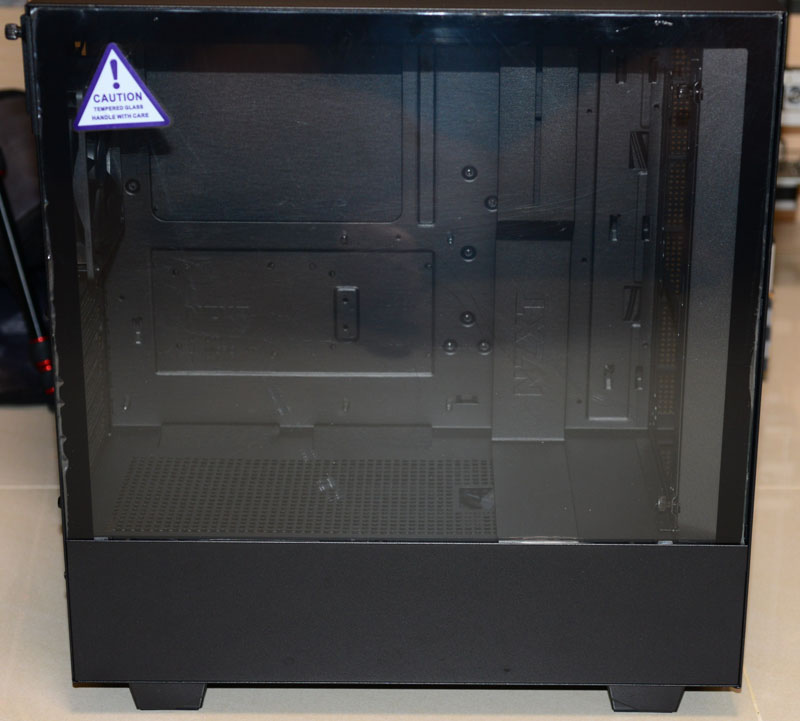

機殼側面採用強化玻璃透明側板,內部一覽無遺
機殼另一側面前端有長條網狀進風口

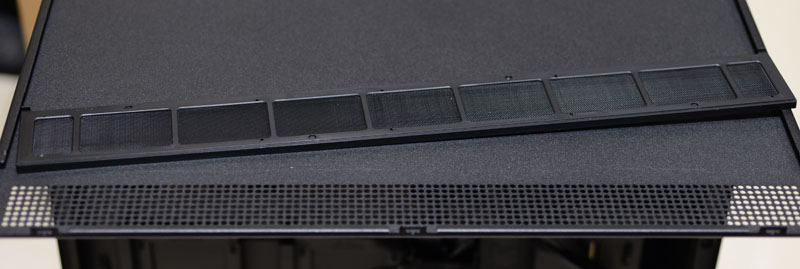

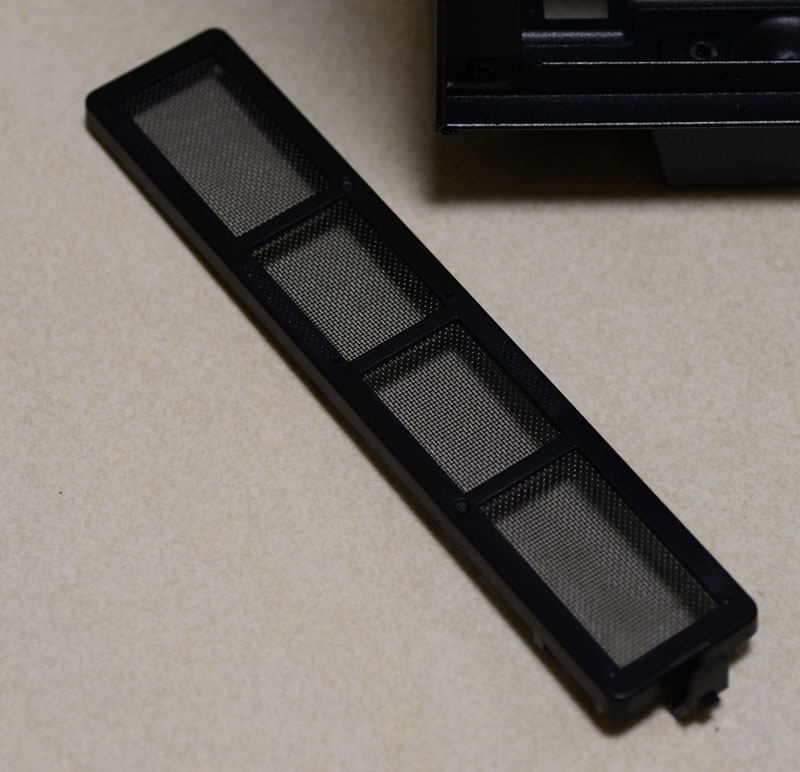

側板長條網狀進風口的內側有可拆卸式過濾網,可擋住顆粒較大的灰塵及異物

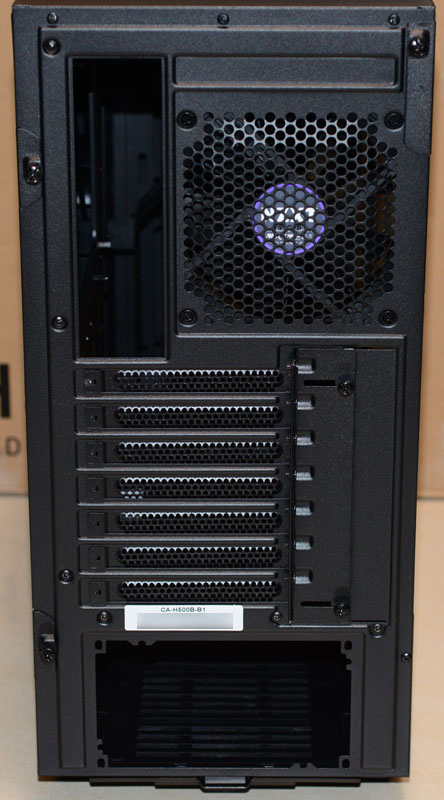

機殼後方,H500 MID-TOWER採用目前常見的電源下置設計

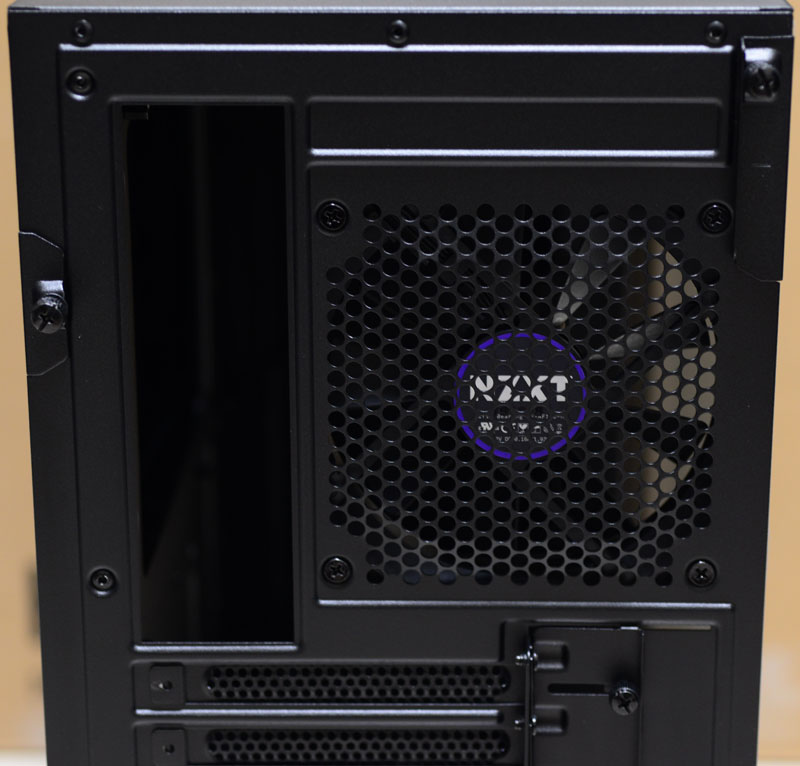

右上方有一個網狀出風口,並安裝一個12公分風扇

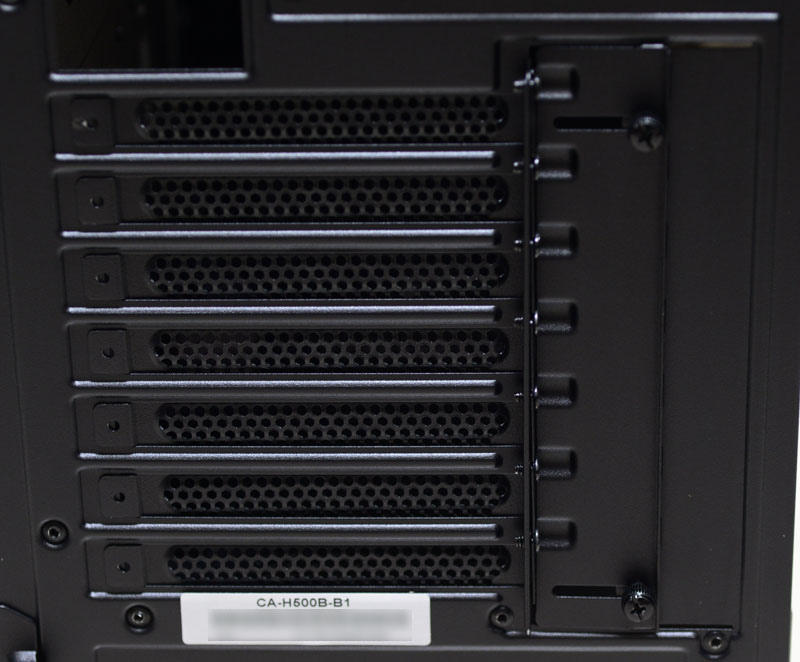

擴充槽檔板上也有網狀通風開孔,擴充槽螺絲鎖點為外擴設計,右側的活動式介面卡檔板使用手轉螺絲固定
下方電源安裝處有設計正反方向兩用的安裝孔位

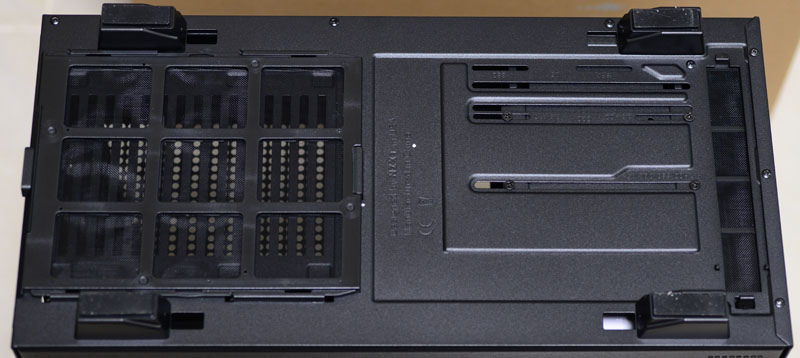

機殼底部配置

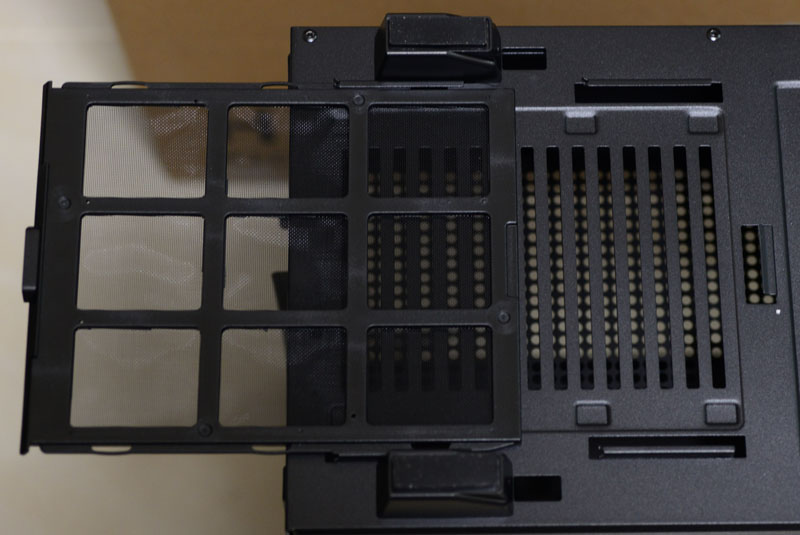

電源進氣口處也有可拆卸式過濾網,可阻擋較大灰塵及異物進入,機殼上進氣開口為長條狀

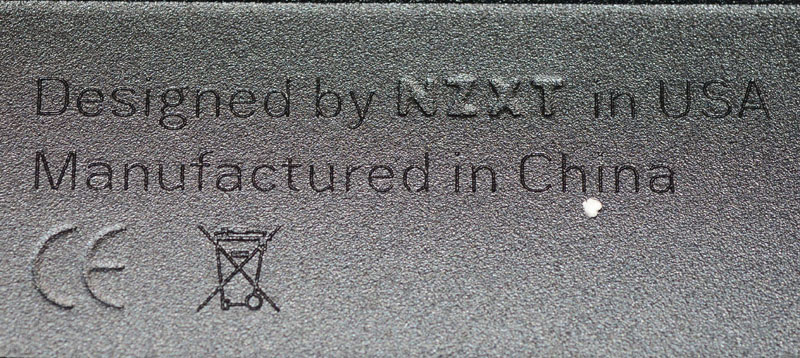

底部有印上”由美國NZXT設計,中國製造”英文字樣及CE/歐盟WEEE回收(打叉附輪垃圾桶)標誌
四個腳座底部均有防滑膠墊

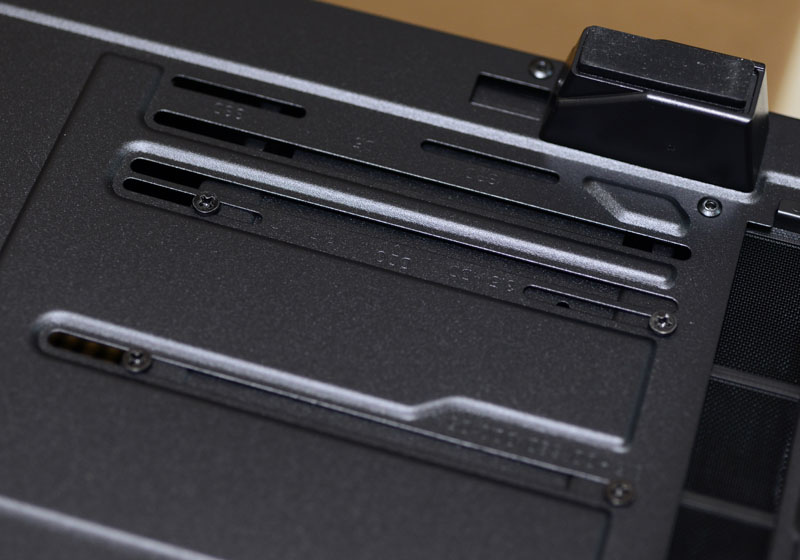

多用途長條固定孔,可用來固定單顆硬碟/硬碟架,也可以用來固定D5/DDC水冷幫浦的底座

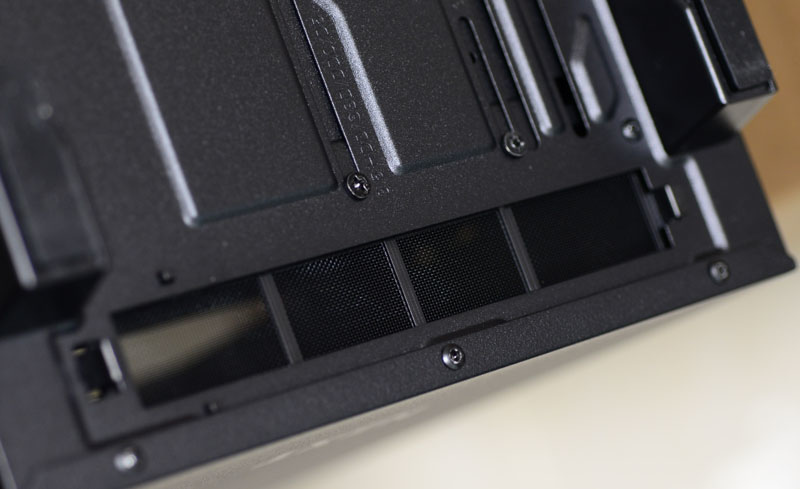

底部前端也有進氣用開孔,同樣具備過濾網以阻擋較大灰塵及異物
底部前端進氣口的過濾網需要清理時,可以從機殼內部拆卸出來

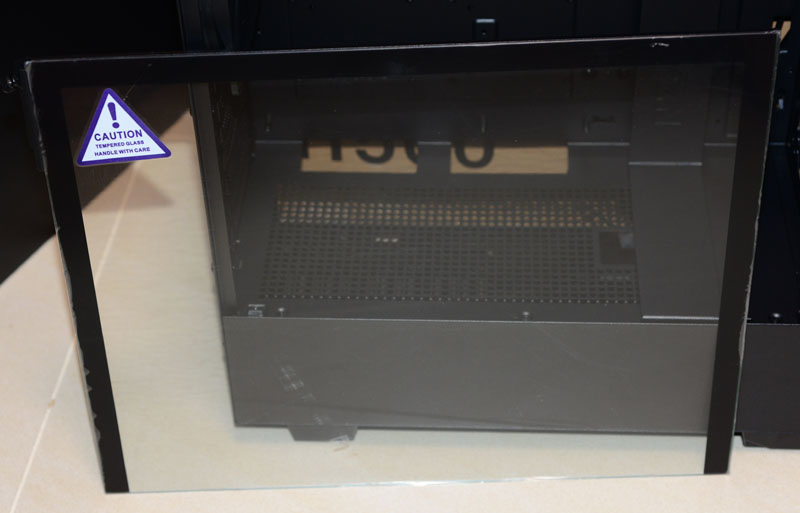

強化玻璃透明側板上方有小心取用警告貼紙
強化玻璃背面頂部有金屬支撐架及用來固定在外殼上的手轉螺絲鎖點

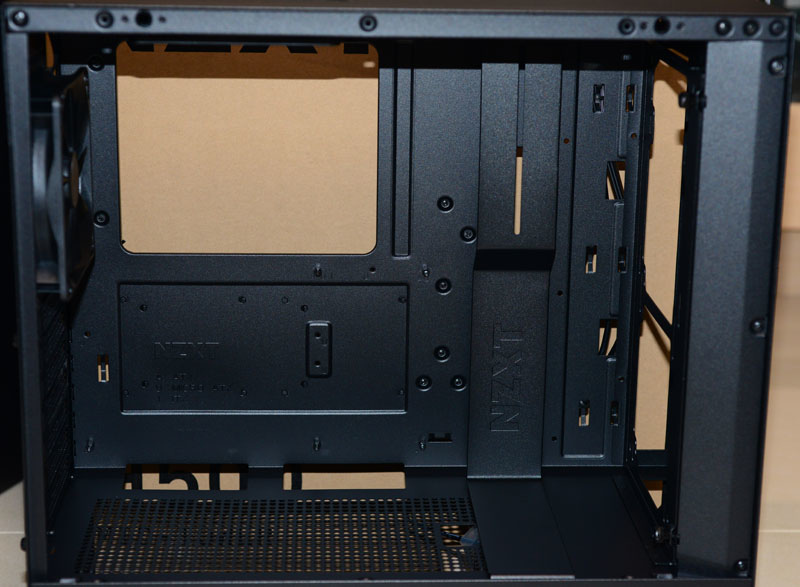

機殼內部塗裝同樣也採消光黑配色

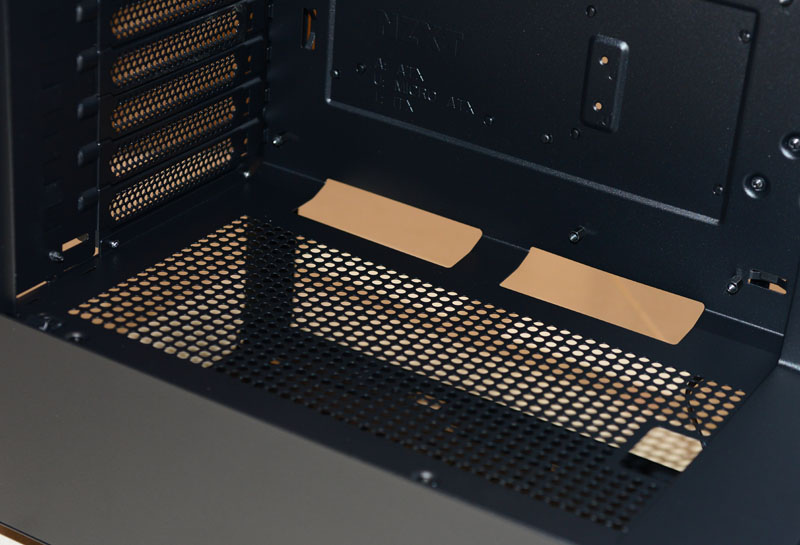

上方主機板空間與下方電源空間之間有網狀開孔隔板,並具備兩個長條開孔及一個方形開孔,方便穿線使用
風扇/散熱排兩用安裝架位於機殼最前方

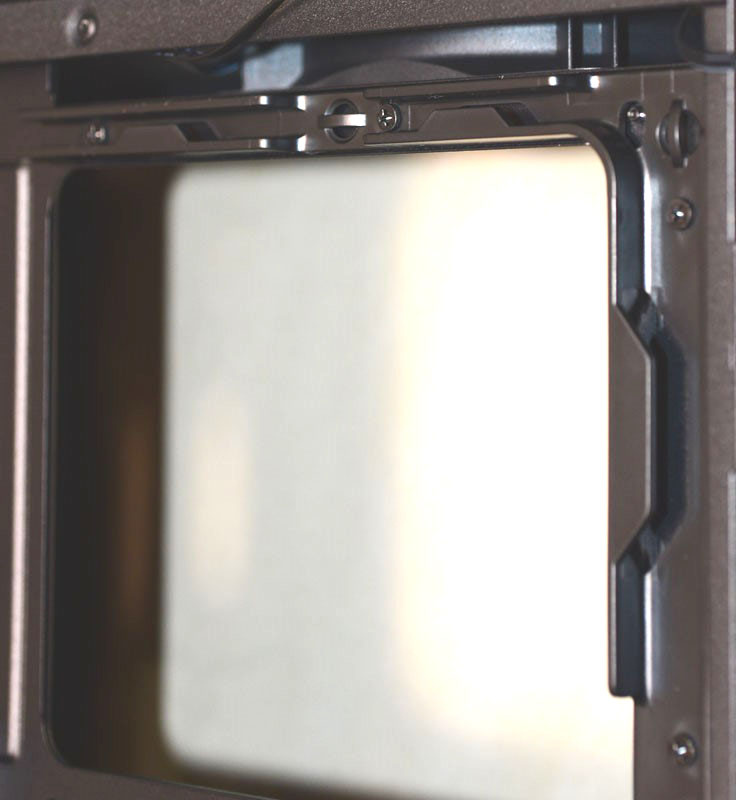

主機板安裝底板前方有一個金屬線路/水冷管線固定架,剛好可以蓋住底板前端穿線用開孔,固定架上方有一長條狀開孔,可用來固定最高150mm的客製化水冷水箱
風扇/散熱排兩用安裝架為可拆卸式設計,轉開兩個手轉螺絲後就可以將其取出,方便安裝風扇或散熱排
上方固定開孔可對應兩個12/14公分風扇,或是單/雙12公分風扇水冷排

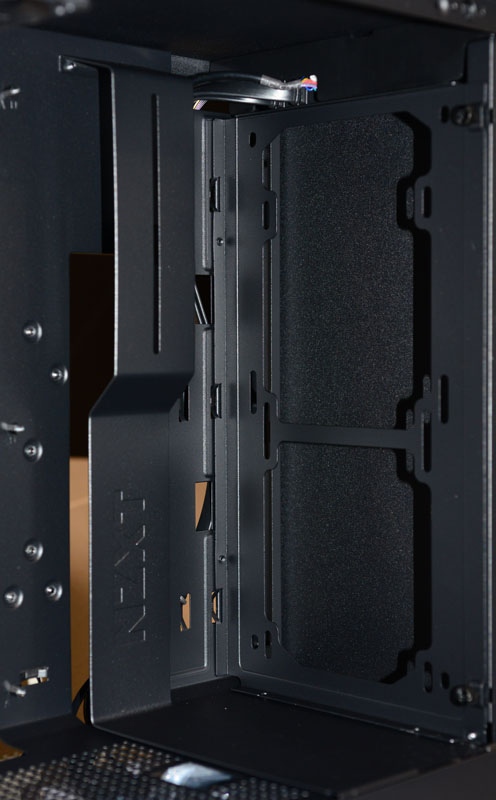

取下風扇/散熱排兩用安裝架後的樣子,線路/管線固定架上也有NZXT商標

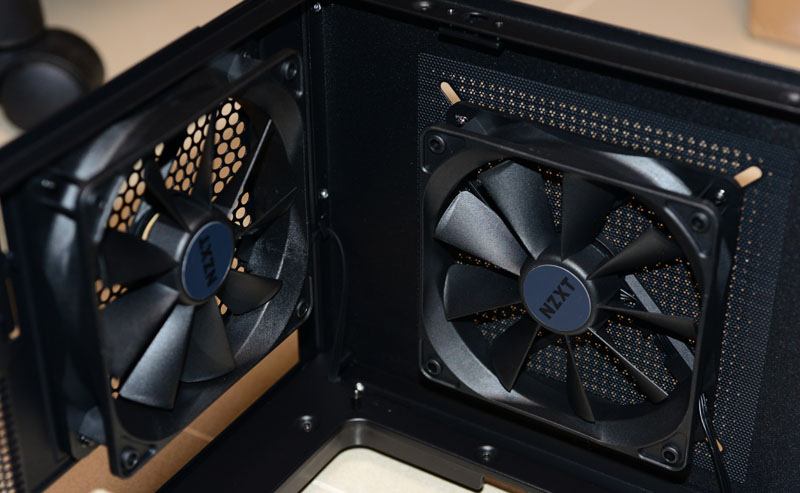

機殼隨附兩個12公分風扇,均安裝在機殼出風口處,風扇軸心有NZXT商標貼紙

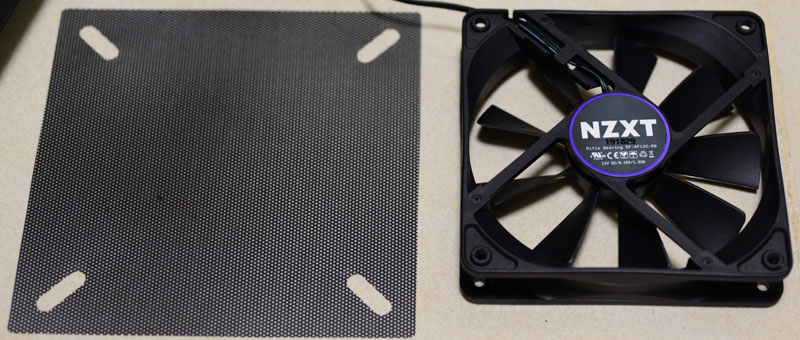

機殼頂部出風口過濾網裝在機殼與風扇之間,要取下時必須先將風扇拆卸

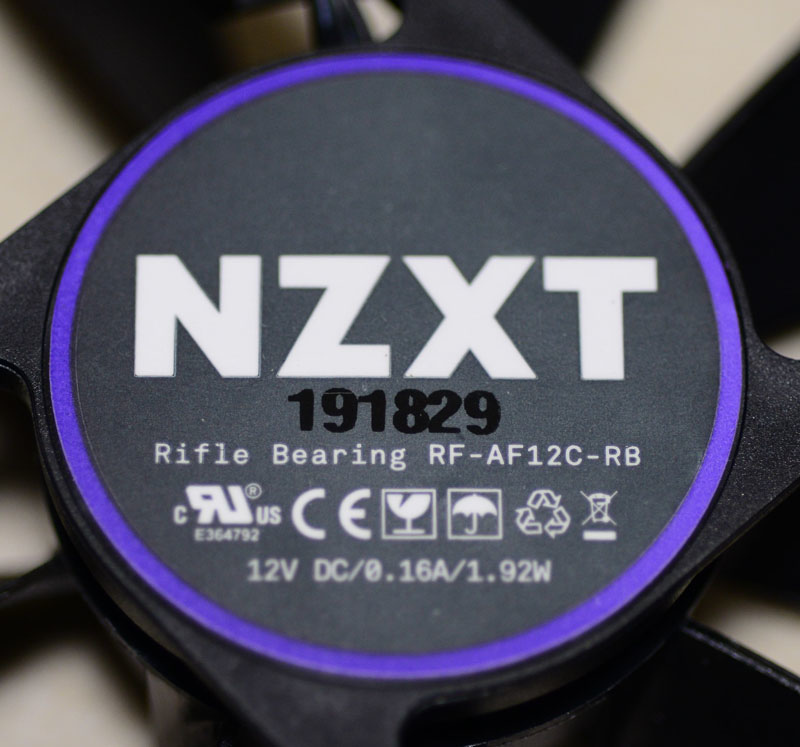

機殼隨附兩個風扇,均為NZXT RF-AF12C-RB 12公分12V 0.16A Rifle軸承三線式風扇(Aer F120機殼版風扇)

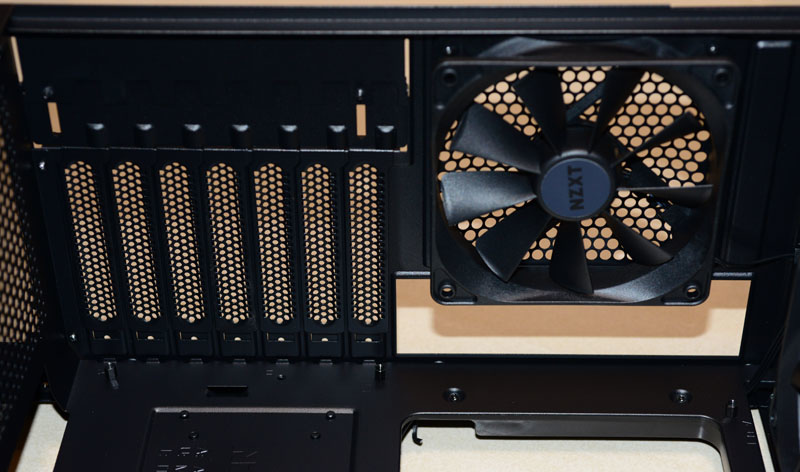

從內側看主機板I/O檔板安裝處及擴充槽

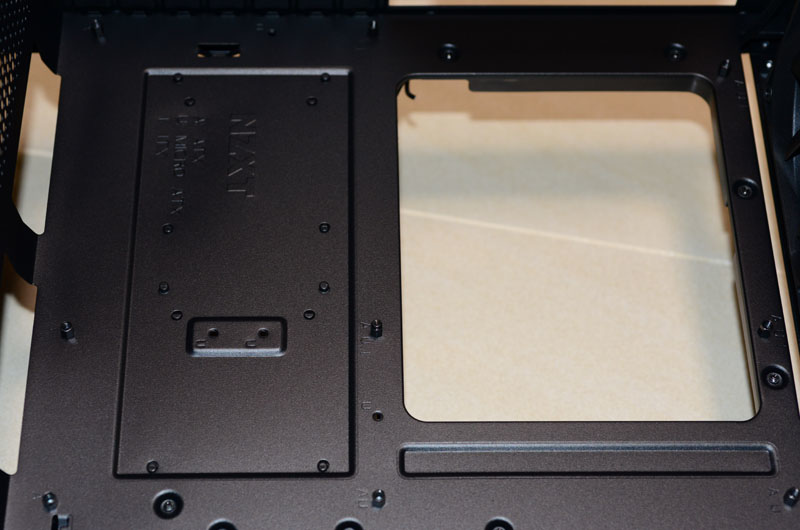

主機板安裝底板,規劃ATX/Micro-ATX/Mini-ITX三種常見固定孔位,並預先在ATX用固定孔位鎖上銅柱

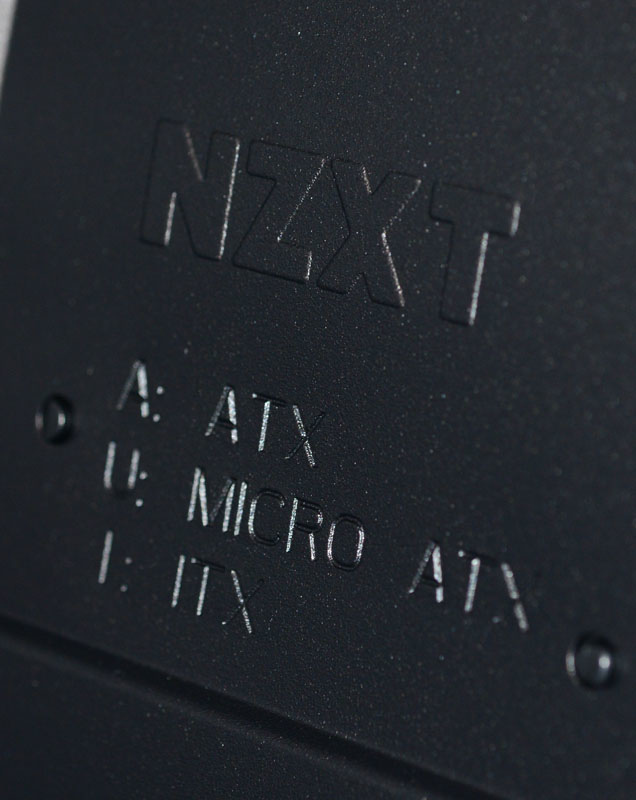

安裝底板印上NZXT商標及A(ATX)、U(Micro-ATX)、I(Mini-ITX)孔位說明

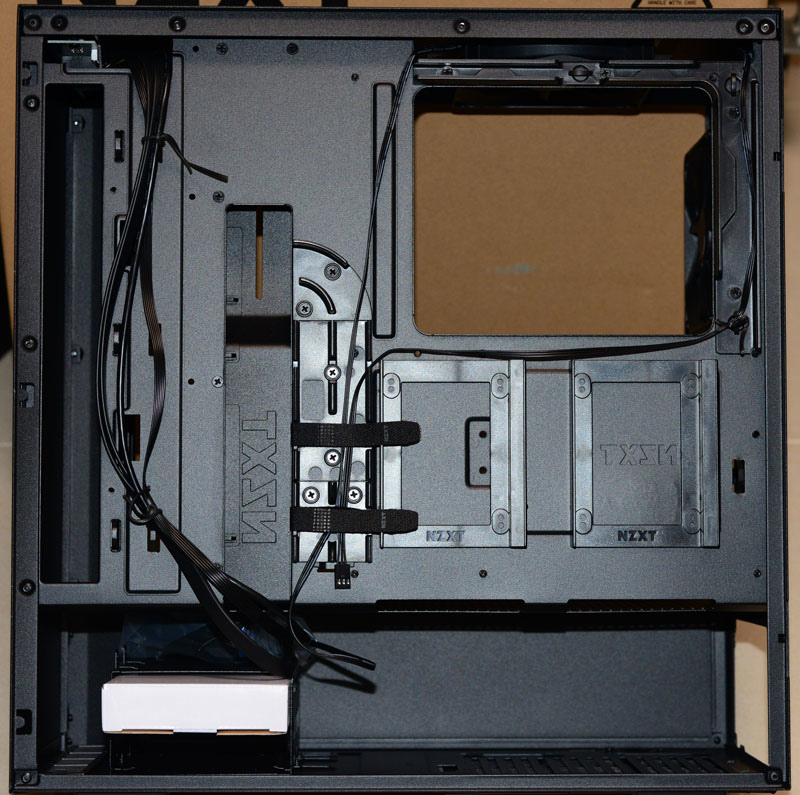

另一側的側板取下後,可以看到最下方電源/硬碟安裝空間及上方主機板安裝底板的背面配置,底板背面有兩個2.5吋硬碟支架與兩個整線槽,前方有一些固定線路用的束帶固定點,裝說明書/小配件的白色紙盒插在硬碟固定架上

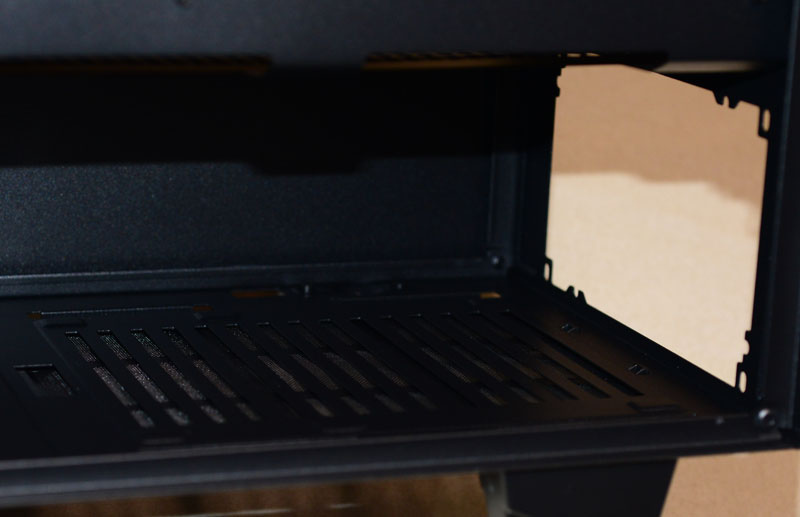

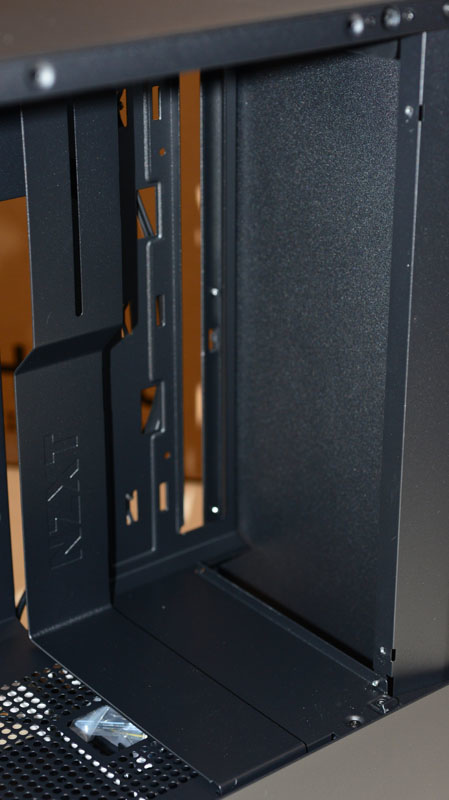

電源安裝空間,電源供應器從這裡裝進機殼

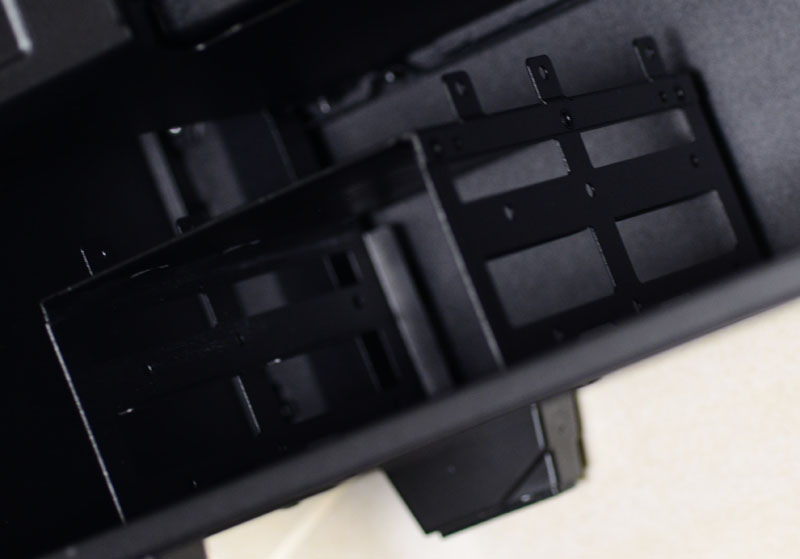

可拆卸式硬碟固定架,使用螺絲固定硬碟,最多可以裝三個3.5吋硬碟,但是沒有提供主動散熱的風扇

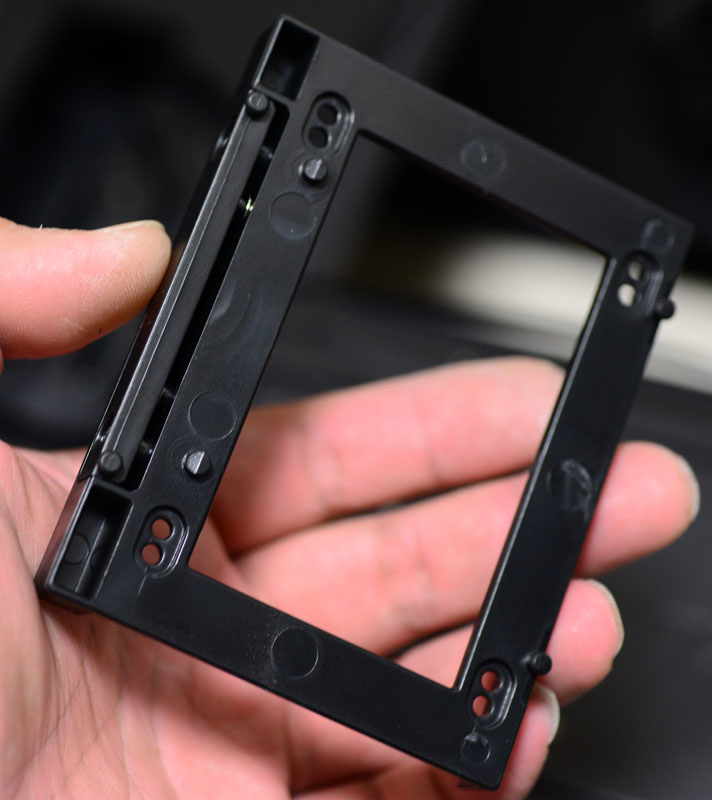

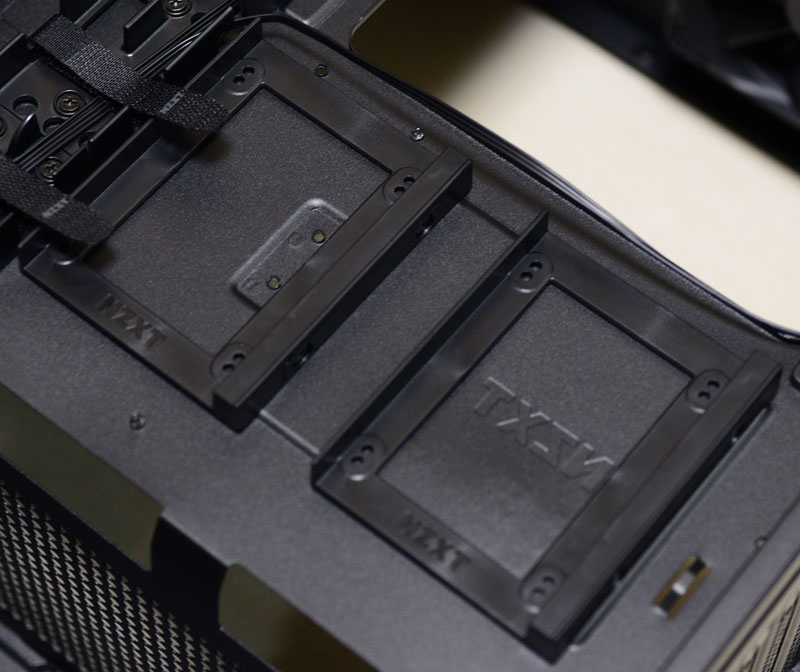

主機板安裝底板後方有兩個可拆卸式2.5吋硬碟架

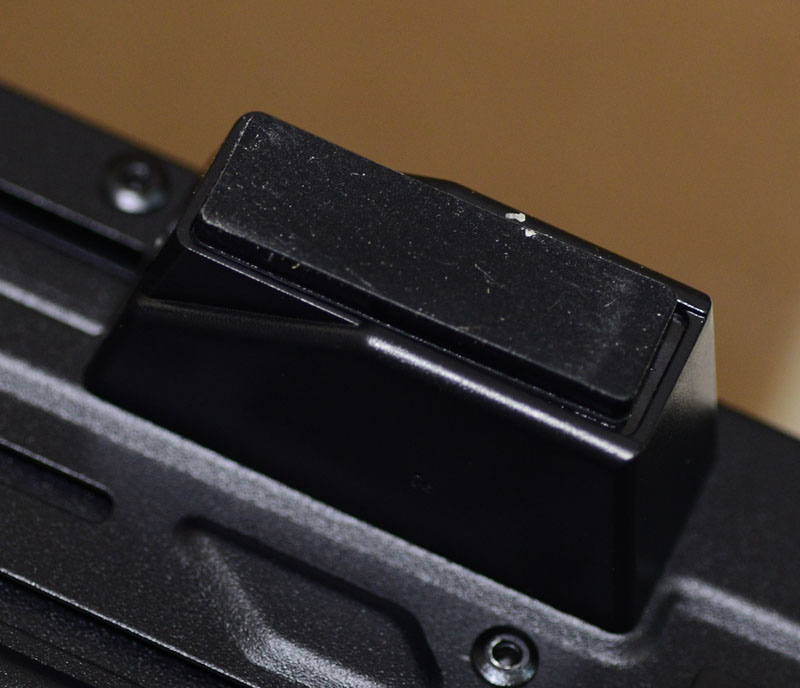

硬碟架使用卡榫固定在底板上,輕壓側面活動彈簧壓扣即可自底板卸下,硬碟架底部有安裝用螺絲開孔

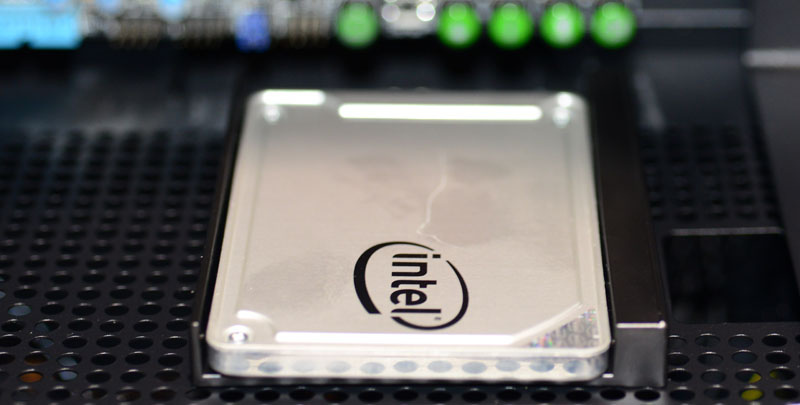

這個硬碟架除了可以裝在底板背面外,也可以扣在電源與主機板之間的網狀隔板上

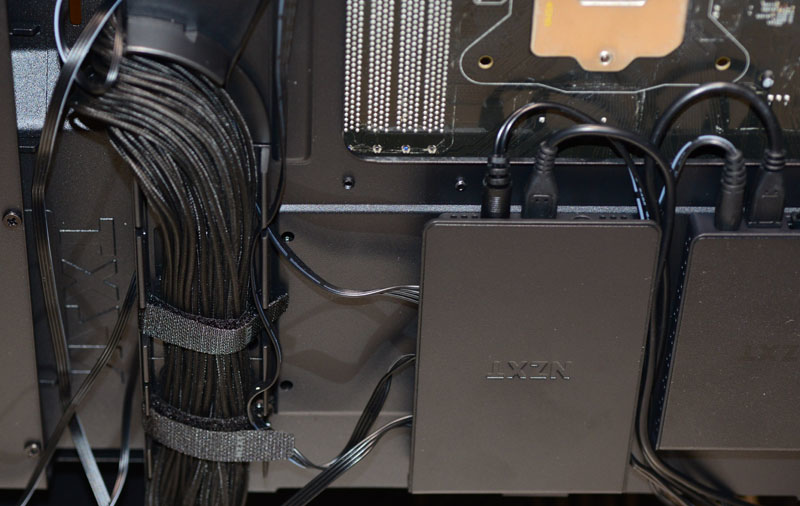

底板前方有ATX24P電源線用整線槽,可將線路引導至底板開口處,上方有兩條固定用魔鬼氈束帶
底板上方有CPU12V電源線(右方較寬處)及風扇/LED線路(上方較窄處)用整線槽

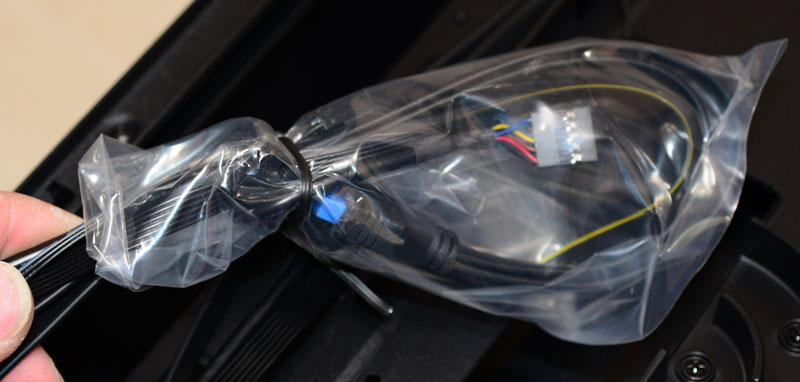

機殼開關/指示燈/音效/USB埠的連接線前端用塑膠袋包住

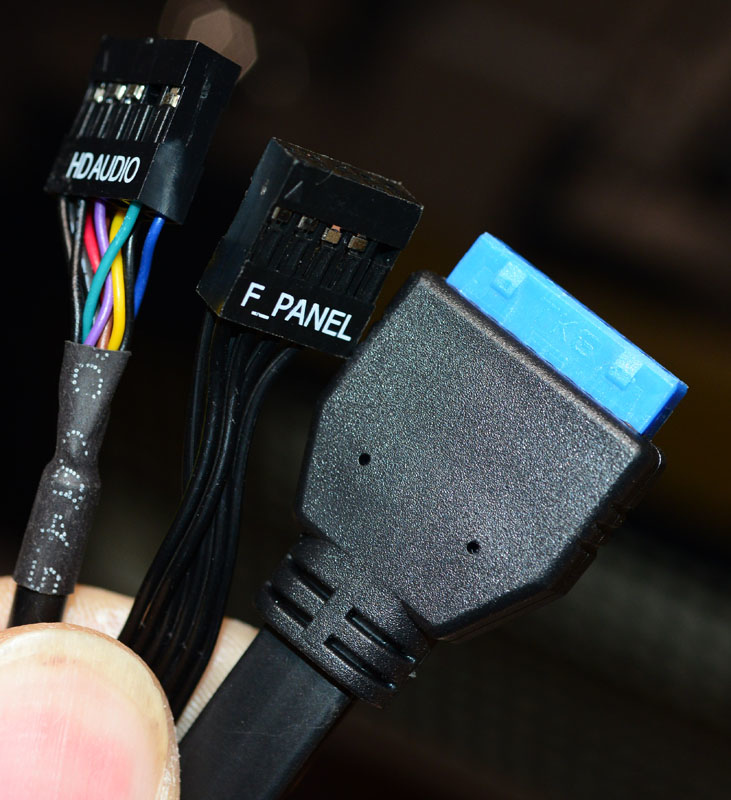

機殼開關/指示燈/音效的連接器印上HD AUDIO及F_PANEL字樣,USB埠連接線採用方便整線的扁平排線設計

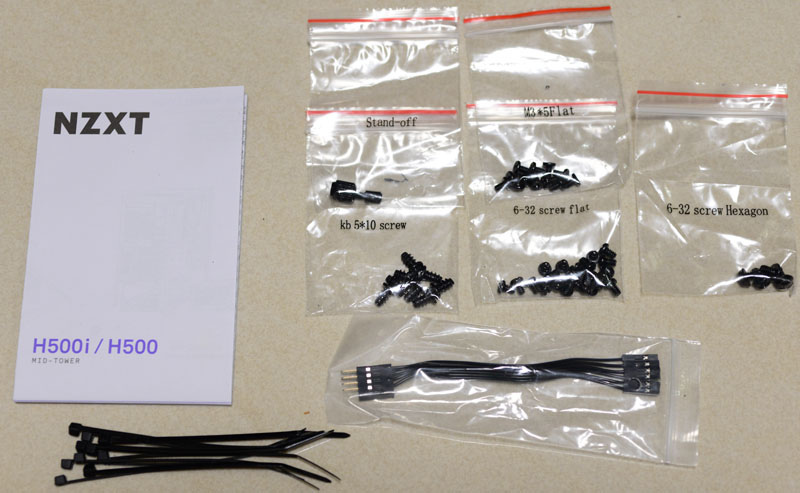

白色紙盒內容物有說明書、束帶、開關/指示燈轉接線,螺絲按照種類分袋放置,並在袋上標示規格

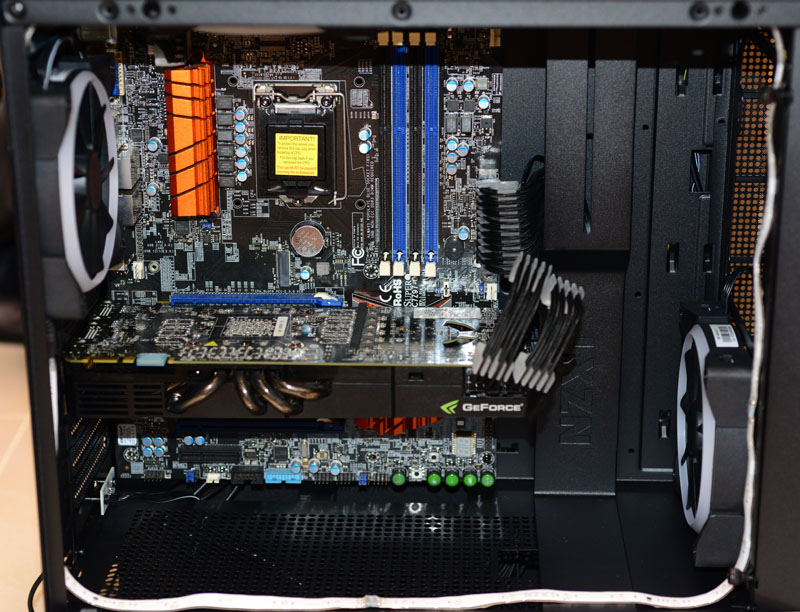

安裝完成示意圖,並裝上NZXT自家的RGB燈光組配件,包含HUE 2四通道燈光控制盒、GRID+V3風扇控制盒、HUE 2燈條、AER RGB 120發光風扇、HUE 2 CABLE COMB發光整線夾、HUE 2 UNDERGLOW底部照明
燈條因為未使用雙面膠,只使用內建磁鐵吸附在機殼上,所以看起來會比較不服貼
將ATX20+4P線及PCIE 6+2P線都固定在背後整線槽內

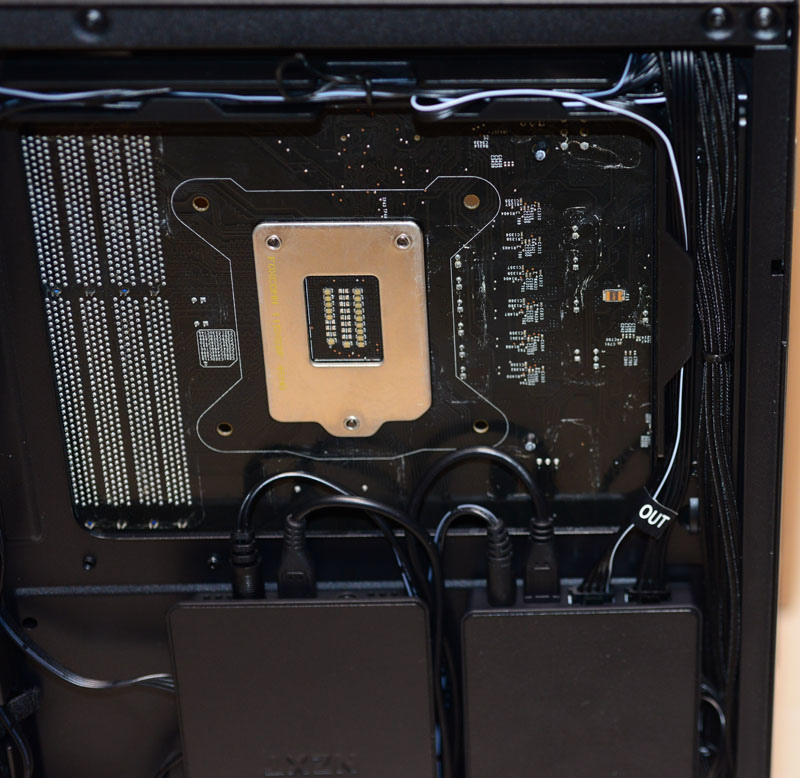

將CPU12V線及風扇/LED控制線都固定在底板上方整線槽內

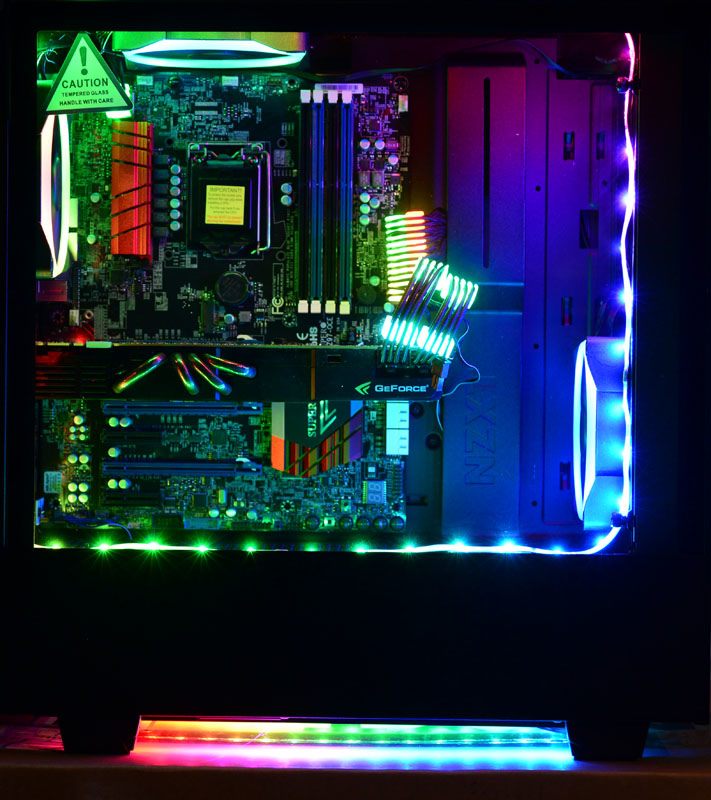

所有RGB燈光配件點亮圖
點亮影片:
AER RGB 120/CABLE COMB/UNDERGLOW配件展示影片:

CAM軟體不同預設模式展示影片:

HUE 2四組通道不同預設模式混和搭配展示影片:

CAM軟體不同音效模式展示影片:

HUE 2四組通道不同音效模式混和搭配展示影片:

結論:
NZXT H500設計不錯的點:
1.採用電源下置及主機板/電源安裝空間分離的設計,搭配線路/管線固定架、上下整線槽、底板下方/前方/上方開孔的設計,在安裝時方便藏線,從強化玻璃透明側板看進去時可以更加整潔美觀,充分展現零組件本身特色
2.具備四個大尺寸風扇擴充能力,強化機殼對流,機殼下方/側面進氣口、電源進氣口、上方出風口均有安裝濾網,可以過濾較大灰塵及異物,避免灰塵過度累積
3.可拆卸式前方風扇/散熱排兩用安裝架,安裝風扇或散熱排時更加便利
4.除了一體式水冷外,也可以搭配客製化水冷,機殼上也有設計螺絲鎖點來對應固定架安裝
5.快拆式2.5吋硬碟安裝架提供垂直安裝(底板上)及水平安裝(網狀隔板上)兩種選項

NZXT H500需要強化的點:
1.3.5吋硬碟架需要卸下才能拆裝硬碟,3.5吋硬碟安裝處也無風扇主動對流散熱,較不利於硬碟散熱
2.擴充槽螺絲鎖點為外擴設計,拆裝介面卡時需要注意插拔角度
3.因無配置5.25吋安裝槽,所以H500不適合還需要安裝5.25吋裝置(如燒錄機)的使用者

報告完畢,謝謝收看
