AORUS AP1200PM特色：
●內建大尺寸TFT-LCD彩色螢幕，除了可即時顯示交流總功耗、12V/5V/3.3V功耗、12V/5V/3.3V電流、溫度、風扇轉速、開機時間外，顯示模式可切換信仰1、信仰2、自定義文字、自定義圖片、自定義GIF、自定義影片，並可透過RGB Fusion 2.0軟體進行設定螢幕及燈光效果
●80PLUS白金認證轉換效率，典型效率達92%，節省電能消耗，降低廢熱產生
●全模組化設計，採用黑色帶狀模組化線路，安裝便捷，整線輕鬆
●ATX20+4P主線、EPS 4+4P、PCIE 6+2P均採用16AWG線材，提高載流能力，降低傳輸損失
●處理器12V供電提供2組EPS 4+4P接頭，支援Intel/AMD最新處理器/主機板平台
●單組12V輸出，搭配3.3V/5V/-12V DC-DC轉換設計，使12V可用功率最大化，並改善各輸出電壓交叉調整率，同時維持低漣波雜訊及良好電壓調整率
●採用長壽命雙滾珠軸承14公分風扇，低負載下風扇自動停轉，負載提高後採溫控運轉，兼顧靜音及高效散熱
●100%全日系電容，加強可靠度及耐用度
●提供OCP、OVP、UVP、SCP、OTP、OPP完整保護
AORUS AP1200PM輸出接頭數量：
ATX20+4P：1個
EPS 4+4P：2個
PCIE 6+2P：10個
SATA：16個
大4P：6個
小4P：2個

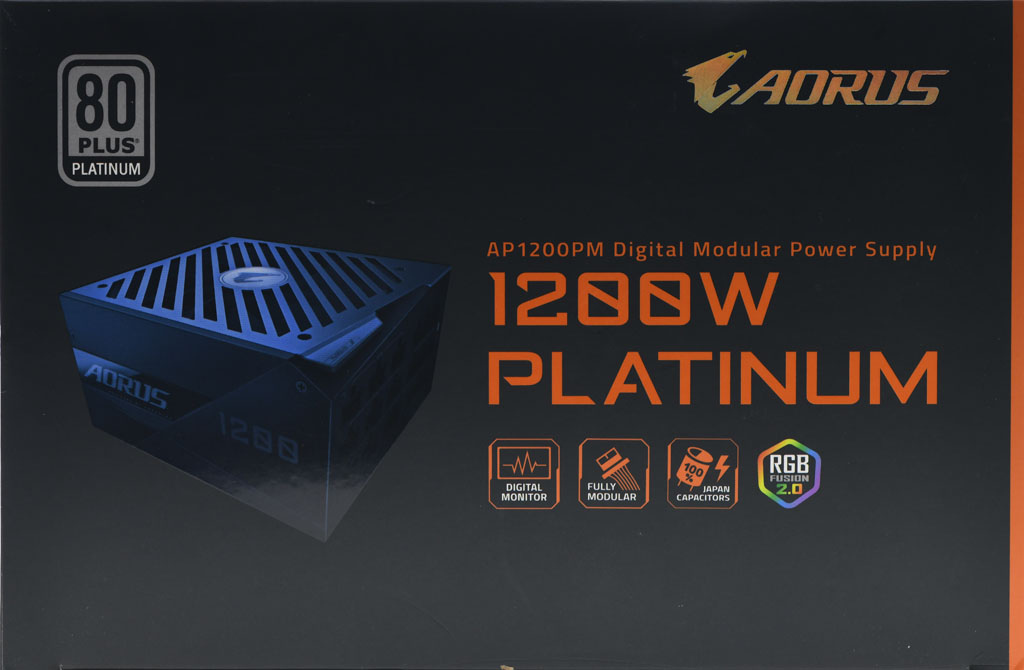

▼外盒正面有商標、產品外觀圖、80PLUS白金認證及產品名稱
▼外盒背面有商標、80PLUS白金認證、產品名稱、側面TFT-LCD螢幕功能模式簡介、輸出接頭數量/圖片/線組長度配置表、轉換效率圖表、負載量對應風扇噪音圖表、輸入/輸出規格表、產品規格表
▼外盒頂部有80PLUS白金認證、商標、產品名稱
▼外盒底部有商標、多國語言特色說明、條碼、認證標誌、警告訊息、加州65號法案警告、中文產品資訊、中/英文廠商資訊、官方連結QR碼
▼外盒右側面有80PLUS白金認證、商標、外觀圖、產品名稱、特色圖示、RGB Fusion 2.0圖示
▼外盒左側面有商標、產品名稱、外觀圖、80PLUS白金認證、特色圖示、RGB Fusion 2.0圖示

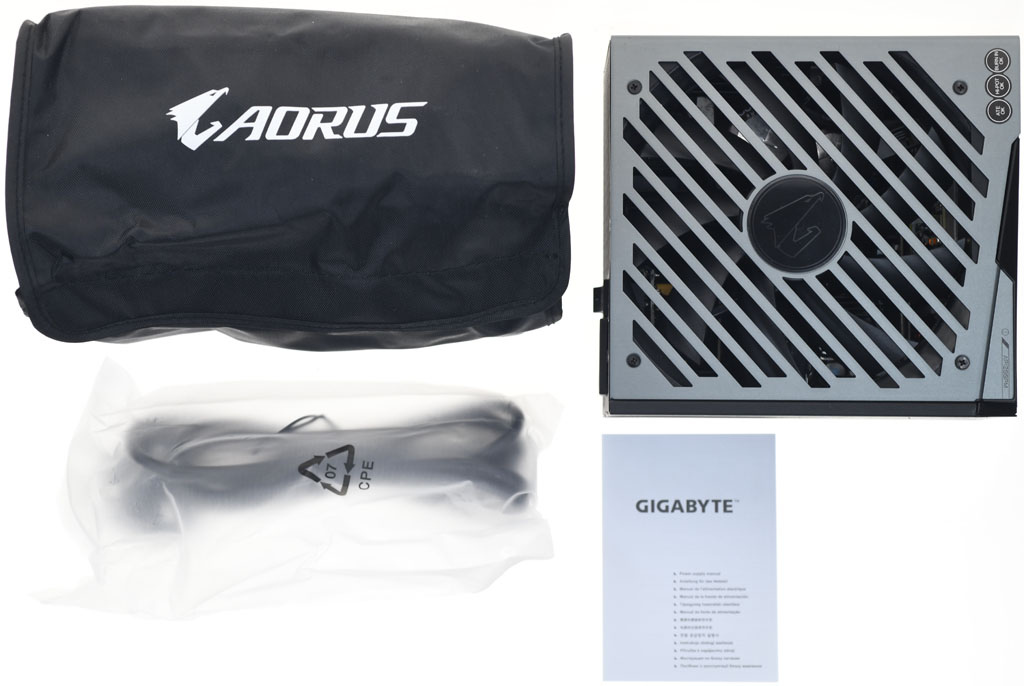

▼包裝內容有印上商標的黑色收納包(內含模組化線組)、交流電源線、電源本體、說明書

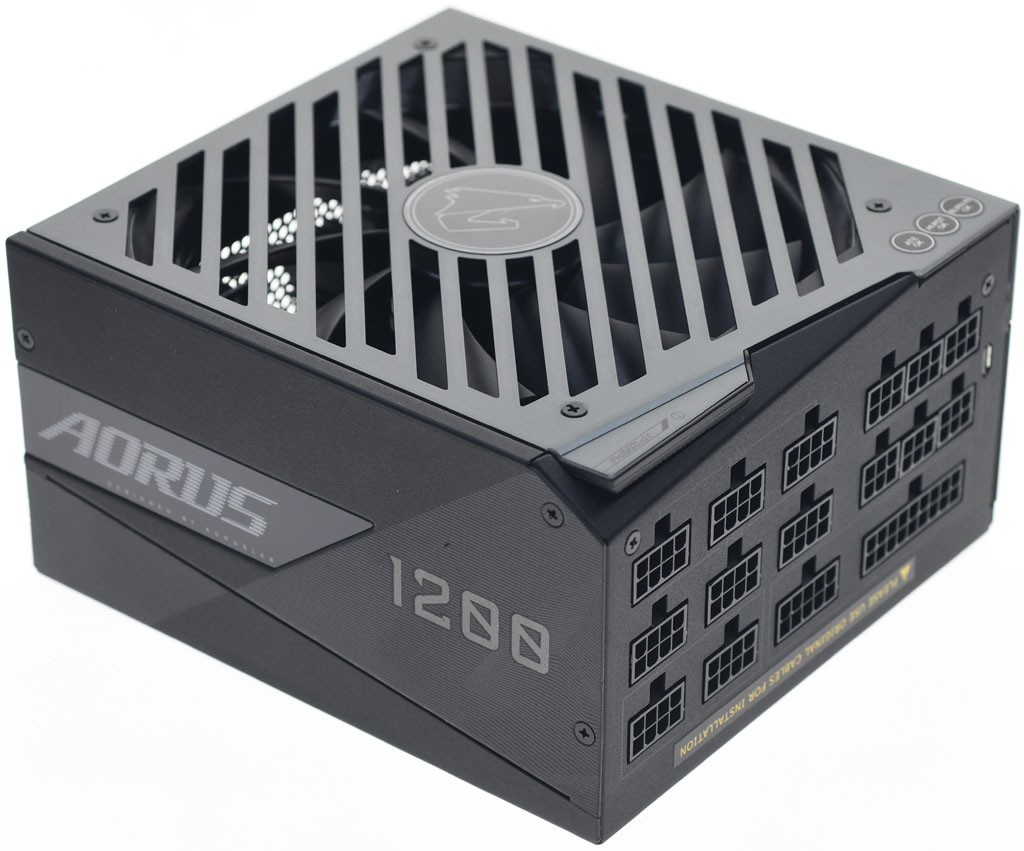

▼本體尺寸為150mm(W)x86mm(H)x160mm(D)

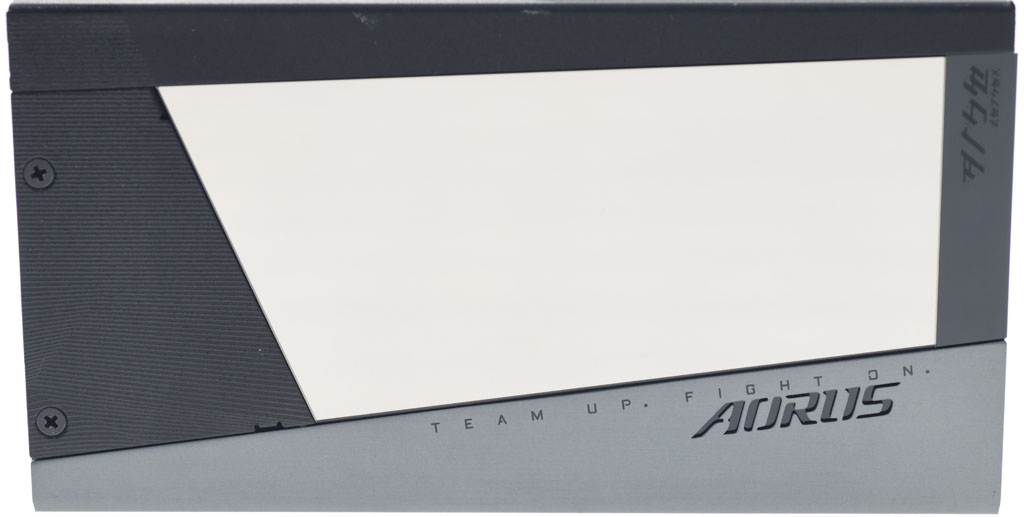

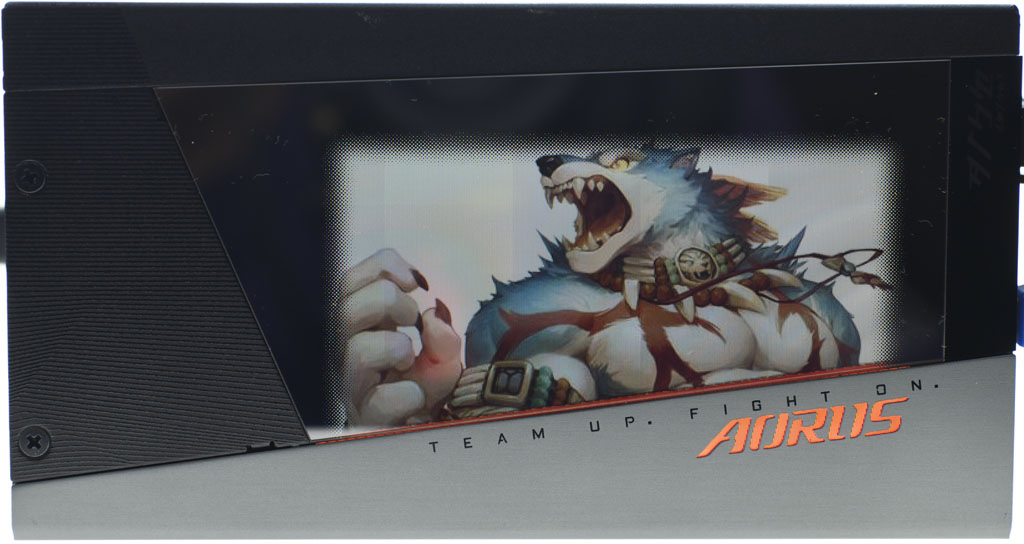

▼本體其中一個側面貼上大面積鏡面面板，鏡面面板下方有標語”TEAM UP.FIGHT ON.”及商標鏤空字樣

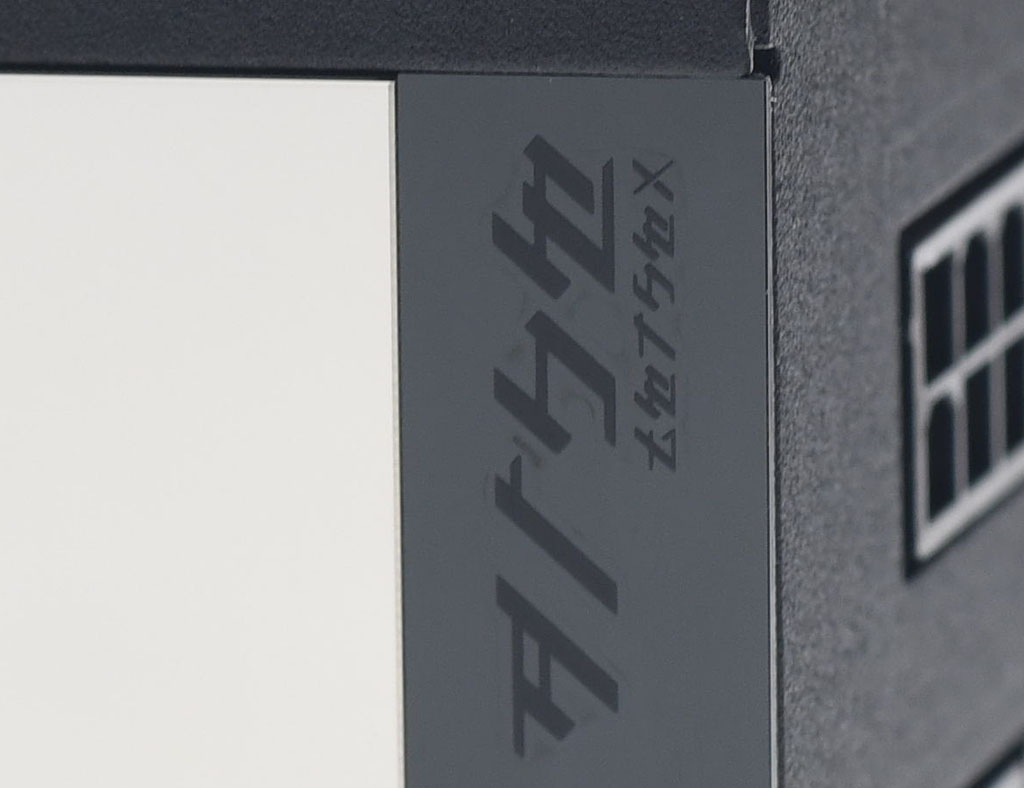

▼鏡面面板右側飾板上有文字圖樣

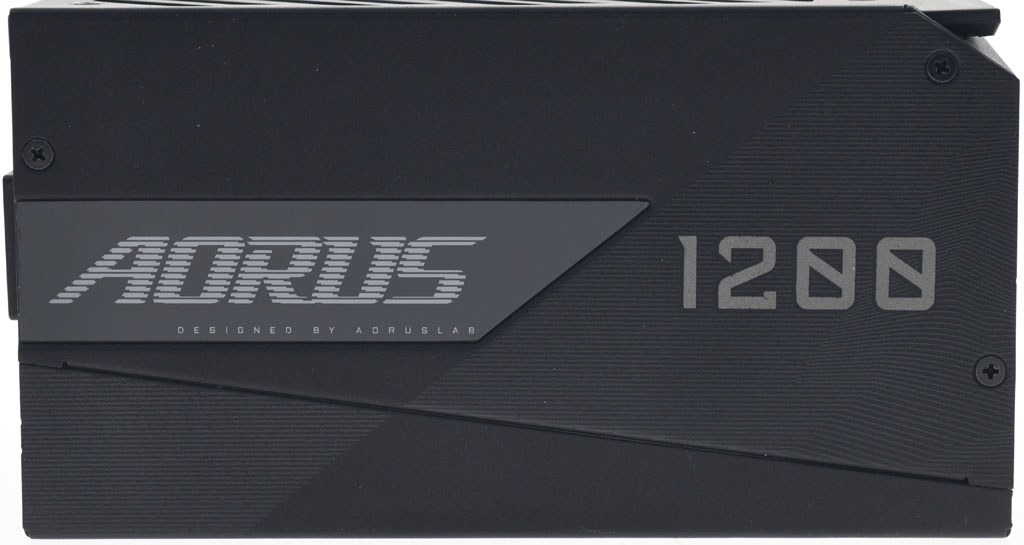

▼本體另一個側面有AORUS、DESIGNED BY AORUSLAB飾板及1200字樣

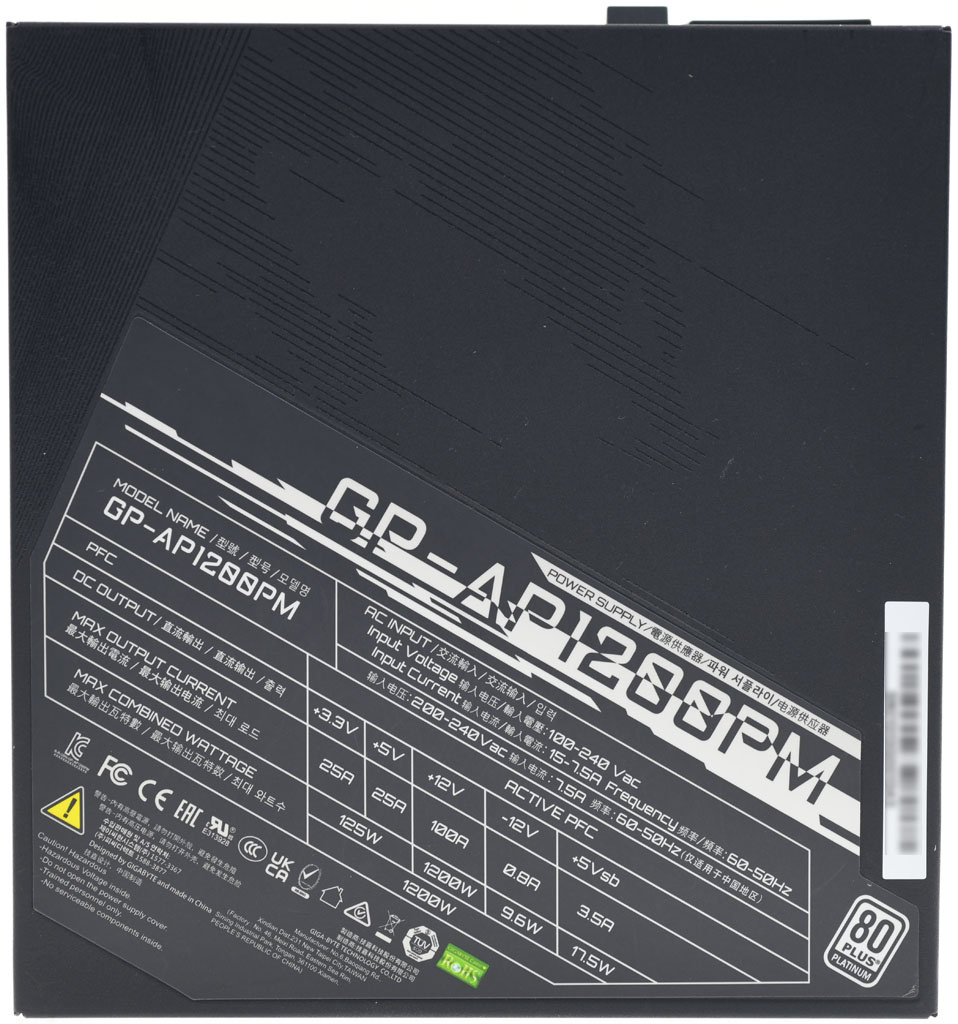

▼規格標籤及條碼貼在電源本體背面外殼，標籤印上產品名稱、80PLUS白金認證標章、型號、輸入電壓/電流/頻率、各組最大輸出電流/功率、總輸出功率、安規/BSMI認證標章、警告訊息、產地

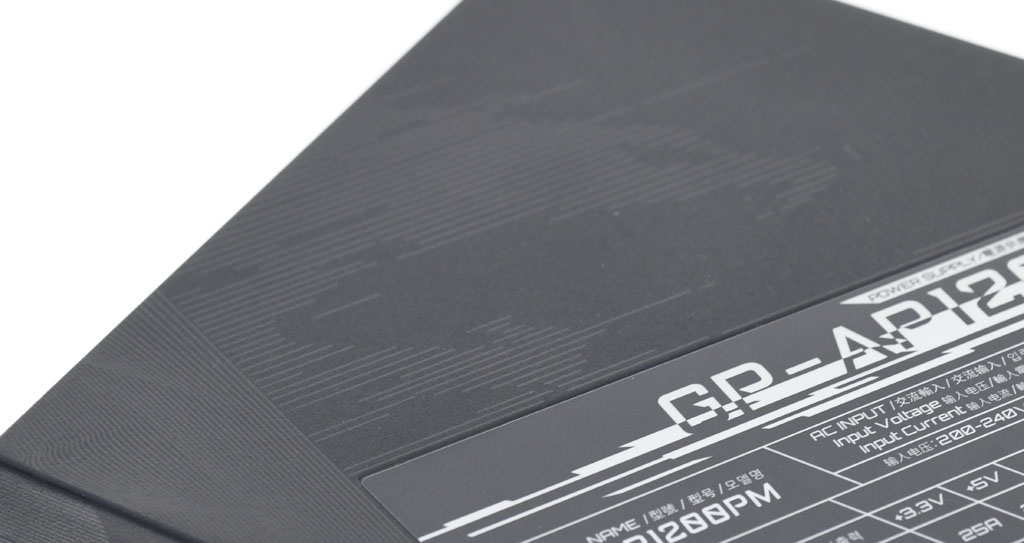

▼電源本體背面外殼上的平行線條紋路展現出商標圖樣
▼沖壓加工的直條進氣口鋁合金風扇護網中央有圓形AORUS標誌，角落處有AP1200PM字樣

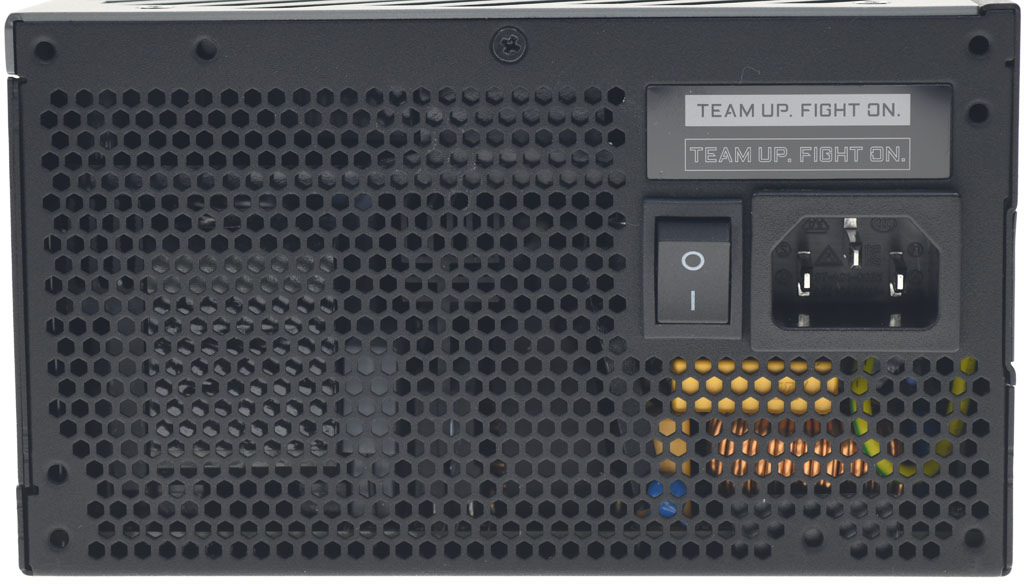

▼後方出風口處設有交流輸入插座及電源總開關，上面有”TEAM UP.FIGHT ON.”飾板
▼隨附的電源固定螺絲為短螺絲
▼模組化線組輸出插座及通信用Micro USB連接器旁有標示，上方貼上”安裝時請使用原裝連接線”英文警語

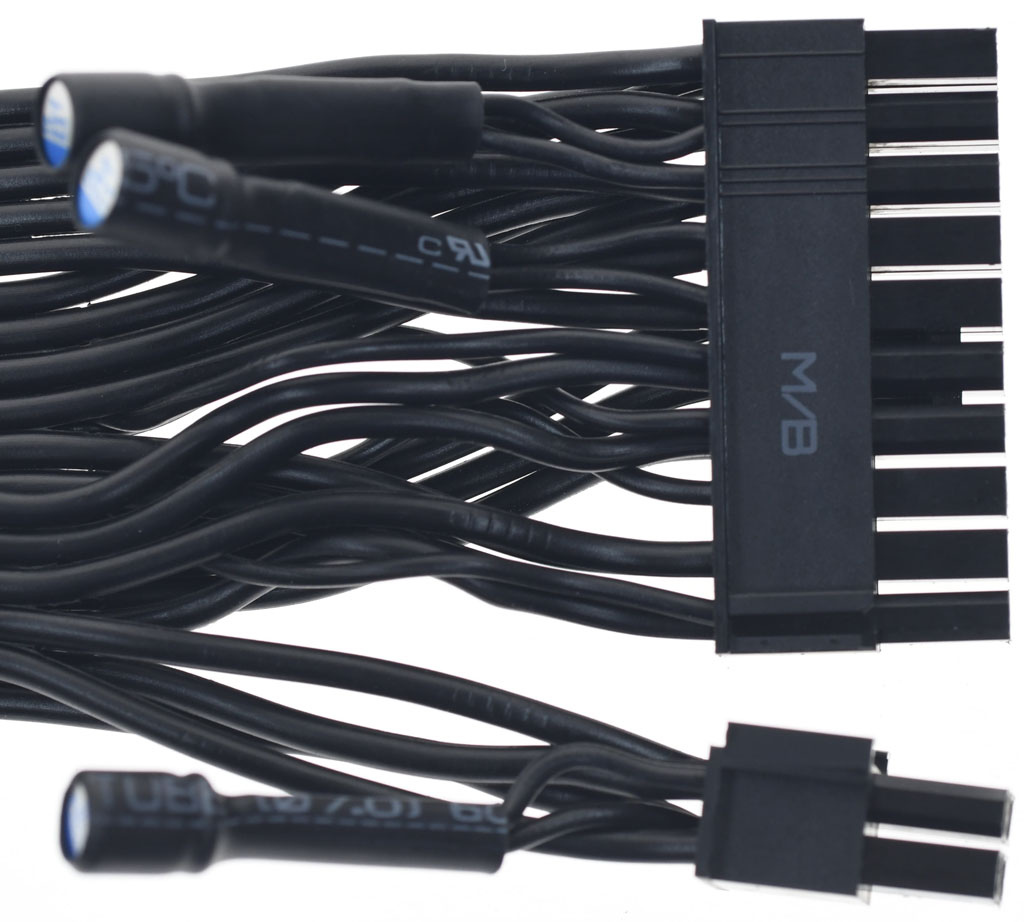

▼一組主機板電源黑色帶狀模組化線路，提供1個ATX20+4P接頭，16AWG+22AWG線路長度為60公分。ATX20+4P接頭3.3V加上560µF 6.3V固態電容，5V加上270µF 16V固態電容，12V加上270µF 16V固態電容，固態電容接腳用電線延長，整個電容用套管包住

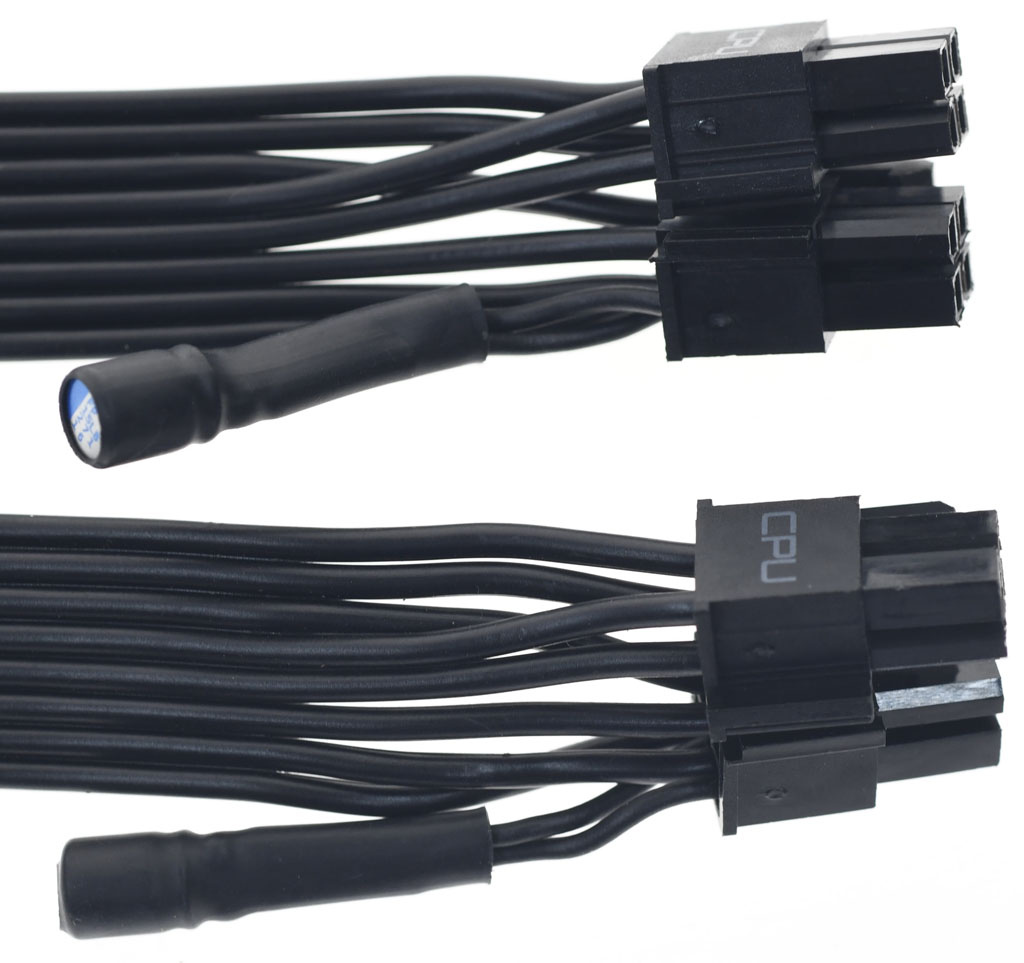

▼兩組處理器電源黑色帶狀模組化線路，每組提供1個EPS 4+4P接頭，16AWG線路長度為64公分。每個EPS 4+4P接頭12V加上270µF 16V固態電容，固態電容接腳用電線延長，整個電容用套管包住

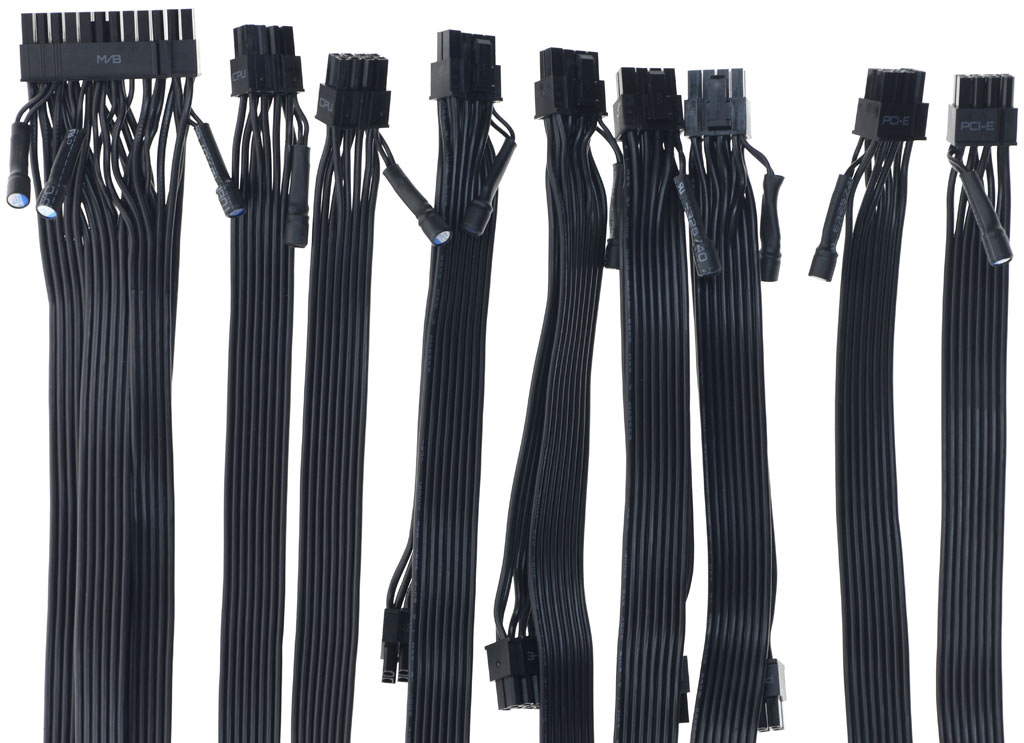

▼四組雙頭顯示卡電源黑色帶狀模組化線路，每組提供2個PCIE 6+2P接頭，至第一個接頭16AWG線路長度為64公分，接頭間16AWG線路長度為15公分。兩組單頭顯示卡電源黑色帶狀模組化線路，每組提供1個PCIE 6+2P接頭，16AWG線路長度為64公分。6條線總共提供10個PCIE 6+2P接頭。每條線的第一個PCIE 6+2P接頭12V加上270µF 16V固態電容，固態電容接腳用電線延長，整個電容用套管包住
▼ATX 20+4P、EPS 4+4P、PCIE 6+2P線組均有加裝電容，插拔接頭時注意不要拉扯到電容及線路，避免造成損壞

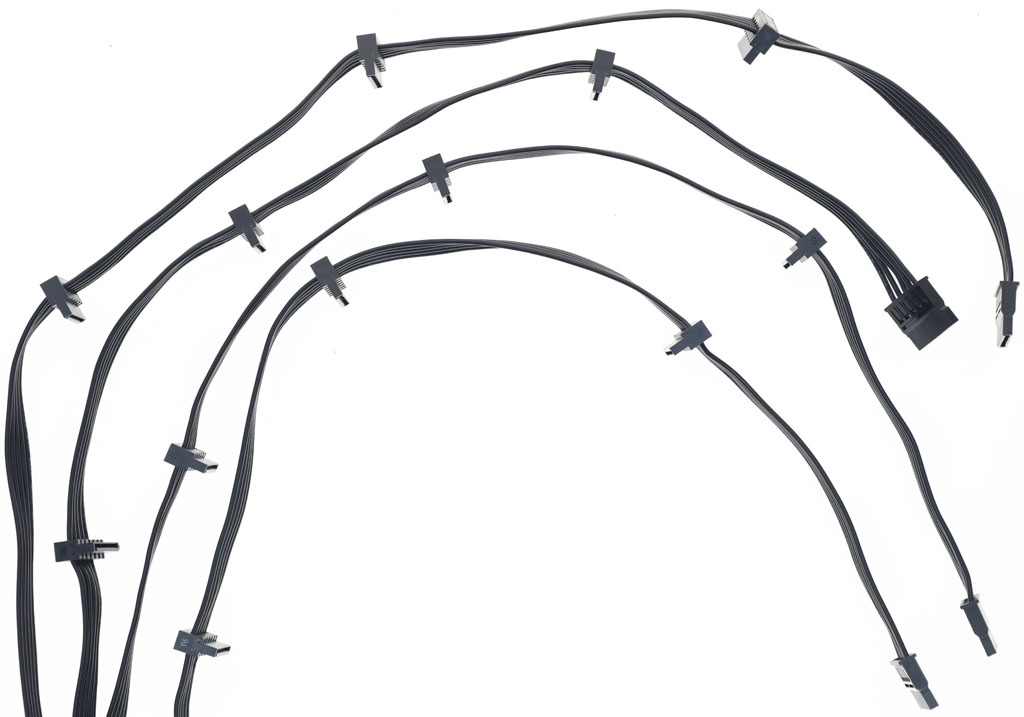

▼四組SATA接頭黑色帶狀模組化線路，提供12個直角SATA接頭及4個直式SATA接頭，至第一個接頭18AWG線路長度為64公分，接頭間18AWG線路長度為14公分

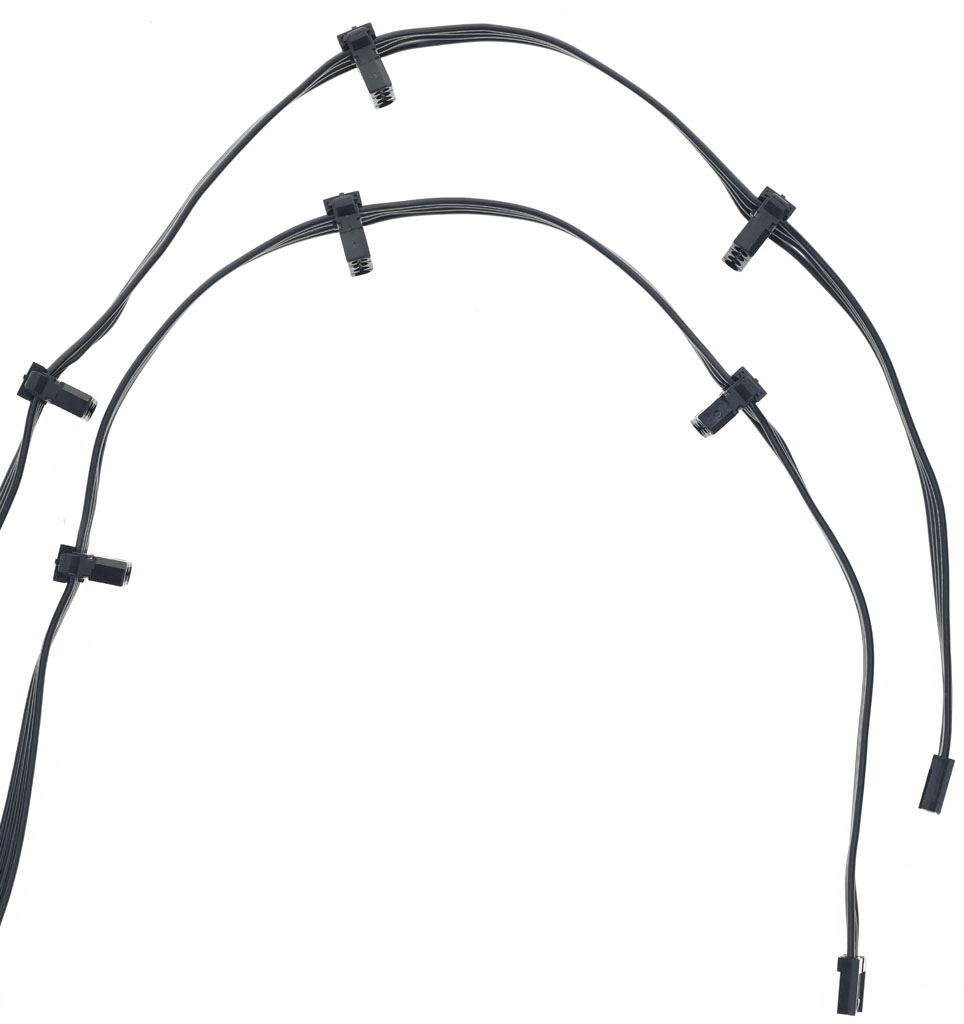

▼兩組4P接頭黑色帶狀模組化線路，提供6個直角大4P接頭及2個小4P接頭，至第一個接頭18AWG線路長度為59公分，直角大4P接頭間18AWG線路長度為11公分，末端小4P接頭18AWG線路長度為14.5公分

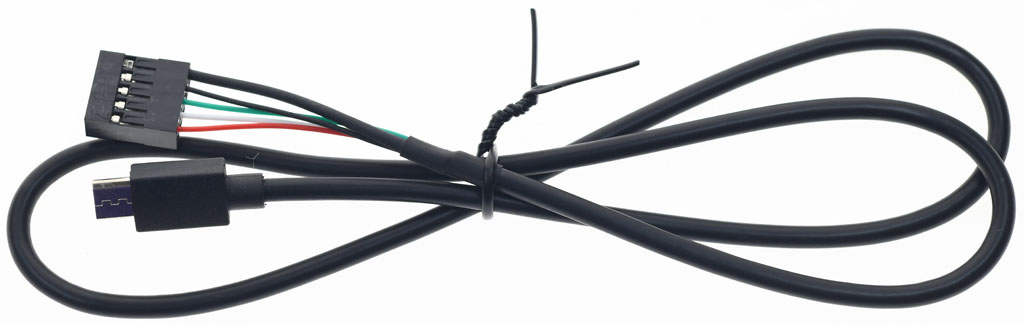

▼連線用傳輸線，長度為59公分，一端為Micro USB連接器，一端為9pin杜邦2.54mm連接器，用來連接主機板內接USB2.0插針

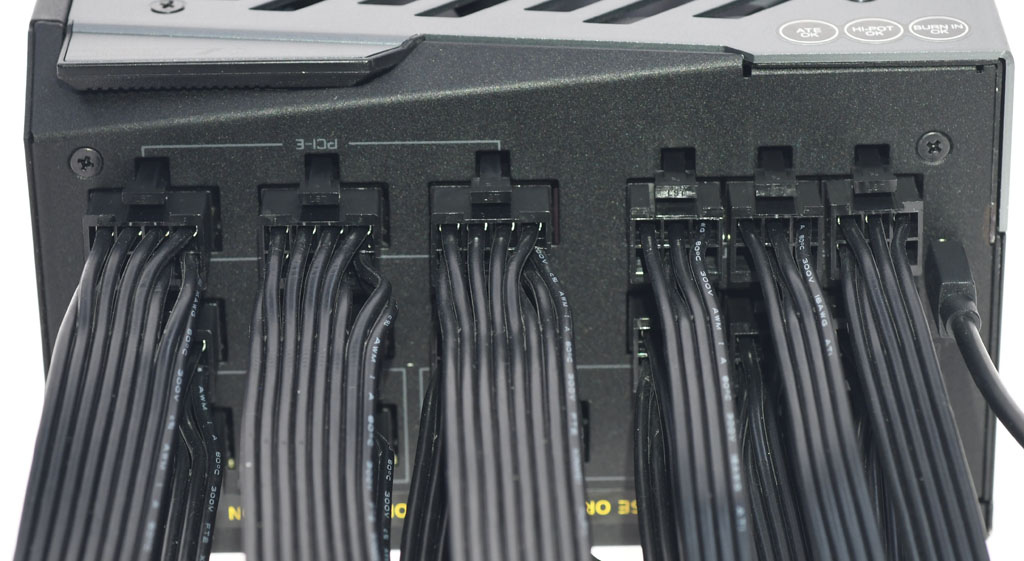

▼將所有模組化線路及Micro USB傳輸線插上的樣子

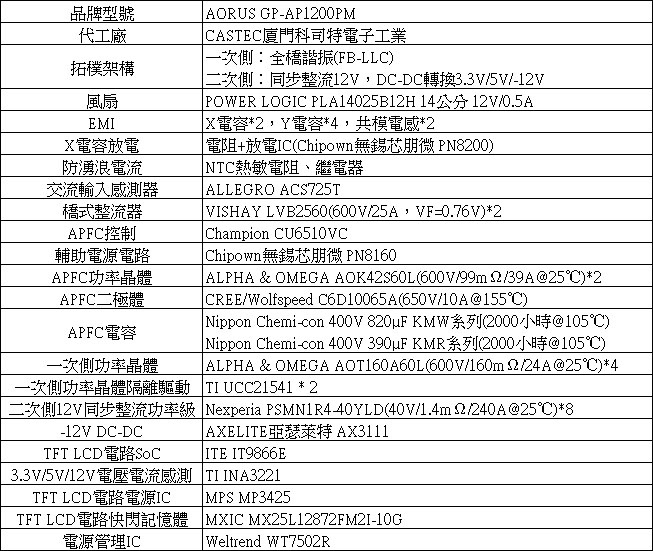

▼AORUS AP1200PM 1200W內部結構及使用元件說明簡表

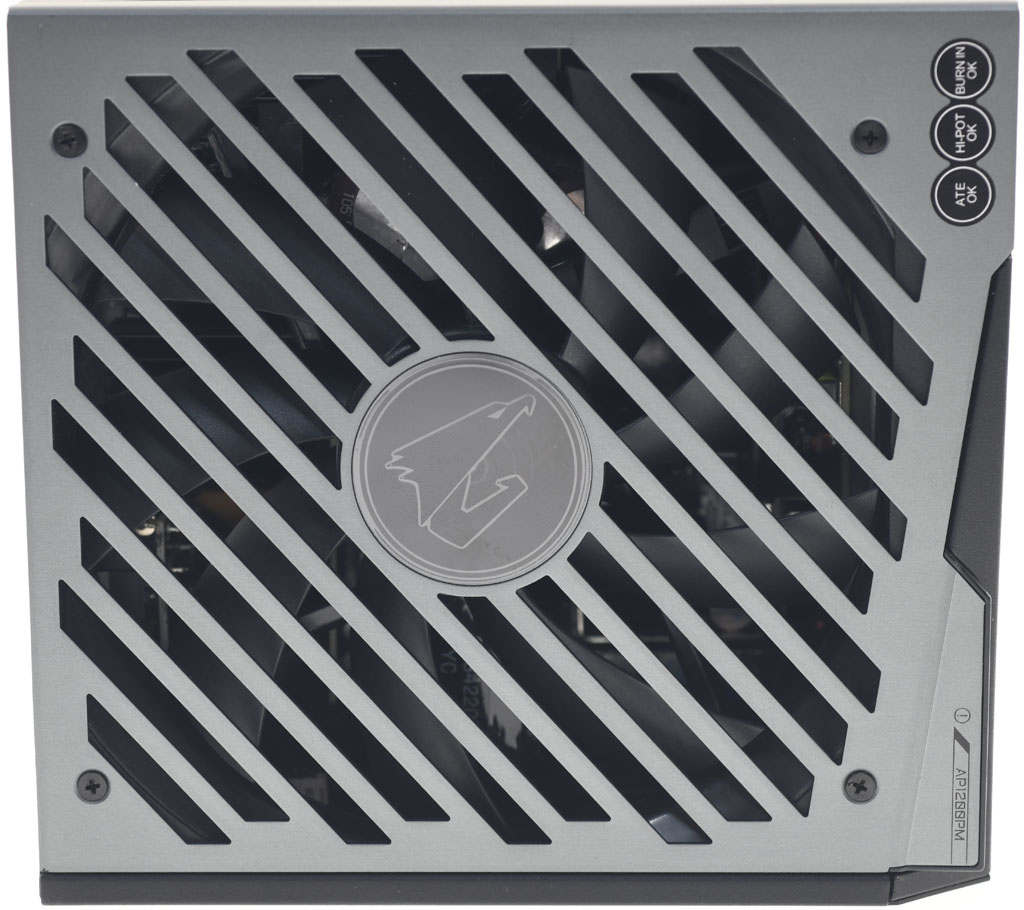

▼風扇護網可單獨拆下，方便清潔風扇灰塵。風扇護網延伸至側邊並覆蓋部分螢幕區域，側面AORUS字樣鏤空

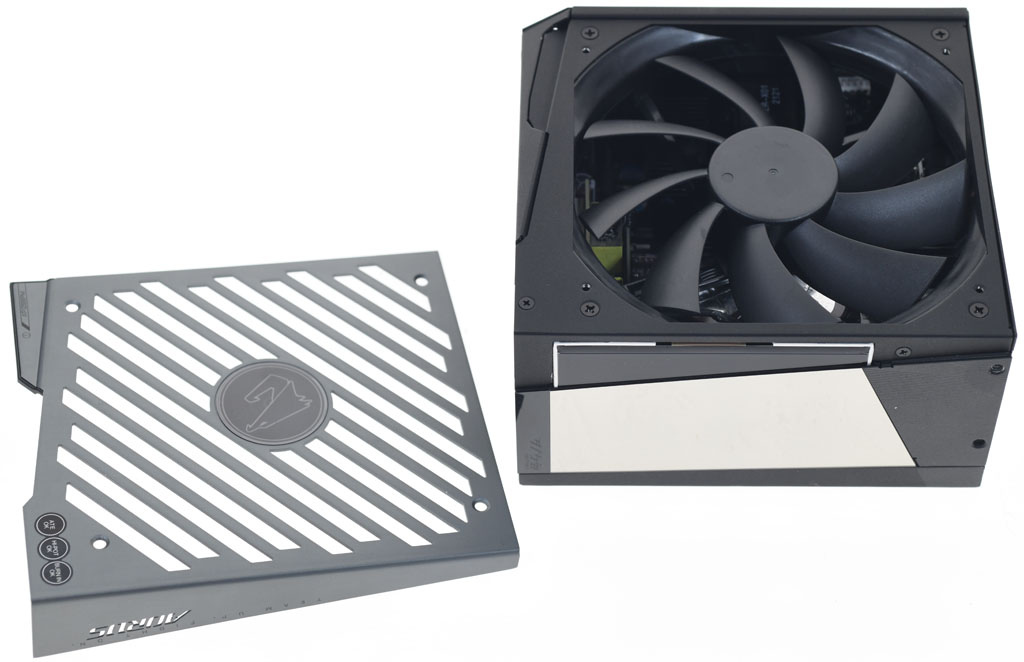

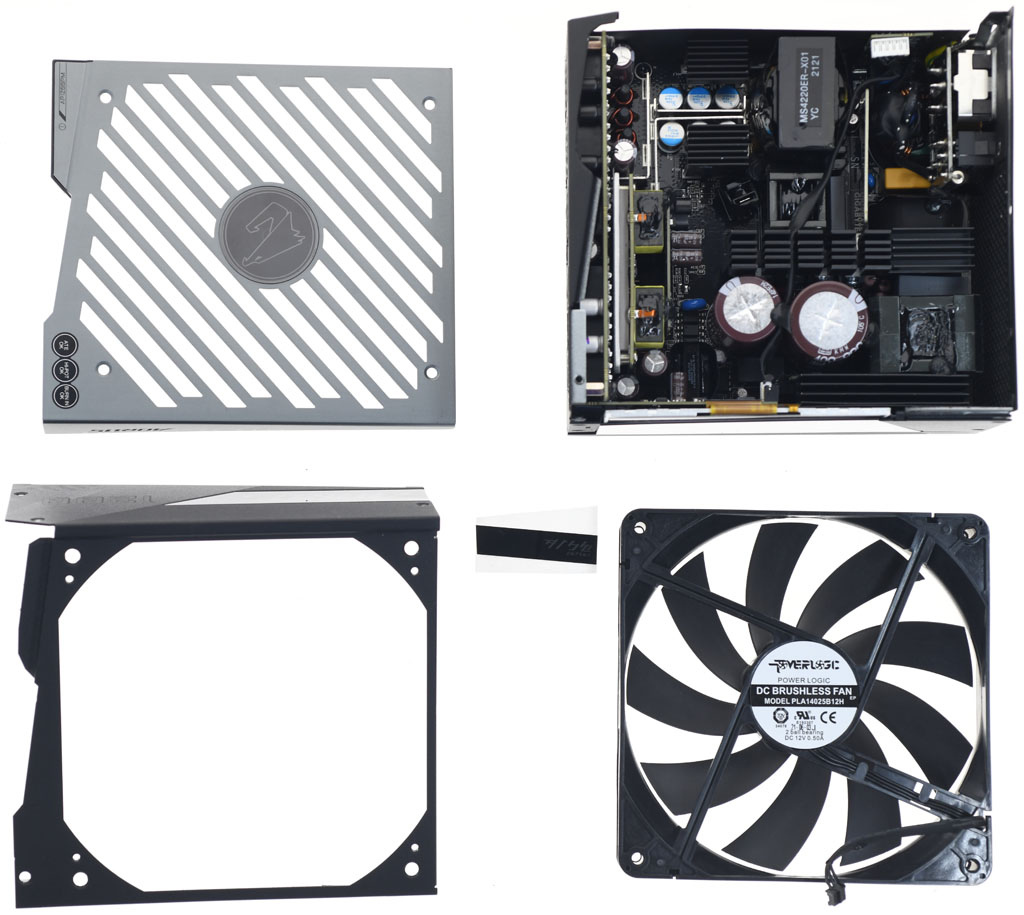

▼將風扇固定外殼及風扇自本體分離

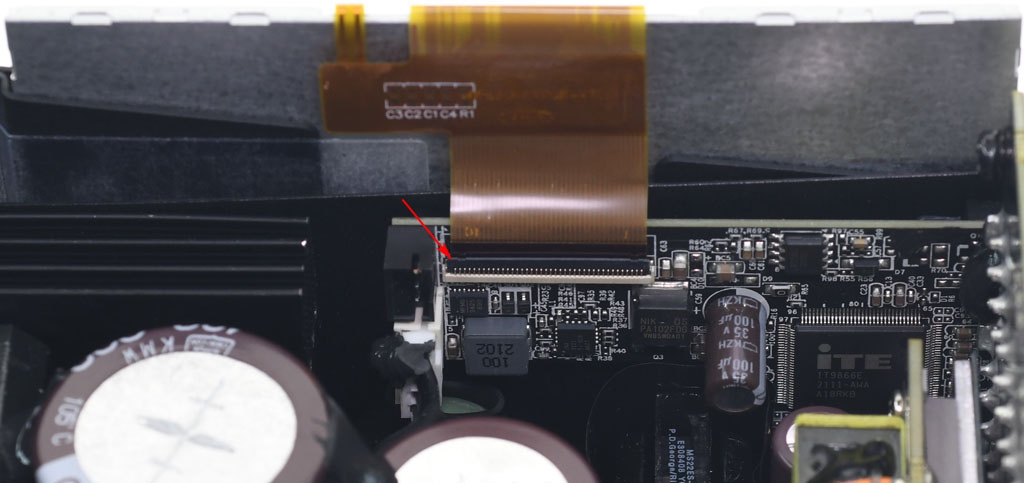

▼側面TFT-LCD螢幕面板排線與內部控制電路子板相接的連接器(紅色箭頭)

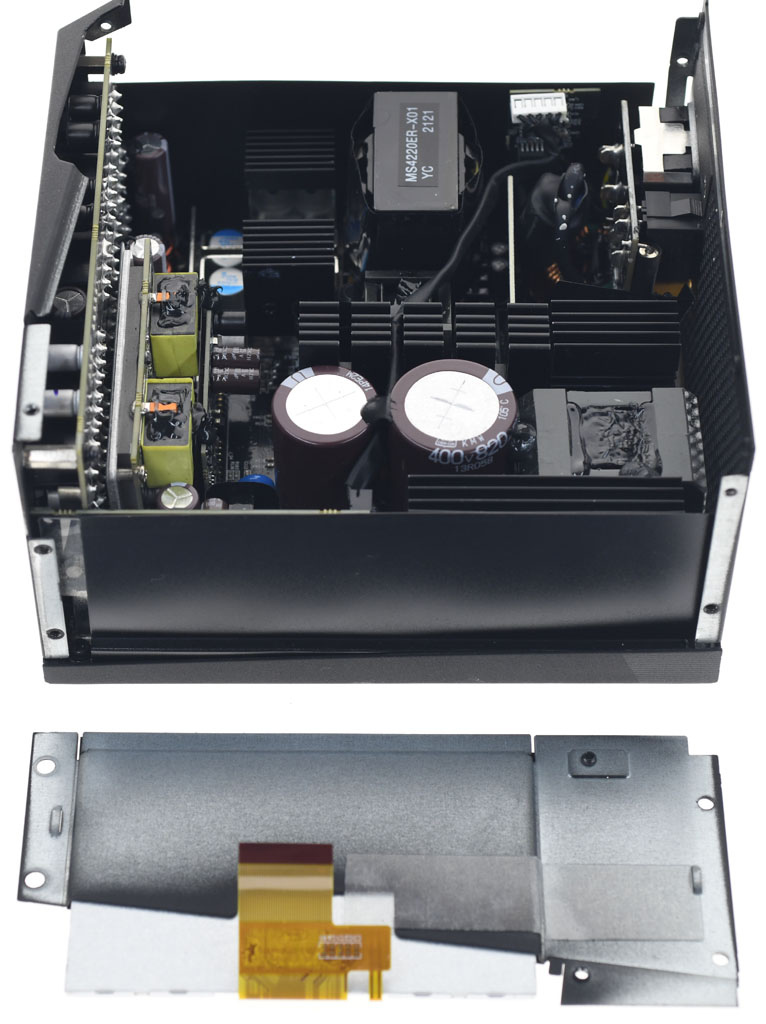

▼解除連接器鎖定，取出面板排線，拆卸兩側螺絲後，就可取下含面板的側面外殼

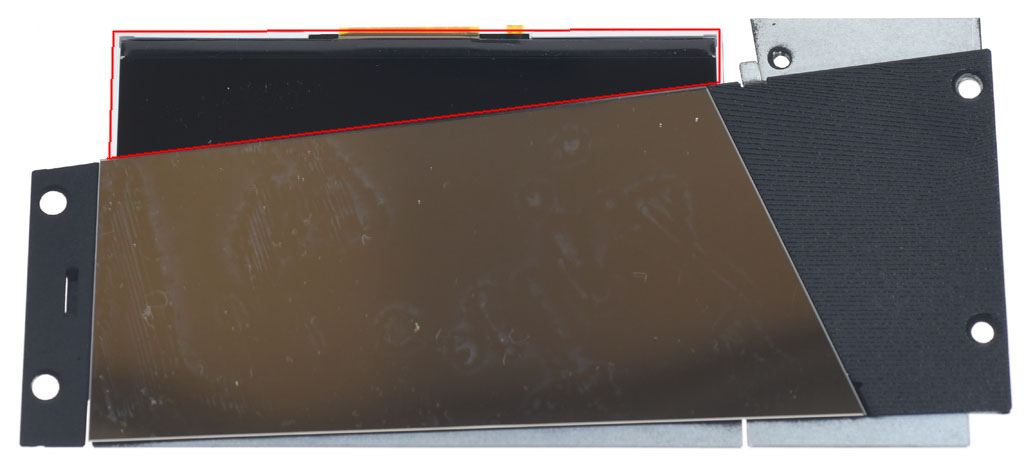

▼側面外殼的鏡面外蓋只覆蓋面板部分區域，其餘未覆蓋區域(紅色框)則用於側面鏤空商標的色彩效果顯示

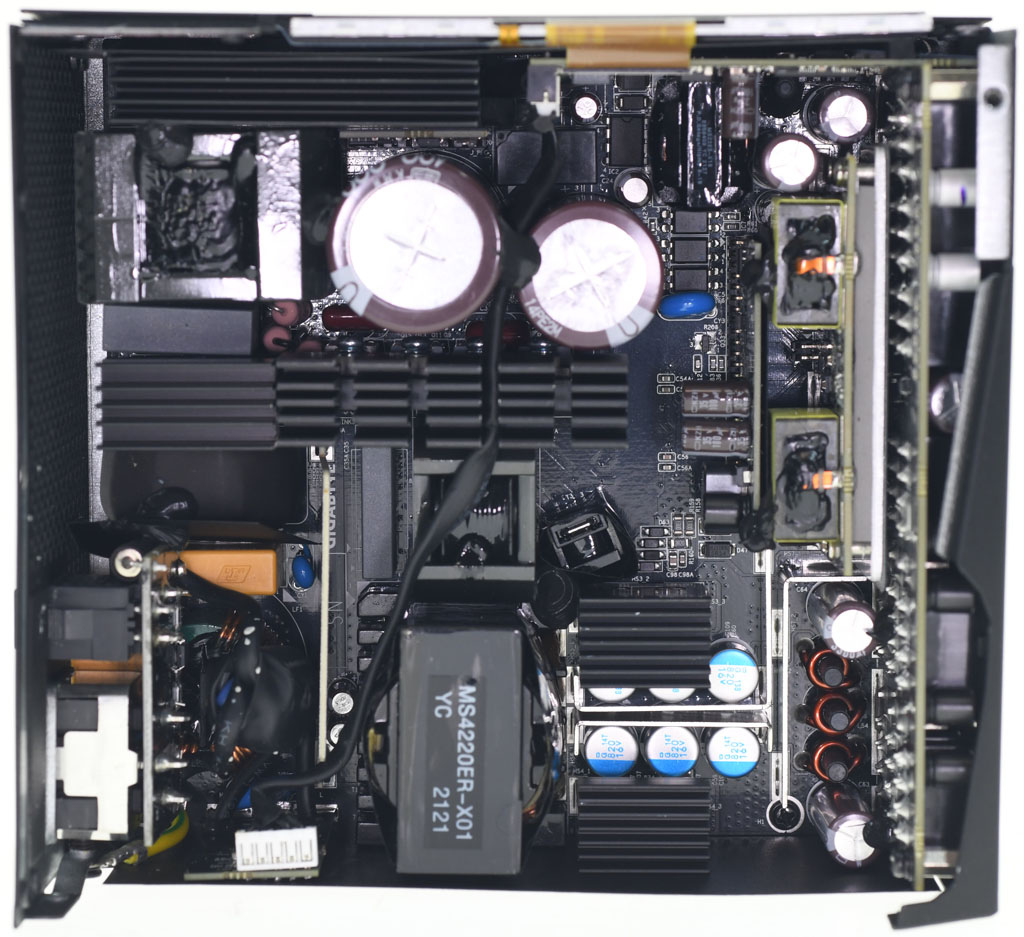

▼內部結構圖，AORUS AP1200PM為CASTEC廈門科司特電子工業代工，採用APFC、全橋諧振、二次側同步整流輸出12V，並經由DC-DC轉換3.3V/5V/-12V

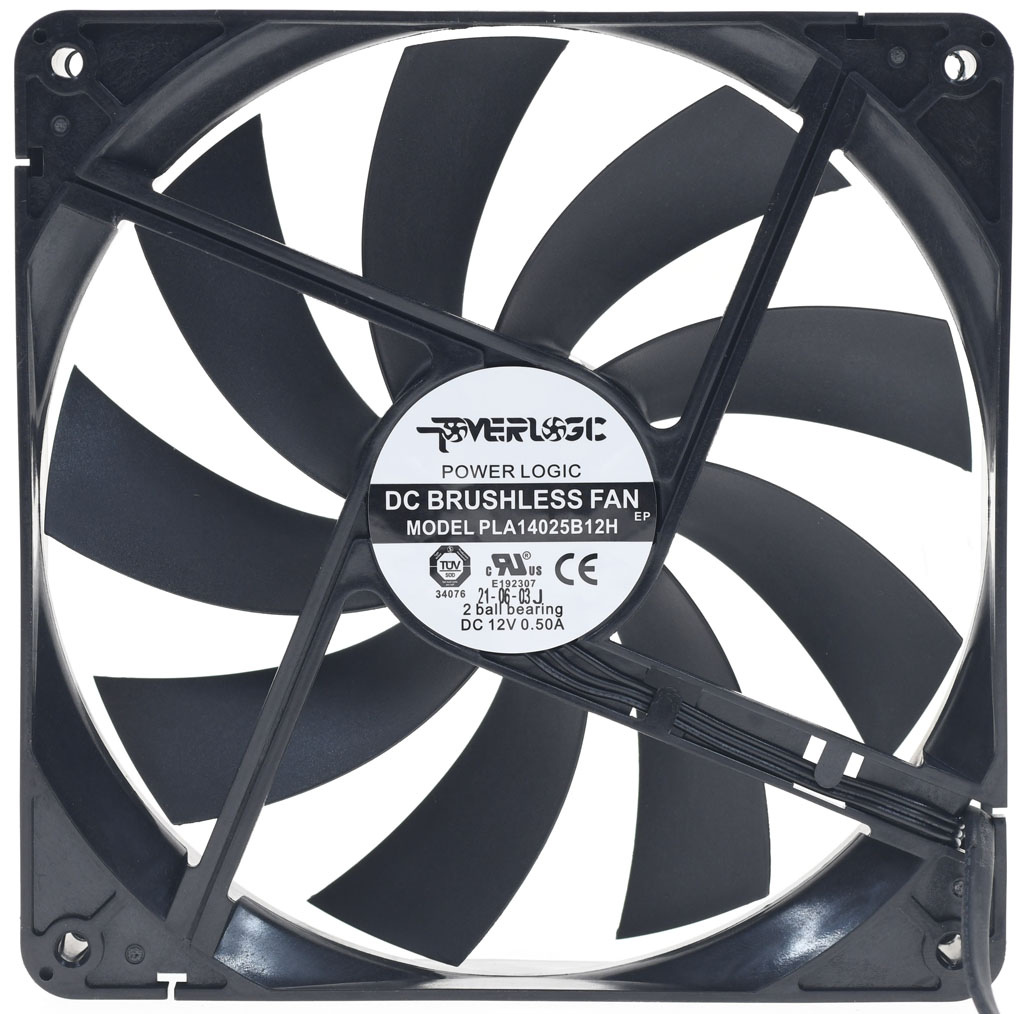

▼風扇為POWER LOGIC PLA14025B12H雙滾珠軸承14公分 12V/0.5A

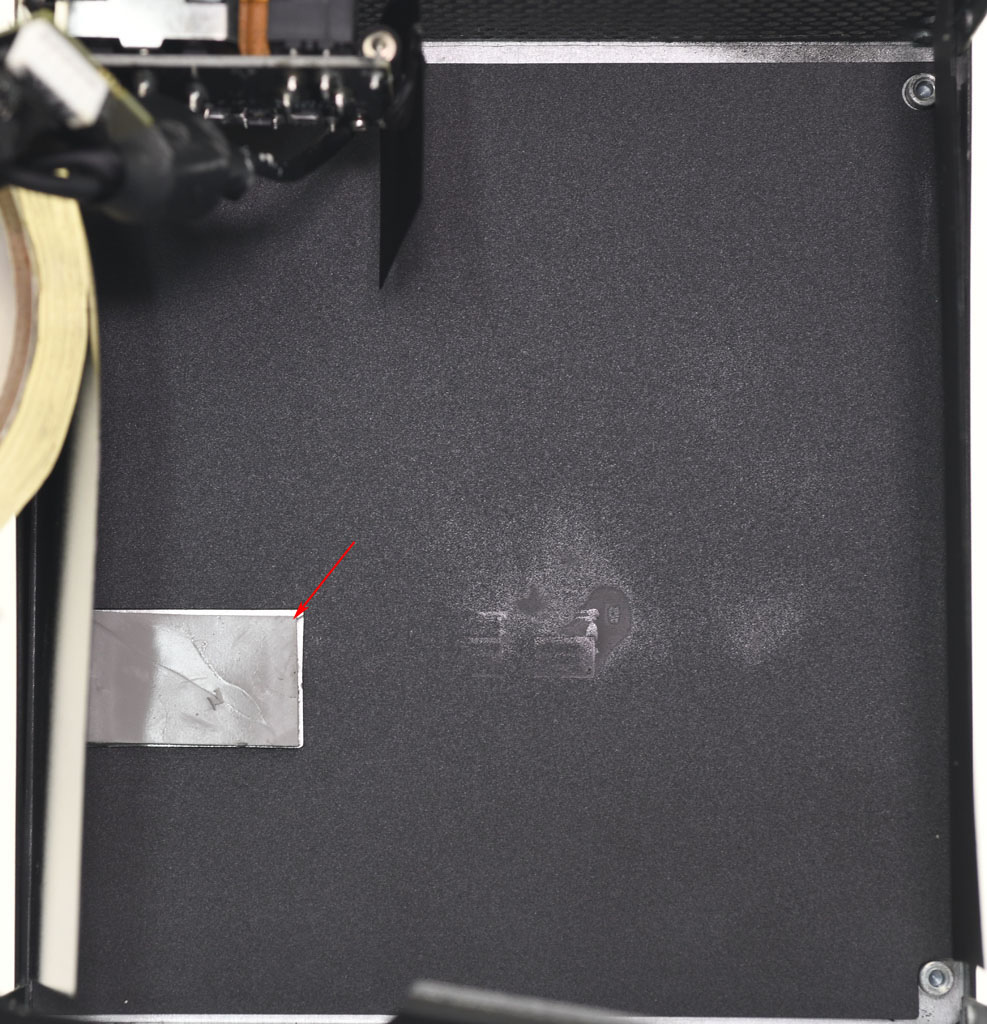

▼外殼與主電路板背面之間有加上黑色絕緣隔板，並在二次側區域開孔，貼上1塊灰色導熱墊，讓主電路板二次側熱量可以傳導至外殼背面協助散熱
▼電路板背面焊點整體做工良好

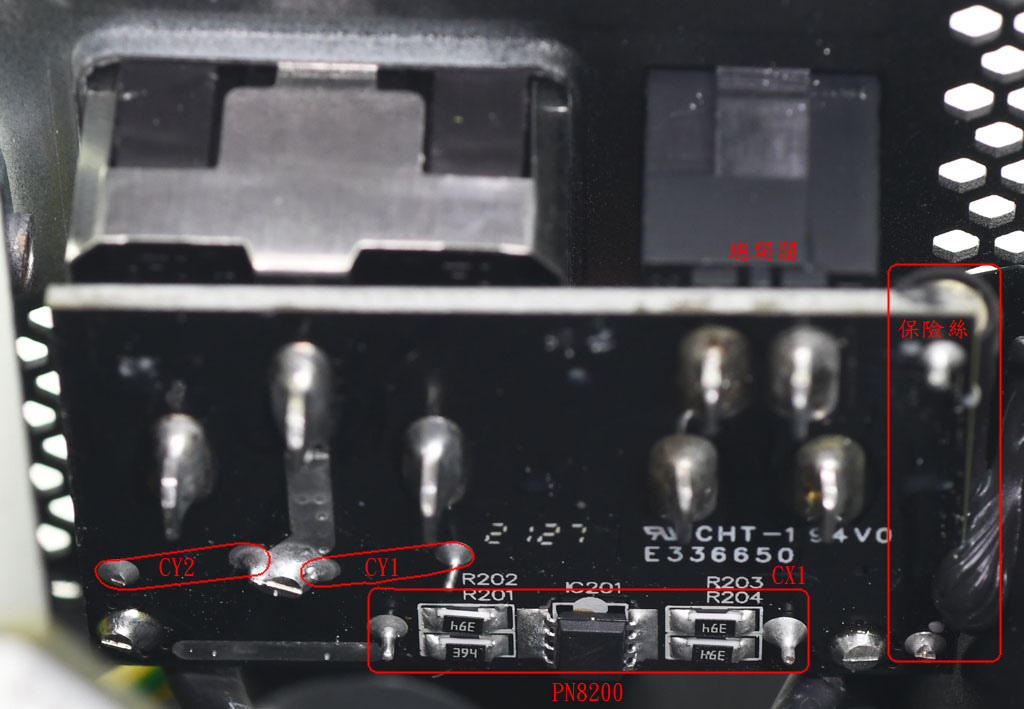

▼交流輸入插座及總開關後方加上電路子板，上面有1個X電容(CX1)，2個Y電容(CY1/CY2)，X電容放電IC(Chipown無錫芯朋微 PN8200)及電阻，右側臥式安裝的保險絲包覆套管

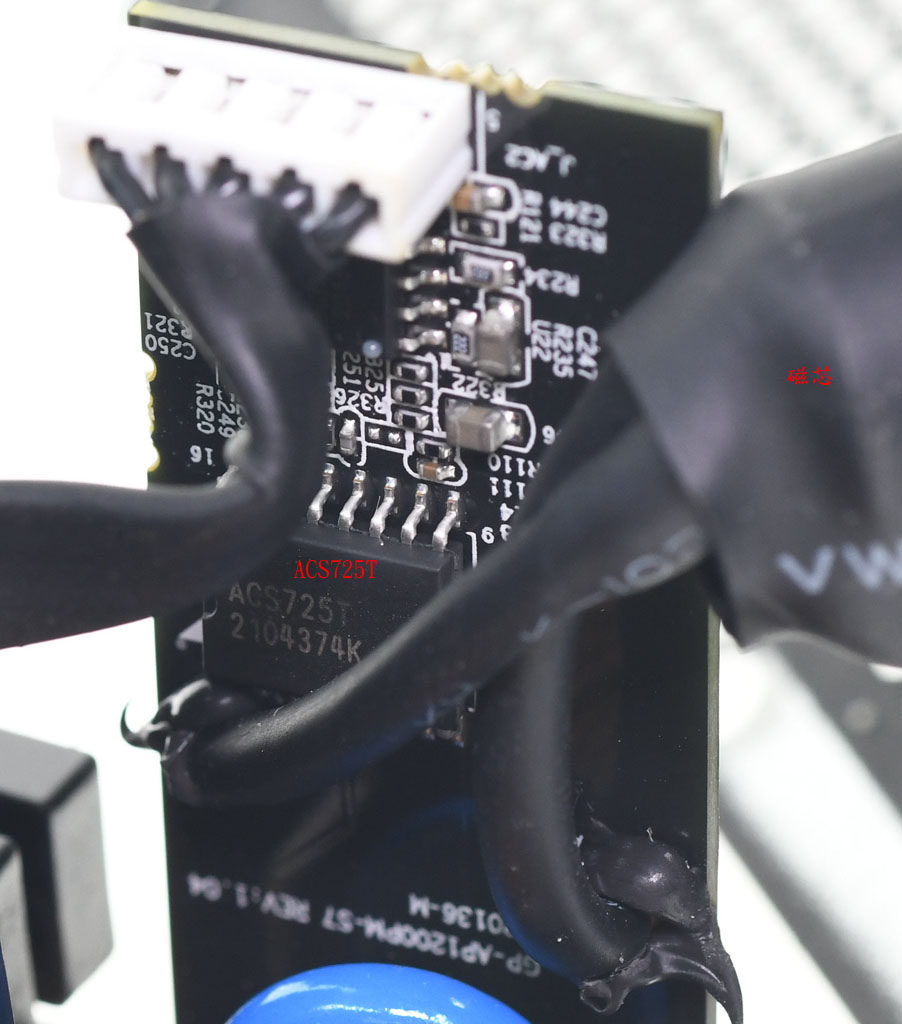

▼交流電源線及磁芯外均包覆套管，焊點處點膠固定，電源線進入主電路板前會先經過輸入交流感測子板，上面的ALLEGRO ACS725T用來測量輸入交流電流

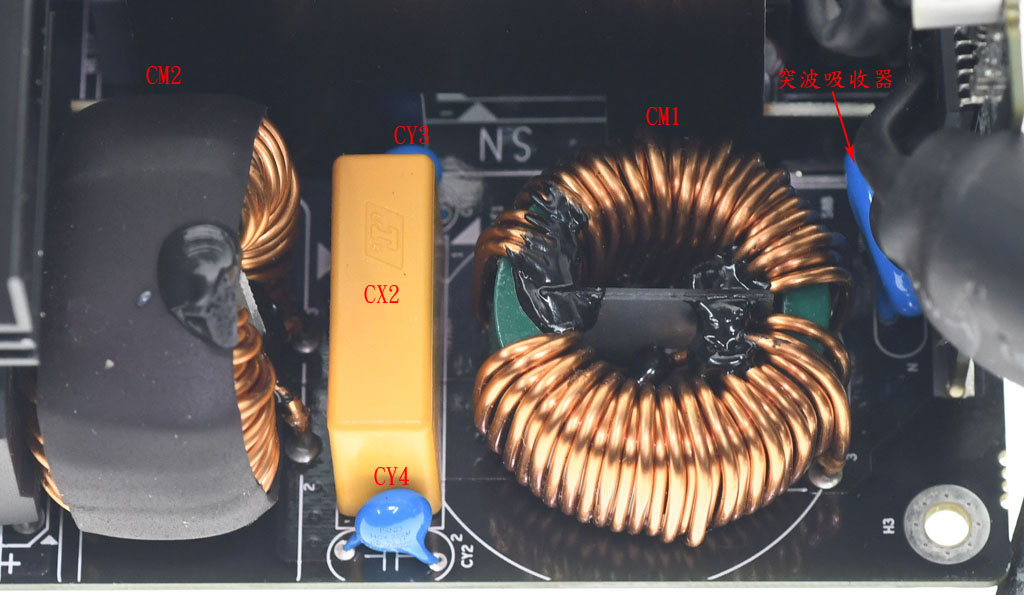

▼子板加上主電路板的EMI濾波電路總共有2個共模電感(CM1/CM2)、2個X電容(CX1/CX2)及4個Y電容(CY1/CY2/CY3/CY4)，右側突波吸收器未加上套管

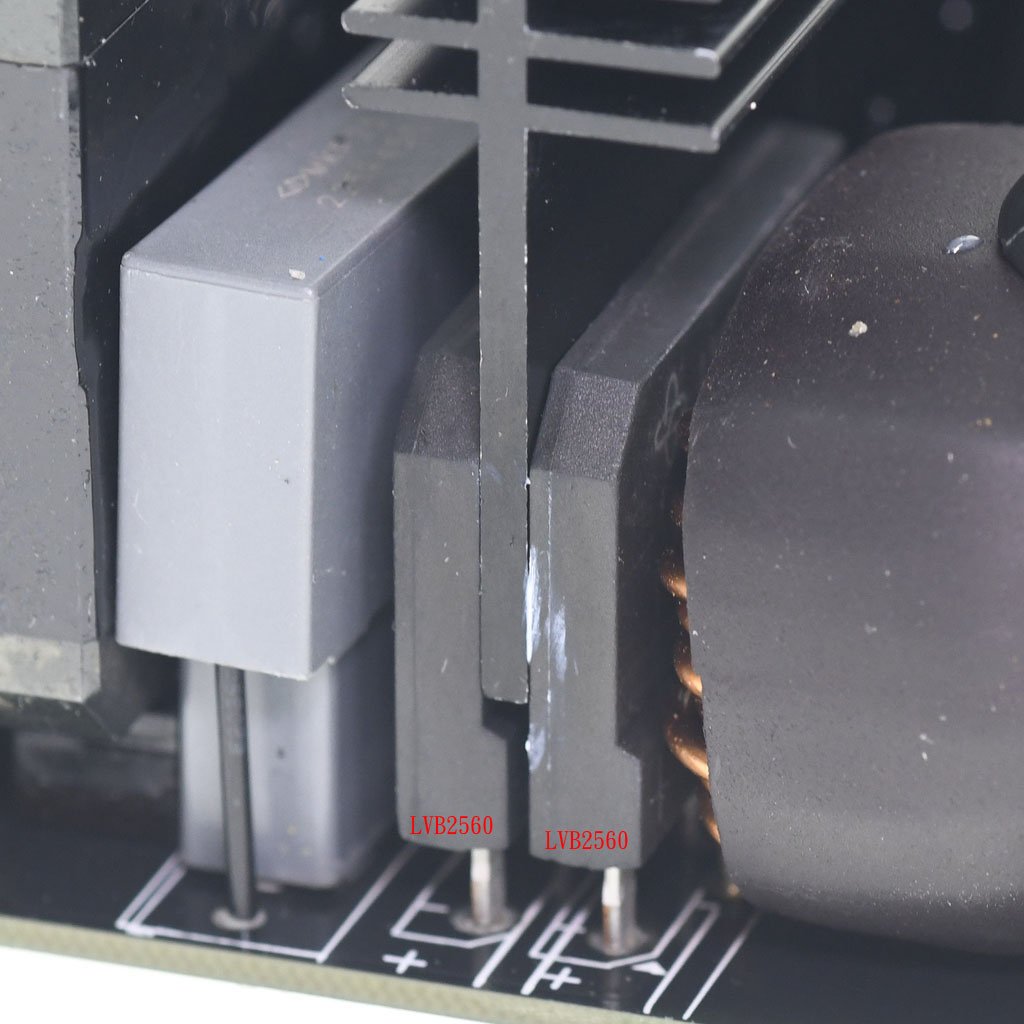

▼安裝在散熱片上的2顆VISHAY LVB2560低導通壓降型橋式整流器

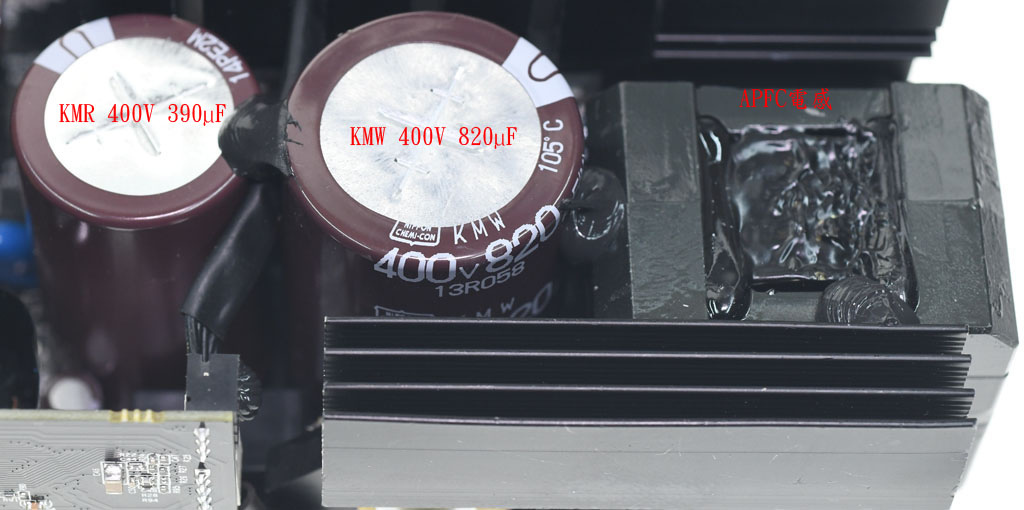

▼APFC電容採用1顆Nippon Chemi-con的KMW系列820µF 400V 105℃電解電容及1顆Nippon Chemi-con的KMR系列390µF 400V 105℃電解電容並聯組合(總容值1210µF)。右側APFC電感採用封閉式磁芯

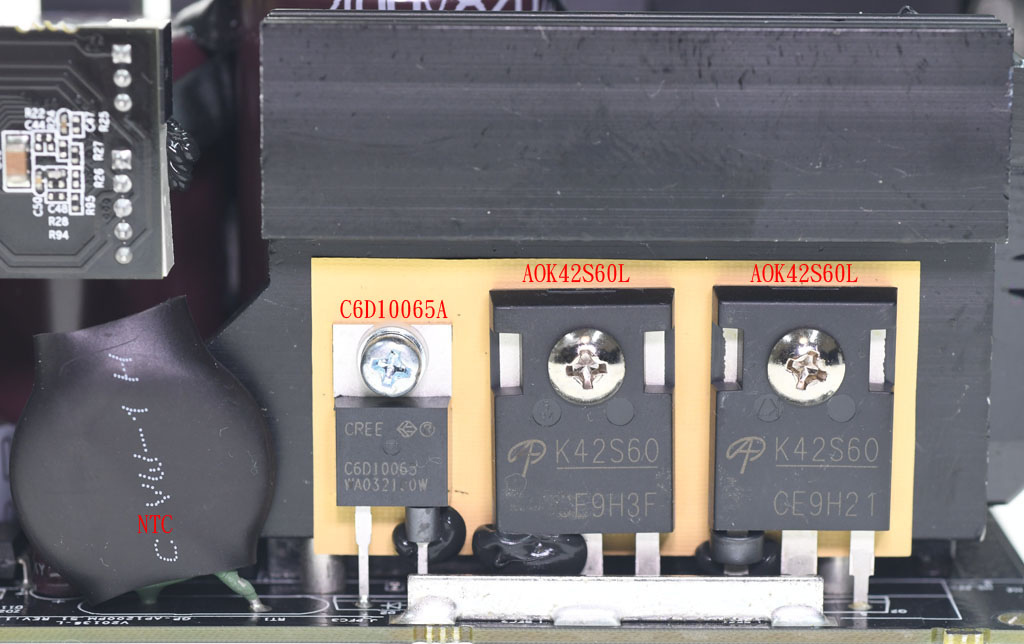

▼安裝在散熱片上的APFC功率元件，使用2顆ALPHA & OMEGA AOK42S60L TO-247封裝MOSFET及1顆CREE/Wolfspeed C6D10065A二極體。功率元件均透過絕緣導熱墊接觸散熱片，二極體加裝絕緣墊圈。左側用套管包住的圓餅狀元件為NTC熱敏電阻，用來抑制輸入湧浪電流

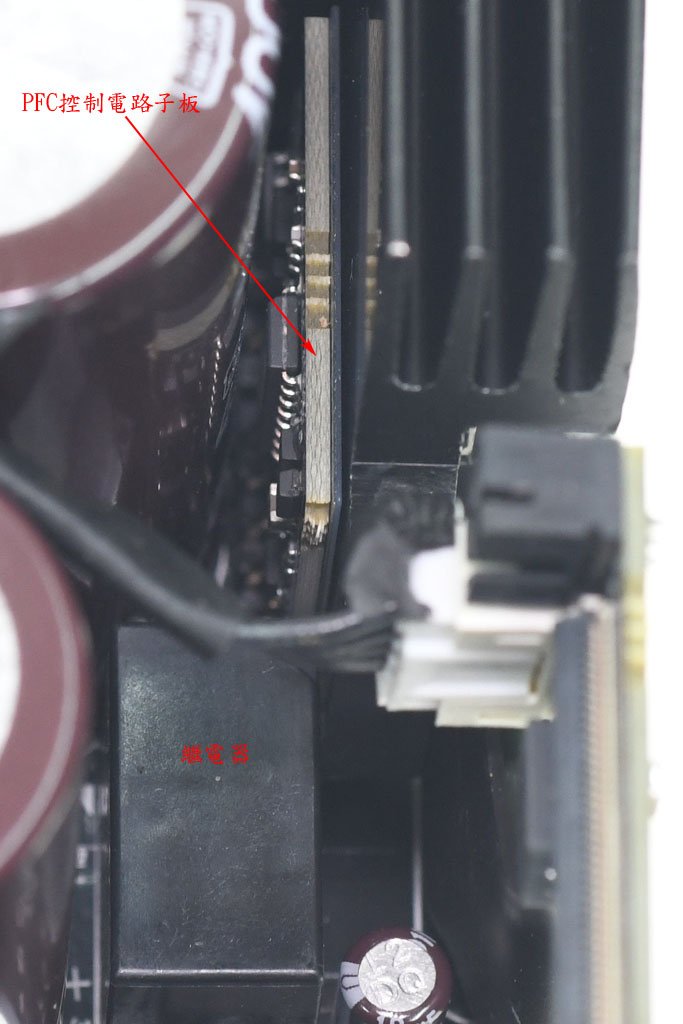

▼電源啟動後繼電器會將NTC短路，去除NTC所造成的功耗損失。繼電器上方電路子板負責一次側APFC控制
▼輔助電源電路一次側使用Chipown無錫芯朋微 PN8160整合式功率元件

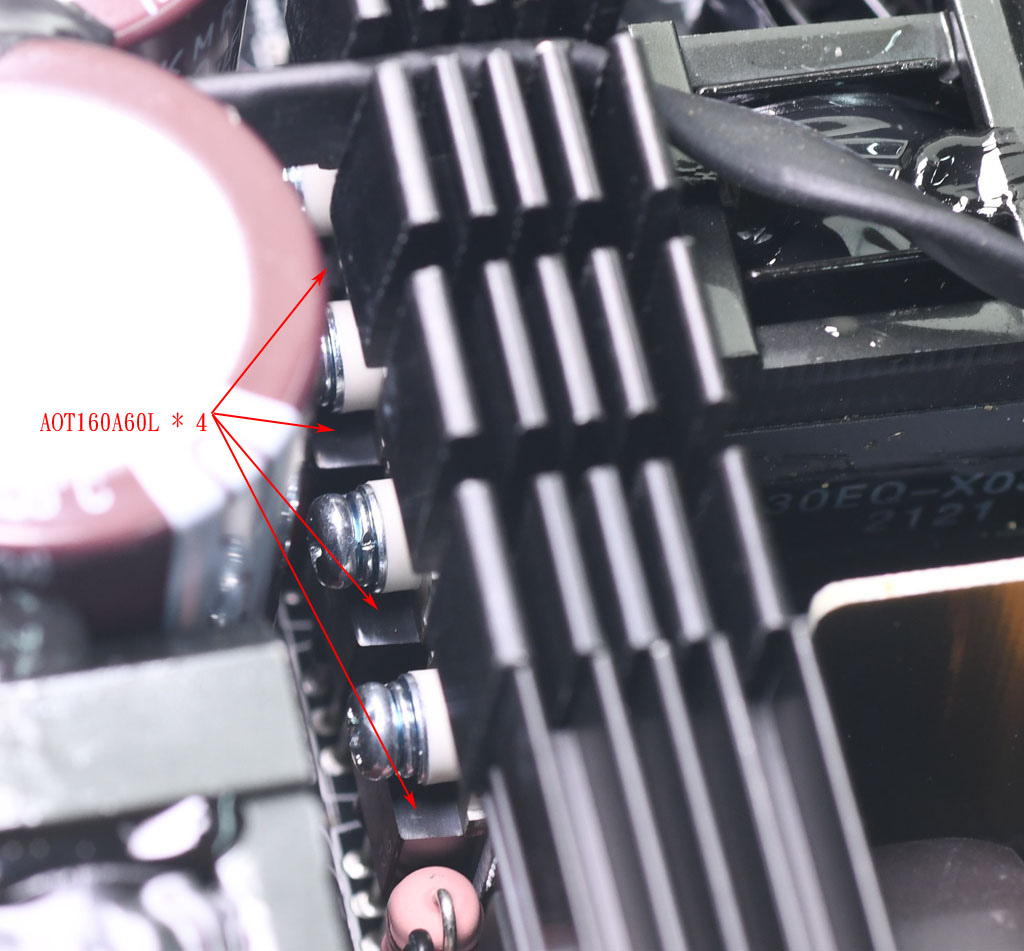

▼一次側全橋諧振功率級的4顆ALPHA & OMEGA AOT160A60L MOSFET安裝在同一片散熱片上
▼主電路板背面有用於一次側全橋諧振功率級隔離驅動的2顆TI UCC21541隔離驅動IC

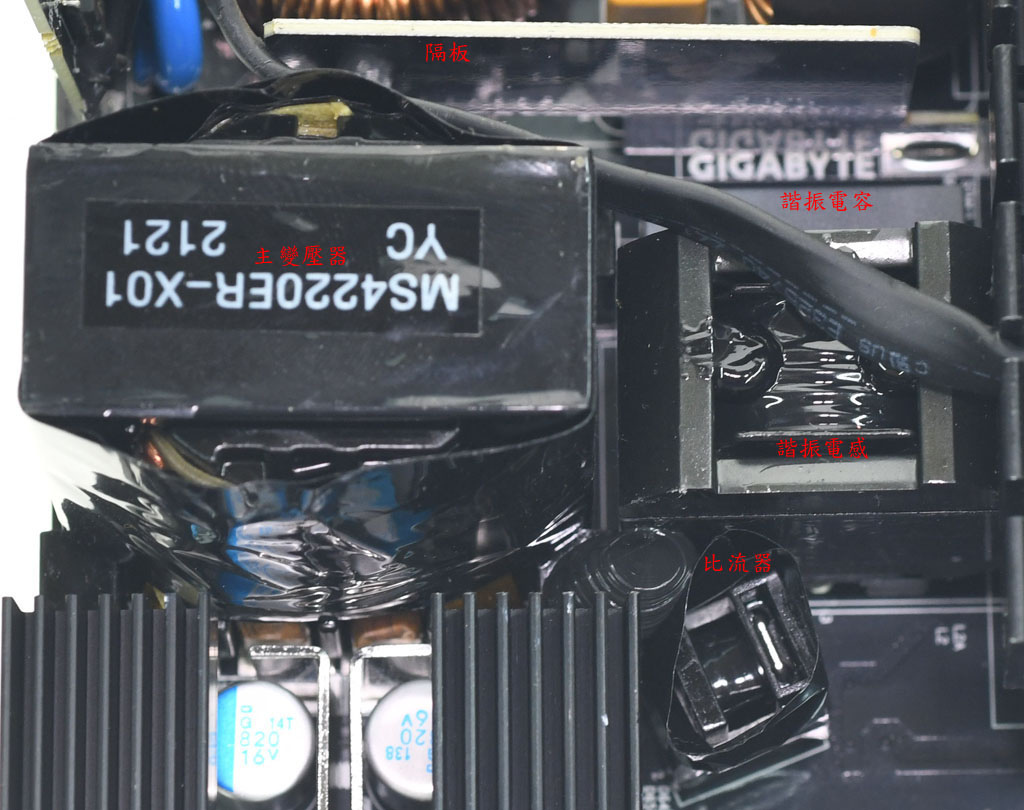

▼右側一次側LLC諧振槽有1個諧振電感與1個諧振電容，諧振電感下方為一次側電流偵測用比流器。左側主變壓器外包覆黑色聚酯薄膜膠帶，與鄰近的EMI電路設置隔板

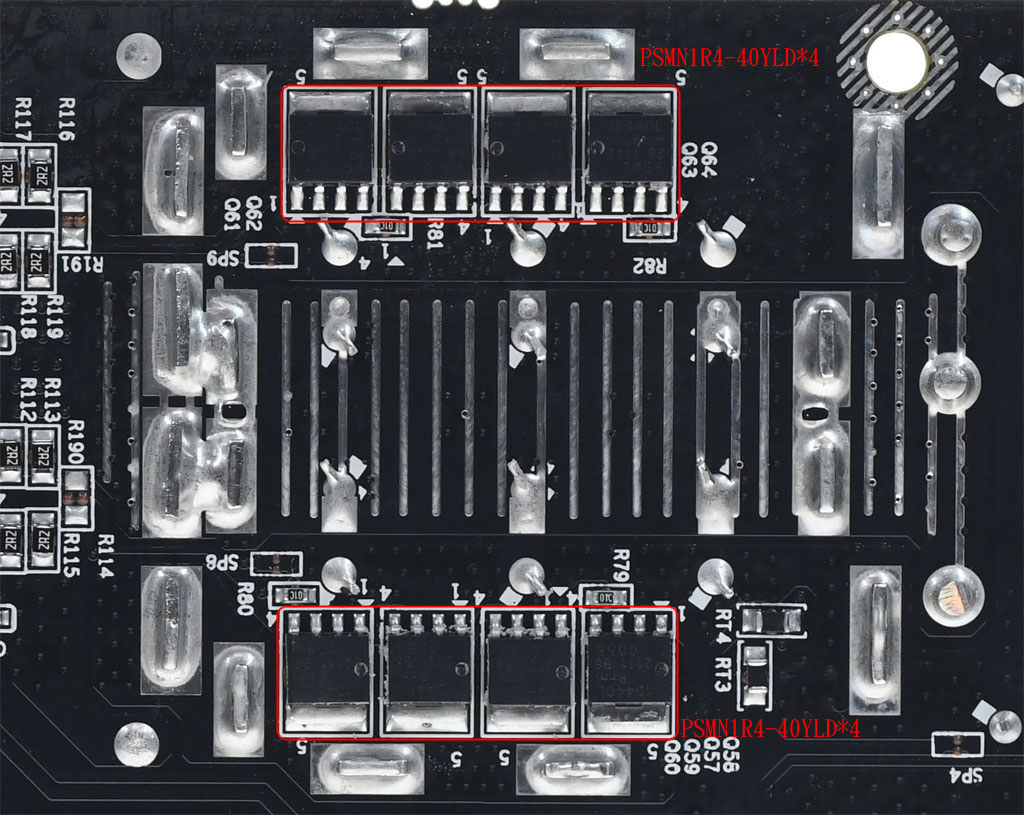

▼主電路板背面的二次側12V同步整流電路，採用8顆Nexperia PSMN1R4-40YLD MOSFET，透過焊點將熱量傳導至正面金屬板及散熱鰭片

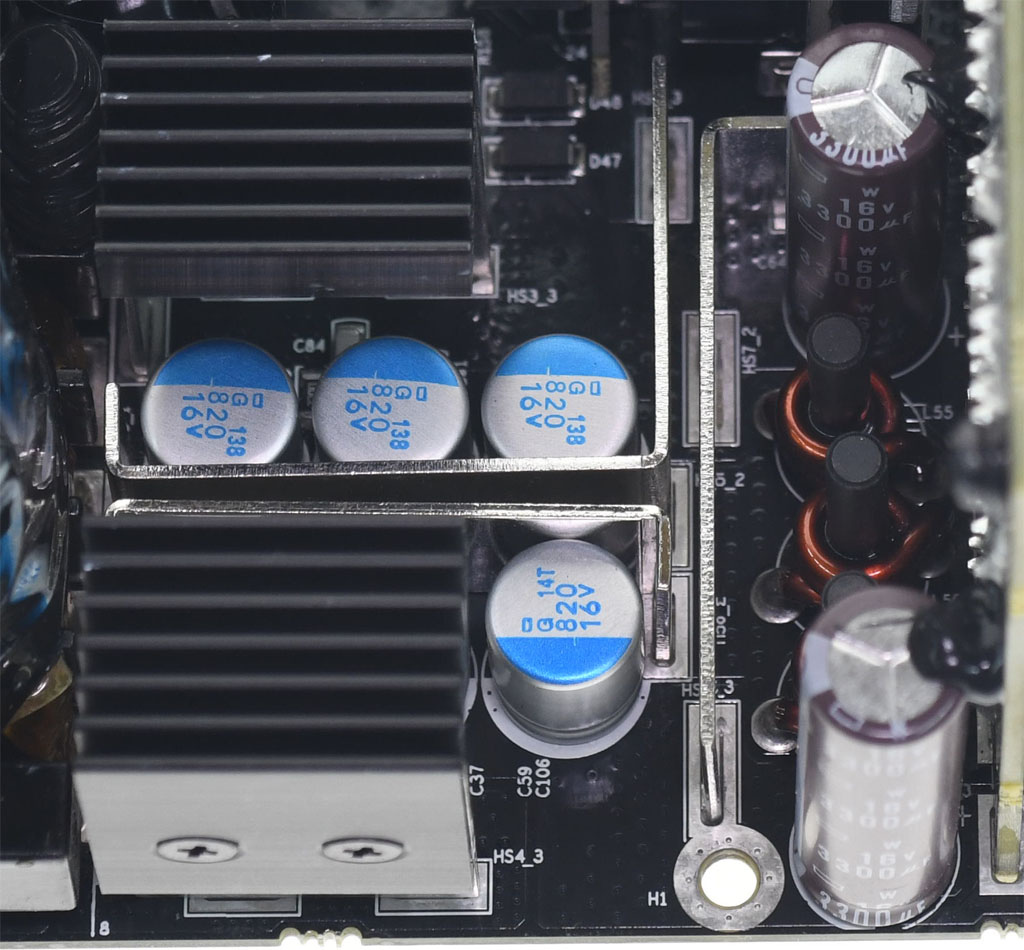

▼二次側金屬板兼具承載電流及輔助散熱使用，其中兩片直立金屬板裝上散熱鰭片，加大散熱面積。6顆Nippon Chemi-con固態電容、3顆直立電感及2顆Nippon Chemi-con電解電容為12V輸出濾波用

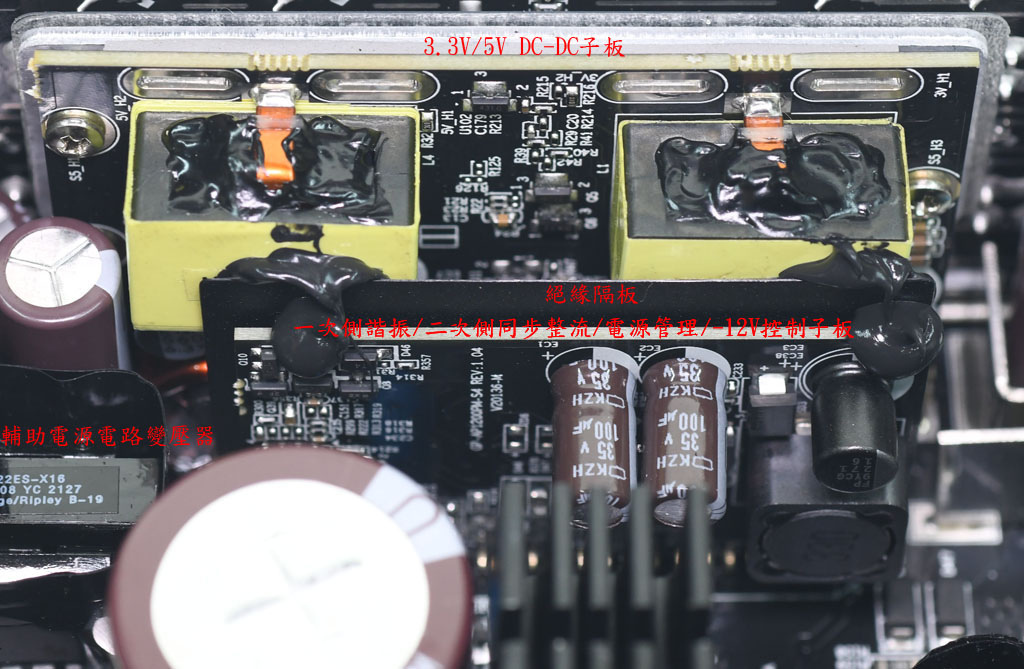

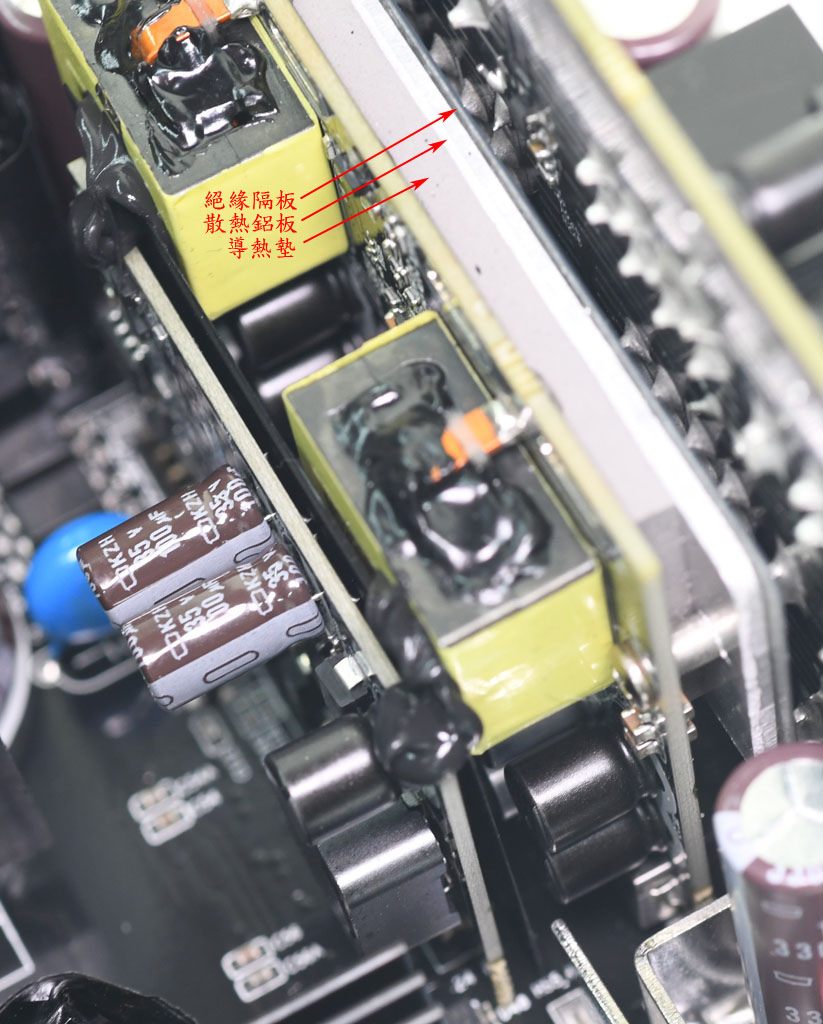

▼左側輔助電源電路變壓器外包覆黑色聚酯薄膜膠帶。中間較小的電路子板負責一次側諧振及二次側12V同步整流控制、電源管理及-12V轉換，並於後方加上絕緣隔板。上方為DC-DC電路子板，負責將12V轉換成3.3V/5V輸出

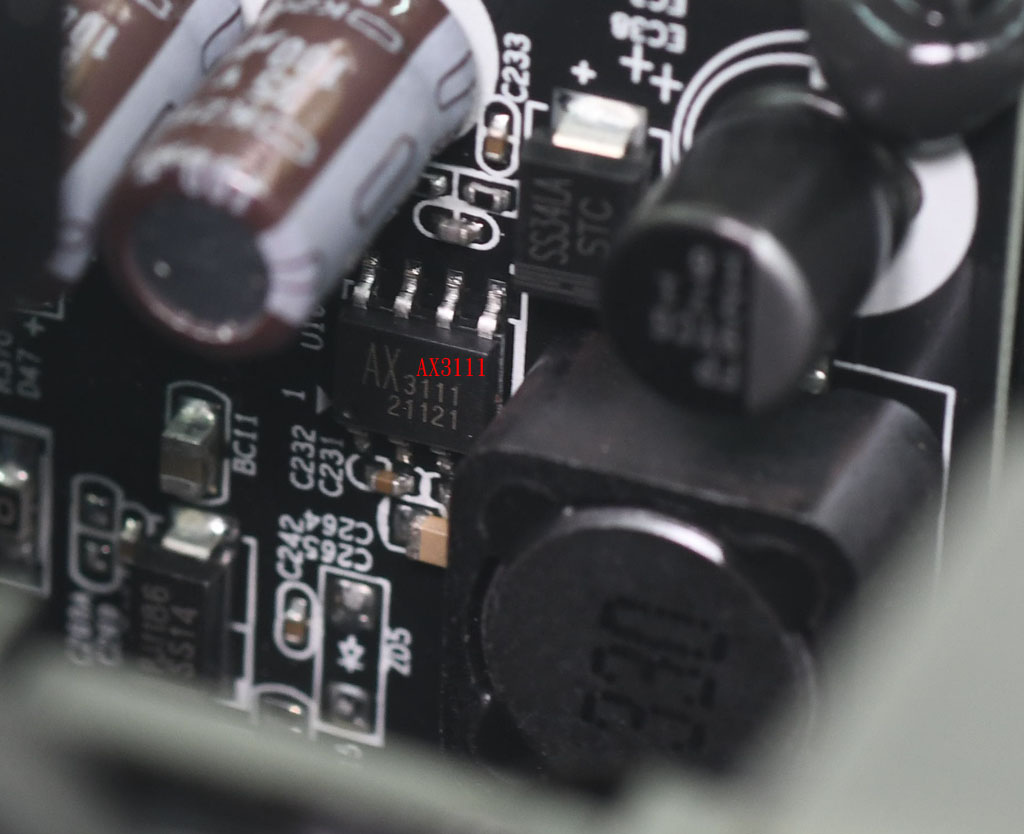

▼電路子板正面右側有AXELITE亞瑟萊特 AX3111降壓式DC-DC轉換IC，用於-12V輸出
▼電路子板正面左側有Weltrend WT7502R二次側電源管理IC，負責監控輸出電壓及接受PS-ON信號控制、產生Power Good信號
▼DC-DC電路子板背面透過導熱墊與散熱鋁板接觸，散熱鋁板背面貼上絕緣隔板

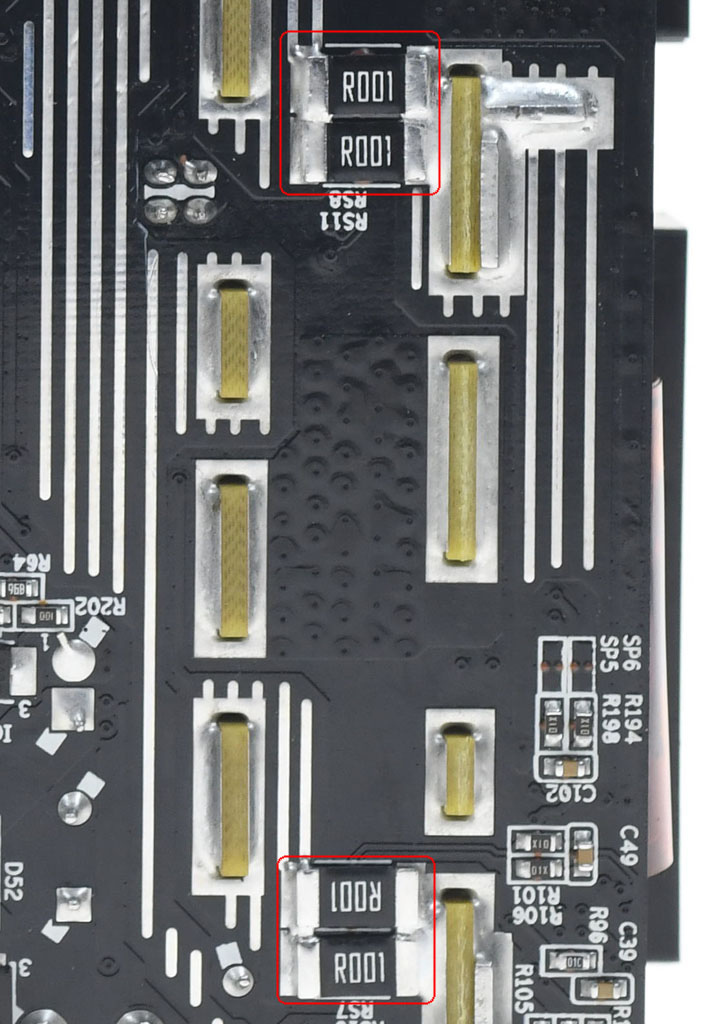

▼DC-DC電路子板的3.3V/5V輸出端設置電流偵測用分流電阻

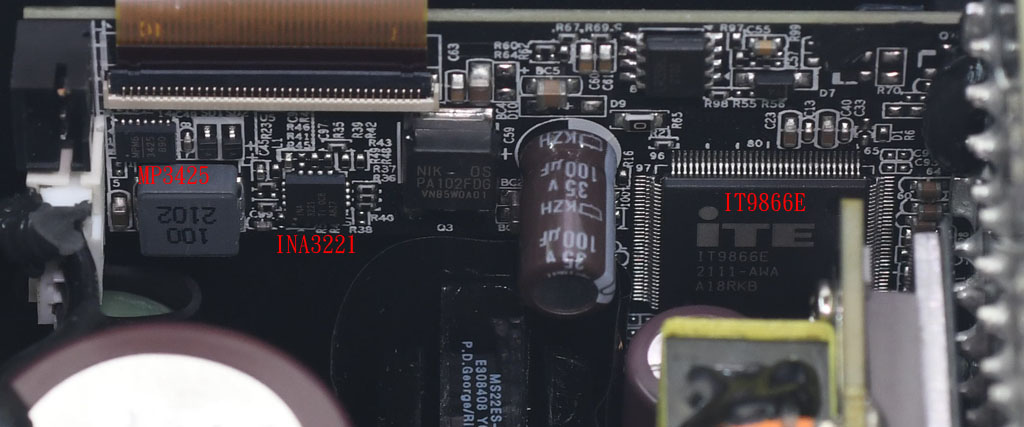

▼側面TFT-LCD螢幕控制電路子板，右側為ITE IT9866E SoC，內含2顆ARM926處理器，分別以800MHz/400MHz速度運作，並包含512Mbits DDR2記憶體，可提供H.264 720P影片解碼，支援最高1280*800影像輸出。中間為TI INA3221三通道電壓/電流感測IC，將3.3V/5V/12V輸出電壓電流資訊傳遞給IT9866E處理及顯示。左側MPS MP3425升壓轉換IC用於TFT-LCD螢幕控制電路子板供電使用

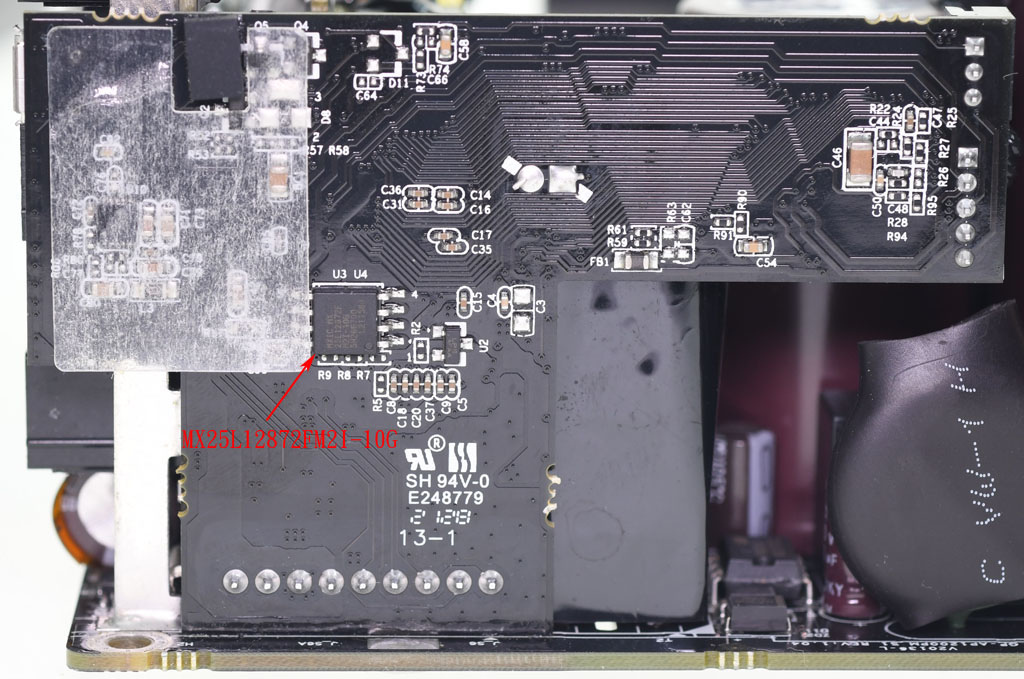

▼TFT-LCD螢幕控制電路子板背面有MXIC MX25L12872FM2I-10G 128Mbits快閃記憶體
▼TFT-LCD螢幕控制電路子板前端靠近模組化插座部分有一個Micro USB連接器
▼模組化輸出插座板背面電路敷錫，加強載流能力

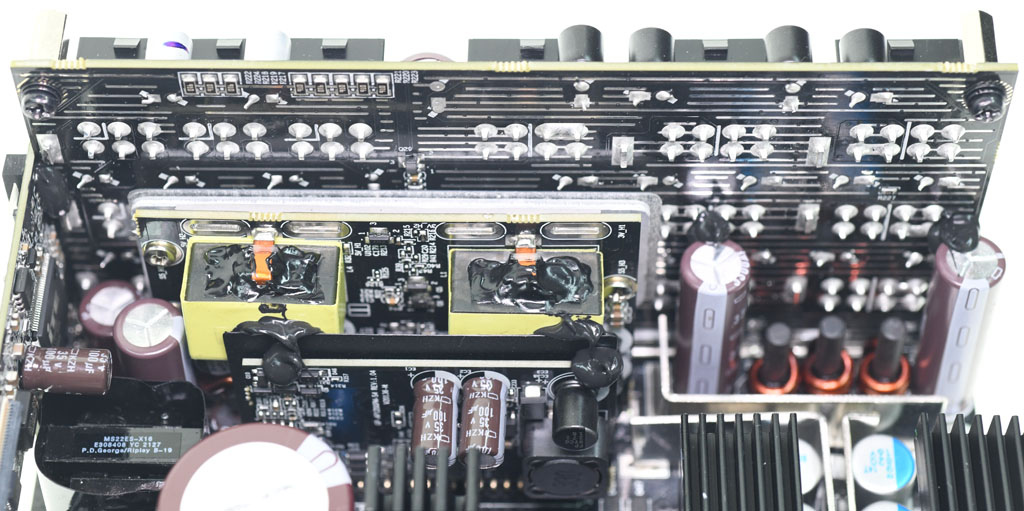

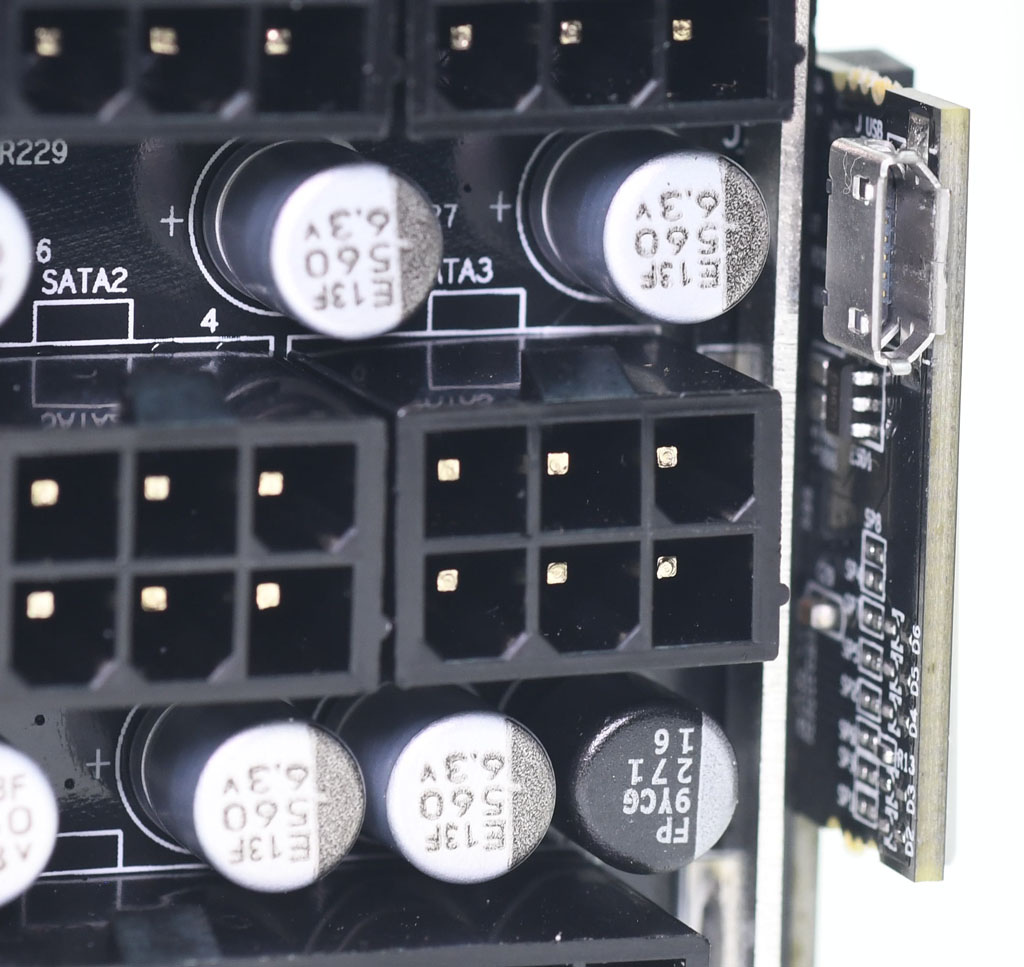

▼模組化輸出插座板正面加上16顆Nichicon固態電容、10顆Nippon Chemi-con固態電容及2顆Nippon Chemi-con電解電容，強化輸出濾波效果。正面配置4支實心金屬條增加強度及提高載流，兩片電路板之間透過焊盤、實心金屬條及金屬插針焊接連接
接下來就是上機測試

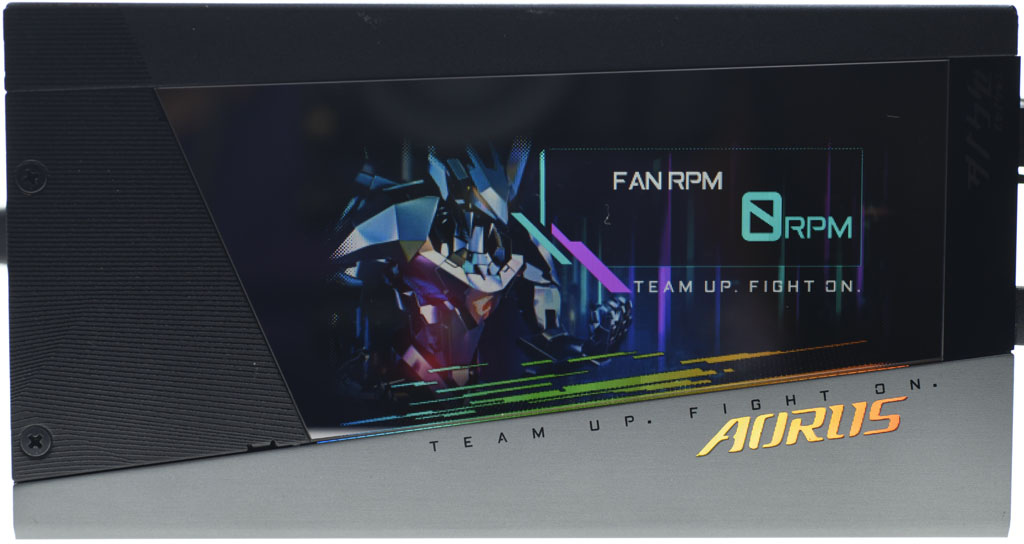

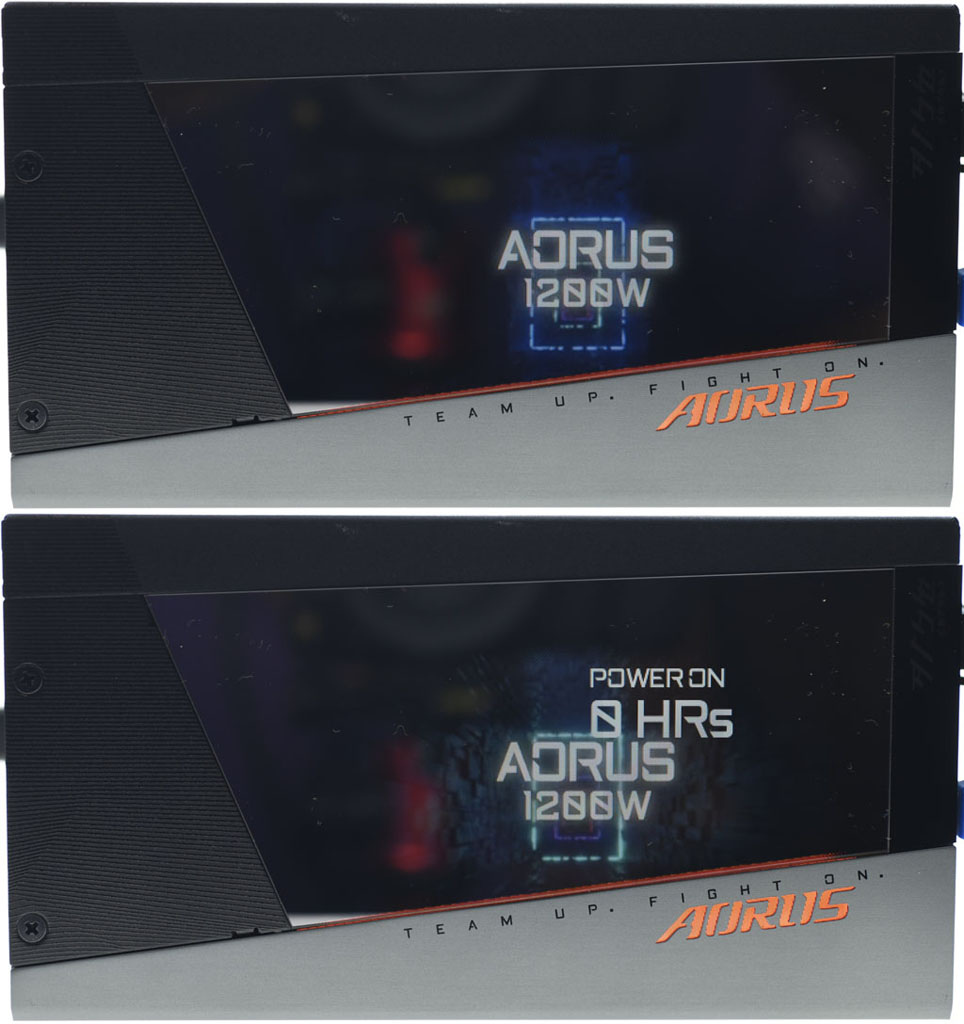

▼電源啟動後，側面螢幕會先顯示開機動畫，然後進入預設待機畫面，右上角輪流顯示總功耗、12V功耗、5V功耗、3.3V功耗、12V電流、5V電流、3.3V電流、溫度、風扇轉速、開機時間

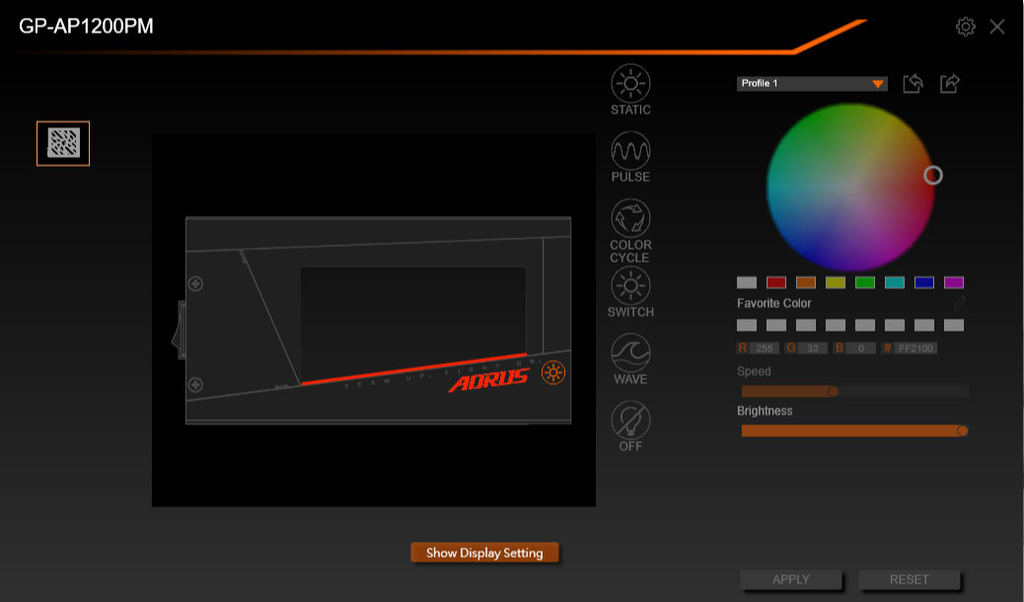

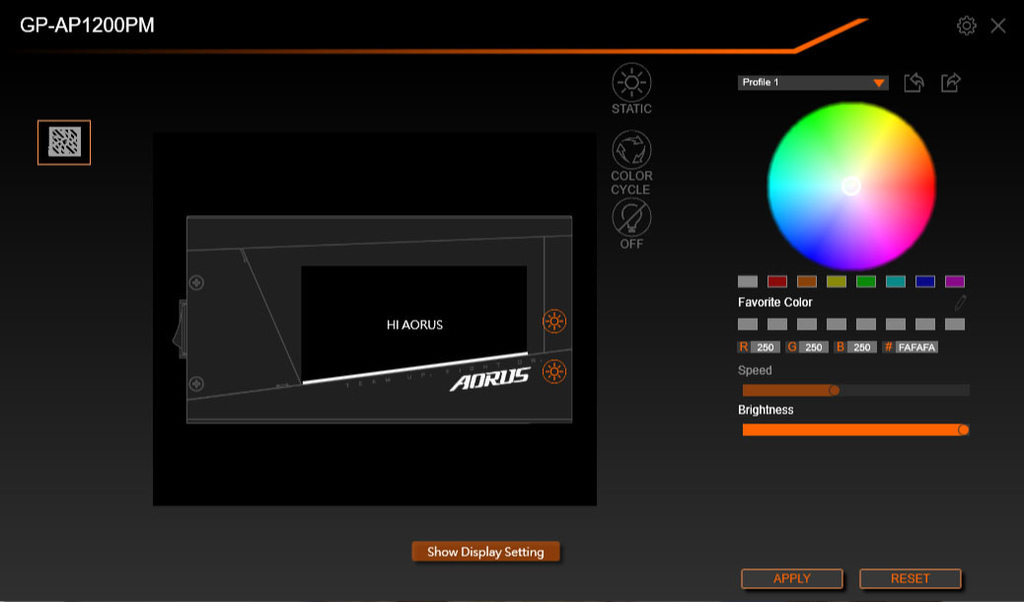

▼將電源供應器的Micro USB傳輸線接上電腦主機板內接USB 2.0針腳，安裝GIGABYTE RGB Fusion 2.0軟體，開啟後會掃描支援的裝置，若是連接成功，會出現電源裝置”GP-AP1200PM”。畫面中央可預覽電源側邊螢幕及商標字樣的顯示及燈光效果，商標字樣部分可切換STATIC(靜態)/PULSE(脈動)/COLOR CYCLE(色彩循環)/SWITCH(切換)/WAVE(波浪)/OFF(關閉)燈光效果。最右邊可儲存/載入自定義檔、RGB色盤選擇、最愛顏色、手動輸入R/G/B數值(包含0-255及16進位碼)、動態燈效速度、燈效亮度。最下方”Show Display Setting”按鍵可進入螢幕顯示設定
▼PULSE(脈動)/COLOR CYCLE(色彩循環)/SWITCH(切換)/WAVE(波浪)/OFF(關閉)燈光效果示範影片

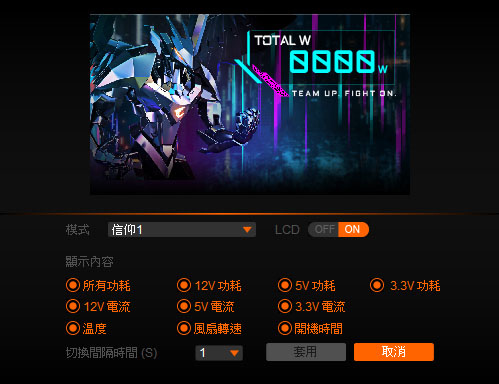

▼螢幕顯示模式可設定信仰1、信仰2、自定義文字、自定義圖片、自定義GIF、自定義影片、輪播。”信仰1”模式可設定顯示內容項目及各項目切換間隔時間
▼”信仰1”模式實際顯示畫面

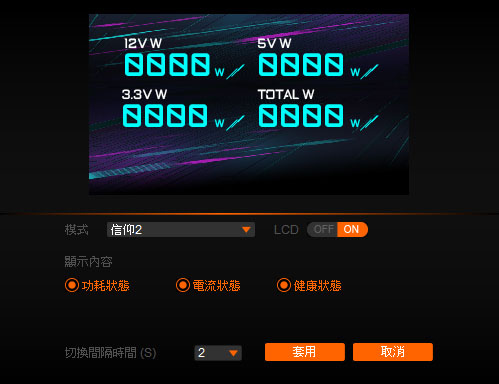

▼”信仰2”模式可顯示功耗狀態、電流狀態、健康狀態，可設定顯示內容及各項目切換間隔時間

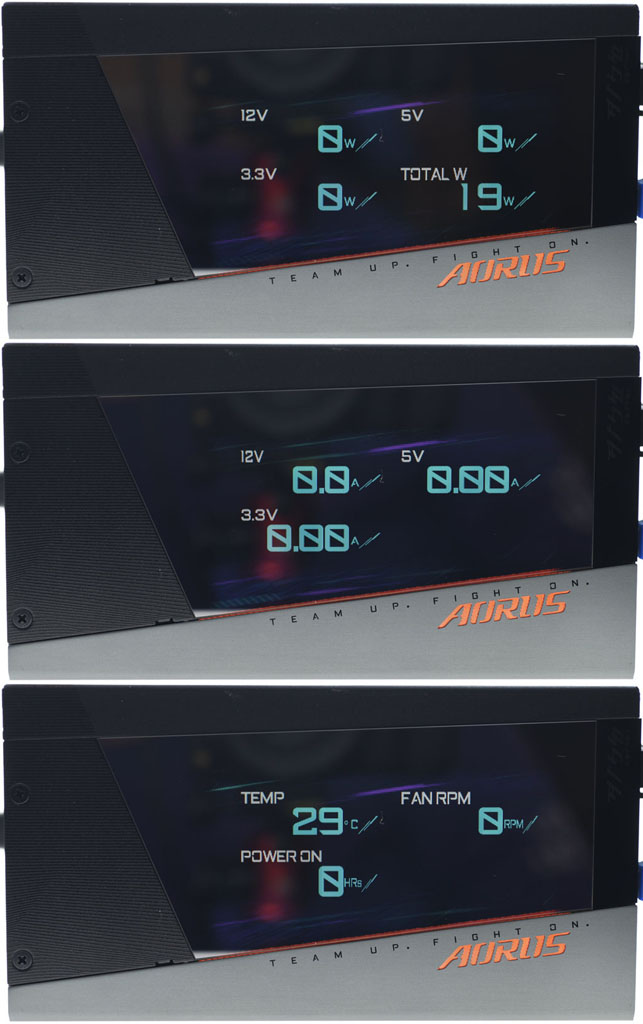

▼”信仰2”模式實際顯示畫面
▼”自定義文字”模式可輸入想要顯示的文字，左邊方框輸入要顯示的文字，右邊字型除了AORUS外，也可使用其他字型，字體大小可設定8至72，另可設定粗體字及斜體字

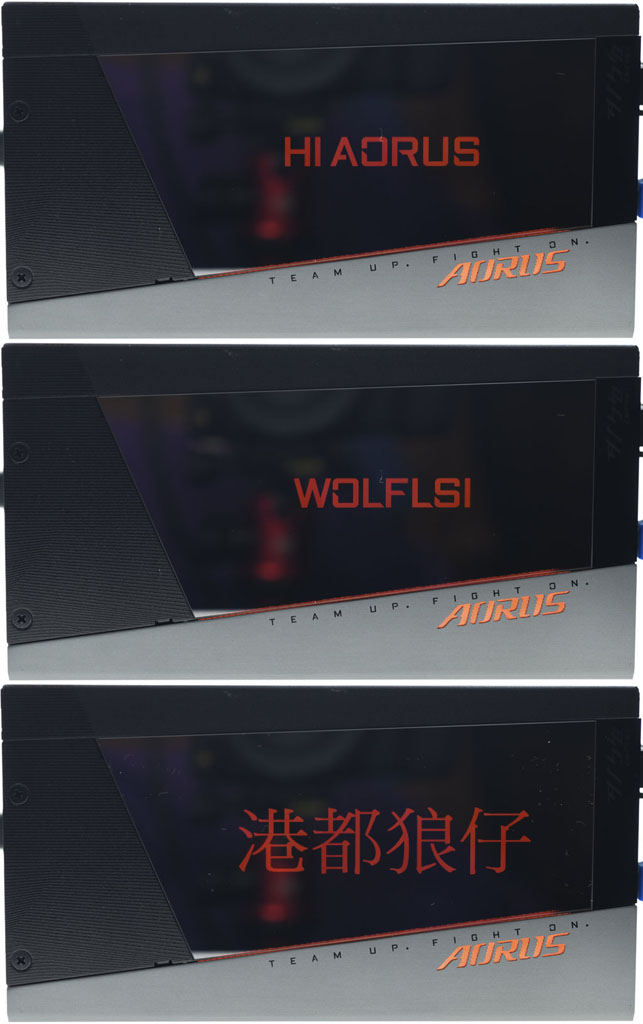

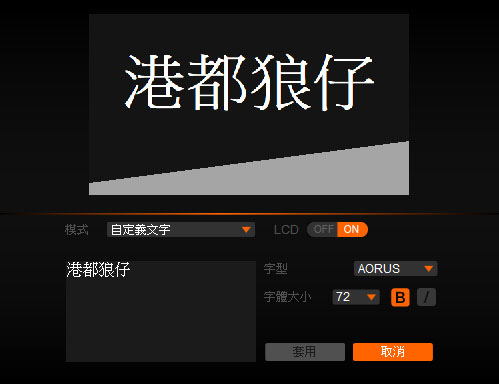

▼”自定義文字”模式實際顯示畫面，預設文字為HI AORUS
▼”自定義文字”模式選擇AORUS字體，設定字體大小72，開啟粗體字的實際顯示畫面
▼選擇”自定義文字”模式，退出至RGB Fusion 2.0首頁後，可設定文字及商標顯示顏色

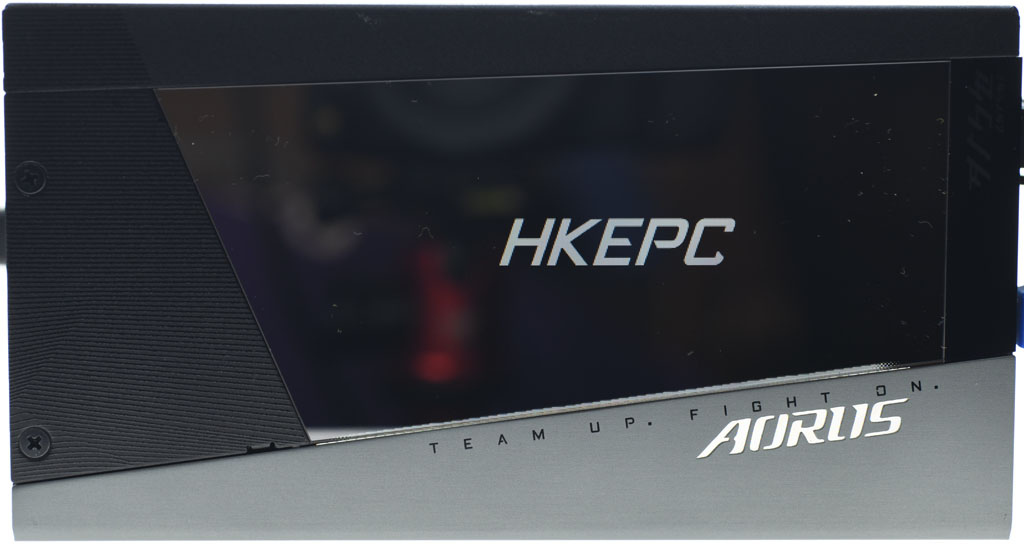

▼”自定義文字”模式選擇AORUS字體，設定字體大小36，開啟粗體字及斜體字，將文字及商標顏色設為白色的實際顯示畫面

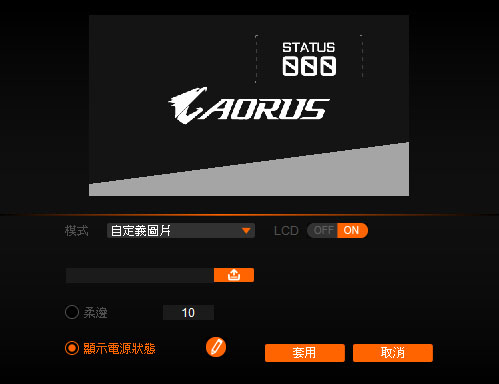

▼”自定義圖片”模式可上傳圖檔，設定是否要柔邊處理/柔邊程度，開啟/關閉顯示電源狀態

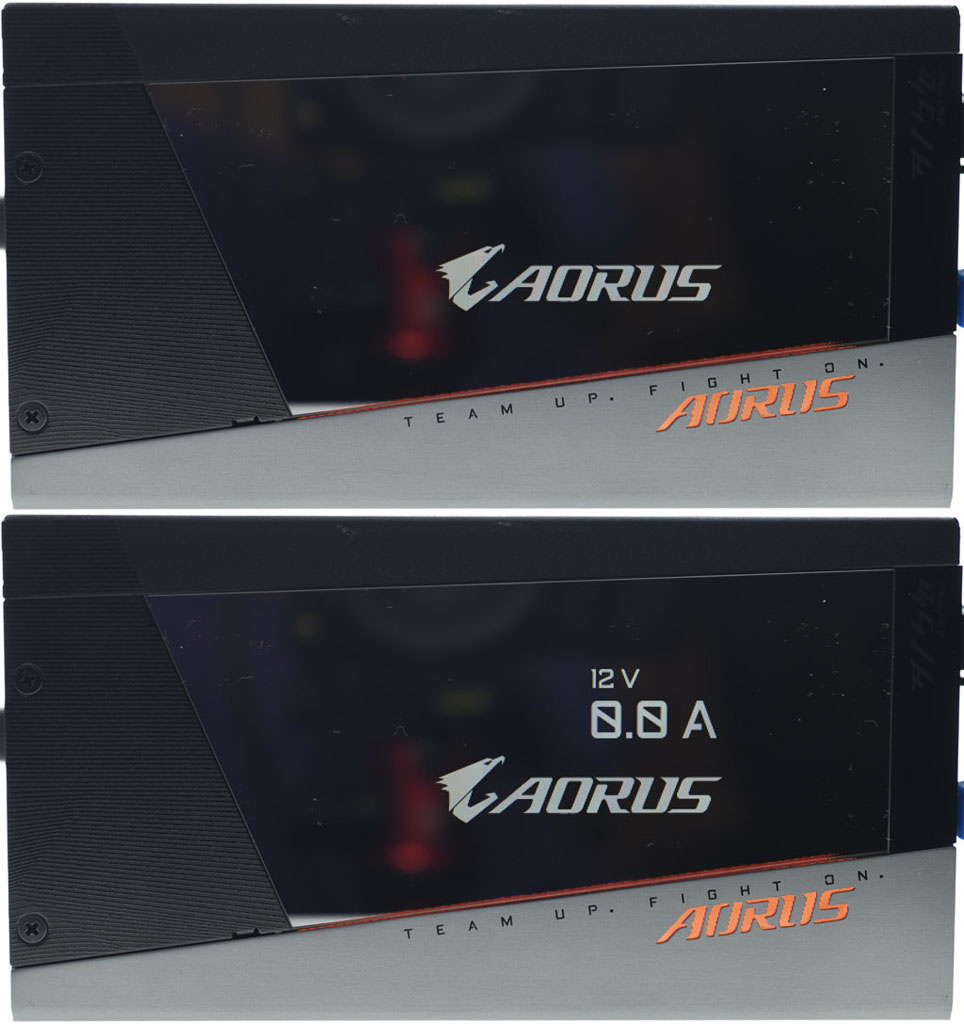

▼”自定義圖片”模式預設AORUS商標圖實際顯示畫面，上圖關閉顯示電源狀態，下圖開啟顯示電源狀態
▼”自定義圖片”模式上傳想要顯示的圖檔後，設定裁切範圍
▼”自定義圖片”模式上傳圖檔裁切範圍的實際顯示畫面

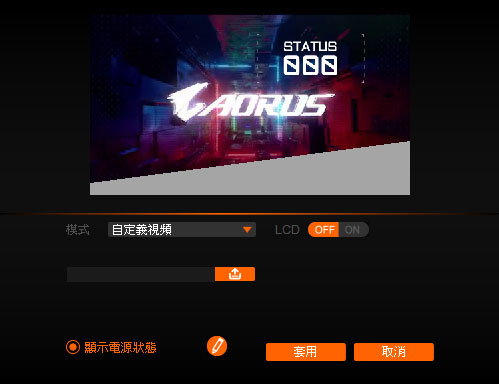

▼”自定義影片”模式可上傳影片檔，設定開啟/關閉顯示電源狀態
▼”自定義影片”模式預設啟動動畫示範影片
▼”自定義影片”模式預設啟動動畫實際顯示畫面，上圖關閉顯示電源狀態，下圖開啟顯示電源狀態

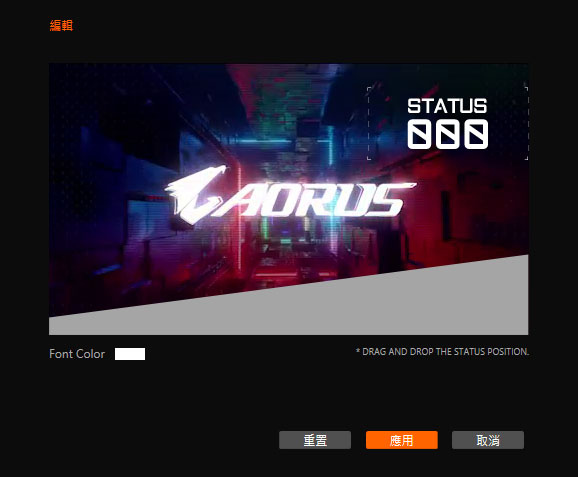

▼在”自定義圖片”、”自定義GIF”、”自定義影片”模式中，可編輯電源狀態顯示位置及字體顏色

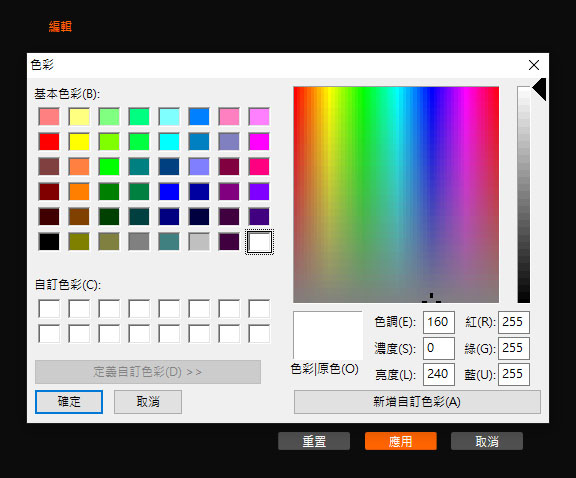

▼點選”Font Color”可定義字體顏色

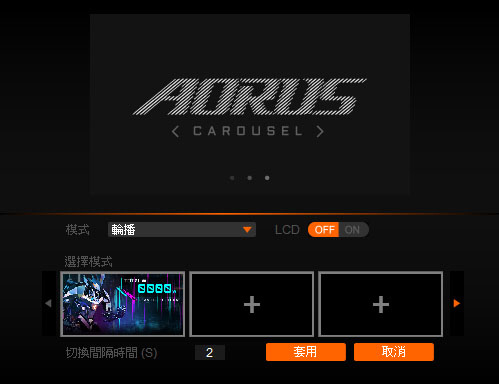

▼輪播可選擇多個想要播放的模式，並設定每個模式的顯示時間
測試文閱讀方式請參照此篇：電源測試文閱讀小指南

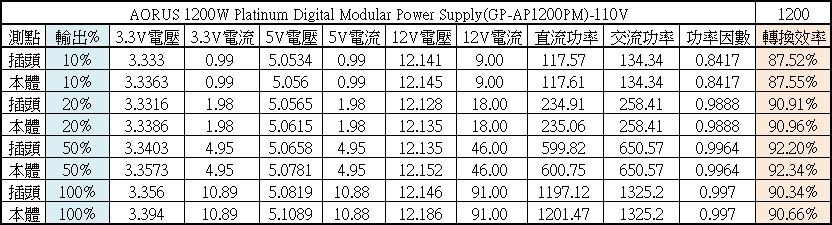

▼AORUS AP1200PM於20%/50%/100%下效率分別為90.91%/92.2%/90.34%，符合80PLUS白金認證要求20%輸出90%效率、50%輸出92%效率、100%輸出89%效率
從電源本體及線組插頭處測試的電壓差異，會對效率產生0.03%至0.33%的影響

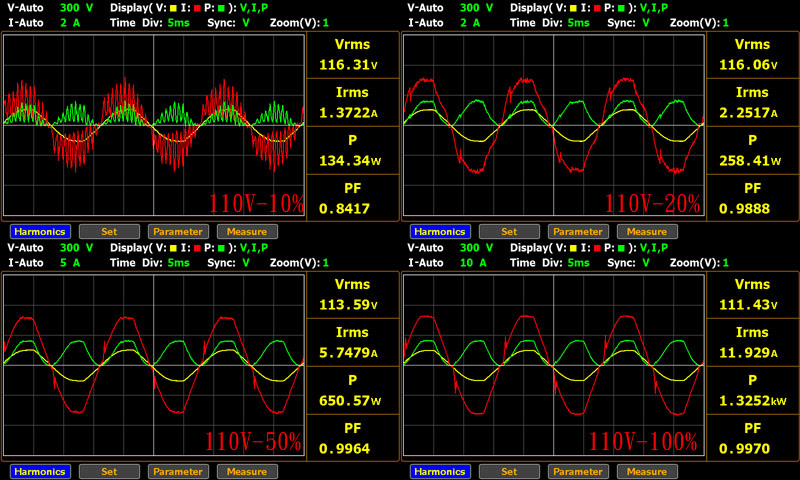

▼AORUS AP1200PM於10%、20%、50%、100%的交流輸入波形(黃色-電壓，紅色-電流，綠色-功率)。50%輸出下功率因數為0.9964，符合80PLUS白金認證要求50%輸出下功率因數需大於0.95的要求

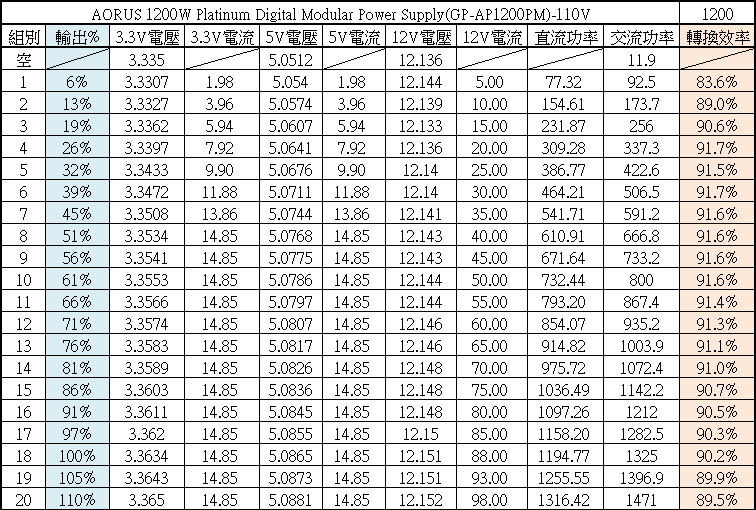

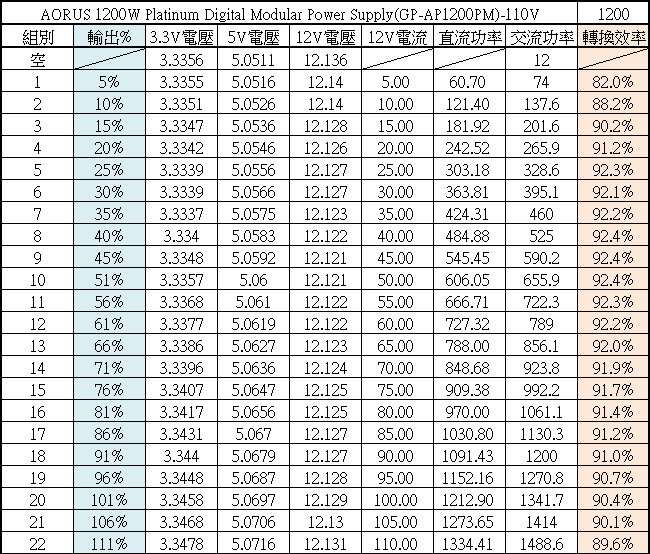

▼綜合輸出負載測試，輸出51%時3.3V/5V電流達15A以後就不再往上加，3.3V/5V/12V電壓記錄如下表
▼綜合輸出6%至100%之間3.3V輸出電壓最高與最低點差異為32.7mV

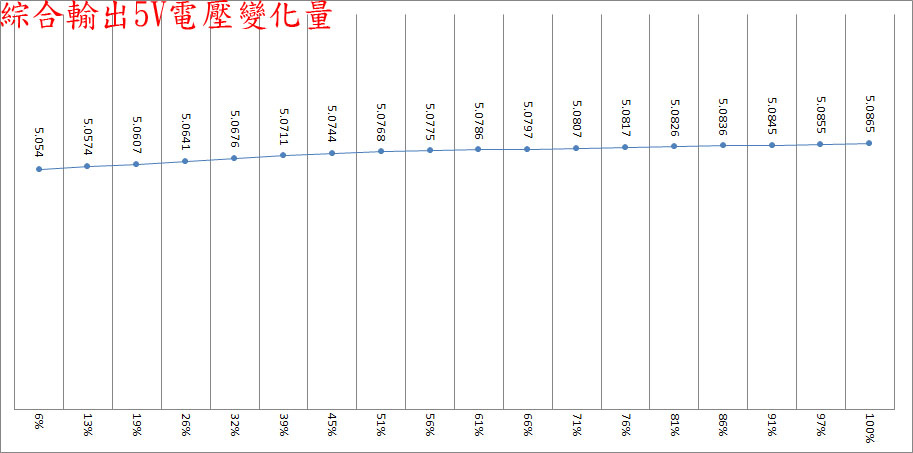

▼綜合輸出6%至100%之間5V輸出電壓最高與最低點差異為32.5mV

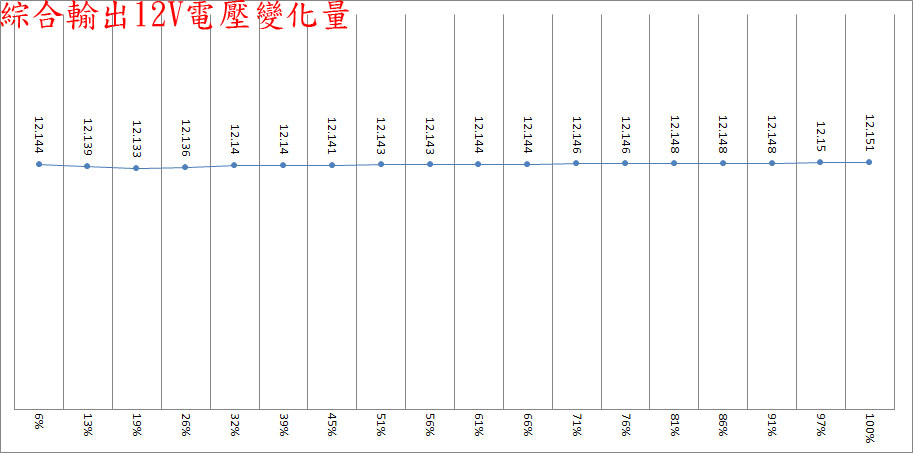

▼綜合輸出6%至100%之間12V輸出電壓最高與最低點差異為18mV

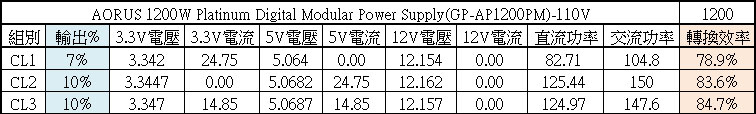

▼偏載測試，這時12V維持空載，分別測試3.3V滿載(CL1)、5V滿載(CL2)、3.3V/5V滿載(CL3)的3.3V/5V/12V電壓變化，並無出現超出±5%範圍情形(3.3V：3.135V-3.465V，5V：4.75V-5.25V，12V：11.4V-12.6V)

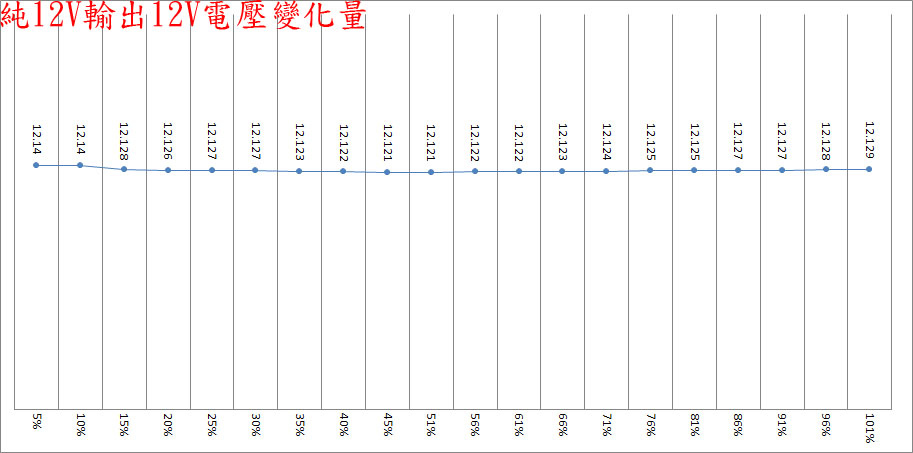

▼純12V輸出負載測試，這時3.3V/5V維持空載，3.3V/5V/12V電壓記錄如下表
▼純12V輸出5%至101%之間3.3V輸出電壓最高與最低點差異為12.1mV

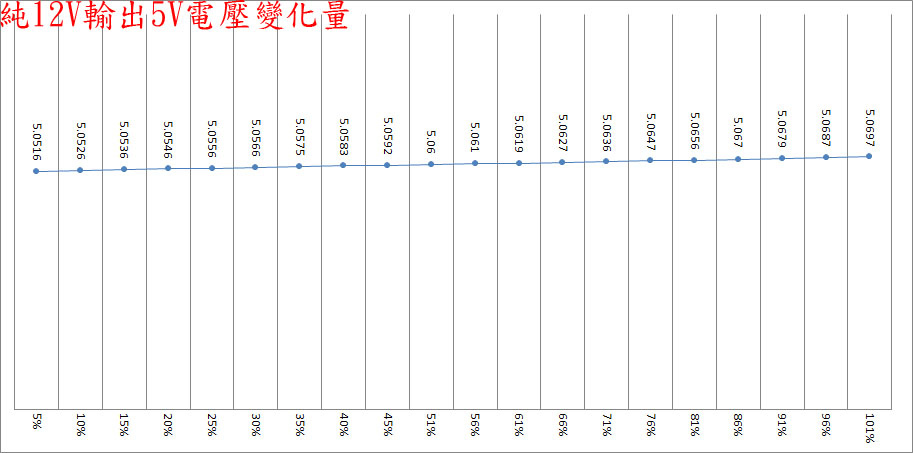

▼純12V輸出5%至101%之間5V輸出電壓最高與最低點差異為18.1mV
▼純12V輸出5%至101%之間12V輸出電壓最高與最低點差異為19mV

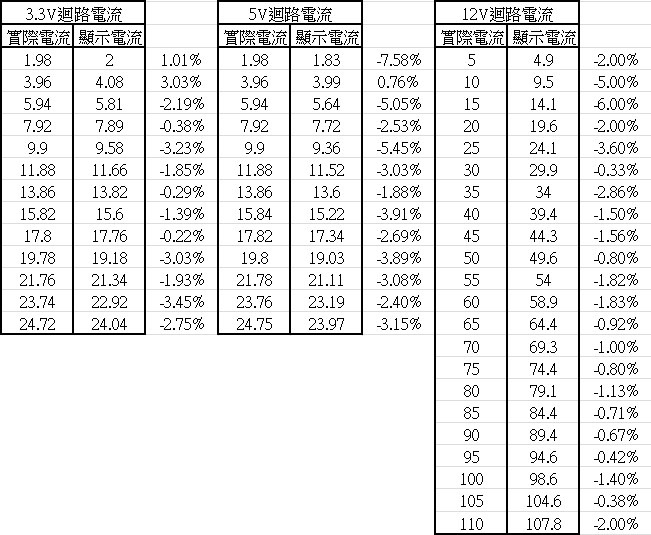

▼3.3V/5V/12V迴路實際電流(電子負載電流值)與顯示電流(機身螢幕顯示電流值)的誤差比較，出現顯示電流值略為偏低的現象

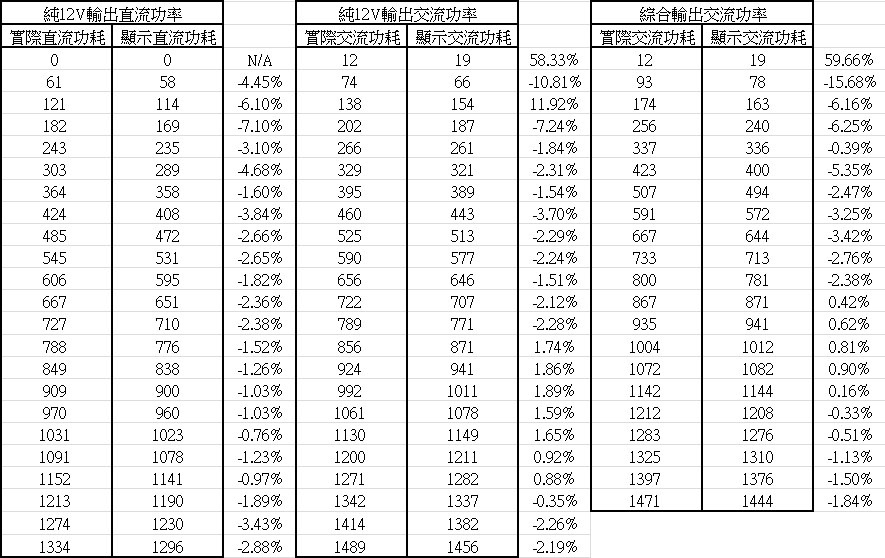

▼12V迴路實際直流功耗(模組化線材裝置端接頭電壓與電子負載電流值相乘的值)與顯示直流功耗(機身螢幕顯示12V功耗值)的誤差比較，出現顯示直流功耗值略為偏低的現象。純12V輸出及綜合輸出的實際交流功耗電(數位交流電力計測量值)與顯示交流功耗值(機身螢幕顯示總功耗值)的誤差比較，100W以下誤差較大，100W-800W區間及1200W以上顯示值略為偏低，800W-1200W區間顯示值略為偏高
▼電源PS-ON信號啟動後直接3.3V/15A、5V/15A、12V/88A滿載輸出下各電壓上升時間圖，從12V開始上升處當成起點(0.000s)時，12V上升時間為10ms，5V與3.3V上升時間為5ms

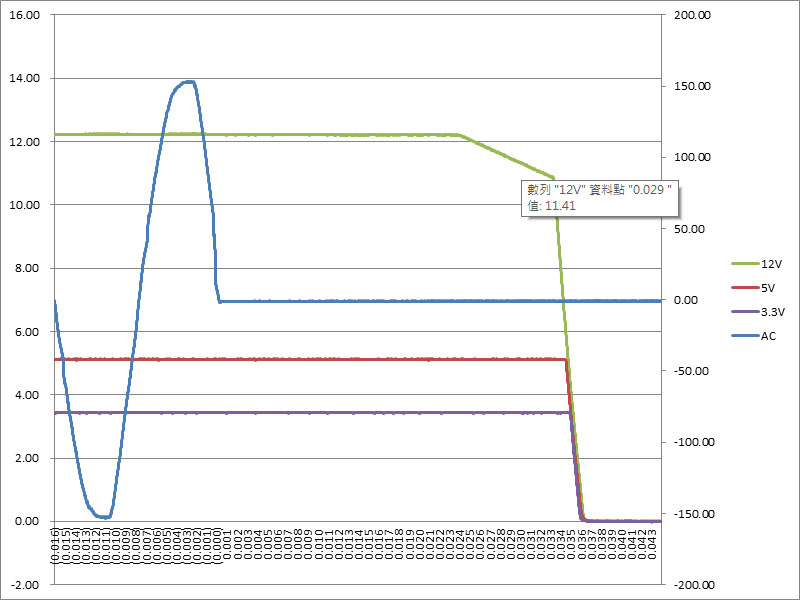

▼3.3V/15A、5V/15A、12V/88A滿載輸出下斷電的Hold-up time時序圖，從交流中斷處當成起點(0.000s)時，12V於24ms開始壓降，29ms降至11.4V(圖片中資料點標籤)
以下波形圖，CH1黃色波形為動態負載電流變化波形，CH2藍色波形為12V電壓波形，CH3紫色波形為5V電壓波形，CH4綠色波形為3.3V電壓波形
▼當輸出無負載時，12V無明顯漣波
▼輸出超過12V/7A時，12V開始出現漣波，之後波形不變

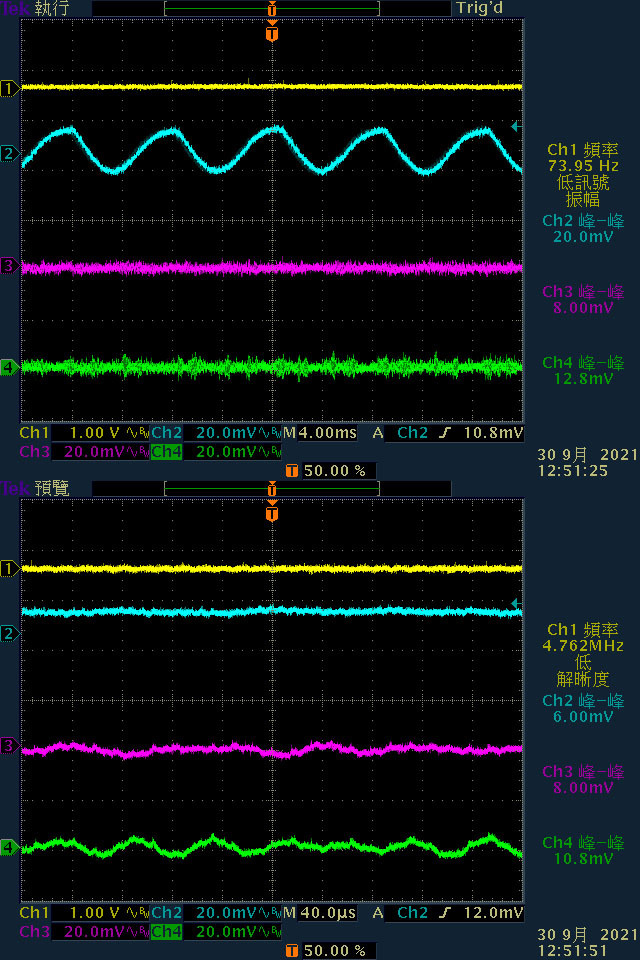

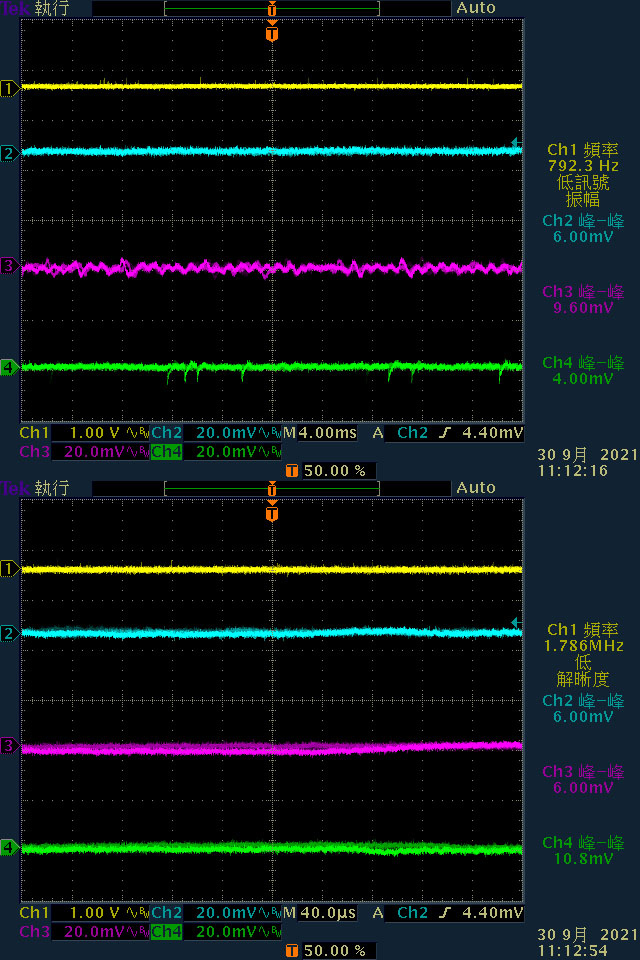

▼於3.3V/15A、5V/15A、12V/88A(綜合全負載)輸出下，12V/5V/3.3V各路低頻漣波分別為20mV/8mV/12mV，高頻漣波分別為6mV/8mV/10.8mV

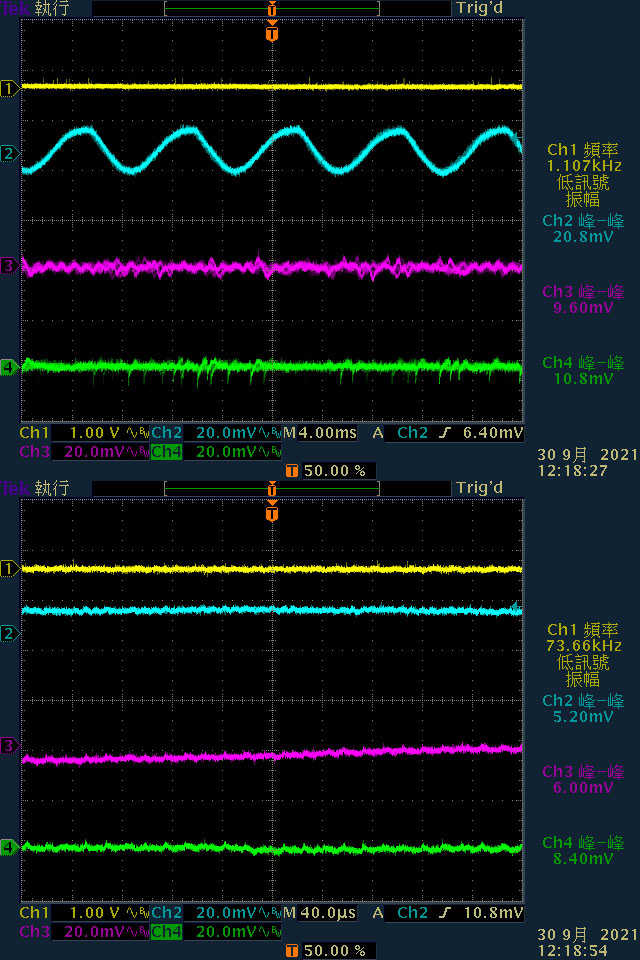

▼於12V/100A(純12V全負載)輸出下，12V/5V/3.3V各路低頻漣波分別為20.8mV/9.6mV/10.8mV，高頻漣波分別為5.2mV/6mV/8.4mV

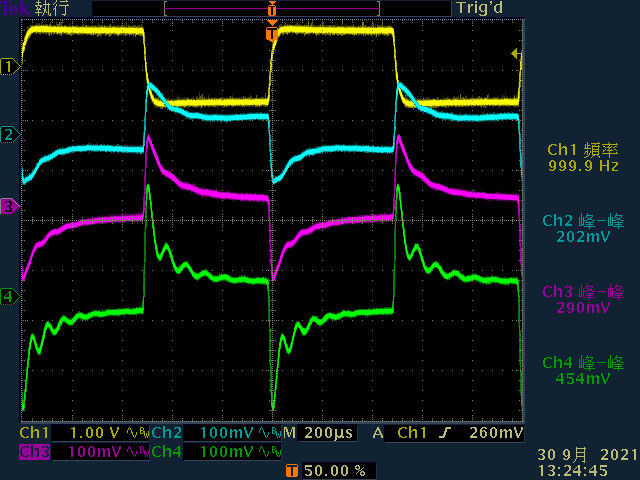

▼3.3V啟動動態負載，變動範圍5A至15A，維持時間500微秒，最大變動幅度454mV，同時造成5V產生290mV、12V產生202mV的變動
▼5V啟動動態負載，變動範圍5A至15A，維持時間500微秒，最大變動幅度為424mV，同時造成3.3V產生312mV、12V產生178mV的變動
▼12V啟動動態負載，變動範圍5A至25A，維持時間500微秒，最大變動幅度為182mV，同時造成3.3V產生32mV、5V產生30mV的變動
▼12V啟動動態負載，變動範圍25A至50A，維持時間500微秒，最大變動幅度為268mV，同時造成3.3V產生36mV、5V產生34mV的變動
▼12V啟動動態負載，變動範圍10A至80A，維持時間500微秒，最大變動幅度為606mV，同時造成3.3V產生54mV、5V產生52mV的變動
▼電源供應器綜合輸出滿載(上圖)及純12V輸出滿載(下圖)的紅外線熱影像圖(附註：安裝位置環境溫度會影響測試結果)
▼電源供應器滿載輸出下橋式整流(上圖)及APFC電感/散熱片(下圖)的紅外線熱影像圖(附註：安裝位置環境溫度會影響測試結果)
▼電源供應器滿載輸出下一次側散熱片(上圖)及主變壓器/諧振電感(下圖)的紅外線熱影像圖(附註：安裝位置環境溫度會影響測試結果)
▼電源供應器滿載輸出下二次側區域(上圖)及DC-DC子板(下圖)的紅外線熱影像圖(附註：安裝位置環境溫度會影響測試結果)
▼電源供應器滿載輸出下本體背面外殼(上圖)及模組化插座(下圖)的紅外線熱影像圖(附註：安裝位置環境溫度會影響測試結果)
本體及內部結構心得小結：
◆採用全模組化設計，搭配黑色帶狀模組化線組。提供1個ATX 20+4P，2個EPS 4+4P，10個PCIE 6+2P，16個SATA(12個直角，4個直式)，6個直角大4P，2個小4P。ATX20+4P主線、EPS 4+4P及PCIE 6+2P均使用16AWG線材
◆ATX 20+4P的3.3V/5V/12V、每條EPS 4+4P及每條第一個PCIE 6+2P的12V均加裝固態電容，固態電容接腳用電線延長，整個電容用套管包住，插拔接頭時注意不要拉扯到電容及線路，避免造成損壞
◆沖壓加工鋁合金風扇護網可單獨拆下，方便清理護網及風扇灰塵。電源啟動時風扇會高速逆轉4秒，之後停止運轉，待直流功耗大於360W時才會啟動並採溫控運轉
◆交流輸入插座後方設置獨立電路板安裝總開關及元件，磁芯、L/N電源線、保險絲都有包覆套管，突波吸收器未包覆套管
◆電路板背面焊點整體做工良好，大電流區域有敷錫處理，透過電路板二次側區域的導熱墊可將元件的熱量傳導至外殼協助散熱
◆採用APFC、全橋諧振架構、同步整流輸出12V，並透過DC-DC轉換3.3V/5V/-12V
◆APFC/一次側MOSFET使用ALPHA & OMEGA，APFC二極體使用CREE/Wolfspeed，二次側同步整流使用Nexperia。APFC MOSFET使用TO-247封裝，一次側MOSFET使用TO-220封裝
◆電解及固態電容採用日系品牌，部分固態電容使用黑色外殼
◆內建一個大尺寸TFT-LCD彩色螢幕，可顯示交流總功耗、12V/5V/3.3V功耗、12V/5V/3.3V電流、溫度、風扇轉速、開機時間，顯示模式可切換信仰1、信仰2、自定義文字、自定義圖片、自定義GIF、自定義影片
◆二次側電源管理IC可偵測輸出電壓是否在正常範圍
◆模組化插座板與主電路板透過電路板焊盤、實心金屬條及金屬插針焊接連接
各項測試結果簡單總結：
◆AORUS AP1200PM於20%/50%/100%下效率分別為90.91%/92.2%/90.34%，符合80PLUS白金認證要求20%輸出90%效率、50%輸出92%效率、100%輸出89%效率
◆AORUS AP1200PM的功率因數修正，滿足80PLUS白金認證要求輸出50%下功率因數需大於0.95
◆偏載測試，12V維持空載，測試3.3V滿載、5V滿載、3.3V/5V滿載的3.3V/5V/12V電壓變化，均無出現超出±5%範圍情形
◆相較於實際電流，3.3V/5V/12V迴路顯示電流普遍有略為偏低的現象
◆相較於實際直流功耗，12V迴路顯示直流功耗值有略為偏低的現象
◆相較於實際交流功耗，顯示交流功耗值於100W以下誤差較大，100W-800W區間及1200W以上略為偏低，800W-1200W區間略為偏高
◆電源啟動至綜合全負載輸出狀態，12V上升時間為10ms，3.3V/5V上升時間為5ms
◆綜合全負載輸出狀態切斷AC輸入模擬電力中斷，12V於24ms開始壓降，29ms降至11.4V
◆輸出無負載時12V無明顯漣波；輸出超過12V/7A開始出現漣波，之後波形維持不變；於綜合全負載輸出下12V/5V/3.3V各路低頻漣波分別為20mV/8mV/12.8mV；於純12V全負載輸出下12V/5V/3.3V各路低頻漣波分別為20.8mV/9.6mV/10.8mV
◆3.3V/5V動態負載測試，變動範圍5A至15A，維持時間500微秒，最大變動幅度分別為454mV/424mV
◆12V動態負載測試，變動範圍5A至25A，維持時間500微秒，最大變動幅度為182mV
◆12V動態負載測試，變動範圍25A至50A，維持時間500微秒，最大變動幅度為268mV
◆12V動態負載測試，變動範圍10A至80A，維持時間500微秒，最大變動幅度為606mV
◆熱機下3.3V過電流截止點在37A(148%)，5V過電流截止點在38A(152%)，12V過電流截止點在125A(125%)
報告完畢，謝謝收看
